帷幕灌浆施工方案1.1 编制依据(1)施工设计图纸及设计说明;(2)《锦凌水库工程坝基固结灌浆、帷幕灌浆施工技术要求》(3203-LC-02);(3)《水利水电工程钻孔压水试验规程》(SL31-2003);(4)《水工建筑物水泥灌浆施工技术规范》(DL/T5148-2001);(5)《水利水电工程施工组织设计规范》(SDJ338-89);(6)《建筑工程质量检验评定标准》(GBJ301-88);(7)《硅酸盐水泥、变通硅酸盐水泥》(GBJ107-87)。

1.2 工程概述1.2.1坝址地质条件坝址区基岩岩性主要为安山岩和熔岩,以安山岩为主,坝址区分布较广;熔岩以凝灰岩和火山角砾岩为主,局部为熔结流纹岩、凝灰质砂岩等,主要分布于坝址区河床部位和右岸岸坡。

基岩风化程度较弱,风化界线有一定的规律性;岩体完整程度及强度因岩性不同有一定的差异,安山岩强度较高,一般为中硬,岩体完整性差〜较完整;熔岩强度较低,一般为较软岩〜中硬岩,完整性差〜较完整。

坝基全、强风化岩透水性较强,一般为弱〜中等透水;弱风化岩,一般为弱〜中等透水;微风化〜新鲜岩,一般微〜弱透水。

坝基安山岩和熔岩碱活性成份含量均低于0.1%,无潜在危害。

坝址区构造简单,未发现大的构造。

坝址区基岩节理裂隙较发育,局部中等发育,以剪性为主,节理面多平直光滑或粗糙,闭合或微张,无充填或钙质充填,最小间距15cm左右,结合一般,延伸中等。

顺河向节理不发育。

1.2.2主要项目和工程量锦凌水库工程右岸建筑及安装工程的帷幕灌浆施工主要包括左右岸土石坝帷幕灌浆、混凝土坝段帷幕灌浆。

帷幕灌浆为单排,灌浆孔孔距为2m。

连接坝段帷幕灌浆孔深约为基岩下29m,挡水坝段、引水坝段、底孔坝段帷幕灌浆孔深约为基岩下27m,溢流坝段帷幕灌浆孔深约为基岩下23m。

右岸土石坝段帷幕灌浆孔约为1622个,左岸滩地段帷幕灌浆孔约为266个,混凝土坝段帷幕灌浆孔约为69个,共计1957个灌浆孔,总长度为13330m。

帷幕灌浆施工技术方案

帷幕灌浆施工技术方案

帷幕灌浆施工技术方案1.帷幕灌浆方法帷幕灌浆方法为自下而上循环灌浆法, 分段长度5m。

灌浆压力Ⅰ序孔起始为0.3Mpa, 向下每增加1m压力增加0.05Mpa, Ⅱ序孔灌浆压力为Ⅰ序孔的1.15倍, Ⅲ序孔灌浆压力为Ⅰ序孔的1.3倍。

灌浆材料采用纯水泥灌浆灌注, 水泥标号不低于425号, 水灰比为5:1、3:1、2:1、1:1、0.8:1、0.6:1、0.5:1七个比级, 开浆水灰比为5:1。

2帷幕灌浆施工工艺和施工步骤2.1施工工艺帷幕灌浆的施工工艺流程为: 钻孔定位→钻孔→洗孔→压水→制浆→灌浆→封孔→检查。

2.2灌浆施工步骤2.2.1钻孔定位根据施工图纸灌浆孔位置在灌浆轴线上进行测量定位并统一编号。

2.2.2钻孔钻孔内容包括先导孔、灌浆孔、检查孔的钻孔。

钻孔钻进采用地质钻机。

钻孔过程中采用清水钻进。

孔口下套管, 开孔孔径ф89mm, 终孔孔径ф60mm。

施工中严格的按照分序逐渐加密的原则进行施工, 先钻先导孔和Ⅰ序孔, 再钻Ⅱ序孔, 最后钻Ⅲ序孔。

先导孔钻取岩芯, 按取芯次序统一编号, 填牌装箱, 并绘制钻孔柱状图和进行岩芯描述。

钻孔结束会同监理工程师进行检查验收, 检查合格并经监理工程师签认后, 方可进行下一道工序。

钻孔工作在灌浆施工中占有极其重要的作用, 它的成功与否直接影响灌浆施工的成败。

因此对每个孔的钻孔都要认真对待, 从钻机安放、孔序、孔位、孔深、孔斜等方面严格控制, 减少钻孔事故的发生, 具体保证措施如下:(1)钻机安放: 钻机安放必须牢固平稳, 底座要用长方木铺设, 水平仪找平;钻孔前埋设孔口管。

(2)孔序: 严格的按照分序逐渐加密的原则进行施工。

(3)孔位: 灌浆孔的开孔孔位与设计位置的偏差不得大于10cm, 因故变更孔位时, 应征得设计同意。

实际孔位应有记录。

(4)孔深: 帷幕灌浆孔的孔深必须满足设计要求。

(5)孔斜:孔斜对灌浆质量至关重要, 为此, 钻孔前必须对钻杆进行垂直度检查, 保证钻杆顺直, 钻进过程中钻机操作必须轻压慢钻, 确保钻孔垂直。

隧道帷幕注浆施工方案

隧道帷幕注浆施工方案

隧道帷幕注浆施工方案隧道帷幕注浆施工方案一、工程概述该隧道帷幕注浆施工方案适用于地下洞室工程。

隧道帷幕注浆是一种常见的地下洞室处理工法,通过注浆材料的注入,改善地下洞室的固结状态,提高洞室的稳定性和承载力。

二、施工工艺流程1.准备工作(1)组织施工人员,对施工人员进行安全教育,确保施工人员有必要的安全防护意识;(2)准备施工材料和设备,包括注浆材料、泵浆设备、管道等;(3)确保施工现场的通风、照明良好,消除施工现场的安全隐患。

2.钻孔(1)根据设计要求确定孔径和孔距,并作好标记;(2)使用水泥钻头,通过钻孔机进行钻孔;(3)控制孔深和孔直径,确保钻孔质量符合要求。

3.灌浆(1)根据设计要求,选择合适的注浆材料,配置好浆液;(2)安装好注浆管道,将注浆管道连通到泵浆设备;(3)开始注浆,从孔底开始注浆,逐渐提升注浆管道,保证注浆材料充分填充孔腔。

4.注浆监测(1)施工过程中对注浆压力和注浆流量进行实时监测,确保注浆质量;(2)注浆完毕后,对注浆点进行质量检测,包括注浆深度、注浆面积、注浆均匀性等。

5.清理工作(1)注浆完毕后,清理施工现场,将废弃物料、泥浆等清除干净;(2)对施工设备进行清洗和保养,确保设备的正常使用。

三、施工安全措施1.施工人员必须穿戴合适的安全防护装备,包括安全帽、防护眼镜、防护手套、防尘口罩等;2.施工现场必须保持通风、照明良好,防止一氧化碳中毒和作业事故;3.施工人员必须熟悉注浆设备的操作技术,严禁操作不熟练者;4.严禁在注浆设备工作时,伸手进入注浆管道或开机状态下触摸设备;5.及时清理施工现场,防止人员滑倒或设备故障。

四、质量控制1.钻孔的孔径和孔深必须符合设计要求,钻孔质量达到规范要求;2.配置合适的注浆材料和浆液,确保浆液质量符合设计要求;3.注浆过程中定期对注浆压力和注浆流量进行监测,确保注浆质量;4.注浆完毕后对注浆点进行检测,注浆深度、均匀性等达到设计要求。

通过严格执行该施工方案,能够保证隧道帷幕注浆施工的质量,提高地下洞室的稳定性和承载力,确保施工安全顺利进行。

地基帷幕灌浆工程施工方案

地基帷幕灌浆工程施工方案

地基帷幕灌浆工程施工方案一、工程概况地基帷幕灌浆工程是指通过对地基进行注浆处理,达到加固和加密地基的目的。

本工程将采用泥浆灌注法进行施工,主要包括灌浆材料的配制、设备的准备、施工工艺、施工安全以及质量和进度控制等方面。

本施工方案旨在规范施工工序,确保工程质量和施工进度。

二、灌浆材料和设备1. 灌浆材料(1)水泥:采用符合国家标准的硅酸盐水泥,按比例配制成灌浆浆液。

(2)砂:采用细度合适的河沙或人造砂,用于配制灌浆浆液。

(3)水:清洁的自来水。

(4)外加剂:根据实际需要,可添加减水剂、增强剂等。

2. 灌浆设备(1)搅拌设备:用于搅拌水泥和砂的搅拌机。

(2)注浆设备:采用压浆泵进行注浆操作。

(3)其他辅助设备:包括搅拌桶、输送管、喷嘴等。

三、施工工艺1. 准备工作(1)检查施工现场,清除杂物,并确保施工现场平整干净。

(2)对施工设备进行检查和维护,保证设备的正常使用。

(3)确定灌浆浆液的配比,并进行试配,以保证灌浆质量。

(4)进行现场勘测,确定灌浆孔的位置和深度。

2. 注浆孔的设置(1)根据设计要求,在地基上布置好各个灌浆孔的位置和间距。

(2)确定每个注浆孔的深度,一般要达到设计要求的灌浆深度。

(3)采用岩芯钻或电动钻等设备进行注浆孔的钻孔作业。

3. 灌浆浆液的配制(1)将预先确定好的水泥、砂和水按比例加入搅拌机中。

(2)开启搅拌机,按照规定的时间和转速进行搅拌,直到灌浆浆液均匀。

(3)可根据需要添加外加剂,如减水剂等,以提高灌浆浆液的流动性和抗压强度。

4. 灌浆操作(1)将预先配制好的灌浆浆液装入压浆泵中。

(2)根据实际情况选择合适的压浆泵喷嘴,并将喷嘴插入预先钻好的注浆孔中。

(3)开启压浆泵,开始注浆操作,从孔底开始注浆,逐步提升喷嘴,直至灌满整个注浆孔。

5. 灌浆完成后的处理(1)每个注浆孔注浆完成后,应立即进行清洗,避免灌浆浆液凝固堵塞孔道。

(2)对灌浆表面进行修整,并保持表面光滑。

四、施工安全1. 生产安全责任制(1)明确施工责任人员的职责,保证施工作业的安全进行。

桥梁帷幕注浆施工方案

桥梁帷幕注浆施工方案

桥梁帷幕注浆施工方案一、工程概况与目标本工程为桥梁帷幕注浆项目,旨在通过注浆施工,提高桥梁基础的稳定性与承载能力,确保桥梁的长期安全使用。

注浆施工的范围包括桥梁基础周边土层的加固处理,预计注浆深度为XX米,注浆材料采用水泥浆。

通过本次注浆施工,预期桥梁承载能力将提升XX%,确保桥梁在恶劣天气及高负荷状态下的安全运行。

二、注浆材料与技术要求注浆材料选用高标号水泥与适量添加剂混合制成的水泥浆,确保注浆材料具有良好的流动性和凝固强度。

技术要求方面,注浆压力需控制在XX-XXkPa之间,注浆速度应均匀且不超过XXL/min,确保注浆效果均匀且充分。

三、注浆设备与人员配置注浆设备主要包括注浆泵、注浆管、搅拌机等,设备应提前检查调试,确保施工过程中运行稳定。

人员配置方面,应配备专业的注浆操作工、现场管理人员及安全员,确保施工过程中的安全与质量。

四、施工前准备与现场布置施工前需对现场进行详细勘察,了解地质条件及周边环境。

现场布置应合理规划注浆孔位,设置明显的安全警示标志,确保施工区域的安全。

同时,应确保现场道路畅通,方便材料与设备的运输。

五、注浆施工工艺流程注浆施工工艺流程包括:钻孔、下管、注浆、封孔、养护等步骤。

施工过程中应严格按照工艺流程进行操作,确保每一步施工都符合设计要求。

六、安全施工与环境保护施工过程中应严格遵守安全操作规程,确保施工人员的人身安全。

同时,应采取有效措施减少对周边环境的影响,如设置隔音设备、控制粉尘排放等。

七、质量控制与检测注浆施工过程中应加强对注浆材料、注浆压力、注浆速度等关键参数的质量控制。

施工完成后应进行注浆效果检测,确保注浆质量满足设计要求。

八、工程验收与维护注浆施工完成后,应组织专家进行工程验收,确保施工质量符合设计要求。

同时,应制定详细的维护计划,定期对注浆效果进行监测与维护,确保桥梁的长期安全使用。

以上为本桥梁帷幕注浆施工方案的主要内容,施工过程中应严格按照方案进行操作,确保施工质量与安全。

矿山帷幕注浆施工方案

矿山帷幕注浆施工方案

矿山帷幕注浆施工方案1. 引言矿山帷幕注浆施工是一种常用的地下工程治理技术,主要用于提高矿山工作面的围岩稳定性和防止地质灾害的发生。

本文将介绍矿山帷幕注浆施工的基本原理、施工流程和注意事项。

2. 基本原理矿山帷幕注浆施工是利用注浆材料将矿山工作面的围岩与地下水隔离,提高围岩的稳定性。

其基本原理如下: - 注浆材料:常用的注浆材料包括水泥浆、膨润土浆等,其具有较强的粘结力和抗渗透性。

- 注浆设备:常用的注浆设备包括注浆泵、注浆管等,用于将注浆材料送入地下。

- 注浆方法:通常采用压力注浆方法,即通过注浆设备将注浆材料压入地下围岩的裂缝和孔隙中,以填充和固化围岩。

3. 施工流程矿山帷幕注浆施工按照以下流程进行: 1. 前期准备:确定施工范围和施工场地,组织施工人员和设备,制定施工方案。

2. 表面处理:清理工作面附近的杂物,确保注浆材料能够充分渗透到围岩中。

3. 钻孔定位:根据设计要求,在工作面围岩上钻孔,确定注浆点的位置和孔径。

4. 注浆材料配制:按照设计要求,将注浆材料配制好,确保其具有所需的粘结力和流动性。

5. 注浆施工:将注浆材料通过注浆泵输送到地下,通过注浆管注入到钻孔中,同时控制注浆压力和流量。

6. 注浆固化:注浆材料在围岩中逐渐固化,形成牢固的注浆帷幕。

7. 后期处理:清理施工场地,检查注浆帷幕的质量和形成情况,及时补充或修复不完善的注浆帷幕。

4. 注意事项在矿山帷幕注浆施工过程中,需要注意以下事项: - 注浆材料的选择:根据矿山地质条件和工程要求,选择合适的注浆材料,以确保注浆帷幕的质量和持久性。

- 注浆参数的控制:包括注浆压力、注浆流量和注浆时间等,要根据具体情况进行合理控制,以达到预期效果。

- 施工质量检查:在施工过程中进行质量检查,及时发现和解决问题,确保注浆帷幕的质量符合设计要求。

- 施工安全措施:施工人员要严格按照安全操作规程进行施工,加强现场安全管理,确保施工安全。

帷幕灌浆专项施工方案

帷幕灌浆专项施工方案

帷幕灌浆专项施工方案1. 引言帷幕灌浆是一种常用于加固土壤和岩石的施工方法,能有效地提高地基和基础的承载能力。

本文档旨在介绍帷幕灌浆的施工方案,包括施工准备、工艺流程、材料和设备要求以及质量控制等内容。

2. 施工准备在进行帷幕灌浆施工之前,需要进行以下准备工作:•制定详细的施工方案,包括帷幕灌浆的位置、尺寸和深度等参数。

•准备所需的材料,包括水泥、石灰、沙子、水和添加剂等。

•确定施工人员的数量和技术要求。

•确保施工现场的清洁和安全。

3. 工艺流程帷幕灌浆的施工流程如下:步骤一:孔洞钻探根据设计要求,在施工现场进行孔洞钻探,确定帷幕灌浆的位置和深度。

钻孔的直径和间距应符合设计要求,并保持孔洞的垂直度。

步骤二:洞内清洁使用高压气枪或水冲洗等方法清理钻孔内的杂质和泥浆,并确保洞内干燥清洁。

步骤三:灌浆材料的配置根据设计要求,配制适量的灌浆材料。

通常,使用水泥、石灰、沙子和水按一定比例混合制备灌浆料,可根据需要添加适量的添加剂来改善材料的流动性和黏结性能。

步骤四:灌浆施工根据设计要求和施工方案,在钻孔中逐段进行帷幕灌浆施工。

将预先配制好的灌浆料注入钻孔中,注意控制注浆流量和压力,保证灌浆料均匀填充孔洞。

步骤五:固化和硬化等待灌浆料固化和硬化,通常需要数天时间。

在此期间,需要进行养护措施,如保持灌浆体湿润,避免外界干扰和冲洗。

4. 材料和设备要求进行帷幕灌浆施工所需的材料和设备如下:•灌浆料:水泥、石灰、沙子、水和添加剂等。

•灌浆设备:注浆泵、混凝土搅拌机、高压气枪或水冲洗工具等。

•钻探设备:钻机、钻头、孔洞清理工具等。

•安全设备:安全帽、安全鞋、手套、护目镜等。

5. 质量控制为了确保帷幕灌浆施工的质量,需要进行以下质量控制措施:•对灌浆材料进行检测,确保其符合设计和规范要求。

•对钻孔的位置、直径和深度进行精确测量,确保施工的准确性。

•对施工过程中的灌浆流量、压力和时间等参数进行监测和记录。

•对固化和硬化后的灌浆体进行抽样检测和实验室测试,评估其强度和质量。

帷幕注浆施工方案

帷幕注浆施工方案

帷幕注浆施工方案目录一、编制依据 (1)二、工程概况 (1)三、总体施工方案 (1)四、施工工艺流程 (5)五、施工方法 (6)六、主要机械设备配置与主要注浆材料 (11)七、人员配置 (12)八、质量保证措施 (12)九、安全生产保证措施 (13)十、环境保护措施 (14)一、编制依据1、《***铁路客运专线***有限责任公司建设标准化管理体系》。

2、《***至***铁路客运专线***隧道设计图》3、《铁路隧道工程施工技术指南》(TZ204-2008);4、《客运专线隧道工程施工质量验收暂行标准》铁建设[2005]160号;5、现有的施工技术水平、施工管理水平和机械设备配备能力。

二、工程概况***隧道1#斜井位于***省***县***乡***村,地形起伏较大,坡度30°~40°,沟谷深切,出口处有小溪通过,常年流水,山坡植被茂密,交通不便。

斜井起点与线路交会里程为DK275+300,斜井与正洞相交处轨面标高为301.238,最大埋深454米。

斜井设计为双车道断面,无轨运输;斜井平距660m,斜井与线路左线交角为45°,综合坡度为7.6%,最大坡度为9%。

斜井小里程方向DK274+735~300段,灰质板岩、砂质板岩,强风化为主,两条断层通过,破碎带宽大,带内岩体破碎,碎石状;结构富水性好,洞身浅埋,可能突水、突泥、坍塌。

设计洞内采用***支护形式,帷幕注浆。

正常涌水量4000m³/d,最大涌水量11544.75m³/d。

三、总体施工方案采用超前帷幕注浆,每一环注浆长度30米,开挖25米,保留5米长止浆岩盘。

注浆范围为隧道开挖轮廓线外8米。

图1 全断面超前预注浆孔开孔立面布置图(B-B)注浆孔深度统计表图2 全断面超前预注浆纵剖面O图3 全断面超前预注浆C-C终孔位置图O图4 全断面超前预注浆D-D终孔位置图O图5 全断面超前预注浆E-E终孔位置图四、施工工艺流程1、施工工艺流程图。

帷幕注浆施工方案百度

帷幕注浆施工方案百度

帷幕注浆施工方案百度1. 引言帷幕注浆是一种常用的地下工程加固方法,在施工过程中能有效地提高地下工程的强度和稳定性。

本文将重点介绍帷幕注浆施工方案,并为读者提供详细的施工步骤和注意事项。

2. 施工材料和设备准备在进行帷幕注浆施工之前,需要准备以下材料和设备:•水泥注浆剂:选择优质的水泥注浆剂,确保其性能符合规定要求。

•注浆管:使用耐腐蚀、强度高的注浆管,确保注浆质量。

•电动搅拌机:用于搅拌注浆材料,提高搅拌效果。

•注浆泵:用于将注浆材料送入注浆管,保证注浆效果。

•注浆仪表:用于监控注浆压力、流量等参数,调整施工参数。

3. 施工步骤3.1. 帷幕注浆施工准备在施工前需要对施工现场进行准备工作,包括:•清理施工区域:将施工区域内的杂物清理干净,确保施工区域的干净和整洁。

•安装注浆管:根据设计要求,按照一定深度和密度安装注浆管。

3.2. 搅拌注浆材料根据水泥注浆剂的比例,将水和注浆材料放入电动搅拌机中进行搅拌。

搅拌过程中需要控制好搅拌时间和搅拌速度,确保注浆材料的均匀和充分搅拌。

3.3. 注浆施工在搅拌完成后,将注浆材料通过注浆泵送入注浆管。

在施工过程中需要控制注浆压力和流量,确保注浆材料能够充分填充注浆管,并经过土体的裂隙渗透,提高地下工程的强度和稳定性。

3.4. 注浆质量检测在施工结束后,需对注浆质量进行检测,包括:•注浆密度检测:使用密度计对注浆密度进行测量,确保注浆密度符合设计要求。

•注浆强度检测:采集注浆样品进行强度检测,确保注浆强度符合设计要求。

4. 施工注意事项在进行帷幕注浆施工时,需要注意以下事项:•施工人员需具备相关的施工经验和技能,确保施工质量。

•严格按照设计要求进行施工,确保注浆管的深度、密度和间距符合设计要求。

•在注浆施工过程中,需不断调整注浆参数,确保注浆质量。

•在施工过程中需定期检查注浆设备的工作状态,及时处理故障和异常情况。

•施工现场需保持清洁和安全,避免对周边环境和设备的损坏。

帷幕灌浆工程专项施工方案

帷幕灌浆工程专项施工方案

帷幕灌浆工程专项施工方案一、项目概况帷幕灌浆是一种常用的岩土工程加固方法,特别适用于各种岩溶地质灾害处理工程中。

帷幕灌浆能够有效地提高岩溶地质体的整体稳定性,减小地下水渗流带来的地层松软与分层,从而达到岩溶地质灾害的防治目的。

本次帷幕灌浆工程要求在山体岩溶地质条件下对一定范围进行灌浆处理,以增加其整体稳定性,减小地下水渗流对地层的影响。

二、施工准备工作1. 施工前进行现场的地质勘探,了解山体岩溶地质情况,确定帷幕灌浆的施工范围和灌浆孔的布设位置。

2. 对施工范围进行分区,并进行分区编号,为后续施工提供参考。

3. 编制详细的施工方案和工程进度计划。

4. 确定需要使用的设备、材料和施工人员。

5. 进行现场的安全检查,落实各项安全措施。

6. 与相关部门进行沟通和协商,明确施工过程中的各项工作流程和配合事项。

7. 制定施工现场的环保措施,减少对周边环境的影响。

三、施工工艺流程1. 钻孔根据帷幕灌浆设计要求,确定灌浆孔的布设位置和孔径尺寸。

使用旋挖钻、气动钻或液压钻等设备进行孔洞的钻取。

施工现场应设置临时的钻孔平台,以确保操作人员的安全。

在钻孔过程中应注意对周边环境的保护,避免对周围建筑或植被的损坏。

2. 钻孔清理在钻孔完成后,需对孔洞进行清理,清除孔底的岩屑和杂物,以保证后续灌浆作业的顺利进行。

可采用气吹、水泥浆冲洗等方式进行清理。

3. 灌浆材料制备灌浆材料一般采用水泥浆、膨润土浆、环氧树脂浆等。

在施工前需仔细调配好所需的灌浆材料,并确保质量合格。

4. 灌浆操作将预制好的灌浆材料输送至现场,并采用注浆泵将浆料注入到钻孔中。

操作人员应根据设计要求控制好灌浆浆速和注浆压力,确保浆料尽可能均匀地填充到孔洞中,以达到预期的加固效果。

5. 灌浆孔封堵灌浆完成后,需要对灌浆孔进行封堵处理,以避免浆料的流失。

可以使用水泥凝固剂、塞班控制剂等封堵材料进行处理。

四、安全保障措施1. 确保施工现场的安全通道畅通,设置临时的安全警示标识。

隧道帷幕注浆施工方案

隧道帷幕注浆施工方案

隧道帷幕注浆施工方案1. 引言注浆技术是在地下工程中常用的一种加固和防水方法,通过注入固化材料,填充土层中的空隙,增加土体的密实性和强度,提高地下工程的稳定性和安全性。

对于隧道工程而言,注浆施工是一项重要的部分,能够提高隧道围岩的强度和稳定性,防止隧道出现渗水和塌方等问题。

本文将详细介绍隧道帷幕注浆施工方案,包括施工步骤、注浆材料和设备、施工工序和注意事项等内容。

2. 施工步骤2.1 前期准备在进行隧道帷幕注浆施工之前,需要进行一系列的前期准备工作,包括确定注浆的位置和范围、进行现场勘察和测量,制定施工方案和施工计划,并准备好所需的材料和设备。

2.2 现场搭设在施工现场搭设好必要的设备和设施,包括注浆设备、混凝土搅拌机、输浆泵等。

根据实际情况,确保设备的安全和稳定运行,并保证施工人员的安全。

2.3 注浆孔钻探使用合适的设备进行注浆孔的钻探,根据设计要求确定注浆孔的位置和间距。

钻探孔深度应根据隧道的围岩情况和注浆设计要求进行确定。

2.4 清洗孔洞将注浆孔进行清洗,清除孔内的泥沙和杂质,确保注浆材料能够充分填充孔洞。

2.5 组织注浆施工根据实际情况和设计要求,选取合适的注浆材料进行施工。

将注浆设备和输浆管道连接好,调整注浆设备的参数,确保注浆材料能够均匀地注入孔洞中。

2.6 测量和记录对注浆孔进行测量,记录注浆材料的用量,确保注浆施工的质量和可控性。

2.7 后期处理在注浆施工完成后,对施工现场进行清理,清除多余的注浆材料和废弃物,确保施工现场的整洁和安全。

3. 注浆材料和设备3.1 注浆材料常用的注浆材料包括水泥浆、聚氨酯泡沫浆和环氧树脂浆等。

根据隧道的围岩情况和设计要求,选择合适的注浆材料进行注浆施工。

注浆材料应具有良好的渗透性、耐久性和固化性能,能够有效地填充孔洞和提高围岩的强度。

3.2 注浆设备注浆设备主要包括注浆机、混凝土搅拌机和输浆泵等。

注浆机可根据实际需求选择单管或双管注浆机,以及高压或低压注浆机。

帷幕灌浆施工方案

帷幕灌浆施工方案

目录一、工程简介 (2)1.1地质简介 (2)1。

2帷幕灌浆概括 (2)二、施工依据 (3)三、帷幕灌浆实验段布置 (3)3.1帷幕灌浆实验概括 (3)3。

2帷幕灌浆实验目的 (3)四、帷幕灌浆施工布置 (4)4。

1施工设备及人员配置 (5)4。

2帷幕施工工艺流程 (6)4.3测量放线 (6)4.4钻孔施工 (6)4.5灌浆施工 (8)五、特殊情况处理 (12)六、质量检查 (14)七、进度计划安排 (16)八、质量保证措施 (16)8.1材料、设备控制措施 (16)8。

2施工人员控制措施 (17)九、安全保证措施 (19)9。

1.安全目标 (19)9.2施工人员安全控制措施 (19)9.3施工机械的安全控制措施 (20)十、文明施工 (21)十一、工程资料的记录与整理 (22)一、工程简介1.1地质简介云河坝址为一峡谷河段,漾家河在坝址区自上(游)而下(游)由南向北流至坝线附近后呈45°折转后由南东向西北流,左岸山坡稍微凸向河谷,坡面比较平整,右冲沟发育,自然山坡坡度一般约55°,坝线附近875m高程以下坡面为直立或倒坡,该高程以上坡度39~43°。

坝址断层比较发育,按走向分有四组:近SN~NW向;NW向;NE和EW向,除EW向为张性正断层,其余均为压扭性逆断层,其中规模较大、延伸较远、贯穿坝址区的断层有F15、F10、F104、F101四条。

1.2帷幕灌浆概况大坝帷幕灌浆施工分别为主帷幕灌浆、副帷幕灌浆及坝基排水孔,其中主帷幕孔为114个,最大深度67.69m,最小深度6m;副帷幕孔60个,最大深度38.33m,最小深度7.77m;排水孔53个最大深度25。

3m,最小深度8。

3m.施工采用施工平台和斜坡施工架相结合,钻机固定在架子上,大坝帷幕灌浆分主、副两排帷幕,前排为副帷幕,后排为主帷幕,副帷幕孔倾向上游8°主帷幕为铅直向,前后排距为1m,同排孔距为2m,坝基排水孔孔径110mm,向下游倾斜10°。

帷幕注浆施工方案

帷幕注浆施工方案

帷幕注浆施工方案1. 引言帷幕注浆是一种常用的土木工程处理方式,主要用于加固土地和岩石,并提高其稳定性。

通过注入浆液,可以填补土壤和岩石中的空隙,并增加其强度和抗压能力。

本文将介绍帷幕注浆的基本原理、施工步骤和相关注意事项,以便工程师和承包商能够正确并安全地进行该工程。

2. 原理帷幕注浆利用注浆机将浆液注入地下土层或岩石中,填充空隙并形成固体胶状体。

浆液一般由水泥、砂浆和添加剂等组成,通过注浆机的高压喷射将浆液注入地下。

在注浆过程中,地下空隙会被填充,形成一条条固体的注浆帷幕,增加土壤和岩石的整体密度和强度。

帷幕注浆可用于加固地基、防水、地下沉降控制等工程。

3. 施工步骤帷幕注浆的施工步骤主要包括准备工作、注浆孔钻制、注浆作业等。

3.1 准备工作在进行帷幕注浆之前,需要对施工现场进行准备工作,包括:•调查勘测:了解地质条件、土层信息和周边环境等。

•制定方案:根据勘测结果,制定注浆方案、孔位布置和注浆参数等。

•准备设备:包括注浆机、钻机、浆液搅拌设备等。

3.2 注浆孔钻制注浆孔钻制是帷幕注浆的关键步骤,主要包括孔位布置和钻孔操作两个方面。

•孔位布置:根据设计方案确定注浆孔位并标记。

•钻孔操作:使用钻机进行钻孔操作,根据设计要求控制孔径、孔深和孔距等参数。

•清理孔内泥浆:钻孔过程中会产生泥浆,需要及时清理孔内泥浆,以保持孔内的清洁。

3.3 注浆作业注浆作业是帷幕注浆的核心步骤,主要包括准备浆液、注浆操作和监测等。

•准备浆液:按照设计方案要求,将水泥、砂浆和添加剂等按比例混合制成浆液。

•注浆操作:使用注浆机将浆液注入注浆孔中,根据设计要求控制注浆压力和注浆量。

•监测:在注浆过程中,需要对注浆压力、注浆速度和孔周围地下水位等参数进行监测,以评估注浆效果。

4. 注意事项在进行帷幕注浆施工时,需要注意以下几点:•安全措施:施工人员需要佩戴符合规定的安全防护设备,如安全帽、安全鞋、手套等。

同时,要确保施工现场的安全,防止事故发生。

矿山帷幕注浆施工方案

矿山帷幕注浆施工方案

矿山帷幕注浆施工方案矿山帷幕注浆施工方案一、施工目的为了保障矿山开采过程中的安全和环保,减少地下水的流失和土体的塌陷,提高开采效率,本方案旨在采用帷幕注浆技术,对矿山开采进展的不稳定地层进行加固和加固。

二、施工内容1.场地准备:清理施工现场上方的杂草,进行排水处理,并确保场地平坦稳固。

2.工艺准备:根据实际情况,确定帷幕注浆的施工方案,包括注浆设备和材料的选用、注浆孔位置的布置等。

3.孔洞开孔:根据设计要求,在矿山地表以一定的间距开挖注浆孔洞。

孔洞直径一般为110mm,孔洞深度根据地层情况而定,对于需要加固的地层,孔洞深度一般为3-5米。

4.注浆材料配置:根据地层情况和设计要求,选择合适的注浆材料进行配制。

通常采用环保型水泥、骨料和添加剂进行配制,配制后应进行质量检验,确保符合相关标准和要求。

5.注浆施工:采用注浆泵将注浆材料注入到开挖的孔洞中,注浆速度以4-5L/min为宜。

为了确保注浆材料能够充分填充孔洞中的地层裂隙和孔隙,可采用往返注浆法,即先进行一次注浆,然后等待一段时间后进行第二次注浆。

6.注浆检测:在注浆施工完成后,对注浆区域进行检测。

一般采用超声波检测仪等设备,对注浆区域进行探测,检测结果应符合相关标准和要求。

7.施工记录:在施工过程中,应对施工情况进行记录,包括施工日期、施工人员、注浆材料配制情况、注浆孔洞位置等内容。

施工结束后,将这些记录整理成报告,作为后续工作的参考。

三、施工要点1.注浆孔洞的布置应合理,以保证注浆材料能够充分填充地层裂隙和孔隙。

2.注浆材料的配制应符合相关标准和要求,且质量应得到保证。

3.注浆施工过程中,应控制注浆速度,确保注浆材料能够充分填充孔洞。

4.注浆施工完成后,应进行注浆区域的检测,确保注浆效果符合设计要求。

5.施工过程中应加强安全防护,确保施工人员安全。

四、施工安全措施1.人员要进行专业培训,严格按照施工操作规程进行施工,提高施工安全性。

2.在施工现场设置警示标志,保障施工区域的安全。

暗挖隧道帷幕注浆施工方案

暗挖隧道帷幕注浆施工方案

暗挖隧道帷幕注浆施工方案一、施工步骤:1.土层勘测:在进行暗挖隧道帷幕注浆施工之前,首先需要对土层进行勘测,了解其地质情况、土层堆积和固结性质等。

此外,还要考虑地下水位和周围建筑物对施工的影响。

2.土层准备:清理施工区域,移除障碍物和易垮塌的土层。

在需要增强的隧道周围挖掘出帷幕注浆的工作面,确保注浆液能够充分渗透到土层中。

3.设置钻孔:根据设计要求和土层情况,确定钻孔位置和孔距。

钻孔的直径和深度取决于设计参数和土层强度要求。

钻孔间的距离应根据注浆液的渗透性能和土层的厚度进行调整。

4.钻孔处理:在钻孔施工过程中,要注意钢管的垂直度和水平度。

钻孔完成后,应及时在孔内安装套管和过滤器,以保证注浆液能够顺畅地流出。

5.注浆施工:将准备好的注浆液均匀地注入到钻孔中,直到注浆液从其他孔口或孔肩流出。

注浆液的浆液比和浆液流速应根据土层的类型和强度要求进行调整。

6.检测与监测:在注浆施工过程中,需要进行现场监测和质量检测,以确保注浆效果的可靠性。

可以采用压力测试和水平监测等方法来评估注浆工程的质量。

二、注意事项:1.安全施工:在进行暗挖隧道帷幕注浆施工前,要制定详细的施工方案和安全预案,并组织专业的施工队伍进行操作。

施工现场要设置警示标志和防护措施,确保施工人员的安全。

2.土层处理:在进行挖掘和注浆施工之前,对土层进行认真的勘测和分析,了解土层的物理力学性质和固结性。

对于松散易崩塌的土层,可以选择辅助加固措施,如预埋锚杆或加固网等。

3.液体选用:根据设计要求和土层特性,选择合适的注浆液体。

常用的注浆液体包括水泥浆、砂浆、聚合物浆等。

注浆液的性能和配比应根据土层类型和工程要求进行调整。

4.注浆施工过程中要注意控制注浆液体的流动速度和浆液比,确保注浆液能够顺利地渗透到土层中,提高土层的强度和稳定性。

5.施工完后,需要对注浆帷幕进行养护和检测。

养护时间根据注浆液体类型和环境条件而定,一般为7-14天。

在养护期间,要防止注浆帷幕受到外界冲击和破坏。

隧道帷幕全断面注浆专项施工方案

隧道帷幕全断面注浆专项施工方案

隧道帷幕全断面注浆专项施工方案隧道帷幕注浆是指在隧道围岩的表面形成一个均匀、密实、连续的注浆体,增加围岩的强度和稳定性,减少水、土体进入隧道的可能性。

全断面注浆专项施工方案是在隧道施工过程中针对隧道帷幕注浆进行详细的施工计划和操作步骤的方案。

一、前期准备工作1.实地勘察:对隧道线路进行详细的勘察,包括地质条件、水文地质情况、地下管线及设施等情况的调查,为后续施工方案的制定提供依据。

2.施工方案制定:根据勘察数据,结合施工条件和施工要求,制定全断面注浆专项施工方案。

包括施工的工艺流程、施工工序、施工设备选择以及隧道围岩的变形控制等。

3.施工图纸设计:根据施工方案,绘制施工图纸,包括隧道断面示意图、注浆孔位置图等,用于指导实际施工操作。

二、注浆材料和设备准备1.注浆剂:选择适当的注浆材料,根据实际情况确定其混合比例和固化时间。

2.注浆泵站:根据隧道的尺寸和注浆深度,选择适当的注浆泵站,并进行试车和调试,确保其正常运行。

3.钻机和注浆管:选择适当的钻机和注浆管,根据隧道的尺寸和要求确定其数量和尺寸。

三、施工工序和操作步骤1.钻孔:根据施工图纸和设计要求,在隧道围岩表面进行钻孔,钻孔直径和孔距根据隧道的尺寸和注浆要求确定。

2.准备注浆剂:按照注浆剂的混合比例,将固体材料和液体材料进行混合,搅拌均匀成注浆剂。

3.注浆:使用注浆泵将注浆剂注入到钻孔中,注浆的速度和压力根据注浆要求进行调节,确保注浆剂充分填充到围岩中。

4.监测:在注浆过程中,通过监测仪器来监控注浆压力和注浆量,确保注浆质量和效果。

5.固化:待注浆完成后,根据注浆剂的固化时间,等待一定的时间使注浆固化成坚实的注浆体。

6.清理:清理注浆过程中的杂物和污物,保持隧道的清洁。

四、施工安全措施1.工地安全:设立必要的安全警示标志和警戒线,确保施工现场的安全。

2.人员防护:施工人员必须佩戴合格的防护用品,防止在施工过程中发生人身伤害。

3.设备维护:定期检查和维护施工设备,确保设备的正常运行。

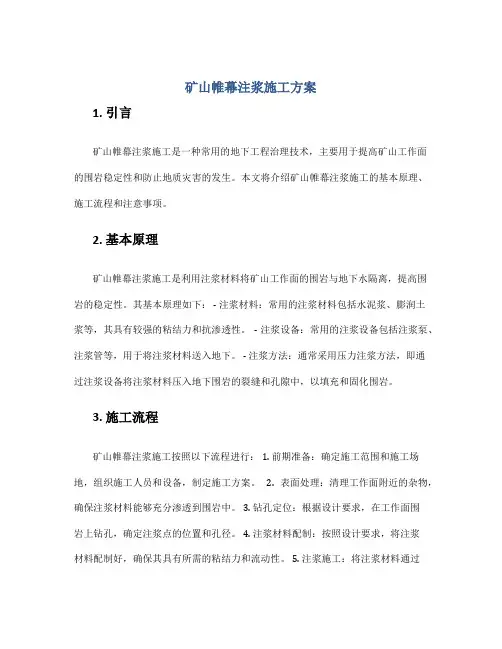

矿山帷幕注浆施工方案

矿山帷幕注浆施工方案

矿山帷幕注浆施工方案一、引言帷幕注浆是一种用于矿山开采中防止岩层失稳、切断岩体裂隙水流的有效方法。

本文将介绍矿山帷幕注浆施工方案,包括施工步骤、注浆材料以及施工注意事项等内容。

二、施工步骤1. 前期准备在进行帷幕注浆施工前,需进行以下准备工作:•清理作业区域,确保施工区域清洁并无障碍物;•确定注浆孔的位置和数量,并标记在岩石表面或导线等上;•准备好注浆材料和注浆设备。

2. 孔洞钻探根据设计要求,在标记的位置上进行孔洞钻探。

钻孔直径和深度根据具体情况确定,通常为直径50-100毫米,深度100-200米。

3. 孔洞清洗钻完孔后,使用高压水枪将孔洞清洗,确保孔洞内壁无杂质,并提高注浆材料与岩层的粘附力。

4. 注浆材料配制根据注浆材料的工作性能要求,按设计配方进行材料配制。

通常情况下,注浆材料由水泥、填料、添加剂等组成。

5. 注浆施工根据注浆方案,使用注浆设备将注浆材料注入孔洞中。

注浆过程中,需按设计要求控制注浆速度和压力,确保注浆材料能充分填充岩体裂隙,并与岩层牢固粘结。

6. 后期处理注浆完成后,对施工区域进行清理,将杂物清除,确保施工区域整洁。

对已注浆的孔洞进行标记,并记录施工相关数据,以便后期监测和评估。

三、注浆材料1. 水泥水泥是常用的注浆材料之一,可与水形成胶结物质,能够填充并粘结岩体裂隙,提高岩层的强度和稳定性。

常用的水泥有普通硅酸盐水泥和快凝水泥等。

2. 填料填料用于增加注浆材料的黏稠性和粘结性,常见的填料有石英砂、黏土、粉煤灰等。

填料的选择应根据岩体性质和注浆要求进行合理搭配。

3. 添加剂添加剂可用于改善注浆材料的工作性能,如控制凝结时间、增加流动性、改善黏稠性等。

常用的添加剂有活化剂、分散剂、凝结剂等。

四、施工注意事项1. 安全第一在进行帷幕注浆施工前,施工人员需接受相关的安全培训,并严格按照安全操作规程进行施工。

同时,应配备必要的个人防护装备,如安全帽、防护眼镜、防滑鞋等,确保施工人员的人身安全。

大坝工程帷幕灌浆施工方案

大坝工程帷幕灌浆施工方案

大坝工程帷幕灌浆施工方案一、项目概述大坝工程中的帷幕灌浆是一项重要的施工工序,用于加固坝基岩体或坝体,增加整个坝体的稳定性和密实度,保证大坝的安全运行。

帷幕灌浆是将水泥浆料注入岩体裂隙和孔隙中,形成坚固的岩石与水泥浆料固化体,以增加地基承载能力和减小岩体渗透性。

本文将对大坝工程帷幕灌浆施工方案进行详细介绍,包括施工准备、工艺流程、设备及材料、施工要点等内容。

二、施工准备1. 施工前检查在进行帷幕灌浆施工前,需要对施工场地进行全面检查,包括地质勘察、地质灾害评估、现场设备和材料检查等。

确保施工环境安全,设备和材料完好。

2. 安全措施在施工现场进行安全培训,确保施工人员了解并严格执行安全规定。

配备必要的安全设备,包括头盔、安全带、护目镜等,并建立完善的安全管理制度。

3. 施工人员培训对施工人员进行相关執照培訓,并掌握相应的工艺流程和操作技能。

4. 施工设备和材料准备准备好需要的施工设备和材料,包括注浆机、搅拌机、搅拌车、水泥、砂浆、水泥添加剂、防渗材料等。

5. 施工方案编制根据实际工程情况,编制详细的施工方案,包括施工工艺流程、施工进度计划、安全管理方案等。

三、工艺流程1. 岩体表面处理在进行帷幕灌浆施工前,需要对岩体表面进行处理,包括清理表面积土、碎石、坍塌物等,清除表面附着物,并修补存在的岩体表面破损。

2. 钻孔作业采用钻孔机对岩体进行钻孔作业,钻孔深度和位置要符合设计要求,孔径一般为Φ150mm,孔距为1-2m。

3. 帷幕灌浆将水泥浆料注入钻孔中,施工时需严格控制注浆压力和浆液流量,确保浆液充满整个孔道。

注浆过程中应注意表面渗漏情况,及时进行泄漏处理。

4. 后续处理帷幕灌浆施工完成后,进行后续处理,包括孔道封堵和防渗处理等,确保灌浆坚实牢固,达到预期效果。

四、设备及材料1. 注浆机注浆机是帷幕灌浆施工中最核心的设备,主要用于将水泥浆料注入钻孔中。

根据实际情况选择合适的注浆机型号和规格。

2. 搅拌机搅拌机用于搅拌水泥、砂浆等原料,制备成浆料,确保浆液质量均匀。

帷幕注浆专项施工方案

帷幕注浆专项施工方案

帷幕注浆专项施工方案一、工程概况与目标本工程旨在通过帷幕注浆技术加固地下室帷幕墙,提高建筑结构的整体稳定性,确保地下室防水效果。

注浆工作需精准控制,确保注浆材料充分渗透帷幕墙体裂缝,达到预期的加固和防水效果。

二、注浆材料与方法注浆材料选用高强度、低粘度、抗老化性能好的改性聚氨酯注浆液。

注浆方法采用静态压力注浆,通过注浆管将注浆液均匀注入帷幕墙体裂缝中,确保注浆液充分填充裂缝,达到加固和防水的效果。

三、注浆设备配置注浆设备包括注浆泵、注浆管、混合器等。

注浆泵选用高压、大流量的电动注浆泵,确保注浆液能够顺利注入裂缝;注浆管选用耐腐蚀、耐高压的钢管,确保注浆过程的安全可靠;混合器用于将注浆材料充分混合均匀,保证注浆效果。

四、注浆工艺流程注浆工艺流程包括注浆孔定位、注浆管安装、注浆材料混合、注浆作业、注浆效果检测五个步骤。

注浆孔定位需准确无误,注浆管安装需牢固可靠;注浆材料混合需均匀一致,注浆作业需按照规定的压力和时间进行;注浆效果检测需严格把关,确保注浆质量。

五、安全措施与要求注浆过程中需严格遵守安全操作规程,确保注浆设备正常运行,防止注浆液泄漏和人员伤害。

注浆现场需设置警示标志,并配备灭火器等消防器材,以防万一。

注浆作业需由专业人员进行,非专业人员不得擅自操作注浆设备。

六、质量控制标准注浆质量控制标准主要包括注浆液配比、注浆压力、注浆时间、注浆效果等方面。

注浆液配比需符合设计要求,注浆压力和注浆时间需按照施工方案进行严格控制,注浆效果需达到预期的加固和防水效果。

注浆过程中需做好记录和分析工作,确保注浆质量可控可追溯。

七、环境影响评估注浆过程中可能产生的环境影响包括注浆液泄漏、噪声和振动等。

为减少对环境的影响,需采取以下措施:注浆液应选用环保型材料,减少对环境的污染;注浆设备应选用低噪声、低振动的设备,减少对周围居民的影响;注浆作业应在白天进行,避免夜间施工对周围居民的影响。

八、应急预案与措施为应对注浆过程中可能出现的突发情况,需制定以下应急预案与措施:注浆液泄漏时,应立即停止注浆作业,关闭注浆泵和注浆管阀门,采取吸附、中和等措施处理泄漏液体;注浆设备出现故障时,应立即停机检查,及时排除故障,确保注浆作业顺利进行;发生人员伤亡等安全事故时,应立即启动安全事故应急预案,组织救援力量进行救援处理。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

帷幕注浆施工方案
目录
一、编制依据 (1)
二、工程概况 (1)
三、总体施工方案 (1)
四、施工工艺流程 (5)
五、施工方法 (6)
六、主要机械设备配置与主要注浆材料 (11)
七、人员配置 (12)
八、质量保证措施 (12)
九、安全生产保证措施 (13)
十、环境保护措施 (14)
一、编制依据
1、《***铁路客运专线***有限责任公司建设标准化管理体系》。

2、《***至***铁路客运专线***隧道设计图》
3、《铁路隧道工程施工技术指南》( TZ204- ) ;
4、《客运专线隧道工程施工质量验收暂行标准》铁建设[ ]160号;
5、现有的施工技术水平、施工管理水平和机械设备配备能力。

二、工程概况
***隧道1#斜井位于***省***县***乡***村,地形起伏较大,坡度30°~40°,沟谷深切,出口处有小溪经过,常年流水,山坡植被茂密,交通不便。

斜井起点与线路交会里程为DK275+300, 斜井与正洞相交处轨面标高为301.238, 最大埋深454米。

斜井设计为双车道断面, 无轨运输; 斜井平距660m, 斜井与线路左线交角为45°, 综合坡度为7.6%, 最大坡度为9%。

斜井小里程方向DK274+735~300段, 灰质板岩、砂质板岩, 强风化为主, 两条断层经过, 破碎带宽大, 带内岩体破碎, 碎石状; 结构富水性好, 洞身浅埋, 可能突水、突泥、坍塌。

设计洞内采用***支护形式, 帷幕注浆。

正常涌水量4000m³/d, 最大涌水量11544.75m³/d。

三、总体施工方案
采用超前帷幕注浆, 每一环注浆长度30米, 开挖25米, 保留5米长止浆岩盘。

注浆范围为隧道开挖轮廓线外8米。

图1 全断面超前预注浆孔开孔立面布置图( B-B)
注浆孔深度统计表
图2 全断面超前预注浆纵剖面
O
图3 全断面超前预注浆C-C终孔位置图。

相关文档
最新文档
