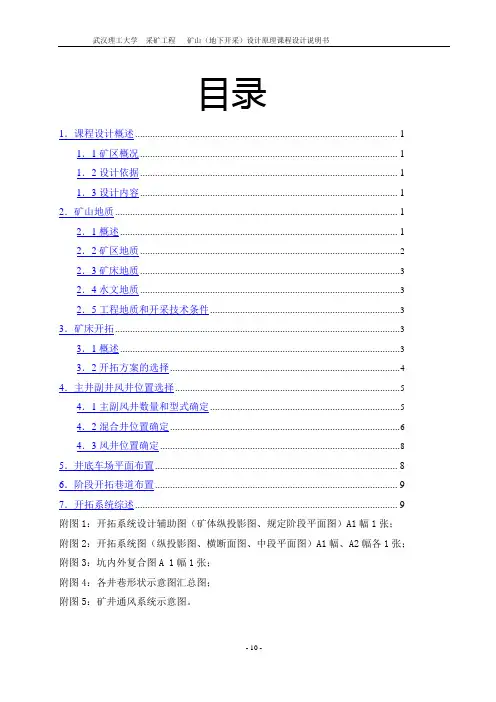

矿山设计原理(地采)课程设计讲解
目录1．课程设计概述 (1)1．1矿区概况 (1)1．2设计依据 (1)1．3设计内容 (1)2．矿山地质 (1)2．1概述 (1)2．2矿区地质 (2)2．3矿床地质 (3)2．4水文地质 (3)2．5工程地质和开采技术条件 (3)3．矿床开拓 (3)3．1概述 (3)3．2开拓方案的选择 (4)4．主井副井风井位置选择 (5)4．1主副风井数量和型式确定 (5)4．2混合井位置确定 (6)4．3风井位置确定 (8)5．井底车场平面布置 (8)6．阶段开拓巷道布置 (9)7．开拓系统综述 (9)附图1：开拓系统设计辅助图（矿体纵投影图、规定阶段平面图）A1幅1张；附图2：开拓系统图（纵投影图、横断面图、中段平面图）A1幅、A2幅各1张；附图3：坑内外复合图A 1幅1张；附图4：各井巷形状示意图汇总图；附图5：矿井通风系统示意图。
1.课程设计概述1.1矿区概况新寨里辉沸石矿地理坐标为：东径110°25′24″~110°25′46″，北纬26°18′52″~ 26°19′16″，矿山属中—低山地貌，矿山西部最高山为1391m海拔，最低处为625.4m，地形相对高差765.6m。
地势西高东低。
山间有小溪水由西向东流径矿山至巫山河，流量随季节而变化，春夏两季流量大，冬季多干枯（未作流量测试），最高洪水位630m。
地形坡度较大（多大于20°），地表溪水泻流而下，无压覆矿产倒灌矿坑的隐患。
在矿山东南部，距矿山约500m远处通有一条县级公路，交通一般。
1．2设计依据设计依据包括以下三部分：①课程设计基础资料：具体内容包括矿区地理位置和交通状况，矿区地质，矿体特征，矿山开采技术条件；②一套图纸：内容包括矿区地质地形图一张，0#至6#勘探线剖面图7张；③矿山开采技术参数：开采标高为+600m~+330m，采用留矿采矿法开采，阶段高度45m，脉内平巷放矿闸门装矿，矿床开采下盘移动角66°，上盘移动角60°，走向端部移动角72°，矿山规模为10万吨/年，井下采用有轨运输。
矿山课设-刘丹龙
中国矿业大学（北京）资源与安全工程学院本科生课程设计任务书专业年级安全工程2010级班级安全工程二班学号 1010130210 学生姓名刘丹龙任务下达日期： 2013 年 12 月 9 日课程设计日期： 2013 年 12 月 9 日至 2013 年 12 月 15 日课程设计主要内容和要求：1、题目：开采近距离上保护层防治煤与瓦斯突出的工艺设计2、设计内容1）设计基本概况简介；2）开采近距离上保护层防止煤与瓦斯突出方案综述；3）保护范围的确定；4）残留煤柱影响的确定；5）瓦斯抽放附加措施参数设计；6）上保护层开采其它安全措施设计；7）上保护层开采经济指标考察。
3、要求:1）各自独立完成；2）设计依据规章制度；3）文字图表要规范；4）8000字左右。
4、时间：按课表安排时间（一整周）指导教师签字：开采近距离上保护层防治煤与瓦斯突出的工艺设计一、设计基本概况简介在防治煤与瓦斯突出的措施中，目前行之有效的是开采保护层并结合抽放瓦斯，实行综合治理。
实践证明，长期坚持使用这一措施的矿井，突出次数大为减少(如天府矿务局等)。
这一措施使用上可靠，我国在多煤层的矿井已普遍采用，施行中的问题主要是保护层开采后的有效范围确定和效果考察，这些都有待于各矿在生产实践中摸索和积累。
某煤矿位于A煤田中部，含煤六层，可采三层，可采厚度约5m。
四号煤层厚约2.6m，软分层厚1.7m，顶底板均为泥岩和砂质泥岩。
五号煤层属复合煤层，中部夹矸0.05m，软分层0.25m，顶板为泥岩，底板为泥岩沙泥岩。
六号煤层也属复合煤层。
该矿一井煤层倾角20°～40°。
开拓方式为斜井底板茅口集中运输大巷。
瓦斯相对涌出量为51.64m3／t。
该煤矿瓦斯突出较为严重，可采层四、五、六号煤层及不可采的三号煤层均发生过突出，资料记载有230次，其中三号层23次，四号层108次，五号层82次，六号层17次。
千吨以上突出二次，最大突出量3500t。
矿山开采课程设计实例
矿山开采课程设计实例一、教学目标本课程的教学目标是使学生掌握矿山开采的基本概念、原理和方法，了解矿山开采对环境的影响和安全生产的知识，培养学生运用矿山开采技术解决实际问题的能力。
具体分解为以下三个方面的目标：1.知识目标：（1）了解矿山开采的基本概念、类型和工艺流程。
（2）掌握矿山开采的环境影响评价和环境保护措施。
（3）熟悉矿山安全生产法律法规和应急预案。
2.技能目标：（1）能够运用矿山开采原理分析实际问题。
（2）具备矿山开采环境影响评价和治理的能力。
（3）掌握矿山安全生产管理和事故处理的方法。
3.情感态度价值观目标：（1）培养学生热爱矿山事业，树立正确的职业观念。
（2）增强学生的环保意识，提高矿山环境保护的自觉性。
（3）培养学生遵纪守法，注重安全生产的职业道德。
二、教学内容本课程的教学内容主要包括矿山开采的基本概念、原理和方法，矿山开采对环境的影响和安全生产的知识。
具体包括以下几个方面的内容：1.矿山开采的基本概念、类型和工艺流程。
2.矿山开采的环境影响评价和环境保护措施。
3.矿山安全生产法律法规和应急预案。
4.矿山开采技术发展趋势和产业政策。
5.矿山环境保护和可持续发展。
三、教学方法为了实现本课程的教学目标，我们将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。
通过丰富的教学手段，激发学生的学习兴趣，提高学生的主动性和积极性。
1.讲授法：用于传授矿山开采的基本概念、原理和方法，以及相关法律法规和政策。
2.讨论法：通过分组讨论，培养学生的团队协作能力和解决问题的能力。
3.案例分析法：分析实际案例，使学生更好地理解矿山开采的环境影响和安全生产的知识。
4.实验法：进行矿山开采模拟实验，提高学生的实践操作能力。
四、教学资源为了保证本课程的教学质量，我们将选择和准备以下教学资源：1.教材：《矿山开采技术》、《矿山环境保护》等。
2.参考书：《矿山安全生产法律法规》、《矿山应急预案》等。
3.多媒体资料：教学PPT、视频、图片等。
矿山的课程设计
矿山的课程设计一、教学目标本课程旨在让学生了解矿山的形成、种类、开采和保护等方面的知识，掌握一定的矿山地质学基本概念和技能，培养学生的实践能力和创新精神，提高学生对矿山资源的合理利用和环境保护的意识。
具体目标如下：1.知识目标：学生能够理解矿山的基本概念、形成原因、开采方法及其对环境的影响；掌握矿山地质学的基本原理和知识。
2.技能目标：学生能够运用地质学知识对矿山进行简单的评价和分析；具备一定的实地考察和数据处理能力。
3.情感态度价值观目标：学生能够认识到矿山资源的重要性，理解合理利用和保护矿山资源的意义，培养热爱科学、关注社会、珍惜资源的情感态度和价值观。
二、教学内容本课程的教学内容主要包括矿山地质学基本概念、矿山的形成与演化、矿山开采技术、矿山环境保护等方面。
具体安排如下：1.矿山地质学基本概念：矿山的定义、分类及其特征；矿山地质学的基本原理和研究方法。
2.矿山的形成与演化：矿床的形成过程、成因类型及其演化规律；主要矿物的特征和识别方法。
3.矿山开采技术：矿山开采的基本方法及其适用条件；矿山开采对地质环境的影响。
4.矿山环境保护：矿山环境问题的产生原因及危害；矿山环境保护的措施和技术。
三、教学方法为提高教学效果，本课程将采用多种教学方法相结合的方式，包括讲授法、案例分析法、实地考察法等。
具体方法如下：1.讲授法：通过讲解矿山地质学的基本概念、理论和方法，使学生掌握相关知识。
2.案例分析法：分析典型的矿山案例，使学生了解矿山开采和环境保护的实际情况。
3.实地考察法：学生参观矿山，亲身体验矿山开采和环境保护的工作。
四、教学资源本课程将充分利用校内外资源，包括教材、参考书、多媒体资料、实验设备等。
具体资源如下：1.教材：选用权威、实用的矿山地质学教材，为学生提供系统的理论知识。
2.参考书：提供相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的课件、视频等资料，提高学生的学习兴趣。
4.实验设备：购置必要的实验设备，为学生提供实践操作的机会。
矿山建设课程设计实例
矿山建设工程课程设计姓名：班级：指导教师：学号：前言本《矿山建设工程》课程设计是对张集矿副井井筒基岩段的施工方案和施工组织的设计。
张集矿井地处淮河冲积平原，设计年生产能力240万吨，采用立井、集中大巷和主要石门分区开拓。
井筒所穿过的主要岩层包括第四纪冲积表土层、基岩风化带和基岩和100m左右的煤系地层；井筒表土层含水丰富，最大涌水量300m3/h，井筒基岩段穿过一个主要含水层，深度在500～540m，井筒穿过的煤层为低沼气无突出危险煤层。
张集矿井副井井内装备有复合材料梯子间，直径250mm排水管路两趟，直径205mm 压风管路一趟，直径150mm洒水管路一趟，动力动力4趟，通讯和信号电缆两趟。
矿井主井担负全矿井煤炭提升，副井担负中央区及全矿井辅助提升并兼作中央区进风，中央风井担负全矿井回风任务。
张集矿井是新世纪我国煤炭开发建设的第一对大型矿井，为满足国家对煤炭的需求，本着节约投资、加快速度的原则，特做出此以张集矿副井井筒基岩段的施工方案和施工组织为内容的课程设计，鉴于设计人水平有限，设计资料并不完善，经验不足，希望指导老师多加批评和指正。
目录1 矿井概况 (2)2 井筒基岩段施工方案 (4)2.1 井筒基岩段施工方案的依据 (4)2.2 施工方案分析 (4)2.3 方案选择 (5)3 钻眼爆破工作 (6)3.1 钻眼机具的选择 (6)3.2 爆破器材的选择 (7)3.3 爆破参数的确定 (7)3.4 编制爆破图表 (14)3.5 钻眼爆破安全技术措施 (15)4 装岩提升工作 (17)4.1 装岩 (17)4.2 提升 (18)5 支护 (28)5.1 凿井吊盘悬吊及悬吊设备 (28)5.2 模板的选择及悬吊设备验算 (29)5.3 混凝土的输料与搅拌 (30)6 井筒施工辅助作业 (32)6.1 压风工作 (32)6.2 通风工作 (33)6.3 排水工作 (33)6.4 其它 (35)7 井筒施工及施工进度 (37)7.1 掘砌循环图标编制 (37)7.2 井筒施工劳动组织 (37)7.3 井筒施工进度 (38)8凿井设备布置 (39)8.1 井筒施工悬吊设备汇总 (39)8.2 井筒凿井设备布置 (39)8.3 天轮平台布置 (39)9 井筒施工安全技术措施 (40)9.1职业健康安全保护措施 (40)9.2冬季、雨季施工注意事项 (41)9.3井内主要设备设施的设置、运行、维修的安全措施 (41)主要参考文献 (47)1．矿井概况张集矿井和井筒的基本情况（设计条件）如下：张集矿井地处淮河冲积平原，地面标高+23.00～+26.40m。
矿山建设工程课程设计
矿山建设工程课程设计姓名：班级：指导教师:学号：中国矿业大学2011年11月前言立井井筒课程设计是我们矿建专业的基础课，是在经过立井生产学习和立井设计与施工课程之后进行的一次课程设计。
这次设计是针对矿山建设工程来实行的，是我对《矿山建设工程》所学知识的一次系统性的整理与检查，同时也是对学校和老师的一次汇报。
这次设计主要包括五沟井田矿井副井基本概况;井筒基岩施工方法和组织设计。
初次设计立井井筒基岩段施工，学生带着认真勤奋的态度来设计,希望尽可能的能把从本书中所学的知识发挥出来，并查阅多本资料,尽量采用新工艺、新思想、新技术，选择正确而且经济合理、技术可行、安全可靠的施工方案和方法.创造安全可行的施工条件、提高机械效率、减轻施工作业人员的劳动强度、提高机械施工效率、保证安全施工，从而获得最佳的经济效益。
这次设计在编写过程中得到盛平、陈坤福老师的热情指导和帮助，许多难题和疑点得到了解决,在此表示衷心的感谢.因为学生在学习过程中对有关安全规范、施工手册及现场实际施工情况不够了解，缺乏现场施工经验，因此在编写过程中难免会出现错误，请各位老师给予批评指正。
编写： 2011年11月目录1.矿井概括.。
.。
.。
...。
.。
...。
.。
.。
......。
...。
..。
.。
22.井筒基岩段施工..。
...。
.。
.。
.。
...。
...。
.。
.。
...。
.。
.。
.。
33.钻研爆破工作。
.。
..。
.。
..。
..。
...。
...。
..。
..。
.。
.。
43。
1钻眼机具的选择.。
.。
....。
.。
...。
.。
.。
...。
....。
..。
.。
.4 3。
2爆破器材的选择.。
.。
.。
.。
.。
.。
...。
..。
....。
53。
3爆破参数的选择。
.。
.。
......。
.。
.....。
.。
...。
.。
.。
.。
.5 3。
4编制爆破图标。
.。
..。
.。
..。
.。
....。
.。
...。
..。
.。
.73.5钻研爆破安全技术措施。
.。
.。
.。
..。
矿山建设课程设计
矿山建设课程设计一、教学目标本课程旨在让学生了解矿山建设的基本概念、流程和关键技术，掌握矿山建设的安全、环保和经济等方面的知识。
通过本课程的学习，学生将能够：1.描述矿山建设的全过程，包括勘探、规划、设计、施工和运营等阶段。
2.解释矿山建设中的关键技术，如矿山地质、矿井设计、矿山机械化等。
3.分析矿山建设的安全、环保和经济问题，并提出相应的解决措施。
4.评估矿山建设的可行性，包括资源评价、技术可行性、经济合理性等。
二、教学内容本课程的教学内容主要包括以下几个部分：1.矿山建设的基本概念，包括矿山的定义、分类和特点。
2.矿山建设的全过程，包括勘探、规划、设计、施工和运营等阶段。
3.矿山建设中的关键技术，如矿山地质、矿井设计、矿山机械化等。
4.矿山建设的安全、环保和经济问题，包括安全法规、环保要求和经济效益等。
5.矿山建设的可行性评估，包括资源评价、技术可行性、经济合理性等。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
1.讲授法：通过教师的讲解，让学生掌握矿山建设的基本概念、过程和关键技术。
2.讨论法：学生分组讨论，培养学生的思考能力和团队合作精神。
3.案例分析法：分析实际案例，让学生了解矿山建设的实际问题和解决方法。
4.实验法：进行矿山建设的模拟实验，让学生亲身体验矿山建设的过程和技术。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的矿山建设教材，作为学生学习的主要参考资料。
2.参考书：推荐学生阅读相关的参考书籍，扩展知识面。
3.多媒体资料：制作精美的课件、教学视频等，提高学生的学习兴趣。
4.实验设备：准备矿山建设相关的实验设备，进行实地操作和模拟实验。
通过以上教学资源的选择和准备，我们将为学生提供全方位的学习支持，帮助他们更好地掌握矿山建设的知识和技能。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用多种评估方式，包括平时表现、作业、考试等。
矿山电工课程设计 - 副本
矿山电工课程设计 - 副本引言矿山电工课程设计是在矿山电工领域的专业课程中非常重要的一环。
本文档将详细介绍矿山电工课程设计的内容和实施步骤，并给出一份实例课程设计作为参考。
课程设计目标矿山电工课程设计的主要目标是培养学生在矿山电工领域的实际操作能力和综合应用能力。
通过课程设计，学生将能够熟练掌握矿山电工的基本理论、操作技能和安全知识，为今后在实际工作中能够胜任矿山电工的工作做好准备。
设计内容与步骤矿山电工课程设计的内容主要包括以下几个方面： 1. 矿山电气设备的基本知识和原理 2. 矿山电气设备的安装和维护 3. 矿山电气设备的故障排除和维修 4. 矿山电气设备的安全操作和管理步骤一：课程设计准备在开始进行矿山电工课程设计之前，需要先进行充分的准备工作。
包括： 1. 材料准备：收集和整理与矿山电工相关的教材、参考书籍和资料。
2. 设备准备：保证教学实验室中的电气设备完好，并且具备相应的安全措施。
3. 教材准备：根据课程的教学目标和内容，编写适合学生学习的教材，包括讲义、实验指导书等。
步骤二：课程设计实施矿山电工课程设计的实施包括教学和实验两个方面。
具体步骤如下：教学1.课堂教学：教师通过讲授相关的理论知识和技能，让学生对矿山电工的基本原理和操作技巧有所了解。
2.案例分析：通过分析实际案例，让学生了解矿山电气设备的故障排除和维修的实际操作步骤。
3.实地考察：组织学生到矿山实地考察，让他们亲身感受和了解矿山电工的实际工作环境和要求。
实验1.实验准备：安排相应的实验内容和实验材料，确保实验室的设备正常运行。
2.实验指导：教师对学生进行实验指导，帮助他们掌握实验操作技巧和安全措施。
3.实验报告：学生需要完成相应的实验报告，总结和归纳实验结果，并提出自己的思考和建议。
课程设计实例下面是一份矿山电工课程设计的实例，供参考。
课程名称：矿山电气设备的安装和维护课程目标通过学习本课程，学生将能够掌握矿山电气设备的安装和维护的基本原理和操作技巧，了解安装和维护过程中可能遇到的问题和应对方法。
第8次课(矿山设计实例)
本矿区水文地质条件比较复杂，地下涌水比 较大。 西矿段和东矿段地下涌水量见表2-1。
开采标高 （注 最 大 100000 70000 正 常 30100 22000 东区 西区
-505
82000
29000
西区
按地质图纸具体讲解。
3 矿山开采现状
矿山设计实例
第8次课
一、矿山设计阶段 二、地下矿设计基本流程
三、莱新铁矿初步设计简介
四、莱新铁矿施工图设计
一、矿山设计的几个阶段
一个矿山建设项目一般经过以下几个阶段： 资源地质勘探 → 项目建议书 → 可行性研究 报告 → 初步设计 → 施工图 → 组织施工和购 置设备→试车和验收，交付生产。 矿山设计包括可行性研究、初步设计和施 工图三个阶段。
4.4 矿山基建工程
一、基建工程量的内容 莱新铁矿二期工程基建工程量包括： 1）竖井部分：新开凿的副井，现有副井延深，矿石 溜井，破碎系统回风天井、泄水井、采区天、溜井， 电梯井，东、西主回风井。 2）平巷部分：-255m水平车场，运输平巷，-305m 车场、-455m水平车场，运输平巷，-205m回风巷和405m部分车场和回风巷，注浆分段巷道、联络巷， 水仓。 3）东、西矿段的采区斜坡道。 4）硐室部分：破碎硐室，水泵房，中央变电所，电 机车修理硐室，铲运机修理硐室，等候室，采区变电 所，火药库硐室，振动放矿硐室、等候硐室。
共设置5条井筒，划分为3个采区（西矿段305m以上、西矿段-305m～-505m、东矿段305m以上）。 1）竖井 （1）主井 将原副井改为箕斗井，向下延深服务到-505m 水平，安装9m3单箕斗，利用已有的KMT-2.8×6 型多绳提升机，电动机功率为1250kW，设地下 破碎，作为东、西矿段矿体开采的矿石提升井。 （2）1#副井 即现有主井不延深，用于矿山开采的辅助提 升，称作1号副井。
矿山安全课程设计最终版
上部的采空区进行灌浆。这种灌浆方法适用于开采老窑多的易自燃、特厚煤层。
、随采随灌：就是随采煤工作面推进同时向采空区灌浆。在
灌浆过程中，灌浆与回采保持有适当的距离，以免灌浆影响回采工作，随采随灌用于自然发火期短的煤层。
、采后封闭灌浆：可以利用钻孔向工作面后部采空区内注浆；
采空区封闭后，在密闭墙上插管灌浆，防止停采线遗煤自燃。
大于2mm加少量水就能制成浆液且细小颗粒应占大部分对于粘土d小于或等于01mm的颗粒应占60到70页岩d小于或等于0077mm者应该占70到75固体混合物浓度一般在2530选取的灌浆材料除满足以上的基本性能要求以外还要求其来源丰富运输和加工成本低尽量不占用或少占用耕地和良田我国煤矿灌浆材料多为黄土为主且此矿地表有丰富的黄土可供利用
浆材的选取：
材料不含可燃物或可以阻燃。
大于2mm，加少量水就能制成浆液，且细小颗粒应占大部分，对于粘土，d小于或等于0.1mm的颗粒应占60%到70%，页岩d小于或等于0.077mm者应该占70%到75%
a)易脱水，具有一定的稳定性。
b)收缩率小。
c)便于开采，运输和制备，来源广，成本低。
d)不含催化物质。
⑴南回轨联巷上口冒顶高12米，木充顶。冒顶三处，2-3口，冒高3.5米，7口处，长8.0米，冒高3.0米，10口处冒高2.0米。
⑵北回联巷口向北42米下帮口石闭，再向北40米上帮口石闭，再30米后，共48米顶空0.5-1.0米，再后30米顶空4.0-5.0米。U型钢支护为喷浆。
《矿山设计原理》PPT课件
按技术可能性确定生产能力的方法有三种：按同时回采矿块数、按年下降 速度和按新水平准备。
精选PPT
5
2.矿山生产能力的确定和验证
2.2矿山生产能力的确定方法 2.2.1技术上可能的矿山企业生产能力 1.按合理开采顺序同时回采矿块数确定矿山生产能力
原理：一个矿山可同时回采的矿块是有限的，最多可同时回采矿块同时 生产时所达到的总生产能力即为矿山所可能达到的最大生产能力。
部运输等。
最后确定的矿山企业生产能力应该在以上几个条件同时允许的 范围内。
显然，在以上三个方面的主要影响因素中，后两个方面不是矿山设计者能
确定的（实际上是两个限制条件），而根据矿床开采自然条件来确定或者验
证矿山企业可能的生产能力是矿山精设选P计PT者的任务。
4
2.矿山生产能力的确定和验证
2.2矿山生产能力的确定方法
S — 矿体水平可采面积，从所设计矿山阶段平面图上计算（量取）实际 值；
γ—矿石体重，取地质报告中给出值； K—工业矿石回收率，通过采矿设计计算，注意！不是矿块工业矿石回收
率，是全矿工业矿石综合回收率； ρ—废石混入率（贫化率），通过采矿方法设计计算出，初步验证可取类
似矿山值； V— 矿床开采年下降速度，根据所设计矿山的矿体赋存条件和开采方式，
ρ—废石混入率（贫化率），%;
Tk— 阶段开采时间，年。 精选PPT
11
2.矿山生产能力的确定和验证
2.2矿山生产能力的确定方法 2.2.1技术上可能的矿山企业生产能力 3.按新阶段准备时间确定矿山生产能力
式中有关参数的选取： Qj—阶段中可采矿石工业储量
在开拓系统设计划定阶段范围后，依据地质储量分布计算出各阶段 内的可采工业储量。
采矿业中的矿山工程设计与施工案例分析
采矿业中的矿山工程设计与施工案例分析矿山工程设计与施工是采矿业中至关重要的环节，它们直接关系到矿山开采的效率和安全。
本文将通过分析两个矿山工程设计与施工的案例，以探讨其中的挑战和解决方案。
一、案例一：深水溶岩矿山的施工设计深水溶岩矿山位于一个偏远且地形复杂的地区，挖掘难度极大。
在进行施工设计之前，工程团队面临以下主要挑战：1. 地质环境复杂：该地区地下水位高，溶岩层与地形交错复杂，需充分考虑岩层稳定性和水文地质条件。
2. 水力条件严峻：由于地下水位高，需要采取合理的排水系统来维持施工现场的干燥，以确保安全施工。
为应对上述挑战，工程团队采取了以下解决方案：1. 精确的地质勘探：通过多次地质勘探和试验，准确了解地下岩层和水文地质条件，为施工提供准确的数据支持。
2. 高效的排水系统：针对高地下水位的问题，设计了一套高效可靠的排水系统，包括井眼排水和隧道内排水，确保施工现场保持干燥，提高施工效率。
通过上述措施的实施，深水溶岩矿山的施工设计取得了显著的成功。
工程团队克服了地质环境复杂和水力条件严峻等挑战，实现了高效、安全的施工。
二、案例二：地下煤矿的设计与施工地下煤矿的设计与施工一直是矿山工程中的重点和难点。
以下是一个地下煤矿设计与施工的案例，分析了其中的一些问题和解决方案。
1. 地质条件复杂：该煤矿所处地质条件复杂，存在煤层赋存不均匀、煤质差异大等问题。
这对矿井通风、支护等方面提出了更高的要求。
解决方案：通过详细的地质勘探，确定煤层的赋存情况和煤质变化规律，制定科学合理的矿井通风方案，并采取适当的支护措施，确保煤矿的安全稳定开采。
2. 矿压问题：地下煤矿开采时，往往会面临矿压导致的岩层变形和煤层塌陷等问题。
解决方案：在煤矿开采过程中，采用有效的支护措施，如采用高强度的钢支撑和岩层注浆加固等技术手段，以增加岩层和煤层的支撑力，减少岩层变形和煤层塌陷的风险。
通过上述的问题分析和解决方案，可以看出地下煤矿设计与施工中需要综合考虑地质条件、通风、支护等多个因素，采取科学合理的措施，以保障煤矿的安全、高效开采。
矿山专业的课程设计
矿山专业的课程设计一、教学目标本课程的教学目标是使学生掌握矿山专业的基本概念、原理和方法，培养学生对矿山资源的开发、利用和保护的意识和能力。
具体来说，知识目标包括了解矿山的基本概念、掌握矿山资源的开采和利用原理、了解矿山环境保护的方法。
技能目标包括能够运用矿山专业知识和方法分析解决实际问题、能够进行矿山资源的和评价、能够制定矿山环境保护方案。
情感态度价值观目标包括培养学生对矿山资源的珍惜和保护意识、培养学生对矿山安全的重视、培养学生对矿山环境保护的责任感。
二、教学内容本课程的教学内容主要包括矿山专业的基本概念、原理和方法。
具体包括矿山概述、矿床地质、矿山开采技术、矿山环境保护等方面。
教学内容将按照矿山专业的发展趋势和实际需求进行和安排，确保内容的科学性和系统性。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法。
包括讲授法、讨论法、案例分析法、实验法等。
讲授法用于传授基本知识和理论，讨论法用于培养学生的思考和分析能力，案例分析法用于培养学生解决实际问题的能力，实验法用于培养学生的实践操作能力。
同时，将采用多媒体教学和现场教学等方式，丰富学生的学习体验。
四、教学资源为了支持教学内容和教学方法的实施，本课程将选择和准备适当的教学资源。
教材方面，将选择权威的矿山专业教材，并结合国内外的实际情况进行讲解。
参考书方面，将推荐学生阅读相关的矿山专业书籍和论文，以拓宽知识面。
多媒体资料方面，将收集和制作与矿山专业相关的视频、图片和图表等，以直观地展示矿山的情况。
实验设备方面，将利用学校实验室的设备，进行相关的实验操作，培养学生的实践能力。
五、教学评估本课程的评估方式将包括平时表现、作业和考试等几个方面，以全面客观地评价学生的学习成果。
平时表现将根据学生在课堂上的参与度、提问和回答问题的表现等进行评估。
作业方面，将布置课堂作业和课后作业，要求学生在规定时间内完成，并进行批改和反馈。
考试方面，将设置期中和期末考试，考试内容将涵盖课程的主要知识点，考试形式可以是闭卷考试或开卷考试，根据实际情况进行选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第8次课
一、矿山设计阶段 二、地下矿设计基本流程 三、莱新铁矿初步设计简介 四、莱新铁矿施工图设计
一、矿山设计的几个阶段
一个矿山建设项目一般经过以下几个阶段： 资源地质勘探→项目建议书→可行性研究 报告→初步设计→施工图→组织施工和购 置设备→试车和验收，交付生产。
矿山设计包括可行性研究、初步设计和施 工图三个阶段。
最大
正常
备注
-305
100000
30100
东区
-305
70000
22000
西区
-505
82000
29000
西区
按地质图纸具体讲解。
3 矿山开采现状
莱新铁矿开采的是西尚庄铁矿床，矿床分为 西矿段和东矿段。矿山一期工程主要开采西矿段305m以上矿体，主要开采水平为-255m和-305m 水平。
1）一期工程开拓系统 矿山采用竖井开拓，在西矿段东端部布置两 条罐笼井： （1）主井：为单罐双层单车罐笼井，井筒净 直径为5.5m，自地表+178.8m～-305m，安装 JKMD-2.8×4落地式多绳摩擦轮提升机，电机功 率为800kW。主井主要承担矿石和人员上下井的 提升任务，兼做矿山的进风井。
目前莱新铁矿一期工程只开采西矿区-305m水 平以上的铁矿石，由于地下水较大，岩石较破碎 ，采矿方法存在一些问题，投产以来，生产能力 偏低，2007年采出铁矿石只有30万t左右。
鲁中冶金矿业集团公司为了加快莱新铁矿的发 展，也是为了鲁中冶金矿业集团公司自身的发展 ，决定开采莱新铁矿西矿区-305m～-505m和东 矿区-305m水平以上的矿石。
二、地下开采矿山设计的基本流程
针对采矿专业主要包括以下基本流程： 1. 确定采矿方法
按地压管理的回采空区处理方法不同分为空场法、 崩落法和充填法。根据每次回采高度又分为分层、 分段和阶段三类。 2. 产量验证
对于无底柱分段崩落法采用有效进路进行产量验 证；对于其它采矿方法一般采用矿块法进行产量验 证；此外，还应按年下降速度和新水平准备时间同 时进行验证。 3. 开拓系统布置
2 地质
本次初步设计依据的地质报告是山东省地质 局第一地质队于1980年6月提交的《山东省莱芜 铁矿西尚庄矿区详细勘探地质报告》，报告提交 铁矿石表内储量B+C+D级4408.99万t，其中B+C 级3963.84万t，D级445.15万t。
矿床成因类型为接触交代型磁铁矿床。
矿体总体走向NE67°，全长2414m，分六 个矿带，十六个矿体，各矿带矿体产状平缓。其 中O、Ⅰ、Ⅱ、Ⅲ矿带位于西矿段，Ⅳ、Ⅴ矿带 位于东矿段。其中Ⅰ矿带的Ⅰ-2矿体为西矿段的 主矿体，Ⅳ矿带的Ⅳ-1矿体为东矿段的主矿体。
矿体围岩主要为大理岩，蚀变闪长岩、 矽卡岩化闪长岩以及矽卡岩等。
矿石中矿物主要为磁铁矿，其次为赤铁 矿、假象赤铁矿、褐铁矿、黄铁矿、黄铜 矿及辉铜矿。
脉石矿物主要为蛇纹石、方解石、金云 母、绿泥石、透辉石、斜长石、绿帘石、 石英等。
西矿段矿石主要为原生磁铁矿，稳定性 较好，但局部具有粉矿，稳固性较差。东 矿段矿石为原生磁铁矿和氧化矿，且粉矿 含量较多，矿体稳固性较差。
Ⅰ-2 矿 体 分 布 于 3 ～ 5 勘 探 线 间 ， 埋 深 218709m，上部标高在-38m～-538m之间。矿体呈 层状、囊状，长1336m，最大延深482m。厚度一 般10～20m，最大厚度达115m，在囊状矿体部分。 矿体总体走向NE，倾向NW，倾角20°～27°。
Ⅳ-1 矿 体 分 布 于 -7 ～ -16 勘 探 线 间 ， 埋 深 253～442m，上部标高在-60～-262m之间。矿体 呈不规则的扁豆状体，局部呈透镜状。长1146m， 最大延深356m。厚度一般40m，最大厚度达91m。 矿体总体走向NE，最大延深NW，倾角20°左右。
●井位必须布置在开采错动界线以外，服务年限一般为6～7年， 阶段高度一般为60ｍ、90ｍ、120ｍ、180ｍ。
●开拓系统要包括矿石、岩石、人员材料、工辅（包 括通风、排水、供电、压气、供水等）等系统，除 通风外，工辅系统要委托其它专业考虑。
矿区内地层自上而下有第四系、第三系、中
奥陶系及燕山期闪长岩。按岩石的导水性和富水 程度划分，含水层为第四系冲洪积砂砾层和中奥 陶系马家沟组灰岩岩溶裂隙承压含水层，隔水层 是第三系砂岩和燕山期闪长岩。
本矿区水文地质条件比较复杂，地下涌水比 较大。
西矿段和东矿段地下涌水量见表2-1。
开采标高 （m）
地下水涌水量（m3/d）
（2）副井：罐笼井，井筒净直径为4.5m，自地表 +175m～-305m，安装JKMD-2.0×4落地式多绳摩擦轮提 升机，电机功率为280kW。副井主要承担材料、废石及设 备提升，内设梯子间，兼做矿山的回风井。
阶段高度50m，主要运输水平为-255m、-305m，回 风水平为-205m水平，采用10t电机车牵引1.2m3矿车运输 矿岩，轨距为600mm。
4. 设备和材料消耗计算 包括基建投资和生产消耗两部分，委托工经和技
经专业计算。 5. 编写说明书和出图
三、莱新铁矿初步设计简介
1 概况 2 地质 3 矿山开采现状 4 本次初步设计采矿专业设计情况
1 概况
莱芜莱新铁矿有限责任公司原为山东新汶矿业 集团有限责任公司投资建设的铁矿山，2005年投 产，设计规模为年产50万t铁矿石。2006年鲁中 冶金矿业集团公司收购此矿，成为鲁中冶金矿业 集团公司控股的采选矿山。
截止2007年末设计计算的保有地质储量为 B+C+D级4017.55万t，其中B+C级3635.81万t， D级381.74万t。
西尚庄矿区是一相对独立的水文地质单元， 其范围和水文地质边界条件以F5断裂为界北与谷 家台单元相接，以F3断裂为界东与叶家庄单元为 邻，西部以F4断裂为界，南部边界为东西向的塔 子——石门官庄断裂。汶河由矿区北部流过，距 离矿区2km。
目前，-305m和-255m均有生产工作面，两个阶段同 时生产。
2）采矿方法和装备水平
矿山现采用的采矿方法主要有分段空场嗣后胶结充填 法和上向进路充填法。
