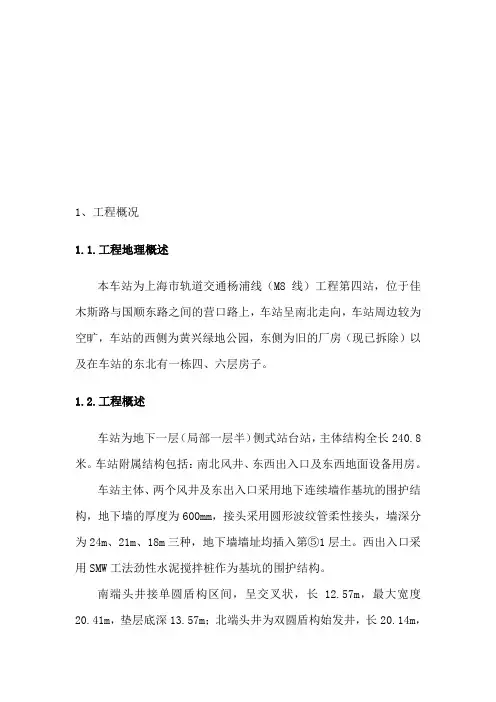

1、工程概况1.1.工程地理概述本车站为上海市轨道交通杨浦线（M8线）工程第四站，位于佳木斯路与国顺东路之间的营口路上，车站呈南北走向，车站周边较为空旷，车站的西侧为黄兴绿地公园，东侧为旧的厂房（现已拆除）以及在车站的东北有一栋四、六层房子。
1.2.工程概述车站为地下一层（局部一层半）侧式站台站，主体结构全长240.8米。
车站附属结构包括：南北风井、东西出入口及东西地面设备用房。
车站主体、两个风井及东出入口采用地下连续墙作基坑的围护结构，地下墙的厚度为600mm，接头采用圆形波纹管柔性接头，墙深分为24m、21m、18m三种，地下墙墙址均插入第⑤1层土。
西出入口采用SMW工法劲性水泥搅拌桩作为基坑的围护结构。
南端头井接单圆盾构区间，呈交叉状，长12.57m，最大宽度20.41m，垫层底深13.57m；北端头井为双圆盾构始发井，长20.14m，宽16.8m，垫层底深14.06m。
车站北标准段长41.65m，宽16.5m，垫层底深12.27m；南标准段长44.5m，宽16.5m，垫层底深12.26m；南端渐变段长65.5m，宽9.91～12.55m，垫层底深11.85m；车站中间站台段长65.5m，宽25.7m，垫层底深12.28m，基坑坑底以下24m设桩径φ600mm抗拔桩，共62根。
1.3.工程地质概述：1.3.1.水文地质：车站范围内潜水主要赋存于第（②2层）砂质粉土中，其主要补给来源为大气降水，水位随季节面变化，水位埋深0.5～0.7m；承压水埋藏于砂质粉土中，第⑦层土顶埋深为30.0m左右，其水头埋深为5.90m。
1.3.2.基坑开挖范围各土层描述：根据地质勘察报告，车站场地30.60m以上的地基土主要为上海地区吴淞江故道地层沉积组合，浅层分布有较大厚度的砂质粉土层（②2层）、淤泥质土层及粘性土层（④、⑤1层），土层分布较稳定。
受吴淞江古河道的切割，场地内缺失第③层灰色淤泥质粉质粘土代之分布有厚度较大②3层砂质粉土，其它各土层层序完整，分布较稳定。
地下三层地铁车站深基坑降水设计
地下三层地铁车站深基坑降水设计摘要：针对上海轨道交通某地下三层“T”型超深换乘基坑工况及水文地质特点，考虑拟建场地位于古河道沉积区，受古河道侵切和冲击，缺失⑥层坚硬土。
第⑤3-2层与⑦2层分布十分不均匀，且存在水力联系。
本文以以地勘报告及水文详勘报告为依据，根据水位埋深及出水量，对车站换乘基坑降水井布置进行设计，根据抽水试验及时反馈优化方案，提出了深基坑最优地下水降水方案，制定基坑降水井应急预案。
关键词：超深基坑、基坑降水设计、抽水试验一、工程概况本工程为上海轨道交通工程某车站地下三层“T”型换乘基坑，长度为37.7m，宽度为27.2m。
车站按双柱三跨框架结构设计，车站采用明挖法施工。
换乘节点底板埋深约27m，采用1200mm厚地下连续墙+600mm厚双层衬砌结构，墙长55m(含7m素砼隔断承压水)，插入比为1：0.78。
二、工程地质概述勘察成果表明，拟建场地位于古河道沉积区，缺失⑥层，对基坑开挖造成影响的土层为①1、②、③、③t、④、⑤1、⑤2、⑤3-1、⑤3t、⑤3-2、⑦2层，换乘结构底板底部位于⑤3t层。
由于古河道的冲积影响，第⑤3-2层与⑦2层分布不均匀；根据本次勘察，揭露的⑤2层、⑤3t层、⑤3-2层为微承压水含水层，⑦2层为承压含水层，⑤3-2层和⑦2层存在水力联系。
根据上海市工程实践，(微)承压水水位埋深年呈周期变化，⑤2层、⑤3t层、⑤3-2层微承压水一般埋深变化范围为3.0m～11.0m，⑦2层承压水一般埋深变化范围为3.0m～12.0m。
三、基坑降水设计1、基坑降水设计参数本工程降水设计水文地质参数如下表：表3.2-1 抽水试验参数表结合本工程岩土工程勘察报告及水文地质专项勘察，本工程微承压水第⑤2层及第⑤3t层水头按照4.66m计算，第⑤3-2层及第⑦2层承压水水头均按7m考虑。
2、基坑稳定性分析本工程基坑开挖深度较深面临承压水突涌危险，为保证基坑开挖安全必须对第⑤2层、第⑤3t层、第⑤3-2层微承压含水层及第⑦2层承压水进行基坑抗突涌验算。
[上海]大型超深基坑降水、挖土和支撑施工方案
![[上海]大型超深基坑降水、挖土和支撑施工方案](https://img.taocdn.com/s3/m/a8272282227916888586d79f.png)
上海市大型超深基坑降水、挖土和支撑施工方案一、工程概况1)本工程位于上海市中心枢纽卢湾区A版块，东临嵩山路，南至太仓路，西邻马当路，北靠兴安路，两地块之间为黄陂南路，建成后为两幢楼高99.99米共二十四层的超五星级国际酒店。
基地面积约为10244m2，总建筑面积约为101,684m2，两地块均各自含有5层地库。
挖深为20.45～21.95米左右，局部集水井部位挖深达24.65米。
2.围护设计概况1)本工程基坑属于一级基坑，支护体系采用“两墙合一”―1米厚地下连续墙加五道钢筋混凝土水平支撑。
2)地下连续墙深38m～43m不等，标准槽段为6m，地下墙采用圆形柔性锁口管接头形式，砼设计强度等级为水下C30，地下连续墙抗渗等级P8。
3.工程地质资料层号土层名称层厚m层底标高颜色二、基坑的降排水施工措施2.1基坑的明排水1、在挖土的同时按10m左右间距挖好明沟，明沟中的水最终汇集到集水井中，每个挖土区设二个集水井；2、开沟做支撑时，在支撑旁挖200×100断面的排水沟，使支撑沟槽内不积水。
2.2降水施工方案1、水文地质条件分析：根据勘察报告，按其水文地质特性，本场地的地下水类型可分为两类：潜水型与承压水型。
2、降水的设计计算及方案1.方案设计与施工的依据①本工程岩土工程详细勘察报告②DGJ08-11-1999《岩土工程勘察规范》2.真空疏干管井布置a)真空疏干管井布置原则一般根据基坑面积按单井有效抽水面积A（井的经验值为一般为200㎡～250㎡）来确定，而经验值是根据场地潜水含水层的特性及基坑的平面形状来确定。
本工程基坑面积约为4249㎡，根据以往的布井经验，可按200㎡布一口井来计算，采用多级滤水管，并加真空的措施，以确保每口井的出水量。
ii.井的结构设计1.井口：井口应高于地面以上0.50m，以防止地表污水渗入井内，一般采用优质粘土或水泥浆封闭，其深度不小于3.00m。
2.井壁管：各类管井的井壁管均采用焊接钢管，井壁管直径φ250mm（内径）。
上海真空深井降水方案范文
上海真空深井降水方案范文地基处理。
轻型井点降水和真空降水是种方法么轻型井点：轻型井点是沿基坑四周每隔一定距离埋入井点管（直径38--51MM，长5--7M的钢管）至蓄水层内，利用抽水设备将地下水从井点管内不停抽出，使原有地下水降至坑底以下。
在施工过程中要不断的抽水，直至施工完毕。
喷射井点：当基坑较深而地下水位又较高时，采用轻型井点要采用多级井点，这样，会增加基坑挖土两、延长工期并增加设备数量，显然不经济的。
因此，当降水深度超过8m时，宜采用喷射井点，降水深度可达8--20m。
喷射井点的设备，主要由喷射井管、高压水泵和管路系统组成。
电渗井点：对于渗透系数很小的土（K小于0.1m/d），因土粒间微小空隙的毛细血管作用，可以采用的方法。
电渗井点是井点管作阴极，在其内侧相应地插入钢筋或钢管做阳极，通入直流电后，在电场的作用下，使土中的水流加速向阴极渗透，流向井点管。
这种方法耗电多，只在特殊情况下使用。
管井井点：管井井点就是沿基坑每隔一定距离设置一个管井，每个管井单独用一台水泵不断抽水来降低水位。
这在地下水量大的情况下比较适用。
深井井点：当降水超过15m时，在管井井点采用一般的潜水泵和离心泵满足不了降水的要求，可加大管井深度，改采用深井泵即深井井点来解决。
深井井点一般可降低水位30--40m，有的甚至可以达到100m 以上。
常见的深井泵有两种类型：电动机在地面上的深井泵及深井潜水泵（沉没式深井泵）。
大口径井点和深井井点差不多，只是一个是加深度，一个是加大口径。
真空井点降水与深井管井降水如何选择这要根据施工地具体情况进行选择。
真空井点降水施工方法用于地下水位比较高的施工环境中，是土方工程、地基与基础工程施工中的一项重要技术措施，能疏干基土中的水分、促使土体固结，提高地基强度、同时可以减少土坡土体侧向位移与沉降，稳定边坡，消除流砂，减少基底土的隆起，使位于天然地下水以下的地基与基础工程施工能避免地下水的影响，提供比较干的施工条件，还可以减少土方量、缩短工期，提高工程质量的保证施工安全。
上海真空深井降水方案范文
一、轻型井口降水的施工方案北辰区桃花寺城中村改造项目深井降水方案一、工程概况工程地点：天津市北辰区津保高速与外环线交口建设单位：天津津房置业有限公司监理单位：京津监理公司施工单位：浙江欣捷建设有限公司本工程地下一层，自然地面标高-2.0米。
围护概况：围护采用深层搅拌桩，深度为11.5m。
二、地基土及地下水的特征本工程场地，根据地质勘察报告，基地范围内主要由饱和粘性土、粉性土和沙土组成。
为确保基坑开挖及施工的顺利进行，拟采用深井降水。
降水目的：疏干基坑开挖层的地下水，使开挖层中含水量降低，确保基坑开挖出土时不对环境造成影响。
三、深井的布置为了确保周边建筑和管线的安全，为了降低基坑地下水位，根据工程实情和工程经验，按每口井降水有效面积20平方米计算，拟在本工程基坑中设置58口降水井（另设13口观测井），疏干井深为11.5米；观测井深为8米。
四、深井降水施工机械及降水材料参数1）深井降水施工机械设备名称功率（KN）数量备注干钻井 37 1 泥浆泵 22 2 空压机 7.5 2）深井降水材料设备材料设备规格数量单位用途井管Φ500 805 M 成井过滤器Φ500 805 M 成井砾料 4#砂 550 T过滤深井水泵 15t/h 25 台抽水真空泵 0.1MPa 5 台辅助真空五、施工工艺工艺流程准备工作→钻机进场→定位安装→开孔→钻井→下水管填沙砾→止水封孔→洗井→下泵试抽→合理安排排水管路及电缆电路→试验→正式抽水→记录六、施工方法1、开凿深井：1）井点布位根据降水要求、降水有效范围，并考虑避开桩位、土体加固区、剪力墙、地下结构及楼板梁，以有利于土方施工、有利于拆除为原则，实际施工井位可现场协调。
2）井管安装：首先用于钻机成孔，成孔孔径深度达到设计要求深度后，然后将深井管吊入孔中，并使管下口悬挂于井底0.5m，稍加固定，沿钢管外围四周均匀地投入粗沙，填沙至自然地面标高下4.0m处，投入粘土封口，以防漏气。
[上海]基坑深井降水专项施工方案(附图丰富)_secret
![[上海]基坑深井降水专项施工方案(附图丰富)_secret](https://img.taocdn.com/s3/m/cd62b1c73169a4517623a32f.png)
（SH.BRTR.JSJ-001）
2009 年 11 月 3 日
目录
1．编制说明 ............................................................................................................................................ 1 1．1 编制内容 ................................................................................................................................. 1 1．2 编制依据 ................................................................................................................................. 1
6．2．1 试验的目的及内容.................................................................................................... 6 6．2．2 抽水试验工作量布置................................................................................................ 6 6．2．3 抽水试验设计............................................................................................................ 7 6．2．4 结果统计与分析........................................................................................................ 7 6．2．5 机械设备配置............................................................................................................ 8 7．成孔施工工艺及要求 ........................................................................................................................ 8 7．1 施工准备 ................................................................................................................................. 8 7．2 测放井位 ................................................................................................................................. 8 7．3 埋设护口管 ............................................................................................................................. 8 7．4 安装钻机 ................................................................................................................................. 9 7．5 成井施工 ................................................................................................................................. 9 7．6 清孔换浆 ............................................................................................................................... 10 7．7 下井管 ................................................................................................................................... 10 7．8 围填滤料 ............................................................................................................................... 10 7．9 洗井措施 ............................................................................................................................... 10 7．10 封井措施 ............................................................................................................................. 11 7．11 排水 ..................................................................................................................................... 12 8．施工过程中井管的保护措施........................................................................................................... 12 9．降水技术要求 .................................................................................................................................. 12 10．质量保证措施 ................................................................................................................................ 12 11．安全保证措施 ................................................................................................................................ 13 12．劳动组织和施工进度计划............................................................................................................. 13 13．降水应急预案，设置备用井......................................................................................................... 14 13．1 启用备用井 ......................................................................................................................... 14 13．2 配备降水备用物资.............................................................................................................. 14
上海某实例工程基坑真空深井降水方案
XXXXXXXXXXXXXXXXXXXXXX有限公司上海XXXXX工程基坑降水施工方案目录1 工程概况 (3)2 编制依据 (3)3 地质条件 (3)4 降水方案设计 (4)5 成井施工 (6)6 降水运行 (8)7 基坑降水运行及土方开挖期间应急处理预案 (9)8 质量保证措施 (10)9 安全文明施工措施 (12)10 资源配置 (14)11工程进度计划 (16)12附图 (16)1 工程概况1.1本基坑南侧。
，西侧临。
路，北侧临近。
路，主体结构为一幢14层（局部15层）商务办公用楼和一幢28层住宅楼组成，住宅楼和商办楼，地下均二层：地下一层(车库)、地下二层(人防)，自然地坪标高为4.22m（绝对标高），基坑开挖深约10m,基坑面积约8100m2。
1.2 基坑围护利用老围护和新围护相结合,采用钻孔灌注桩和水泥土搅拌桩作为挡土、止水体系，水泥土搅拌桩深度-17.200m。
基底深坑部位周边采用两轴搅拌加固，加固深度-19.100m、-16.850m、-13.600m，坑底采用压密注浆封底，封底深度-17.100m、-16.850m、-13.600m。
坑内设两道砼支撑。
1.3基坑周边距道路、地下管线、建筑物等较近。
2 编制依据2.1 。
基坑岩土工程勘察报告2.2 。
基坑围护平面、剖面图2.3 《施工现场临时用电安全技术规范》JGJ46-20052.4 DBJ08-61-97 基坑工程设计设计规程2.5 JGJ/111-98 建筑与市政降水工程技术规范2.6 GB50296-99 供水管井技术规范3 地质条件3.1 地层特性根据勘察资料,本场地 37m深度范围内所揭露的土层均为第四世纪松散沉积物，按成因可分7层分布情况如下：3.2 水文地质根据上述地层情况，本场地浅部地下水属于潜水类型，补给来源主要为大气降水，水位随季节变化。
根据上海市工程建设规范《地基基础设计规范》（DGJ08-11-1999）有关条款，上海地区潜水位年平均埋深一般为0.5—0.7m，考虑最不利条件，水位埋深取0.5m。
[上海]20米深基坑承压水降水施工方案(降水井设计详细)u
![[上海]20米深基坑承压水降水施工方案(降水井设计详细)u](https://img.taocdn.com/s3/m/8441291308a1284ac950436e.png)
xxxx大厦基坑降水方案xxxx建筑设计集团xxxx工程有限公司2009年7月29日目录第一部分工程概况_________________ 1一、场地周边环境1二、基坑围护与支撑情况2三、场地地质与水文情况2四、抽水试验成果介绍3第二部分降水设计分析_____________ 5一、目的5二、降水施工难点分析6三、降水施工对策7第三部分降水设计______________ 7一、疏干管井分析计算7二、微承压管井分析计算11三、承压管井分析计算14四、井点布置17五、降水井工作量18第四部分地下水渗流数值模拟及地面沉降预测与控制19一、渗流计算基本理论19二、承压水位降深计算21三、由降水引起的地面沉降预测25四、降水对保护建筑影响的数值模拟 26五、沉降控制措施30第五部分应急预案________________ 32一、目的32二、电源保证32三、井管保护32四、排水保证措施33五、降水过程中遇到异常现象的处理33第六部分降水施工与管理_______ 35一、施工准备35二、项目管理体系36三、施工机械配备38四、降水井构造与设计要求39五、成井施工工艺与技术要求40第七部分降水保障措施__________ 44一、技术保证措施44二、质量保证措施47三、工期保证措施48四、安全文明施工及环保措施49第八部分封井_________________ 53第九部分专家会审补充意见______ 57附图：___________________________ 58第一部分工程概况xxxxxx大厦工程位于xx长宁区，北临虹桥路、东临玛瑙路、南靠红宝石路、西侧毗临申康宾馆。
图1.1xxxxxx大厦工程位置示意图本工程包括办公楼、公寓式酒店及商业中心，并设有4层地下室，基坑开挖深度为18.83m～20.38m。
工程总用地面积21563㎡，总建筑面积约204675.59㎡。
一、场地周边环境xxxx大厦工程位于长宁区红宝石路300号，北临虹桥路、东临玛瑙路、南靠红宝石路、西侧毗邻申康宾馆。
上海市轨道交通10号线(M1线)一期工程水城路站基坑降水施工方案1250
上海市轨道交通10号线(M1线)一期工程水城路站基坑降水施工方案目录1工程及环境概况2场地工程地质、水文地质条件及评价3编制依据4降水方案5井管构造6施工组织7施工主要机械8施工准备9成井施工10降深控制11质量保证措施，安全制度，文明制度12工期13技术资料整理汇总1、工程及环境概况本工程场地位于长宁区虹桥路与水城路交界处。
该车站为地下二层，全长176m，主体结构宽约17.6m；采用明挖顺作法，车站主体结构基坑挖深约17.39m，西端头井、东端头井基坑挖深约19.24m；基坑主体结构基坑开挖面积约3500 m2，其中第三施工区标准段（10~19轴）基坑开挖面积约1146 m2，西风井（①~⑧轴）基坑开挖面积约1291 m2，挖深约10.5m；基坑采用地下连续墙进行围护，本工程场地自然地面标高为+4.000m。
2、场地工程地质及水文地质条件及基本评价根据地质报告，本工程所涉及的地层主要如下：根据地质报告，拟建场地浅部地下水属潜水类型，补给来源为大气降水及地表迳流，潜水水位埋深一般为0.50～0.70m；第⑤2层、⑤3-2层为微承压水含水层，其中⑤2层的微承压水水头埋深为5.10m，标高为-1.10m；⑤3-2层的微承压水水头埋深为6.75m，标高为-2.75m。
地质条件基本评价：1)基坑主要穿过①、②、③、④层，其中③、④是淤泥质土，为含水量高，压缩系数大、渗透性差、灵敏度高的软弱土层，基坑开挖时易产生流变现象，因此井点降水难度大，对井点降水有较高要求。
2)该基坑底落在⑤1层上，强度较差；3)⑤2层、⑤3-2层为微承压水层，需采取一定的减压措施；4)基坑采取地下连续墙围护措施后，改变了地下水的补给条件，基本不考虑基坑内地下水的水平向补给。
3、编制依据《基坑工程设计规程》上海市标准（DBJ08-61-97）；《基坑工程设计规范》上海市标准（DBJ08-11-97）；《市政地下工程施工及验收规程》（DGJ08-236-1999）；《地基基础设计规范》上海市标准（DGJ08-11-1999）；《地基处理技术规范》（JGJ08-40-94）；甲方提供的工程主体结构有关资料；甲方提供的地质勘察报告；4、降水方案4.1 降水目的：（1）通过降水及时疏干开挖范围内土层的地下水，使其得以压缩固结，以提高土层的水平抗力，防止开挖面的土体隆起；（2）在基坑开挖施工过程时做到及时降低连续墙内基坑中的地下水，保证基坑的干开挖施工的顺利进行；（3）及时降低下部承压水的承压水头，防止基坑底部突涌的发生，以确保施工时基坑底部的安全稳定。
上海地下三层地铁基坑真空深井降水(疏干井和承压井)施工组织设计
目录一、工程概况 1二、地质条件 1三、降水方案 23.1 井点数量布置方案 23.2 承压水井数量布置方案 33.3 降水井数量计算 33.4 降水施工关注要点 43.5 井点封闭措施 5四、工艺流程 6五、施工方法 6六、深井降水技术措施 8七、深井降水安全措施 9八、深井降水井点布置平面图 9真空深井降水施工组织设计一、工程概况二、地质条件1、地形地貌拟建零陵路站位于东安路，车站大部分位于零陵路北侧，南端与在建轨道交通4号线东安路站呈十字交叉。
场地周围以住宅、医院和单位厂房为主。
场地地势较为平坦，地面标高（吴淞高程）一般在3.85～4.69 m之间。
地貌形态单一，属滨海平原地貌类型。
本车站范围地基土分布有以下特点：（1）浅部以饱和粘性土为主，无粉性土分布，第②层褐黄～灰黄色粉质粘土下为第③1层淤泥质粉质粘土和第④1层淤泥质粘土，其中第③1层中夹较多薄层粉性土。
（2）第⑤1层土分布较为稳定，上部粘性较重，向下夹较多薄层粉土，划分为⑤1-1、⑤1-2层两个亚层。
（3）本车站第⑥层缺失，分布次生土层⑤3、⑤4层。
第⑤4层层顶埋深一般在41.50～43.50m，厚度1.30～3.10m左右。
（4）第⑦层可划分为⑦1-1、⑦1-2层两个亚层，其中⑦1-1层顶埋深一般在43.5～45.7m左右；第⑦1-2层层顶埋深约为48.0～50.45m左右。
2、地下水类型据上海地区区域资料地下水主要有浅部粘性土层中的潜水，部分地区浅部粉性土层中的微承压水和深部粉性土、砂土层中的承压水。
据区域资料，承压水位，一般低于潜水位。
浅部土层中的潜水位埋深，离地表面0.3～1.5m，年平均地下水。
上海地下三层地铁基坑真空深井降水（疏干井和承压井）施工组织设计
上海地下三层地铁基坑真空深井降水（疏干井和承压井）施工组织设计目录一、工程概况 1二、地质条件 1三、降水方案 23.1 井点数量布置方案 23.2 承压水井数量布置方案 33.3 降水井数量计算 33.4 降水施工关注要点 43.5 井点封闭措施 5四、工艺流程 6五、施工方法 6六、深井降水技术措施 8七、深井降水安全措施 9八、深井降水井点布置平面图 9真空深井降水施工组织设计一、工程概况二、地质条件1、地形地貌拟建零陵路站位于东安路，车站大部分位于零陵路北侧，南端与在建轨道交通4号线东安路站呈十字交叉。
场地周围以住宅、医院和单位厂房为主。
场地地势较为平坦，地面标高（吴淞高程）一般在3.85～4.69 m之间。
地貌形态单一，属滨海平原地貌类型。
本车站范围地基土分布有以下特点：（1）浅部以饱和粘性土为主，无粉性土分布，第②层褐黄～灰黄色粉质粘土下为第③1层淤泥质粉质粘土和第④1层淤泥质粘土，其中第③1层中夹较多薄层粉性土。
（2）第⑤1层土分布较为稳定，上部粘性较重，向下夹较多薄层粉土，划分为⑤1-1、⑤1-2层两个亚层。
（3）本车站第⑥层缺失，分布次生土层⑤3、⑤4层。
第⑤4层层顶埋深一般在41.50～43.50m，厚度1.30～3.10m左右。
（4）第⑦层可划分为⑦1-1、⑦1-2层两个亚层，其中⑦1-1层顶埋深一般在43.5～45.7m左右；第⑦1-2层层顶埋深约为48.0～50.45m左右。
2、地下水类型据上海地区区域资料地下水主要有浅部粘性土层中的潜水，部分地区浅部粉性土层中的微承压水和深部粉性土、砂土层中的承压水。
据区域资料，承压水位，一般低于潜水位。
浅部土层中的潜水位埋深，离地表面0.3～1.5m，年平均地下水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、工程概况 (1)二、地质条件 (1)三、降水方案 (2)3.1 井点数量布置方案 (2)3.2 承压水井数量布置方案 (3)3.3 降水井数量计算 (3)3.4 降水施工关注要点 (4)3.5 井点封闭措施 (4)四、工艺流程 (6)五、施工方法 (6)六、深井降水技术措施 (7)七、深井降水安全措施 (8)八、深井降水井点布置平面图 (9)真空深井降水施工组织设计一、工程概况二、地质条件1、地形地貌拟建零陵路站位于东安路，车站大部分位于零陵路北侧，南端与在建轨道交通4号线东安路站呈十字交叉。
场地周围以住宅、医院和单位厂房为主。
场地地势较为平坦，地面标高（吴淞高程）一般在3.85～4.69 m之间。
地貌形态单一，属滨海平原地貌类型。
本车站范围地基土分布有以下特点：（1）浅部以饱和粘性土为主，无粉性土分布，第②层褐黄～灰黄色粉质粘土下为第③1层淤泥质粉质粘土和第④1层淤泥质粘土，其中第③1层中夹较多薄层粉性土。
（2）第⑤1层土分布较为稳定，上部粘性较重，向下夹较多薄层粉土，划分为⑤1-1、⑤1-2层两个亚层。
（3）本车站第⑥层缺失，分布次生土层⑤3、⑤4层。
第⑤4层层顶埋深一般在41.50～43.50m，厚度1.30～3.10m左右。
（4）第⑦层可划分为⑦1-1、⑦1-2层两个亚层，其中⑦1-1层顶埋深一般在43.5～45.7m左右；第⑦1-2层层顶埋深约为48.0～50.45m左右。
2、地下水类型据上海地区区域资料地下水主要有浅部粘性土层中的潜水，部分地区浅部粉性土层中的微承压水和深部粉性土、砂土层中的承压水。
据区域资料，承压水位，一般低于潜水位。
浅部土层中的潜水位埋深，离地表面0.3～1.5m，年平均地下水位离地表面0.5～0.7m。
深部承压水位（第⑦层），埋深在3～11m之间。
潜水位和承压水位随季节、气候、潮汐等因素而有所变化。
本次勘察期间测得的潜水水位埋深为0.40～1.90m，通过现场试验测得第⑦1层承压水水位埋深为10.25m。
本工程上海市政设计研究院已考虑在充分考虑交通管线状况下分阶段施工减少对周边环境的影响。
我司认为：在施工期间，在本基坑为地下三层结构，挖深较深，虽采用多道支撑确保基坑稳定，但在基坑降水阶段仍需对原东安路站进行严密监测，确保原建地铁站的安全，若施工不当，仍然会对4#线造成不可估量的损失。
本方案基坑降水必须在基坑整个施工过程中，对坑壁渗漏水情况严加观察，做好对周围环境的监测，尤其是地下管线的沉降及位移，以及周围地面的沉降，并且时刻关注坑内外水位的变化情况等。
三、降水方案根据本基坑挖深在21.6~23.5米，在⑦1层有承压水，因此对本基坑的降水应分为疏干井和承压井两种。
3.1 井点数量布置方案1、第一阶段南北端头井及北风井施工期间，施工两区域内共设8口深井，其中部分只降潜水为一般深井，部分需降承压水为承压井。
南端头井设置3口，北端头井设置2口深井，北风井布置3口，南端头井与北端头井内两口井施工阶段用于降低地下潜水，南端头井东侧一口井用于降承压水，北风井由西向东三口井作用依次为：第一口同时降低潜水与承压水，第二、三口施工阶段仅用于降低地下潜水。
详细位置及用途见第一阶段深井平面布置图。
各井均在打设完毕后开始降水，在底板施工阶段深井井点兼作泄水孔，待结构全部完成后封闭，做好井管在底板埋设处的防水抗渗漏工作。
深井水泵抽水以达到基坑降水和土体排水固结的目的，土体空隙比下降，密实度提高，进而提高土体强度，使基坑内被动土压力增强，减少围护墙体根部的位移，为基坑开挖创造有利条件。
为提高各土层的降水效果，本深井采用带滤孔标准节与一般标准节间隔布置，且使真空能作用于地表以下各土层，将土层中自由水充分吸出，再由深井内水泵排除，根据我司以往众多工程实践，效果特别好；同时，为确保降水不对周围造成影响，采取分层分节降水------降水深度始终控制在每层挖土标高以下1m左右。
3.2 承压水井数量布置方案根据南北端头井挖深在23.5m，根据地质报告所提，本场地埋深约45米下存在第7-1层为承压含水层，椐上海地区已有工程的长期水位观测资料，该层承压水位呈年周期性变化。
根据总包要求第一阶段施工期间在南北端头井东侧各布置1口承压井，其中北面1口兼降潜水与承压水，并在北风井底板施工以后在井口设置压力感应装置及抽水泵，当压力超出警戒线（0.22kg/cm2）时用水泵进行抽水，低于安全线（0.05kg/cm2）停止抽水；南面1口专降承压水，并设置液面感应装置，当承压水头超出超出警戒线（地面下11m）开始抽水，当水头低于安全线（地面下12m）时停止抽水。
3.3 降水井数量计算本计算仅核疏干井（承压井兼做考虑）数量。
一、基坑涌水量计算：1、基坑中心要求降低水位深度S’：S’=21.5-0.5+0.5=21.5m2、地下水位以下井管长度：S=21.5+1/10*20/2=22.5 m3、有效带深度Ho：S / (S+L)= 22.5/ (22.5+3) =0.88，查表：Ho=1.85（S+L）=1.85* （22.5+3）=47.2 m4、影响半径R:现场渗透系数K平均按5*10-6cm/sec计算，即0.00432m/d计算R=2S(HoK)1/2=2*22.5*(47.2*0.00432)1/2=20.3 mro= (140*20/3.14)1/2=29.9 m5、基坑涌水量：(2Ho - S’)S’Q=1.366Klg(R+ ro)-lg ro(2*47.2-21.5)* 21.5=1.366*0.00432*lg(20.3+29.9)- lg29.9=41.1 (m3/d)3.4 降水施工关注要点对于本工程监理环境的特殊性，以及配合现场施工进程，我司对降水措施的必须注意事项如下：1、在工程具备挖土前一个月，进行预降水，为确保基坑挖土顺利，保证基坑的降水量为2方/天/口井的出水量，以后随着挖土的进程，也有约0.5~1方/天/口井的正常出水量；2、挖土前期进行预降水，为保证基坑下部的降水效果，通过增加降水频率，保证每天有8~10次的抽水次数，且根据每口井出水量情况加真空确保出水量；3、根据基坑内布置的深井，应针对基坑周边情况来确定水位观测井，按照我司长期从事井点降水施工的经验，在坑内另设水位观测孔往往不能准确反映该处的水位下降情况，因此按我司做法，将水位观测井与降水井合二为一，即在管顶的盖板上另设置一个专用于观测井内水位的装置，这样既能观测到该井水位情况，也不影响该井的抽水效果；4、深井布置按避开工程桩、土体加固区，以及尽量靠近格构柱便于固定，目前拟定的位置可根据实际情况作微量调整。
待正式深井定位时，即进行深井成孔，各深井成孔皆采用湿钻。
5、考虑到基坑挖深较深，采用分层降水、自上而下的降水方式，以确保上部先降水先开挖之目的，即确保在每层支撑、挖土及垫层施工的前后10天内，保持地下水位在每次挖土面下1米的深度范围。
6、为提高降水效率，本工程采用每节2.0米标准节井管用联接法兰联接，并按拆除顺序分段设置带滤孔标准节，井管底部下滤头长3m，坑底以上所有标准节每节长2.0m，见图。
最终降水标高达到基坑底标高0.5m以下。
7、深井采用ZGJ-50型真空管井式井点，深井成孔直径550mm，考虑到沉渣的因素，每口井的凿井深度相应加深0.5~1m。
8、本工程坑底若有注浆加固区域，则建议在土面挖至离深坑基底6~7m时，再进行注浆施工，否则注浆过早会引起深井管的堵塞，而影响降水效果。
3.5 井点封闭措施底板施工时需在井管内埋设一段φ70水煤气管，钢管上口与底板上表面相平，底板混凝土浇捣时将管口螺丝暂时封住，底板施工完成以后再将管口打开用管道泵深入井点进行降水。
为防止水从钢管外测渗入，钢管埋设时需在管外壁设两道止水片，止水片宽度10cm，两道止水片相隔400mm，上一道止水片距底板面400mm，降水完成以后将关口螺丝拧紧。
详见下图。
深井井管φ70水煤气管止水片底板400400400压力表水泵一般井点封闭北风井承压井点口示意图南端头井东侧承压井设液面感应装置，若承压水头超出安全要求则进行抽水，北风井东侧一口在堵头处设置T 头，分别接压力感应装置及水泵，当压力超出安全范围时用水泵进行抽水。
北风井承压井点口示意图承压井在围护施工阶段打设完毕，结构施工完毕后封闭。
四、工艺流程本工程采用200型水文地质钻机，成孔采用水钻孔工艺。
流程如下：井管定位→钻孔、清孔→吊放井管→回填粗砂→安装深井降水装置→调试→预降水→施工首道支撑→随挖土进程→节节往下拆除井管（按实际情况）→降水至每层挖土面下1.0m处→继续降水至坑底1.0m →砼垫层浇捣后拆除井管、滤头→退场五、施工方法1、开凿深井（1）井点布位根据降水要求、降水有效范围，并考虑避开桩位、土体加固区，以有利于土方施工、有利于拆除为原则，实际施工井位可现场协调。
（2）井管安装：首先用钻机成孔，成孔孔径深度达到设计要求深度后，用高压水冲井，然后将深井管吊入孔中，并使井管下口悬挂于井底上0.5m，稍加固定，沿钢管外围四周均匀地投入粗黄沙，并使所填黄沙至自然地面标高下1.5m处，排除积水，投入粘土封口，以防漏气。
（3）深井降水效果好坏，关键是要抓好成孔、清孔、填沙、密封等四个环节，同时滤水的黄沙必须使用深井粗沙、小细石砂或瓜子片。
成孔、下管、回填、洗井应连续进行，不可中断。
（4）成井和下管应保证钻井深度到位。
2、安装深井水泵、真空泵：（1）安装前须检查电机和泵体，确保完好无误后方可安装；（2）施工过程中必须保证各连接部位密封可靠不漏气；（3）真空泵进出水、进出气调节好，保证正常运转；（4）吸水机组合全部安装完毕，检查无误后，可通过调试，有不正常现象必须及时排除。
中国工程监理人才网/（5）在基坑开挖过程中，为了确保围护结构、临近建筑及地下管线的安全，根据要求，降水施工也要配合有关部门加强结构监测和环境监测，以确保安全。
3、安装管路系统：（1）根据挖土施工特点，所有深井均随挖土进程一节节往下拆，排水管路则从地下室顶板的预留孔引出，在基坑边缘汇入总管，并将水排入下水道（清水）。
设在每口井内的单向阀门可确保抽上地面的水不会回流至井内。
（2）管理上应装有相应的仪表及闸阀，以便于控制和观测。
气管连接处必须注意密封，防止漏气。
4、降水管理（1）根据水位观测情况，控制降水井排水时间和时间间隔，控制真空泵抽吸力度。
开始预降水时不需加真空，待每口井的单次出水量低于0.3m3时再加真空，真空度一般控制在0.03—0.08mpa4之间，先期以小为好，后可逐渐增大。
（2）安排专业人员日夜值班，进行排水降水控制操作、水位观测和数据记录。
每天汇总报送总包一份。
（3）如在降水过程中，发现抽出的水质混浊，则采用洗井方式以保证水质较清。
