在AutoCAD中绘制装配图
AutoCAD机械制图--绘制三维装配图
第14章绘制三维装配图◆14.1 绘制三维装配图的思路◆14.2 绘制三维装配图的方法◆14.3 三维装配图举例——齿轮泵14.1 绘制三维装配图的思路装配图是用于表达部件和或机器的工作原理、零件之间的装配关系和位置，以及装配、检验、安装所需要的尺寸数据的技术文件。
AutoCAD的三维装配图和零件图的绘制顺序大致有两种：第一种是：在设计之前，先设置好零件的尺寸关系和装配关系，大致画出装配草图，然后出图，最后画零件图。
如果先画零件图，画装配图时出现装配不上或零件互相干涉，那么将会事倍而功半。
第二种是：先绘制好零件，然后在设计装配图。
AutoCAD可以通过插入的形式来绘制装配图，在装配的过程中如果出现装配的不当，用户可以对零件进行单独的编辑修改。
三维装配要体现人性化，零件的安装符合人的思维习惯：从里到外、从左到右、从下到上、从上到下的装配顺序。
绘制三维装配图跟绘制二维装配图的基本思路差不多，绘图时，大致可归纳为两点：1 考虑的约束条件要足够；2 零件间的配合关系要合理。
装配的约束要足够，比如定位的约束，两个零件之间是通过面对齐，中心轴对齐，坐标点对齐，或者对齐的面与面偏移一定的距离，面与面之间、面与线之间、线与线之间具有一定的角度等，这些约束条件在三维机械装配图的绘制过程，如果考虑不慎，将决定装配效果的好坏。
适当的配合是指在机械设计中，基本尺寸相同的相互结合的孔和轴公差带之间的关系，根据他们的尺寸过渡关系，可将其分为：间隙配合、过盈配合、过渡配合。
在绘制三维装配零件时，配合关系的确定是三维机械装配图的设计必须考虑的因素之一。
14.2 绘制三维装配图的方法绘制三维装配图一般有三种方法：第一种方法是按照装配关系，在同一个绘图区中，逐个地绘制零件的三维图，最后完成三维装配图。
如第13章深沟球轴承的绘制。
第二种方法是先绘制单个零件，然后将其创建块的形式，通过三维旋转、三维移动等编辑命令对所引入的块进行位置的确定，最后进行总装配。

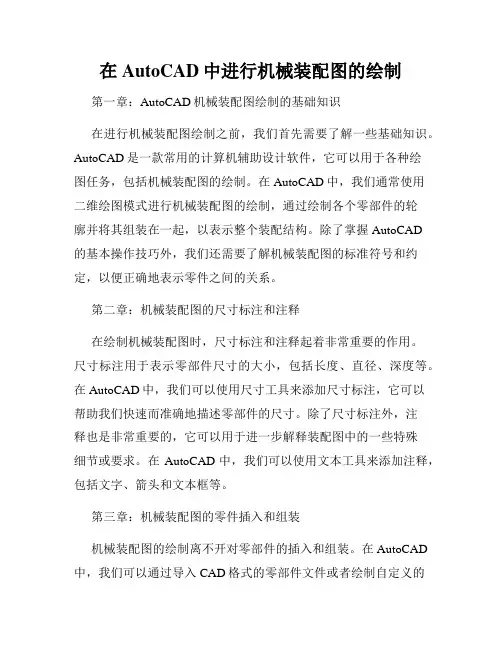

在AutoCAD中进行机械装配图的绘制
在AutoCAD中进行机械装配图的绘制第一章：AutoCAD机械装配图绘制的基础知识在进行机械装配图绘制之前，我们首先需要了解一些基础知识。
AutoCAD是一款常用的计算机辅助设计软件，它可以用于各种绘图任务，包括机械装配图的绘制。
在AutoCAD中，我们通常使用二维绘图模式进行机械装配图的绘制，通过绘制各个零部件的轮廓并将其组装在一起，以表示整个装配结构。
除了掌握AutoCAD的基本操作技巧外，我们还需要了解机械装配图的标准符号和约定，以便正确地表示零件之间的关系。
第二章：机械装配图的尺寸标注和注释在绘制机械装配图时，尺寸标注和注释起着非常重要的作用。
尺寸标注用于表示零部件尺寸的大小，包括长度、直径、深度等。
在AutoCAD中，我们可以使用尺寸工具来添加尺寸标注，它可以帮助我们快速而准确地描述零部件的尺寸。
除了尺寸标注外，注释也是非常重要的，它可以用于进一步解释装配图中的一些特殊细节或要求。
在AutoCAD中，我们可以使用文本工具来添加注释，包括文字、箭头和文本框等。
第三章：机械装配图的零件插入和组装机械装配图的绘制离不开对零部件的插入和组装。
在AutoCAD 中，我们可以通过导入CAD格式的零部件文件或者绘制自定义的零部件来完成插入。
有了正确的零部件后，我们可以使用各种组装工具将零部件组装在一起，以模拟实际装配的过程。
在组装过程中，我们需要确保零部件之间的位置、角度和尺寸等都符合设计要求，这就需要我们灵活运用AutoCAD的编辑工具来调整零部件的位置和属性。
第四章：机械装配图的排列和布局机械装配图的排列和布局是绘图过程中非常关键的一步。
在AutoCAD中，我们可以通过使用图层和块定义来进行装配图的排列和布局。
通过将装配图的各个零部件分别放置在不同的图层中，我们可以更好地控制零部件的可见性和编辑。
而通过将装配图中的一些重复性结构定义为块，并将其重复使用，可以大大提高绘图的效率。
此外，合理的布局和比例也能够使装配图更加美观和易读。
《计算机制图——autocad》模块五绘制二维装配图
尽量选择简洁的视图，避免过于复杂的表达 方式，以提高图纸的可读性。
注意图纸的清晰度
确保图纸清晰，线条粗细得当，避免过密的 标注和文字。
确保图纸的完整性
确保图纸内容完整，包括必要的标题栏、明 细栏和技术要求等。
遵循标准规范
遵循国家和行业的相关标准规范，确保图纸 的合规性。
装配图绘制的基本原则
装配图的打印与
选择合适的打印纸张和幅面
根据装配图的尺寸和用途，选择合适 的纸张和幅面进行打印。
设置打印参数
根据需要，设置打印参数，如打印质 量、颜色、比例等。
预览打印效果
在打印之前，预览打印效果，确保符 合要求。
输出到文件
如果不直接打印，可以将装配图输出 为PDF、PNG等格式的文件，以便于 存储和分享。
《计算机制图——autocad 》模块五绘制二维装配图
汇报人： 2023-12-24
目录
• 装配图绘制基础 • 零件图的绘制与编辑 • 装配图的绘制 • 装配图的后期处理与优化
01
装配图绘制基础
装配图绘制的基本步骤
绘制装配干线
根据装配关系，从主装配干线 开始绘制，逐步添加其他装配 干线。
添加技术要求
装配图的优化建议
简化视图
为了提高装配图的清晰度，建议将不必要的 细节和次要特征进行简化或省略。
突出重点
在装配图中突出显示关键部分和重要特征， 以引起注意和方便理解。
合理布局
对装配图中的各个零件进行合理的布局，确 保整体结构紧凑、清晰。
标准化设计
尽量采用标准化的零件和设计，以提高装配 图的互换性和通用性。
THANKS
谢谢您的观看
装配图的后期处理
第八章在AutoCAD中绘制装配图
螺旋千斤顶包括以下四个零件，依次是底座、螺套、绞杆和螺旋杆。在绘制上述这些零件图时将其定义为块。拼装装配图的方法如下：
(a)(ｂ)
(c)（d)
螺旋千斤顶零件图
命令:单击“标准”工具栏中的“设计中心”按钮 或单击“工具”菜单下的“设计中心”。弹出设计中心对话框，其中有“文件夹”、“打开图形”、“历史纪录”、和“联机设计中心”等选项卡，可根据需要选择相应的选项。
(2）各零件的尺寸必须准确,可以暂不标尺寸和填充剖面线;或在制作零件图块之前把零件上的尺寸层、剖面线层关闭,将每个零件用“写块”Ｗｂlock命令定义为dwg文件。为方便零件间的装配，块的基点应选择在与其零件有装配关系或定位关系的关键点上。
(３)调入主要零件(如图８-１中的轴)，然后沿着轴展开，逐个插入齿轮、平键、垫圈和螺母。插入后，如果需要擦除不可见的线段，须先将插入的块分解。
第八章在AutｏCAD中绘制装配图
———————————————————————————————— 作者：
———————————————————————————————— 日期：
ﻩ
第八章在AuｔoＣAD中绘制装配图
装配图是表达机器或部件的图样，主要反映机器或部件的工作原理、装配关系、结构形状和技术要求,是指导机器或部件的安装、检验、调试、操作、维护的重要参考资料,同时又是进行技术交流的重要技术文件。
设计中心对话框图插入图块
在设计中心单击“零件”文件夹选项卡，在零件文件夹中所绘的图形都会显示在其中。在其中选择要插入底座的零件图文件，用鼠标双击该文件,然后再用鼠标单击该文件中“块”的选项，则图形中所有的块都会出现在右边的图框中。用鼠标双击该底座图块,弹出“插入”对话框，插入图形的缩放比例为1：1，旋转角度为０0或9００。
CAD绘制机械装配图的详细步骤
CAD绘制机械装配图的详细步骤机械装配图在机械设计中起着至关重要的作用，它将每个零部件之间的关系以及它们在装配中的位置直观地呈现出来。
CAD（计算机辅助设计）软件使得创建机械装配图变得更加容易和高效。
下面将详细介绍CAD软件中绘制机械装配图的步骤。
步骤一：创建一个新的装配图文件首先，打开CAD软件并创建一个新的文件。
选择适合项目需要的单位（例如毫米或英寸）和图纸尺寸。
在新的文件中，你可以看到一个空白的绘图区域。
步骤二：导入零部件模型接下来，将之前创建好的零部件模型导入到装配图中。
在CAD软件的工具栏中找到“导入”或“插入”功能。
通过浏览文件夹选择所需的零部件模型文件，并将其导入到绘图区域。
步骤三：定位零部件在导入零部件模型后，将它们逐个放置到装配图中的正确位置。
通过选择和拖动零部件，可以调整它们的位置和方向。
在调整零部件位置时，可以使用CAD软件提供的吸附功能，以确保其对齐和定位。
步骤四：添加约束关系一旦所有零部件都被放置到正确的位置上，接下来需要添加约束关系以确保装配图的准确性。
在CAD软件中，约束关系用于控制零部件之间的相对位置和运动。
通过选择零部件之间的边缘或点，并应用约束命令，可以实现零部件之间的约束关系。
常见的约束关系包括平行、垂直、水平、对称、共线等。
根据零部件之间的需求和装配设计要求，选择适当的约束关系进行应用。
步骤五：添加零部件关系除了约束关系外，还需要添加零部件之间的关系以确保装配图的完整性。
例如，当一个零部件依赖于另一个零部件时，需要建立适当的关系。
在CAD软件中，可以使用插入关系或组件关系工具来创建这些关系。
步骤六：创建装配体当所有零部件都被正确放置并建立了约束和关系后，下一步是将它们组成一个整体，即创建装配体。
在CAD软件中，可以使用组合或装配功能来实现这一点。
通过选择所有的零部件并应用组合或装配命令，可以将它们合并为一个装配体。
这样，整个装配体就可以一起移动、旋转或进行其他操作，以模拟机械装配的效果。
在AutoCAD中绘制装配图
(2)检查电源开关外观和作用是否良好 ，接地 装置是 否完整 。
(3)检查各部件螺钉、像目、手柄、 手球及 油杯等 有无松 动和丢 失，如 发现应 及时拧 紧和补 齐。
(4)检查传动皮带状况。 钻铣床
[1](5)检查电器安全装置是否良好。
班中保养 (1)观察电机、电器的灵敏性、可靠性 、温升 、声响 及震动 等情况 。
2. 绘制图8-1所示装配图 (1) 建立各零件图块
首先把零件图轴打开，用层对话框将尺寸层关闭， 然后制作块。
(2) 插入图块 (4) 完成全图 (3) 检查、修改
(3)调入主要零件（如图8-1中的轴），然后沿着轴 展开，逐个插入齿轮、平键、垫圈和螺母。插入后， 如果需要擦除不可见的线段，须先将插入的块分解。
三、拼画减速器装配图
1 绘图环境设置 2 定义图块 3 拼装减速器的主视图 4拼装减速器的俯视图 5拼装减速器的左视图 6 标注装配图和技术要求 7 标注零件序号 8 插入明细表（略）
【内容小结】 1.掌握用CAD画装配图的几种方法： 直接绘制法 图块插入法 插入图形文件法 设计中心插入图块
摇臂钻是效率很高的孔加工机床，由于 它的主 轴可以 在加工 范围内 快速的 任意移 动，而 工件固 定。因 此加工 大型箱 体零件 上的不 同位置 的孔， 螺孔等 ，效率 很高。
编辑本段立式铣床的日常保养
班前保养 (1)开车前检查各油池是否缺油，并按照 润滑图 所示， 使用清 净的机 油进行 一次加 油。
第一节 用AutoCAD进行装配图设计的方法
一、直接绘制二维装配图
该方法主要运用二维绘图、编辑、设置和层控制等 功能，按照装配图的画图步骤绘制出装配图。
要绘制图8-1的装配图，首先设图幅A4和绘图环境。 根据该装配图包含的5个零件，创建下列5个零件图 层：轴、齿轮、平键、垫圈、螺母。
第十五章 AutoCAD绘制装配图
济源职业技术学院教案首页第十五章 AUTOCAD绘制装配图一、本章重点：利用块由零件图拼化装配图二、本章难点：图形修改三、本章要求：在画好零件图形的基础上，变图为块，利用块由零件图拼化装配图四、本章内容：§15-1 用AutoCAD2004拼画装配图装配图是用来表达机器（或部件）的工作原理、装配关系的图样。
完整的装配图是由一组视图、尺寸标注、技术要求、明细栏和标题栏组成。
对于经常绘制装配图的用户，将常用零件、部件、标准件和专业符号等做成图库。
如将轴承、弹簧、螺钉、螺栓等制作成公用图块库，在绘制装配图时采用块插入的方法插入到装配图中，可提高绘制装配图的效率。
当机器（或部件）的大部分零件图已由AutoCAD2004绘出时，就可以采用AutoCAD插入图形文件的方法拼画装配图。
下面以绘制图15－1所示的滑动轴承装配图为例，介绍拼画装配图的方法和步骤。
图15－1图15－2、15－3、15－4、15－5是由AutoCAD2004绘制的滑动轴承座、轴承盖、上、下轴衬的零件图，螺栓、螺母和油杯等已做成了公用图块，则可按下述步骤拼画滑动轴承装配图。
图15－2图15－3图15－4图15－5一、调用A3样板图绘图环境可根据需要进行修改。
二、选择基础零件作为拼画装配图的基础滑动轴承的基础零件是轴承座，所以复制一张轴承座零件图，并对其进行编辑修改。
例如：删除装配图上不需要的表面粗糙度符号，关闭尺寸线层、文字层和剖面线层等。
修改后的轴承座视图如图15－6所示，并以此图作为拼画装配图的基础。
图15－6三、插入轴承盖和上、下轴衬同样，在插入之前也需对零件图进行修改和编辑，删除多余的尺寸、表面粗糙度、剖面线等，如图15－7插入轴承盖视图；选择可用部分插入到基础图的相应视图中，如图15－8；删除多余的图线，调整轴承盖左视图至相应位置。
如图15-9。
图15－7图15－8图15－9四、补画轴承座左视图，插入螺栓、螺母、油杯等补画轴承座左视图；按相同比例插入螺栓、螺母等标准件图块并对被遮挡部分进行消隐或修剪、擦除等操作。
用AUTOCAD绘制装配图资料
③ 螺纹的绘制
如果零件图中有内螺纹或外螺纹，则拼绘 装配图时还要加入对螺纹连接部分的处理。由 于国标对螺纹连接的规定画法与单个螺纹画法 不同，表示螺纹大、小径的粗、细线均将发生 变化，剖面线也要重绘。因此，为了绘图简便， 零件图中的内螺纹及相关剖面线可暂不绘制， 待拼绘成装配图后，在按螺纹连接的规定画法 将其补画出来即可。
以Gb_ax（x为从0到4的数字）开头的样板文 件为基本符合我国制图标准（其中包括图幅、 标题栏、文字样式和尺寸标注样式的设置等） 的 样 板 文 件 ， 其 中 以 Gb_a0 、 Gb_a1 、 Gb_a2、Gb_a3和Gb_a4开头的样板文件的图 幅尺寸分别与0号、1号、2号、3号和4号图形 的图幅相对应。
图２单级圆柱齿轮减速箱
dwg图形文件插入到1-11轴芯所在的绘图区，只要按上述步骤操作，就可以得到如图9所示的图形。
减速箱零件图的图形文件，例如，单击“图样”文 5．利用AutoCAD设计中心拼绘装配图
因此，系统提示的内容与执行的插入图块命令相同。
在绘制零件图时，需要注意以下问题：
① 尺寸标注
由于装配图中的尺寸标注要求与零件图不 同，因此，如果只是为了拼绘装配图，则可以 只绘制出图形，而不必标注尺寸，如果既要求 绘制出装配图，又要求绘制出零件图，则可以 先把完整的零件图绘制出并存盘，然后再将尺 寸层关闭，进而创建用于拼绘装配图的图块。
② 剖面线的绘制
例如，要打开如图6-7所示的项目列表 窗口中的1-02.dwg箱盖图形文件，只要 用鼠标右键单击1-02.dwg图形文件，弹 出如图6-8所示的快捷菜单，选择“在应 用程序窗口中打开”命令，就得到如图 6-3所示的箱盖零件图。
项目8 AutoCAD产品设计方法及装配图
通过本章的学习，读者要掌握用AutoCAD 绘制装配图的方法及技巧。
8.1 绘制装配图的一般方法及 步骤
装配图是表达机器或部件整体结构的一种 图样，它包含视图、外形及配合尺寸、 装配和检验的技术要求、零件序号、明 细表和标题栏等。在设计阶段，一般是 先绘制装配图，然后根据装配图提供的 结构及尺寸拆画零件图。在生产阶段， 装配图是零件安装、检验及调试等工作 的依据。
8.7 实战演练
1．打开素材文件“dwg\第8章\8-6.dwg”， 如图8-21所示，由此装配图拆画零件图。
2．打开素材文件“dwg\第8章\8-7A.dwg”、“8-7-B.dwg”、“8-7C.dwg”、“8-7-D.dwg”、“8-7E.dwg”，将它们装配在一起并进行必要 的编辑，以形成装配图，结果如图8-22 所示。
装配图的表达重点与零件图不同，它不追 求清楚地表现个别零件的形状，而是重 点表达机器或部件的整体结构、工作原 理等，因此必须把零部件的相对位置、 连接方式和配合关系等完整地表现出来 ，据此可以分析出机器或部件的传动路 线、运动方式及如何操纵或控制等。
用AutoCAD直接绘制装配图与画零件图步 骤类似，但也具有一些特点。以下是绘 制装配图的主要步骤及要注意的事项。
2．绘制其他视图
主视图没有表达完整及没有表达清楚的部 分可利用其他视图补充说明。例如，主 视图中没有出现的零件可安排在其他视 图中表现。
绘制其他视图的过程与主视图类似，先画 中心线及重要的作图基准线，然后围绕 装配干线依次绘制各零件。
（1）主视图及其他视图一般应结合起来绘 制，但总的原则是先大后小，先主后次 。
① 确定各零件的主要形状及尺寸，尺寸数值 要精确，不能随意。对于关键结构及有装 配关系的地方，更应精确地绘制。这一点 与手工设计是不同的。
AutoCAD 绘制装配图
第5章绘制装配图
5.1 块的创建
在制图的过程中单击“块”，把常用的图形定义为带有插入基点的整体，在需要时随时插入，可以提高工作效率。
1．块的创建
在绘图区中绘制要定义的图形，如图5-1所示。
单击“绘图”工具栏中的【创建块】
■ 图5-3 “写块”对话框 对话框中的“源”选项提供了3个单选按钮，其含义如下： 【块】：将图形中已经存好的图块保存为独立的图形文件。
【整个图形】：将整个图形所有的图形对象作为一个图块进行保存，这样在其他图形中可以将该图形以图块的形式插入。
【对象】：将图形中的一部分图形对象作为一个图块保存在另一个独立图形中。
5.2 块的插入和分解 【插入块】命令，可以把当前图形中创建好的图块插入到图形中，成为图形中的一部分。
单击“绘图”工具栏中的【插入块】命令，弹出了“插入”对话框，对话框中可以设置图块名、插入点位置、插入比例和旋转角度，如图5-4所示。
■ 图5-4 “插入”对话框
块插入到图形中后，图块是一个整体，如果想对图块进行分解，可以单击“修改”工具栏中的【分解】命令，然后选中需要分解的块，按回车键即可将图块分解。
5.3 表格的单击
表格是在行和列中包含数据的对象。
创建表格对象时，首先要创建一个空表格，然后在 电子工业出版社 北京易飞思信息技术有限
公司
表格的单元中添加内容。
（1）单击“绘图”工具栏中的【表格】。
AutoCAD实训教程项目十一绘制装配图
在AutoCAD 2010中，可以使用创建表格命 令创建表格，还可以从Microsoft Excel中直接复 制表格，并将其作为AutoCAD表格对象粘贴到 图形中，也可以从外部直接导入表格对象。
表格样式控制一个表格的外观。使用表格样 式可以保证标准的字体、颜色、文本、高度和行 距。可以使用默认的、标准的或者自定义的表格 样式来满足需要，并在必要时重用它们。
2.绘制零件图
绘制铣刀头各零件的零件图，并用“wblock”命令将各零件定义为写块，供绘制装配图调用。为保 证绘制装配图时各零件之间的相对位置和装配关系，在创建写块时要注意选择好插入基点。
铣刀头整个装配体包括15个零件。其中螺钉、轴承、挡圈等都是标准件，可根据规格、型号从标准图 形库调用或按国家标准绘制。轴的零件图如图8-1所示，铣刀头座体的零件图如图11-9所示，其他零件 的零件图如图11-10所示。
（三）对象链接与嵌入
AutoCAD
对象链接与嵌入（object linking and embedding，OLE）是Microsoft Windows的一个特性， 它可以在多种Windows应用程序之间进行数据交换，或组合成一个合成文档。Windows 版本的 AutoCAD系统同样支持该功能，可以将其他Windows应用程序的对象链接或嵌入AutoCAD图形中， 或在其他程序中链接或嵌入AutoCAD图形( 。使用OLE技术可以在AutoCAD中附加任何种类的文件， 如文本文件、电子表格、来自光栅或矢量源的图像、动画文件甚至声音文件等。
五、项目实施
7.插入轴
以D点为基点插入轴，修改后如图11-13所示。
8.插入右端轴承、端盖和螺钉
重复以上步骤，依次插入右端轴承、端盖和 螺钉等，修改后的图形如图11-14所示。
CAD中绘制机械装配图的详细步骤
CAD中绘制机械装配图的详细步骤机械装配图是在CAD软件中绘制的技术图纸，用于展示机械部件在装配过程中的位置关系和组装顺序。
绘制机械装配图可以帮助工程师更好地理解和设计机械结构。
本文将详细介绍CAD中绘制机械装配图的步骤。
步骤一：准备工作在开始绘制机械装配图之前，首先需要准备好相关的设计图纸和机械部件图库。
确保所需的零件图纸都已经齐全，并且对于每个部件都有清晰准确的三维模型。
步骤二：创建装配文件打开CAD软件，新建一个装配文件。
选择一个合适的坐标系，以便于在之后的绘制过程中对机械部件进行定位和对齐。
步骤三：导入零件模型在装配文件中导入零件模型。
根据设计要求，逐个导入机械部件的三维模型。
确保每个部件都按照正确的比例导入，并在导入后进行调整和定位。
步骤四：创建关系和约束在装配文件中，通过创建关系和约束来确保机械部件的正确装配和运动。
这些关系和约束可以包括距离、角度、对齐、法线等。
通过定义这些关系和约束，可以完全表达出机械部件之间的位置和运动关系。
步骤五：添加约束和连接对于需要连接的机械部件，通过添加约束和连接来模拟真实的装配过程。
可以使用约束和连接工具，在机械部件之间建立合适的装配关系。
例如，通过添加螺纹连接、销钉连接或焊接连接等来模拟不同类型的连接方式。
步骤六：创建装配图视图在装配文件中，创建装配图视图来展示机械部件的装配过程。
选择合适的视图方向和角度，以确保图纸能够清晰地展示机械部件的位置和连接方式。
可以使用CAD软件提供的视图工具来创建正视图、俯视图、侧视图等不同角度的图纸。
步骤七：添加标注和尺寸在装配图视图中，添加标注和尺寸来提供详细的装配信息。
可以使用标注和尺寸工具，标注机械部件之间的距离、角度、尺寸等关键参数。
确保标注和尺寸的准确性和清晰可读性。
步骤八：导出装配图纸完成装配图绘制后，将其导出为合适的格式，以便于与他人共享和使用。
常见的格式包括DWG、DXF、PDF等。
根据实际需求选择合适的输出格式，并确保导出图纸的质量和精度。
AutoCAD机械制图教程教案装配图的绘制
AutoCAD机械制图精品教程教案-装配图的绘制第一章：AutoCAD 2024基础知识1.1 课程介绍了解AutoCAD在机械制图中的应用熟悉AutoCAD 2024界面及操作掌握文件的基本操作（新建、打开、保存、关闭）1.2 界面及操作熟悉工作界面（菜单栏、工具栏、状态栏、绘图区）掌握快捷键及鼠标操作理解坐标系及视图控制（缩放、平移、旋转）1.3 基本绘图命令点、线、圆、矩形、多边形等基本图形绘制修改命令（移动、复制、旋转、缩放、修剪、延伸）1.4 尺寸标注与文字掌握尺寸标注的基本原则及类型（线性、径向、角度、连续、基线）设置标注样式添加文字说明第二章：装配图的基本概念2.1 装配图的定义及作用理解装配图的概念掌握装配图在机械设计中的重要性2.2 装配图的构成熟悉装配图的组成部分（视图、尺寸、符号、明细表）了解装配图的常见表达方式（三视图、剖面、爆炸图）2.3 装配图的绘制步骤掌握装配图的绘制流程（分析、草图、详细设计、绘制、标注、审查）第三章：装配图的绘制技巧3.1 零件库的建立了解零件库的概念掌握零件库的建立方法（手动输入、外部导入、标准零件库）3.2 装配图的绘制方法熟悉装配图的绘制技巧（对齐、插入、重合、同轴、平行）掌握组件的创建与编辑（组、层、块）3.3 装配图的标注与说明尺寸标注的注意事项掌握装配图的文字说明及符号表示第四章：典型装配图案例分析4.1 案例一：简单装配图绘制分析案例需求绘制装配图标注尺寸及说明4.2 案例二：复杂装配图绘制分析案例需求绘制装配图标注尺寸及说明4.3 案例三：标准件装配图绘制分析案例需求绘制装配图标注尺寸及说明第五章：装配图的审查与输出5.1 装配图的审查审查装配图的准确性（尺寸、符号、连接、间隙）检查装配图的完整性与一致性5.2 装配图的输出熟悉打印设置及输出格式（PDF、DWG）掌握装配图的打印与输出技巧第六章：标准件与常用件的绘制6.1 标准件的概念与分类理解标准件在机械设计中的作用熟悉螺纹、键、销、轴承等常见标准件的类型及特点6.2 标准件的绘制方法掌握标准件的绘制技巧了解标准件库的建立及应用6.3 常用件的绘制熟悉弹簧、齿轮、螺旋传动等常用件的绘制方法掌握常用件的尺寸标注与说明第七章：装配图的综合训练7.1 案例四：机械手柄装配图的绘制分析手柄装配图的需求绘制装配图标注尺寸及说明7.2 案例五：齿轮箱装配图的绘制分析齿轮箱装配图的需求绘制装配图标注尺寸及说明7.3 案例六：气缸装配图的绘制分析气缸装配图的需求绘制装配图标注尺寸及说明第八章：装配图的转换与修改8.1 装配图的转换掌握装配图的视图转换（三视图、剖面、爆炸图）熟悉装配图的格式转换（DWG、PDF）8.2 装配图的修改了解装配图的修改方法（尺寸、形状、位置、连接）掌握组件的编辑技巧（组、层、块）8.3 装配图的更新与同步掌握装配图的更新方法（插入新零件、修改零件）实现装配图的同步编辑第九章：装配图的应用与协同设计9.1 装配图的应用了解装配图在生产加工、维修、销售等方面的应用掌握装配图的信息传递与沟通9.2 协同设计了解协同设计的原则与方法掌握AutoCAD的协同设计工具（共享、协作、云端存储）9.3 装配图的转换与输出熟悉装配图的格式转换（PDF、DWG）掌握装配图的打印与输出技巧第十章：装配图的实战应用与训练10.1 实战案例一：小型发动机装配图的绘制分析发动机装配图的需求绘制装配图标注尺寸及说明10.2 实战案例二：减速机装配图的绘制分析减速机装配图的需求绘制装配图标注尺寸及说明10.3 实战案例三：液压缸装配图的绘制分析液压缸装配图的需求绘制装配图标注尺寸及说明十一章：高级装配技巧与复杂装配图的绘制11.1 高级装配技巧掌握高级装配技巧，包括非线性装配、对称装配、限制性装配等。
用Auto-CAD-绘制装配图
用一样旳措施插入“活动钳身”，“紧固螺 钉”，螺母、垫圈等图形，完毕装配俯视图
一样完毕装配主视图、左视图
3配图
（１）关闭设计中心.修剪和删除多出旳线条. （2）检验和补画所缺乏旳图线. （3）按装配图旳要求标注必要旳尺寸. （4）编写零件序号. （5）填写标题栏、明细表和技术要求.
6.修改定位套剖面旳图层“剖面 线”,并对装配后旳大齿轮剖面线 完善
1.打开设计中心
第十五章 用AUTOCAD绘制装配图
在“工具”旳下拉 菜单中选择“设计 中心”命令，打开 设计中心管理器， 显示“设计中心” 窗口
2.插入图形
第十五章 用AUTOCAD绘制装配图
在“设计中心”窗口旳项目列表中选中固定钳身俯 块图形，同步按住鼠标左键，移动鼠标将被选中图 形拖到目前绘图区旳合适位置后松开鼠标左键。此 时移动鼠标在绘图区会显示要插入旳图形。
现举例阐明:
1.使用同一模板下绘制各零件图形,并分别保存
阶梯轴
大齿轮
第十五章 用AUTOCAD绘制装配图
滚动轴承
2.使用[写块]命令,创建外部块
定位套
第十五章 用AUTOCAD绘制装配图
拾取大齿轮左侧轮廓线与中心旳交点作为图块旳基点
第十五章 用AUTOCAD绘制装配图
一样旳措施对滚动轴承、定位套创建外部块
3.打开主要零件阶梯轴,装配大齿轮
第十五章 用AUTOCAD绘制装配图
单击[插入]菜单中旳[块]命令,插入已定义旳 “大齿轮.dwg外部图块,详细参数设置如下:
第十五章 用AUTOCAD绘制装配图
4.用一样旳措施插入滚动轴承和定位套
5.综合使用[修剪]和[删除],对装配后旳各 零件进行修剪
第十五章 用AUTOCAD绘制装配图
使用CAD软件进行装配图绘制
使用CAD软件进行装配图绘制在机械设计领域，装配图是一种重要的工具，它用于展示产品的组成部分以及各个部件之间的相对位置和关系。
为了提高效率和精确度，很多设计师选择使用CAD软件来绘制装配图。
本文将介绍如何使用CAD软件进行装配图绘制的基本技巧。
首先，我们需要选择适合的CAD软件来进行装配图的绘制。
目前市面上有许多CAD软件可供选择，如AutoCAD、SolidWorks、CATIA 等。
根据自己的实际需求和经济实力来选择适合的软件。
在本文中，我们以AutoCAD为例进行讲解。
在开始绘制装配图之前，我们需要准备好相关的设计数据，包括零件的三维模型和装配关系。
这些数据可以由设计师自行绘制或者从其他软件中导入。
在AutoCAD中，我们可以使用“插入”命令将三维模型导入到绘图空间中。
一旦导入了零件的三维模型，我们就可以开始绘制装配图了。
在AutoCAD中，有很多绘图工具可供选择，如画线工具、绘制圆弧工具、创建块工具等。
设计师可以根据实际需要选择合适的工具进行绘制。
在绘制装配图时，一个重要的技巧是使用适当的视图来揭示产品的细节。
AutoCAD提供了多种视图选项，如正视图、俯视图、侧视图等。
设计师可以通过切换视图来展示产品的各个面向。
此外，还可以使用一些附加工具来增加装配图的可读性。
比如，可以使用标注工具添加尺寸信息，使读者知道各个部件的大小和位置关系。
还可以使用图层管理工具对不同的部件进行分类，方便编辑和控制显示隐藏。
当装配图绘制完成后，我们可以进行最后的调整和优化。
在AutoCAD中，可以使用“对齐”命令将各个部件调整到正确的位置，并使用“引入”命令排布各个部件之间的关系。
此外，还可以使用“更改属性”命令对部件的颜色和材质进行修改，提高装配图的视觉效果。
在绘制装配图时，还需要注意一些常见的错误和注意事项。
首先，要确保零件和装配关系的准确性，避免出现装配错误。
其次，要注意图形的清晰度和比例，使装配图易于阅读和理解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Байду номын сангаас 二、图块插入法
图块插入法是将装配图中的各个零部件的图形先制 作成图块，然后再按零件间的相对位置将图块逐个 插入，拼画成装配图。
1. 拼画装配图的绘制步骤： (1) 绘图前应当进行必要的设置，统一图层线型、
2. 绘制图8-1所示装配图 (1) 建立各零件图块
首先把零件图轴打开，用层对话框将尺寸层关闭， 然后制作块。
(2) 插入图块 (4) 完成全图 (3) 检查、修改
(3)调入主要零件（如图8-1中的轴），然后沿着轴 展开，逐个插入齿轮、平键、垫圈和螺母。插入后， 如果需要擦除不可见的线段，须先将插入的块分解。
线宽、颜色，各零件的比例应当一致，为了绘图方 便，比例选择为1：1。 (2) 各零件的尺寸必须准确，可以暂不标尺寸和填 充剖面线；或在制作零件图块之前把零件上的尺寸 层、剖面线层关闭，
将每个零件用“写”Wblock命令定义为dwg文件。 为方便零件间的装配，块的基点应选择在与其零件 有装配关系或定位关系的关键点上。
1. 绘制减速器箱盖的俯视图 ⑴ 绘图环境设置 ⑵ 绘制中心线 ⑶ 绘制上箱盖的俯视图 ⑷ 绘制螺栓孔和销孔的中心线
⑸ 绘制螺栓孔和销孔 ⑹ 绘制左右肋板 ⑺ 绘制窥视孔 ⑻ 绘制箱盖上的凸台及补全其它的线 2.绘制减速器箱盖的主视图 ⑴ 绘制减速器箱盖及轴承孔 ⑵ 绘制减速器箱盖上凸台、螺栓孔、沉孔 ⑶ 绘制剖面线
为了使图形插入后能准确地放置到应在的位置， 在绘制完零件图形后，先关闭尺寸层、标注层、剖 面线层等，在用“base”命令设置好插入基点，然 后再存盘。
第二节 标准件块
在机械工程中，有大量的反复使用的标准件，如轴承、 螺栓、螺钉、键等。由于某种类型的标准件其结构基本 相同，只是尺寸、规格有所不同，因此，在绘图时，亦 可将它们生成图块后，插入到装配图中，从而减少了重 复性劳动。AutotCAD对反复使用的图块只定义一次， 当插入图块时，AutotCAD只对已定义的图块进行引用， 因而节省了存储空间、方便编辑。在AutotCAD中图块 是作为单一对象来处理的，常用的编辑命令如MOVE”、 “COPY”、“ARRAY”等都适用于图块。另外，一个 图块中还可以包含其它一些图块，如果对某一图块进行 重新定义，则会使图样中所有的图块都自动更新。
不多线不少线，线型、线宽正确）
【新课内容与板书设计】
用CAD画装配图的一般步骤
1）确定图幅（根据部件的大小，视图数量, 确定画 图的比例、图幅的大小，画出图框，留出标题栏和 明细栏的位置。）
2）布置视图（画各视图的主要基准线。并注意各 视图之间留有适当间隔，以便标注尺寸和进行零件 编号）
在AutoCAD中绘制装配图
【教学要求】
1.掌握用CAD画装配图的几种方法 2.掌握图块插入法的定位及消隐。 【教学重点】 1.掌握用CAD画装配图的几种方法 2. 掌握图块灵活使用 【难点分析】
1.图块法的基点设置问题 2.装配过程中的定位及消隐问题
【教学方法和教学过程】 1.讲解用CAD画装配图的方法和步骤 2.CAD绘制方法演示 3.抄画练习（巡视指导） 4.讲评（尺寸：正确齐全清晰；线段：
在绘制零件图时，为了装配的方便，可将零件图的 主视图或其他视图分别定义成块，注意，在定义块 时应不包括零件的尺寸标注和定位中心线，块的基 点应选择在与其有装配定位关系的点上。
四、插入图形文件
在Autocad2000以后，图形文件可以在不同的图 形中直接插入。如果已经绘制了机器或部件的所有 图形，当需要一张完整的装配图时，也可考虑利用 直接插入图形文件法来拼画装配图，这样既可以避 免重复劳动，又提高了绘图效率。
三视图绘制及表达方法选择，对综合能力大形成可 起到重要作用。
一级齿轮减速器包括箱盖、机座，高速与低速轴， 齿轮，轴承，油塞等零部件，机座及齿轮的绘制过 程已在第七章中详细介绍，本节主要介绍减速器箱 盖等其它零件及减速器装配图的绘制过程。
一 绘制减速器箱盖
减速器的上箱盖结构比较复杂。为了更清楚的表达 箱盖的结构，主视图采用局部剖视图，表达孔槽结 构；俯视图表达外形；左视图采用阶梯全剖视图， 投影关系和表达方案见图8-20所示。
3）画主要装配线（从主视图开始，按照装配干线， 从传动齿轮开始，由里向外画）
4）.完成装配图（包括校核底稿，进行图线加深， 画剖面线、尺寸界线、尺寸线和箭头；编注零件序 号，注写尺寸数字，填写标题栏和技术要求）
第一节 用AutoCAD进行装配图设计的方法
一、直接绘制二维装配图
该方法主要运用二维绘图、编辑、设置和层控制等 功能，按照装配图的画图步骤绘制出装配图。
一、设置绘图环境 二、绘制图形 1.绘制螺母的俯视图 2 .绘制螺母的主视图 三、写块 四、直接插入标准件块
第三节 综合运用实例
减速器是一种常用的减速装置，减速器测绘是各大 专院校制图教学的一个重要环节，装配体零件数目 较多，画法也更为复杂，从绘图环境的设置、文字 和尺寸标注样式的设置、
要绘制图8-1的装配图，首先设图幅A4和绘图环境。 根据该装配图包含的5个零件，创建下列5个零件图 层：轴、齿轮、平键、垫圈、螺母。
从主要零件开始，在相应的零件层由右向左依次画 出5个零件，即从轴1→齿轮2→平键3→垫圈4→螺 母5逐一画出，注意应将影响装配关系的尺寸准确 绘制出来；然后标注尺寸、编序号、填写明细表。
(4) 根据零件间的装配关系，检查各零件间是否有 干涉现象。
(5) 根据所需比例对装配图进行缩放，再按照装配
图中标注尺寸的要求标注尺寸及公差，最后填写标 题栏和名细表。
三、用设计中心插入图块法
设计中心是一个集成化的图形组织和管理工具。利 用设计中心，可方便、快速的浏览或使用其它图形 文件中的图形、图块、图层和线型等信息，大大地 提高了绘图效率。
