轴承钢热处理工艺流程

合集下载

GCr15轴承钢热处理工艺设计解析

图 3 箱式电炉
图4 淬火炉
7. GCr15轴承钢热处理内容及要求
7.1 硬度检查 GCr15钢制套圈、滚子和滚针淬火后的硬度不小于63HRC ，回火后的硬度为61～65HRC。 7.2 金相组织检查轴承零件淬、回火后显微组织应有隐晶、细小结晶马氏体和均匀分布的细小残留碳化物以及少量残余奥氏体组成。淬、回火后的显微组织应根据马氏体粗细程度，残留碳化物颗粒大小和数量以及托氏体的形状、大小和数量评价。 7.3 断口检查滚动轴承零件淬、回火后，其断口应为浅灰色细瓷状，按本标准第四级别图评定，2级为合格断口，不允许有1级欠热断口，或3级过热断口存在。
3. 轴承钢材料的选择
轴承钢一般要经球化退火处理和淬火加低温回火处理，球化退火的目的是降低硬度，改善切削加工性，同时获得均匀分布的细粒状珠光体，为最终热处理做好组织上的准备 GCr15SiMn(A)钢是在GCr15基础上，提高Si、Mn含量改型钢，以改善其淬透性和弹性极限，耐磨性也有所提高。但其热处理工艺麻烦，成本高。渗碳钢如20Mn、20NiMo、12Cr2Ni4A、20Cr2Ni4A、 20Cr2Mn2MoA等，经渗碳-淬火低温回火处理后，表面有高的硬度、耐磨性和接触疲劳强度，而心部具有很高的冲击韧性。用渗碳钢做轴承，加工工艺性能好，可以采用冷冲压技术，提高材料的利用率，再经渗碳淬火处理后，在表层形成有利的残余应力，提高轴承的使用寿命。但适用于轧钢机械、矿山挖掘机和其他一些受冲击负载荷较大的机械使用的轴承。
5.2. GCr15轴承钢的热处理工艺设计
（1）预备热处理工序—球化退火球化退火目的是使组织变为均匀分布的细粒状珠光体，获得最佳的机加工性能并未淬火提供良好的原始组织，淬火
、回火后获得最佳的力学性能。Cr15钢退火组织为细粒状

gcr15轴承热处理

gcr15轴承热处理
GCr15是一种常见的轴承钢材料，它通常需要进行热处理以提高其硬度、强度和耐磨性，以适应轴承等高负荷工作的要求。

GCr15轴承钢的典型热处理过程包括以下步骤：
1. 淬火（Quenching）：将加热至适当温度的GCr15钢件迅速浸入冷却介质中（如水、油），使其快速冷却以获得高硬度。

2. 回火（Tempering）：在淬火后，轴承钢可能过于脆硬，因此需要进行回火，通过加热并保持一定温度一段时间，以减轻内部应力和提高韧性。

回火的温度和时间根据具体的工件和要求而定。

3. 表面处理（Surface Treatment）：针对轴承工作的特殊要求，还可以进行表面处理，如渗碳处理、氮化处理等，以增强表面硬度和耐磨性。

热处理的目的是改善材料的组织结构和性能，使其达到最佳的力学性能和耐用性，适应不同工作环境下的要求。

确保热处理过程严格遵守相关标准和规范，以确保轴承钢的质量和性能。

gcr15热处理工艺流程

gcr15热处理工艺流程GCR15热处理工艺流程是对GCR15轴承钢进行热处理的工艺流程，该工艺是为了改善GCR15钢的组织和性能，提高其硬度和耐磨性而设计的。

下面是GCR15热处理工艺流程的详细介绍。

首先，将GCR15钢经过打磨和清洗处理，使其表面光洁而干净，以便于后续的热处理。

接下来，将GCR15钢放入预热炉进行预热处理，预热温度一般为750°C-950°C，预热时间根据钢材的尺寸和形状来确定，一般为20-40分钟。

预热的目的是使钢材内部温度均匀，消除内部应力，为后续的热处理做好准备。

然后，将预热好的GCR15钢放入淬火炉进行淬火处理，淬火温度一般在830°C-870°C之间。

淬火时间和冷却速度控制非常重要，一般要求淬火时间在1-10秒之间，冷却速度要达到所需的硬度要求。

淬火的目的是通过快速冷却使钢材的组织发生相变，从而提高硬度和耐磨性。

接下来，将淬火后的GCR15钢进行回火处理，回火温度一般在150°C-350°C之间。

回火时间根据所需的硬度和性能来确定，一般为1-2小时。

回火的目的是通过适当的热处理，去除淬火过程中产生的内部应力，并使钢材具有良好的韧性和耐疲劳性能。

最后，对回火后的GCR15钢进行精整处理，即切割和修整不合格的钢材，并对合格的钢材进行清洗和检验。

清洗的目的是去除表面的氧化物和污染物，确保钢材的表面质量。

检验包括对钢材的外观、尺寸和性能进行检查，确保钢材达到所需的质量要求。

总结起来，GCR15热处理工艺流程包括预热、淬火、回火和精整处理四个主要步骤。

通过这些步骤，可以改善GCR15钢的组织和性能，提高其硬度和耐磨性，使其更适用于制造高精度轴承和其他机械零部件。

这些工艺步骤的每一个环节都非常关键，要严格控制温度、时间和冷却速度，以确保最终产品的质量和性能达到要求。

轴承钢热处理工艺

轴承钢热处理工艺
轴承钢是一种在机械制造和工程领域广泛应用的特种钢。

其在使用过程中要承受较大
的负荷和摩擦，需要具有较高的耐磨性和强度。

为了提高轴承钢的性能，往往需要对其进
行热处理。

下面就轴承钢热处理工艺进行简要介绍。

1. 热处理的基本原理
热处理是通过控制材料的加热和冷却过程来改变其组织和性能的工艺。

在热处理过程中，过高的温度和长时间的加热可以引起晶粒长大，从而影响材料的性能。

而过快的冷却
也会造成应力集中和材料的破裂。

因此，适当的热处理工艺可以在保证材料性能的前提下，提高其硬度、强度、韧性等性能指标。

轴承钢一般采用调质工艺。

具体的流程包括：
（1）预加热：将料坯放入炉中进行加热，使其达到均匀的温度。

（2）淬火：将加热均匀的材料放入油槽中进行淬火。

在淬火过程中，要保证淬火介质的温度和浸泡时间的准确控制，以获得所需的硬度。

（3）中间回火：在淬火之后进行中间回火，将材料回火至预设硬度。

在回火过程中，控制回火温度和时间，以提高材料的韧性和耐磨性。

（4）终点回火：在中间回火之后，再进行一次终点回火，以进一步提高材料的稳定性和韧性。

3. 热处理工艺的注意事项
（1）进入炉前要注意调整料坯的温度，以防止温度过高或过低。

（2）淬火时要控制淬火温度和时间，以获得所需的硬度。

（3）回火时要根据不同的要求选择适当的回火温度和时间，以提高材料的韧性和耐磨性。

（4）热处理过程中要注意防止应力集中和变形，尤其是对于板材和长材，要进行合理的加固和支撑。

gcr15轴承钢球的热处理工艺及质量控制

gcr15轴承钢球的热处理工艺及质量控制GCr15轴承钢球作为高精度轴承中常用的材料之一，其性能要求十分高。

热处理是GCr15轴承钢球制造的重要工艺之一，其影响因素较多，合理的热处理工艺以及合格的质量控制能够保证GCr15轴承钢球的性能和质量。

GCr15轴承钢球的热处理工艺主要包括四个阶段：加热、保温、冷却和回火。

加热过程是将原材料加热至适当温度的过程，其温度参考值为810°C-850°C。

保温时间一般为60min-180min，以使钢球内部温度均匀并达到所需组织状态。

冷却过程是将钢球迅速降温至室温以下的过程，常用的冷却介质为冷水、风、油等。

回火温度一般为150°C-250°C，时长为1-2h，旨在消除加热时的应力集中和调整力学性能。

热处理过程中材料的金相组织结构十分重要。

热处理后的GCr15轴承钢球硬度与金相组织密切相关，淬火组织是指钢球经过冷却后的金相组织，其光洁度好、硬度高。

回火组织是指钢球经过回火处理后的金相组织，其硬度低、韧性好。

通过不同的加热温度、保温时间、降温速率等条件的组合，可得到不同的淬火组织状态，再通过回火工艺调整，最终得到合适的组织状态。

对于质量控制而言，热处理过程中钢球尺寸误差、硬度、光洁度等是需要重点关注的方面。

尺寸误差需要在加工前后得到精确控制。

硬度应根据不同的用途需求做出相应调整，一般要求硬度超过HRC60。

光洁度的要求较高，金相组织应平整、无裂纹、无气泡、无夹杂物等缺陷。

在质量控制过程中，可以采用金相显微镜、影像测量仪等设备对钢球组织和尺寸误差进行检测，并通过校正、调整等方式进行质量控制。

同时，对于热处理设备的维护保养也十分重要，设备的热稳定性对于热处理工艺及其效果有直接影响。

综上所述，热处理工艺与质量控制是保证GCr15轴承钢球质量和性能的重要手段。

通过适当的热处理工艺及其质量控制，可以获得适合不同用途的钢球组织状态，提高其耐磨性、耐腐蚀性和寿命。

锻造轴承钢热处理工艺流程

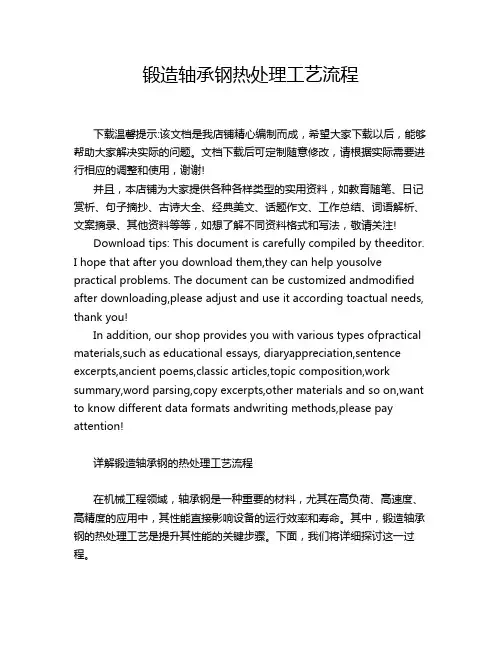

锻造轴承钢热处理工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!详解锻造轴承钢的热处理工艺流程在机械工程领域，轴承钢是一种重要的材料，尤其在高负荷、高速度、高精度的应用中，其性能直接影响设备的运行效率和寿命。

轴承的热处理工艺步骤

轴承的热处理工艺步骤轴承热处理技能首要靠自己实习，热处理技能要联系炉型、装炉、冷却介质、工件大小、工件形状和工件技能需求等多要素有关。

不明白时，先查有关材料（比方热处理手册等），或讨教老师傅、做试验，然后再正式出产。

下面给你介绍一下热处理技能的一些基本概念，期望对你有所协助。

1、退火操作方法：将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度（能够查阅有关材料）后，通常随炉温缓慢冷却。

意图：1.下降硬度，进步塑性，改进切削加工与压力加工功能；2.细化晶粒，改进力学功能，为下一步工序做准备；3.消除冷、热加工所发生的内应力。

运用关键：1.适用于合金布局钢、碳素东西钢、合金东西钢、高速钢的锻件、焊接件以及供给状况不合格的原材料；2.通常在毛坯状况进行退火。

2、正火操作方法：将钢件加热到Ac3或Accm 以上30~50度，保温后以稍大于退火的冷却速度冷却。

意图：1.下降硬度，进步塑性，改进切削加工与压力加工功能；2.细化晶粒，改进力学功能，为下一步工序做准备；3.消除冷、热加工所发生的内应力。

运用关键：正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。

关于功能需求不高的低碳的和中碳的碳素布局钢及低合金钢件，也可作为最终热处理。

关于通常中、高合金钢，空冷可致使彻底或部分淬火，因而不能作为最终热处理工序。

3、淬火操作方法：将钢件加热到相变温度Ac3或Ac1以上，保温一段时刻，然后在水、硝盐、油、或空气中疾速冷却。

意图：淬火通常是为了得到高硬度的马氏体安排，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体安排，以进步耐磨性和耐蚀性。

运用关键：1.通常用于含碳量大于百分之零点三的碳钢和合金钢；2.淬火能充分发挥钢的强度和耐磨性潜力，但一起会构成很大的内应力，下降钢的塑性和冲击韧度，故要进行回火以得到较好的归纳力学功能。

4、回火操作方法：将淬火后的钢件从头加热到Ac1以下某一温度，经保温后，于空气或油、热水、水中冷却。

轴承钢的热处理工艺

轴承钢的热处理工艺轴承钢是一种高碳、高铬的合金钢，因其具有高硬度、高耐磨性和良好的耐疲劳性能，广泛应用于制造各种轴承、齿轮等机械零件。

热处理是轴承钢加工过程中的重要环节，通过合理的热处理工艺，可以显著提高轴承钢的性能，延长使用寿命。

本文将介绍轴承钢的热处理工艺。

一、预热处理预热处理是轴承钢热处理的第一步，其目的是消除材料内部的应力，提高材料的稳定性。

预热处理主要包括以下步骤：1.退火：将轴承钢加热到750℃左右，保温一段时间后缓慢冷却至室温。

退火可以消除材料内部的应力，改善材料的塑性和韧性。

2.球化退火：将轴承钢加热到780℃左右，保温一段时间后缓慢冷却至室温。

球化退火可以使钢中的碳化物呈球状分布，提高材料的耐磨性和韧性。

二、淬火处理淬火处理是轴承钢热处理的关键步骤，其目的是提高材料的硬度和耐磨性。

淬火处理主要包括以下步骤：1.加热：将轴承钢加热到奥氏体化温度（通常为850℃左右），保温一段时间，使钢完全奥氏体化。

2.冷却：将钢快速冷却至室温，通常采用油淬或水淬的方式。

油淬是将钢在淬火油中快速冷却，水淬是将钢在水中快速冷却。

淬火可以使钢中的奥氏体转变为马氏体，提高材料的硬度和耐磨性。

三、回火处理回火处理是轴承钢热处理的最后一步，其目的是调整材料的性能，提高其稳定性和韧性。

回火处理主要包括以下步骤：1.加热：将淬火后的轴承钢加热到回火温度（通常为150℃-650℃之间），保温一段时间。

回火温度的选择取决于所需的材料性能。

2.冷却：将加热后的轴承钢缓慢冷却至室温。

回火可以使钢中的马氏体转变为回火组织，降低材料的内应力，提高其稳定性和韧性。

根据不同的使用要求，可以选择不同的回火温度和时间，以获得所需的材料性能。

例如，低温回火可以提高材料的韧性和抗腐蚀性；高温回火可以提高材料的硬度和耐磨性。

总之，轴承钢的热处理工艺是提高其性能的关键环节。

通过合理的预热处理、淬火处理和回火处理，可以显著提高轴承钢的硬度和耐磨性，延长使用寿命。

轴承钢调质处理工艺

轴承钢调质处理工艺
“轴承钢调质处理工艺”指的是对轴承钢进行的一种热处理工艺，旨在改变其内部结构和机械性能，以达到所需的硬度、韧性和耐磨性等要求。

轴承钢调质处理工艺通常包括以下步骤：
1.预处理：将轴承钢进行清理、切割、打孔等预处理操作，以便进行后续的
热处理。

2.加热：将轴承钢加热到一定的温度，使其达到奥氏体化状态。

这个温度通
常在800℃~900℃之间。

3.保温：在一定时间内保持恒温，以使材料充分奥氏体化。

保温时间通常为
1~2小时。

4.淬火：将加热后的轴承钢迅速冷却至室温，使奥氏体转变为马氏体组织。

淬火方式可以是油淬、水淬或真空淬火等。

5.回火：将淬火后的轴承钢加热到一定温度，并进行保温，以稳定组织、消
除内应力并提高韧性。

回火温度和时间根据具体要求而定。

6.冷却：将回火后的轴承钢冷却至室温。

7.后续处理：对成品进行研磨、抛光、检查等操作，确保满足精度和性能要
求。

通过轴承钢调质处理工艺，可以显著提高轴承钢的硬度和耐磨性，同时保持较好的韧性和抗疲劳性能。

这种处理工艺广泛应用于各种轴承制造、滚动接触部件等领域，能够大大提高轴承的使用寿命和性能。

最后总结来说，“轴承钢调质处理工艺”指的是通过加热、保温、淬火和回火等步骤，改变轴承钢的内部结构和机械性能，以达到所需的硬度、韧性和耐磨性等要求的一种热处理工艺。

gcr15钢制圆锥滚子轴承套圈的热处理工艺

gcr15钢制圆锥滚子轴承套圈的热处理工艺GCr15钢制圆锥滚子轴承套圈是一种高精度机械零件，广泛应用于汽车、机械、航空航天等领域。

为保证其质量和性能，需要对其进行热处理。

本文将介绍GCr15钢制圆锥滚子轴承套圈的热处理工艺。

一、热处理工艺步骤GCr15钢制圆锥滚子轴承套圈的热处理工艺主要分为四个步骤：淬火、回火、调质和正火。

下面将详细介绍每个步骤的工艺参数和注意事项。

1.淬火淬火是将套圈加热至适当温度，使其充分变热后迅速冷却的过程。

其目的是获得高硬度和高强度的结构组织，以提高轴承的疲劳极限和韧性。

工艺参数：淬火温度为850-900℃，保温时间为1-2小时（根据套圈的尺寸和材料而定）。

冷却方法有水淬、油淬和盐淬等，其中水淬冷却效果最好。

注意事项：（1）要避免套圈表面氧化和变形，可在加热过程中采用还原性气氛保护和均匀受热。

（2）选用适当淬火介质，控制淬火速度和温度，以保证套圈的组织和硬度均匀。

2.回火回火是将淬火后的套圈加热至中温（通常在250-450℃之间）保温一段时间后冷却的过程。

其主要目的是调节淬火后套圈的硬度和韧性。

工艺参数：回火温度根据需求而定，通常在200-400℃。

保温时间可根据套圈的尺寸和厚度而定，一般为1-2小时。

冷却方式一般自然冷却即可。

注意事项：（1）回火时间和温度要适当，过长或过短都会影响套圈的性能。

（2）要避免回火过度导致套圈的硬度和强度下降。

3.调质调质是将回火后的套圈再次淬火并再次回火来达到优化微观组织的目的，同时使其保持高硬度的同时提高韧性。

工艺参数：调质温度根据需求而定，通常在500-650℃。

保温时间一般为1-2小时。

淬火介质通常选择油淬。

回火温度和时间要根据套圈的尺寸和厚度而定，一般在200-400℃下进行，保温时间为1-2小时。

注意事项：（1）保证套圈淬火均匀，避免质量差异。

（2）回火过程中要避免过度回火，导致硬度和强度下降，降低轴承寿命。

4.正火正火是将套圈加热至适当温度（一般在840-900℃之间），保温一段时间后进行自然冷却。

轴承钢的热处理

轴承钢的热处理
轴承钢是用于制造轴承零件的一种特殊钢材，具有高强度、高硬度和良好的耐磨性能。

对于工艺，是非常重要的工艺环节，直接影响到轴承零件的性能和使用寿命。

轴承钢的热处理主要包括回火、淬火、正火等工艺。

在制造轴承零件时，必须根据不同的要求和工件的结构，选择适当的热处理工艺。

下面介绍一下轴承钢的热处理工艺及其影响。

回火是热处理工艺的一种，主要是通过加热和保温，使材料内部的应力得以释放，晶粒尺寸适当调整，提高材料的韧性和耐磨性。

回火工艺中，需要根据具体情况选择适当的回火温度和时间，以及冷却方式，以保证材料的性能。

淬火是轴承钢热处理工艺中的一种重要工艺，通过将材料加热至适当的温度后急冷，使其快速冷却，使组织变质，提高硬度和强度。

淬火工艺对材料性能的影响很大，需要根据具体要求选择适当的淬火温度和时间，以及冷却介质。

正火是轴承钢热处理中的另一种重要工艺，通过加热材料至适当的温度后保温，使组织发生调整，提高材料的韧性和强度。

正火工艺也需根据要求选择适当的温度和时间，以及冷却方式。

除了以上几种热处理工艺外，还有一些特殊的热处理方法，如表面强化热处理、渗碳热处理等，这些方法可以进一步提高轴承钢的性能，延长使用寿命。

总的来说，轴承钢的热处理对于提高材料的性能和使用寿命至关重要。

在制造轴承零件时，必须根据具体要求和工件的结构选择适当的热处理工艺，确保材料具有理想的性能，满足使用要求。

同时，在热处理过程中，需要严格控制各项参数，确保热处理效果达到最佳。

只有这样，才能保证轴承钢的质量和可靠性，真正发挥轴承零件的作用。

轴承钢淬火工艺

轴承钢淬火工艺轴承钢是一种应用广泛的工业材料，用于制造各种类型的轴承。

为了提高轴承钢的硬度和耐磨性，通常需要进行淬火处理。

淬火是通过快速冷却来改变材料的晶体结构，从而使其达到所需的性能。

本文将介绍轴承钢淬火工艺的基本原理和步骤。

轴承钢淬火的基本原理是利用材料的热处理特性，通过加热和冷却来改变其结构和性能。

在淬火过程中，轴承钢先经过加热到一定温度，然后迅速冷却至室温或低于室温，使其在固态转变时快速形成马氏体结构。

这种结构具有高硬度和强度，能够提高轴承钢的耐磨性和使用寿命。

轴承钢的淬火工艺包括以下几个基本步骤：1. 加热：将轴承钢加热到适当的温度，使其达到奥氏体区域。

在加热过程中，要控制加热温度和保持一定的保温时间，以确保材料均匀受热，并使组织结构达到理想状态。

2. 淬火：在加热到适当温度后，迅速将轴承钢冷却至淬火介质中，如水、油或盐溶液中。

冷却速度很快，使奥氏体迅速转变为马氏体，从而提高材料的硬度和强度。

3. 固定：在淬火后，要对轴承钢进行固定处理，即加热至一定温度，保温一段时间，然后冷却，以消除残余应力和提高材料的稳定性。

4. 回火：淬火后的轴承钢通常会变脆，需要进行回火处理来调节其硬度和韧性。

回火是将材料加热至一定温度，保温一段时间，然后冷却至室温。

通过回火，可以使轴承钢达到适当的硬度和韧性，以满足不同的工程要求。

总的来说，轴承钢淬火工艺是一种重要的热处理方法，可以显著改善轴承钢的性能和使用寿命。

通过控制加热温度、冷却速度和固定、回火处理等步骤，可以使轴承钢达到理想的组织结构和性能。

淬火工艺的优化对于提高轴承钢的质量和效率具有重要意义，需要在实际生产中进行精心设计和调整，以确保轴承钢具有优异的性能和可靠性。

轴承钢的感应淬火

轴承钢的感应淬火
轴承钢的感应淬火是一种常见的金属热处理工艺，主要用于提高轴承的硬度和耐磨性。

以下是其工艺流程：
1.预处理：将轴承钢件进行清洗、脱脂等处理，以去除表面的杂质和油污。

2.加热：将清洗后的轴承钢件放入感应淬火设备中，通过高频电流产生磁场，在磁场的作用下使钢件表面迅速加热至淬火温度。

3.淬火：将加热后的钢件迅速冷却，使其表面迅速硬化。

常用的冷却方式有水淬、油淬等。

4.后处理：淬火后的钢件需要进行回火处理，以稳定其组织和性能。

回火温度和时间根据具体的工艺要求而定。

5.检查与测试：对淬火后的轴承钢件进行外观检查、硬度测试、金相组织观察等，以确保其符合要求。

此外，为了确保感应淬火的成功实施，需要注意以下事项：
1.严格控制加热温度和时间，避免过热或加热不足。

2.选择合适的淬火介质，以保证淬火效果良好且不损伤工件表面。

3.注意设备的维护和保养，定期检查感应器的性能和稳定性。

4.对于大型或复杂工件，需要进行多次加热或分段加热，以保证淬火效果均匀。

5.操作人员需要经过专业培训，熟悉工艺流程和设备操作，以确保工艺的正确实施。

总之，轴承钢的感应淬火是一种有效的金属热处理工艺，可以提
高轴承的硬度和耐磨性，延长其使用寿命。

在实际应用中，需要根据具体的工艺要求和工件情况选择合适的工艺参数和设备，以确保淬火效果良好。

轴承钢的热处理工艺

轴承钢的热处理工艺轴承钢是一种高级优质钢，具有高的抗压强度与疲劳极限、高硬度、高耐磨性和一定韧性等特点。

我公司使用的轴承钢大部分是日本进口的材料，也有一部分采用了国内开发的与日本钢材成分相似的轴承钢，钢种为SUJ2.SUJ2轴承钢的制作方法是钢厂采用真空脱气的冶炼方式，连续铸造成钢棒（或模铸），锻压成型比6以上，钢材热轧后进行球化退火，再进行冷拔加工。

然后，按照规定的各种技术条件供货（如：非金属夹杂物、脱碳层深度、尺寸公差、形状、外观、硬度、组织等指标）。

轴承钢棒料经过旋削加工一次成型后，就进入我公司前道的热处理工序。

在进入热处理工序前，需要了解什么是退火、淬火和回火，以及为什么要进行各种不同的过程。

退火是生产中常用的预备热处理工艺，是把钢加热到适当温度，保温一定时间，然后缓慢冷却，以获得接近平衡组织的热处理工艺。

其目的是消除或减少铸、锻及焊件的内应力与化学成分的组织不均匀性，能改善和调整钢的机械性能及工艺性能，为我们的旋削加工工序作好组织准备。

而我们所使用的钢材实际上在钢厂就进行了球化退火处理（加热到750－770度，保温一定时间，在缓慢冷却到600度以下空冷）。

钢的退火工艺种类颇多，有完全退火、不完全退火、等温退火、球化退火和扩散退火等。

淬火与回火是轴承钢的重要热处理工艺，应用非常广泛。

淬火能显著提高钢的强度和硬度。

如果再配以不同温度的回火，即可消除（或减轻）淬火内应力，又能得到强度、硬度和韧性的配合，满足不同的要求。

所以，淬火和回火是密不可分的两道热处理工艺。

淬火是将钢加热到临界点以上，保温后以大于临界冷却速度（Vc）冷却，以得到马氏体或下贝氏体组织的热处理工艺。

回火是将淬火钢加热至A1点以下某一温度保温一定时间后，以适当方式冷到室温的热处理工艺。

它是紧接淬火的下道热处理工序，同时决定了钢在使用状态下的组织和性能，关系着工件的使用寿命，故是关键工序。

综上所述，轴承钢的热处理工艺包括退火、淬火和回火，这些工艺的选择和控制都会影响钢的性能和使用寿命。

轴承钢的锻造及热处理工艺

轴承钢的锻造及热处理工艺轴承钢全名叫滚动轴承钢，具有高的抗压强度与疲劳极限，高硬度，高耐磨性及一定韧性，淬透性好，对硫和磷控制极严，是一种高级优质钢，可做冷做摸具钢。

比重：7.81(一)轴承钢锻造温度(1)始锻温度：1150(1120)终缎温度：850(800)度。

(2)锻造前清除表面缺陷，尽量预热后在快速加热。

(3)温加工时，应避免200~400度的蓝脆区。

热加工时，应避免进入高温脆区(大于1250)。

应尽量避免进入热脆区(800~~950度)。

(二)锻后热处理(1)锻后————预先热处理(球化退火)————最终热处理(淬火+低温回火)(2)球化退火目的：降低硬度，便于加工，为淬火做准备。

球化退火过程：加热到750~~770度，保温一定时间，在缓慢冷却到600度以下空冷。

(3)各种轴承钢淬火+低温回火及硬度表钢号淬火温度及淬火介质低温回火硬度HRCGCr6 800~820 水或油 150~170 62~64GCr9 800~830 水或油 150~170 62~64GCr9SiMn 810~820 水或油 150~160 62~64GCr15 820~846 油 150~160 62~64GCr15SiMn 800~840 油 150~170 62~64(三)淬火及淬火介质(1)淬火颜色(经验) 白色最硬而脆，黄色硬而韧，兰色软而韧。

(2) 淬火介质A 水：一般温度不超过40度，不得有油，肥皂等杂质。

B 盐及碱的水溶液：水中加百分之5~10的盐或碱。

盐溶液冷却速度是水的十倍，硬度高而均匀，但组织应力大，有一定的锈蚀作用。

温度小于60度。

碱溶液(苛性纳水溶液)腐蚀性大，适应范围小。

C 油：包括机油，锭子油，变压器油，柴油等。

可减小变形与开裂。

不适用碳钢。

油温度：在60~~80度，最高不超过100~120度。

(四)回火温度轴承钢采用低温回火。

温度：150~250度。

可在保持高硬度和高耐磨性的前提下，降低内应力和脆性，以免使用时崩裂或过早损坏。

GCr15轴承钢的热处理工艺设计

热处理工艺课程设计说明书课程名称：金属热处理工艺学设计题目：GCr15轴承钢的热处理工艺设计院系：机械工程学院班级：材料成型及控制工程 XXXX 学号： 0 9 1 1 0 1 1 00学生姓名： idealwang指导教师：黄老师热处理工艺课程设计任务书目录1 热处理工艺课程设计的目的 --------------------42 零件的技术要求及选材 ------------------------4 2.1工作条件和技术要求 -------------------------4 2.2材料的选择 ---------------------------------52.3化学成分及合金元素的作用 -------------------63 热处理工艺课程设计的内容及步骤 ---------------7 3.1相变点的确定 ----------------------------------7 3.2热处理工艺 ----------------------------------8 3.2.1工艺流程-------------------------8 3.2.2热处理工艺参数的制定-------------10 3.2.3处理工艺卡片填写---------------------12 3.2.4作过程中的注意事项 ------------------------------12 3.3家具的设计或者选用及零件的摆布------------------------13 3.4热处理设备的选择-----------------------16 3.5组织特点和性能的分析 ------------------------------16 4总结---------------------------------------------215 收获和体会 ---------------------------------236 参考文献 -----------------------------------237 附表 1 热处理工艺卡 -------------------------25§1 热处理工艺课程设计的目的热处理工艺课程设计是高等学校金属材料工程专业一次专业课设计练习，是热处理原理与工艺课程的最后一个教学环节。
