电磁波在穿过屏蔽体是发生衰减是因为能量有了损耗，这种损耗可以分成两个部分：反射损耗和吸收损耗。
反射损耗：当电磁波入射到不同媒质的分界面时，就会发生反射，使穿过界面的电磁能量减弱。
由于反射现象而造成的电磁能量损失称为反射损耗，用字母R表示。
当电磁波穿过一层屏蔽体时要经过两个界面，要发生两次反射。
因此，电磁波穿过屏蔽体时的反射损耗等于两个界面上的反射损耗总和。
反射损耗的计算公式如下：
R=20lg(ZW/ZS) (dB)
式中: ZW= 入射电磁波的波阻抗，ZS=屏蔽材料的特性阻抗
|ZS|=3.68×10-7（fμrσr）1/2式中: f= 入射电磁波的频率，μr=相对磁导率，σr=相对电导率
吸收损耗：电磁波在屏蔽材料中传播时，会有一部分能量转换成热量，导致电磁能量损失，损失的这部分能量成为屏蔽材料的吸收损耗，用字母A表示，计算公式如下：A=3.34t（fμrσr）1/2 (dB)。
电磁屏蔽性结构设计规范
《电磁屏蔽性结构设计规范》摘录一．定义：在有屏蔽体时，被屏蔽空间内某点的场强与没有屏蔽体时该点场强的比值。
以dB为单位表示；一般低频段比高频段高10~15,也可写成30~1000MHz：20 dB。
四．紧固方式缝隙搭边深度值超过30mm时，作用不明显；推荐缝隙搭边深度：15~25mm。
五．局部开孔定义：数量不多的开孔根据经验：开口最大尺寸小于电磁波波长的1/20时，屏蔽效能20 dB；开口最大尺寸小于电磁波波长的1/50时，屏蔽效能30 dB。
例如：屏蔽效能为20 dB/1GHz时，局部开孔的最大尺寸应小于15mm。
一．提高缝隙的屏蔽效能可采取以下几种措施：增加缝隙深度、减小缝隙的最大长度尺寸、减小缝隙中紧固点的间距、增强基材的刚性和表面光洁度。
二．影响穿孔金属板屏蔽效能的最大因素是开孔的最大尺寸，其次是孔深，影响最小的是孔间距。
三．针对电缆穿透问题，可采取：在电缆出屏蔽体时增加滤波，或采用屏蔽电缆，同时屏蔽电缆屏蔽层与屏蔽体之间要良好电接触。
四．屏蔽方案1.机柜屏蔽：成本较高，由于缺陷较多，屏蔽效能一般不能做到太高。
2.插箱/子架屏蔽：对于屏蔽电缆的接地和增加滤波都比较方便，适合大量出线的产品。
3.单板/模块屏蔽：结构复杂，成本较高，对散热不利。
4.单板局部屏蔽：在无线产品中较常见，主要通过安装屏蔽盒实现，实现较容易。
原则上，最靠近辐射源的屏蔽措施是最有效和最经济的；一般说，屏蔽需求导致结构件成本增加10%~20%左右。
五．缝隙屏蔽设计1.紧固点连接缝隙屏蔽效能最主要的影响因素是缝隙的最大尺寸和缝隙深度，减小紧固点间距、增加连接零件刚性。
2.增加缝隙深度单排紧固时缝隙深度超过30mm后屏蔽效能差别就不明显，一般推荐值为15~25mm。
增加缝隙深度可采取一些迷宫或嵌入式结构，或采用双排紧固点方式（最好将两排紧固点错开分布）。
3.紧固点间距下表是按照DKBA0.460.0031屏蔽效能测试方法得出的单排紧固点缝隙在不同间距下的屏蔽效能，测试样品T=1.5mm，大小600×600mm。
电磁屏蔽复合材料电磁屏蔽效能探讨
电磁屏蔽复合材料电磁屏蔽效能探讨
最近几年来，随着电子信息技术的迅猛发展，电磁屏蔽的需求也
在急剧增加。
电磁屏蔽（EMI）是指一种能有效阻止外部电磁辐射对内
部电气设备的误操作或损坏的技术，并具有隔离有害电磁场的能力。
电磁屏蔽材料（EMI）是指由多种特殊材料形成电磁屏蔽层的特殊结构。
电磁屏蔽复合材料是指由多种不同的材料复合而成的电磁屏蔽材料。
电磁屏蔽复合材料的主要作用是抑制传导和反射介质对外部电磁
辐射的干扰。
它能有效的阻止外界的干扰，在使用过程中具有很强的
保护功能。
除了具有电磁屏蔽功能以外，电磁屏蔽复合材料还具备其
他特性，比如良好的柔性、耐低温、耐高温、耐冲击，抗紫外线能力。
电磁屏蔽复合材料的电磁屏蔽效能主要取决于五个因素：一是屏
蔽层材料的电磁屏蔽系数大小，这是保证抑制外部电磁辐射的基础；
二是屏蔽层材料的厚度，当屏蔽层厚度增加时，电磁屏蔽效果也会增强；三是屏蔽层的导热性、线路的设计、以及接触面的质量，提高屏
蔽层的导热性能和导线的质量，提高复合材料的电磁屏蔽效果；四是
复合材料的结构，即把电磁屏蔽层和衬底层包裹在外面层，以提高电
磁屏蔽性能；最后，电磁屏蔽复合材料的电磁环境也是影响电磁屏蔽
效果的一个重要因素。
通过对上述各项因素的系统考察，弄清电磁屏蔽复合材料的电磁
屏蔽效能，从而可以指导后续的应用场景的设计和制造，为电子信息
技术的发展提供保障。
屏蔽材料与屏蔽效能的关系
屏蔽材料与屏蔽效能的关系一、屏蔽材料选择用导电体或导磁体做成外壳，将干扰源或信号电路罩起来，使电磁场的耦合受到很大的衰减，这种抑制干扰的方法叫电磁屏蔽。
1.当干扰电磁波的频率较低时，要采用高磁导率的材料，从而使磁力线限制在屏蔽体内部，防治扩散到屏蔽的空间去，厚度越大，磁阻越小，磁场屏蔽的效果越好。
2.当干扰电磁场的频率较高时，利用高导电性金属材料中长生的涡流，形成对外来电磁波的抵消作用，从而达到屏蔽的效果。
由于高频趋肤效应，涡流仅在屏蔽盒表面薄层流通，因此，屏蔽体的厚度不必过大，而以趋肤深度和结构强度为主要考虑因素。
3.在某些场合下，如果要求对高频和低频电磁场都具有良好的屏蔽效果时，往往采用高磁导率材料表面涂覆高导电性材料组成多层屏蔽体。
二、屏蔽用金属材料从上述原则我们知道，低频情况应采用高磁导率金属屏蔽材料，高频情况应采用高电导率金属屏蔽材料。
常用的金属板屏蔽材料有：镀锌钢板、低碳钢板、镀铜钢板和铜板等。
表一给出了几种常用金属的相对电导率和相对磁导率。
表一各种金属屏蔽材料的性能金属相对电导率相对磁导率（f<10KHz）金属相对电导率相对磁导率（f<10KHz）银 1.064 1 玻莫合金 0.108 8000铜 1.00 1 纯铁 0.17 5000金 0.70 1 硅钢 0.0384 1500铬 0.664 1 冷轧钢 0.17 180铝 0.63 1 不锈钢 0.02 200锌 0.305 1 镍铬硅铁磁合金 0.019 1000黄铜 0.26 1 铁镍合金 0.172 300镉 0.23 1镍 0.20 1磷青铜 0.18 1锡 0.151 1铅 0.079 1三、屏蔽效能屏蔽效能包括吸收损耗A，反射损耗R和多次反射损耗B。
在低频情况下，反射损耗大于吸收损耗，它是屏蔽效能中的主要因素。
随着频率的增加，反射损耗逐渐下降。
在屏蔽层较厚或频率较高时，屏蔽体吸收损耗较大。
在屏蔽体吸收损耗较大（A>15dB）时，多次反射损耗可以忽略。
屏蔽效能分类
屏蔽效能分类
按屏蔽效能分类的话可以分为以下三种屏蔽：
1：静电屏蔽
静电屏蔽防止静电耦合干扰，是指对静电场的屏蔽，即利用低电阻率导体材料做成容器，把电力线限制在容器内部，也可以使外部电力线进不到容器内部。
在静电屏蔽时，屏蔽导体必须接地，屏蔽体和接地线都是具有良好导电性能的金属材料。
2：电磁屏蔽
电磁屏蔽防止高平电磁波干扰，用于抑制噪声源和敏感设备距离较远时通过电磁场耦合产生的干扰。
电磁屏蔽必须同时屏蔽电场和磁场，通常采用低电阻率的导体材料。
空间电磁波在射入到金属体表面时会产生反射损耗和吸收损耗，使电磁能量被大大衰减，从而达到屏蔽的目的。
在电磁屏蔽时，屏蔽体本身可以不接地，但为了避免发生静电耦合，所以电磁屏蔽导体一般也做接地处理。
3：磁屏蔽
磁屏蔽是防止低频的磁场感应，屏蔽较困难，通常采用高导磁率和低电阻率的金属材料构成具有一定厚度的壳体，以便将磁力线限制在磁阻小的屏蔽体内部，防止磁场的扩散,这就是磁屏蔽的基本原理。
与电磁屏蔽类似，在磁屏蔽时，屏蔽体是否接地不影响屏蔽效能，实际结构为了防止静
电感应，屏蔽体一般都接机壳（安全接地）。

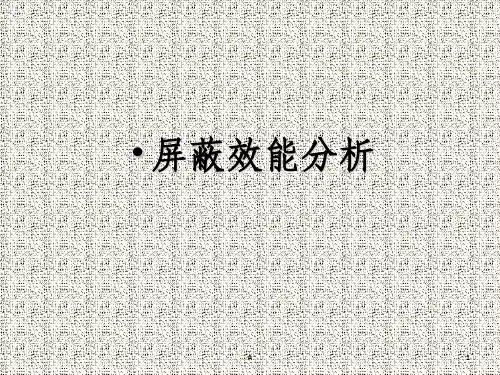

屏蔽效能分析
A
13
表2-2列出了常用金属材料对铜的相对电导率和相对磁导 率。 根据要求的吸收衰减量可求出屏蔽体的厚度, 由式
t
A20lge
8.69t
得
l
A
0.131 f rr
表2-2
A
14
3．电磁波的多次反射损耗
电磁波穿出屏蔽体时， 在穿出面发生反射， 该反射波返回进入面 时再次被反射，如此 反复，直到其能量被 吸收至可以忽略为止。
双层编织屏蔽则可达80~90dB。
A
20
谢谢！
A
21
截止频率 屏蔽效能
fc 1.5108/b SE20lg1.5108
bf
网眼宽度
(f fc时)
SE0 (f fc时)
一般，在1~100MHz内，金属屏蔽网SE=60~100dB，
玻璃夹层金属屏蔽网SE=50~90dB。
用金属丝网作窥视窗时其透明度较差。
A
19
5．薄膜及导电玻璃的影响
在玻璃或有机介质薄膜上真空蒸发或喷涂一层导电 薄膜作为电磁屏蔽体，可用来代替玻璃夹层的金属丝 网结构。
多次反射损耗 B2l0g1 (e2t/δ)
A
15
三 屏蔽体不完整对屏蔽效果的影响
屏蔽体上总会有门、盖、仪表、开关等各种孔缝隙，以及连线 穿透，这些都不同程度地破坏了屏蔽的完整性。
A
16
影响因素：开孔的最大线性尺寸（并非面积）、波 阻抗、电磁波的频率等。
1．缝隙的影响
当趋肤深度δ>0.3g时
Hg H0et/g
Z1=
2r
(120 )
③ 在高阻抗电场源的近场（ r ）
2π
Z1=
Hale Waihona Puke (120) 2r2r 1
屏蔽效能
屏蔽效能的计算用途与材料一，电磁屏蔽效能电磁屏蔽是解决电子设备电磁兼容问题的重要手段之一，大部分电磁兼容问题都可以通过电磁屏蔽来解决，特别是随着电路工作的频率日益提高，单纯依靠线路板设计往往不能满足电磁兼容标准的要求。
电子设备的屏蔽设计与传统的结构设计有许多不同之处，一般的在结构设计师如果没有考虑屏蔽问题，很难满足电磁兼容性要求。
所以再设计电子产品时，必须从一开始就考虑电磁屏蔽问题。
电磁屏蔽主要是用来放置高频电磁场的影响，从而有效地控制电磁波从某一区域向另一区域进行辐射传播。
基本原理是才艺欧诺个低电阻值得导体材料，利用电磁波在屏蔽体表面的反射以及在到体内部的吸收和传输过程中的损耗而产生屏蔽作用。
电磁屏蔽的目的就是抑制电磁噪声的传播，使处在电磁环境中的仪器在避免电磁干扰的同时也不产生电磁干扰，通常采用导电性导磁性较好的材料把所需屏蔽的区域与外部隔离开来。
屏蔽体的有效性是用屏蔽效能来度量的，屏蔽效能定义为：电磁场中同一地点没有屏蔽存在时电磁场强度E1与有效屏蔽时的电磁场强度E2的比值，它表征了屏蔽体对电磁波的衰减程度。
用于电磁兼容目的的屏蔽体通常能将电磁波的强度衰减到原来的百分之一甚至百万分之一，因此通常用分贝来表述屏蔽效能。
一般民用产品机箱的屏蔽效能在40dB以下，军用设备机箱的屏蔽效能一般要达到60B，屏蔽室或屏蔽舱等往往要达到100dB。
100dB以上的屏蔽体是很难制造的，成本也很高。
二，屏蔽材料选择(1)金属铁磁材料适用于低频(f<300Hz)磁场的磁屏蔽。
较常用的有纯铁、铁硅合金（即硅钢等）、铁镍软磁合金（即坡莫合金）等。
相对磁导率μr越高，屏蔽效果越好；层数越多，屏蔽也越好。
(2)非金属磁性材料——铁氧体磁性材料该材料在高频时具有较高的磁导率，电导率较大，且具有较高的介电性能，已广泛应用于高频弱电领域。
(3)良导体材料适用于高频电磁场、低频电场以及静电场的屏蔽。
高频电磁场及低频电场的屏蔽应选用高电导率良导体（如铜、铝等）。
解析7大电磁屏蔽材料及应用
解析7⼤电磁屏蔽材料及应⽤电磁屏蔽材料（EMI/EMC）随着科学技术和电⼦⼯业的⾼速发展，各种数字化、⾼频化的电⼦电器设备在⼯作时向空间辐射了⼤量不同波长的频率的电磁波，从⽽导致了新的环境污染--电磁波⼲扰(Electromagnetic Interference ,EMI)和射频或⽆线电⼲扰(Radio Frequency Interference ,RFI)。
与此同时，电⼦元器件也正向着⼩型化、轻量化、数字化和⾼密度集成化⽅向发展，灵敏度越来越⾼，很容易受到外界电磁⼲扰⽽出现误动、图像障碍以及声⾳障碍等。
电磁辐射产⽣的电磁⼲扰仅影响到电⼦产品的性能实现，⽽且由此⽽引起的电磁污染会对⼈类和其它⽣物体造成严重的危害。
为此，国际组织提出了⼀系列技术规章，要求电⼦产品符合严格的磁化系数和发射准则。
符合这些规章的产品称为具有电磁兼容性EMC(Electromagnetic Compatibility)。
对设计⼯程师⽽⾔采⽤EMI屏蔽⽤的吸波材料是⼀种有效降低EMI的⽅法。
针对不同的⼲扰源，在考虑安装尺⼨及空间位置后选择最优的吸波材料，这样就能保证系统达到最佳屏蔽效果。
电磁屏蔽材料简介导电布1. 以纤维布(⼀般常⽤聚酯纤维布)经过前置处理后施以电镀⾦属镀层使其具有⾦属特性⽽成为导电纤维布。
可分为：镀镍导电布、镀炭导电布、镀镍铜导电布、铝箔纤维复合布。
外观上有平纹和⽹格等区分；2. 最基本层为⾼导电铜，结合镍的外层具有耐腐蚀性能；3. 镍/铜/镍涂层的聚酯纤维布提供了优异的导电性、屏蔽效能及防腐蚀性能够适应各种不同范围的要求，屏蔽范围在100K-3GHz。
应⽤领域：可⽤于从事电⼦，电磁等⾼辐射⼯作的专业屏蔽⼯作服，屏蔽室专⽤屏蔽布；IT⾏业屏蔽件专⽤布，触屏⼿套，防辐射窗帘等。
⼴泛应⽤于PDA掌上电脑、PDP等离⼦显⽰屏、LCD显⽰器、笔记本电脑、复印机等等各种电⼦产品内需电磁屏蔽的位置。
导电布衬垫导电布衬垫采⽤⾼导电性和防腐蚀性的导电布，内包⾼度压缩⾼弹性的泡棉芯，经过精密加⼯⽽组成。
建筑材料电磁屏蔽效能测试方法
建筑材料电磁屏蔽效能测试方法摘要：随着电子设备的广泛应用，电磁辐射对人体健康的影响日益受到关注。
为了保护人体免受电磁辐射的侵害，建筑材料的电磁屏蔽效能成为了一个重要的研究方向。
本文介绍了建筑材料电磁屏蔽效能测试的方法及其原理，以期为建筑材料的选择和设计提供参考。
1. 引言电磁辐射是指电磁波在空间中传播的过程中向周围环境传递能量的现象。
随着电子设备的普及和无线通信技术的发展，人们对电磁辐射的健康影响越来越关注。
电磁辐射不仅可能对人体造成生理和心理上的影响，还可能干扰电子设备的正常工作。
因此，对建筑材料的电磁屏蔽效能进行测试和评估显得尤为重要。
2. 测试方法2.1 电磁辐射源电磁辐射源是进行电磁屏蔽效能测试的关键设备。
常见的电磁辐射源包括电磁辐射发生器和天线。
电磁辐射发生器可以产生不同频率和功率的电磁波，而天线用于辐射电磁波。
2.2 试样准备试样准备是电磁屏蔽效能测试的第一步。
试样可以是建筑材料的样品，也可以是已经安装在建筑结构中的材料。
试样的准备应尽量保持与实际使用情况一致，以获得真实可靠的测试结果。
2.3 测试装置测试装置用于模拟真实的电磁辐射环境，并测量试样对电磁波的屏蔽效能。
测试装置包括电磁屏蔽箱、功率计、频谱分析仪等设备。
电磁屏蔽箱可以屏蔽外界电磁干扰，保证测试结果的准确性。
2.4 测试步骤（1）将试样放置在测试装置中，并确保其与电磁辐射源之间的距离符合测试要求。
（2）启动电磁辐射源，产生一定频率和功率的电磁波。
（3）使用功率计测量电磁波的功率，以评估试样的屏蔽效能。
（4）使用频谱分析仪分析电磁波的频谱特性，进一步评估试样的屏蔽效能。
3. 测试原理建筑材料的电磁屏蔽效能取决于其导电性、磁导率和厚度等因素。
导电性越好的材料具有更好的电磁屏蔽效能，而磁导率越高的材料对低频电磁波的屏蔽效能更好。
此外，材料的厚度也会影响其屏蔽效能，一般来说，厚度越大的材料屏蔽效能越好。
4. 结果分析通过测试，我们可以得到试样在不同频率和功率下的电磁屏蔽效能数据。
电磁屏蔽性结构设计规范
《电磁屏蔽性结构设计规范》摘录一．定义：在有屏蔽体时，被屏蔽空间内某点的场强与没有屏蔽体时该点场强的比值。
以dB为单位表达屏蔽等级分类：屏蔽效能规格规定举例：设计规格书列举方式：30~230MHz：30dB；230~1000MHz：20dB；一般低频段比高频段高10~15,也可写成30~1000MHz：20 dB。
二．常用屏蔽材料压缩量：三．常用屏蔽材料屏蔽效能及设计参数：四．紧固方式缝隙搭边深度值超过30mm时，作用不明显；推荐缝隙搭边深度：15~25mm。
五．局部开孔定义：数量不多的开孔根据经验：开口最大尺寸小于电磁波波长的1/20时，屏蔽效能20 dB；开口最大尺寸小于电磁波波长的1/50时，屏蔽效能30 dB。
例如：屏蔽效能为20 dB/1GHz时，局部开孔的最大尺寸应小于15mm。
一．提高缝隙的屏蔽效能可采用以下几种措施：增长缝隙深度、减小缝隙的最大长度尺寸、减小缝隙中紧固点的间距、增强基材的刚性和表面光洁度。
二．影响穿孔金属板屏蔽效能的最大因素是开孔的最大尺寸，另一方面是孔深，影响最小的是孔间距。
三．针对电缆穿透问题，可采用：在电缆出屏蔽体时增长滤波，或采用屏蔽电缆，同时屏蔽电缆屏蔽层与屏蔽体之间要良好电接触。
四．屏蔽方案1.机柜屏蔽：成本较高，由于缺陷较多，屏蔽效能一般不能做到太高。
2.插箱/子架屏蔽：对于屏蔽电缆的接地和增长滤波都比较方便，适合大量出线的产品。
3.单板/模块屏蔽：结构复杂，成本较高，对散热不利。
4.单板局部屏蔽：在无线产品中较常见，重要通过安装屏蔽盒实现，实现较容易。
原则上，最靠近辐射源的屏蔽措施是最有效和最经济的；一般说，屏蔽需求导致结构件成本增长10%~20%左右。
五．缝隙屏蔽设计1.紧固点连接缝隙屏蔽效能最重要的影响因素是缝隙的最大尺寸和缝隙深度，减小紧固点间距、增长连接零件刚性。
2.增长缝隙深度单排紧固时缝隙深度超过30mm后屏蔽效能差别就不明显，一般推荐值为15~25mm。
屏蔽防护材料
屏蔽防护材料屏蔽防护材料是一种用于阻挡或减弱外部电磁波或辐射的材料，其应用范围广泛，涵盖了通信、电子、医疗、军事等领域。
在现代社会中，人们对电磁波和辐射的关注度越来越高，因此对屏蔽防护材料的需求也日益增长。
本文将就屏蔽防护材料的种类、特性及应用进行介绍。
首先，屏蔽防护材料可以分为金属屏蔽材料和非金属屏蔽材料两大类。
金属屏蔽材料主要包括铜箔、铝箔、镍箔等，它们具有良好的导电性和屏蔽性能，能够有效地阻挡电磁波的传播。
而非金属屏蔽材料则包括碳纤维布、石墨布等，它们具有轻质、柔软的特点，适用于一些对重量和柔韧性要求较高的场合。
其次，屏蔽防护材料的特性主要包括屏蔽效能、耐候性、机械性能等方面。
屏蔽效能是衡量屏蔽材料性能的重要指标，它取决于材料的导电性和屏蔽结构的设计。
耐候性则是指材料在不同环境条件下的使用寿命和稳定性，对于户外设备和工程应用而言尤为重要。
此外，屏蔽材料的机械性能也是需要考虑的因素，包括拉伸强度、撕裂强度等，这些性能直接影响着材料的加工和使用过程中的稳定性。
最后，屏蔽防护材料的应用非常广泛，涉及到通信设备、电子产品、医疗器械、军事装备等多个领域。
在通信设备中，屏蔽材料被广泛应用于手机、基站等设备的外壳和内部结构，以防止电磁干扰和泄漏。
在电子产品中，屏蔽材料可以用于电磁屏蔽罩、屏蔽膜等，保护电路板和元器件不受外部干扰。
在医疗器械中，屏蔽材料可以用于MRI设备、手术器械等，保护医疗设备和患者的安全。
在军事装备中，屏蔽材料被广泛应用于雷达、导弹、飞机等装备，以保障军事通信和作战行动的安全。
总之，屏蔽防护材料作为一种重要的功能材料，在现代社会中具有非常重要的应用和发展前景。
随着科技的不断进步和人们对电磁波和辐射的关注度增加，屏蔽防护材料的需求将会持续增长，同时也将会有更多的创新和发展出现在这一领域。
希望本文的介绍能够对屏蔽防护材料有所了解，为相关领域的研究和应用提供一定的参考和帮助。
屏蔽效能指标
屏蔽效能指标
屏蔽效能指标是用于评估屏蔽措施的效果和性能的指标。
以下是几个常见的屏蔽效能指标：
1. 屏蔽效率：屏蔽效率是指屏蔽材料或屏蔽结构对电磁波的屏蔽效果。
它通常用于评估屏蔽材料或结构对电磁波的吸收、反射和透射程度。
2. 屏蔽效果指数：屏蔽效果指数是用于表示屏蔽材料或结构对电磁波屏蔽效果的数值指标。
它是以信号传输或干扰的衰减率来评估屏蔽材料或结构的效果。
3. 频率响应：频率响应是指屏蔽材料或结构在不同频率下的屏蔽效果。
它可以用于评估屏蔽材料或结构对不同频率电磁波的屏蔽能力。
4. 平衡性能：平衡性能是指屏蔽材料或结构对电磁波的屏蔽效果在不同方向上的均衡性。
它可以用于评估屏蔽材料或结构在不同方向上的屏蔽效果。
5. 热性能：热性能是指屏蔽材料或结构对热量的传导能力，以及在不同温度下的屏蔽效果。
它可以用于评估屏蔽材料或结构在高温环境下的屏蔽性能。
这些指标可以根据具体应用的需求和标准进行选取和评估，以实现合适的屏蔽效果和性能。
屏蔽效能测试GJB 6190标准
屏蔽效能测试GJB 6190标准
屏蔽效能是指在同一激励电平下，无屏蔽材料时接收到的功率或场强与有屏蔽材料时接收到的功率或场强之比，并以对数表示。
屏蔽效能测试GJB 6190-2008规定了10KHz~40GHz频率范围内电磁屏蔽材料屏蔽效能的测量方法。
10KHz~40GHz各频段推荐使用天线见下表：
屏蔽效能测试标准：GJB 6190-2008
GJB 6190-2008适用范围：
金属网、导电薄膜、导电玻璃、导电布、导电介质板、导电橡胶板、表面涂覆或镀导电层的材料、导电衬垫等电磁屏蔽效能的测量。
办理屏蔽效能测试流程：
1、项目申请——向世通检测监管递交申请。
2、资料准备——根据标准要求，企业准备好相关的认证文件。
3、产品测试——企业将待测样品寄到实验室进行测试。
4、编制报告——认证工程师根据合格的检测数据，编写报告。
5、递交审核——工程师将完整的报告进行审核。
6、签发证书——报告审核无误后，颁发报告。
屏蔽效能等级的划分
屏蔽效能等级的划分qZh安规与电磁兼容网一般结构件的屏蔽效能分为以下六个等级，各级屏蔽效能指标规定如下：E级：30-230 MHz 20 dB；230—1000 MHz 10 dBqZh安规与电磁兼容网D级：30—230 MHz 30 dB；230—1000 MHz 20 dBqZh安规与电磁兼容网C级：30-230 MHz 40 dB；230-1000 MHz 30 dBqZh安规与电磁兼容网B级：30—230 MHz 50 dB；230-1000 MHz 40 dBqZh安规与电磁兼容网A级：30-230 MHz 60 dB;230—1000 MHz 50 dBT级：比A级高10dB或者以上，和／或对低频磁场、1GHz以上平面波屏蔽效能有特殊需求qZh安规与电磁兼容网屏蔽效能等级由高至低分别为：T级？A级？B级？C级?D级？E级。
一般统称T级和A级为高等级屏蔽效能，B级和C级为中等级屏蔽效能，D级和E级为低等级屏蔽效能.一般结构件只需要注明需要达到哪一级即可，但是选用T级时需要注明具体的指标要求和其他特殊要求机柜通风孔的电磁屏蔽设计各权威机构或专家对电磁兼容都有自己的见解，互相略有不同.通俗的说电磁兼容（ EMC）是设备或分系统在其电磁环境中能正常工作且不对该环境中的任何事物构成不能承受的电磁骚扰的能力。
解决电磁兼容应该站在系统的角度，全面地看待问题.电磁兼容涉及电路设计、 PCB布线、电缆设计、系统布局、结构设计等多方面问题，甚至与软件设计都有关系.2 、解决 EMC 问题的手段当设备中“电磁干扰源—耦合路径—敏感部件”三要素同时存在时，才会出现 EMI问题。
EMC设计就是针对三要素中的一个或几个，采取某些技术措施，限制或消除其影响，从而得到兼容性好、成本和重量可接受的设计。
从理论上讲，单板是所有EMI问题的源头，即“电磁干扰源”，是EMC设计的重中之重。
应该花费90%的精力放在单板设计上面.结构和电缆屏蔽设计是解决“耦合路径”的有效办法,也是解决RE（目前最棘手的问题)的有效手段,但是一般不要提出太高的要求。
屏蔽效能
屏蔽效能的计算用途与材料一，电磁屏蔽效能电磁屏蔽是解决电子设备电磁兼容问题的重要手段之一，大部分电磁兼容问题都可以通过电磁屏蔽来解决，特别是随着电路工作的频率日益提高，单纯依靠线路板设计往往不能满足电磁兼容标准的要求。
电子设备的屏蔽设计与传统的结构设计有许多不同之处，一般的在结构设计师如果没有考虑屏蔽问题，很难满足电磁兼容性要求。
所以再设计电子产品时，必须从一开始就考虑电磁屏蔽问题。
电磁屏蔽主要是用来放置高频电磁场的影响，从而有效地控制电磁波从某一区域向另一区域进行辐射传播。
基本原理是才艺欧诺个低电阻值得导体材料，利用电磁波在屏蔽体表面的反射以及在到体内部的吸收和传输过程中的损耗而产生屏蔽作用。
电磁屏蔽的目的就是抑制电磁噪声的传播，使处在电磁环境中的仪器在避免电磁干扰的同时也不产生电磁干扰，通常采用导电性导磁性较好的材料把所需屏蔽的区域与外部隔离开来。
屏蔽体的有效性是用屏蔽效能来度量的，屏蔽效能定义为：电磁场中同一地点没有屏蔽存在时电磁场强度E1 与有效屏蔽时的电磁场强度E2 的比值，它表征了屏蔽体对电磁波的衰减程度。
用于电磁兼容目的的屏蔽体通常能将电磁波的强度衰减到原来的百分之一甚至百万分之一，因此通常用分贝来表述屏蔽效能。
一般民用产品机箱的屏蔽效能在40dB 以下，军用设备机箱的屏IOOdB 以上的屏蔽效能一般要达到60B,屏蔽室或屏蔽舱等往往要达到10OdBO蔽体是很难制造的，成本也很高。
二，屏蔽材料选择(1) 金属铁磁材料适用于低频(f<300Hz) 磁场的磁屏蔽。
较常用的有纯铁、铁硅合金 (即硅钢等)、铁镍软磁合金(即坡莫合金 ) 等。
相对磁导率μr 越高，屏蔽效果越好；层数越多，屏蔽也越好。
(2) 非金属磁性材料——铁氧体磁性材料该材料在高频时具有较高的磁导率，电导率较大，且具有较高的介电性能，已广泛应用于高频弱电领域。
(3) 良导体材料适用于高频电磁场、低频电场以及静电场的屏蔽。
2mm厚钢板屏蔽效能计算
2mm厚钢板屏蔽效能计算摘要：一、引言二、2mm 厚钢板屏蔽效能的计算方法1.计算公式2.参数解释三、影响2mm 厚钢板屏蔽效能的因素1.钢板厚度2.辐射类型3.辐射强度四、2mm 厚钢板屏蔽效能的实验验证1.实验方法2.实验结果五、结论正文：一、引言随着科技的发展，辐射的应用越来越广泛，如医学、工业、核能等领域。
然而，辐射对人体有一定的危害性，因此需要对辐射进行有效的屏蔽。
钢板作为一种常见的屏蔽材料，其屏蔽效能的计算尤为重要。
本文主要针对2mm 厚钢板的屏蔽效能进行计算及分析。
二、2mm 厚钢板屏蔽效能的计算方法1.计算公式2mm 厚钢板的屏蔽效能计算公式为：SE = 1 + 0.29/(1 + 0.29×(1 - 0.5×(d/h)^2))其中，SE 为屏蔽效能，d 为辐射源到屏蔽层的距离，h 为钢板厚度。
2.参数解释(1) SE：屏蔽效能，表示屏蔽材料对辐射的屏蔽能力，其值范围为0~1，值越大，屏蔽效果越好。
(2) d：辐射源到屏蔽层的距离，单位为米。
(3) h：钢板厚度，单位为米。
三、影响2mm 厚钢板屏蔽效能的因素1.钢板厚度钢板的厚度直接影响屏蔽效能。
一般来说，钢板厚度越大，屏蔽效能越高。
但当钢板厚度达到一定程度后，屏蔽效能的提升将变得缓慢。
2.辐射类型不同的辐射类型，其屏蔽效能的计算方法会有所不同。
例如，对于α、β、γ射线，其屏蔽效能计算公式中的参数会有所不同。
3.辐射强度辐射强度也会影响屏蔽效能。
辐射强度越大，屏蔽效能要求越高。
四、2mm 厚钢板屏蔽效能的实验验证1.实验方法通过搭建辐射源和钢板屏蔽层，测量不同距离下辐射强度，从而计算出2mm 厚钢板的屏蔽效能。
2.实验结果实验结果显示，2mm 厚钢板的屏蔽效能随着辐射源与屏蔽层距离的增大而逐渐降低，但整体上屏蔽效能较高，能有效屏蔽辐射。
五、结论本文通过计算和实验验证，得出2mm 厚钢板的屏蔽效能较高，能有效屏蔽辐射。
不同材质金属板电磁屏蔽效果的对比分析
郑州大学毕业设计（论文）题目：不同材质金属板电磁屏蔽效果的对比分析指导教师：职称：讲师学生姓名：学号：专业：院（系）：完成时间：2013年5月20 日不同材质金属板电磁屏蔽效果的对比分析摘要高导电性材料在电磁波的作用下将产生较大的感应电流。
这些电流按照楞次定律将削但所费材料愈多。
本文主要使用XFDTD仿真软件编写基于FDTD算法的计算机仿真程序，计算出了喇叭天线工作时在铜金属板以及与铁，铝金属板屏蔽下电场强度分布，重点记录了距离端口60cm 平面的电磁参数，以此观察分析不同材质金属板的屏蔽效能，为金属板的电磁屏蔽应用提供科学的理论依据和定量的数据。
关键词屏蔽效能金属板时域有限差分算法喇叭天线电磁波传播模型Abstact Shielding effectiveness is characterized the attenuation of electromagnetic waves on shield。
Because of the high conductive material will be generated a large induction current under the action of electromagnetic waves。
These currents according to Lenz's law will weaken the penetration of electromagnetic waves。
The metal mesh is more dense, he better the shielding effectt, until the the overall metal shell, but the more charge material used. The this thesis make use of XFdtd simulation of copper metal plate, as well as iron, aluminum metal plate in an electromagnetic field environment。
屏蔽效能等级的划分
屏障【2 】效能等级的划分qZh安规与电磁兼容网一般构造件的屏障效能分为以下六个等级,各级屏障效能指标划定如下：E级：30-230 MHz 20 dB;230-1000 MHz 10 dBqZh安规与电磁兼容网D级：30-230 MHz 30 dB;230-1000 MHz 20 dBqZh安规与电磁兼容网C级：30-230 MHz 40 dB;230-1000 MHz 30 dBqZh安规与电磁兼容网B级：30-230 MHz 50 dB;230-1000 MHz 40 dBqZh安规与电磁兼容网A级：30-230 MHz 60 dB;230-1000 MHz 50 dBT级：比A级高10dB或者以上,和／或对低频磁场.1GHz以上平面波屏障效能有特别需求qZh安规与电磁兼容网屏障效能等级由高至低分离为：T级 ?A级 ?B级 ?C级 ?D级 ?E级.一般统称T级和A级为高级级屏障效能,B级和C级为中等级屏障效能,D级和E级为低等级屏障效能.一般构造件只须要注明须要达到哪一级即可,但是选用T级时须要注明具体的指标要乞降其他特别请求机柜通风孔的电磁屏障设计机柜通风孔的电磁屏障设计各威望机构或专家对电磁兼容都有本身的看法,互相略有不同.通俗的说电磁兼容（ EMC）是装备或分体系在其电磁情形中能正常工作且不对该情形中的任何事物组成不能推却的电磁骚扰的才能.解决电磁兼容应当站在体系的角度,周全地对待问题.电磁兼容涉及电路设计. PCB布线.电缆设计.体系布局 .构造设计等多方面问题,甚至与软件设计都有关系.2 .解决 EMC 问题的手腕当装备中“电磁干扰源—耦合路径—迟钝部件”三要素同时消失时,才会消失 EMI问题.EMC设计就是针对三要素中的一个或几个,采取某些技巧措施,限制或清除其影响,从而得到兼容性好.成本和重量可接收的设计.从理论上讲,单板是所有EMI问题的泉源,即“电磁干扰源”,是EMC设计的重中之重.应当消费90%的精神放在单板设计上面.构造和电缆屏障设计是解决“耦合路径”的有用方法,也是解决RE（今朝最辣手的问题）的有用手腕,但是一般不要提出太高的请求.因为构造屏障的工艺稳固性差.加工安装影响十分大,其一致性差,设计时应当留较大的安全余量.构造的屏障是以成本为代价的,请求越高,成本会急剧增长.构造屏障是实现产品电磁兼容的重要手腕,完全的构造屏障体要达到 90dB 的屏障效能是毫不艰苦的.屏障体因为散热.部件安装.裂缝等问题降低了屏障效能.开孔时必须斟酌到屏障辐射干扰的身分.电缆设计主如果线缆布局以及是否采用屏障电缆.单板的 EMC 设计.电缆设计这里不予评论辩论,重要阐述构造的屏障问题.3 . 构造对 EMC 的影响构造设计与产品 EMC指标相干的重要有：辐射发射（ RE）,辐射迟钝度（RS）-- 屏障.接地工频磁场迟钝度（ MS） -- 磁屏障静电放电（ ESD）-- 接地传导发射（ CE）,传导迟钝度（CS） --滤波器的接地构造设计影响最大的指标是辐射发射（ RE）,静电放电（ESD）,一般不斟酌快速瞬态脉冲串（EFT）.浪涌（SURGE）.电压跌落与中止（DIPS）三个指标.4 .构造屏障的基本理论按欲屏障的电磁场性质分类,平日分为三大类：电场屏障.磁场屏障及电磁场屏障.电场屏障的根本道理是运用金属屏障体的电场屏障感化,其必须知足完美的屏障和优越接地两个前提才能完成电场屏障.磁场屏障的根本道理是运用高磁导率金属屏障体进行磁场屏障.电磁场屏障的道理主如果基于电磁波穿过金属屏障体产生波反射和波接收的机理.反射重要取决于波阻抗与金属的阻抗之比.比值越大,反射越大.是以：对于高阻场（电场）主如果反射,低阻场（磁场）几乎没有反射.这就是低频磁场屏障十分艰苦的原因.在高频段,为平面波,其波阻抗固定为 377欧姆.电磁波在金属材估中传输会发身衰减,衰减程度取决于材料的导磁率.导电率.对于电场,导电率高的材料衰减大;对于磁场,导磁率高的材料衰减大.显然,材料越厚,衰减程度大,屏障后果好.5 .裂缝与开孔对电磁屏障的影响5. 1 裂缝对屏障的影响当屏障体消失裂缝时,对反射和衰减的影响较大.反射：当裂缝最大尺寸大于λ/4时,几乎没有屏障后果;小于λ/20时有根本的屏障后果,小于λ/100时有幻想的屏障后果.当裂缝的深度较大时,因为多次反射的累计后果,可以大大进步裂缝的屏障后果,这就是波导通风板的道理.衰减：裂缝对电磁波衰减的影响见下图所示,可见因为裂缝的消失削弱了衰减感化.设在金属屏障体中有一无穷长裂缝,其间隙为g,屏障体厚度为t,入射电磁波的磁场强度为H 0 ,泄露到屏障体中的磁场强度为H p ,当趋肤深度§>0.3g,有 H p ＝H 0 -?t/g公式表明： t越大,g越小,泄露越小.当裂缝的直线尺寸接近波长时,屏障体本身可能成为辐射体单个裂缝的屏效近似盘算（平面波）SE = 20 lg (1+N)2/4N + 27.3t/g式中： N = j 6.69 f g X 10-5 f : 频率(MHz)g: 裂缝的长度(cm) t : 裂缝深度(cm)现实运用中艰苦在于裂缝的长度 g若何取值,应当依据紧固点的距离.零件的刚性以及联合面的表面特征决议最终取值.从经济性和可操作性的角度斟酌,紧固点距离取以下经验值：对于型材.压铸件之间的合营,取150 - 200,甚至更大;对于钣金件之间,特别是单层板直接衔接,例如右图,取20-50.具体取值还需斟酌裂缝的深度以及基材的刚性和表面状况等身分.例如,当折弯次数多时,因为零件的刚性好,可以取大值;假如仅仅是单层钢板（或铝板）直接压紧,因为刚性差,应当取小值.举例：两个1.5mm钢板,折弯10mm,螺钉间距25mm,屏效大约为1GHz：35dB.从工程现实的角度看单方面请求紧固点多是不现实的,再者一般请求裂缝的最大尺寸为mm级,单单请求紧固点多也是没有意义.为了进步裂缝的屏效,可采取的措施有：进步零件的刚性.表面精度等增长裂缝的深度在裂缝中安装屏障材料5. 2 开孔对屏障的影响5. 2 开孔对屏障的影响因为散热.安装按钮.开关等原因,须要在屏障体上开圆形.正方形或矩形的孔洞,如图 3所示,这时应留意孔的偏向,以保证涡流能在材估中的平均散布.显然（d）后果较好,（b）和（c）不能达到屏障请求,有可能成为狭缝天线.设孔面积为S,屏障面子积为A,当知足A>>S,圆孔的直径或方孔的边长比波长小的多时,有 H p ＝4（S/A） 3/2 H 0如有 n个孔组成阵列孔,则： H p ＝4n（S/A） 3/2 H 0在现实运用中,阵列孔的屏效工程盘算公式如下：SE = Aa + Ra + Ba + K1 + K2 + K3Aa：孔的传输衰减Ra：孔的单次反射损耗Ba：多次放射修改1：孔个数有关的修改项K2：趋肤深度不同引起的低频修改项K3：相邻孔耦合的修改项该盘算公式经由美国军方某实验室重复测实验证过,是比较实用的盘算公式.举例：钢板,孔径 3.2,间距4.5,板厚1.2,数目900个,屏效30MHz:50dB,1GHz: 35dB5. 3 进步开孔的屏障效能的措施对于阵列孔,影响身分最大的是孔的深度,其次是孔的最大尺寸.当散热与屏障消失抵触时,比较幻想的方法是增长孔的深度,同时增长孔的最大尺寸,或者减小孔的最大尺寸,同时减小孔间距（增长孔的数目）.工程现实中,阵列孔的屏障效能最高为30dB/1GHz.假如须要更高级级,或者屏障和散热抵触十分凸起,可以斟酌采用波导通风板.波导通风板的屏障效能可以十分高（一般至少可以达到60dB/1GHz）,孔隙率大（高于90%）,是一种幻想的通风方法.但必须留意其昂贵的价钱,还有今朝运用还不成熟,除非特别情形,一般不建议运用.通风孔的屏障效能稳固性.一致性十分好,设计时根本上不必斟酌安全余量问题.5. 4 屏障开孔部件的选用为了削减辐射,一般情形下对开孔可以进行屏障.屏障材料大致分为 5 类：1. 金属丝网金属丝网是经由过程对金属薄板切缝,再整体拉伸而制成的.金属丝网通风量大,成本低,是今朝通风孔屏障（平易近用）重要采用的一种方法.但这种材料的最大缺陷是高频机能较差,尤其对高于 500MHz以上的电磁波几乎不起屏障感化,是以已不能知足现代电子装备的屏障请求.2. 打孔金属板打孔金属板是在金属板上采用数控钻床（冲床）打出通风孔阵而制成的,是今朝各类装备,尤其是平易近用装备运用最多的一种通风屏障情势,所具有的长处与金属丝网雷同.这种材料的缺陷仍然是高频机能较差,其屏障效能随频率的增长而以 20dB/10倍频程降低.（例如Φ3孔阵的打孔金属板在1GHz时,屏障效能只有20dB阁下）,从而大大限制了打孔金属板的运用规模.3.波导通风窗铝制波导通风窗：铝制波导通风窗是采用通俗铝箔经涂胶粘接.拉伸成型.固化.与外框衔接.导电处理等工艺进程而制成的.具有通风量大.重量轻.高频机能好的凸起长处,是今朝各类电子装备,尤其是军用电子装备运用最多的屏障通风部件.其不足是通风窗由铝材制成,因而其低频磁屏障效能较差.钢制波导通风窗：钢制通风浪导窗是采用碳钢带经冲压成型.拼接.真空钎焊而制成的.与铝制通风浪导窗比拟,其最凸起的长处是低频磁屏障效能较高,整体刚性好,特别实用于频带较宽.运用情形良好的装备.4.铝带叠压网通风窗铝带叠压网通风窗采用多层表面涂有聚乙烯粘接材料的铝制带状物（宽度约 2 ~ 3mm）叠压而制成的,除了有必定的屏障效能外,还具有滤尘的感化.因为铝制带状物具有较大的间隙,是以其低频和高频屏障效能都较低.5.发泡金属通风窗发泡金属通风窗是由经特别工艺制成的带有大量层叠微孔的镍.铁等.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种材料屏蔽效能1.引言1.1 概述屏蔽效能是指材料对电磁波的遮蔽能力，即能够减少或阻挡电磁波的传播和干扰。
在当今现代化社会中，电磁波的产生和使用非常广泛，如电子设备、通信设备以及无线电波等。
然而，电磁波的频率和能量高，对人体健康和电子设备的正常运行都会造成一定的影响。
因此，为了保护人体健康和电子设备的正常工作，研究和应用各种材料来提高屏蔽效能是至关重要的。
不同材料的屏蔽效能各有特点，可以根据需求选择不同材料来实现最佳的屏蔽效果。
本文将重点研究和比较材料A、材料B和材料C的屏蔽效能，并探讨它们的应用领域。
通过对各种材料屏蔽效能的研究和应用，可以有效减少电磁波的传播和干扰，从而保护人体健康和电子设备的正常工作。
同时，本文还将对不同材料的屏蔽效能进行比较，分析它们的优缺点和适用范围，为读者提供选择合适材料的依据。
总之，本文将通过对各种材料屏蔽效能的研究和应用，探索不同材料在电磁波屏蔽方面的表现，为读者提供了解屏蔽效能的重要性和选择合适材料的参考。
在日益电子化的社会中，屏蔽效能的研究和应用具有重要意义，将为人们的生活和工作提供更好的保障。
1.2文章结构文章结构部分的内容可以如下编写：1.2 文章结构本文将主要分为引言、正文和结论三个部分。
引言部分将提供对整篇文章的概述，介绍屏蔽效能的重要性，以及探讨各种材料的屏蔽效能的目的。
正文部分将分为三个主要部分，分别是材料A的屏蔽效能、材料B的屏蔽效能和材料C的屏蔽效能。
每个部分将分别介绍该材料的屏蔽能力，并列举关键要点进行详细阐述。
例如，在材料A部分，我们将探讨材料A 的屏蔽效能如何受到不同因素的影响，以及它在电磁波屏蔽、辐射防护等方面的应用。
在结论部分，我们将对全文进行总结，回顾各种材料的屏蔽效能并进行比较分析，进一步探讨各种材料的屏蔽效能在实际应用中的价值和潜力。
通过这样的文章结构安排，读者能够清楚地了解到各种材料的屏蔽效能的详细情况，并能对它们的特点和优劣进行全面的了解。
这将为相关领域的研究者提供基础信息，同时也有助于工程应用中的决策和选择。
目的部分的内容应该明确说明撰写这篇文章的目的和意义。
以下是目的部分的内容：1.3 目的本文旨在探讨各种材料的屏蔽效能，并比较它们在屏蔽电磁波、降低噪音和隔离辐射等方面的优劣。
通过对不同材料的屏蔽效能进行全面的分析和比较，我们可以更好地了解各种材料在实际应用中的适用性和效果，并为相关领域的研究和应用提供参考依据。
具体而言，本文的目标如下：1. 探索各种材料的屏蔽效能。
通过对不同材料的研究和测试，分析各种材料在不同频率和场强下的屏蔽能力。
比较不同材料的优劣，了解其在屏蔽电磁波、隔离辐射和降噪等方面的效果。
2. 分析各种材料的屏蔽机制。
深入了解不同材料屏蔽效能背后的物理原理和机制。
通过研究材料的导电、吸波、反射等性质，揭示不同材料在屏蔽过程中所起的作用，为进一步改进材料的屏蔽性能提供理论指导。
3. 提供屏蔽效能的应用参考。
通过总结各种材料的屏蔽效能，分析它们在电子设备、航空航天、医疗器械等领域的应用前景。
为相关行业的研究人员和工程师提供参考，帮助他们选择最合适的材料以达到最佳的屏蔽效果。
通过本文的研究和分析，我们希望能够为材料的屏蔽效能提供更加全面和深入的认识，促进相关领域的技术发展和应用创新。
同时，为读者提供了解不同材料屏蔽效能的重要参考，帮助其在实际应用中做出明智的选择。
2.正文2.1 材料A的屏蔽效能材料A是一种常用于屏蔽电磁波的材料，具有优异的屏蔽效能。
在本部分中，我们将详细探讨材料A的屏蔽性能以及其应用。
2.1.1 要点1首先，材料A具有较高的电导率，这使得它能够有效地吸收和转移电磁波的能量。
通过构建连续的电导路径，材料A能够形成电磁波穿过的最短路径，从而最大限度地减少电磁波的传播。
其次，材料A还具有较低的电磁波反射率。
当电磁波碰到材料A表面时，只有一小部分能够被反射回去，大部分能量被材料A吸收。
这种低反射性能可避免电磁波在屏蔽结构中的反射造成干扰和泄露。
2.1.2 要点2此外，材料A还具有良好的屏蔽效能在不同频段的特性。
根据材料A 的组成和结构设计，它能够针对不同频率范围内的电磁波提供高效的屏蔽。
无论是对于低频的电磁波，如直流电场和低频磁场，还是高频的电磁波，如射频和微波，材料A都能够提供可靠和稳定的屏蔽效果。
此外，在材料A的制备过程中，还可以通过调配合金元素或者控制微观结构来调整其屏蔽性能。
这使得材料A能够适应不同屏蔽要求和工作环境的需求。
综上所述，材料A作为一种电磁波屏蔽材料，具有出色的屏蔽效能。
它能够通过吸收和转移电磁波能量，降低反射率，实现对不同频段电磁波的有效屏蔽。
在电子设备、通信系统以及电磁辐射环境控制等领域，材料A的屏蔽效能得到了广泛应用，并取得了显著的成效。
2.2 材料B的屏蔽效能材料B的屏蔽效能是本文的重点之一。
下面将详细介绍材料B在屏蔽效能方面的要点。
2.2.1 要点1: 材料B的电磁辐射屏蔽能力材料B作为一种优质的屏蔽材料，在电磁辐射屏蔽方面具有出色的性能。
该材料能够有效吸收并阻挡电磁辐射波，减少对周围环境的干扰。
其屏蔽效能的优秀表现使其在许多领域得到广泛应用，如电子设备制造、航空航天等。
2.2.2 要点2: 材料B的热辐射屏蔽能力除了电磁辐射的屏蔽能力，在热辐射方面，材料B同样表现出色。
该材料具有较高的导热性和热稳定性，在高温环境下能够有效地隔离热能的传递。
这使得材料B被广泛应用于火灾防护领域，如建筑物防火材料、防火服装等，起到了重要的防护作用。
总结起来，材料B在屏蔽效能方面具备出色的性能。
其在电磁辐射和热辐射方面的屏蔽能力，使其在众多应用领域中得到了广泛的应用。
未来，我们可以进一步研究和探索材料B的屏蔽效能，并结合实际需求，将其应用于更多的场景中，为人们的生活和工作提供更好的保障。
2.3 材料C的屏蔽效能材料C是一种新型材料，具有良好的屏蔽效能，逐渐引起了人们的关注。
在本节中，我们将对材料C的屏蔽效能进行详细讨论。
2.3.1 要点1材料C的屏蔽效能主要受到其成分和结构的影响。
研究表明，材料C 的主要成分是X物质，其具有良好的吸收和反射电磁波的能力。
此外，材料C的结构也具有重要作用，其具有大面积的内部表面，能够增加电磁波与材料之间的相互作用，从而增强屏蔽效能。
2.3.2 要点2材料C的屏蔽效能还受到其厚度和形状的影响。
通常情况下，材料C 的厚度越大，其屏蔽效能越好。
这是因为较大的厚度能够提供更多的屏蔽层，有效地阻止电磁波的穿透。
另外，材料C的形状也是影响屏蔽效能的因素之一。
例如，通过调整材料C的形状，可以使电磁波在进入材料后进行多次反射，从而增加屏蔽效能。
综上所述，材料C作为一种新型材料，具有良好的屏蔽效能。
其成分和结构的优化可以进一步提高屏蔽效能。
随着对材料C的深入研究，相信它在电子设备、通信系统和防护材料等领域的应用前景将变得更加广阔。
3.结论3.1 总结总结部分的内容可以包括对前面各种材料屏蔽效能的要点和结论进行概括和总结。
可以根据具体情况，一般包括以下方面的内容：在材料A的屏蔽效能方面，通过对要点1和要点2的分析，可以得出结论XXX。
在材料B的屏蔽效能方面，通过对要点1和要点2的分析，可以得出结论XXX。
在材料C的屏蔽效能方面，通过对要点1和要点2的分析，可以得出结论XXX。
综合来看，不同材料在屏蔽效能方面存在一定的差异。
在XXX方面，材料A表现较优，而在XXX方面，材料B和C则具有更高的屏蔽效能。
总体而言，不同材料的屏蔽效能都可以在特定应用场景中发挥重要作用。
因此，在选择材料时需要综合考虑其屏蔽效能以及其他性能指标，并根据具体需求做出合理的选择。
3.2 屏蔽效能比较在研究各种材料的屏蔽效能时，我们需要对它们进行比较分析，以便确定最适合特定应用的材料。
下面将对材料A、材料B和材料C的屏蔽效能进行比较。
首先，我们将以屏蔽效能的数值进行比较。
屏蔽效能主要通过材料对电磁波的反射、吸收和透射来衡量，通常以分贝（dB）为单位。
根据先前的实验数据显示，材料A的屏蔽效能为X分贝，材料B为Y分贝，材料C 为Z分贝。
可以看出，材料C的屏蔽效能相对较高，而材料A和材料B 的屏蔽效能较低。
其次，我们还应考虑材料的物理性质。
例如，材料的厚度和密度可能会影响其屏蔽效能。
据实验数据显示，材料A相对较厚而密度较高，这使其在屏蔽效能方面具有一定优势。
材料B和材料C在厚度和密度方面相对较小，因此在屏蔽效能方面可能存在一些限制。
此外，我们还应该考虑材料的成本和可用性。
材料A的生产成本较高，且市场上供应相对较少，这可能会限制其在实际应用中的使用。
相比之下，材料B和材料C在成本和可用性方面更有优势，更容易获得和应用。
最后，我们还需要考虑特定应用场景中其他因素的影响。
例如，在建筑领域中，除了屏蔽效能外，材料的防火性能和耐候性也是需要考虑的重要因素。
在电子设备领域中，材料的导热和导电性能也是需要考虑的因素。
综上所述，在比较材料A、材料B和材料C的屏蔽效能时，我们应该综合考虑屏蔽效能数值、物理性质、成本可用性以及特定应用场景中的其他要素。
只有在全面考虑这些因素的基础上，我们才能选择最合适的材料来实现理想的屏蔽效果。
3.3 屏蔽效能应用屏蔽效能是材料在阻止或减少电磁辐射、声波传播或其他类型波动传导方面的能力。
不同的材料具有不同的屏蔽效能，因此可以在各种应用中发挥重要作用。
以下是一些屏蔽效能应用的示例：1. 电子设备: 在电子设备中，屏蔽效能可以用于减少电磁干扰。
通过使用具有良好屏蔽效能的材料，可以阻止外部电磁信号对设备的干扰，保证设备的正常运行。
2. 通信系统: 在无线通信系统中，屏蔽效能可以用于保护通信信号的安全性和可靠性。
使用屏蔽效能较高的材料，可以减少信号的泄漏和外部干扰，提高通信系统的抗干扰能力。
3. 医疗设备: 在医疗设备中，屏蔽效能可以用于阻止电磁辐射对患者或医疗设备的影响。
适当选择屏蔽效能较高的材料，可以减少电磁辐射的危害，保护患者及医疗设备的安全。
4. 建筑物: 在建筑物中，屏蔽效能可以用于减少外部噪声的传播。
通过使用具有良好声波屏蔽效能的材料，可以减少噪音的传递，提供更加舒适的室内环境。
5. 军事应用: 在军事领域中，屏蔽效能可以用于保护敏感设备和通信系统的安全。
通过使用高效的屏蔽材料，可以减少电磁信号的漏泄和被侦测的可能性，提高军事设备的隐蔽性和抗干扰能力。
综上所述，屏蔽效能具有广泛的应用潜力，并在电子设备、通信系统、医疗设备、建筑物和军事等领域中发挥着重要的作用。
随着科学技术的不断发展，屏蔽效能的应用将进一步扩展，为我们的生活和工作带来更大的便利和安全性。
