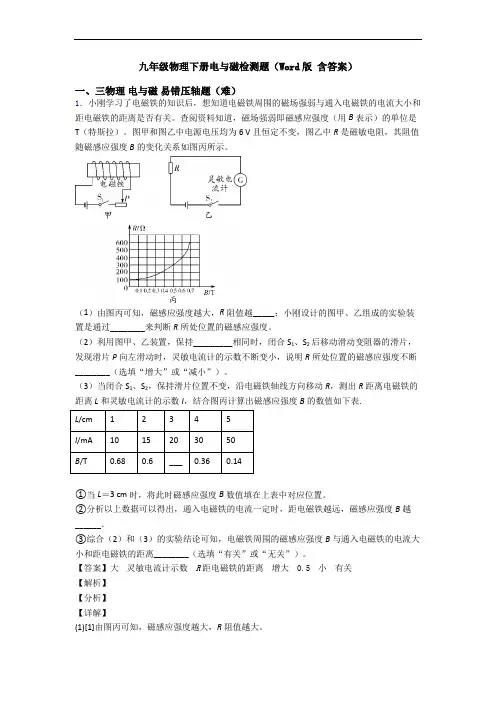

九年级物理下册电与磁检测题(Word版 含答案)
九年级物理下册电与磁检测题（Word版含答案）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。
查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。
图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。
（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。
（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。
（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。
②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。
【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。
[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。
(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

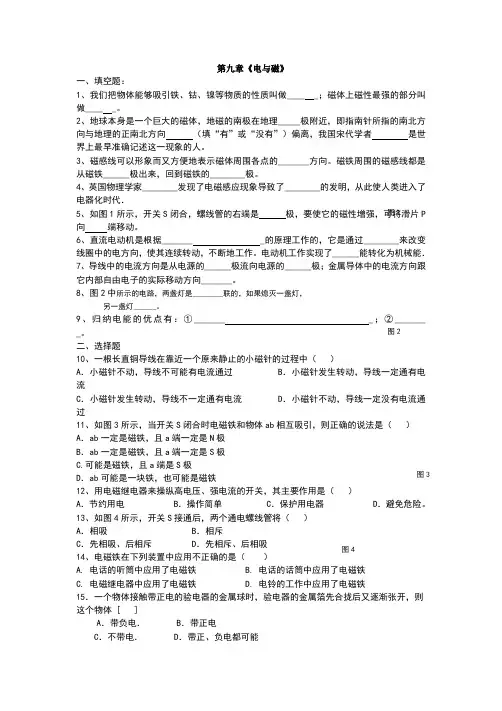

九年级物理《电与磁》测试卷及答案
第九章《电与磁》一、填空题：1、我们把物体能够吸引铁、钴、镍等物质的性质叫做____ _；磁体上磁性最强的部分叫做____ _。
2、地球本身是一个巨大的磁体，地磁的南极在地理_____极附近，即指南针所指的南北方向与地理的正南北方向 （填“有”或“没有”）偏离，我国宋代学者 是世界上最早准确记述这一现象的人。
3、磁感线可以形象而又方便地表示磁体周围各点的_______方向。
磁铁周围的磁感线都是从磁铁______极出来，回到磁铁的________极。
4、英国物理学家________发现了电磁感应现象导致了________的发明，从此使人类进入了电器化时代．5、如图1所示，开关S 闭合，螺线管的右端是 极，要使它的磁性增强，可将滑片P向 端移动。
6、直流电动机是根据_______ _的原理工作的，它是通过________来改变线圈中的电方向，使其连续转动，不断地工作。
电动机工作实现了______能转化为机械能．7、导线中的电流方向是从电源的______极流向电源的______极；金属导体中的电流方向跟它内部自由电子的实际移动方向_______。
8、图2中所示的电路，两盏灯是________联的，如果熄灭一盏灯，另一盏灯______。
9、归纳电能的优点有：①_______ _；②________。
二、选择题10、一根长直铜导线在靠近一个原来静止的小磁针的过程中（ ）A ．小磁针不动，导线不可能有电流通过B ．小磁针发生转动，导线一定通有电流C ．小磁针发生转动，导线不一定通有电流D ．小磁针不动，导线一定没有电流通过11、如图3所示，当开关S 闭合时电磁铁和物体ab 相互吸引，则正确的说法是（ ）A ．ab 一定是磁铁，且a 端一定是N 极B ．ab 一定是磁铁，且a 端一定是S 极C.可能是磁铁，且a 端是S 极D ．ab 可能是一块铁，也可能是磁铁12、用电磁继电器来操纵高电压、强电流的开关，其主要作用是（ ）A ．节约用电B ．操作简单C ．保护用电器D ．避免危险。

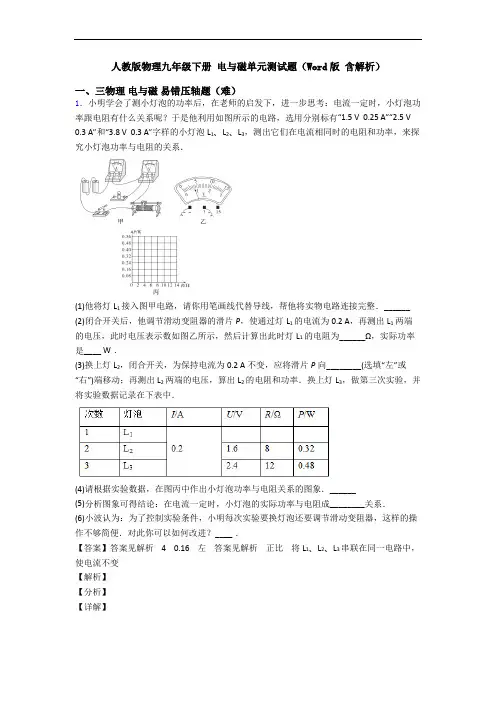

人教版物理九年级下册 电与磁单元测试题(Word版 含解析)
人教版物理九年级下册电与磁单元测试题（Word版含解析）一、三物理电与磁易错压轴题（难）1．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图所示的电路，选用分别标有“1.5 V 0.25 A”“2.5 V 0.3 A”和“3.8 V 0.3 A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．(1)他将灯L1接入图甲电路，请你用笔画线代替导线，帮他将实物电路连接完整．______(2)闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2 A，再测出L1两端的电压，此时电压表示数如图乙所示，然后计算出此时灯L1的电阻为______Ω，实际功率是____ W．(3)换上灯L2，闭合开关，为保持电流为0.2 A不变，应将滑片P向________(选填“左”或“右”)端移动；再测出L2两端的电压，算出L2的电阻和功率．换上灯L3，做第三次实验，并将实验数据记录在下表中．(4)请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象．______(5)分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系．(6)小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你可以如何改进？____．【答案】答案见解析 4 0.16 左答案见解析正比将L1、L2、L3串联在同一电路中，使电流不变【解析】【分析】【详解】(1)如图(2)电压表使用的0～3V，分度值为0.1V，电压为0.8V，电流为0.2A，所以L1电阻为R1=UI=0.840.2VA=Ω，实际功率P实=UI=0.16W；(3) 换上灯L2，电阻增大，总电阻增大，电路电流减小，电流表的示数将变小；要使电路电流增大到0.2A，要减小电路总电阻，滑动变阻器的滑片向左端移动；(4)(5)分析图像可知图线是一条过原点的直线，可知，电流一定时，功率和电阻成正比．（6）实验目的是小灯泡功率与电阻的关系，根据控制变量法，要保证电流不变，则可以将L1、L2、L3串联在同一电路中，分别测各自两端电压即可．【点睛】本题题干很长，给学生的心理压力很大，并且本题涉及到的知识点多，而且和数学联系起来，增大了试题的难度，并且用实验探究功率和电阻关系的题目比较少见，学生不熟悉，更增大了习题的难度．2．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。
1人教版九年级物理第9章《电与磁》测试题
电与磁一、填空题（每小题4分，共32分）1．我们把具有能够吸引_________性质的物体叫磁体．磁体上的_________的部位叫磁极，一个磁体上有两个磁极分别为_________．磁极间的相互作用规律是_____________________．2．将小磁针放入磁场中的某一点，磁场对小磁针有_________的作用，小磁针静止后N极所指的方向就是该点的_________的方向．磁场的基本性质是它对放入其中的_________有_________的作用，我们对磁场这种看不见、摸不到的物质，是通过它对其他磁体的_________来认识的，它是确实_________的一种物质．3．在一根长导线下方平行放置一个可以在水平面自由转动的小磁针，如图8-1所示，当给导线通电时，小磁针的N极向里转动了，这就是著名的_________实验，它证明了电流周围存在着_________；如果将导线中通过电流的方向改为向左，小磁针的N极将_________．图8-14．某同学的实验装置如图8-2所示，弹簧下端吊的是铁块，当他将开关闭合以后，弹簧的长度_______；当他将滑动变阻器的滑片向左滑动时，电流表的示数_______，弹簧的长度_______，电磁铁的上端是_______极；如果其他条件不变，他只是将电源的正负极调换了一下，发生变化的是_______，弹簧的长度_______．图8-25．_________国物理学家法拉第经过多年的探索，终于发现了_________现象，法拉第的发现进一步揭示了_________的联系，导致了发电机的发明，使人类大规模用电成为可能，开辟了_________的时代．6．交流发电机主要由_________和_________两部分组成，大型发电机一般采取_________不动、_________旋转的方式来发电，它在工作的过程中_________能转化为_________能，它发出的交变电流的大小、方向都在做_________变化，我国供人们生产和生活用的交流电的频率是_________．我们从干电池中得到的电流的方向_________，通常叫做_________．7．直流电动机是利用通电线圈在_________要受到力的作用而转动的原理制成的，在直流电动机中，靠_________来自动改变线圈中电流方向，使线圈能够连续转动，它工作时，把_________能转化为_________能．8．某同学的实验装置如图8-3所示，其中ab为可以沿光滑金属导轨移动的导体棒，×表示磁感线的方向垂直纸面向里．当他将导体ab水平向右运动时，灵敏电流计的指针_________；当他将导体ab向左运动时，灵敏电流计的指针_________；当他使导体ab的运动速度增大时，灵敏电流计的指针_________．图8-3二、选择题（每小题4分，共32分）9．周鸣同学手拿一段钢锯条，将钢锯条的一端靠近小磁针的N极，他发现小磁针向钢锯条靠近，根据观察到的现象，他做出了以下几种判断，你认为正确的是A．钢锯条原来一定有磁性，且靠近小磁针的一端是N极B．钢锯条原来一定有磁性，且靠近小磁针的一端是S极C．钢锯条原来不一定有磁性D．钢锯条原来一定没有磁性10．有几位同学讨论磁感线时有以下几种说法，你认为不正确的是A．磁体周围越接近磁极的地方磁感线越密B．磁感线并不存在，是一种假想的线C．通电螺线管外部磁感线的方向是从南极到北极D．磁场中某点的磁场方向就是磁感线的切线方向11．某同学将小磁针放到两个磁极附近，小磁针静止时所在的位置如图8-4所示，由此他做出了以下几种判断，你认为其中正确的是图8-4A．磁极甲是S极、磁极乙是N极B．磁极乙是S极、磁极甲是N极C．两个磁极都是S极D．两个磁极都是N极12．（多选）孔新儒同学制作了几个螺线管，放置的位置如图8-5所示，当他闭合开关后，通电螺线管的左边是北极的是图8-513．课外活动时，有几位同学讨论关于电动机和发电机的问题，他们有以下几种说法，你认为其中正确的是A．电动机工作时把电能转化为运动的能B．发电机是利用通电线圈在磁场中受力转动的原理制成的C．电动机是利用电磁感应现象制成的D．发电机工作时把电能转化成其他形式的能14．（多选）李小名同学探究什么情况下磁可以生电时，所用的器材、连接的电路如图8-6所示．当他闭合开关后，下面哪种做法能使灵敏电流计的指针偏转图8-6A．使导体ab左右运动B．使磁体左右运动C．使导体ab上下运动D．使磁体垂直纸面向纸里的方向运动15．关于电磁铁，几位同学有下面的一些说法，你认为其中不正确的是A．电磁铁通电时有磁性，断电时没有磁性B．电磁铁中通过的电流越大，它的磁性就越强C．在电流一定情况下，外形相同的螺线管线圈匝数越多，它的磁性越强D．往通电螺线管中插入金属棒就会使通电螺线管的磁性增强16．（多选）周新红同学有一个电源，上面的标志已经看不清了，无法辨认正负极．他为了辨别出电源的正负极，将电源与一个螺线管连接起来，在螺线管的附近放置一个小磁针如图8-7所示，当他闭合开关后，下面的一些判断中正确的是图8-7A．如果小磁针的N极向右转动，电源的a端是正极B．如果小磁针的N极向右转动，电源的b端是正极C．如果小磁针的N极向左转动，电源的a端是正极D．如果小磁针的N极向左转动，电源的b端是正极三、实验与问答题（17题、18题各8分，19题、20题各10分，共36分）17．某同学在螺线管旁放了一个小磁针，当他闭合开关后，小磁针静止时的位置如图8-8所示，请你在图上画出导线的缠绕方向并画出磁感线．图8-818．图8-9所示的实验证实了____________________________．将电源正负极调换后可观察到____________________，说明____________________．实验过程中的能量转化为_________图8-919．某实验小组安装的直流电动机电路如图8-10所示．（1）当他们闭合开关后，发现电动机转动的方向与要求的方向相反，他们怎样做才能达到要求？（2）当他们闭合开关，将滑动变阻器的滑片向右滑动时，电动机的转速怎样变化？20．35．2002年12月31日举世瞩目的上海磁悬浮列车线首次试运行，它是世界上第一条投入商业运营的磁悬浮列车线，它采用的是先进的常导磁悬浮技术，使列车稳稳地悬浮在轨道上方约10毫米处高速运行，请你根据所学过的物理知识并观测图10 后判断：要使列车悬浮起来，车身线圈的上方应该是_____极（选填“N”或“S”），当列车悬浮在轨道上方后，车身线圈与轨道线圈之间的相互作用力和______是一对平衡力，列车利用_______________的原理将车身托起，这就大大减小____________阻力，使列车高速运行。
九年级物理下册电与磁检测题(WORD版含答案)
九年级物理下册电与磁检测题（WORD版含答案）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。
查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。
图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。
（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。
（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。
（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。
②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。
【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。
[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。
(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。
物理九年级下册 电与磁检测题(Word版 含答案)
物理九年级下册电与磁检测题（Word版含答案）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。
查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。
图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。
（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。
（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。
（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。
②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。
【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。
[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。
(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。
九年级物理全册 电与磁综合测试 (新版)新人教版
电与磁(时间：45分钟总分：100分)题号一二三四五总分合分人复分人得分一、选择题(每小题4分，共40分)1．水平放置的一根条形磁铁N极吸着一枚较重的铁钉，若用另一根同样的条形磁铁的S极与原来磁铁的N极靠拢并接触时，如图所示，可能出现的现象是()A．将铁钉吸的更牢B．铁钉落下C．铁钉尖端将被吸向右端磁铁D．铁钉尖端将被吸向左端磁铁2．下列四幅图中能说明电动机工作原理的是()3．(贵港中考)物理学中用光线来描述光的传播途径和方向，用磁感线来描述磁场，以下说法正确的是() A．光线是真实存在的B．磁感线是真实存在的C．光是真实存在的一种电磁波D．磁感线描述的磁场不是真实存在的4．关于电和磁的现象与发现这一现象的科学家对应正确的一组是()A．电流的磁效应——安培 B．电流热效应——奥斯特C．电磁感应——法拉第 D．最早发现地磁偏角——焦耳5．(钦州中考)如图所示是通电螺线管磁感线分布的情形，其中磁感线方向正确的是()6．(绵阳中考)奥斯特通过实验证实了电流的周围存在磁场．如图所示，闭合开关S后，位于螺线管右侧的小磁针和位于螺线管正上方的小磁针N极指向将分别是()A．向右，向左B．向左，向左C．向左，向右D．向右，向右7．(无锡中考)如图所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动起来．关于这一现象的说法．正确的是()A．此现象说明磁可以生电B．导体ab运动方向与电流方向和磁场方向有关C．发电机是利用这一现象来工作的D．在该现象中，机械能转化为电能第7题图第8题图第9题图8．(怀化中考)如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是()A．把滑动片向左滑动时，磁性减弱 B．把滑动片向左滑动时，磁性增强C．若增加线圈匝数，磁性将减弱 D．若改变电流的方向，磁性将增强9．如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至()A．74 ℃时，电灯亮报警 B．66 ℃时，电灯亮报警C．66 ℃时，电铃报警 D．74 ℃时，电铃报警10．(雅安中考)如图所示的四个装置，关于它们的说法中错误的是()A．图a可用来演示电磁感应现象 B．图b可用来演示电流的磁效应C．图c中螺线管的右端是N极 D．图d可用来演示发电机的工作原理二、填空题(每空2分，共28分)11．中国古代民间常用薄铁叶剪裁成鱼形，鱼的腹部略下凹，像一只小船，将小船放在磁体周围使之______后，浮在水面，就制成了能够指南北方向的“指南鱼”．如果“指南鱼”静止时它的“鱼头”总是指向南方，说明“鱼头”是磁体的______极．它是利用人造磁体受______场的磁力作用而指南或北的．12．福州科技馆展出的磁动轮是根据异名磁极相互吸引的原理制成的，每个轮的边缘装有12个侧放的柱形磁体，如图所示．当推动A轮转动时，其他3个轮会随之转动．若A轮磁体外侧是N极，则C轮磁体外侧是______极．如果A轮顺时针转动，C轮将______时针转动，D轮将______时针转动．第12题图第13题图13．必要时，可用扬声器代替话筒，如图所示，人对着扬声器锥形纸盆说话，声音使与纸盆相连的线圈在磁场中______，从而产生随着声音的变化而变化的电流，这种产生电流的现象在物理学上称为________现象．当纸盆向左运动的瞬间，产生的感应电流的方向如图所示，若纸盆向右运动，所产生的感应电流方向与图中所标示的电流方向______(填“相反”“相同”或“可能相同，也可能相反”)．14．(山西中考)如图所示，开关S闭合，通电螺线管的左端是______极，要使它的磁性增强，可将滑片P向______端移动．第14题图第15题图15．(天水中考)如图所示，微风吊扇通电后扇叶转动，使微风吊扇转动的工作原理是____________________ ________________________________．拔下插头，在插头处接一发光二极管，用手旋转叶片，发光二极管发光，这是________现象，人们利用这一原理制成了________．三、作图题(每小题3分，共6分)16．(云南中考)请在图中标出通电螺线管和小磁针的N极．17．如图是“自动水位显示器”的电路图．当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮．请根据以上要求，用笔画线代替导线，完成工作电路的连接．四、实验探究题(第18题8分，第19题10分，第20题8分，共26分)18．为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动机(如图)．他用回形针做成两个支架，分别与电池的两极相连用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮，将线圈放在支架上，磁体放在线圈下方闭合开关，用手轻推一下线圈，线圈就会不停地转动起来．(1)要想改变线圈的转动方向，小明可采用的措施是：______________、______________．(写出两点)(2)开关闭合后，如果电动机不转，可能的原因是：________、____________________．(写出两点)(3)小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是______________，并在实线框内画出实验电路图．(电动机用符号表示)Ｋ19．(云南模拟)在“探究什么情况下磁可以生电”的实验中，连接了如图所示的实验装置．(1)闭合开关，让导体ab沿水平方向左右运动，观察到灵敏电流计的指针偏转；若让导体ab由图示位置沿竖直方向上下运动，则灵敏电流计的指针________(填“偏转”或“不偏转”)．说明产生感应电流的条件是：闭合电路的部分导体在磁场中____________________．(2)利用此装置，探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现象记录如下：实验序号磁场方向导体切割磁感线方向灵敏电流计指针偏转方向①向下向右向左②向上向右向右③向下向左向右④向上向左向左两次实验，可知同时改变磁场方向和切割磁感线方向则感应电流方向不变．(3)在探究中还发现，导体ab水平同左(或向右)缓慢运动时，灵敏电流计的指针偏转角度较小；导体ab水平向左(或向右)快速运动时，灵敏电流计的指针偏转角度较大．说明感应电流的大小与________________________有关．(4)生产生活中此原理重要的应用是____．(填选项)A．电动机B．发电机C．电磁起重机D．电铃20．(泰州中考)(1)按图甲组装实验器材，给直导线通电，直导线向左运动，这说明______对通电导线有力的作用；只对调电源正负极接线，通电直导线会向______运动，这说明通电导体的受力方向与____________有关．(2)如图乙是某兴趣小组制作的神奇转框，框的上部中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，金属框就可以绕电池持续转动，据此，你认为构成柱形物的材料应具有较好的：______、________．(填物理属性)参考答案综合测试(十) 电与磁1．B 2.A 3.C 4.C 5.C 6.A 7.B 8.B 9.D 10.D 11.磁化南地磁12.S 逆顺13.振动电磁感应相反14.S 左15.通电导体在磁场中受力的作用电磁感应发电机16.解：17.解：18.(1)改变磁场的方向改变电流的方向(2)磁场太弱线圈处于平衡位置(3)滑动变阻器解：19.(1)不偏转做切割磁感线运动(2)①②(或③④)①④(或②③)(3)导体切割磁感线的速度(4)B 20.(1)磁场右电流的方向(2)磁性导电性。
人教版九年级物理下册 电与磁检测题(WORD版含答案)
人教版九年级物理下册电与磁检测题（WORD版含答案）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。
查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。
图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。
（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。
（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。
（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。
②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。
【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。
[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。
(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。
人教版物理九年级下册 电与磁单元测试题(Word版 含解析)
人教版物理九年级下册电与磁单元测试题（Word版含解析）一、三物理电与磁易错压轴题（难）1．在探究“影响电磁铁磁性强弱的因素”的实验中，实验室准备的器材有：电源、开关、导线、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。
利用上述器材，制成简易电磁铁甲和乙，并设计了如图所示的电路。
请你回答下列问题：（1）根据图示的情况可知，________（填“甲”或“乙”）的磁性强，依据是___________，说明电流一定时，________________电磁铁的磁性越强。
（2）当滑片P向左移动时，电磁铁甲、乙吸引大头针的个数________（填“增加”或“减少”）说明__________________电磁铁的磁性越强。
（3）电磁铁甲的上端是电磁铁的______极（填“N”或“S”）。
（4）电磁铁在生活和实际中有着广泛的应用。
以下利用电磁铁的特点工作的是________（填写序号）。
A．电热水壶B．模型电动机C．电磁继电器D．手摇发电机【答案】乙吸引的大头针个数多线圈匝数越多增加电流越大S C【解析】（1）根据图示的情境可知，甲乙串联在一起，电流相等，乙电磁铁吸引大头针比甲多，所以乙电磁铁磁性强，所以在电流一定时，线圈匝数越多，电磁铁磁性越强；（2）当滑动变阻器滑片向左移动时，线圈匝数不变，电流变大，电磁铁甲、乙吸引大头针的个数都增加，所以在线圈匝数一定时，电流越大，电磁铁磁性越强；（3）根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指所指的方向是通电螺线管的N极，故下端是N极，上端是S极；（4）电热水壶利用的是电流的热效应，不符合题意；模型电动机是根据通电线圈在磁场中受力转动的原理制成的，不符合题意；电磁继电器的主要组成部分是电磁铁，是利用电磁铁通电时有磁性，断电时无磁性的原理工作的，符合题意；手摇发电机是根据电磁感应原理制成的，不符合题意，故选C。
2．如图所示装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动．此装置中：（1）甲部分发生的是________现象，人们根据这一原理发明了________．（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能，图中____（甲/乙）部分产生的能量转化，与这一过程是相同的．【答案】电磁感应发电机乙【解析】（1）如图甲，用外力使导体棒ab水平向右运动时，切割磁感线运动，产生了电流，所以甲部分发生的是电磁感应现象，人们根据这一原理发明了发电机，使电能的大量使用成为可能；（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能；图中乙部分，电流通过导体时，受到磁场力的作用而运动，所以乙部分的能量转化与这一过程是相同的．人们利用这一原理发明的电动机，为人们生产活动提供动力．点睛：注意区分研究电磁感应和磁场对通电导线作用力的两个装置，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．3．如图所示是同学们安装的直流电动机模型．(1)在某次安装直流电动机模型活动中，小孙、小金、小星各自把安装好的电动机接入电路，闭合开关线圈均不转．若小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是_____________；若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是______________；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是________________．(2)线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的________发生变化；若改变线圈中的电流大小，观察到线圈转动的________发生变化．(3)许多家用电器用到电动机，请你列举一种装有电动机的家用电器的名称：__________．【答案】线圈在平衡位置换向器与电刷接触不良(或摩擦过大)磁体磁性太弱方向速度电风扇(或洗衣机等)【解析】【分析】【详解】（1）闭合开关线圈均不转．小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是线圈在平衡位置，转动一个角度后，线圈两边受力不平衡，线圈会持续转动；小金用手轻轻把电刷（铜片）弯曲一下，线圈就转动起来，则她的线圈不转的原因是：换向器与电刷接触不良，无电流通过，也可能是摩擦过大，调整后摩擦力小了，线圈转动；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是磁体磁性太弱．（2）直流电动机的转动方向与磁场方向和电流方向有关；线圈正常转动后，若把电源的两极对调一下，电流方向改变，所以观察到线圈转动的方向发生变化；若改变线圈中的电流大小，观察到线圈转动的速度发生变化．（3）许多家用电器用到电动机，日常家电中装有电动机的有：电风扇、洗衣机等．4．小丽利用如图所示的装置，“探究通电导体在磁场中受力方向与什么因素有关”，当小丽闭合开关S0时，观察到导体AB在磁场中受力的作用向右运动．断开开关S0，然后小丽只将磁铁N、S极对调位置，闭合开关S0时，观察到导体AB在磁场中受力的作用向左运动．通过上述实验，小丽得出实验结论：“通电导体在磁场中受力方向只与磁场方向有关”，请你选用图中所示电路中的元件，设计一个实验证明小丽的观点是错误的．请你简述实验步骤和实验现象．【答案】闭合开关S0时，观察到导体AB在磁场中受力的作用向右运动；断开开关S0，保持磁铁N、S极位置不变，改变电流的方向，闭合开关S0时，观察到导体AB在磁场中受力的作用向左运动；通过上述实验，实验证明小丽的观点是错误的．【解析】试题分析：本题考查影响通电导体在磁场中受力方向与什么因素有关，以及控制变量法的应用．闭合开关S0时，观察到导体AB在磁场中受力的作用向右运动；断开开关S0，保持磁铁N、S极位置不变，改变电流的方向，闭合开关S0时，观察到导体AB在磁场中受力的作用向左运动；通过上述实验，实验证明小丽的观点是错误的．考点：探究通电导体在磁场中受力方向与什么因素有关5．在物理学中，磁感应强度(用字母B表示，国际单位是特斯拉，符号是T)表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。
最新部编人教版九年级物理全册第九章《电与磁》单元测试题(含答案)
第九章《电与磁》单元测试题一．选择题（共30分）1．磁现象可以为我们的生活提供很大的方便，以下这些做法中，不恰当的是( )A ．将磁性材料装在冰箱的门框上，制成“门吸”B ．利用磁铁制成双面擦窗器C ．电视机上面放一块磁性治疗仪D ．用磁带来纪录声音2．如果地磁南极和地磁北极颠倒，在以下现象中不能发生的是( )A ．将条形磁铁吊起来静止时，磁铁现在的北极将指向地理的南极B ．司南的勺柄将指向北方C ．指南针将不能使用D ．地磁两极和地理两极并不重合，存在一个偏角3．以下实际应用中,没有用到磁性材料的是：（ ）A .录音磁带B .电话磁卡C .电话话筒D .收音机喇叭4．实验室有一个旧的直流电源，其输出端的符号模糊不清，无法分辨正负极．小明设计了下面的判断电源两极的方法．在桌面上放一个小磁针，在磁针东面放一个螺线管，如图9-46所示．闭合开关后，磁针指南的一端向东偏转．下述判断正确的是( )A ． 电源A 端是正极，在电源外部电流由A 流向BB ． 电源A 端是正极，在电源外部电流由B 流向AC ． 电源B 端是正极，在电源外部电流由A 流向BD ． 电源B 端是正极，在电源外部电流由B 流向A5．下列装置中，没有用到电磁铁的是（ ）A ．电磁起重机 B.电磁继电器 C ．电铃 D.电热毯6．物理学中引入磁感线是为了研究磁场，与此类似的还有（ ）A ．“电压”的引入B ．“电流”的引入C ．“光线”的引入D ．“电线”的引入7．如图9-47所示的自动电路中，当开关S 断开时，工作电路的情况是（ ）A ．灯亮，电动机不转，电铃响B ．灯亮，电动机转起来，电铃响C ．灯不亮，电动机不转，电铃响D ．灯亮，电动机转起来，电铃不响8．当一根直导线在磁场中做切割磁感线运动时 ( )A ．导线两端可能产生感生电压B ．导线两端必定产生感生电压C ．导线中一定有感生电流产生D ．感生电压和感生电流一定同时产生9．如图9-48中要改变通电导体AB 的运动方向，下面方法正确的是( )A ．升高电源电压B ．增大通过电动机线圈的电流强度C ．把电源正、负极对调D ．把电源正、负极对调的同时，将电动机磁铁的两极也对调10．下列说法正确的是（ ）A ．电动机的发明，实现了机械能向电能的大规模转化B ．发电机是利用通电线圈在磁场中受力转动的原理制成的 图9-46 图9-47图9-48C．奥斯特实验说明利用磁场可以产生电流D．电铃是利用电流的磁效应来工作的二．填空题（每空1分，共25分）1.磁体各部分的磁性强弱不同，条形磁体的磁性最强，磁体上磁性最强的部分叫．同名磁极相互靠近时会相互．2．磁体周围存在着．磁场是有方向的，小磁针在磁场中静止时极所指方向，就是该点的磁场方向．磁铁周围的磁感线都是从磁铁的极出来，回到磁铁的极．3．地球本身就是一个大磁体，在地球上指南针能指南北是因为受到的作用．人类将在本世纪登上火星；目前对火星上的磁场情况不明，如果现在登上火星，你认为在火星上的宇航员能依靠指南针来导向吗？（选填：“能”、“不能”或“不知道”）4．认真观察图9-49，你能获取的信息有：(1) ；(2）；（3）．5．电磁铁的优点很多，它的磁性有无可以由来控制．电磁铁的磁性强弱可以由来控制；电磁铁的南北极可以由来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越．6．扬声器是把信号转化成信号的一种装置，它主要是由固定的、线圈和锥形纸盆构成．7．如图9-50中所示的两个模型，其中甲图是机的模型，它是根据制成的，乙图是机的模型，它是根据制成的．图9-508．我国供生产和生活用的交流电的频率是赫兹，电流方向每秒钟改变次．三．作图与问答（14分）1．（8分）小华到河边游玩，在河中发现如图9-51所示的装置，顺着导线小华来到河边的一个小屋，在屋内发现了如图9-52所示的小装置．屋里的叔叔告诉小明，这两个装置组成了防汛报警器．（1）请你在两图中把电路连起来．（2）请说出：当图9-51中的水面上升到一定位置时，通过怎样的过程，图9-58中的报警灯就被接通发光（图9-51中的球A是一个小浮子，能随水面的升降而升降）图9-49图9-522图9-51 图9-532．（6分）根据图9-53中所示的电流方向标出通电螺线管的极性．四．实验题（16分）1．（4分）如图9-54在磁针上面有一条导线,当直导线触接电池通电时，可以看到小磁针 ；改变电流方向，又能看到 ，得出的结论有:(1) ；（2） ．2．（8分）某物理兴趣小组利用图9-55所示装置做探究电磁感应实验,得到如下记录表格(实验中磁铁不运动):实验 序号 磁极位置 开关 情况 导体运动情况 电流计指针偏转情况1 上N 下S 闭合 不运动 不偏转2 上N 下S 闭合 上、下运动 不偏转3 上N 下S 闭合 水平向右运动 向右偏转4 上N 下S 闭合 水平向左运动 向左偏转5 上N 下S 断开 水平向右运动不偏转 6 上S 下N 闭合 水平向左运动 向右偏转综合分析上列实验记录,解答下列问题:(1)感应电流产生的条件是:①_______________________________,该结论是分析比较实验序号________得出的;②______________________,该结论是分析比较实验序号__________得出的.(2)影响感应电流的方向的因素是:①________________,该结论是分析比较实验序号____________得出的;②_____________________________,该结论是分析比较实验序号______得出的.3．（4分）小丽同学学习了电流的磁效应后，知道了电流周围存在磁场，并且探究出了电流周围的磁场方向与电流方向有关．后来又学习了磁场对通电导体有力的作用，并且知道磁场对通电导体的作用力的方向与电流方向和磁场方向都有关．小丽想：如果把两根通电导体靠得很近时，任何一根导体都处在另一根导体的磁场中，这样两根导线之间便会有力的作用．那会是怎样的作用呢？她把一想法告诉几个同学，并相互提出了观点：小明说：“两条导线会相互吸引．” 小华说：“两条导线会也许会相互排斥．”小红说：“别费劲了，谁见过电线杆上的两条电线相互打架吗？”到底谁对呢？于是他们一起去找赵老师希望能得到老师的帮助．赵老师带他们到实验室让他们自己通过实验来得出结论．于是他们来到实验室设计了一个实验电路，如图9-56甲所示．实验中A 、B 两段导线相互靠近时，闭合开关后发现，两根导线会相互吸引．小明得意地说：“我对了吧，实践是检验真理的唯一标准．因此可以得出结论，当两根通电导线靠得很近时，它们是相互吸引的．”小华和小红没出声，算是默认了．小丽想了想，说“别忙于下结论．”随后，小丽改变了其中一根导线的电流方向，如图9-56乙所示，结果变成了相互排斥．小丽接着说现在可以下结论了．请你通过上述材料结合自己的知识回答：⑴请你分析：小丽是根据什么判断出当把其中一根导线中的电流方向改变，两通电导线会由相互吸引变为相互排斥．⑵文章最后说“现在可以下结论了”，你认为正确的结论是什么？图9-56 图9-55五．创新题（共15分）1．（10分）兰兰学习了电磁感应现象后，就想：产生的感应电流的大小与什么有关呢? 她找到几个要好的同学开始了讨论和猜想：既然运动有快慢之分、磁场有强弱之分，那么感应电流的大小是否与这两者有关呢?于是她们开始做实验，首先按照课堂上探究电磁感应的实验装置(如图9-57)重新安装了仪器，并且准备了磁性强弱不同的磁铁，以便改变磁场的强弱．闭合电路后她先改变导体在磁场中运动的快慢，观察电流表摆动的幅度大小．发现导体在磁场中运动的速度越大，电流表的指针摆动幅度越大；然后她又保持导体的运动快慢不变，换用磁性强的磁铁来实验，发现图9-57磁性越强，电流表指针摆动的幅度越大．对于这么重大的发现，她高兴不已。
初三物理上册电与磁单元达标测试题(含答案新人教版)
初三物理上册电与磁单元达标测试题（含答案新人教版）物理学向其它学科范围的推进，发生了一系列物理学的新部门和边缘学科，并为现代迷信技术提供了新思绪和新方法。
接上去我们一同来练习初三物理上册电与磁单元达标测试题。
初三物理上册电与磁单元达标测试题〔含答案新人教版〕一、单项选择题(此题包括12小题，每题2分，共24分。
每题只要一个正确答案，把正确答案的序号填写入题后的括号内)1.如下图装置可以用来演示物理现象，那么以下表述正确的选项是 ( )A.图甲用来演示电磁感应现象B.图乙用来演示磁场对电流的作用C.图丙用来演示电流的磁效应D.图丁用来演示电磁铁的磁性强弱与电流大小的关系图甲图乙图丙图丁2.如下图，运用电磁感应现象任务的是 ( )A B C D3.以下有关磁现象的四幅图中说法正确的选项是 ( )A.地球仪悬浮于磁铁上方运动，球体遭到的磁铁斥力大于所受重力B.蹄形磁铁周围小铁屑的散布状况说明磁感线是磁场中真实存在的曲线C.闭合开关，同时对调磁极和电源正负极可以改动导线ab受力方向D.线圈abcd在磁场中转动时，电路中会发生电流，小灯泡会发光4.通电螺线管圈中的电流方向和螺线管周围磁感线的散布如下图，其中正确的选项是( )A. B. C. D.5.如图为我国新型反潜巡查机。
机尾的〝棍子〞叫做磁异探测器，它能将潜艇经过海域惹起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。
以下图能解释磁异探测器任务原理的是 ( )6.江涛用如下图的实验装置，探求〝磁场对通电直导线的作用〞.闭合开关S，原本运动的轻质硬直线AB水平向右运动.要使AB水平向左运动，以下措施中可行的是( )A.将A 、B 两端对调B.将蹄形磁体的N 、S 极对调C.换用磁性更强的蹄形磁体D.将滑动变阻器的滑片P向右移动7.开关S闭合后，小磁针运动时的指向如下图，由此可知 ( )A.a端是通电螺线管的N极，c端是电源正极B.b端是通电螺线管的N极，d端是电源负极C.b端是通电螺线管的N极，d端是电源正极D.a端是通电螺线管的N极，c端是电源负极8.如下图，甲乙两小磁针在一根磁铁左近，以下判别正确的选项是 ( )A.甲小磁针左端是S极，乙小磁针左端是N极B.甲小磁针左端是N极，乙小磁针左端也是N极C.甲小磁针左端是S极，乙小磁针左端也是S极D.甲小磁针左端是N极，乙小磁针左端是S极9.在探求〝怎样发生感应电流〞的实验中，蹄形磁体水平放置，如下图。
人教版九年级物理下册 电与磁检测题(WORD版含答案)
人教版九年级物理下册电与磁检测题（WORD版含答案）一、三物理电与磁易错压轴题（难）1．小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。
他想：磁体间作用力的大小与磁极间的距离有什么关系呢？(1)小谦用如图所示的实验进行探究。
由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角 的变化，来判断磁体间力的变化，用到的科学方法是________法。
(2)小谦分析三次实验现象，得出结论：两磁铁磁极间的________，相互作用力越大，小月认为：这个结论还需要进一步实验论证，联想到磁体间的相互作用规律，还须研究甲、乙两块磁铁相互________时，磁体间作用力与距离的关系。
【答案】转化（或转换）距离越小排斥【解析】【分析】【详解】(1)[1]由题意可知，磁体间作用力越大，细线与竖直方向的夹角也越大，那么可以通过观察这个夹角的大小得知磁体间力的变化，用到的科学方法是转换法。
(2)[2]从三次实验可看到，夹角越大时，相互作用力越大，这时两磁铁磁极间的距离越小，可得出结论：两磁铁磁极间的距离越小，相互作用力越大。
[3]磁体间的相互作用规律有吸引也有排斥，所以还须研究甲、乙两块磁铁相互排斥时，磁体间作用力与距离的关系。
2．如图所示是课本上“通电导线在磁场中受力”的实验示意图。
小谦同学实际探究时，在下表记录了实验情况。
实验序号磁场方向ab中电流方向ab运动方向1向下无电流静止不动2向下由a向b向左运动3向上由a向b向右运动4向下由b向a向右运动（1）比较实验2和3，说明通电导线在磁场中受力方向与________有关；比较实验__________和____________，说明通电导线在磁场中受力方向与电流方向有关。
（2）小谦通过观察导线运动方向，来判断导线在磁场中受力方向，用到的物理学方法是____________（选填下列选项对应的符号）。
A．类比法 B．控制变量法 C．转换法（3）小谦想在这个实验的基础上进行改造，来探究“哪些因素影响感应电流的方向”。
人教版九年级物理下册 电与磁达标检测卷(Word版 含解析)
人教版九年级物理下册电与磁达标检测卷（Word版含解析）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。
查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。
图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。
（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。
（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。
（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。
②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。
【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。
[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。
(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。
物理人教版九年级全册电与磁单元测试卷
《电与磁》单元试题设计者：灵山县灵城一中宁海玲 审核者：卜永官一、单项选择题（每小题3分共30分）1、如图所示，通电螺线管周围的小磁针静止时，小磁针N 极指向不正确的是:( )A ．a B.b C ．c D ．d2、关于磁场和磁感线，下列说法中正确的是:( )A.磁感线是磁场中实际存在的曲线B.指南针指南北是因为地球周围存在磁场C.条形磁铁周围的磁感线是从南极出发指向北极的D. 磁感线只能用来描述磁场的方向3、如图所示的三个钢块，正确的判断是：( )A ．都是磁体;B ．只有两个有磁性;C ．可能都是磁体，也可能只有两个有磁性;D ．都不是磁体.4、发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代。
图所示的四幅图，其中属于电磁感应现象实验图及其应用图的是（ ）A ．①③B ．①④C ．②③D ．②④5、 磁场看不见，摸不着，我们可以根据放入其中的小磁针来判别它的存在。
这种方法与下列研究问题的方法相同的是：( )A. 用磁感线描述磁场B. 保持电压不变，研究电流与电阻关系C. 根据电灯是否发光，来判定电路中是否有电流存在D. 用水压类比电压6、如图为四位同学判断通电螺线管极性时的做法，正确的是( ) ① ② ③ ④图—46、如图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线。
则可以判断图中A、B、C、D四个磁极依次是:( )A、N、S、N、NB、S、N、S、SC、S、S、N、SD、N、N、S、N7、若改变通电导线在磁场中受力的方向，可采取的办法:( )A．改变通电导线中的电流大小;B．只改变电流方向或只改变磁感线方向;C．改变电流方向同时改变磁场方向;D．改变电流大小的同时改变磁场的强弱.8、如图所示，动圈式话筒的膜片与线圈固定在一起，线圈套在磁铁上。
当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起振动，于是线圈中产生了随声音变化的电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人教版九年级物理第9章《电与磁》测试题
一、填空题（每小题4分，共32分）
1．我们把具有能够吸引_________性质的物体叫磁体．磁体上的_________的部位叫磁极，一个磁体上有两个磁极分别为_________．磁极间的相互作用规律是
_____________________．
2．将小磁针放入磁场中的某一点，磁场对小磁针有_________的作用，小磁针静止后N极所指的方向就是该点的_________的方向．磁场的基本性质是它对放入其中的_________有_________的作用，我们对磁场这种看不见、摸不到的物质，是通过它对其他磁体的_________来认识的，它是确实_________的一种物质．
3．在一根长导线下方平行放置一个可以在水平面自由转动的小磁针，如图8-1所示，当给导线通电时，小磁针的N极向里转动了，这就是着名的_________实验，它证明了电流周围存在着_________；如果将导线中通过电流的方向改为向左，小磁针的N 极将_________．
图8-1
4．某同学的实验装置如图8-2所示，弹簧下端吊的是铁块，当他将开关闭合以后，弹簧的长度_______；当他将滑动变阻器的滑片向左滑动时，电流表的示数
_______，弹簧的长度_______，电磁铁的上端是_______极；如果其他条件不变，他只是将电源的正负极调换了一下，发生变化的是_______，弹簧的长度_______．
图8-2
5．_________国物理学家法拉第经过多年的探索，终于发现了_________现象，法拉第的发现进一步揭示了_________的联系，导致了发电机的发明，使人类大规模用电成为可能，开辟了_________的时代．
6．交流发电机主要由_________和_________两部分组成，大型发电机一般采取_________不动、_________旋转的方式来发电，它在工作的过程中_________能转化为_________能，它发出的交变电流的大小、方向都在做_________变化，我国供人们生产和生活用的交流电的频率是_________．我们从干电池中得到的电流的方向
_________，通常叫做_________．
7．直流电动机是利用通电线圈在_________要受到力的作用而转动的原理制成的，在直流电动机中，靠_________来自动改变线圈中电流方向，使线圈能够连续转动，它工作时，把_________能转化为_________能．
8．某同学的实验装置如图8-3所示，其中ab为可以沿光滑金属导轨移动的导体棒，×表示磁感线的方向垂直纸面向里．当他将导体ab水平向右运动时，灵敏电流计的指针_________；当他将导体ab向左运动时，灵敏电流计的指针_________；当他使导体ab的运动速度增大时，灵敏电流计的指针_________．
图8-3
二、选择题（每小题4分，共32分）
9．周鸣同学手拿一段钢锯条，将钢锯条的一端靠近小磁针的N极，他发现小磁针向钢锯条靠近，根据观察到的现象，他做出了以下几种判断，你认为正确的是A．钢锯条原来一定有磁性，且靠近小磁针的一端是N极
B．钢锯条原来一定有磁性，且靠近小磁针的一端是S极
C．钢锯条原来不一定有磁性
D．钢锯条原来一定没有磁性
10．有几位同学讨论磁感线时有以下几种说法，你认为不正确的是
A．磁体周围越接近磁极的地方磁感线越密
B．磁感线并不存在，是一种假想的线
C．通电螺线管外部磁感线的方向是从南极到北极
D．磁场中某点的磁场方向就是磁感线的切线方向
11．某同学将小磁针放到两个磁极附近，小磁针静止时所在的位置如图8-4所示，由此他做出了以下几种判断，你认为其中正确的是
图8-4
A．磁极甲是S极、磁极乙是N极
B．磁极乙是S极、磁极甲是N极
C．两个磁极都是S极
D．两个磁极都是N极
12．（多选）孔新儒同学制作了几个螺线管，放置的位置如图8-5所示，当他闭合开关后，通电螺线管的左边是北极的是
图8-5
13．课外活动时，有几位同学讨论关于电动机和发电机的问题，他们有以下几种说法，你认为其中正确的是
A．电动机工作时把电能转化为运动的能
B．发电机是利用通电线圈在磁场中受力转动的原理制成的
C．电动机是利用电磁感应现象制成的
D．发电机工作时把电能转化成其他形式的能
14．（多选）李小名同学探究什么情况下磁可以生电时，所用的器材、连接的电路如图8-6所示．当他闭合开关后，下面哪种做法能使灵敏电流计的指针偏转
图8-6
A．使导体ab左右运动
B．使磁体左右运动
C．使导体ab上下运动
D．使磁体垂直纸面向纸里的方向运动
15．关于电磁铁，几位同学有下面的一些说法，你认为其中不正确的是
A．电磁铁通电时有磁性，断电时没有磁性
B．电磁铁中通过的电流越大，它的磁性就越强
C．在电流一定情况下，外形相同的螺线管线圈匝数越多，它的磁性越强
D．往通电螺线管中插入金属棒就会使通电螺线管的磁性增强
16．（多选）周新红同学有一个电源，上面的标志已经看不清了，无法辨认正负极．他为了辨别出电源的正负极，将电源与一个螺线管连接起来，在螺线管的附近放置一个小磁针如图8-7所示，当他闭合开关后，下面的一些判断中正确的是
图8-7
A．如果小磁针的N极向右转动，电源的a端是正极
B．如果小磁针的N极向右转动，电源的b端是正极
C．如果小磁针的N极向左转动，电源的a端是正极
D．如果小磁针的N极向左转动，电源的b端是正极
三、实验与问答题（17题、18题各8分，19题、20题各10分，共36分）
17．某同学在螺线管旁放了一个小磁针，当他闭合开关后，小磁针静止时的位置如图8-8所示，请你在图上画出导线的缠绕方向并画出磁感线．
图8-8
18．图8-9所示的实验证实了____________________________．将电源正负极调换后可观察到____________________，说明____________________．
实验过程中的能量转化为_________
图8-9
19．某实验小组安装的直流电动机电路如图8-10所示．
（1）当他们闭合开关后，发现电动机转动的方向与要求的方向相反，他们怎样做才能达到要求？
（2）当他们闭合开关，将滑动变阻器的滑片向右滑动时，电动机的转速怎样变化？
图8-10
★ 20．孟小研同学是课外活动小组的主要成员，他看到现在楼房的窗户上安装的防盗网很不美观，他学习了电与磁的内容后，又通过查找资料，请教科技人员，找来了下列材料：电磁继电器、指示灯、电源、导线、报警器、红外线光控开关等．红外线光控开关由红外线光源和光控开关组成，其作用是：用红外线照到光控开关时，光控开关处于通电状态，当有人或物将红外线光源挡住时，处于断电状态．他应用这些材料，安装了一个窗户防盗报警装置，平时指示灯亮，当有人从窗户进入时，指示灯灭，报警器响．请你画出他设计的电路图，说出它的工作原理．
答案
一、填空题
1．钢铁一类物质，两端，N极、S极，同名磁极相互排斥，异名磁极相互吸引2．力，磁场，磁体，力，作用，存在
3．奥斯特，磁场，向外转动
4．伸长，增大，伸长，N，电磁铁的上端是S极，不变
5．英，电磁感应，电现象和磁现象之间的，电气化
6．转子，定子，线圈，磁极，其他，电，周期性的，50 Hz，不变，直流电
7．磁场中，换向器，电，机械运动的
8．偏转，反向偏转，偏转角度变大
二、选择题
9．C 10．C 11．D 12．BC 13．A 14．AB 15．D 16．AD
三、实验与问答题
17．略
18．通电导线在磁场中要受到力的作用，ab运动方向与原来相反，力的方向跟电流的方向、磁感线的方向都有关系，电能转化为机械运动的能．
19．（1）将电源正负极对调即可．
（2）转速变小．
20．略。
