初中物理电学短路和断路故障分析

初中物理动态电路及电路故障分析
一、串联电路中电阻的变化
如图所示电灯泡和滑动变阻器是串联：
1、当滑动变阻器向右移动，电阻变大，电路中的电流就减小，然后灯泡就变暗；
滑动变阻器电阻变大，则两端分担的电压就多，然后灯泡两端分担的电压就少，电压表示数变小
2、当滑动变阻器向左移动，电阻变小，电路中的电流就增大，然后灯泡就变亮；
滑动变阻器电阻变小，则两端分担的电压就少，然后灯泡两端分担的电压就多，电压表示数变大
二、并联电路中电阻的变化
如右图所示两个电阻是并联，电压表测量电源电压，电流表A测量干路的电流，电流表A1测量测量R1支路的电流
1、滑动变阻器R2向右移动，电阻变大，R2支路的电流就减少；引起总电阻变大，则干路中的电流也变小；但R1支路中两端电压不变，电阻也不变，所以R1中的电流不变
2、滑动变阻器R2向左移动，电阻变小，R2支路的电流就增加；引起总电阻变小，则干路中的电流也变大；但R1支路中两端电压不变，电阻也不变，所以R1中的电流不变

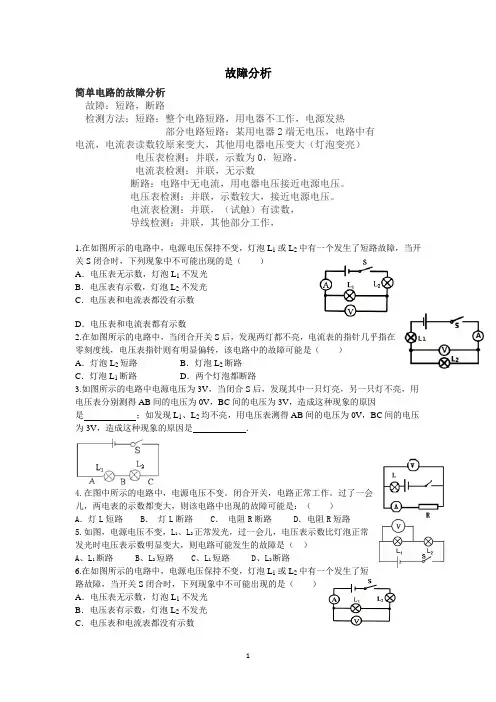

三、短路：对电源短路、对用电器短路
1、对电源短路
如上图所示，用导线直接连在电源两端，则电流几乎直接经过导线回到电源的负极，没有经过灯泡，所以灯泡不亮，但是电路中的电流过大会烧坏导线和电源。

1、如左图所示对小灯泡短路，那么电流绕过灯泡经过导线流回电源负极，则小灯泡不
亮，由于小灯泡两端之间的电阻为零，则分担的电压为零，和小灯泡串联的电阻分担的电压就比较大。

2、
如右图所示对电阻短路，那么电流绕过电阻经过导线流回电源负极，则电路中的电流变大，灯泡变亮；由于电阻两端之间的电阻为零，
则分担的电压为零，
那么灯泡分
担更多的电压
四
、断路：电压表之内断路、电压表之外断路
1、如左图所示，在电压表连接点之内断路，则电流为零，电流表没有示数；此时电
压表实际上就是测量电源电压
2、如右图所示，在电压表连接点之外断路，则电流表、电压表都没有示数
初中动态电路及电路故障分析1、在如下图所示电路中，当闭合开关后，滑动变阻器的滑动
片P向右移动时（）
(A)电流表示数变大，灯变暗。

(B)电流表示数变小，灯变亮。

(C)电压表示数不变，灯变亮。

(D)电压表示数不变，灯变暗。

2、在图1所示的电路中，电源电压保持不变，闭合开关S，
当滑动变阻器的滑片向右移动时，电压表V的示数
将，电流表A1的示数将，电流表A的示数
将，（均选填“变大”、“不变”或“变小”）。

3、在如图所示的电路中，电源电压不变，闭合开关，电路正
常工作。

但过了一段时间，小灯泡发生断路，这时
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变大
D．电压表示数变小，电流表示数变小
4、如图所示，当开关S闭合后看到灯L1发光，灯L2不发光，则可能原因是()
A．灯L1断路B．灯L1短路
C．灯L2断路D．灯L2短路
5、如下左图所示的电路中，当电键S闭合时，发现电压表的
示数为0，则下列故障中不可能是（）
A．L1灯丝断了
B、L2灯丝断了
C、灯L1短路
D、电压表接线断开没关好(相当于一个开关断开)，该指示灯就会发光。

图所示的模似电路图符合要求的是（）
7、如下图所示，电源电压为6V,当开关S闭合后，只有一只灯炮发
光，且电压表的示数为6V，产生这一现象的原因可能是（）
A．灯L
1
处短路 B．灯L
2
处短路
C．灯L
1
处断路 D．灯L
2
处断路
8.如图所示电路，电源电压不变，开关S处于闭合状态．当开关
S1
由闭合到断开时，
电流表示数将
______
，电压表示数将______．
(
选填“变大”“不变”或“变小”)
9 在如图所示的电路中，将开关K闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。
