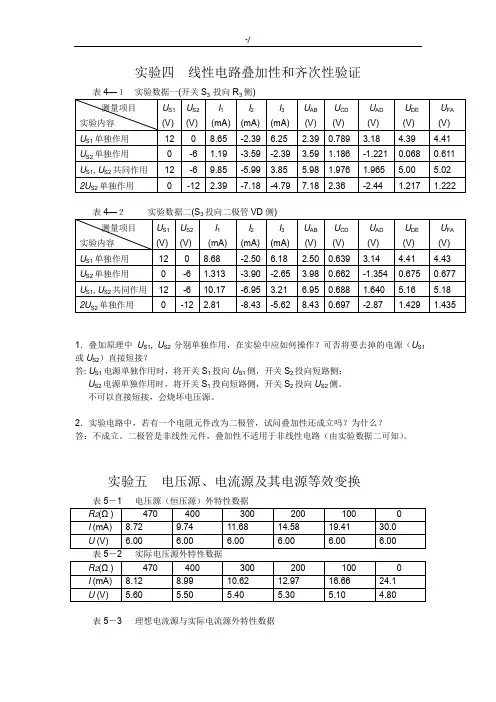

实验四线性电路叠加性和齐次性验证表4—１实验数据一(开关S投向R侧)表4—２实验数据二(S投向二极管VD侧)1．叠加原理中U S1, U S2分别单独作用，在实验中应如何操作？可否将要去掉的电源（U S1或U S2）直接短接？答: U S1电源单独作用时，将开关S1投向U S1侧，开关S2投向短路侧；U S2电源单独作用时，将开关S1投向短路侧，开关S2投向U S2侧。
不可以直接短接，会烧坏电压源。
2．实验电路中，若有一个电阻元件改为二极管，试问叠加性还成立吗？为什么？答：不成立。
二极管是非线性元件，叠加性不适用于非线性电路（由实验数据二可知）。
实验五电压源、电流源及其电源等效变换表5－1 电压源（恒压源）外特性数据表5－2 实际电压源外特性数据表5－3 理想电流源与实际电流源外特性数据图（a ）计算)(6.117SSS mA R U I ==图（b ）测得Is=123Ma1． 电压源的输出端为什么不允许短路？电流源的输出端为什么不允许开路？答：电压源内阻很小，若输出端短路会使电路中的电流无穷大；电流源内阻很大，若输出端开路会使加在电源两端的电压无穷大，两种情况都会使电源烧毁。
2． 说明电压源和电流源的特性，其输出是否在任何负载下能保持恒值？答：电压源具有端电压保持恒定不变，而输出电流的大小由负载决定的特性； 电流源具有输出电流保持恒定不变，而端电压的大小由负载决定的特性； 其输出在任何负载下能保持恒值。
3． 实际电压源与实际电流源的外特性为什么呈下降变化趋势，下降的快慢受哪个参数影响？ 答：实际电压源与实际电流源都是存在内阻的，实际电压源其端电压U 随输出电流I 增大而降低，实际电流源其输出电流I 随端电压U 增大而减小，因此都是呈下降变化趋势。
下降快慢受内阻R S 影响。
4．实际电压源与实际电流源等效变换的条件是什么？所谓‘等效’是对谁而言？电压源与电流源能否等效变换？答：实际电压源与实际电流源等效变换的条件为： （1）实际电压源与实际电流源的内阻均为RS ； （2）满足S S S R I U =。
电子技术实训报告五篇范文
电子技术实训报告五篇范文第一篇：电子技术实训报告应用电子技术实训报告2009-6-12 18:51一实习目的电子技术实习的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。
而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。
有助于我们对理论知识的理解，帮助我们学习专业知识。
通过一个星期的电子实习，使我们对电子元件及组装与调试有一定的感性和理性认识，为日后学习电子技术课的打下入门基础。
同时实习使我获得和熟悉了收音机的实际生产知识和装配技能，培养了我理论联系实际的能力，提高了独自分析问题和解决问题的能力，增强了独立工作的能力。
最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。
二时间安排第一天熟悉电路元件，掌握各种工具的使用方法；第二天各种电器的装配，检查和熟悉各种零件；第三天查看机床的装配图；第四天焊接各种零件；第五天写实习报告三实习内容第一天熟悉电路元件，掌握各种工具的使用方法；老师发给我们每人一块电路板，这是别人上一届的学长们做好的电路摸板。
老师只是叫我们熟悉电路板上的各种元器件，知道各种元器件的功能和使用中的注意事项。
第二天各种电器的装配，检查和熟悉各种零件；老师让我们多次熟悉了各种电器的电路图和熟悉电路元件，并调试元器件的好坏。
这一天的工作是相对轻松的，仅仅是熟悉电路图和学习使用常用电子仪器仪表，和识别检测常用的电子元件。
由于我们在电子技术实习以前，就进行了《电路分析基础》和《模拟电子技术基础》的课，对一些相关的，如电压表、电流表、示波器和万用表的使用方法有了一定的了解，所以，进行学习使用电子仪器仪表是很得心应手的。
电压表电流表的使用，注意量程即可，其他的操作规程已经烂熟于心。
熟悉电子技术实验报告(3篇)

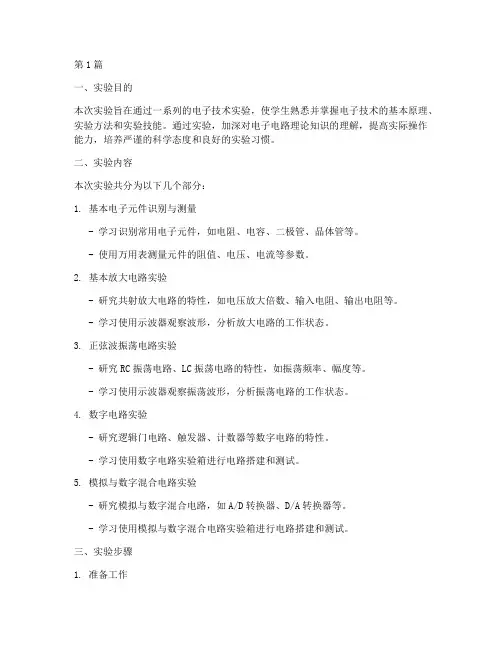

第1篇一、实验目的本次实验旨在通过一系列的电子技术实验，使学生熟悉并掌握电子技术的基本原理、实验方法和实验技能。

通过实验，加深对电子电路理论知识的理解，提高实际操作能力，培养严谨的科学态度和良好的实验习惯。
二、实验内容本次实验共分为以下几个部分：1. 基本电子元件识别与测量- 学习识别常用电子元件，如电阻、电容、二极管、晶体管等。
- 使用万用表测量元件的阻值、电压、电流等参数。
2. 基本放大电路实验- 研究共射放大电路的特性，如电压放大倍数、输入电阻、输出电阻等。
- 学习使用示波器观察波形，分析放大电路的工作状态。
3. 正弦波振荡电路实验- 研究RC振荡电路、LC振荡电路的特性，如振荡频率、幅度等。
- 学习使用示波器观察振荡波形，分析振荡电路的工作状态。
4. 数字电路实验- 研究逻辑门电路、触发器、计数器等数字电路的特性。
- 学习使用数字电路实验箱进行电路搭建和测试。
5. 模拟与数字混合电路实验- 研究模拟与数字混合电路，如A/D转换器、D/A转换器等。
- 学习使用模拟与数字混合电路实验箱进行电路搭建和测试。
三、实验步骤1. 准备工作- 熟悉实验设备和仪器，如万用表、示波器、数字电路实验箱等。
- 复习相关理论知识，了解实验原理和步骤。
2. 实验操作- 根据实验要求，搭建实验电路。
- 使用万用表、示波器等仪器进行测试，观察实验现象。
- 记录实验数据，分析实验结果。
3. 实验总结- 分析实验现象，总结实验结论。
- 对实验过程中遇到的问题进行讨论和解决。
四、实验数据与分析1. 基本电子元件识别与测量- 使用万用表测量电阻、电容、二极管等元件的参数，并与理论值进行比较。
- 分析测量结果，了解元件参数的误差来源。
2. 基本放大电路实验- 测量共射放大电路的电压放大倍数、输入电阻、输出电阻等参数。
- 观察示波器上的波形，分析放大电路的工作状态。
3. 正弦波振荡电路实验- 测量RC振荡电路、LC振荡电路的振荡频率、幅度等参数。
