第1讲 钻进参数优选技术

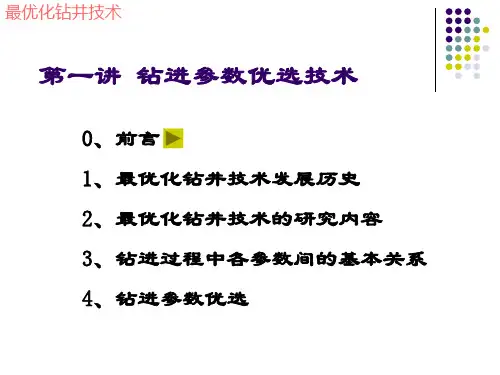

第一讲 钻进参数优选技术
0、前言
1、最优化钻井技术发展历史
2、最优化钻井技术的研究内容 3、钻进过程中各参数间的基本关系 4、钻进参数优选
最优化钻井技术
第一讲 钻进参数优选技术
1、最优化钻井技术发展历史 1.1 概述
钻井技术发展的三个阶段
(1)经验打井阶段
(2)科学化钻井阶段
VPC1 VPC 6 VPC1
1 1 C2 h
1 1 C2 h
(4-17) (4-18)
VPC 5 KC p CH (Wmax M 1 )nmin
由式(4-17)除式(4-18)可消去方程中的不变量
最优化钻井技术
第一讲 钻进参数优选技术
3、钻进过程中各参数间的基本关系
整理可得:
率(称为比水功率)来表示。
(2)水力净化井底
最优化钻井技术
第一讲 钻进参数优选技术
3、钻进过程中各参数间的基本关系
4)水力因素对钻速的影响
是否存在 CH>1 ?
(2)水力净化井底
CH v pc v ps P Ps (4 4)
式中 CH为水力净化系数 Ps为净化完善时所需的 比水功率,kW/cm2
M1 Wmin
Wmax Wmin VPC 2 VPC5 VPC 2
(4-19)
同理,由3,4两点的试验数据,可得该试验转速下的门限钻压M2。
M 2 Wmin
Wmax Wmin VPC3 VPC 4 VPC3
(4-20)
•取M1,M2的平均值,即为该地层的门限钻压值M.
3、钻进过程中各参数间的基本关系
高效破岩钻井技术研究
高效破岩钻井技术研究王清涛【摘要】目前,高效破岩技术是石油行业研究的重点,新型技术的利用,大大提高了工作效率,提高了破岩率,从而大大降低了成本.对于钻井工程而言,高效破岩有着基础性作用,它可以实现破岩效率的提高,节约时间,并且实现钻井成本的降低.本文主要研究了当前的国内外破岩技术,分析和总结了高效钻井破岩方法,统计目前新型钻井破岩方法,最后得到了在以后的钻井破岩发展趋势和方向.【期刊名称】《化工中间体》【年(卷),期】2018(000)004【总页数】2页(P43-44)【关键词】高效;破岩;钻井技术;研究【作者】王清涛【作者单位】大庆油田责任有限公司钻探工程公司钻井二公司黑龙江 163000【正文语种】中文【中图分类】T在油气开发的过程中,钻井工程是规模最大的项目,并且它投资巨大,存在着高风险,其成本占到了整体开发成本的一半多。
破岩技术有着重要的作用,它有着核心的作用,因此,它的工作质量直接关系到钻井的效率和成本,关乎着工程的经济效益。
对于一些复杂的地形环境,往往破岩工作比较困难,这就使得在钻井工程中,钻速慢并且时间长,增加了开发的成本,当前的钻井技术为旋转钻井,这种方式在实际中有着很多的缺点和不足,难以从根本上提高钻井效率,因此,本文旨在研究新型高效的钻井技术。
1.钻井高效破岩方法(1)高压水射流破岩技术此种破岩钻井技术于上世纪中期被提出,此种技术的问世大大提高了钻井效率,因此得到了大范围的应用。
此种技术的原理主要是通过增加钻头数量,提高穿透性能,降低岩石之间的束缚,并且降低负载能力,从而在岩石表面出现了大量的裂缝,裂缝的面积大范围的扩张,渗透性能也得到了增强,从而使得岩石被破坏。
目前,采用此种技术的油气田单位仍然很多,经济效益依旧十分明显。
(2)欠平衡钻井破岩技术此种破岩钻井技术于上世纪80年代被提出,美国石油公司率先利用此技术进行钻井1000余口,取得了巨大的成功。
此种技术的原理较为简单,主要是在井筒内制造负压的情况,从而减轻钻头上的压力,而且可以使地下岩石较为容易破碎。
阐述高效破岩前沿钻井技术

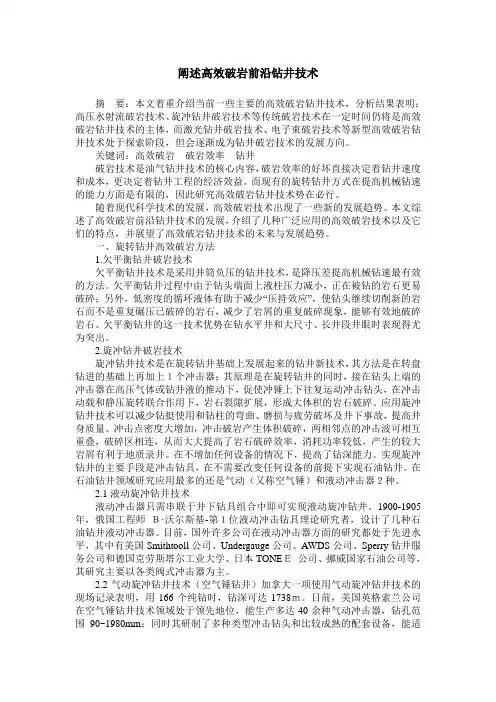

阐述高效破岩前沿钻井技术摘要:本文着重介绍当前一些主要的高效破岩钻井技术,分析结果表明:高压水射流破岩技术、旋冲钻井破岩技术等传统破岩技术在一定时间仍将是高效破岩钻井技术的主体,而激光钻井破岩技术、电子束破岩技术等新型高效破岩钻井技术处于探索阶段,但会逐渐成为钻井破岩技术的发展方向。
关键词:高效破岩破岩效率钻井破岩技术是油气钻井技术的核心内容,破岩效率的好坏直接决定着钻井速度和成本,更决定着钻井工程的经济效益。
而现有的旋转钻井方式在提高机械钻速的能力方面是有限的,因此研究高效破岩钻井技术势在必行。
随着现代科学技术的发展,高效破岩技术出现了一些新的发展趋势。
本文综述了高效破岩前沿钻井技术的发展,介绍了几种广泛应用的高效破岩技术以及它们的特点,并展望了高效破岩钻井技术的未来与发展趋势。
一、旋转钻井高效破岩方法1.欠平衡钻井破岩技术欠平衡钻井技术是采用井筒负压的钻井技术,是降压差提高机械钻速最有效的方法。
欠平衡钻井过程中由于钻头端面上液柱压力减小,正在被钻的岩石更易破碎;另外,低密度的循环液体有助于减少“压持效应”,使钻头继续切削新的岩石而不是重复碾压已破碎的岩石,减少了岩屑的重复破碎现象,能够有效地破碎岩石。
欠平衡钻井的这一技术优势在钻水平井和大尺寸、长井段井眼时表现得尤为突出。
2.旋冲钻井破岩技术旋冲钻井技术是在旋转钻井基础上发展起来的钻井新技术,其方法是在转盘钻进的基础上再加上1个冲击器;其原理是在旋转钻井的同时,接在钻头上端的冲击器在高压气体或钻井液的推动下,促使冲锤上下往复运动冲击钻头,在冲击动载和静压旋转联合作用下,岩石裂隙扩展,形成大体积的岩石破碎。
应用旋冲钻井技术可以减少钻挺使用和钻柱的弯曲、磨损与疲劳破坏及井下事故,提高井身质量。
冲击点密度大增加,冲击破岩产生体积破碎,两相邻点的冲击波可相互重叠,破碎区相连,从而大大提高了岩石破碎效率,消耗功率较低,产生的较大岩屑有利于地质录井。
在不增加任何设备的情况下,提高了钻深能力。
新型高效岩石破碎技术分析
新型高效岩石破碎技术分析作者:周兴平来源:《科技创新导报》2021年第12期摘要:目前国内对煤矿、油气等地下矿产资源的需求量不断上升,资源随着不断地开采,地层浅部的矿产资逐渐枯竭,地下深层矿产资源的勘探、开发将成为我国未来科学研究的重点项目。
本文鉴于当前破岩现状,着重讨论一些新型的高效破岩技术,如水力破岩、激光破岩、高速粒子冲击破岩等,通过对比分析等方法从岩石特性、破岩机理和发展前景等方面进行分析总结。
关键词:岩石破碎旋冲钻井高速粒子机械破岩中图分类号:TD231.6 文献标识码:A 文章编号:1674-098X(2021)04(c)-0036-03Analysis of New High-Efficiency Rock Crushing TechnologyZHOU Xingping(School of Mechanical Engineering, Heilongjiang University of Science and Technology,Harbin, Heilongjiang Province, 150022 China)Abstract: At present, the domestic demand for underground mineral resources such as coal mine, oil and gas is increasing, and the shallow mineral resources are gradually exhausted with the continuous exploitation. The exploration and development of deep underground mineral resources will become the key project of scientific research in the future. In view of the current situation of rock breaking, this paper focuses on the discussion of some new efficient rock breaking technologies,such as hydraulic rock breaking, laser rock breaking, high-speed particle impact rock breaking and so on. Through comparative analysis and other methods, this paper analyzes and summarizes the rock characteristics, rock breaking mechanism and development prospects.Key Words: Rock crushing; Rotary drilling; High speed particles; Mechanical rock breaking1 水力破岩技术1.1 高压水力脉冲破岩技术在早期,SELFRAG公司最先将焦点集中于高压脉冲设备的研制,并将其应用在矿产资源的挖掘、其他行业硬性物质的破碎等方面。
高效破岩技术(第二讲)
脉冲射流机构工作原理
水力脉冲作为外来激励源,使流入钻头的泥浆流动经过振动腔调制成 脉冲空化射流,增强井底破岩作用同时改善井底流场。
脉冲发生器结构示意图 图3 室内实验测试脉冲波形图
本体(1)、弹性挡圈(2)、导流体(3)、叶轮座 (4)、叶轮轴(5)、叶轮(6)、自激振荡腔(7)
2.自振空化脉冲射流喷嘴 空化射流是有目的地激励和控制射流中的空穴,把空穴破裂时产 生的局部高压施加于岩石表面,使岩石产生破碎和冲蚀。 “空化”是流体流动过程中局部压力低于饱和蒸气压力时出现的 空泡生长、长大和溃破的现象,这种空泡溃破时产生巨大的冲击破坏 作用。空泡爆破时的瞬时压力可为喷嘴压降的8.6 ̄124.0倍。根据瞬态 流和水声学原理来调制连续射流,使射流结构变成断续涡环流,从而 得到自振射流,增强了射流的空化能力。典型的风琴管自振空化喷嘴 (如图3所示) 。
1)井下增压器结构及工作原理
n
该增压器由以下三部分组成:进出液部分控制部分、增压部分。
图1 射流式井下增压器总成
井下增压器的工作原理:
来自钻井泵的钻井液经钻具进入增压工具,假定大活塞处于上位,此 时二位三通阀亦处于上位,活塞腔下腔与节流器下部低压腔相通,上腔与 射流元件进口相连。在节流压降静压差的作用下,钻井液推动大活塞向 下运动,推动增压小活塞向前运动增压,增压后的高压液体经高压管路输 出至钻头特殊喷嘴。 大活塞运动至下死点,推动二位三通阀换向,此时大活塞下腔与节流 器低压端关闭,打开射流元件与下腔通道,利用射流附壁切换功能在射流 动压差作用下将两级大活塞及增压小活塞推至上死点。此时增压小活塞 通过单流阀进液,完成一个增压过程。如此循环,实现相对稳定的射流输 出。
三、脉冲射流技术
1.阀式脉冲喷嘴 当钻井液流经喷嘴时,圆盘必然绕自己的轴转动,在转动过程中,圆 盘面积(A)是变化的,这样,喷嘴出口面积随之作周期变化。当圆盘处于垂 直位置时,面积最大,圆盘处于水平位置时,面积最小,这种周期性的变 化就形成了断续射流。 室内台架实验结果表明,喷嘴有效面积从100%减小到20%时,喷嘴射流冲 击力提高124%,水功率提高400%,同时喷嘴射流的冲击作用面积减小而射 流冲击力梯度增加,改善了射流清除钻头下方岩屑作用,井底净化效果显 著,提高了破岩和清岩效率,从而能够提高钻速。
钻井高效破岩技术
空化射流的关键是如何在射流中产生空化,其关键是喷嘴
结构形状和几何尺寸的配合。早期的典型空化射流喷嘴的结 构有两种,1968年由美国水航公司的kohl发明,如图6所示。
(a)旋叶式
(b)中心体式
图6 旋转叶片空化喷嘴、中心体式空化喷嘴结构示意图
• 图6(a)是旋转叶片式空化喷嘴结构原理示意图。
它是在喷嘴下部的锥形收缩段内放置一个本身不 动的旋转叶片,液体进入喷嘴内径过旋转叶片导 流作用后,喷出的射流变成旋转射流,射流中心 压力降低,从而产生空化。这种喷嘴的叶片数目 和叶片倾角对冲蚀强度有重要影响。
水力脉冲射流轴心的高动压力克服井底 “压持效应”,井底流场的动态压力大于或等 于平均冲击压力都有助于清理岩屑和破碎岩石。
井底局部脉冲负压提高机械钻速,水力脉 冲产生的水击降压波在井底钻头附近形成脉动 性负压流场,这种井底局部脉冲负压降低井底 岩石的法向主应力,改善了井底岩石的受力状 况;降低了岩屑压持效应,在井底平均清洗水功 率条件下,比较容易获得好的净化效果,从而 提高钻井速度。
如图所示,SLPMC水力脉冲式钻井工具包括3 部分:①悬挂机构,包括上接头、悬挂盘及端帽, 用于悬挂分流变向器等;2动力机构,包括分流 变向器、叶轮、轴、套子等,分流变向器改变流 体方向,驱动叶轮旋转产生动力;3执行机构, 包括密封压盖、转子、定子、球轴承及本体等。 工作原理为:该工具分别与钻铤和钻头相连,当 下钻到底进行钻井液循环时,一部分钻井液进入 分流变向器带动叶轮进而带动转子旋转;当转子 与定子互相封闭时,通道而积最小;当转子与定 子互相流通时,流道面积最大,从而造成流道面 积周期性变化,在下游形成持续的高压脉动射流。
1断续射流
断续射流与连续射流的不同之处在于射流 是间断的射流。产生断续射流的方法也较 多,可以设计出各种不同的装置来产生断 续射流。有机械截断式和调制式多种。主 要是采用调节流量方式的内置式断续射流 喷嘴。该种喷嘴的结构是在连续射流喷嘴 内安装一个可旋转圆盘,如图1所示。
岩石破碎新方法
目前经过实验和分析认为:在第四纪地层钻进时,加 热器熔融岩石的机理如下:如图6所示,加热器在钻进过 程中,孔壁由于温度的不同可分为三层:①液相层——在 温度高于1200℃时,岩石中某些成分被熔化成液相,熔化 后密度降低。液相层在冷却凝固后就变成一层坚硬致密的 外壳;②硬化层——硬化层温度较高,岩石经过焙烧作用, 吸附水被烧掉,在750℃左右时,碳酸盐岩发生分解, CO2气体逸出。950℃时,粉砂岩全部分解,岩石强度降 低;③软化层——热量在传递到软化层后,产生的温度已 不是很高,地层里的水分发生汽化蒸发,有机物在100150℃时被烧掉。
尽管人类的钻井活动已有3 000多年的历史,然而人类在钻井方 式上的创新却是屈指可数,一般可归结为四种方式的历史变革,即, 1)人工掘井;2)人工冲击钻;3)机械顿钻(钢丝绳冲击钻);4)旋转钻 井。当今,全世界广泛采用的钻井方式是旋转钻井(已有100多年历 史)。近20多年来,世界旋转钻井的技术和装备有了显著进步, 70 年代末期出现了PDC钻头,是一个明显的进步标志,随后便出现了快 速发展的生动局面。进入80年代,相继出现了随钻测量仪器,可控井 下马达,以及水平钻井技术等;进入九十年代,随钻测井和随钻地震 等先进的测量技术不断投入商用,大位移井和复杂结构井钻井技术, 以及连续柔管钻井、可膨胀套管、欠平衡钻井以及智能化、自动化钻 井技术等,得到迅速发展并进入工业应用。可以说,进入21世纪后油 气钻井技术发展日新月异。展望未来,由于石油等地下资源勘探开发 工程成本差的驱动(亦即效益目标的驱动),以及人类对“健康、安 全、环境”更高目标的追求,旋转钻井技术的发展势头仍将有增无减。 然而,在旋转钻井领域,以美国和俄罗斯为代表的发达国家一直处于 领先地位,而中国显然是落后于人。
概
述
高效破岩技术(第三讲)
岩石可破碎强度的物理意义:在机械钻速一定的条件下,切削齿破 碎单位面积岩石所需的力。 岩石的强度是在岩石的形状尺寸、加载条件确定的条件下在不同环 境下所能承受的极限载荷;但岩石可破碎强度未限定岩石的形状和尺寸 、加载方式等条件,因而岩石的几何形状与尺寸、载荷作用方式等因素 对岩石的可破碎强度有极大的影响。 岩石可破碎强度与岩石的性质、岩石的形状、加载作用方式等因素 有关。岩石可破碎强度值可有效的衡量切削齿的破岩效率、破岩比耗。
由于井底形状的变化,导致井底不同部位岩石的破碎的难易程度不 同,破岩过程中不同部位切削齿承受的载荷大小差异很大。 井底形状千变万化,破碎同样深度的岩石,那种井底形状耗能最小 呢?目前的岩石可钻性指标无法给出准确的答案。为此提出了岩石可破 碎强度的概念。
切削齿的切削运动需要的力示意
( a)岩石的内部应力实际分布
3、岩石可破碎强度应用举例
例1:PDC钻头冠部形状的优化
岩石可破碎强度与内锥角关系
岩石可破碎强度外锥圆弧半径的关系
不同冠部的每转破碎功
PDC钻头冠部形状优化设计的结论: 由有限元数值计算结果分析可知:对于不同岩性不同、不同钻头尺 寸,减小冠部外锥半径、增加内锥角有利于降低岩石的可破碎强度和冠 部整体每转破碎功。
冠部形状 的确定原则
软地层冠部形状的选择首先考虑流道,圆弧半径 应取大值、内锥角取小值,以保证流道顺畅。 硬地层外锥圆弧半径应取小值、内锥角取大值。
据此,提出了“鱼尾形”冠部形状的设计理念。
(a)常规冠部形状
(b) “ 鱼尾形”冠部形 状
常规冠部形状和鱼尾形冠部形状示意图
例2:切削齿切削角度的优化设计
根据岩石破碎的基本理论:切削齿切削角度的大小与破岩效果密 切相关,随着切削角度的增加,下部的岩石多向压缩应力减小,拉伸破 碎岩石的比例增大,易形成较大体积的剪切破碎,破岩效率提高。
钻眼爆破破岩法
钻眼爆破破岩法钻眼是实施爆破的第一步重要工作,而且在很大程度上决定着井巷的掘进速度。
钻眼时,应根据不同的施工方法、选择合适的钻眼机具。
钻眼机械主要有凿岩机、煤电钻、凿岩台车和钻装机。
一、凿岩机及凿岩工具(一)凿岩机的分类我国岩巷施工使用的凿岩机主要有三种:风动凿岩机、电动凿岩机和液压凿岩机。
风动凿岩机又可分为手持式、气腿式、向上式和导轨式四种类型;电动凿岩机分为手持式、支腿式和导轨式三种类型;液压凿岩机分为支腿式、轻型导轨式和重型导轨式三种类型。
1、风动凿岩机由柄体、气缸、机头、气腿、水管、气管、注油器等部分组成。
国产凿岩机按冲击频率可分为低频、中频和高频。
冲击频率在2000次/分以下的为低频率凿岩机,2000次/分~2500次/分的为中频率岩机,超过2500次/分的为高频凿岩机。
除YTP -26为高频凿岩机外,其余均为低、中频凿岩机。
风动凿岩机是我国岩巷施工的主要凿岩机具,这类凿岩机具有结构简单,维修方便,操作灵活,重量轻,控制系统集中,可多台钻同时作业,风水联动,气腿可快速缩回等优点。
主要缺点是:动办消耗大,工作环境差,噪声大。
2、液压凿岩机液压凿岩由冲击机构、转钎机构、供水排粉机构、液压马达、配油阀和蓄能器等组成。
3、电动凿岩机电动凿机由冲击机构、转钎机构、润滑装置、支腿、空压机和电控箱等组成各机构的组成及工作原理概述如下:电动凿岩机主要用于小型矿井和大、中型矿井压风系统未能建立的区域。
这种凿岩机钻孔速度慢,支腿系统复杂,很不灵活,不便安排多台钻同时作业,直接影响报刊进尺水平的提高。
(二)凿岩工具凿岩工具通常称为钎子,包括钎头、钎杆、钎肩和钎尾。
钎子有整体的和组合的两种,现广泛采用活头钎子。
钎头:直接破碎岩石的部分。
要求它锋利、坚韧耐麿、排粉顺利、制造及修麿简便,成本低。
现场使用最多的是镶硬质合金片的一字形钎头和十字钎头,直径为40mm~43mm。
钎杆:传递冲击的扭矩的部分。
要求它具有较高的强度,常用中空碳素钢、硅锰钼钢,直径为22mm~38mm。
高效破岩技术(第一讲2)
图8 空气锤结构示意图
1上接头 2逆止塞 3密封垫 4外壳 5环空气道 6下排气眼 7空气锤下气道 8下腔 9限 位阀 10钻头 11外壳接头 12塞座13弹簧 14节流塞 15配气尾杆 16上腔 17空气锤下 气道 18上排气眼 19中排气眼 20上气槽 21活塞 22下气槽 23缸体 24钻头尾管 25 弹簧圈 26花键接头
工作原理:射流式冲击器利用“双稳”射流元件控制改变高压 流体的流向,直接推动活塞冲锤产生往复运动。这种冲击器无弹簧 装置,结构简单,工作性能可靠便于操作,但对钻井液性能要求较 高(如含砂量低)。
图 6 射 流 式 冲 击 器
换向阀的工作原理基于科恩达效应,亦称附壁 作用或康达效应。 流体 (水流或气流)有离开本来的流动方向, 改为随著凸出的物体流动的倾向,当流体与它流 过的物体表面之间存在面摩擦时,流体的流速会 减慢。只要物体表的曲率不是太大,依据流体力 学中的伯努利原理 ,流速的减缓会导致流体被吸 附在物体表面上流动。
工作过程:
回程启动前, 冲击器的阀与活塞均处于行程下限, 阀呈 开启状, 液流通道畅通, 喷嘴与随动阀控系统组成一只喷射 泵(图7a)。启动时工作液从喷嘴射出, 高速射流形成卷吸作 用,上腔压力迅速下降, 液流随着通道的扩大和流速的减慢, 节流孔的增压作用使下腔压力升高, 与上腔形成压力差, 阀 与活塞同时上升, 但由于阀质量较小, 先行到行程上限(图 7b) , 随后活塞也到上限, 回程完成(图7c)。
三、旋冲复合钻井方式
早在20世纪40年代,前苏联已开发出了石油钻井用滑阀式正作用冲击钻 具,50年代美国开发出了活阀式反作用冲击器,60年代日本开发出液动双作 用冲击钻具。由于石油钻井井内条件恶劣,旋冲钻井主要在地质工程钻井中 得到发展,主要钻浅井。90年代以来,深井、超深井、水平井和大位移井在 石油钻井中所占的比例越来越大。深井、超深井中遇到的坚硬地层钻井速度 大幅度下降、井斜问题也日益突出;在水平井和大位移井中,随着大斜度井 段和水平段加长,加压更为困难,旋冲钻井在石油钻井中再次得到人们的重 视,进入了一个新的发展期。 到20世纪90年代,国内外石油钻井界相继对不同结构的液动冲击器进行 的研究都没有取得令人满意的成果。而在这以前,国内外旋冲钻井技术在地 质岩心钻探、工程钻井和水井钻井领域都有了长足的发展,确定了基本工艺 规范。从20世纪90年代中期开始,我国陆续有多家石油、地质院校及科研单 位对旋冲钻井在石油钻井工程领域的应用进行了可行性研究。接着大胆尝试, 先后设计过各种类型的液动冲击器,但由于种种原因,试验效果仍然不理想。
