各种电容在电路中的作用

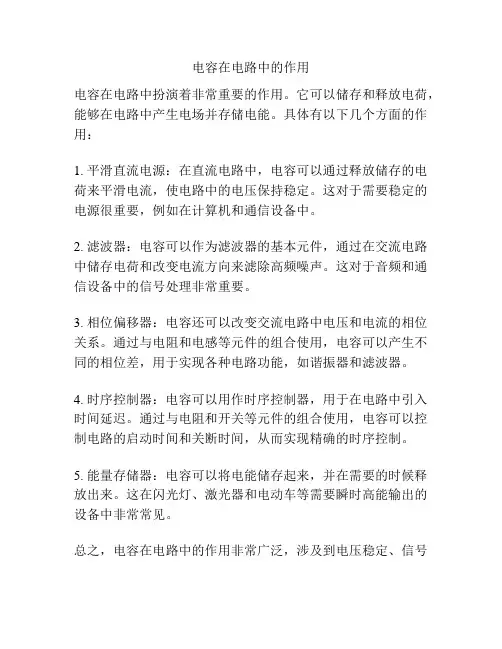

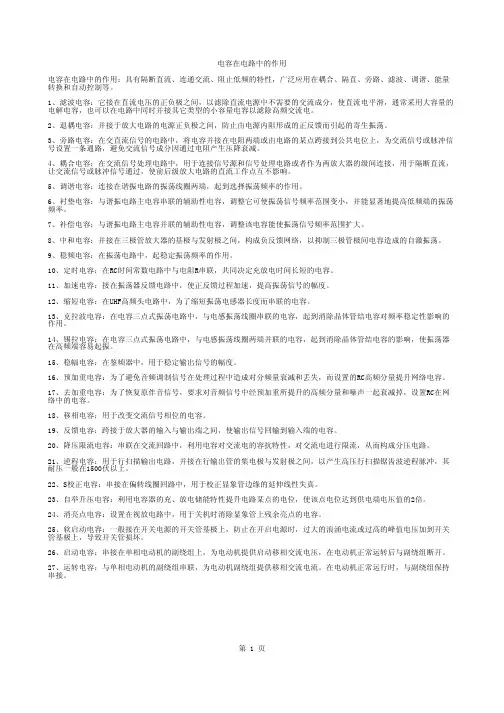

电容在电路中的作用电容在电路中的作用：具有隔断直流、连通交流、阻止低频的特性，广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等。

1、滤波电容：它接在直流电压的正负极之间，以滤除直流电源中不需要的交流成分，使直流电平滑，通常采用大容量的电解电容，也可以在电路中同时并接其它类型的小容量电容以滤除高频交流电。

2、退耦电容：并接于放大电路的电源正负极之间，防止由电源内阻形成的正反馈而引起的寄生振荡。

3、旁路电容：在交直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。

4、耦合电容：在交流信号处理电路中，用于连接信号源和信号处理电路或者作为两放大器的级间连接，用于隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。

5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。

6、衬垫电容：与谐振电路主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，并能显著地提高低频端的振荡频率。

7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。

8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管极间电容造成的自激振荡。

9、稳频电容：在振荡电路中，起稳定振荡频率的作用。

10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。

11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。

12、缩短电容：在UHF高频头电路中，为了缩短振荡电感器长度而串联的电容。

13、克拉波电容：在电容三点式振荡电路中，与电感振荡线圈串联的电容，起到消除晶体管结电容对频率稳定性影响的作用。

14、锡拉电容：在电容三点式振荡电路中，与电感振荡线圈两端并联的电容，起到消除晶体管结电容的影响，使振荡器在高频端容易起振。

15、稳幅电容：在鉴频器中，用于稳定输出信号的幅度。

16、预加重电容：为了避免音频调制信号在处理过程中造成对分频量衰减和丢失，而设置的RC高频分量提升网络电容。

17、去加重电容：为了恢复原伴音信号，要求对音频信号中经预加重所提升的高频分量和噪声一起衰减掉，设置RC在网络中的电容。

18、移相电容：用于改变交流信号相位的电容。

19、反馈电容：跨接于放大器的输入与输出端之间，使输出信号回输到输入端的电容。

20、降压限流电容：串联在交流回路中，利用电容对交流电的容抗特性，对交流电进行限流，从而构成分压电路。

21、逆程电容：用于行扫描输出电路，并接在行输出管的集电极与发射极之间，以产生高压行扫描锯齿波逆程脉冲，其耐压一般在1500伏以上。

22、S校正电容：串接在偏转线圈回路中，用于校正显象管边缘的延伸线性失真。

23、自举升压电容：利用电容器的充、放电储能特性提升电路某点的电位，使该点电位达到供电端电压值的2倍。

24、消亮点电容：设置在视放电路中，用于关机时消除显象管上残余亮点的电容。

25、软启动电容：一般接在开关电源的开关管基极上，防止在开启电源时，过大的浪涌电流或过高的峰值电压加到开关管基极上，导致开关管损坏。

26、启动电容：串接在单相电动机的副绕组上，为电动机提供启动移相交流电压，在电动机正常运转后与副绕组断开。

27、运转电容：与单相电动机的副绕组串联，为电动机副绕组提供移相交流电流。

在电动机正常运行时，与副绕组保持串接电容器容抗计算及测量方法容抗----交流电流过具有电容的电路时，电容器有阻碍交流电流过的作用，这种作用叫做容抗。

计算方法Xc = 1/（ω×C）= 1/（2×π×f×C）；Xc--------电容器容抗值；欧姆ω---------角频率π---------3.14；f---------频率，对工频是50HZ；C---------电容值法拉这种传统的计算方法比较麻烦，下面介绍一种简单巧算方法：Xc=160000/fc, c用的单位是uf，与传统方法比误差小于1%。

万用表测电容器：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。

①、估测微法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。

所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。

②、估测皮法级电容容量大小：要用R×10kΩ档，但只能测到1000pF以上的电容。

对1000pF或稍大一点的电容，只要表针稍有摆动，即可认为容量够了。

③、测电容是否漏电：对一千微法以上的电容，可先用R×10Ω档将其快速充电，并初步估测电容容量，然后改到R×1kΩ档继续测一会儿，这时指针不应回返，而应停在或十分接近∞处，否则就是有漏电现象。

对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在R×1kΩ档充完电后再改用R×10kΩ档继续测量，同样表针应停在∞处而不应回返。

电容器的故障处理1、电容器的常见故障。

当发现电容器的下列情况之一时应立即切断电源。

（1）电容器外壳膨胀或漏油。

（2）套管破裂，发生闪络有为花。

（3）电容器内部声音异常。

（4）外壳温升高于55℃以上示温片脱落。

2、电容器的故障处理（1）当电容器爆炸着火时，就立即断开电源，并用砂子和干式灭火器灭火。

（2）当电容器的保险熔断时，应向调度汇报，待取得同意后再拉开电容器的断路器。

切断电源对其进行放电，先进行外部检查，如套管的外部有无闪络痕迹，外壳是否变形，，漏油及接地装置有无短路现象等，并摇测极间及极对地的绝缘电阻值，如未发现故障现象，可换好保险后投入。

如送电后保险仍熔断，则应退出故障电容器，而恢复对其余部分送电。

如果在保险熔断的同时，断路器也跳闸，此时不可强送。

须待上述检查完毕换好保险后再投入。

（3）电容器的断路跳闸，而分路保险未断，应先对电容器放电三分钟后，再检查断路器电流互感器电力电缆及电容器外部等。

若未发现异常，则可能是由于外部故障母线电压波动所致。

经检查后，可以试投；否则，应进一步对保护全面的通电试验。

通过以上的检查、试验，若仍找不出原因，则需按制度办事工电容器逐渐进行试验。

未查明原因之前，不得试投。

3、处理故障电容器时的安全事项。

处理故障电容器应在断开电容器的断路器，拉开断路器两侧的隔离开关，并对电容器组放电后进行。

电容器组经放电电阻、放电变压器或放电电压互感器放电之后，由于部分残余电荷一时放不尽应将接地的接地端固定好，再用接地棒多次对电容器放电直至无火花及放电声为止，然后将接地卡子固定好。

由于故障电容器可能发生引线接触不良，内部断线或保险熔断等现象，因此仍可能有部分电荷未放出来，所以检修人员在接触故障电容器以前，还应戴上绝缘手套，用短路线将故障电容器的两极短接，还应单独进行放电。

变频器维修基础知识要想做好变频器维修，当然了解一些电子基础知识是相当重要的，也是迫不及待的。

下面我们就来分享一下变频器维修基础知识。

大家看完后，如果有不妥当的地方，望您指正，如果觉得还行支持一下，给我一些鼓动！欢迎大家转载。

变频器工作原理变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。

对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。

这是变频器修理中最变频器的定义。

变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器；按照工作原理分类，可以分为V/f 控制变频器、转差频率控制变频器和矢量控制变频器等；在变频器修理中，按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。

在交流变频器中使用的非智能控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等。

V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。

V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。

在变频器修理中，转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩。

矢量控制是通过矢量坐标电路控制电动机定子电流的大小和相位，以达到对电动机在d、q、0坐标轴系中的励磁电流和转矩电流分别进行控制，进而达到控制电动机转矩的目的。

通过控制各矢量的作用顺序和时间以及零矢量的作用时间，又可以形成各种PWM波，达到各种不同的控制目的。

直接转矩控制是利用空间矢量坐标的概念，在定子坐标系下分析交流电动机的数学模型，控制电动机的磁链和转矩，通过检测定子电阻来达到观测定子磁链的目的，因此省去了矢量控制等复杂的变换计算，系统直观、简洁，计算速度和精度都比矢量控制方式有所提高。

一、模电和数电的区别很多刚进入电子行业，自动化行业的人士对模似电子电路和数字电子电路存在一些疑惑，由其是刚进这行的人更是不明了，当然在接触变频器维修与维护时肯定要熟悉。

所谓模似电子电路实际是相对数字电子电路而言。

模电：一般指频率在百兆HZ以下，电压在数十伏以内的模似信号以及对此信号的分析/处理及相关器件的运用。

百兆HZ以上的信号属于高频电子电路范畴。

百伏以上的信号属于强电或高压电范畴。

数电：一般指通过数字逻辑和计算去分析、处理信号，数字逻辑电路的构成以及运用。

数电的输入和输出端一般由模电组成，构成数电的基本逻辑元素就是模电中三级管饱和特性和截止特性。

由于数电可大规模集成，可进行复杂的数学运算，对温度、干扰、老化等参数不敏感，因此是今后的发展方向。

但现实世界中信息都是模似信息（光线、无线电、热、冷等），模电是不可能淘汰的，但就一个系统而言模电部分可能会减少。

理想构成为：模似输入——AD采样（数字化）——数字处理——DA转换——模似输出。

二、运放与比较器区别运算放大器与专用比较器在变频器主控板的控电路中比较常见，它的作用也不用我去形容了，做这行的都比我清楚。
