设备管道标识管理规定
(整理)设备、管道标识管理规程文件要求
1目的建立管道、设备涂色及标识管理程序，完善对管道及其设备的涂色和标识管理。
2范围适用于所有管道、设备、仪器仪表的涂色和流向标识。
3职责生产部负责执行本规程，QA负责监管。
4程序4.1设备涂色4.1.1定型设备的涂色按制造厂的出厂原色或涂绿色或灰色。
4.1.2非标设备涂色。
4.1.2.1反应釜保温层表面应涂海蓝色。
4.1.2.2室外非标设备应涂淡灰色或铝色。
4.1.3不锈钢、有色金属、非金属设备不涂色。
4.1.4进口设备涂色，按进口设备原色。
4.2仪表涂色：4.2.1表壳的涂色按制造厂的出厂原色，如需涂色，氨用压力表壳涂黄色，氧用压力表壳涂浅蓝色，氢用压力表壳涂深绿色，氯用压力表壳涂黄褐色，燃料气用压表壳涂红色，其余表壳涂黑色或中灰色。
4.2.2仪表盘、仪表箱涂淡绿色或淡灰色。
4.2.3槽架、支架涂淡灰色。
4.2.4气动引线、供风管涂浅蓝色。
4.2.5压力引线涂深绿色。
4.2.6汇线槽、补偿导线、电源线套管、信号线套管均涂黑色。
4.3设备钢平台、轻结构屋梁、支架浅灰色。
扶手及栏杆等涂灰褐色。
4.4管路及墙体基本识别色及含义：4.5管路的安全识别色（按GB7231-2003执行）和安全标志。
4.5.1适用范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。
4.5.2表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带。
4.5.3表示场所：基本识别色的标识上或附近。
4.5.4蒸汽管道保温层外应加上醒目标识，如在管道上间隔10m用宽15mm红色带标识。
4.6标识方法4.6.1流体名称的标识，汉字的形式表示（用黑体加粗）。
室外管道直管每隔20m标识1次，遇拐弯或交界处标识也需标识；室内每隔5m标识1次，遇拐弯或总排管处也需标识。
4.6.2室内外地漏不涂识别方向符号，但夹层内管道也应标示；室内管标示尽可能靠近阀门以及显眼的地方。
4.6.3涂刷识别色时，相近管径的字体大小应一致。
设备管道标识管理制度全解
设备管道标识管理制度全解简介设备管道标识管理制度是对设备管道的标识进行规范化管理的制度。
在企业中，每种设备管道在使用过程中都需要标识，以便维修、维护和管理。
标识的规范化，可以提高设备管道的使用效率，增强企业的经济效益。
标识的分类设备管道的标识一般分为以下几类：基础标识设备管道的基础标识主要包括管道名称、管道规格、材质和压力等级。
流体标识对于含有流体的管道，还需要进行流体标识。
流体标识包括流体名称、流量、流速等参数。
安全标识安全标识主要是针对有危险性的管道。
危险性管道需要在标识上标明危险性、危险等级和注意事项等信息，以便维修人员注意安全。
标识的要求设备管道标识需要满足以下要求：明确易懂标识需要简短明了，易于理解。
使用图形符号可以辅助标识的解释和理解。
耐久耐用设备管道标识需要经久耐用，不受环境影响，不易脱落、变色或剥落。
精准贴合标识应紧贴管道表面，无气泡、无起皱，边缘平整顺直。
统一化管理设备管道标识的大小、字体、颜色、位置、内容应进行统一化管理，以保证设备管道标识的可视性和可读性。
标识的制作方法设备管道标识的制作方法通常有以下几种：贴纸式标识贴纸标识是一种比较常见的制作方式。
贴纸式标识的图案、文字、颜色可以按需订制，贴纸材质容易附着在管道表面，并能有效地满足耐久耐用的要求。
印刷式标识印刷式标识可以针对各种材质的管道表面进行印刷。
印刷式标识的图案、文字、颜色可根据需求进行定制，也可以使用标准化的标识。
牌式标识牌式标识一般采用铁、铝、不锈钢等材质制作，具有坚固、持久的特点，不易受环境影响。
牌式标识可以使用刻字、印刷或者喷涂的方式完成，且牌式标识可以进行拆装复用，维护方便。
标识的使用规定设备管道标识的使用需遵守以下规定：标识位置规定设备管道标识的位置应该明显易见，以便于检查和读取.标识内容规定设备管道标识的内容应包括以下信息：管道名称、材质、规格、压力等级、流体参数、安全警示标志等内容。
注意事项使用标识时，需要保证标识的清晰度和完整性，不得有掉落、模糊不清等情况。
设备涂色与管道标识管理规定

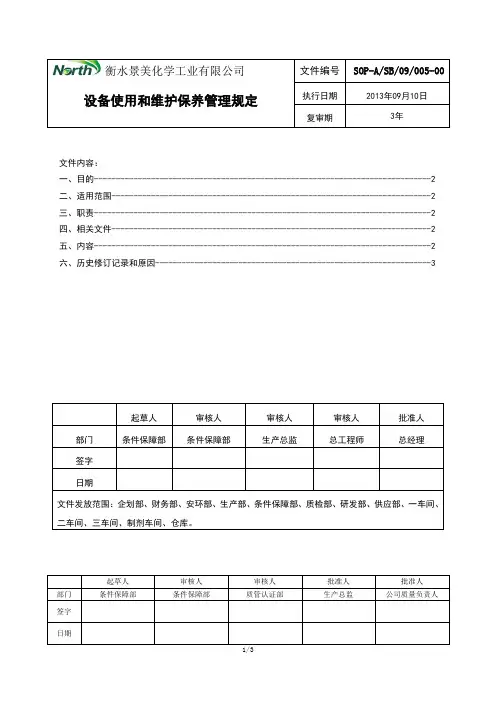

设备使用和维护保养管理规定执行日期2013年09月10日复审期3年文件内容：一、目的-----------------------------------------------------------------------------2二、适用范围-------------------------------------------------------------------------2三、职责-----------------------------------------------------------------------------2四、相关文件-------------------------------------------------------------------------2五、内容-----------------------------------------------------------------------------2六、历史修订记录和原因---------------------------------------------------------------3起草人审核人审核人审核人批准人部门条件保障部条件保障部生产总监总工程师总经理签字日期文件发放范围：企划部、财务部、安环部、生产部、条件保障部、质检部、研发部、供应部、一车间、二车间、三车间、制剂车间、仓库。

起草人审核人审核人批准人批准人部门条件保障部条件保障部质管认证部生产总监公司质量负责人签字日期设备使用和维护保养管理规定执行日期2013年09月10日复审期3年【目的】明确设备、管道标识以及涂色要求，实行规范化管理。
【适用范围】适用于公司内所有生产设备状态管理、管道的涂色与注字的管理、设备及钢结构的涂色。
【职责】各车间部室设备主任及各岗位大组长、条件保障部设备专业管理人员共同对本规定的实施负责。
设备及管道标识管理规定
设备及管道标识管理规定1目的为加强现场设备精细化、规范化管理，便于设备使用、维护、检修和管理，对公司所属设备、管道等设备的表面色和标志进行统一规范，特制订本制度2适用范围本管理规定适用于公司范围内设备、管道标识管理工作，适用于工业生产中非地下埋设的气体和液体输送管道3定义无。
4职责4.1生产部负责设备及管道标识的归口管理，制定管理制度，组织实施5程序5.1标识标注范围5.1.1工艺生产设备及公用工程设备5.1.2厂区内非地下埋设的气体和液体输送管道5.1.3标识方向、物料名称等应标注在明显的位置，便于观察5.2标识设置要求5.2.1设备标识以设备名称和位号进行标识（有技术保密等特殊要求的只标明设备位号）5.2.2标识字体应为宋体，尺寸、位置适宜，排列规整5.2.3电机转向以红色标识在其尾部端盖上标出5.2.4在管道外壁易见出以宽为150mm的色环标识，两个标识之间的距离应在10-20m5.2.5标识应包括管道的起点、终点、转折点、穿墙孔两侧和其他需要标识的部位5.2.6管内介质及流向由物质名称、流向组成，标注物质名称可用中文名称或英文简称，每一分支处均要注明流向5.2.7同一类型设备的标识应标记在设备的同一位置上；同一类型管道的标识应标记在同一标高同一位置上5.2.8蒸汽管线应标明管线内蒸汽的压力、温度5.2.9消防专用管道应在管道上标识“消防专用”识别符号5.3标识管理要求5.3.1设备及管道标识应纳入正常巡检管理，发现标识出现损坏等情况，要及时更换5.3.2根据现场实际情况，如有设备及管路新增或变动则应对其标识做相应更改，符合实际情况5.4注意事项5.4.1保密产品介质的管道标识注字，应标注该介质的代码5.4.2在容易引起误操作或混淆的地方需增加标识数量5.4.3本规定未尽事宜，应执行以下国家标准或行业规范《GB7231-2003工业管道的基本识别色、识别符号和安全标识》《SH3043-2003石油化工设备管道钢结构表面色和标志规范》6相关文件无7记录无附表：基本识别色和色样及颜色标准编号。
设备管道标识管理规定
设备/管道标识管理规定第一章总则第一条为了做好锦西石化分公司（以下简称分公司）设备/管道标识管理工作，规范分公司设备/管道标识规格、形式，设备、工业管道、框架、劳动保护等防腐刷漆表面颜色，特制定本管理规定。
第二条本管理规定适用于分公司范围内设备/管道标识管理工作。
第二章职责第三条机械动力处是设备/管道标识归口管理部门，制定设备/管道标识管理制度，组织实施，并监督检查。
第四条生产运行处负责系统管道名称、走向、介质的确认，并监督检查。
第五条所属单位负责管辖区内设备/管道标识管理、维护工作。
第三章管理内容与要求第六条以下情况外表面不需要刷漆，但应有标识：（一）具有保温、保冷的设备、工业管道，以镀锌铁皮、铝箔布等原色为准。
（二）采用有色金属、不锈钢、陶瓷、塑料、玻璃钢或者表面镀锌、搪瓷等处理的设备、管道宜保持本色。
第七条厚涂防火涂层不宜刷表面色，如因防腐等要求涂刷时，颜色宜同框架颜色。
第八条起重运输机械设备宜保持出厂色。
第九条装置门口：有车间装置标牌；操作室门口要有标牌名称，操作室外墙基本色为：浅灰。
第十条设备防腐刷漆颜色标志色大红1、静设备一般容器、冷换设备、塔器、反应器、锅炉银色加热炉中绿或者深绿2、机械设备泵银色压缩机苹果绿风机银色加热炉引烟机黑色电机豆绿3、鹤管银色4、钢制烟囱黑色火炬银色5、联轴节防护罩粉色6、消防设备大红标志色白色7、仪表设备苹果绿8、电气设备海灰第十一条工业管道防腐刷漆颜色标志色大红1、一般物料管道银色2、酸、碱中黄3、水艳绿4、污水、酸性水、酸性气黑色5、蒸汽银色6、空气和氧、仪表风天酞蓝7、氮淡黄8、氨中黄9、紧急放空线大红标志色白色10、消防管道大红标志色白色11、仪表引压管银色第十二条管道上的阀门、小型设备表面色1、铸铁阀门、铸铁仪表调节阀黑色2、碳素钢阀门、铸钢仪表调节阀中灰3、耐酸钢阀门海蓝4、合金钢阀门中酞蓝5、锻钢仪表调节阀银色6、铸铁阀门手轮、手柄大红7、钢阀门手轮、手柄海蓝8、小型设备银色9、安全阀大红或者出厂色第十三条框架及劳动保护防腐刷漆颜色1、梁、柱、支撑、吊柱、管架、管道支吊架中酞蓝2、铺板、踏板蓝灰3、栏杆（含立柱）、护栏、扶手淡黄4、镀锌钢格网平台板、踏板出厂色第十四条设备上均要喷有中国石油宝石花标记，设备名称、工艺编号喷在宝石花标记下面，字体以楷体为准，宝石花标记及字体大小以设备尺寸为依据，做到尺寸适宜、排列规整、均匀美观。
设备管道标识安全制度全解
设备管道标识安全制度全解
本文档旨在提供设备管道标识安全制度的全面解析，以帮助保
障工作场所的安全。
以下是该制度的重要内容：
1. 标识要求
确保所有管道设备都配备适当的标识，以便员工和访客能够清
晰地识别管道的用途和相关危险。
标识要求如下：
- 标识必须清晰易读，使用大号字体和醒目的颜色。
- 标识必须用符合标准的图标或文字来表示管道的类型和内容。
- 标识必须固定在管道靠近和远离终点位置的地方，以确保信
息的完整性。
2. 标识内容
管道标识必须包含以下关键内容：
- 管道用途：清楚地说明管道所用于的功能或流体。
- 危险标识：使用适当的图标或文字来提醒人们注意管道可能存在的危险或特殊需求。
- 流向指示：如果管道有特定的流向要求，必须在标识上明确指示。
3. 标识制作与安装
- 标识必须使用耐候和耐腐蚀材料制作，以确保长时间的可见性。
- 标识必须安装在离地面可见的位置，避免遭到物体的遮挡。
- 标识必须固定牢固，以防止其在工作环境中脱落或损坏。
4. 标识维护
为了保持标识的有效性和可见性，需进行定期维护和检查：
- 定期检查标识的完整性和可读性，如遇损坏或磨损应及时更换。
- 清洗标识表面，以确保无尘、无污渍影响可见性。
- 标识需定期更新，以保持与管道的实际情况一致。
以上是设备管道标识安全制度的全面解析，希望本文档能帮助您理解和遵守相关规定，确保工作环境的安全。
厂房设备管路标识实施细则
厂房设备管路标识实施细则第一章总则第一条为了规范厂房设备管路的标识工作，提高厂房设备管路的安全工作水平，制定本实施细则。
第二条本实施细则适用于各类厂房设备管路标识工作。
第三条厂房设备管路标识应符合相关法律法规的要求，并参照国家技术标准和行业标准。
第四条厂房设备管路标识应具备明确、醒目、稳固、易懂、规范的特点。
第五条厂房设备管路标识的内容应包括管路名称、管路功能、管路材质、管路压力等信息。
第六条厂房设备管路标识的形式可以采用图示、文字、图文结合等方式。
第七条按照厂房的不同特点，可以采用颜色标识、符号标识的方式进行设备管路标识。
第八条厂房设备管路标识应定期检查、维护，确保标识的清晰、完整、可读。
第二章厂房设备管路标识的要求第九条厂房设备管路标识的名称应与设备管路的实际名称一致。
第十条厂房设备管路标识的名称应该使用标准化的文字和符号，以便于工作人员理解。
第十一条厂房设备管路标识的颜色应选择醒目、易识别的颜色，如红色、黄色、绿色等。
第十二条厂房设备管路标识的字体应选择清晰可读的字体，字体大小应根据实际需要确定。
第十三条厂房设备管路标识的标志、符号应与国家和行业标准相符，以便于工作人员理解。
第十四条厂房设备管路标识的位置应选择在设备管路的上方、侧面等显眼的位置，以便于工作人员观察。
第十五条厂房设备管路标识的材质应选择耐久、防腐蚀、防水等特性的材料。
第十六条厂房设备管路标识应设计合理，不得影响设备管路的正常操作和安全。
第十七条厂房设备管路标识的信息应及时更新，确保与设备管路的实际情况一致。
第三章厂房设备管路标识的管理第十八条厂房设备管路标识的管理应建立标识档案，包括标识位置、标识内容、标识时间等信息。
第十九条厂房设备管路标识的管理人员应具备相关标识知识和技能，能够熟练操作标识设备。
第二十条厂房设备管路标识的管理人员应定期对标识进行检查，及时修复、更换损坏的标识。
第二十一条厂房设备管路标识的管理人员应做好标识的维护和保养工作，确保标识的清晰、完整、可读。
管道和设备标识管理办法
管道和设备标识管理办法1、总则为加强设备、管路及各种标牌的尺寸、涂色、注字，实现统一、美观、协调、标准，特制订本标准。
便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断。
2、适用范围本标准适用于生产区域内所有设备管道及标牌的标识，属公司规定技术保密生产装置，原则上只标示位号，对于产品存储设备必须全部标识。
3、管理职责3.1设备动力处作为设备标识管理部门，负责制定有关标准和对设备标识检查督促管理。
3.2各分管车间按照有关规定，对分管设备及管道作出标识。
3.3安全标识由安环处负责管理。
4、设备标识4.1设备注字包括设备位号、设备全称。
4.2其中汉字均采用中文仿宋体，英文代号、化学符号为正体大写。
4.3最初的管道识别要在所有被控生产系统和周围被控区域完成。
所有的设备都必须迅速完成最初阶段。
被控系统和区域的定义是,生产要素和/或成品的主要部分。
例如: 纯净的压缩空气—从空压机到使用点的压缩空气分布系统。
蒸汽—从蒸汽分布系统到与生产设备有关的使用点,如消毒器,产品热交换器。
产品管道系统—从混合罐等中间步骤到灌装设备。
此标准的第二个阶段是鉴别所有设备内的管道系统,包括非生产性的管道系统,如消防管道,蒸汽供热管道等。
4.4整体设计标识位置应以醒目和容易看到为原则，要求横写。
管道必须用不同颜色识别：纯化水 - 金属原色压缩空气管道-蓝色水管道-艳绿可燃气体管道-中黄并伴有“危险”标识消防水管道-红色并伴有“消防专用”标识电缆管道-金属原色或白色蒸汽管道及冷冻水管道-银白色管道由图例而不是色码或色带鉴别、色码或色带可能作为图例识别的补充识别。
除管道本身外,管道系统还包括管件,阀门,管外保护层。
要求经常维护、测试、取样或维修的设备必须用唯一的数字或字母标识。
并且标识其状态(如运行中、验证中、维修维护中、待用等)。
暴露的管道系统会涉及到运输材料和流程方向。
必须按大约100英尺的间隔放置图例。
在每一房间或区域,要求最少贴一枚图例。
管道标识管理规定
陕西长青能源化工工业管道外表颜色标识及挂牌管理规定2021 年 6 月 25日陕西长青能源化工工业管道外表颜色标识管理规定为加强公司工业管道标识标准化管理，根据国家有关标准、法规的规定，并结合同类企业的做法，特制订本管理规定。
1 范围本规定适用于本工程化工生产装置工业管道的外表色及管道。
便于操作、检修，促进厂区标准统一、平安生产和美化厂容。
2 标准性引用文件中华人民共和国石油化工企业标准SH3043－2003【石油化工企业设备管道钢结构外表色和标志规定】；SH3043－1991〔SHJ43－91〕【石油化工企业设备管道外表色和标志】。
GB7231-2003 工业管道的根本识别色、识别符号和平安标识。
3 术语和定义3.1 外表不隔热的工业管道的外外表或隔热的管道的保护层外外表。
3.2外表色涂于上述外表的颜色3.3标志在管道外外表局部范围所刷关于管道内介质去向字样或代号、流向箭头等信息的标志。
4 一般规定4.1管道标志规定4.1.1管道标识内容：说明介质的标志色、管道内介质去向字样、介质流向箭头。
4.1.2管道上应用文字说明管道内介质的去向〔如：去气化装置氮气管道上应写上“去气化装置氮气〞，界区内的管道应注明介质所去的设备〔写设备位号〕，并用箭头表示介质流向。
4.1.3所有管道上字体的颜色一律为黑体字。
4.1.4同一管道应每隔30－40米重复写明管道介质去向并用箭头说明介质流向。
4.1.5对有保温管道及不锈钢管道应用色环标识，色环间距约30－40m。
4.1.6无保温管道整体着色。
4.1.7管道着色以国标GSB05－1426－2001样卡为准。
4.1.8管道及其分支、设备进出口处和跨越装置边界处应刷字样和箭头。
4.1.9当介质为双向流动时应采用双向箭头表示。
5 管道着色应符合下表要求：6 国标GSB05－1426－2001样卡：7 管道字体的大小应符合下表要求8 管道上色环、介质去向、介质流向箭头在管道上的相对位置应符合下表要求单位：mm。
设备管道标识管理制度全解
设备管道标识管理制度全解一、制度目的本制度旨在规范设备管道标识管理行为，确保设备管道标识的准确、清晰、标准化和规范化，保证生产、施工、运营等工作的顺利开展。
二、适用范围本制度适用于企业设备管道标识管理工作，包括新设、改扩建、修缮、改造等项目中设备管道标识的设计、制作、安装、使用、维修和更新等各个环节。
三、制度内容1. 设备管道标识管理机构应在机构设置和职责范围内负责设备管道标识管理工作，并制订相关管理办法。
2. 设备管道标识的设计应符合相关标准和规范的要求，包括标识符号、颜色、尺寸、间距等方面。
3. 设备管道标识应根据实际用途和重要性进行分类，分别采用不同的标识符号和颜色，以方便识别和区分。
其中，红色为安全标志，黄色为警告标志，蓝色为指示标志，绿色为信息标志，白色为名称标志。
4. 设备管道标识应采用工业级别材料，具有耐候性、耐腐蚀性、耐高温性、防紫外线等特点，以确保标识的寿命和可读性。
5. 设备管道标识的制作应按照标准和规范的要求进行，包括颜色的准确、符号的清晰和字体的规范等方面。
6. 设备管道标识的安装应在设备安装或管道铺设工作完成后进行，安装位置应考虑设备构造、人机工程学和安全要求等因素。
7. 设备管道标识的使用应做到各个方面的规范和标准化，包括标志的正确、完整、清晰和无误，所表示的意义应符合实际情况。
8. 设备管道标识的更新应根据设备改造、设备拆除、管道更换等情况，及时更新标识，并在更新后的标识上注明更新日期、更新人员等相关信息。
9. 设备管道标识的维修应定期检查和维护，如有损坏或遗漏应及时更换或补齐，以保证标识的完整性和可维护性。
10. 设备管道标识管理机构应建立标识管理档案，对设备管道标识的设计、制作、安装、使用、维修和更新等工作进行监督和管理，并定期进行考核和评估。
四、制度执行1. 本制度由设备管道标识管理机构负责执行。
2. 任何人员在设备管道标识设计、制作、安装、使用、维修和更新等过程中，均应严格遵守本制度的规定。
电厂管道标志规定（5篇）
电厂管道标志规定为了完善生产现场系统管道、设备的标志及提高现场的文明生产水平，使生产人员便于辩认，明确生产职责，特制定本规定。
一、总体要求：1、管道介质种类以管道底色、色环、文字标识。
介质流向以箭头标识。
2、设备名称以设备标志及阀门标牌标识，设备要有设备专责人标牌。
3、所有管路交叉点、阀门、穿墙处两侧及管道密集处难以辩别的地方，以及其他需要识别的部位，均需按规定涂刷色环、介质名称、箭头。
4、流体的其他识别符号，例如流体的压力、温度等可根据需要涂刷在上述规定部位的附近。
5、当识别符号直接涂刷在外径小于90mm的管路上且不易识别时，可在所需要识别的部位挂设标牌(矩形：250100mm，指向尖角：90)，标牌上应标明流体名称并用标牌的尖端指示流体流向。
如果需要用安全色，标牌的底色应是安全色。
二、标志的制做：1、管道涂色与色环颜色见附录1。
色环、介质名称、流向在管道上的相对位置见附录2。
2、设备标志牌用铝板制做，长方形，字体用仿宋字。
大型设备可直接印写在设备上面。
3、阀门标牌用铝板制做，圆形，金属底色，内外环绿色，绿色仿宋体字，有开关箭头，绿色。
无法安装圆形标牌的阀门，阀门标牌制做成长方形。
三、标识涂漆及安装：1、各种管道色环清晰；介质流向清楚；设备标志清晰、字体美观、整齐；设备名称、设备负责人落实；2、标牌安装采用贴或铆的方式，横平竖直，不许歪斜，且粘贴或铆接牢固无脱落现象；3、阀门标牌安装采用贴或由阀门手轮背帽固定，背帽不许压在文字上，造成看不清或是看不全；4、同一类型设备的标志安装在设备同一个位置上；同一类型管道标识要涂在同一标高同一位置上；5、主厂房内的水平布置的管道，色环或是箭头应画在明显位置并在同一水平中心轴线上；6、主厂房竖排管道，色环或是箭头应画在零米、运行平台及以上穿墙部分；7、如果管路内流体是双向流动的，就标志双向箭头；四、设备标志完成的时间要求：1、大、小修施工结束，冷态验收时应完成设备标志。
设备设施及管道表面色和标志管理规定
设备设施及管道表面色和标志管理规定（试行）1 目的为加强公司设备的现场管理工作，提高现场设备管理水平，从细节管理入手，规范现场作业环节，努力实现设备精细化管理，对公司所属石油化工设备、管道、钢结构等设施的表面色和标志进行统一规范，特制定此标准。
2 适用范围本规定适应于公司所有设备设施、管道、钢结构的表面色和标志。
新建、改建、扩建工程也应遵照执行。
本规定不包括安全标志和安全色。
3 术语3.1 表面：指不隔热的设备和管道的外表面或隔热的设备和管道的保护层外表面以及钢结构的表面。
3.2 表面色：指在设备、管道、钢结构等的外表面涂刷的颜色。
3.3 标志：指在设备、管道外表面局部范围刷明显的标识符或采用挂牌形式，如设备位号、管号、介质名称或代号、流向箭头等信息的标识。
4 职责4.1 公司设备管理部负责制订《设备设施及管道表面色和标志管理规定》，检查、督促各单位按规定和设计图纸要求实施和修复设备设施的表面色和标志符号。
4.1.2 作业部负责设备设施检维修后表面色和标志符号的修复及操作条件变更后设备设施的表面色与标志符号的更新。
4.1.3 工程项目管理部门负责分公司新建、改建、扩建项目中设备设施表面色和识别符号的实施计划和质量验收。
4.1.4 检修、施工单位负责按《设备设施及管道表面色和标志管理规定》对新增设备设施表面色和识别符号的具体实施和现场喷涂。
5 工作程序5.1 除采用有色金属、不锈钢、陶瓷、塑料（含玻璃钢）、合金铝板、石棉水泥等材料制成的设备和管道或表面已采用搪瓷、镀锌处理的设备和管道宜保持制造厂出厂色或材料本色，不应再刷表面色（但应刷标志）外，其他设备和管道应刷表面色和标志。
5.2 设备出厂色与本规定不相符合时，在设备定货时应向制造商提出表面色要求。
5.3 刷变色漆的设备和管道表面严禁再刷表面色，但可刷标志，且标志不得妨碍对变色漆的观察。
5.4 在外径或保护层外径小于等于50mm的管道上刷标志有困难时，可采用标志牌（矩形：250×100mm，指向尖角：90°），标牌上应标明流体名称并用标牌的尖端指示流体流向。
设备管道标识监管制度全解
设备管道标识监管制度全解管道标识是指在工业设备和管道系统上使用符号、标识牌和颜色来表示其性质、作用、流体类型和安全警示的一种管理制度。
本文将对设备管道标识监管制度进行全面解释。
1. 监管制度的背景和意义管道标识监管制度的实施是为了确保工业设备和管道系统的安全运行和管理。
通过标识管道的性质和流体类型，工作人员可以更好地理解管道的作用和特点，从而采取相应的防护措施和操作方式，减少事故发生的可能性。
2. 管道标识的要素和标准管道标识主要包括符号、标识牌和颜色三个要素。
符号是用来表示管道的性质和作用，标识牌则用来标明管道的流体类型，颜色则用来表示管道的安全警示。
对于符号的选取，应遵循国家或行业的相关标准，确保符号的统一和标准化。
标识牌的内容应包括流体类型、管道名称和管道编号等信息。
在选择颜色时，应考虑颜色在视觉上的醒目程度和易辨识性，符合国家或行业的标准要求。
3. 管道标识的管理和实施为了有效管理和实施管道标识监管制度，以下措施可以被采取：- 建立标识统一管理机构：设立专门的管理机构负责管道标识的统一管理工作，包括符号、标识牌和颜色的规划和审核。
- 制定标识标准和操作规程：制定详细的标识标准和操作规程，明确各类符号、标识牌和颜色的使用范围和要求。
- 进行标识培训和考核：对相关工作人员进行标识培训，确保他们能够正确使用和识别不同的管道标识。
定期进行标识考核，提高工作人员的标识管理能力。
- 建立标识监管平台：建立标识监管平台，用于保存标识信息和管理标识的变更和更新。
4. 管道标识的更新和维护管道标识的更新和维护是保证标识有效性和准确性的关键。
在管道发生变更或维护时，应及时更新标识，确保标识与管道的实际情况相符。
同时，也需定期检查标识的状况，确保其清晰可见、完整无损。
5. 监管制度的效益和风险管道标识监管制度的实施可以提高工作人员对管道的认识和理解，减少事故发生的风险，提高工作安全性和效率。
但监管制度的实施也需要耗费一定的人力和物力，并存在着标识更新和维护的难题，需要加以克服。
设备管道标识管理制度
设备管道标识管理制度第一章总则第一条为了规范设备管道的标识管理工作，保障设备管道安全运行，提高设备管道管理水平，特制定本制度。
第二条设备管道标识管理制度适用于本单位内部所有设备管道的标识管理工作，包括设备管道的命名、编号、颜色标识等内容。
第三条设备管道标识管理应遵循科学、规范、统一、方便的原则，确保设备管道的标识准确、清晰、易于识别。
第四条设备管道标识管理应与设备管理、安全管理等相关制度相衔接，形成完善的管理体系。
第五条设备管道标识由设备管理部门负责统一管理，具体执行由各部门配合完成。
第二章设备管道标识命名第六条设备管道的命名应按照设备功能、位置等特点进行命名，确保命名规范、易于理解。
第七条设备管道命名应注明设备名称、材质、规格、所属系统等信息，方便后续管理和维护。
第八条设备管道命名应避免使用重复名称，避免混淆。
第九条设备管道命名应按照一定的命名规则进行，统一规范，确保设备管道命名的一致性。
第十条设备管道命名应定期进行检查，及时调整更新，确保设备管道命名的准确性。
第三章设备管道标识编号第十一条设备管道的编号应按照设备管道命名规范进行编号，确保编号与命名相对应。
第十二条设备管道的编号由设备管理部门负责统一编制，各部门配合完成。
第十三条设备管道的编号应清晰、易于识别，避免混淆。
第十四条设备管道的编号应定期进行检查，及时调整更新，确保设备管道编号的准确性。
第十五条设备管道的编号应统一规范，避免重复，避免歧义。
第四章设备管道标识颜色第十六条设备管道的颜色标识应按照国家标准进行，或者根据本单位的实际情况确定。
第十七条设备管道的颜色标识应选用明亮、鲜明的颜色，易于识别。
第十八条设备管道的颜色标识应符合安全标准，确保设备管道运行安全。
第十九条设备管道的颜色标识应定期进行检查，及时调整更新，确保设备管道颜色标识的准确性。
第二十条设备管道的颜色标识应遵循统一规范，避免混淆，避免误解。
第五章设备管道标识管理流程第二十一条设备管道标识管理流程包括设备管道命名、编号、颜色标识等流程。
设备管道、罐区标识规定
设备管道、罐区标识规定引⽤标准：SH 3043-2003 ⽯油化⼯设备管道表⾯⾊和标志1.管道表⾯⾊和标志⾊应符合以下规定（如表1）表1管道表⾯⾊和标志⾊2.装置区和主要路⼝管道标识（1）装置区、罐区管道标识装置区和罐区内管道采⽤箭头标识和介质名称标注，管道表⾯⾊和标志⾊颜⾊按表1规定进⾏标识，具体形式和尺⼨如图1和表2所述，采⽤直接喷涂到管线的⽅式，管线介质名称要标注清楚，包括⾃何处来，去往哪⾥，并陈列在介质名称区居中。
例如：介质为原料油的管线：⾃P101来的原料油去D101介质为氢⽓的管线：⾃K101、102/A来的氢⽓去F101要求：1.⽂字为⽅正⿊体简体，正常字间距，⽂字标识长度和数量视具体情况⽽定，标识采⽤油漆喷涂⼯艺，标识颜⾊参照表1管道表⾯⾊和标志⾊。
2.当管线与地⾯垂直时，管线标识的下⽅距离地⾯不得⼩于100cm；以最⼩管径为基准制作管线标识，其它尺⼨的管线标识⽆特殊情况尽量保证标识组合⼤⼩⼀致，要求⽂字均在箭头下⽅。
3.当管线为⽔平向⽅向时，以最⼩管径为基准制作管线标识，其它尺⼨的管线标识⽆特殊情况尽量保证标识组合⼤⼩⼀致，要求⽂字均在箭头右⽅。
（2）装置进出⼝及主要路⼝管线标识装置进出⼝及主要路⼝管线标识采⽤管线⽴地竖牌形式。
在管廊每层的管线上按从左⾄右顺序依次标注1、2、3……，并在⽴地竖牌详细标出管廊层数，管廊上各条管线对应序号所⾛的介质及管线的公称直径，并在⽴地竖牌下部详细介绍每层管廊每条管线对应序号的详细信息，包括包括⾃何处来，去往哪⾥。
例如：介质为汽油的管线：⼀层：1 汽油 DN100 ⾃南蒸馏来汽油去9#罐介质为氮⽓的管线：⼆层：1 氮⽓ DN40 ⾃空分来氮⽓去聚丙烯要求：1.主体信息⽂字采⽤⽅正⿊体简体，正常字间距。
2.⾯板信息⽂字为⽅正⿊体简体，正常字间距，字号、⾏距根据实际情况⽽定，字体宽窄度会随信息量的增减有所变化。
3.⽴地竖牌板⾯的尺⼨随管廊的层数、管线数量的具体信息⽽定变化⽽变化。
设备状态及管道标识管理规程
设备状态及管道标识管理规程1.目的加强对仪器和设备使用状态及管道标识的管理，保证生产的顺利进行。
2.范围所有生产设备、检验仪器、公用设施和各种管道。
3.责任生产部、设备部、质量管理部设备和仪器操作人员及相关管理人员。
4. 内容4.1 设备状态管理4.1.1 所有设备都应有统一的编号，主要设备都应有便于辨别的设备状态标志。
4.1.2 不论在设备运行状态、停用状态或检修状态，每台设备要作好设备状态标志。
4.1.3 所有设备状态标志应挂于或放于设备不易脱落的明业部位，且不影响操作。
4.1.4 生产设备和公用设施状态标志：设备状态通常有以下四种情况：运行：表明此设备正在进行生产操作；完好：表明生产已结束，设备未运行且无故障；停用：表明设备未运行，有故障且未检修；检修：表明设备有故障且正在进行维修。
《设备状态标志》中除状态经常变化外，其它项目相对固定；当状态改变时，对设备状态项目可用水性油墨笔由操作工填写。
4.1.5 检验仪器状态标志：仪器状态通常有以下四种情况：正在使用：表明此仪器正在进行检测操作；完好：表明检测已经结束，仪器未使用且无故障；停用：表明仪器未使用，有故障且未检修；检修：表明仪器有故障且正在进行维修。
《仪器状态标志》中除状态经常变化外，其它项目相对固定；当状态改变时，对仪器状态项目可用水性油墨笔由操作人填写。
4.2 管道标识管理管道内容物及流向由带颜色的箭头标示。
4.2.1基本色用于识别管道内流体的种类和状态。
4.2.2箭头方向用于识别管道内流体的流向。
4.2.3室内、室外地沟内的管道不涂色和识别符号。
4.2.4不锈钢、有色金属、非金属材质的管道以及保温管外有铝皮（或不锈钢）保护罩时，均不涂基本识别色，但应有识别符号。
4.2.5内容物识别色4.2.6 标识符号4.2.6.1 标识为矩形带尖角，指向尖角为900，尖角指向流体流向。
4.2.6.2 箭头大小4.2.6.3 管径≤40mm时，箭头宽25mm，箭头长100mm。
管道安全标识管理制度
管道安全标识管理制度一、总则为了保障管道系统的安全运行，提高标识的效果，规范标识的管理，确保人员的生命安全，维护设备的完整性，特制定本管道安全标识管理制度。
二、适用范围本制度适用于所有涉及管道系统的场所，包括但不限于工业厂区、建筑工地、公共设施等。
三、标识种类1.管道标识：用于标识管道的类型、流体介质、流向等信息。
2.警示标识：用于标识管道系统的危险区域、禁止行为、安全注意事项等内容。
3.安全指示标识：用于指示安全设施和紧急设备的位置，以及应急措施等。
四、标识设计及要求1.标识设计应符合国家相关法规和标准的要求。
2.标识颜色应选用明显且易于识别的颜色，如红色、黄色、橙色等。
3.标识的文字和图案应简洁明了，字体应清晰可辨。
4.标识应具有耐候性、耐腐性和耐磨损性能，以保证长期使用。
五、标识安装规范1.标识的高度应根据实际需要进行调整，以便于人员能够清晰看到。
2.标识应安装在显眼的位置，避免被遮挡或者被其他物体挡住。
3.标识应与管道或设备保持一定的距离，避免被挡住或误解。
六、标识维护与管理1.定期检查标识的完整性和清晰度，如有损坏应及时更换或修复。
2.对于不再使用的标识，应及时清除或更换。
3.标识管理责任人应定期进行标识的巡检，并记录巡检情况。
七、违章处罚对于未按照标识管理制度执行的违规行为，按照相关法规和标准进行处理，包括但不限于责令整改、罚款等。
八、附则本管理制度的解释权归管道安全管理部门所有，并且可以根据实际情况进行调整和修改。
以上为本管道安全标识管理制度的内容，希望所有相关人员能够严格按照制度执行。
只有做到标识设计合理、标识安装规范、标识维护有序，才能真正保证管道系统的安全运行。
标识管理及管道管理制度
标识管理及管道管理制度一、前言标识管理及管道管理制度的制定，是为了规范企业对标识和管道的管理流程，确保设施的安全运行和人员的生命财产安全。
本制度的内容细化了标识的设置、维护和更新的要求，以及管道的安装、维护和使用的规定，以便于全体员工识别和遵守。
此外，制度还从责任、监督等方面进行了详细规定，以期能够更好地管理标识和管道，确保企业生产安全和环境保护。
二、总则1、本制度的内容适用于本企业的所有生产设施，包括但不限于生产作业区、仓库、办公区、通道等场所。
2、本制度的适用范围包括标识的设置、更新和维护，管道的安装和维护等内容。
3、本制度由本企业安全管理部门负责监督执行，相关部门、岗位负责人需密切配合，确保制度的严格执行。
三、标识管理1、标识设置（1）生产作业区域、仓库等场所应按照国家标准和企业标准设置相应的标识，标识内容应清晰明了。
（2）标识应采用耐磨、防腐蚀的材料制作，确保标识的长期可见性。
（3）标识应设置在易被注意的位置，高度和角度应符合人们的视线习惯。
2、标识更新（1）标识应定期检查，并根据实际需要及时更新。
（2）更新标识时，应遵循标准规范，统一标识内容和风格。
3、标识维护（1）对因人为破坏、自然磨损等原因导致标识不清晰的，应立即维修或更换。
（2）对暂时需要移除的标识，应设置明显的提示，并在办理相关手续后及时恢复。
四、管道管理1、管道安装（1）管道的安装应按照相关技术标准和图纸要求进行，确保管道的安全使用。
（2）管道安装前，应进行安全评估和方案论证，获得相关部门的批准后方可进行。
（3）安装过程中应注意施工安全，严格按照相关规定建立安全防护措施。
2、管道维护（1）管道的维护应按照相关规定和计划进行，确保管道的正常使用状态。
（2）定期对管道进行检查，发现问题及时进行修复和更换。
（3）对具有特殊用途的管道，应采取专门的保养措施，确保管道的安全可靠。
3、管道使用（1）管道的使用应按照规定的用途进行，不得随意更改或增设。
设备及管道状态标识管理规程
目的：规范设备与管道状态标识的管理，有效避免和减少污染、混淆和差错发生。
应用范围：适用于公司所有设备及管道的状态管理。
职责：工程部、设备使用部门严格按本规程进行设备及管道状态标识管理。
内容：1设备涂色管理1.1定型设备( 含制剂与包装设备)的涂色按制造厂的出厂原色，或涂淡绿色。
1.2不锈钢，有色金属，非金属设备不涂色。
1.3进口设备涂色，按进口设备原色。
1.4非标设备涂色1.4.1室内非标设备应涂绿色或淡灰色。
1.4.2室外非标设备应涂淡灰色或铝色。
1.5钢结构涂色1.5.1操作台、支架、梯子涂淡灰色。
1.5.2扶手及栏杆涂黑黄相间色。
2管路涂色及标识管理2.1管路涂色采取基本识别色和识别符号同时使用的方法。
2.1.1基本识别色用于识别管路内流体的种类和状态。
2.1.2识别符号用于识别管路内流体的性质、名称和流向。
2.2室内、外地沟内的管路不涂基本识别色和识别符号。
2.3不锈钢、有色金属、非金属材质的管路，以及保温管外有铝皮(或不锈钢)保护罩时，均不涂基本识别色，但应有识别符号。
2.4管路基本识别色及含义：绿色………循环水、饮用水粉红色………碱铝色………蒸汽浅蓝色………压缩空气、氧气棕色………易燃液体、矿物油、物料管道黑色………电缆管黄褐色………氮气白色………真空管道紫色………酸2.5管路基本识别色的涂刷2.5.1管路基本识别色的涂刷从以下方法中任选一种；A 涂刷在管路全长上标识。
B 在管路上涂刷宽150mm宽的色环；C 在管路上用基本识别色胶带缠绕150mm宽的色环。
D 在管道上以带箭头的长方形识别色标牌标识。
E 在管道上以系挂的识别色标牌标识。
2.5.2基本识别色色环应涂刷在所有管路的起点、终点、交叉点、转弯处、阀门和穿孔两侧等的管路上，以及其它需要识别的部位。
2.5.3基本识别色色环的涂刷间距如下表：2.5.4在管路交叉点，阀门及穿孔两侧等处，色环间距应缩短。
2.6识别符号：2.6.1用于识别管路内流体的名称和流向，由物质名称、流向组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设备管道标识管理规定文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
设备管道标识管理制度
（WHNYLM/ZD-082-2015）
第一条总则
为加强现场设备精细化、规范化管理，便于设备使用、维护、检修和管理，对公司所属设备、管道等设备的表面色和标志进行统一规范，特制订本制度。
本制度所称的公司管道标识是指根据管道不同的作用进行有区别的标识，标志。
标志（又称标识）指在设备、管道外表面局部范围所刷或采用挂牌形式的关于设备位号、管号、介质名称或代号、流向箭头等信息的标识。
本制度适用于公司各厂(矿)所有设备、管道等设施的表面色和标识。
本规定不包括安全标志和安全色，适用于各厂(矿)设备管道标识的管理。
第二条组织与职责
机电动力部负责制订和修订本制度，并指导、监督各厂(矿)执行本制度。
各厂(矿)严格执行本制度，相关管理人员和相关作业人员接受规定的培训，并提出改进意见。
各厂(矿)负责本单位设备、管道标识的制作、维护和日常管理工作。
第三条设备表面色和标志的规定
（一）设备的表面色和标志色应符合附件1规定。
（二）设备出厂色与本规范不相符合时，在设备订货时应向制造商提出表面色要求。
（三）电气、仪表设备的表面色和标志色应符合附件2规定。
（四）附件1和附件2中未包括的设备除起重运输机械等特种设备的表面色彩用桔黄色或保持出厂色外，其他设备的表面色宜为银色或保持出厂色，标志色为大红。
第四条设备标识的设置要求
（一）标志以设备名称和位号进行标识（有技术保密等特殊要求的只标明设备位号）。
（二）标志字体应为印刷体，尺寸、位置适宜，排列规整。
（三）设备标识方法有两种（同一单位及装置应一致）：
（四）直接在设备或其基础上进行涂刷，按照标志色进行标识。
标志应刷在设备主视方向一侧的醒目部位，只有当涂在基础上更便于观察时才可涂刷在基础上。
（五）电机转向以红色标识在其尾部端盖上标出。
（六）管道
1.地上管道的表面色和标志应符合附件3规定。
2.管道标志的设置应符合下列要求：
（1）在附件3中列出标志色的管道，其阀门、分支和设备进出口处（1m 范围内）以及跨越装置边界处应刷管道标识。
（2）字样标识应采用介质的中文名称，同一装置内的字样表示应一致。
（3）需标识管道起止点（根据现场位置确定）
（4）需标识管道的公称直径（以毫米为单位的具体数字，下同）
（5）当介质为双向流动时，应采用双向箭头表示。
（6）字样和箭头的尺寸、位置应适宜，排列规整。
3.管道标志有以下三种标识方法，同一单位内所有装置标识方法应一致。
（1）按要求，在管道表面色上直接涂刷管道标志字样和箭头，采用“管道表面色+标志色”进行标识。
（2）按要求，在管道表面粘贴或涂刷管道标志色带，采“色带标识颜色”进行标识。
（3）在管廊上制作管架标识牌（包括管道编号、介质中文名称、公称直径），采用“色带标识颜色”进行标识，同时在管架上对应管道上标识管道编号和流向。
4.管路上的阀门、小型设备的表面色应符合附件4规定。
5.管路上阀门的编号和状态标志色为蓝底白字，并统一规格制作。
6.对于各种物料介质管道，有特殊要求的按行业规范执行，没有特殊要求的，请按本规范中“一般物料”要求执行。
7.钢结构设施
与设备相连的框架、平台、梯子的表面色应符合附件5的规定。
8.采用有色金属、不锈钢、塑料等材料制成的设备和管道或表面已采用镀锌处理的设备和管道宜保持制造厂出厂色或材料本色，不应再刷表面色，但应刷标志。
9.有隔热层的设备和管道以金属外保护层颜色为表面色，不再刷其他颜色，但应有标志。
10.运输机械和机修、电修、仪修设备宜保持出厂色。
11.本规定未尽事宜，应执行以下国家标准或行业规范。
（1）GB7231-2003工业管道的基本识别色、识别符号和安全标识。
（2）SH3043-2003石油化工设备管道钢结构表面色和标志规范。
第五条检查与考核
机电动力部随时对各厂、矿的管道标识进行检查，发现有未标识、标示不清、乱标识的设备管道，对责任单位责任人进行100-300元罚款。
第六条附则
本制度由机电动力部负责解释。
本规定自二〇一五年五月一日起施行。
附件：
1．WHNYLM/ZD-082-JL01设备的表面色和标志色
2．WHNYLM/ZD-082-JL02电气、仪表设备的表面色和标志色3．WHNYLM/ZD-123-JL03管道表面色和标志色
4．WHNYLM/ZD-123-JL04管道上的阀门、小型设备表面色
5．WHNYLM/ZD-123-JL05框架、平台、梯子的表面色
设备的表面色和标志色
编号：WHNYLM/ZD-082-JL01
电气、仪表设备的表面色和标志色
编号：WHNYLM/ZD-082-JL02
管道表面色和标志色
编号：WHNYLM/ZD-082-JL03
管道上的阀门、小型设备表面色
编号：WHNYLM/ZD-082-JL04
框架、平台、梯子的表面色
编号：WHNYLM/ZD-082-JL05。
