NS4150B 单声道 D 类音频功率放大器说明书.pdf_1693980530.3001273
NS4150B 3.0W单声道D类音频功率放大器1特性●工作电压范围：3.0V～5.0V●输出功率：2.8W（5V/4Ω,THD=10%）●0.1%THD（0.5W/3.6V）●高达88%的效率●高PSRR：-80dB（217Hz）●无需滤波器Class-D结构●优异的全带宽EMI抑制能力●优异的“上电，掉电”噪声抑制●低静态电流：4mA（3.6V电源、No load）●过流保护、过热保护、欠压保护●MSOP8封装2应用范围●平板电脑●行车记录仪●蓝牙音箱3说明NS4150B是一款超低EMI、无需滤波器3W单声道D类音频功率放大器。
NS4150B采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。
NS4150B内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。
并且利用扩频技术充分优化全新电路设计，高达90%的效率更加适合于便携式音频产品。
NS4150B无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本。
NS4150B提供MSOP8封装，额定的工作温度范围为-40℃至85℃。
4典型应用电路5管脚配置MSOP-8的管脚图如下图所示：注：超过上述极限工作参数范围可能导致芯片永久性的损坏。
长时间暴露在上述任何极限条件下可能会影响芯片的可靠性和寿命。
7结构框图8电气特性工作条件（除非特别说明）：T=25℃，VDDB=4.8V。
9典型特性曲线下列特性曲线中，除非指定条件，T=25℃。
10.1芯片基本结构描述NS4150B是一款超低EMI、无需滤波器3W单声道D类音频功率放大器。
在5V电源下，能够向4Ω负载提供3W的功率，并具有高达90%的效率。
NS4150B采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。
NS4150B无需滤波器的PWM调制结构及增益内置方式减少了外部元件数目、PCB面积和系统成本，利用扩展频谱技术充分优化全新电路设计。
LM系列芯片管脚分布及其功能
TL082是一通用的J-FET双运算放大器。
其特点是：●较低的办入偏置电压和偏置电流；●输出设有短路保护电路；●输入级具有较高的输入阻抗；●内建频率补偿电路；●较高的压摆率:16V/us(典型值);●最大工作电压：Vccmax=+/-18V.TL082典型应用电路LM324LM324引脚图简介：LM324系列器件为价格便宜的带有真差动输入的四运算放大器。
与单电源应用场合的标准运算放大器相比，它们有一些显著优点。
该四放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。
共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2。
参数描述：运放类型:低功率放大器数目:4 带宽:1.2MHz 针脚数:14 工作温度范围:0°C to +70°C 封装类型:SOIC 3dB带宽增益乘积:1.2MHz 变化斜率:0.5V/μs 器件标号:324 器件标记:LM324AD 增益带宽:1.2MHz 工作温度最低:0°C 工作温度最高:70°C 放大器类型:低功耗温度范围:商用电源电压最大:32V 电源电压最小:3V 芯片标号:324 表面安装器件:表面安装输入偏移电压最大:7mV 运放特点:高增益频率补偿运算逻辑功能号:324 额定电源电压, +:15V LM324的特点： 1.短路保护输出 2.真差动输入级 3.可单电源工作：3V-32V 4.低偏置电流：最大100nA 5.每封装含四个运算放大器。
TEA2025 双声道功率放大集成电路图
TEA2025 双声道功率放大集成电路图●TEA2025是欧洲生产的双声道功率放大集成电路，该电路具有声道分离度高、电源接通时冲击噪声小、外接元件少，最大电压增益可由外接电阻调节等特点，应用于袖珍式或便携式立体声音响系统中作功率放大。
●TEA2025内电路方框图及引脚功能●TEA2025集成块内部主要由两路功能相同的音频预放、功放、去耦、驱动电路、供电电路等组成，其集成块的内电路方框图及双声道应用电路如图1-1所示。
该IC采用16脚双列直插式封装，其集成电路的引脚功能及数据见表1-2所列。
图1-1 TEA2025内电路方框图及双声道应用电路图表1-2 TEA2025集成电路的引脚功能及数据2.TEA2025主要电参数(1)极限使用条件。
在Ta=25℃时，电源电压Vcc=l5V，输出峰值电流Io=1.5A。
(2)主要电参数。
TEA2025集成电路工作电源电压范围为3-12V，典型工作电压6-9V。
在Vcc=9V,RL=8Ω,Ta=25℃条件下,有以下主要电参数。
静态电流Icq 最大值为50mA，典型值为40mV。
电压增益Gv 双声道时的最大值为47dB，最小值为43dB，典型值为45dB；BTL时的最大值为53dB，最小值为49dB，典型值为51dB。
输出功率Po 当THD=10%，f=1kHz时，双声道时的典型值为1.3W。
BTL时典型值为4.7W。
谐波失真THD 当f=1kHz,Po=250mW，Rl=4Ω时，双声道时声道时的最大值为1.5%，典型值为0.3%；BTL时的典型值为4.7W。
0.3%；BTL时的典型值为0.5%。
3·TEA2025典型应用电路TEA2025集成电路的输出功率由电源电压和负载阻抗大小抉定。
既可以构成双声道功放，又可以组成RTL 功放。
其集成块的双声道典型应用电路如图1-1所示，其集成块的BTL典型应用电路如图1-3所示。
图1-3 TEA2025集成块的BTL典型应用电路图4·电路工作过程以双声道电路为例，音频信号经电容鞘合从T3A2025的⑦、⑩脚输入，先经预放大后加到功率放大器，放大后的音频信号从②、（15）脚输出，由输出耦合电容耦合去驱动喇叭发声。

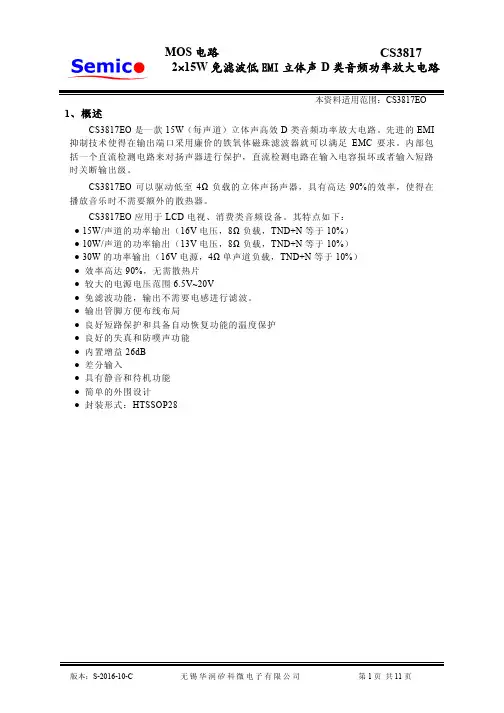

CS3817EO立体声D类音频功率放大电路说明书
MOS电路CS38172 15W免滤波低EMI立体声D类音频功率放大电路本资料适用范围：CS3817EO 1、概述CS3817EO是一款15W（每声道）立体声高效D类音频功率放大电路。
先进的EMI 抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。
内部包括一个直流检测电路来对扬声器进行保护，直流检测电路在输入电容损坏或者输入短路时关断输出级。
CS3817EO可以驱动低至4Ω负载的立体声扬声器，具有高达90%的效率，使得在播放音乐时不需要额外的散热器。
CS3817EO应用于LCD电视、消费类音频设备。
其特点如下：● 15W/声道的功率输出（16V电压，8Ω负载，TND+N等于10%）● 10W/声道的功率输出（13V电压，8Ω负载，TND+N等于10%）● 30W的功率输出（16V电源，4Ω单声道负载，TND+N等于10%）● 效率高达90%，无需散热片● 较大的电源电压范围6.5V~20V● 免滤波功能，输出不需要电感进行滤波。
● 输出管脚方便布线布局● 良好短路保护和具备自动恢复功能的温度保护● 良好的失真和防噗声功能● 内置增益26dB● 差分输入● 具有静音和待机功能● 简单的外围设计● 封装形式：HTSSOP282、功能框图与引脚说明2. 1、功能框图2. 2、功能描述音频信号进入以后，经过脉宽调制模块，完成音频信号对载波信号的调制，此模块由Error AMP、比较器等部分组成。
比较器将积分后的信号与三角波信号进行比较，这一步出来的信号已经是PWM信号了。
输出管驱动电路完成PWM波对输出开关管的驱动。
相关的模块还有电平转换模块，通过自举升压产生上管的驱动栅压；输出部分还设有短路检测电路，当所接负载过小导致电流过大时，启动保护机制关闭电路。
其他模块还有输出管栅压电源模块，产生栅驱动电压；低压电源模块，产生基准电压；电压确认模块，完成AVDD确认、GVDD确认和AVCC确认三个功能；三角波产生模块，负责产生PWM编码用的三角波；偏置和基准模块，负责产生各模块所需的偏置电流；温度检测模块，负责监测芯片温度；控制逻辑，完成上电或启动时复位并消除冲击声，温度和短路保护等。
音频处理芯片AIC23完整中文资料全
TLV320AIC23中文资料管脚图及其应用TLV320AIC23（以下简称AIC23）是TI推出的一款高性能的立体声音频Codec芯片.内置耳机输出放大器.支持MIC和LINE IN两种输入方式（二选一）.且对输入和输出都具有可编程增益调节。
AIC23的模数转换（ADCs）和数模转换（DACs）部件高度集成在芯片内部.采用了先进的Sigma－delta过采样技术.可以在8K到96K的频率范围内提供16bit、20bit、24bit 和32bit的采样.ADC和DAC的输出信噪比分别可以达到90dB和100dB。
与此同时.AIC23还具有很低的能耗.回放模式下功率仅为23mW.省电模式下更是小于15uW。
由于具有上述优点.使得AIC23是一款非常理想的音频模拟I/O器件.可以很好的应用在随声听（如CD.MP3……）、录音机等数字音频领域。
AIC23的管脚和内部结构框图如下：从上图可以看出.AIC23主要的外围接口分为以下几个部分：一．数字音频接口：主要管脚为BCLK－数字音频接口时钟信号（bit时钟）.当AIC23为从模式时（通常情况）.该时钟由DSP 产生；AIC23为主模式时.该时钟由AIC23产生；LRCIN－数字音频接口DAC方向的帧信号（I2S模式下word时钟）LRCOUT－数字音频接口ADC方向的帧信号DIN－数字音频接口DAC方向的数据输入DOUT－数字音频接口ADC方向的数据输出这部分可以和DSP的McBSP（Multi-channel buffered serial port.多通道缓存串口）无缝连接.唯一要注意的地方是McBSP的接收时钟和AIC23的BCLK都由McBSP的发送时钟提供.连接示意图如下：二．麦克风输入接口：主要管脚为MICBIAS－提供麦克风偏压.通常是3/4 AVDDMICIN－麦克风输入.由AIC结构框图可以看出放大器默认是5倍增益连接示意图如下：三． LINE IN输入接口：主要管脚为LLINEIN－左声道LINE IN输入RLINEIN－右声道LINE IN输入连接示意图如下：四．耳机输出接口：主要管脚为LHPOUT－左声道耳机放大输出RHPOUT－右声道耳机放大输出LOUT－左声道输出ROUT－右声道输出从框图可以看出.LOUT和ROUT没有经过内部放大器.所以设计中常用LHPOUT和RHPOUT.连接示意图如下：五．配置接口：主要管脚为SDIN－配置数据输入SCLK－配置时钟DSP通过该部分配置AIC23的内部寄存器.每个word的前7bit为寄存器地址.后9bit为寄存器内容。
LY8326A
Rev. 1.1
LY8326A
四通道(4CH)/双通道(Stereo)/2.1信道/单信道(Mono)、无滤波器、D类音频功放
典型应用电路
Figure.1 单端输入、双信道输出模式应用图
(*3) 当电源使用条件大于12V/4Ω功率和负载时。该芯片必须在PCB板上，增加大面积的铜箔或建议使用 外部散热器来增加散热效果，以获得最佳性能。
(*4) 如果输出模式选择”四通道”方式，音频输入端必须使用”单端输入”类型。
Lyontek Inc. reserves the rights to change the specifications and products without notice.
2F, No.17, lndustry E . Rd. II, Science-Based Industrial Park, Hsinchu 300, Taiwan TEL: 886-3-6668838 FAX: 886-3-6668836
2F, No.17, lndustry E . Rd. II, Science-Based Industrial Park, Hsinchu 300, Taiwan TEL: 886-3-6668838 FAX: 886-3-6668836
1
Rev. 1.1
LY8326A
四通道(4CH)/双通道(Stereo)/2.1信道/单信道(Mono)、无滤波器、D类音频功放
5
Rev. 1.1
LY8326A
四通道(4CH)/双通道(Stereo)/2.1信道/单信道(Mono)、无滤波器、D类音频功放
Figure.3 单端输入、2.1 信道输出模式应用图
CS8563_上大科技D类4.5×2 D类音频功率放大器
除非特殊说明)
测试条件
最小值 2.7
典型值
最大值
单位 V
V DD I DD I SD V IH V IL
供电电源 静态电流 关断电流 SD,HP管脚输入高电平 SD,HP管脚输入低电平
除非特殊说明)
6.2 V IN =0V,I O =0A,HP-IN=0V V IN =0V,I O =0A,HP-IN=4V Shutdown管脚接地 0.9 10 7 0.04 13 1 4.0
Figure 7. THD+N vs. Output Power BTL mode, 6V, 4Ohm, f=1 kHz
Figure 8. THD+N vs. Output Power BTL mode, 3V, 4Ohm, f=1 kHz
Copyright@Chipstar Microelectronics
Copyright@Chipstar Microelectronics
page 3
Mar,2013 Rev.1.0
上 海智浦 欣 微电子 有 限公司 Chipstar Micro - electronics
CS8563S
CS8563S
电气参数 (VDD =5V, TA =25℃ ,
描述
每通道输出功率
PO at 10% THD + N , V DD = 6 V R L = 8 Ω 2.30 W (每通道) R L = 4 Ω 4 .50 W (每通道) PO at 10% THD + N , V DD = 5.0 V R L = 8 Ω 1.60 W (每通道) R L = 4 Ω 3.20 W (每通道) PO at 10% THD + N , V DD = 3.6 V R L = 8 Ω 0.90 W (每通道) R L = 4 Ω 1.70 W (每通道) 工作电压范围：2.7V到6.2V “咔嗒声和噼噗声”抑制电路
功放-HX8358功放芯片数据手册
HX8358 8W、防失真、7V耐压、AB/D类可选、单声道、带过热保护功能音频功放HX8358用户手册2017年11月21HX8358 8W、防失真、7V耐压、AB/D类可选、单声道、带过热保护功能音频功放8W、防失真、7V耐压、AB/D类可选、单声道、带过热保护功能音频功放芯片功能说明HX8358是一款超低EMI，无需滤波器，AB/D 类可选式音频功率放大器。
6V工作电压时，最大驱动功率为8W（VDD=6V,2ΩBTL负载，THD<10%），音频范围内总谐波失真噪声小于1％（20Hz～20KHz)；HX8358的应用电路简单，只需极少数外围器件；HX8358输出不需要外接耦合电容或上举电容和缓冲网络；HX8358采用ESOP8封装，特别适合用于小音量、小体重的便携系统中；HX8358可以通过控制进入关断模式，从而减少功耗；HX8358内部具有过热自动关断保护机制；HX8358工作稳定，通过配置外围电阻可以调整放大器的电压增益，方便应用。
芯片功能主要特性⎫超低EMI，高效率，音质优⎫AB/D类切换、单通道⎫VDD=6V，RL=2Ω，Po=8W，THD+N≤10% VDD=6V，RL=4Ω，Po=5W，THD+N≤10% (防失真关断模式)⎫宽工作电压范围2.5V—7V⎫优异的上掉电POP声抑制⎫采用ESOP8封装芯片的基本应用⎫手提电脑、台式电脑⎫扩音器⎫蓝牙音箱HX8358原理框图芯片定购信息表1订购信息表芯片型号封装类型包装类型最小包装数量（PCS）备注HX8358ESOP8管装100/管典型应用电路图1HX8358典型应用电路注:以上应用图中元件说明：Ci：隔直电容，采用0.1µF或更小的,进一步消除咔嗒-噼噗声和从输入端耦合进入的噪声。
Cs：电源去耦电容，采用足够低ESR的电容(小于1µF),当VDD=5V时，为更好的滤除低频噪声，建议另加一个低ESR电容（不小于10µF）。
LTK5128
SNR 信噪比
VDD=5V, Vorms=1V, Gv=20dB
典型值 2.9 2 1.3 2.6 1.6 0.8 4.9 3.2 2.3 4.5 2.7 1.4 0.18
0.15
0.15
0.12
69
82
2014 V1.1
最大值 单位 W
W
5.5
3.5
W
2.6
4.6
2.9
W
1.5
%
dB dB
典型工作特性
OTP
UVLO
GND
LTKCHIP TECHNOLOGY
2/9
+
LTK5128 5W AB/D 类音频功放
2014 V1.1
管脚说明
No.
管脚名称
IO
功能
1
SD
I 关断控制，高电平有效
2
BYP
IO 内部共模参考电压
3
MODE
I 高电平 D 类，低电平 AB 类，默认是 AB 类
4
IN
I 模拟输入端，反相
LTK5128包含有使开启或关断的瞬态值或“滴答声和爆裂声”减到最小的电路。讨论中开启指的是电源 电压的加载或撤消关断模式。当电源电压逐渐升至最终值时，LTK5128的内部放大器就好比配置成整体增益的 缓冲器一样，内部电流源加载一个受线性方式约束的电压到BYPASS管脚。理论上输入和输出的电压高低将随 加到BYPASS管脚的电压而改变。直到加载至BYPASS管脚的电压升到VDD/2，内部放大器的增益保持整体稳定。 加载到BYPASS管脚上的电压一稳定，整个器件就处于完全工作状态。LTK5128的输出达到静态直流电压的时 间越长，初始的瞬态响应就越小。选择2.2uF 的电容同时配以一个在0.1uF 到0.39uF 间变化的小电容，可以产 生一个滴答声和爆裂声都较小的关断功能。由以上讨论可知，选择一个不超过指定带宽要求的电容Ci 可以帮 助降低滴答声现象。
TDA2030功放电路图电压±6
TDA2030功放电路图电压±6时间：2015-4-15日 9:14TDA2030引脚图与应用电路参数TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，这里我给大家介绍一下各种TDA2030参数TDA2030管脚功能：1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。
<TDA2030引脚图>TDA2030特点:1.开机冲击极小。
2.外接元件非常少。
3.TDA2030输出功率大，Po=18W(RL=4Ω)。
4.采用超小型封装（TO-220）,可提高组装密度。
5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。
6.内含各种保护电路，因此工作安全可靠。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
功放中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。
业余制作时，又会碰到手头无双电源，这就给制作带来困难。
本文介绍利用TDA2030将单电源转换双电源给前置放大器NE5532供电，电路如附图所示。
用TDA2030做双电源供电电路TDA2030 (IC1)是一种高效的运算放大器。
利用它的互补输出，就可将单极性电源转换成所需出的双极性电源。
在图中，阴值相等的Rl、 R2形成一个分压器，分压器的中点接到IC1运算放大器的同相输入端，且IC1接成电压跟随器，使O’端和0端电位相等。
O’端又是虚地点，它与输入电源的接地端完全隔离。
C2、C3分别为正、负电源的滤波电容。
正电源从C2的“+”端输出，加到IC2 NE5532的⑧脚，负电源从C3的“一”端输出，加到IC2 NE5532的④脚．O’端为IC2的接地端。
由于NE5532在以往的文章中介绍较多，这里不再赘述。
在电路图中均标明了元件数值，只要按图制作，一般无需调试均可正常工作。
APA2020、TPA0202小功率音频功率放大芯片
ＡＰＡ２０２０的针脚封装图 ＡＰＡ２０２０的内部电路框图 ＡＰＡ２０２０／ＴＰＡ０２０２是不同公司生产的相同功能的集成电路，它们可以直接互相替换。
音响系统。
如果ＡＰＡ２０２０损坏，将会导致声卡没有声音输出或者输出的声音变质。
ＡＰＡ２０２０／ＴＰＡ０２０２是输出功率为２Ｗ×２的立体声音频功率放大芯片，主要应用于笔记本电脑的声卡电路中。
ＡＰＡ２０２０／ＴＰＡ０２０２该芯片可以将声卡解码芯片输出的音频信号进行功率放大，用于推动笔记本电脑内置双扬声器以构成立体声110111223456789242322212019181716151413MUTE OUTLBYPASSSHUTDOWN GND/HS T JLOUT+LLINEIN LHPIN LOUT-LV DDGND/HSMUTE IN GND/HS NCROUT+RLINEIN RHPIN ROUT-RV DD GND/HSRBYPASS NC HP/LINE ＳＯＰ与ＴＳＳＯＰ－ＰＴＳＳＯＰ－ＰNC456891119 ＡＰＡ２０２０／ＴＰＡ０２０２的各引脚功能引脚号引脚名称引脚功能1、12、13、24GND/HS接地端2NC待机模式控制端3LOUT+左声道音频信号输出端4L LINE IN左声道音频信号输出端5LHP IN左声道耳机信号输入端6LBYPASS左声道低音提升端，通过一个电容接地7LVDD左声道供电电压输入端8SHUTDOWN关断控制端，高电平时关断电路9MUTE OUT静音控制信号输出端10LOUT－左声道反相输出端11MUTE IN静音控制信号输入端14SE/BTL立体声、BTL工作模式控制端，低电平为BTL模式15ROUT－右声道反相输出端16HP/LINE音源选择控制端，高电平为耳机信号输入（5、20）、低电平为线路输入（4、21）17、23NC空脚18RVDD右声道供电电压输入端19RBYPASS右声道低音提升端，通过一个电容接地20RHP IN右声道耳机信号输入端21RLINE IN右声道线路音频信号输入端22ROUT+右声道音频信号输出端C ＡＰＡ２０２０／ＴＰＡ０２０２的典型应用图。
NE5532功率放大器
摘要随着音响技术的发展，整个音响技术领域发生了巨大的变化，它不仅融合了音频技术和功放技术，现代人对听觉的水平要求越来越高，所以对音响的音质真色，音高和音强等音质状况本来面貌的能力，同时对声音信号进行必要的修饰和加工。
因此，此次实训题目是双通道集成功率放大器。
本文主要介绍的是由NE5532芯片构成的音频放大器，它在音频应用场合提供低失真度和较高质量的音色，以及具有较宽的通频带。
放大倍数可根据需要更改，方便设计者研究。
关键词：音频技术；NE5532芯片；功率放大器AbstractWith the development of audio technology, gigantic change happened in the entire audio technology field , it has fused not only VF technology and meritorious service readjust oneself to a certain extent technology, horizontal demand of modernist to sense of hearing is more and more high, therefore to real color of the audio acoustic fidelity , pitch accord waits for an acoustic fidelity by force status original face ability, carries out necessary polishing and treating on sound signal at the same time. That reality trains examination questions is a binary channels integration power amplifier therefore , this time.That the main body of a book is introduced mainly is the VF amplifier being composed of NE5532 chip, as well as having broader band its tone colour applying occasion providing low distortion degree and higher mass in VF. Need changes , the convenient designer studies multiplications but basis.Keywords:VF technology;NE5532 chip; Power amplifier目录引言 (1)1主要器件功能介绍 (1)1.1三极管 (1)1.1.1三极管外形特征 (1)1.1.2达林顿三极管 (1)1.1.3三极管工作原理 (2)1.2 NE5532芯片 (2)1.2.1 NE5532的管脚分布 (2)1.2.2 NE5532的特点 (2)1.2.3 NE5532的主要参数 (3)2集成功率放大电路 (3)2.1负反馈电路作用及原理 (3)2.1.1放大器非线性失真 (4)2.1.2放大器幅频特性 (4)2.1.3负反馈降低噪声原理 (5)2.2自激及消振 (5)2.2.1自激 (5)2.2.2消振电路原理 (6)2.3功率放大器工作原理 (6)3双声道集成功率设计 (6)3.1 原理图设计 (6)3.2 电路音量调节部分 (6)3.3 NE5532构成前级电压放大 (6)3.4 三极管构成后级电流放大 (6)4实物制作与调试说明 (7)4.1 制作电路板 (7)4.1.1 PCB设计流程如图7所示。
LTK8002D4.2W高耐压、无干扰式类、音频放大器
⏹概述LTK8002D4.2W高耐压、无干扰式AB类、音频放大器⏹特性LTK8002D2019.2.20修订LTK8002D是一款高耐压4.2W、单声道AB类音频功率放大器，工作电压2.5V-6V,以BTL桥连接的方式，在6V电源电压下，可以给4Ω负载提供THD小于10%、平均为4.2W的输出功率。
在关闭模式下，电流典型值小于1uALTK8002D是为提供大功率、高保真音频输出而专门设计的，它仅仅需要少量的外围元器件，并且能工作在宽电压条件下（2.5-6V）。
LTK8002D 不需要耦合电容，自举电容或者缓冲网络，所以非常适用于小音量的低功耗的系统。
⏹应用●蓝牙音箱、智能音箱●便携游戏机，儿童玩具●拉杆音箱、扩音器、MP3、●各类音频产品●输入电压范围2.5V-6V●极少的外围元件●无需耦合电容，自举电容以及缓冲网络●优异的爆破声抑制电路●超低底噪、超低失真●10%THD+N，VDD=5V，4Ω负载下提供高达3W的输出功率●10%THD+N，VDD=6V，4Ω负载下提供高达4.2W的输出功率●短路保护●关断电流<1ua⏹封装芯片型号封装类型封装尺寸LTK8002D SOP-8⏹典型应用图Rf单端输入Cin Rin IN-4IN+35OV18OV22.5-6VBYPASSC11uF 26VDDLTK8002D C21uFSD状态0-0.9V 1.3V-VDD 芯片状态打开模式关闭模式SD17GND⏹管脚说明及定义SDBYPASSIN+IN-Top ViewOV2GND VDD OV1⏹最大极限值参数名称符号数值单位供电电压V DD 6VV 存储温度T STG -60℃-150℃℃结温度T J160℃℃⏹推荐工作范围参数名称符号数值单位供电电压V DD 3V-6V V 存储温度T STG -50℃-150℃℃结温度T J-50℃-160℃℃⏹ESD 信息参数名称符号数值单位人体静电HBM ±2000V 机器模型静电CDM±300℃⏹基本电气特性VDD=5V，T A =25℃的条件下：信号参数测试条件最小值典型值最大值单位VDD电源电压2.556VIDD 静态电源电流VDD=2.5V-6V，IO=0A 226mA Vn 静态底噪VDD=5V,AV=20DB,Awting56uV ISHDN关断电流VDD=2.5V –6V0.5uA输出功率VDD=6V,THD+N=10%,f=1kHz ,RL=4Ω；3.918273645LTK8002DX X X X管脚编号管脚名称I/O 功能说明1SD I 关断控制。
LM358各种应用电路
LM358中文资料芯片资料 2012-11-16 11：11 阅读888图1 DIP塑封引脚图引脚功能图2 圆形金属壳封装管脚图图3 内部电路原理图lm358中文资料LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。
LM358的封装形式有塑封8引线双列直插式和贴片式。
特性(Features)：＊内部频率补偿。
＊直流电压增益高(约100dB) 。
＊单位增益频带宽(约1MHz) 。
＊电源电压范围宽：单电源(3—30V)；双电源(±1.5一±15V) 。
＊低功耗电流，适合于电池供电。
＊低输入偏流。
＊低输入失调电压和失调电流。
＊共模输入电压范围宽，包括接地。
＊差模输入电压范围宽，等于电源电压范围。
＊输出电压摆幅大（0至Vcc-1.5V) 。
参数输入偏置电流45 nA输入失调电流50 nA输入失调电压2.9mV输入共模电压最大值VCC~1.5 V共模抑制比80dB电源抑制比100dBLM358应用电路图：图4 直流耦合低通RC有源滤波器图5 LED驱动器图6 TTL驱动电路图7 RC有源带通滤波器图8 Squarewave振荡器图9 滞后比较器图10 带通有源滤波器图11 灯驱动程序图12 电流监视器图13 低漂移峰值检测器图14 电压跟随器图15 功率放大器外围电路图16 电压控制振荡器VCO图17 固定电流源图18 脉冲发生器图19 交流耦合反相放大器图20 交流耦合非反相放大器图21 可调增益仪表放大器图22 直流放大器图23脉冲发生器图24 桥式电流放大器图25 引用差分输入信号图26 直流差动放大器。
MIX2029_Prilimineary_datasheet_A1.0_CHS
VDD
供电电压
VIH
SD高电平
VIL
SD低电平
热阻参数
MIN
MAX
UNIT
VDD
2.5
6.0
V
VDD=5.0V
2
V
VDD=5.0V
0.6
V
Parameter
热阻(Junction to Ambient) 热阻(Junction to Case)
Symbol
θJA θJC
Package
ESOP8 ESOP8
f=1KHz f=1KHz
Ri = 22K
VDD=4.2V ± 200mVp-p
f=1KHz
VDD=5.0V,Vorms=1V, GV=23.5dB
f=1KHz
VDD=5.0V,Input floating with CIN=0.1μF
A-weighting No
A-weighting
VDD=5.0V, THD=1%
20
20
10
RL=4ohm Gain=23.5dB VDD= 3.6V , 4.2V , 5V, 6V
10
RL=2ohm Gain=23.5dB VDD= 3.6V , 4.2V , 5V , 6V
5
5
2
%
1
0.5
0.2
0.09 1m 2m 5m 10m 20m
100m W
500m 1 2 6
2 %
THD+N VS FREQUENCY
5
RL=4ohm Gain=23.5dB
2
Vo=1Vp‐p
1
Frequency Response
+24 +22
矽普特科技XPT8871音频功率放大器说明书
XPT8871简介2012年03月XPT8871芯片功能说明●XPT8871是一款无FM干扰，AB/D类可选式功率放大器。
5V工作电压时，最大驱动功率为5W（2Ω，BTL负载，THD<10%），音频范围内总谐波失真噪声小于1％。
XPT8871的应用电路简单，只需极少数外围器件，集成反馈电阻；输出不需要外接耦合电容或上举电容和缓冲网络。
●XPT8871采用MSOP/SOP/ ESOP/DFN封装，特别适合用于小音量、小体重的便携系统中。
可以通过控制进入休眠模式，从而减少功耗。
XPT8871内部具有过热自动关断保护机制；工作稳定，增益带宽积高达 2.5MHz，并且单位增益稳定。
反馈电阻内置，通过配置外围参数可以调整放大器的电压增益及最佳音质效果，方便应用。
是您USB低音炮及扩音器完美的解决方案。
芯片功能主要特性●对FM无干扰，高效率，音质优●输出功率高（THD＋N<10%，1KHz频率)：●ESOP封装的为5W（2Ω负载）和3.5W（3Ω负载），3W（4Ω负载）●掉电模式漏电流小●采用MSOP/SOP/ ESOP/DFN封装●外部增益可调，集成反馈●宽工作电压范围2.0V—5.0V●不需驱动输出耦合电容、自举电容和缓冲网络●单位增益稳定●兼容LM4871 实物图：芯片的基本应用●手提电脑●台式电脑●低压音响系统、USB、2.1/2.0多媒体音响XPT8871原理框图芯片订购信息典型应用电路引脚分布图XPT8871 SOP8、ESOP8、MSOP8.封装的管脚分布图XPT8871 DFN封装的管脚分布图XPT8871管脚描述封装尺寸图1、MSOP82、SOP83、DFN3×3当本手册内容改动及版本更新将不再另行通知，深圳市矽普特科技有限公司保留所有权利。
常用集成块IC引脚功能
常用集成块IC引脚功能#标题#:立体声放音电路TA8105F立体声放音电路TA8105F各脚功能：1前置地,2前置放大器A正相输入,3前置放大器A反相输入,4前置放大器A负反馈,5前置放大器A输出,6反相LED显示,7M/N(金属磁带/普通磁带)转换,8功放A输入,9辐射抑制,10功放A输出,11功放地,12纹波抑制,13电源电压Vcc,14正相/反相转换,15功放B输出,16辐射抑制,17功放B输入,18外接电容,19正相LED显示,20前置放大器B输出,21前置放大器B负反馈,22前置放大器B反相输入,23前置放大器B正相输入,24基准电压.可用其同样封装结构的改进型TA8115N来直接代换.#标题#:驱动电路BA5209驱动电路BA5209各脚功能:1地,2反向驱动电压输出,3旁路,4伺服控制电压,5正向指令输入,6反向指令输入,7电源电压Vcc,8电压,9旁路,10正向驱动电压输出.可用极常用的驱动电路BA6209来直接代换.#标题#:CMOS型D/A转换器VCD用集成电路KDA0316集成电路KDA0316各脚功能:1左声道模拟音频信号输出,2基准高电压A+5V,3基准高电压B,4+5V电压,5字符时钟2输入,6左,右声道分离时钟输入,7字符时钟1输入,8音频串行数据输入,9位时钟输入,10+5V电压输入,11测试电路输出,12测试端1,13测试端2,14选择输出,15地,16低电平参考电压0V,17地,18空,19空,20右声道模拟音频信号输出.可用相同封装结构的LC7881或者CXD1161来直接代换.#标题#:带自动录音电平控制(ALC)的双均衡放大器BA3308集成电路BA3308各脚功能:1负反馈,2输入A,3输出A,4地,5自动电平控制,6电源Vcc,7输出B,8输入B,9负反馈B.可用KA22241来直接代换.#标题#:彩电中放集成电路MC1352P集成电路MC1352P各脚功能:1图像中频输入,2图像中频输入,3地,4地,5键控脉冲输入,6中放AGC输入,7图像中频输出,8图像中频输出,9高放AGC电压输出,10中放AGC调节,11电源Vcc,12高放AGC电压输出,13高放AGC延迟调节,14中放AGC滤波.可用LA1352,M5183来直接代换.#标题#:行,场扫描集成电路KA2133集成电路KA2133各脚功能:1场同步脉冲输入,2外接场振荡电容,3场振荡放电,4场电源电压,5外接升压电容负极,6场反馈,7外接升压电容正极,8场输出,9行激励输出,10行稳压器,11场脉宽消隐调节,12行振荡输入,13AFC输出,14AFC输入,15同步分离输入,16场同步脉冲输出.可用UPC1379来直接代换.#标题#:彩电电源厚膜集成电路STK7310集成电路STK7310各脚功能:1误差检测输入,2误差检测管基极,3反馈信号输入,4误差检测电压输入,5放大管偏置,6激励级输入,7激励级退耦,8保护输入,9限流输入,10电源调整管基极,11电源调整管发射极,12电源调整管集电极.可用IX0308CE/STK7308来直接代换.#标题#:稳速集成电路LA4512集成电路LA4512各脚功能:1电源电压Vcc,2地,3输出,4电压调节.可用LA5511/LA5512/5G5511来直接代换.#标题#:七重达林顿阵列驱动集成电路ULN2003A集成电路ULN2003A各脚功能:1~7脚分别是1~7路输入,16~10分别是1~7路输出,8接地,9接电源正极.可用MC1413P/UPA2003C/TD62003AP直接代换.#标题#:低压直流电机驱动集成电路KIA6901P集成电路KIA6901P各脚功能:1空,2空,3电源,4外接直流电机,5地,6基准电压端,7空,8电机速度调整.可用LA5521D/KA2402直接代换.#标题#:FM立体声解码集成电路AN7421集成电路AN7421各脚功能:1FM立体声复合信号输入,2外接低通滤波器1,3Vcc,4压控振荡器,5接地,6外接立体声指示灯,7接低通滤波器2,8L声道输出,9R声道输出.可用TA7342P/KA2264/D7342P直接代换.#标题#:双电压比较器集成电路HA17393集成电路HA17393各脚功能:1输出1,2反相输入1,3同相输入1,4地,5同相输入2,6反相输入2,7输出2,8电源电压Vcc.可用相同封装的LM393N/LM393P/AN1393/UPC393C等直接代换.#标题#:音频功率放大器集成电路TBA820集成电路TBA820是音频功率放大器,有14脚的TBA820L和8脚的TBA820M,常常将TBA820L称为TBA820.TBA820L的引脚功能是:1自举,2旁路,3空,4补偿1,5负反馈,6空,7输入,8接衬底地,9空,10功放地,11空,12输出,13补偿2,14Vcc,TBA820L可用CD820/D820/ECG1113等直接代换.TBA820M的引脚功能是:1补偿,2负反馈,3输入,4接地,5输出,6电源Vcc,7自举,8滤波.TBA820M可用CD820M/D820M/KA2201直接代换.#标题#:带ALC功能的双前置录放集成电路C1313HA集成电路C1313HA(UPC1313HA)各脚功能:1负反馈1,2输入1,3输出1,4ALC,5接地,6Vcc,7输出2,8输入2,9负反馈2.可用D1313HA直接代换.#标题#:音频功率放大器集成电路TA7209集成电路TA7209各脚功能:1旁路,2频率补偿,3自举,4旁路,5负反馈,6旁路,7功放输入,8空,9空,10地,11空,12功放输出,13空,14电源电压Vcc.可用D7209P/TA7209AP/ECG1222直接代换.#标题#:音频功率放大器集成电路KA386集成电路KA386各脚功能:1增益设定,2反馈输入,3正相输入,4地,5输出,6Vcc,7接旁路电容,8增益设定.可用相同封装的LM386/NJM386直接代换.#标题#:电机稳速集成电路KA2407集成电路KA2407各脚功能:1电源电压Vcc,2控制,3地,4稳压输出.可用UPC1470来直接代换.#标题#:彩电中放集成电路IX0062CE集成电路IX0062CE各脚功能:1噪声检波,2视频输出,3图像缓冲放大输入,4空,5外接去耦电容,6图像中放信号输入,7图像中放信号输入,8外接去耦电容,9外接电容,10高放AGC放大输入,11高放AGC放大输入,12高放AGC输出,13地,14外接4.5MHZ陷波器,15外接4.5MHZ陷波器,16外接图像载频线圈,17外接图像载频线圈,18AFT图像中频输入,19电源Vcc,20图像输出,21外接阻容元件,22AGC检波输出.可用HA11238直接代换.#标题#:SHARP夏普C-1837D型彩色电视机电原理图主要集成块：IX0388CE、IX0365CEZZ、IX0308CEZZ、IX0304CEZZ、IX0238CEZZ #标题#:彩电伴音集成电路M5144P集成电路M5144P各脚功能:1伴音中频输入,2伴音中频输入,3地,4空脚,5电源,6音量控制,7去加重,8检波信号输出,9调频检波变压器,10调频检波变压器,11空脚,12伴音输出,13音质调节,14伴音信号输入.#标题#:彩电图像中频信号处理集成电路M5186P集成电路M5186P各脚功能:1图像中放输入,2图像中放输入,3地,4高频AGC(反向),5高频AGC(正向),6AFT转换信号输入,7AFT输出,8AFT线圈,9图像检波线圈,10图像检波线圈,11AFT线圈,12伴音中频检波器滤波电路,13伴音中频检波器输出,14图像放大器输出,15图像检波器输入,16电源,17图像中放输出,18图像中放输出,19中频AGC控制电压,20中频AGC放大器输入,21AGC滤波电路,22高频AGC控制电压.#标题#:彩电PAL制式彩色电视信号处理和解调集成电路M5194P集成电路M5194P各脚功能:1地,2色饱和度控制,3色同步选通脉冲输入,4APC 滤波电路,5APC滤波电路,6晶体振荡器,7晶体振荡器,8双稳电路激励脉冲输入,9色度副载波输出,10R-Y色副载波输入,11B-Y色副载波输入,12G-Y输出,13R-Y输出,14B-Y输出,15电源,16R-Y色信号输入,17B-Y色信号输入,18色信号输出,19色滤波电路,20ACC滤波电路,21旁路电路,22彩色信号输入.#标题#:彩电图像信号处理和同步分离集成电路M5195P集成电路M5195P各脚功能:1图像信号输入,2同频滤波电路,3同步保持,4同步转换,5同步输出,6电源,7地,8图像信号输出,9消隐输入,10直流箝位调整,11亮度调节,12黑电平调节,13对比度调节,14信号提升电路2,15画质调节,16信号提升电路1.#标题#:彩电PAL制式彩色同步解码电路TBA520集成电路TBA520各脚功能:1识别信号输入,2R-Y参考信号输入,3PAL开关输出,4R-Y输出,5G-Y输出,6电源,7B-Y输出,8B-Y参考信号输入,9B-Y彩色信号输入,10测试点,11G-Y直流电平调节,12R-Y直流电平调节,13R-Y彩色信号输入,14行脉冲输入(正),15行脉冲输入(负),16地.#标题#:彩电彩色矩阵预放大集成电路TBA530集成电路TBA530各脚功能:1B信号输出负载电阻,2-(B-Y)信号输入,3-(G-Y)信号输入,4-(R-Y)信号输入,5亮度信号输入,6地,7电流馈入点,8电源,9R通道反馈,10R信号输出,11R信号输出负载电阻,12G通道反馈,13G信号输出,14G信号输出负载电阻,15B通道反馈,16B信号输出.#标题#:彩电色处理集成电路TBA540集成电路TBA540各脚功能:1振荡器反馈输入,2频率控制反馈,3电源,4参考副载波输出,5色同步脉冲输入,6参考副载波输入,7消色器输出,8PAL双稳电路脉冲输入,9ACC输出,10ACC电平调节,11ACC增益调节,12ACC电平调节,13振荡器相位控制环的直流控制端点,14振荡器相位控制环的直流控制端点,15振荡器反馈,16地#标题#:彩电亮度色度处理及控制集成电路TBA560C集成电路TBA560C各脚功能:1平衡彩色信号输入,2直流对比度控制,3亮度信号输入,4黑电平箝位电容器,5亮度信号输出,6亮度控制,7色同步脉冲输出,8回扫消隐输入,9色信号输出,10色同步脉冲选通和箝位脉冲输入,11电源,12色通道直流反馈,13彩色饱和度控制,14ACC输入,15平衡彩色信号输入,16地#标题#:彩电中频放大集成电路TBA970集成电路TBA970各脚功能:1视频信号输出,2电源,3视频信号输入,4三极管集电极,5三极管基极,6三极管发射极,7对比度控制,8电子束电流反馈输入,9电子束电流控制,10行同步脉冲输入1,11行同步脉冲输入2,12亮度控制,13黑电平记忆,14去耦,15黑电平反馈输入,16地#标题#:彩电彩色解调集成电路TBA990集成电路TBA990各脚功能:1识别信号输入,2R-Y副载波参考信号输入,37.8KHz信号输出,4R-Y信号输出,5G-Y信号输出,6电源,7B-Y信号输出,8B-Y 副载波参考信号输入,9B-Y直流电平调节,10B-Y色信号输入,11G-Y直流电平调节,12R-Y直流电平调节,13R-Y色信号输入,14行脉冲输入(双稳电路同步),15空脚,16地#标题#:彩电色处理集成电路TDA2522集成电路TDA2522各脚功能:1B-Y输出,2G-Y输出,3R-Y输出,4地,5B-Y彩色输入,6R-Y彩色输入,7振荡器环路滤波器,8振荡器环路滤波器,9振荡器反馈,10振荡器反馈,11电源,12ACC输出,13ACC电容,14ACC电容,15色同步选通和消隐脉冲,16消色器延迟电容#标题#:彩电亮度及色度处理集成电路TDA2560集成电路TDA2560各脚功能:1彩色信号输入端1,2彩色信号输入端2,3ACC输入,4彩色饱和度控制,5地,6色信号/色同步脉冲输出,7色同步选通和消隐脉冲,8电源,9回扫消隐,10亮度信号输出(-同步),11亮度控制,12黑电平箝位,13亮度通道增益控制,14亮度信号输入,15亮度信号输出(+同步),16直流对比度控制.#标题#:彩电行振荡集成电路TDA2590集成电路TDA2590各脚功能:1电源,2行扫触发电路,3行报触发电路,4脉冲宽度转换,5相位比较1,6行回扫,7色同步脉冲/消隐,8场同步脉冲,9视频信号输入,10噪声分离电路,11VCR(录相?)开关,12时间常数转换,13相位比较2,14振荡器,15振荡器,16地#标题#:双运算放大器集成电路OP249集成电路OP249各脚功能:1输出1,2负输入1,3正输入1,4地,5正输入2,6负输入2,7输出2,8电源.可用OP215,TL072,AD712直接代换#标题#:音频功率放大集成电路ECG1380集成电路ECG1380各脚功能:1输入,2负反馈,3地,4输出,5电源Vcc.可用TDA2030直接代换#标题#:VCD聚焦伺服电路TA002可用MN662743直接代换#标题#:音频数字处理与D/A轮换集成电路ES3887可用ES3207直接代换#标题#:1W的单声道功放集成电路D2283B集成电路D2283B各脚功能:1去耦,2地,3地,4输出,5电源电压,6地,7地,8输入.可用ULN2283B直接代换#标题#:收录机前置放大集成电路BA3406AL集成电路BA3406AL各脚功能:1输出L-1,2输出L-2,3负反馈L,4金属带L,5输入L,6静噪L,7电源电压,8静音控制,9地,10金属带控制,11输入R,12静噪R,13负反馈R,14金属带R,15输出R-1,16输出R-2.#标题#:三位二/十进制编码计数器集成电路MC14553B可用CD4553B,D4553直接代换#标题#:电话机中振铃集成电路TA31001P集成电路TA31001P各脚功能:1电源电压,2振铃触发输入,3外接超低频振荡电容,4外接超低频振荡电阻,5地,6外接音频振荡电阻,7外接音频振荡电容,8振铃信号输出.可用CSC8204或CSC31001直接代换#标题#:双运算放大器集成电路MCN34082集成电路MCN34082各脚功能:1运放A输出,2运放A反相输入,3运放A同相输入,4接电源负极,5运放B同相输入,6运放B反相输入,7运放B输出,8接电源正极.可用TL072,AD712,LT1057直接代换#标题#:电子频道选台集成电路CN5010可用AN5050或UPC1360直接代换#标题#:新三端+5V稳压器MIC29150集成电路MIC29150各脚功能:1输入,2地,3输出#标题#:音频功放电路DBL1069集成电路DBL1069可用TA8210H直接代换#标题#:调频/调幅中频放大集成电路CIA7078集成电路CIA7078各脚功能:1调幅本振回路,2调频中放输入,3前级地,4第一级调频中放输出,5第二级调频中放输入,6电源VCC1,7调频中放输出,8外接调频旁路电容,9后级地,10外接调幅旁路电容,11调幅中放输出,12电源VCC2,13调频AGC输入,14调幅中放输入,15调幅变频输出,16调幅变频输入.可用UPC1018直接代换.#标题#:五段图示均衡放大器D7796集成电路D7796各脚功能:1,3,5,7,9分别是1~5个谐振电路的基极输入端,2,4,6,8,10分别是1~5五个谐振电路的负反馈端,11缓冲放大器输入端,12缓冲放大器负反馈端,13缓冲放大器输出,14电源电压,15偏置电压,16接地.可用LA3600,M5226,TA7796直接代换.#标题#:双路电压比较集成电路BA10393集成电路BA10393各脚功能:1输出1,2反相输入1,3正相输入1,4单电源供电时为接地端,双电源供电时为负电源电压端,5正向输入2,6反向输入2,7输出2,8正电源电压端.可用相同封装的LM393,NJM2903(1)直接代换.#标题#:三路单刀双掷双向模拟电子开关HD14053BP集成电路HD14053BP可直接用HD4053,MC14053B,CD4053B,C4053B,BU4053B,HEF4053B代换.#标题#:音频振铃集成电路ML4003集成电路ML4003各脚功能:1接电源正极VCC,2振铃触发,3外接超低频振荡电容,4外接超低频振荡电阻,5接地,6外接音频振荡电阻,7外接音频振荡电容,8振铃信号输出.可用CIC8204,CS8204,CSC8204,CD8204,MC8204,TA31001P直接代换.#标题#:双电压比较集成电路NJM2903S集成电路NJM2903S各脚功能:1VCC,2输出1,3反相输入1,4正相输入1,5地,6正向输入2,7反向输入2,8输出2,9VCC.可用相同封装的LM2903S,LA6393S直接代换.#标题#:放音双前置放大电路BA3304集成电路BA3304各脚功能:1L(左声道)输入,2空,3电源VCC,4偏置,5地,6空,7空,8R(右声道)输入,9R负反馈,10R输出,11空,12空,13空,14空,15L输出,16L负反馈#标题#:音响功放集成电路TDA2615音响功放集成电路TDA2615各脚功能:1输入A,2控制,3地,4输出A,5接电源正极,6输出B,7接电源负极,8地,9输入B.可用TDA2616直接代换.#标题#:伴音集成电路LA1363伴音集成电路LA1363各脚功能:1中频输入,2中频输入,3地,4地,5电源VCC,6音量控制,7去加重,8鉴频输出,9外接鉴频调谐回路,10外接鉴频调谐回路,11空,12音频输出,13音量控制,14激励放大输入.可用LA1365或AH1124直接代换.#标题#:彩电亮度控制及信号处理集成电路AN380彩电亮度控制及信号处理集成电路AN380可用UPC1380直接代换.。
LM1876功率放大
一、LM1876立体声功放的电路原理图二、芯片概述：1、LM1876：功率放大集成电路采用了NS公司生产的双声道20W高保真功率放大器LM1876。
LM1876采用15脚TO-220封装，具有静噪、待机模式功能，（如下图2）LM1876的负载范围很宽。
在4～30Ω的范围内均能稳定地工作，LM1876的供电电压范围为±10～±25V，当供电电压降低时，影响的只是输出功率的大小，而对其他指标影响不大，LM1876的6、11脚为左／右声道静噪控制端，当这几脚接高电平（高于1.6V）时，LM1876内部电路执行静音操作，切断输出端的音频信号。
因此可以在这些引脚中与正电压之间接一个RC延时网络，使其在开机瞬间为高电平，输出电路无音频信号输出，延时一段时间后，再正常输出，以达到避免开机瞬间输出端电位失谐对扬声器的冲击。
图1 LM1876内部电路图图2 LM1876的电气特性图3 LM1876的外貌（根据他可以画它的封装）2、LF353：LF353的总体电路设计还是比较简洁的，此类拓扑在目前的功率运算放大器设计中是主流：输入放大级是由两只Ｐ沟道ＪＦＥＴ组成的共源极差分电路，并且用镜像恒流源做负载来提高增益；在输入差分放大级和主电压放大级之间是一个由射极跟随器构成的电流放大级，用来提高主电压放大级的输入阻抗和共源极差分电路的负载增益；主电压放大级是一个简单的单级共射级放大电路，为了保证放大器的稳定性，在主电压放大级的输出端到输入差分放大级的输出端加入了一个电容补偿网络，跟补偿电容并联的二极管保证单级共射极放大电路构成的主电压放大级不进入饱和状态工作；输出电流放大级是ＮＰＮ和ＰＮＰ构成的互补射极跟随器，两个１００Ω的电阻用来稳定输出电流放大级的静态电流，２００Ω的电阻用来限制输出短路电流。
图4 LF353的内部详细电路图参数说明产品宽度：3.91mm产品长度：4.9mm产品高度：1.58mm供应商封装：SOIC典型双电源电压：±5, ±9, ±12, ±15V典型增益带宽积：3MHz典型电压增益：100dB典型输入噪声电压密度：18nV/rtHz典型非反相输入噪声电流密度：0.01pA/rtHz 制造商类型：宽带放大器安装：表面安装引脚数目：8最大双电源电压：±18V最大工作温度：70°C最大电源电流：6.5mA最大输入偏置电压：10mV最大输入偏置电流：0.0002μA电源类型：双路图5 LF353外面封装图（尺寸要求）三、生成的PCB板的图图6 LM1876 立体声功放电路PCB图四、由原理图所生成的附加图图7 LM1876原理图的图形（在原理图库所画）图8 由原理图生成的.XLS文件（元件清单说明原理图上有42个元器件）图9 所画LM1876的封装TO-220-15的封装图图10 所画的发光二级管的封装（将原来的A、K管脚换为了1、2）图11 所画的。
功率管d2030a管脚工作原理
功率管d2030a管脚工作原理
功率管D2030A是一种NPN型功率晶体管，通常用于音频放大器和功率放大器电路中。
它具有高功率、高频率和低失真的特点，适用于各种音频放大和功率放大的应用。
D2030A功率管有5个管脚，分别是Base（基极）、Collector （集电极）、Emitter（发射极）、Protection（保护）和 Standby （待机）。
它的工作原理如下：
1. Base（基极），基极是控制功率管的开关的管脚。
当正向电压施加在基极上时，它将控制电流流经Collector（集电极）和Emitter（发射极），从而控制功率管的导通和截止。
2. Collector（集电极），集电极是功率管的输出端，它负责接收电流并将其输出到负载中。
3. Emitter（发射极），发射极是功率管的输入端，它负责输入控制信号并控制Collector和Emitter之间的电流。
4. Protection（保护），保护管脚通常用于过热和过载保护。
当功率管工作时，如果温度超过设定值或负载过大，保护管脚将会发出信号，以保护功率管不受损坏。
5. Standby（待机），待机管脚通常用于控制功率管的待机模式。
当待机管脚接收到相应信号时，功率管将进入待机状态，以节省能源和延长寿命。
总的来说，功率管D2030A的工作原理是通过控制Base管脚的电压来控制Collector和Emitter之间的电流，从而实现对输入信号的放大和输出到负载的功率放大。
同时，保护和待机管脚也起到了保护和节能的作用。
