轧制概述
轧钢工艺简介ppt课件
采用隔声、吸声等措施，降低噪声对周围环境的影响。
绿色轧钢工艺的发展趋势
短流程生产
采用短流程生产方式，减少中间环节，降低能源消耗和环境污染 。
智能化控制
引入智能化控制系统，实现生产过程的自动化和智能化，提高生产 效率和环保性能。
低碳环保
积极推广低碳环保技术，如新能源、清洁能源等，降低碳排放，实 现绿色可持续发展。
精轧
对粗轧后的钢材进行精细轧制，使 其形状、尺寸更加符合要求。
尺寸控制
通过调整轧制参数和控制冷却速度 ，控制钢材的厚度、宽度和长度等 尺寸。
精整
矫直
将轧制后的钢材进行矫直，消除 应力并改善其平直度。
表面处理
根据需要，对钢材表面进行抛光 、涂层或镀层等处理。
分级和包装
根据钢材的质量、尺寸和用途进 行分级，并进行包装，便于后续
纵轧机
主要用于加工板材和带材，其优点是产量高、品 种多。
斜轧机
主要用于加工锥形断面的金属材料，其优点是能 够实现高速、高效的生产。
轧机的工作原理
金属材料进入轧机后，受到轧 辊的压缩和变形，使其形状和 尺寸发生变化。
通过调整轧辊之间的距离，可 以控制金属材料的变形程度， 从而达到所需的形状和尺寸。
在轧制过程中，还需对金属材 料进行冷却和润滑，以降低摩 擦和温度，提高产品质量。
挑战
随着全球市场竞争的加剧，轧钢工艺面临着节能减排、降低成本、提高产品质 量的挑战。同时，由于环保政策的加强，如何减少轧钢生产过程中的环境污染 和废弃物排放也成为亟待解决的问题。
新技术对轧钢工艺的影响与推动
新技术应用
数字化轧钢、智能制造、新材料技术等新技术的应用，使得轧钢生产过程更加高 效、精准和可控。例如，通过数字化技术，可以实现轧钢生产过程的实时监控和 优化控制，提高产品质量和生产效率。
轧制原理第一章第一讲
3) 稳定轧制阶段 轧件前端运行出轧辊后，一般情况下就不存在咬入问题了，
。 故此时为稳定轧制阶段,见图1(c)
a
(a)
(b)
(c)
图1 轧制过程三阶段示意
F0 1F1，F1 2 F2，F2 3 F3 ，Fn1 n Fn
而
n
F0 Fn 12 3 n
i
n p
i 1
有
p n
③ 压下率之间的关系
这里指积累压下率与道次压下率（与)之间的关系，根据定
义，积累压下率为 道次压下率为
h0 hn h0
1
h0 h0
h1
2
h1 h2 h1
n
1.1.2 变形区基本参数计算
1. 压下,宽展及延伸变形
设工件在轧制前的尺寸为及（断面积），轧制后变为及 （断面积），则变形区内的高度、宽度及长度方向的变形 参数可列为下表1-1
表1-1 各种变形参数的表示
压下
绝对变形 相对变形 变形系数 对数变形系数
h H h e1 h H H h
lnH h
2. 各参数之间的关系 ① 变形系数之间的关系：
根据体积不变条件，有 H B L h b l 1
h b l 1, 1 1, 也即 ln 1 ln ln 0
H BL
可见变形系数之间满足体积不变条件。
② 延伸系数之间的关系 这里指总延伸系数、道次延伸系数、平均延伸系数，即三者 之间的关系。根据定义，有
宽展 b b B e2 b B b B
lnb B
延伸 l l L e3 l L l L

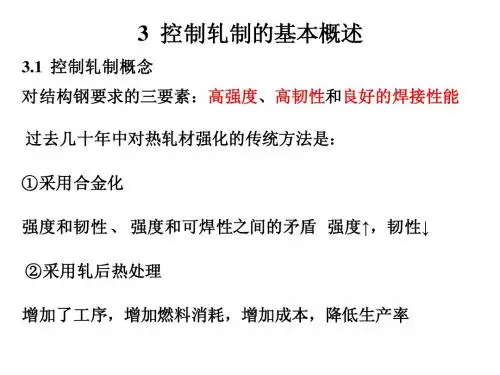

3.控制轧制的基本概念
六十年代后期：美国采用控制轧制工艺生产出 六十年代后期：美国采用控制轧制工艺生产出σs＞ 422MPa的含 钢板，用来制造大口径输油钢管。日 的含Nb钢板 用来制造大口径输油钢管。 的含 钢板， 本用控制轧制工艺生产出强度高，低温韧性好的钢板， 本用控制轧制工艺生产出强度高，低温韧性好的钢板， 并开发出一系列新的控制轧制工艺， 并开发出一系列新的控制轧制工艺，提出了相应的控 制轧制理论。这期间人们重视奥氏体再结晶行为的研 制轧制理论。 究，开始认识到未再结晶区轧制的重要性。 开始认识到未再结晶区轧制的重要性。 七十年代：完成了控轧三阶段， 、 、 应用逐步 七十年代：完成了控轧三阶段，Nb、V、Ti应用逐步 完善。 完善。
控轧分类 1．奥氏体再结晶区控制轧制（Ⅰ型控制轧制） 奥氏体再结晶区控制轧制（ 型控制轧制） 奥氏体再结晶区控制轧制 2．奥氏体未再结晶区控制轧制（Ⅱ型控制轧制） 奥氏体未再结晶区控制轧制（ 型控制轧制） 奥氏体未再结晶区控制轧制 3.（r+α）两相区控制轧制 （ ）
3.2 控轧工艺特点 一．控制加热温度 控制加热温度 二．控制轧制温 控制轧制温度 三．控制变形程度 控制变形程度 四．控制轧后冷却速度 控制轧后冷却速度 3.3 控轧的效应 一．提高综合性能 提高综合性能 既提高强度，又改善韧性，尤其是钢的 既提高强度，又改善韧性，尤其是钢的Tvs ↓↓ 二．简化工艺 简化工艺 三 . 节省合金元素 控制轧制可充分发挥Nb、 、 等微量合金元素的作用 控制轧制可充分发挥 、V、Ti等微量合金元素的作用 1
六十年代初：英国斯温顿研究所提出，铁素体 六十年代初：英国斯温顿研究所提出，铁素体微组织与性能之间的定量关系。 珠光体钢中显 微组织与性能之间的定量关系。 著名的Petch关系式明确表明了热轧时晶粒细化 关系式明确表明了热轧时晶粒细化 著名的 的重要性。 的重要性。 六十年代中期： 六十年代中期：英国钢铁研究会进行了一系列 研究：降碳改善塑性和焊接性能，利用 、 研究：降碳改善塑性和焊接性能，利用Nb、V 获得高强度， 对奥氏体再结晶的抑制作用以 获得高强度，Nb对奥氏体再结晶的抑制作用以 及细化奥氏体晶粒的各种途径。 及细化奥氏体晶粒的各种途径。
浅谈扎制生产工艺流程
浅谈轧制生产工艺流程一、概述轧制原理对正确进行工艺计算和孔型设计并正确分析、判断生产中经常发生的各种工艺问题是十分重要的。
运用理论解决生产实际问题，可以避免盲目实践的倾向。
然而，目前有关扎制理论的研究，大多局限于简单扎制过程。
这种研究结果对于板、带生产有一定实际意义，但对于线材生产来说就显得远远不够了。
线材生产是复杂的变形过程，金属在变形区的变形由于多变形量的参与而变得异常复杂。
另外，一般的理论论述局限在求一般数学解，用于解决生产实际问题尚有很大距离。
轧制就是通过两个旋转方向相反的扎辊之间的杂件，在高度上受到压缩，长度增加以改变其原来的断面尺寸和形状的过程。
经过多道次杂志最终实现所需断面和尺寸，并且通过扎制扎件可以获得好的机械性能。
同时，在生产过程中力求优质、高产、低消耗和最佳经济效果。
二、轧制工艺流程板坯由炼钢连铸车间的连铸机出坯辊道直接送到热轧车间板坯库，直接热装的钢坯送至加热炉的装炉辊道装炉加热，不能直接热装的钢坯由吊车吊入保温坑，保温后由吊车吊运至上料台架，然后经加热炉装炉辊道装炉加热，并留有直接轧制的可能。
连铸板坯由连铸车间通过板坯上料辊道或板坯卸料辊道运入板坯库，当板坯到达入口点前，有关该板坯的技术数据已由连铸车间的计算机系统送到了热轧厂的计算机系统，并在监视器上显示板坯有关数据，以便工作人员进行无缺陷合格板坯的核对和接收。
另外，通过过跨台车运来的人工检查清理后的板坯也需核对和验收，并输入计算机。
进入板坯库的板坯，由板坯库计算机管理系统根据轧制计划确定其流向。
常规板坯装炉轧制：板坯进入板坯库后，按照板坯库控制系统的统一指令，由板坯夹钳吊车将板坯堆放到板坯库中指定的垛位。
轧制时，根据轧制计划，由板坯夹钳吊车逐块将板坯从垛位上吊出，吊到板坯上料台架上上料，板坯经称量辊道称重、核对，然后送往加热炉装炉辊道，板坯经测长、定位后，由装钢机装入加热炉进行加热。
碳钢保温坑热装轧制：板坯进入板坯库后，按照板坯库控制系统的统一指令，由板坯夹钳吊车将板坯堆放到保温坑中指定的垛位。
轧制过程中的力学概述
处理，抓住一些主要影响因素，建立经验公式或图表。
USTB
University Of Science and Technology Beijing
影响轧制压力的主要因素分析
平均单位压力与以下两类因素有关： 第一类是塑性变形时由金属机械性能决定的因素； 第二类是影响应力状态的因素，接触摩擦、外端、轧件宽度及张力等。
USTB
University Of Science and Technology Beijing
2.轧制压力、轧制力矩及功率
轧制单位压力的概念
当金属在轧辊间变形时，在变形区内，沿轧辊与轧件接触面产生 接触应力通常将轧辊表面法向应力称为轧制单位压力，将切应力称为 单位摩擦力。
轧制时的平衡微分方程
USTB
University Of Science and Technology Beijing
轧制力矩及功率
轧制力矩：轧制力矩M可按力与力臂之乘积求得。 轧件对轧辊作用力分析
(1) 简单轧制情况下辊系受力分析 (2) 有张力作用时轧辊受力分析
USTB
简单轧制时轧件 对轧辊的作用力
轧制过程建成的综合条件
y n y
当 y>nβy时，轧制过程不能进行，并且轧件在轧辊上打滑。
轧制过程建成时的最大接触角与最大咬入角的比值可以由 合力移动系数n与摩擦角的比值决定。
y max =2 max
轧制过程建成的最大接触角是咬入时最大咬入角的两倍。 研究指出，轧制条件决定了ymax/max的比值变化在１～２之间。
University Of Science and Technology Beijing
轧件被轧辊咬入的条件
这个条件意味着只有当咬入时的摩擦角β等于或大于咬 入角时才能实现轧件进入辊缝的过程(β= 为咬入的临界条 件)。
冷轧–工艺概述
冷轧–工艺概述•本文探讨了冷轧的基本原理，以及为什么它在钢铁行业中起着如此重要的作用。
•如果您不确定冷轧的好处，那么本文将帮助您了解从该过程中可以获得哪些材料性能。
•冷轧有很多优点和好处-我们将对它们进行研究，并为您提供一些典型的应用。
基本冷轧工艺基本图简而言之，冷轧是一种工业加工过程，用于改变金属板材或线材的材料性能。
金属在两个压辊之间输送。
最终的机械性能会有所不同，具体取决于施加的应变程度。
冷轧的主要好处是可以使表面更光滑，尺寸精度更高并且硬度更高。
冷轧工艺轧制是钢铁工业的重要加工生产方式。
这是一个钢铁制造过程，涉及使金属通过一对辊。
滚动过程主要有两种类型：平板轧制–成品是板材型材轧制–成品是棒材或线材。
该过程始终从热轧开始。
热轧是指在通常高于900摄氏度（高于其重结晶温度）的温度下轧制钢的过程。
这样可以将钢板制成更大，更厚的尺寸，非常适合制造铁路轨道，大梁或大梁。
热轧与冷轧在进行冷轧之前，先对金属进行“酸洗”，这意味着将热轧形成的氧化皮从金属表面去除，否则会干扰加工过程。
冷轧采用热轧产品并进一步加工。
热轧后，将钢冷却至室温，然后以低于其重结晶温度的温度通过冷辊。
这种轧制过程称为退火，可减轻应力并导致更高的屈服强度和更高的硬度。
这是由于晶粒的重新定向和晶体结构中缺陷的产生，从而导致显微组织硬化。
冷轧机通常配有测厚仪，以检查钢从辊中出来时的厚度。
可逆式轧机的设计使钢可以反向旋转，并通过辊子向后推，渐次调整辊子距离，逐渐靠得更近，直到达到所需的厚度。
多机架轧机有三到六对辊子，每对辊子都经过预设，以一定的数值减小厚度，直到达到最终厚度。
通常，每次通过都会使厚度减少50％至90％。
由于高的压缩力和摩擦力，每次通过的温度都有可能高达250°C。
因此，必须使用冷却剂来使辊子和金属保持冷却和润滑。
为此通常使用油或水。
所得金属的厚度通常在0.12至2.5mm之间。
由于冷轧钢的厚度薄，因此可用于饮料罐或轻型汽车面板，轻型飞机等应用。
两相区控制轧制
适当的压下量可以促使钢材发生足够的变形，实现组织的优化和相变的控制。
轧制过程中的组织转变
奥氏体向铁素体的转变
在两相区内，随着温度的降低和应力的作用，奥氏体会逐渐 转变为铁素体。
相变过程
在轧制过程中，通过控制相变过程，可以获得不同比例的铁 素体和奥氏体组织，从而调整钢材的性能。
03
CHAPTER
3
拓展应用领域
积极探索两相区控制轧制在新能源、生物医学等 领域的应用，拓展其应用范围和价值。
05
CHAPTER
两相区控制轧制实验研究
实验设备与方法
实验设备
采用先进的轧制设备和控制系统，包 括轧机、加热炉、测温仪、测力系统 等。
实验方法
选取合适的实验材料，进行加热、轧 制、冷却等操作，并实时监测轧制过 程中的温度、压力等参数。
促进技术进步
两相区控制轧制是金属材料加工领域的一项重要技术，其发展推动 了相关领域的技术进步和产业升级。
两相区控制轧制的原理与技术发展
原理
两相区控制轧制的基本原理是在奥氏体和铁素体两相区进行轧制，通过控制轧制温度、轧制速度、道次变形量等 工艺参数，实现对金属材料的组织结构和性能的调控。
技术发展
随着科技的不断进步，两相区控制轧制技术也在不断发展完善。目前，两相区控制轧制技术已经广泛应用于钢铁、 有色金属等领域，成为提高材料性能、降低生产成本的重要手段。未来，两相区控制轧制技术将继续向着精细化、 智能化、绿色化的方向发展。
04
CHAPTER
两相区控制轧制的挑战与前 景
面临的挑战
技术难度大
两相区控制轧制涉及复杂的相变 和流动行为，需要精确控制温度、
应力和应变等参数，技术难度较 大。
一、轧钢概述 1轧钢的分类 轧钢是将炼钢厂生产的钢锭或连铸钢坯轧
一、轧钢概述1.轧钢的分类轧钢是将炼钢厂生产的钢锭或连铸钢坯轧制成钢材的生产过程，用轧制方法生产的钢材，根据其断面形状，可大致分为型材、线材、板带、钢管、特殊钢材类。
轧钢的方法，按轧制温度的不同可分为热轧与冷轧；按轧制时轧件与轧辊的相对运动关系可分为纵轧、横轧；按轧制产品的成型特点可分为一般轧制和特殊轧制。
旋压轧制、弯曲成型都属于特殊轧制。
轧制同其他加工一样，是使金属产生塑性变形制成产品。
不同的是，轧钢工作是在旋转的轧辊间进行的。
2.轧钢设备轧钢机分为两大部分，轧机主要设备或轧机主机列、辅机和辅助设备。
凡用以使金属在旋转的轧辊中变形的设备，通常称为主要设备。
主要设备排列成的作业线称为轧钢机主机列。
主机列由主电动机、轧机和传动机械3部分组成。
轧机按用途分类有初轧机和开坯机、型钢轧机(大、中、小和线材)、板带机、钢管轧机和其他特殊用途的轧机。
轧机的开坯机和型钢轧机是以轧辊的直径标称的(如650轧机、800轧机等)，板带轧机是以轧辊辊身长度标称的(如1 580轧机、1 780轧机等)，钢管轧机是以能轧制的钢管的最大外径标称的(76 mm连轧管机组、140 mm 连轧管机组等)。
轧机也可按轧辊的排列和数目分类(如：二辊式、三辊式等)，或按机架的排列方式分类(如：单机架、横列式、多列式等)。
轧钢辅助设备包括轧制过程中一系列辅助工序的设备。
如原料准备、加热、翻钢、剪切、卷取、矫直、冷却、探伤、热处理、酸洗等设备。
起重运输设备有吊车、运输车、辊道和移送机等。
附属设备有供、配电，轧辊车磨，润滑，供、排水，供燃料，压缩空气，液压，清除氧化铁皮，机修，电修，排酸，油、水、酸的回收，以及环境保护等设备。
3.主要危险有害因素及危险场所轧钢生产过程中的主要危险有害因素有：高温加热设备、高温物流、高速运转的机械设备、煤气氧气等易燃易爆和有毒有害气体、电器和液压设施、能源和起重设备，以及作业高温、噪声和烟雾影响等。
主要危险场所主要有：一是有煤气等易燃易爆气体的加热炉区域、煤气和氧气管道等；二是有易燃易爆液体的液压站、稀油站等；三是有高压配电的主电室、电磁站等；四是有高温运动轧件和可能发生飞溅金属或氧化铁皮的轧机、运输辊道(链)、热锯机、卷取机等；五是有辐射伤害危险的测厚仪、凸度仪等；六是有易发生起重伤害的起重机；七是有积存有毒或有窒息性气体或可燃气体的氧化铁皮沟、坑或下水道等场所。
铸造工艺与轧制工艺-概述说明以及解释
铸造工艺与轧制工艺-概述说明以及解释1.引言1.1 概述概述部分的内容可以从以下方面着手：铸造工艺和轧制工艺作为两种常见的金属加工工艺，在工业生产中扮演着重要的角色。
铸造工艺主要指的是通过将熔化的金属或合金倒入模具中，使其在固化后得到所需形状的零部件或产品。
而轧制工艺则是将金属通过一系列的轧制过程，使其逐渐变薄并得到所需的形状和尺寸。
铸造工艺的优点在于可以制造出复杂形状的零部件和大型构件，具有较好的加工性能和成本效益，能够适应不同金属和合金的铸造需求。
铸造工艺常用于制造汽车发动机、飞机零部件、工业机械以及一些压力容器等工业产品。
轧制工艺则是在金属材料的加工过程中，通过连续轧制使其逐渐改变截面形状和尺寸，以达到所需的机械性能和表面质量。
轧制工艺广泛应用于金属材料的生产和加工领域，如制造钢材、铝材、铜材等。
与铸造工艺相比，轧制工艺具有高精度、高效率、高质量等特点。
本文将重点对比和分析铸造工艺与轧制工艺的异同之处。
通过对两种工艺的概述以及关键要点的介绍，可以更好地了解它们在金属加工中的应用和优缺点。
最后，结合当前技术的发展趋势，展望铸造工艺和轧制工艺在未来的发展前景，以期为相关行业的科研和生产提供参考和借鉴。
1.2文章结构1.2 文章结构本文主要对比和探讨了铸造工艺与轧制工艺两个相关领域的工艺技术。
文章分为四个主要部分，包括引言、铸造工艺、轧制工艺和结论。
引言部分首先对整篇文章进行了简要的概述，介绍了铸造工艺和轧制工艺的基本概念和应用领域。
接着，文章说明了本文的文章结构和内容安排，给读者提供了整体的导引。
铸造工艺部分主要介绍了铸造工艺的概述，并阐述了铸造工艺的一些关键要点。
其中，铸造工艺要点1详细介绍了铸造工艺的原理和基本流程，包括模具制备、熔炼、浇注和冷却等工序。
铸造工艺要点2则讨论了不同类型的铸造工艺，比如压力铸造、砂型铸造和投掷铸造等，并分析了它们各自的优势和适用范围。
最后，铸造工艺要点3探讨了铸造工艺的一些常见问题和挑战，如气孔、缩孔和热裂纹等，并提出了相应的解决方案。
环件轧制技术及其在国内的应用
四、环件轧制技术的关键技术
2、轧制工艺：轧制工ቤተ መጻሕፍቲ ባይዱ是实现环件轧制过程的关键环节，包括坯料准备、加 热、变形、冷却等多个工序。合理的轧制工艺能够提高生产效率、降低能耗、保 证产品质量。
三、环件轧制技术在国内的发展历程
2、吸收阶段：20世纪70年代至80年代，我国环件轧制技术进入了吸收阶段。 这一阶段的主要任务是在引进的基础上，根据国内市场需求和资源条件，进行工 艺技术的消化吸收和设备改造。通过这一阶段的发展，我国环件轧制技术的整体 水平得到了显著提高。
三、环件轧制技术在国内的发展历程
四、环件轧制技术的关键技术
3、模具设计：模具是环件轧制过程中的重要装备，其设计水平直接影响产品 质量和生产成本。模具设计需要充分考虑材料性能、变形特点、使用寿命等多个 因素，以达到优化生产过程和提高产品质量的目的。
五、环件轧制技术的应用前景
五、环件轧制技术的应用前景
随着科学技术的不断进步和国民经济的持续发展，环件轧制技术的应用前景 十分广阔。未来，我国环件轧制技术将面临以下发展趋势：
五、环件轧制技术的应用前景
3、智能化、自动化：随着工业4.0和智能制造的推进，智能化、自动化将成 为未来环件轧制技术的发展趋势。通过引入先进的传感器、控制系统和机器人等 技术，实现环件轧制的自动化和智能化生产，提高生产效率和产品质量。
五、环件轧制技术的应用前景
4、绿色环保：未来环件轧制技术的发展将更加注重环保和可持续发展。采用 节能减排技术、优化生产工艺、使用环保材料等将成为发展的重要方向，以实现 绿色生产和社会可持续发展。
棒材直接轧制
棒材直接轧制
（原创实用版）
目录
1.棒材直接轧制的概述
2.棒材直接轧制的优点
3.棒材直接轧制的应用领域
4.棒材直接轧制的发展前景
正文
一、棒材直接轧制的概述
棒材直接轧制是一种将金属材料通过轧制设备直接加工成棒材的工
艺方法。
这种工艺在金属加工领域具有广泛的应用，特别是在钢铁、铜、铝等金属的生产和加工过程中。
棒材直接轧制不仅能够提高金属材料的利用率，降低生产成本，还能提高产品的质量和性能。
二、棒材直接轧制的优点
1.提高金属材料的利用率：棒材直接轧制工艺能够充分地利用金属材料，减少浪费，提高材料的利用率。
2.降低生产成本：由于棒材直接轧制工艺的简化，减少了中间环节，降低了生产成本。
3.提高产品质量：棒材直接轧制工艺能够提高产品的尺寸精度和表面质量，提高产品的质量。
4.提高生产效率：棒材直接轧制工艺能够实现连续生产，提高生产效率。
三、棒材直接轧制的应用领域
棒材直接轧制工艺在钢铁、铜、铝等金属的生产和加工过程中得到广
泛应用。
特别是在建筑、机械制造、汽车制造等行业，对棒材的需求量大，对棒材的质量和性能要求高，棒材直接轧制工艺具有重要的应用价值。
四、棒材直接轧制的发展前景
随着我国经济的发展，对金属材料的需求将持续增长，对棒材直接轧制工艺的要求也将越来越高。
铝箔轧制基础知识培训
铝箔轧制基础知识培训目录一、轧制概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31.铝箔轧制定义及重要性．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32.轧制技术的发展历程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．43.轧制技术分类及应用领域．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5二、铝箔轧制基础知识．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．71.铝箔轧制的基本原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 1.1 定义及原理概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．81.2 轧制过程中的主要参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．92.铝箔轧制的工艺特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 2.1 铝箔材质特性对轧制的影响．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．122.2 不同工艺对铝箔性能的影响．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15三、轧制设备与工艺装备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．161.铝箔轧机介绍及性能特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 1.1 铝箔轧机的种类与结构．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．181.2 设备性能参数及选型原则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．192.辅助设备与工艺装备概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21 2.1 常见的辅助设备及其作用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22 2.2 工艺装备的选择与使用方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23四、铝箔轧制操作技术．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．241.轧制前的准备工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25 1.1 原料准备与检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．261.2 设备检查与调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．272.轧制过程中的操作技巧．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27 2.1 轧制参数的调整与优化．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．292.2 异常情况处理及安全操作规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．303.轧制后的产品处理与检测．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31 3.1 产品处理流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．333.2 产品检测方法与标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．34五、质量控制与安全管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．351.质量控制体系建立与实施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．36 1.1 质量标准与检测要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．371.2 质量问题的分析与解决．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．382.安全生产管理与操作规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．40 2.1 安全生产标准与要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．412.2 安全操作规范及应急处理措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．42六、培训考核与提升建议．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．431.培训考核体系建立与实施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．44 1.1 培训内容与考核方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．461.2 培训效果评估与反馈机制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．462.个人能力提升建议与职业规划指导．．．．．．．．．．．．．．．．．．．．．．．．．482.1 学习资源推荐与学习方法建议．．．．．．．．．．．．．．．．．．．．．．．．．．．．492.2 职业规划指导与发展方向建议．．．．．．．．．．．．．．．．．．．．．．．．．．．．51一、轧制概述轧制是一种通过压力改变金属材料形状和尺寸的金属加工工艺。
无缝钢管的轧制
硬度检测
检测无缝钢管的硬度，以评估其材料的硬度和工艺处理效果。
06
无缝钢管的未来发展与 挑战
新技术应用
01
自动化和智能化技术
02
新材料应用
随着工业4.0和智能制造的发展，无缝 钢管轧制过程将更加自动化和智能化 ，提高生产效率和产品质量。
随着新材料技术的不断发展，新型材 料如高强度、高耐腐蚀性、高导电性 等材料将逐渐应用于无缝钢管的生产 中，满足更广泛的应用需求。
03
高效轧制技术
研究和发展更高效的轧制技术，如高 速轧制、低温轧制等，以降低能耗和 减少生产成本。
环保要求
严格的环境法规
随着全球环保意识的提高，各国政府将制定更为严格的环保法规， 要求无缝钢管行业降低污染排放和提高资源利用率。
绿色生产技术
无缝钢管企业需要积极推广和应用绿色生产技术，如废气处理、废 水循环利用等，以实现清洁生产和可持续发展。
根据无缝钢管的用途和要求选 择合适的表面处理方法
外观检测
01
02
03
表面质量
检查无缝钢管表面是否光 滑、无划痕、无裂纹、无 气泡等缺陷。
颜色均匀性
检查无缝钢管的颜色是否 均匀一致，无明显色差。
弯曲度
检查无缝钢管的直线度和 弯曲度，确保满足工艺要 求。
轧辊调整
轧辊间距
01
根据不同规格和工艺要求，调整轧辊间距，确保钢管的壁厚和
直径符合标准。
轧辊硬度
02
选择合适的轧辊硬度，以适应不同材质和规格的钢锭，提高轧
制效率和产品质量。
轧辊平衡
03
确保轧辊在高速旋转时保持平衡，减少振动和噪音，延长轧辊
使用寿命。
03
无缝钢管的轧制过程
3.2 轧制
缝隙，产生压缩变形，主要在长度
方向产生延伸的过程。
轧制演示
•
轧制的目的
成形 改质、提高性能
• 轧制得到广泛应用，大部分金属以轧态使用。如：
• 钢材 90% • 铝及合金 35—45% • 铜及合金 60—70%
压下系数 h0 h1 压下率 h h 100% 0 l1 延伸系数 l0 宽展b b1 b0
2. 轧制过程的金属流动
设：轧件无宽展，垂直截面水平流动速度相同，则按体积不变条件可知， 变形区流动速度变化： • • • 在轧辊入口：金属的流动速率 < 轧辊表面圆周速度 在轧辊出口：金属的流动速率 > 轧辊表面圆周速度 则在变形区存在一个金属流速 = 轧辊表面园周速度的地方→中性面
B/H的大小代表了生产技术的难度。
（2）分类 ① 板带材按厚度分为三大类：
中4 ~ 20m m 中厚板 厚20 ~ 60m m 特厚 60m m 薄板和带材0 2 ~ 4m m 极薄带材和薄材0 001~ 0 2m m
② 按用途可分为：
进，在固定的顶头作用下，穿成 空心毛管。
② 轧管： 穿孔机形成的毛管表面极不平整，尺寸精度差。因此，要在 自动轧管机上轧成薄壁荒管，然后，再经2-3道次轧制到成
品壁厚。总延伸率1.8-2.2
③ 均整 消除荒管的内外表面缺陷和椭圆度、壁厚均匀化。
用带芯棒斜轧方法完成。均整后管材直径扩大3-9%，
长度缩短1-6%
在简单轧制情况下，驱动两辊的轧制力矩
M M1 M 2
M pRh(b0 b1 )
纯铝轧制方案
纯铝轧制方案概述本文将介绍一个纯铝轧制方案，该方案适用于纯铝的生产过程。
纯铝是一种高纯度的铝材料，具有良好的导电性、导热性和耐腐蚀性，广泛应用于电子、航空航天、汽车等领域。
纯铝轧制是将初始铝锭通过轧机加工成不同规格和形状的铝板、铝带或铝箔的过程。
设备和工艺流程设备•铝锭熔炼炉：用于将铝原料熔化成铝液的设备。
•轧机：通过对熔化的铝液进行轧制，实现将铝液加工成铝板、铝带或铝箔的设备。
•热处理炉：对加工后的铝产品进行热处理，提高其力学性能。
•过程控制系统：用于监控和控制整个轧制过程的设备和软件。
工艺流程1.铝锭熔炼：将精选的铝原料加入铝锭熔炼炉中，在高温下将其熔化成铝液。
2.铝液处理：对铝液进行除渣、脱气等处理，确保铝液的纯度和质量。
3.连铸：将处理过的铝液浇铸成铝辊坯。
4.预热和热轧：将铝辊坯送入轧机进行预热，然后在轧机的作用下，将铝辊坯轧制成所需的厚度和宽度。
5.冷轧：冷轧是指在轧制过程中通过冷却设备将铝板继续进行轧制，使其逐渐变薄，达到所需的厚度。
6.热处理：将轧制后的铝板进行热处理，提高其力学性能。
7.切割和包装：将经过热处理的铝板按照客户需求进行切割，并进行包装和标识，以便出售和运输。
工艺参数和参数调整工艺参数•温度：轧机的预热温度、轧制温度等。
•压力：轧机的压力参数。
•速度：轧机的轧制速度。
•加工道次：轧机的轧制道次。
参数调整在实际生产中，需要根据铝原料的不同特性和产品规格的要求，调整轧制方案的参数。
调整的主要目的是： - 控制铝板的厚度和宽度，以满足产品规格的要求。
- 提高轧制效率，减少生产成本。
调整参数时，需要根据实际生产情况进行试验和优化，不断改进和调整方案。
质量控制质量检测•厚度检测：使用测厚仪等设备测量铝板的厚度，确保其达到产品规格要求。
•宽度检测：使用宽度测量仪等设备测量铝板的宽度，确保其达到产品规格要求。
•表面质量检测：通过人工目测或使用表面缺陷检测设备，检测铝板的表面质量，确保其无明显的缺陷和损伤。
轧钢概述.doc
6 轧钢6.1轧钢概述在钢铁工业生产中，绝大多数钢材是经压力加工制成的。
所谓压力加工，就是用不同的工具，对金属施加压力，使之产生塑性变形，制成一定形状产品的加工方法。
压力加工方法很多，有轧制、锻造、冲压、挤压、冷拔、热扩和爆炸成型等，但通过轧制成材的约占90%。
轧钢生产是钢铁工业生产的最终环节，轧钢产品生产不仅要从产品外形尺寸和内部质量上满足用户的要求，而且要使前面工序提供的原料尽可能多地转化为合格钢材，减少重复加工和提高轧钢的成材率。
几种压力加工方法见如下示意图：6.1.1轧制钢材的品种当今世界轧制钢材的品种很多，一般可分为板、管、型、线、丝五大类，每一大类中又可分为若干品种。
以板、管、型三类钢材为例，各类中所含钢材品种的分法和表示方法分别简述如下：(1)钢板（带钢）板带的品种规格以其厚度（mm）X宽度（mm）表示。
板带的品种：1)按厚度可分为薄板和厚板。
依据待发布的国家标准，薄板的厚度范围为0.2~3mm，厚板的厚度范围为＞3mm~20mm。
依据原来的分类，薄板的厚度范围＜4mm，中板的厚度范围为4~25mm，厚板的厚度范围为26~60mm，特厚板的厚度范围＞61mm。
2)按生产方法可分为热轧板带和冷轧板带。
3)按表面特征可分为镀锌板、镀锡板、复合板、花纹板等。
4)按用途可分为锅炉板、造船板、装甲板、汽车板、屋面板、结构板和电工钢板（硅钢片）等。
钢板可切成一定长度的单张供应，也可成卷供应。
(2)钢管钢管的品种规格：圆形钢管以外径（mm）X壁厚（mm）表示，方形钢管以外边长（mm）X壁厚（mm）表示，矩形钢管以外边宽（mm）X外边高（mm）X壁厚（mm）表示。
1)按生产方法可分为轧制钢管和焊接钢管。
轧制无缝钢管又可进一步分为热轧管、冷轧管、冷拔管和挤压管。
焊接钢管又可进一步分为炉焊管、电阻焊管和电弧焊管；同时又可按焊缝分为直缝焊管和螺旋焊管。
2)按用途可分为管线用管、热工设备用管（如锅炉管）、机械结构用管（如轴承钢管）、石油与地质钻探用管（如石油钻探管、石油套管）、化学工业管（如石油裂化管）、特殊用途钢管（如不锈钢管、耐热钢管、耐酸钢管、注射器针管）。
轧制概述与工艺
本课程讲授的主要内容： ●轧制概述 ●轧制过程中的力学概述
●轧制过程中的金属变形
●轧制后续的处理技术及设备概述
2
轧制概述
1.轧制概述 2.我国轧钢技术发展 3.无头轧制技术 4.今后我国轧钢领域的发展方向
3
绪论
轧制过程是由轧件与轧辊之间的摩擦力将轧件拉 进不同旋转方向的轧辊之间使之产生塑性变形的过程。
轧制新技术新工艺概述
新一代TMCP技术 无头轧制技术
边部温度控制技术 连铸坯热送热装 无酸洗除鳞技术 板厚、板形自动控制系统 轧制-激光焊接技术
宽厚板轧制
● ● ● ● -
热连轧
● ● ● ● ● -
38
冷轧 棒线材轧制
-
●
-
●
-
-
-
●
●
-
●
-
●
-
39
4.今后我国轧钢领域的发展方向 轧钢领域要向提高热装温度和热装率，开
——咬入角，轧件被咬入轧辊时轧件和轧辊最先
接触点（实际上为一条线）和轧辊中心的连线与 两轧辊中心连线所构成的角度；
l——接触弧长的水平投影，也叫变形区长度；
F ——接触面水平投影面积，简称接触面积；
l/hm ——变形区形状参数，hm=(H+h)/2（变形
区平均高度)。
简单轧制（理想轧制）
为了便于进行研究分析，对一些轧制条件作出假设和
4
金属材料尤其是钢铁材料的塑性加工，90%以上是通过 轧制完成的。由此可见，轧制工程技术在冶金工业及国民 经济生产中占有十分重要的地位。
5
轧制工艺按照产品类型可以分为板带轧制、管材轧 制、型材轧制以及棒、线材轧制四种基本类型；按生 产工艺可以分为热轧和冷轧工艺；按厚度可分为薄板 ( 厚 度 <4mm) 、 中 板 ( 厚 度 4~20mm) 、 厚 板 ( 厚 度 20~60mm)、特厚板(厚度>60mm，最厚达700mm)。 在实际工作中，中板和厚板通称为“中厚板”。
金属的轧制教材教学课件
绿色环保型轧制技术
绿色环保型轧制技术概述
介绍绿色环保型轧制技术的定义、原理、特点等基础知识。
绿色环保型轧制技术发展现状
分析当前绿色环保型轧制技术的发展状况，包括主要技术、应用领域、产业规模等。
绿色环保型轧制技术关键问题及解决方案
探讨绿色环保型轧制技术面临的关键问题，如能源消耗、废弃物处理、环境影响等，并提出相应的解决 方案。
操作不规范或失误，如调整不 及时、参数设置错误等，也可
能造成轧制缺陷。
预防措施与处理方法
01 严格原料检验 对原料进行严格的质量检验和控制，确保原料质量符 合要求。
02 加强设备维护 定期对轧机进行维护和保养，确保设备处于良好状态 。
03
优化工艺参数
根据金属材料的特性和轧制要求，优化加热制度、轧 制规程和冷却方式等工艺参数。
4. 实验后应及时清理现场，保持实验 室整洁。
数据记录和处理方法
01
数据记录
02
1. 记录实验材料的初始厚度、宽度、长度等尺寸参数；
2. 记录轧制过程中的轧制力、轧制速度、轧辊温度等实时数据；
03
数据记录和处理方法
• 记录轧制后金属板材的厚度、宽度、长度等尺寸参数，以及组织观察和力学性能测试结果。
改善组织性能。
03
组织结构对金属性能的影响
金属的组织结构对其力学性能、耐蚀性能等具有重要影响。
力学性能变化规律
轧制过程中的加工硬化
在轧制过程中，金属的加工硬化现象会导致其强度、硬度提高， 而塑性、韧性降低。
轧制后的力学性能变化
轧制完成后，金属的力学性能会得到显著改善，如强度、韧性提高 等。
力学性能与组织结构的关系
性能缺陷
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
25
University Of Science and Technology Beijing
连续轧制时各机架与轧件的关系示意图
USTB
26
University Of Science and Technology Beijing
（2）先进装备的投产, 大大提高我国轧制产品的精度和质量
我国宝钢、武钢、鞍钢等一批重点企业先进装备的 投产, 在自动控制和检测仪表上都达到了国际先进水平, 在产品尺寸精度上, 热连轧板带材生产的厚度精度在带 钢全长98%以上达到±30～40μ m, 板形精度达到30～ 40IU。冷轧板带厚度精度达到±4～6μ m, 板形精度达 到6～7IU, 无取向硅钢厚度精度达到±3.5μ m, 板形精 度达到6IU。
USTB
20
University Of Science and Technology Beijing
我国在“九五”及以后轧钢发展的重点是围绕解 决宽厚板、宽薄板、不锈钢板、镀锌板、冷轧硅钢、 深冲板、镀锡板、无缝管等长期短缺的品种问题, 普 钢企业发展大高炉、大转炉、全连铸、连轧或半连轧 技术装备, 特钢企业发展超高功率电炉、精炼、连铸、 连轧“四位一体”的工艺装备。到2000年时,钢材产量 已经达到了1亿t以上; 综合成材率88%;连铸比70%;小 型型钢连轧比50%;钢材品种市场满足率90%以上;板管 比45%以上;50%的钢材实物质量达到了发达国家水平。
USTB
29
University Of Science and Technology Beijing
2）边部遮蔽技术
边部遮蔽技术是在层流冷却系统设置挡水装置，通 过对钢板边部一定范围进行遮蔽，使精轧机组轧出的 带钢横向温度均匀分布。这项技术对宽幅的中厚板和 热轧带钢具有重要作用。中厚板Acc系统已经广泛应用。 日本早年提出过在热轧带钢轧机上使用此种方法，近 年SMS也提出了生产高强钢的热轧带钢轧机横向温度 控制的边部遮蔽方案，我国马钢2250轧机率先采用了 这一技术，如下图所示。
USTB
University Of Science and Technology Beijing
轧制变形区：
轧制变形区是指轧制时，轧件在轧辊作用下发生 变形的体积。实际的轧制变形区分成弹性变形区、 塑性变形区和弹性恢复区三个区域 。
USTB
University Of Science and Technology Beijing
USTB
6
University Of Science and Technology Beijing
USTB
7
University Of Science and Technology Beijing
1.轧制过程：
将金属坯料通过一对旋 转轧辊的间隙（各种形状）， 因受轧辊的压缩使材料截面 减小，长度增加的压力加工 方法，这是生产钢材最常用 的生产方式，主要用来生产 型材、板材、管材。
3.无头轧制技术
USTB
32
University Of Science and Technology Beijing
所谓无头轧制技术是指粗轧后带坯在进入精轧机 前，与前一根带坯的尾部焊接起来，并连续不断地 通过精轧机。这种技术扩大了传统热带轧机的轧制 范围，可批量生产0.8mm的超薄带钢。
无头轧制技术最早是日本川崎千叶厂在3号热连 轧机上首先开发的，于1996年8月生产出0.8mm厚的 热轧带钢。目前千叶厂采用无头轧制技术生产超薄 带钢的产量占总产量的比例接近1/3。
USTB
21
University Of Science and Technology Beijing
进入新世纪以来, 我国钢铁工业在国民经济旺盛需 求推动下一直持续增长钢材结构调整已初见成效。总括 近几年来的轧钢技术进步, 可以大致归纳为以下几个方 面:
USTB
22
University Of Science and Technology Beijing
USTB
28
University Of Science and Technology Beijing
1） 边部加热技术
边部加热技术是利用感应加热方式，对处于粗轧机 和精轧机之间的中间料实施边部补热，使进入精轧机 组之前的中间料横向温度均匀。日本的一些热轧带钢 厂均在粗轧机组和精轧机组之间安装边部了加热器等 补热装置，对轧件横向温度的均匀性进行控制。对硅 钢等产品，边部加热对防止边部裂纹具有重要的作用。 我国宝钢1580热连轧机、马钢新近引进的2250热连轧 机也引进了这项技术。
影近似为梯形。
University Of Scienc描述变形区的参数
——咬入角，轧件被咬入轧辊时轧件和轧辊最先
接触点（实际上为一条线）和轧辊中心的连线与 两轧辊中心连线所构成的角度；
l——接触弧长的水平投影，也叫变形区长度；
F ——接触面水平投影面积，简称接触面积；
USTB
30
University Of Science and Technology Beijing
（3）节能技术与装备迅速推广应用
除连铸坯热装热送比不断提高以外, 蓄热式加热与 汽化冷却等节能技术与装备迅速推广应用, 取得了显著 降低轧钢工序能耗的良好效果。
USTB
31
University Of Science and Technology Beijing
l/hm ——变形区形状参数，hm=(H+h)/2（变形
区平均高度)。
USTB
University Of Science and Technology Beijing
简单轧制（理想轧制）
为了便于进行研究分析，对一些轧制条件作出假设和
简化，建立一个理想的轧制模型，这就是简单理想轧制过 程，即上下轧辊直径相同、均为传动辊、转速相等、轧辊 为圆柱形刚体，轧件金属为均匀连续体，轧制时变形均匀， 轧件为平板。
USTB
23
University Of Science and Technology Beijing
连续式冷、热连轧已经成为板带生产的主体, 酸 洗—冷连轧联合机组(CDCM) 已成为我国冷轧机建设的 主流, 成为增加冷轧板带产能的主力, 先后已经有近 10条CDCM线投入生产,并且在鞍钢首先实现了1780mm 酸洗—冷连轧机组的国内独立设计, 实现了首条国产 化的机组建设。
USTB
University Of Science and Technology Beijing
轧制过程的最基本形式
除Ｙ型轧机、行星轧机等形式轧机外，轧件承受压缩产 生塑性变形是在一对工作辊之间完成的，这是轧制过程的最 基本形式。
USTB
University Of Science and Technology Beijing
USTB
33
University Of Science and Technology Beijing
无头轧制的目的：
◆提高穿带效率 采用由最多15块中间坯组成的无头轧制，几乎不发生
蛇行现象并可实现稳定轧制; ◆提高质量稳定性和成材率 整个带卷保持恒定张力实现稳定轧制可显著提高板厚
精度。超薄热带的厚度精度可达±30μ m，合格率超过99%; ◆几乎不发生板带头部到达卷取机前这段约150m长的尺
轧制工艺按照产品类型可以分为板带轧制、管材轧 制、型材轧制以及棒、线材轧制四种基本类型；按生 产工艺可以分为热轧和冷轧工艺；按厚度可分为薄板 ( 厚 度 <4mm) 、 中 板 ( 厚 度 4~20mm) 、 厚 板 ( 厚 度 20~60mm)、特厚板(厚度>60mm，最厚达700mm)。 在实际工作中，中板和厚板通称为“中厚板”。
USTB
轧钢车间分布示意图
17
University Of Science and Technology Beijing
USTB
轧钢工艺流程图
18
University Of Science and Technology Beijing
2.我国轧钢技术发展
80年代以来,我国钢铁工业取得了举世瞩目的发展。 1995年产钢9400万t,其中连铸4400万t,连铸比47%;生 铁 10171 万 t; 钢 材 8000 万 t; 铁 合 金 339 万 t; 焦 炭 ( 机 焦)7270万t;铁矿石24935万t; 是世界第一产铁大国, 第二产钢大国及第一产铁合金大国。
轧制概述
1.轧制概述 2.我国轧钢技术发展 3.无头轧制技术 4.今后我国轧钢领域的发展方向
USTB
3
University Of Science and Technology Beijing
绪论
轧制过程是由轧件与轧辊之间的摩擦力将轧件拉 进不同旋转方向的轧辊之间使之产生塑性变形的过程。
USTB
4
接触面积：
接触面积是指轧制时轧辊与轧件实际接触面积的水平投影， 这是计算轧制压力时非常重要的参数。
USTB
15
University Of Science and Technology Beijing
轧辊模型
USTB
万能轧机
16
University Of Science and Technology Beijing
University Of Science and Technology Beijing
金属材料尤其是钢铁材料的塑性加工，90%以上是通过 轧制完成的。由此可见，轧制工程技术在冶金工业及国民 经济生产中占有十分重要的地位。
USTB
5
University Of Science and Technology Beijing
寸和板形不良或非稳定轧制引起的质量不良。
USTB
University Of Science and Technology Beijing
