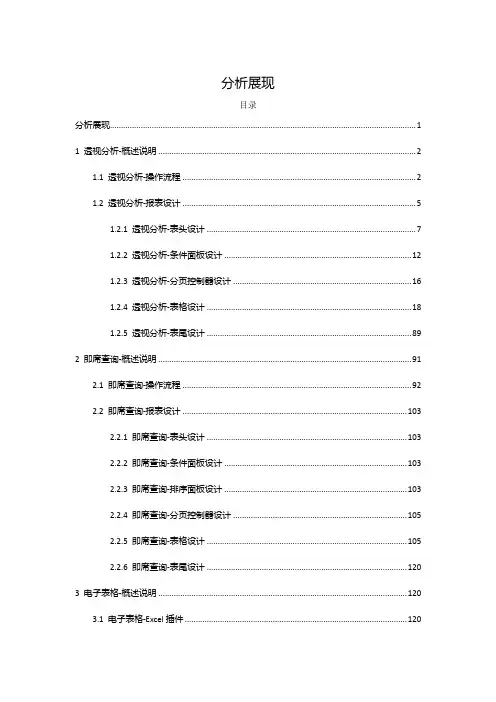

smartbi使用手册-简易版
分析展现目录分析展现 (1)1 透视分析-概述说明 (2)1.1 透视分析-操作流程 (2)1.2 透视分析-报表设计 (5)1.2.1 透视分析-表头设计 (7)1.2.2 透视分析-条件面板设计 (12)1.2.3 透视分析-分页控制器设计 (16)1.2.4 透视分析-表格设计 (18)1.2.5 透视分析-表尾设计 (89)2 即席查询-概述说明 (91)2.1 即席查询-操作流程 (92)2.2 即席查询-报表设计 (103)2.2.1 即席查询-表头设计 (103)2.2.2 即席查询-条件面板设计 (103)2.2.3 即席查询-排序面板设计 (103)2.2.4 即席查询-分页控制器设计 (105)2.2.5 即席查询-表格设计 (105)2.2.6 即席查询-表尾设计 (120)3 电子表格-概述说明 (120)3.1 电子表格-Excel插件 (120)3.1.1 电子表格-插件安装 (121)3.1.2 电子表格-登录登出 (124)3.2 电子表格-操作流程 (129)3.3 电子表格-报表设计 (133)3.3.1 电子表格-表格设计 (136)3.3.2 电子表格-表尾设计 (148)1透视分析-概述说明透视分析采用“类Excel数据透视表”的设计，多维分析不再需要建立模型，就能够组合维度、汇总计算、切片、钻取，洞察数据。
不仅如此，任何字段都可直接作为输出字段或筛选条件，轻松实现对数据的查询与探索。
1.1透视分析-操作流程透视分析的操作流程如下：按照以上流程完成透视分析定制后，用户可以将其关注的透视分析添加到我的空间中，进行快捷浏览。
1，新建透视分析2，选择数据来源选择数据来源是透视分析定义的数据基础。
透视分析支持二类数据来源：业务主题和数据集，通过双击或“单击+确定”字段选择字段选择用于选择并确定透视分析需要展现的字段，是透视分析的基础。
透视分析字段的选择涉及可选资源区、待选列区、行列度量区这三个区域：这三个区域的说明如下表：条件选择条件选择是指为当前透视分析设置条件选项，达到过滤数据的效果。
数据透析表的数据透视图数据透明度设置与列宽调整
数据透析表的数据透视图数据透明度设置与列宽调整在数据分析中，透析表和透视图是常用的工具，可以帮助我们更好地理解和展示数据的特征和趋势。
除了基本的数据聚合和分组功能，透析表和透视图还提供了一些高级的设置选项，例如数据透明度和列宽调整。
本文将详细介绍如何在数据透析表的透视图中设置数据透明度和调整列宽，以更好地呈现数据。
首先，让我们来了解一下数据透析表以及透视图的基本概念。
数据透析表是一种数据分析工具，它能够将复杂的数据集进行透视操作，以便进行更深入的数据分析和理解。
透析表提供了行和列的分组、计算和筛选功能，以及数据的交叉汇总和统计分析。
而透视图则是透析表中展示数据的一种方式，它可以将数据以表格的形式展示出来，并对数据进行汇总、计算和筛选。
在透视图中设置数据透明度可以使数据显示更加清晰和易读。
透明度是指图像或对象的可见程度，对于数据透析表的透视图来说，透明度的设置可以使数据的颜色和边框透明，从而减少杂乱的视觉干扰，突出数据的重点和特征。
要设置数据透明度，可以依次点击透视图上的“格式”选项卡，然后选择“数据透明度”。
在弹出的对话框中，可以通过拖动滑块来调整数据的透明度。
根据需要，可以选择将透明度设置为较高或较低，以便更好地展示数据的重要信息。
此外，调整列宽也是数据透析表中常用的操作之一。
当数据量较大或者有长文本内容的时候，透视图中的列宽可能会不够宽，导致数据显示不全，影响数据的分析和理解。
为了调整列宽，可以将鼠标指针放在透视图的列标题上，然后双击鼠标左键，即可自动调整列宽以适应数据的长度。
如果需要手动调整列宽，可以将鼠标指针放在列之间的边界上，然后按住鼠标左键拖动，直到调整到合适的宽度为止。
除了上述常见的操作，数据透析表的透视图还提供了一些其他的设置选项，如排序、筛选、汇总和计算等。
排序功能可以按照指定的字段对数据进行升序或降序排列，以便更好地了解数据的顺序和趋势。
筛选功能可以根据条件对数据进行筛选，并只显示符合条件的数据，以便更好地过滤和分析数据。
城市规划三维辅助决策系统与方案
城市规划三维辅助决策系统目录一、概述 (1)1.1 系统结构 (1)1.2 工作原理 (2)二、电子报批 (3)2.1 总规电子报批 (3)2.1.1 图形规整 (3)2.1.2 辅助审核 (3)2.2 控规电子报批 (4)2.2.1 数据整理 (4)2.2.2 查询 (7)2.2.3 统计 (8)2.2.4 数据检测 (9)2.3 修规（总平）、单体、市政和竣工验收电子报批 (11)2.3.1 系统模块设计 (12)2.3.2 系统功能分析 (13)2.3.3 系统功能结构分析 (14)2.3.4 功能简介 (14)2.3.5 数据库设计 (21)2.3.6 系统应用方案 (24)2.3.7 规划局部分有关电子报批建设文件 (28)2.4 入库管理 (43)2.4.1 数据库设计 (43)2.4.2 系统安全设计 (44)三、数字城市 (46)3.1 系统建设目标和思路 (46)3.2 系统建设原则 (47)3.2.1 保证系统的稳定性和扩展性 (47)3.2.2 兼顾场景的真实性和艺术性 (47)3.3 系统功能 (48)3.3.1 图层图类控制 (48)3.3.2 场景漫游功能 (49)3.3.3 三维模型展示功能 (49)3.3.4 三维搜索查询功能 (49)3.3.5 三维效果输出 (50)3.3.6 超级链接查询 (50)3.3.8 三维标绘 (50)3.3.9 系统自身建模 (50)3.3.10 报审方案动态调整 (51)3.3.11 辅助决策功能 (51)3.3.12 规划一张图 (53)3.4 系统关键问题的解决 (53)3.4.1 改善系统运行性能 (53)3.4.2 系统交互操作的实现 (54)3.4.3 大场景漫游的实现 (55)3.4.4 海量数据存储 (55)3.4.5 系统界面组织 (56)3.4.6 多层次和多精度数据源管理 (56)3.4.7 高效率三维图形引擎 (57)3.4.8 多版本策略 (57)3.4.9 自动更新机制 (57)3.4.10 多用户权限 (58)3.5 系统技术方案设计 (58)3.5.1 系统设计 (58)3.5.2 系统体系结构 (58)3.5.3 系统物理结构 (59)3.5.4 数据库系统选型 (60)四、系统实施计划 (61)4.1 系统进度安排 (61)4.2 系统验证计划 (62)4.2.1 验证安排 (62)4.3 系统运行计划 (63)4.3.1 培训计划 (63)4.3.2 安装调试计划 (64)4.4 系统服务计划 (64)4.5 成果提交 (65)一、 概述城市规划管理信息系统历经数十年的发展，涌现了多种理念和系统方案。
45万透视FAT32系统word精品文档13页
4.5万字透视FAT32系统一、硬盘的物理结构：硬盘存储数据是根据电、磁转换原理实现的。
硬盘由一个或几个表面镀有磁性物质的金属或玻璃等物质盘片以及盘片两面所安装的磁头和相应的控制电路组成(图1)，其中盘片和磁头密封在无尘的金属壳中。
硬盘工作时，盘片以设计转速高速旋转，设置在盘片表面的磁头则在电路控制下径向移动到指定位置然后将数据存储或读取出来。
当系统向硬盘写入数据时，磁头中“写数据”电流产生磁场使盘片表面磁性物质状态发生改变，并在写电流磁场消失后仍能保持，这样数据就存储下来了；当系统从硬盘中读数据时，磁头经过盘片指定区域，盘片表面磁场使磁头产生感应电流或线圈阻抗产生变化，经相关电路处理后还原成数据。
因此只要能将盘片表面处理得更平滑、磁头设计得更精密以及尽量提高盘片旋转速度，就能造出容量更大、读写数据速度更快的硬盘。
这是因为盘片表面处理越平、转速越快就能越使磁头离盘片表面越近，提高读、写灵敏度和速度；磁头设计越小越精密就能使磁头在盘片上占用空间越小，使磁头在一张盘片上建立更多的磁道以存储更多的数据。
二、硬盘的逻辑结构。
硬盘由很多盘片(platter)组成，每个盘片的每个面都有一个读写磁头。
如果有N个盘片。
就有2N 个面，对应2N个磁头(Heads)，从0、1、2开始编号。
每个盘片被划分成若干个同心圆磁道(逻辑上的，是不可见的。
)每个盘片的划分规则通常是一样的。
这样每个盘片的半径均为固定值R的同心圆再逻辑上形成了一个以电机主轴为轴的柱面(Cylinders)，从外至里编号为0、1、2……每个盘片上的每个磁道又被划分为几十个扇区(Sector)，通常的容量是512byte，并按照一定规则编号为1、2、3……形成Cylinders×Heads×Sector个扇区。
这三个参数即是硬盘的物理参数。
我们下面的很多实践需要深刻理解这三个参数的意义。
三、磁盘引导原理。
3.1 MBR(master boot record)扇区：计算机在按下power键以后，开始执行主板bios程序。
电脑公司特别版(东海)、深度系统、雨林木风系全系列MD5值
GhostXP_SP3电脑公司特别版_v9.0 MD5值:5c0ddb2d0e5ab6074d9f1274c315d55a
GhostXP_SP3电脑公司特别版_v9.1 MD5值:6bdb80657e4df9ec8f77a19993fda011
GhostXP_SP3电脑公司特别版_v9.2 MD5值:64C96EF5DB5B82719D540EC0706CDD9F
本文转自异度空间 /lmmxkh/blog/item/90ed9e165290d614962b4328.html
2010-04-26 18:32
我核实了一下所有东海的MD5信息截止到9.2版本的请大家擦亮眼睛：
电脑公司特别版官方MD5汇总：
GhostXP_SP2电脑公司特别版 v7.7 MD5值:4bc64808c830e1869508ae2556d8f457
ห้องสมุดไป่ตู้
GhostXP_SP2电脑公司特别版_8.0 MD5值:7219990f8ba9771094313dcd354cf6f9
GhostXP_SP2电脑公司特别版_v8.5 MD5值:0c32b8879c8df85a2db7d8983eb614f9
GhostXP_SP2电脑公司特别版_v7.1 MD5值:5bc7d0d031df47017a968b1183a6a53b
GhostXP_SP2电脑公司特别版V7.2 MD5值:31f36d007b69b3366f01ddbc9c0708ab
GhostXP_SP2电脑公司特别版_v7.3 MD5值:9310e1bae25a3d11a404d2eae2b2577a
电脑公司特别版(东海)、深度系统、雨林木风系统全系列MD5值[ 收藏随笔日志电脑公司特别版(东海)、深度系统、雨林木风系统全系列MD5值 ] 发表时间:2010-06-03 21:22 电脑公司特别版(东海)、深度系统、雨林木风系统全系列MD5值编辑:你的眼泪
ZEMAX葵花宝典1(入门篇)
ZEMAX葵花宝典1(入门篇)目录例子1 单透镜(Singlet) .............................................................. .............................................. 5 1.1 单透镜 ..................................................................... ....................................................... 5 1.2 设罝系统孔径 ..................................................................... ............................................ 5 1.3 设罝视场角 ..................................................................... ................................................ 7 1.4 设罝波长...................................................................... ................................................... 7 1.5 键入透镜资料 ..................................................................... ............................................ 8 1.6 设罝透镜参数 ..................................................................... ............................................ 9 1.7 评估系统性能 ..................................................................... ............................................ 9 1.8 使用解 ..................................................................... ..................................................... 10 1.9 设罝优化...................................................................... ................................................. 11 1.10 建立绩效函数 ..................................................................... ........................................ 12 1.11 增加限制条件 ..................................................................... ........................................ 13 1.12 运行优化 ..................................................................... ................................................ 13 1.13 光线扇形图 ..................................................................... ............................................ 14 1.14 二维设计图 ..................................................................... ............................................ 14 1.15 弥散斑 ..................................................................... ................................................... 15 1.16 光程差扇形图 ..................................................................... ........................................ 16 1.17 进一步分析 ..................................................................... ............................................ 17 例子2 座标变换(CoordinateBreaks) ................................................................ .................... 18 2.1 座标变换...................................................................... ................................................. 18 2.2 顺序旗标...................................................................... ................................................. 18 2.3 座标变换的应用 ........................................................................................................... 19 2.4 工具,转折面镜sahaja ................................................................. ............................... 19 2.5 例子,转折面镜 ..................................................................... ...................................... 20 2.6 新增转折面镜 ..................................................................... .......................................... 20 2.7 修正透镜资料编辑器...................................................................... .............................. 21 2.8 删除转折面镜 ..................................................................... .......................................... 22 2.9 倾斜与离轴 ..................................................................... .............................................. 23 2.10 工具,倾斜与离轴 ..................................................................... ................................ 23 2.11 例子,倾斜与离轴 ..................................................................... ................................ 24 2.12 处理倾斜与离轴 ..................................................................... .................................... 24 2.13 设罝倾斜与离轴 ..................................................................... .................................... 25 例子3 牛顿式望远镜 (Newtonian Telescope) ............................................................. .. (26)1 / 873.1 牛顿式望远镜 ..................................................................... .......................................... 26 3.2 孔径、单位、视场角及波长 ..................................................................... ................. 26 3.3 键入透镜资料 ..................................................................... .......................................... 27 3.4 评估系统性能 ..................................................................... .......................................... 28 3.5 定义抛物面 ..................................................................... .............................................. 29 3.6 抛物型反射罩 ..................................................................... .......................................... 29 3.7 点扩散函数 ..................................................................... .............................................. 30 3.8 挡板 ..................................................................... ......................................................... 30 3.9 增加转折面镜 ..................................................................... .......................................... 31 3.10 座标变换 ..................................................................... ................................................ 33 3.11 设罝挡板 ..................................................................... ................................................ 33 3.12 挡板效果 ..................................................................... ................................................ 34 例子4 消色差单透镜(AchromaticSinglet) ............................................................... ............. 36 4.1 消色差单透镜 ..................................................................... .......................................... 36 4.2 标准单透镜 ..................................................................... .............................................. 37 4.3 新增衍射表面 ..................................................................... .......................................... 38 4.4 设罝衍射参数 ..................................................................... .......................................... 39 4.5 评估系统性能 ..................................................................... .......................................... 40 4.6 相位属性分析 ..................................................................... .......................................... 41 例子5 变焦透镜 (Zoom Lens) .................................................................. .............................. 42 5.1 变焦透镜...................................................................... ................................................. 42 5.2 设罝系统参数 ..................................................................... .......................................... 42 5.3 初始透镜参数 ............................................................................................................... 43 5.4 设罝视场角 ..................................................................... .............................................. 44 5.5 设罝波长...................................................................... ................................................. 44 5.6 定义多组态透镜 ..................................................................... ...................................... 45 5.7 键入多组态参数 ..................................................................... ...................................... 46 5.8 设罝多组态变数 ..................................................................... ...................................... 46 5.9 建立多组态绩效函数...................................................................... .............................. 47 5.10 增加限制条件 ..................................................................... ........................................ 48 5.11 设罝透镜尺寸 ..................................................................... ........................................ 48 5.12 运行优化 ..................................................................... ................................................ 49 5.13 评估系统性能 ..................................................................... ........................................ 50 例子6 公差(Tolerancing) .......................................................... ............................................. 51 6.1 概论 .............................................................................................................................. 51 6.2 公差 ..................................................................... (52)2 / 876.3 误差来源...................................................................... ................................................. 52 6.4 设罝公差...................................................................... ................................................. 53 6.5 公差操作数 ..................................................................... .............................................. 53 6.6 双透镜的公差分析 ..................................................................... .................................. 54 6.7 制造与组装公差 ..................................................................... ...................................... 55 6.8 误差描述...................................................................... ................................................. 56 6.9 灵敏度分析 ..................................................................... .............................................. 57 6.10 初步公差分析 ..................................................................... ........................................ 57 6.11 公差分析结果 ..................................................................... ........................................ 58 6.12 统计分析 ..................................................................................................................... 58 6.13 反灵敏度分析 ..................................................................... ........................................ 59 6.14 个别分析视场角/组态 ..................................................................... ........................... 60 6.15 限制公差范围 ..................................................................... ........................................ 60 6.16 设罝限制条件 ..................................................................... ........................................ 61 6.17 修正公差范围 ..................................................................... ........................................ 61 6.18 蒙地卡罗分析 ..................................................................... ........................................ 62 6.19 蒙地卡罗统计 ..................................................................... ........................................ 62 6.20 进一步分析 ..................................................................... ............................................ 63 例子7 混合式非序列 (NSC withPorts) ................................................................. ................. 63 7.1 混合式非序列 ..................................................................... .......................................... 63 7.2 例子,混合式非序列...................................................................... .............................. 64 7.3 出口埠 ..................................................................... ..................................................... 67 7.4非序列组件 ..................................................................... ............................................... 68 7.5 对象属性...................................................................... ................................................. 68 7.6 非序列性透镜对象 ..................................................................... .................................. 69 7.7 复制对象...................................................................... ................................................. 70 7.8 定义多焦透镜 ..................................................................... .......................................... 70 7.9 表面折射...................................................................... ................................................. 70 7.10 空气透镜 ..................................................................... ................................................ 71 7.11 调整焦距参数 ..................................................................... ........................................ 72 7.12 多焦透镜 ..................................................................... ................................................ 72 7.13 运行优化 ..................................................................... ................................................ 73 7.14 带状优化 ..................................................................... ................................................ 74 7.15 目标局部 ..................................................................... ................................................ 76 7.16 光线目标 ..................................................................... ................................................ 77 7.17 系统性能 ..................................................................... ................................................ 78 7.18 运行影像分析性能之优化 ..................................................................... ..................... 78 7.19 设罝变数 ..................................................................... (79)3 / 877.20 最终设计 ..................................................................... ................................................ 80 例子8 物理光学传播(Physical OpticsPropagation) ........................................................... ... 81 8.1 物理光学传播 ..................................................................... .......................................... 81 8.2 定义光线...................................................................... ................................................. 83 8.3 设罝显示参数 ..................................................................... .......................................... 85 8.4 一阶局部...................................................................... ................................................. 85 8.5 其它局部...................................................................... ................................................. 86 8.6 辐射照度分布 ..................................................................... (86)4 / 87例子1 单透镜 (Singlet)1.1 单透镜这个例子是学习如何在ZEMAX里键入资料，包括设罝系统孔径(System Aperture)、透镜单位(Lens Units)、以及波长范围(Wavelength Range)，并且进行优化。
Thecus N4100PRO 使用说明
使用说明版权和商标公告ndows, Thecus和Thecus产品的其他名字的注册商标为Thecus科技有限公司。
Microsoft, Wi和Windows标志的注册商标为微软公司。
Apple, iTunes和Apple OS X的注册商标为苹果电脑公司。
所有其他商标和品牌名称都是他们各自的所有人的财产。
如未经通知，说明书以改版为准。
版权(C) 2008 Thecus 科技公司。
版权所有关于这份手册这份手册里的所有信息已经很被仔细地核实，以确保它的正确性。
如果发生错误，请给我们反馈。
在未通知的情况下，Thecus科技公司对这份手册内容的修改保留权利。
产品名称: Thecus N4100PRO手册版本: 1.2出厂日期2008年10月有限担保Thecus科技公司担保Thecus N4100PRO的所有部件在他们离开工厂之前都经过全面地测试，还有必须在一般使用的情况下能正常地运作。
一旦发生任何系统故障，如果产品在保修期内，在正常使用的情况下出现故障，Thecus科技公司，当地代表和经销商有责任对客户进行免费保修。
Thecus科技公司不对任何由产品引起的任何数据损坏或损失负责任。
强烈推荐用户进行必要的备份操作。
安全警告对于您的安全方面，请阅读并按照下面的安全警告。
请在安装您的N4100PRO.之前全面地阅读这份手册。
你的N4100PRO是一复杂的电子设备。
不要在任何情况下尝试修理它。
在发生故障的情况下，立即关掉电源，然后到合格的服务中心修理。
对于细节方面联系你的经销商。
不要在电源线上放置任何东西。
不要把电线放在任何可以被踏着走的地方。
谨慎地放好连接电缆，避免他们受到踩踏。
在温度为0°C 和40°C 之间，伴随着20% – 85%的相对湿度，你的N4100PRO可以正常运作。
在极端的环境条件下使用N4100PRO可能会损坏它。
确保给N4100PRO正确地供电(AC 100V ~ 240V, 50/60 Hz，3A). 把N4100PRO插到不正确的电源会被损坏。
清晰透视 文件夹大小一眼看清
清晰透视文件夹大小一眼看清
作者：阿楠
来源：《电脑爱好者》2018年第04期
除了磁盘容量的总体掌握外，我们还常需要了解某些文件夹的空间占用情况。
要获知文件夹的空间占用情况，通常需要用鼠标右键选择文件夹，从属性窗口中查看。
但要想看清多个文件夹的占用情况，就只能用以下两种方法来实现了。
1. 使用第三方资源管理器软件
首先下载只有几百KB大小的绿色便携版文件资源管理器软件Tablacus Explorer。
启动后在资源管理窗口中右键单击文件列表标题栏，然后从弹出的菜单中选择最底部的命令“其他…”（图1）。
接下来，在随后出现的选择详细信息列表窗口中，选中“总计文件大小”选项，然后确定（图2）。
随后再回到Tablacus Explorer文件资源管理器窗口中，就可以在最右侧出现一列显示文件夹大小的信息（图3）。
2.插件助力Windows文件管理器
如果不希望使用第三方软件，给Windows文件资源管理器添加FolderSize插件，也可以实现文件夹大小列表显示功能。
该插件安装之后，每当我们在Windows资源管理器中点击打开某个盘符或一个文件夹后，就会跳出一个Folder Size浮动窗口，其中文件列表的右侧一列
Size，即显示出每个文件夹的大小（图5）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.5万字透视FAT32系统一、硬盘的物理结构：硬盘存储数据是根据电、磁转换原理实现的。
硬盘由一个或几个表面镀有磁性物质的金属或玻璃等物质盘片以及盘片两面所安装的磁头和相应的控制电路组成(图1)，其中盘片和磁头密封在无尘的金属壳中。
硬盘工作时，盘片以设计转速高速旋转，设置在盘片表面的磁头则在电路控制下径向移动到指定位置然后将数据存储或读取出来。
当系统向硬盘写入数据时，磁头中“写数据”电流产生磁场使盘片表面磁性物质状态发生改变，并在写电流磁场消失后仍能保持，这样数据就存储下来了；当系统从硬盘中读数据时，磁头经过盘片指定区域，盘片表面磁场使磁头产生感应电流或线圈阻抗产生变化，经相关电路处理后还原成数据。
因此只要能将盘片表面处理得更平滑、磁头设计得更精密以及尽量提高盘片旋转速度，就能造出容量更大、读写数据速度更快的硬盘。
这是因为盘片表面处理越平、转速越快就能越使磁头离盘片表面越近，提高读、写灵敏度和速度；磁头设计越小越精密就能使磁头在盘片上占用空间越小，使磁头在一张盘片上建立更多的磁道以存储更多的数据。
二、硬盘的逻辑结构。
硬盘由很多盘片(platter)组成，每个盘片的每个面都有一个读写磁头。
如果有N个盘片。
就有2N个面，对应2N个磁头(Heads)，从0、1、2开始编号。
每个盘片被划分成若干个同心圆磁道(逻辑上的，是不可见的。
)每个盘片的划分规则通常是一样的。
这样每个盘片的半径均为固定值R的同心圆再逻辑上形成了一个以电机主轴为轴的柱面(Cylinders)，从外至里编号为0、1、2……每个盘片上的每个磁道又被划分为几十个扇区(Sector)，通常的容量是512byte，并按照一定规则编号为1、2、3……形成Cylinders×Heads×Sector个扇区。
这三个参数即是硬盘的物理参数。
我们下面的很多实践需要深刻理解这三个参数的意义。
三、磁盘引导原理。
3.1 MBR(master boot record)扇区：计算机在按下power键以后，开始执行主板bios程序。
进行完一系列检测和配置以后。
开始按bios中设定的系统引导顺序引导系统。
假定现在是硬盘。
Bios执行完自己的程序后如何把执行权交给硬盘呢。
交给硬盘后又执行存储在哪里的程序呢。
其实，称为mbr的一段代码起着举足轻重的作用。
MBR(master boot record),即主引导记录，有时也称主引导扇区。
位于整个硬盘的0柱面0磁头1扇区(可以看作是硬盘的第一个扇区)，bios在执行自己固有的程序以后就会jump到mbr中的第一条指令。
将系统的控制权交由mbr来执行。
在总共512byte的主引导记录中，MBR的引导程序占了其中的前446个字节(偏移0H~偏移1BDH)，随后的64个字节(偏移1BEH~偏移1FDH)为DPT(Disk PartitionTable，硬盘分区表)，最后的两个字节“55 AA”(偏移1FEH~偏移1FFH)是分区有效结束标志。
MBR不随操作系统的不同而不同，意即不同的操作系统可能会存在相同的MBR，即使不同，MBR也不会夹带操作系统的性质。
具有公共引导的特性。
我们来分析一段mbr。
下面是用winhex查看的一块希捷120GB硬盘的mbr。
你的硬盘的MBR引导代码可能并非这样。
不过即使不同，所执行的功能大体是一样的。
这里找wowocock关于磁盘mbr的反编译，已加了详细的注释，感兴趣可以细细研究一下。
我们看DPT部分。
操作系统为了便于用户对磁盘的管理。
加入了磁盘分区的概念。
即将一块磁盘逻辑划分为几块。
磁盘分区数目的多少只受限于C～Z的英文字母的数目，在上图DPT共64个字节中如何表示多个分区的属性呢?microsoft通过链接的方法解决了这个问题。
在DPT共64个字节中，以16个字节为分区表项单位描述一个分区的属性。
也就是说，第一个分区表项描述一个分区的属性，一般为基本分区。
第二个分区表项描述除基本分区外的其余空间，一般而言，就是我们所说的扩展分区。
这部分的大体说明见表1。
注：上表中的超过1字节的数据都以实际数据显示，就是按高位到地位的方式显示。
存储时是按低位到高位存储的。
两者表现不同，请仔细看清楚。
以后出现的表，图均同。
也可以在winhex中看到这些参数的意义：说明：每个分区表项占用16个字节，假定偏移地址从0开始。
如图3的分区表项3。
分区表项4同分区表项3。
1、0H偏移为活动分区是否标志，只能选00H和80H。
80H为活动，00H为非活动。
其余值对microsoft而言为非法值。
2、重新说明一下(这个非常重要)：大于1个字节的数被以低字节在前的存储格式格式(little endian format)或称反字节顺序保存下来。
低字节在前的格式是一种保存数的方法，这样，最低位的字节最先出现在十六进制数符号中。
例如，相对扇区数字段的值0x3F000000的低字节在前表示为0x0000003F。
这个低字节在前的格式数的十进制数为63。
3、系统在分区时，各分区都不允许跨柱面，即均以柱面为单位，这就是通常所说的分区粒度。
有时候我们分区是输入分区的大小为7000M，分出来却是6997M，就是这个原因。
偏移2H和偏移6H的扇区和柱面参数中,扇区占6位(bit)，柱面占10位(bit)，以偏移6H为例，其低6位用作扇区数的二进制表示。
其高两位做柱面数10位中的高两位，偏移7H组成的8位做柱面数10位中的低8位。
由此可知，实际上用这种方式表示的分区容量是有限的，柱面和磁头从0开始编号,扇区从1开始编号,所以最多只能表示1024个柱面×63个扇区×256个磁头×512byte=8455716864byte。
即通常的8.4GB(实际上应该是7.8GB左右)限制。
实际上磁头数通常只用到255个(由汇编语言的寻址寄存器决定),即使把这3个字节按线性寻址，依然力不从心。
在后来的操作系统中，超过8.4GB的分区其实已经不通过C/H/S的方式寻址了。
而是通过偏移CH～偏移FH共4个字节32位线性扇区地址来表示分区所占用的扇区总数。
可知通过4个字节可以表示2^32个扇区，即2TB=2048GB，目前对于大多数计算机而言，这已经是个天文数字了。
在未超过8.4GB的分区上，C/H/S的表示方法和线性扇区的表示方法所表示的分区大小是一致的。
也就是说，两种表示方法是协调的。
即使不协调，也以线性寻址为准。
(可能在某些系统中会提示出错)。
超过8.4GB的分区结束C/H/S一般填充为FEH FFH FFH。
即C/H/S所能表示的最大值。
有时候也会用柱面对1024的模来填充。
不过这几个字节是什么其实都无关紧要了。
虽然现在的系统均采用线性寻址的方式来处理分区的大小。
但不可跨柱面的原则依然没变。
本分区的扇区总数加上与前一分区之间的保留扇区数目依然必须是柱面容量的整数倍。
(保留扇区中的第一个扇区就是存放分区表的MBR或虚拟MBR的扇区，分区的扇区总数在线性表示方式上是不计入保留扇区的。
如果是第一个分区，保留扇区是本分区前的所有扇区。
附：分区表类型标志如图43.2 扩展分区扩展分区中的每个逻辑驱动器都存在一个类似于MBR的扩展引导记录( Extended Boot Record, EBR)，也有人称之为虚拟mbr或扩展mbr，意思是一样的。
扩展引导记录包括一个扩展分区表和该扇区的标签。
扩展引导记录将记录只包含扩展分区中每个逻辑驱动器的第一个柱面的第一面的信息。
一个逻辑驱动器中的引导扇区一般位于相对扇区32或63。
但是，如果磁盘上没有扩展分区，那么就不会有扩展引导记录和逻辑驱动器。
第一个逻辑驱动器的扩展分区表中的第一项指向它自身的引导扇区。
第二项指向下一个逻辑驱动器的EBR。
如果不存在进一步的逻辑驱动器，第二项就不会使用，而且被记录成一系列零。
如果有附加的逻辑驱动器，那么第二个逻辑驱动器的扩展分区表的第一项会指向它本身的引导扇区。
第二个逻辑驱动器的扩展分区表的第二项指向下一个逻辑驱动器的EBR。
扩展分区表的第三项和第四项永远都不会被使用。
通过一幅4分区的磁盘结构图可以看到磁盘的大致组织形式。
如图5：关于扩展分区，如图6所示，扩展分区中逻辑驱动器的扩展引导记录是一个连接表。
该图显示了一个扩展分区上的三个逻辑驱动器，说明了前面的逻辑驱动器和最后一个逻辑驱动器之间在扩展分区表中的差异。
除了扩展分区上最后一个逻辑驱动器外，表2中所描述的扩展分区表的格式在每个逻辑驱动器中都是重复的：第一个项标识了逻辑驱动器本身的引导扇区，第二个项标识了下一个逻辑驱动器的EBR。
最后一个逻辑驱动器的扩展分区表只会列出它本身的分区项。
最后一个扩展分区表的第二个项到第四个项被使用。
扩展分区表项中的相对扇区数字段所显示的是从扩展分区开始到逻辑驱动器中第一个扇区的位移的字节数。
总扇区数字段中的数是指组成该逻辑驱动器的扇区数目。
总扇区数字段的值等于从扩展分区表项所定义的引导扇区到逻辑驱动器末尾的扇区数。
有时候在磁盘的末尾会有剩余空间，剩余空间是什么呢？我们前面说到，分区是以1柱面的容量为分区粒度的，那么如果磁盘总空间不是整数个柱面的话，不够一个柱面的剩下的空间就是剩余空间了，这部分空间并不参与分区，所以一般无法利用。
照道理说，磁盘的物理模式决定了磁盘的总容量就应该是整数个柱面的容量，为什么会有不够一个柱面的空间呢。
在我的理解看来，本来现在的磁盘为了更大的利用空间，一般在物理上并不是按照外围的扇区大于里圈的扇区这种管理方式，只是为了与操作系统兼容而抽象出来CHS。
可能其实际空间容量不一定正好为整数个柱面的容量吧。
关于这点，如有高见，请告知或zymail@四、FAT分区原理。
先来一幅结构图：现在我们着重研究FAT格式分区内数据是如何存储的。
FAT分区格式是MICROSOFT最早支持的分区格式，依据FAT表中每个簇链的所占位数(有关概念，后面会讲到)分为fat12、fat16、fat32三种格式"变种"，但其基本存储方式是相似的。
仔细研究图7中的fat16和fat32分区的组成结构。
下面依次解释DBR、FAT1、FAT2、根目录、数据区、剩余扇区的概念。
提到的地址如无特别提示均为分区内部偏移。
4.1 关于DBR.DBR区(DOS BOOT RECORD)即操作系统引导记录区的意思，通常占用分区的第0扇区共512个字节(特殊情况也要占用其它保留扇区，我们先说第0扇)。
在这512个字节中，其实又是由跳转指令，厂商标志和操作系统版本号，BPB(BIOS Parameter Block)，扩展BPB，os引导程序，结束标志几部分组成。
以用的最多的FAT32为例说明分区DBR各字节的含义。
见图8。
图8的对应解释见表3图9给出了winhex对图8 DBR的相关参数解释：根据上边图例，我们来讨论DBR各字节的参数意义。
