义齿基托树脂[业界研究]
合集下载
《义齿基托树脂》PPT课件
提高性能与降低成本
优化生产工艺
通过改进生产工艺和配方，提高义齿基托树脂的 性能，如耐磨性、韧性和美观度。
成本控制
降低生产成本，使更多的患者能够获得高质量、 价格合理的义齿基托树脂产品。
循环再利用
研究义齿基托树脂的循环再利用技术，降低资源 消耗和环境污染。
环保与可持续发展
绿色生产
推广环保、低碳的生产方式，减少义齿基托树脂生产过程中的环 境污染。
定义与特性
定义
义齿基托树脂，也称为牙科基托 树脂，是一种用于制造义齿基托 的高分子材料。
特性
具有优良的耐磨性、耐腐蚀性、 抗冲击性和生物相容性，能够满 足义齿长期使用的需求。
主要用途与优势
主要用途
用于制造义齿基托，提供义齿的支撑 和固定作用。
优势
具有良好的加工性能，可以根据患者 口腔情况定制，提高义齿的舒适度和 适应性。
2023 WORK SUMMARY
《义齿基托树脂》 ppt课件
汇报人：可编辑
2024-01-11
REPORTING
目录
• 义齿基托树脂简介 • 义齿基托树脂的制造工艺 • 义齿基托树脂的性能特点 • 义齿基托树脂的应用场景 • 义齿基托树脂的未来发展与挑战 • 结论
PART 01
义齿基托树脂简介
求。
义齿基托树脂的发展趋势是向着 更加舒适、美观、耐用的方向发 展，为患者提供更好的口腔修复
解决方案。
对未来发展的展望与建议
进一步研发具有更高性能的义齿基托 树脂材料，提高义齿的稳定性和耐用 性。
提高义齿基托树脂的生产工艺水平， 降低生产成本，使更多患者能够享受 到高质量的义齿修复服务。
加强义齿基托树脂在临床应用中的研 究，以更好地满足患者的个性化需求 。
基托树脂实验报告
一、实验目的1. 了解基托树脂的物理和机械性能。
2. 掌握基托树脂的调拌方法。
3. 观察基托树脂在不同固化阶段的形态变化。
4. 分析基托树脂的抗菌性能。
二、实验材料1. 基托树脂（加热固化型、室温化学固化型）2. 自凝牙托水、牙托粉3. 调拌刀、调拌杯4. 湿模型5. 水浴锅6. 粗糙度测定仪7. 金相显微镜8. 纳米无机载银磷酸锆（Ag-ZrP）9. 不同比例的Ag-ZrP添加基托树脂10. 细菌培养箱、培养皿、移液器等三、实验方法1. 调拌基托树脂：按照说明书比例，将牙托粉和自凝牙托水混合均匀，用调拌刀搅拌均匀。
2. 观察固化阶段形态：将调拌好的基托树脂涂覆在湿模型上，按照实验要求放置在不同固化阶段，观察其形态变化。
3. 性能测试：采用粗糙度测定仪测定基托树脂的表面粗糙度，金相显微镜观察其固化后的形态。
4. 抗菌性能测试：将不同比例的Ag-ZrP添加基托树脂制成树脂片，采用薄膜密贴法检测其对6种口腔细菌的抗菌性。
四、实验结果与分析1. 固化阶段形态观察：在固化过程中，基托树脂经历了稀糊期、凝胶期、初步固化期、完全固化期等阶段。
稀糊期时，基托树脂呈稀糊状，易于塑形；凝胶期时，基托树脂逐渐变稠，流动性降低；初步固化期时，基托树脂开始具有一定的强度；完全固化期时，基托树脂完全固化，具有足够的强度和韧性。
2. 性能测试结果：加热固化型基托树脂和室温化学固化型基托树脂的表面粗糙度无明显差异，均在可接受范围内。
金相显微镜观察结果显示，两种基托树脂的固化效果良好，无气泡、裂纹等缺陷。
3. 抗菌性能测试结果：添加3%、5%、7%Ag-ZrP的基托树脂对6种口腔细菌的抗菌率显著高于对照组（未添加Ag-ZrP的基托树脂），且随着Ag-ZrP添加比例的增加，抗菌率呈线性上升趋势。
五、实验结论1. 基托树脂具有良好的物理和机械性能，满足义齿基托的使用要求。
2. 室温化学固化型基托树脂的调拌方法简单，易于操作。
3. 基托树脂在不同固化阶段的形态变化明显，有助于观察其固化效果。

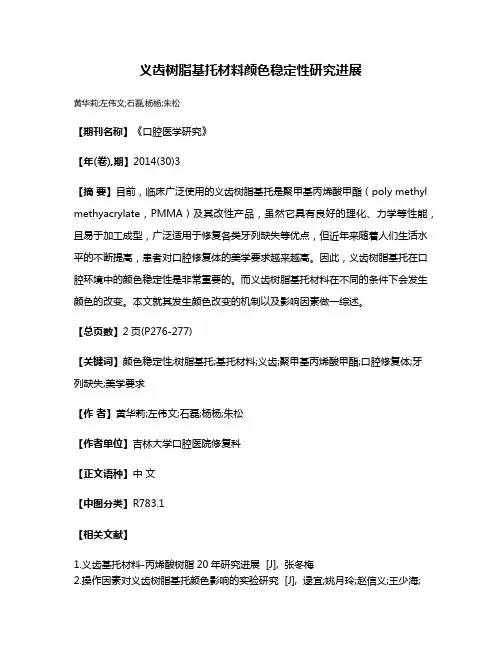

义齿树脂基托材料颜色稳定性研究进展
义齿树脂基托材料颜色稳定性研究进展
黄华莉;左伟文;石磊;杨杨;朱松
【期刊名称】《口腔医学研究》
【年(卷),期】2014(30)3
【摘要】目前，临床广泛使用的义齿树脂基托是聚甲基丙烯酸甲酯（poly methyl methyacrylate，PMMA）及其改性产品，虽然它具有良好的理化、力学等性能，且易于加工成型，广泛适用于修复各类牙列缺失等优点，但近年来随着人们生活水平的不断提高，患者对口腔修复体的美学要求越来越高。
因此，义齿树脂基托在口腔环境中的颜色稳定性是非常重要的。
而义齿树脂基托材料在不同的条件下会发生颜色的改变。
本文就其发生颜色改变的机制以及影响因素做一综述。
【总页数】2页(P276-277)
【关键词】颜色稳定性;树脂基托;基托材料;义齿;聚甲基丙烯酸甲酯;口腔修复体;牙
列缺失;美学要求
【作者】黄华莉;左伟文;石磊;杨杨;朱松
【作者单位】吉林大学口腔医院修复科
【正文语种】中文
【中图分类】R783.1
【相关文献】
1.义齿基托材料-丙烯酸树脂20年研究进展 [J], 张冬梅
2.操作因素对义齿树脂基托颜色影响的实验研究 [J], 逯宜;姚月玲;赵信义;王少海;
吴江
3.义齿清洁剂对树脂基托颜色的影响 [J], 邓旭亮;胡晓阳;黄汝丽;李国珍
4.新型义齿修复材料——YJ-F仿生型义齿基托树脂 [J], 徐大年
5.4种不同品牌热凝树脂基托材料颜色稳定性比较 [J], 黄华莉;左伟文;杨杨;石磊;曹江南;朱松
因版权原因，仅展示原文概要，查看原文内容请购买。
义齿基托树脂材料性能
液体：MMA 促进剂、阻聚剂、紫外：8~14万，低于热凝 残余单体含量多 聚合收缩与热凝相近 色泽稳定性不如热凝—由于成分继续氧化 聚合热：温度、体积、促进剂和引发剂含量
有关 机械性能：不如热凝，韧性较差、脆性大
自凝树脂的应用
用途：主要用于正畸活动矫治器、腭护板、 牙周夹板、个别托盘、义齿重衬及暂时冠 桥等，或简单义齿的急件
光固化义齿基托树脂
性能特点： 固化特性：专用固化箱、深度3~5mm 机械性能：硬度高、刚性大，脆性也大 操作性能：操作时间充足、固化时间短
临床应用： 主要用于简单义齿制作、矫治器的制作、 基托重衬、义齿修补、临时冠及个别托盘 的制作
使用方法： 粉液比为2：1（重量比）或5：3（容量比） 按比调和后稀糊状态下，用糊塑法在湿模 上塑形，并适当加压。初步固化后60℃水 中浸泡30分钟。
光固化义齿基托树脂
组成：
成分
含量（wt%）
树脂基质
30~40
活性稀释剂
5~10
PMMA交联粉
35~40
无机填料
10~15
光引发剂
微量
颜料及红色短纤维丝 少量
加热固化型基托树脂
组成 牙托粉--甲基丙烯酸甲酯的均聚粉或共聚粉， 均聚粉难以采用挤塑或注塑法加工制作义齿 引发剂—过氧化甲酰，可促进加热聚合 颜料
聚合原理 温度68~74℃时引发链锁式的自由基聚合
加热固化型基托树脂
使用及热处理方法： 模型准备（涂分离剂）→调合牙托粉和牙 托水（粉与液体积比例为3：1、重量比为2： 1）→调合后的变化→填塞（面团期内完成） →热处理 热处理法：置于70~75℃水浴中，恒温90分 钟，升至煮沸，保持30~60分钟；置于温水 中，1.5~2小时内升温至沸点，保持30~60分 钟；置于70~75℃水中维持9小时
有关 机械性能：不如热凝，韧性较差、脆性大
自凝树脂的应用
用途：主要用于正畸活动矫治器、腭护板、 牙周夹板、个别托盘、义齿重衬及暂时冠 桥等，或简单义齿的急件
光固化义齿基托树脂
性能特点： 固化特性：专用固化箱、深度3~5mm 机械性能：硬度高、刚性大，脆性也大 操作性能：操作时间充足、固化时间短
临床应用： 主要用于简单义齿制作、矫治器的制作、 基托重衬、义齿修补、临时冠及个别托盘 的制作
使用方法： 粉液比为2：1（重量比）或5：3（容量比） 按比调和后稀糊状态下，用糊塑法在湿模 上塑形，并适当加压。初步固化后60℃水 中浸泡30分钟。
光固化义齿基托树脂
组成：
成分
含量（wt%）
树脂基质
30~40
活性稀释剂
5~10
PMMA交联粉
35~40
无机填料
10~15
光引发剂
微量
颜料及红色短纤维丝 少量
加热固化型基托树脂
组成 牙托粉--甲基丙烯酸甲酯的均聚粉或共聚粉， 均聚粉难以采用挤塑或注塑法加工制作义齿 引发剂—过氧化甲酰，可促进加热聚合 颜料
聚合原理 温度68~74℃时引发链锁式的自由基聚合
加热固化型基托树脂
使用及热处理方法： 模型准备（涂分离剂）→调合牙托粉和牙 托水（粉与液体积比例为3：1、重量比为2： 1）→调合后的变化→填塞（面团期内完成） →热处理 热处理法：置于70~75℃水浴中，恒温90分 钟，升至煮沸，保持30~60分钟；置于温水 中，1.5~2小时内升温至沸点，保持30~60分 钟；置于70~75℃水中维持9小时
义齿基托树脂名词解释
义齿基托树脂名词解释
义齿基托树脂是一种用于制作义齿基托的树脂材料。
义齿基托是义齿的基础部分，用于支撑和固定义齿的假牙根部。
义齿基托树脂通常由聚甲基丙烯酸甲酯（PMMA）等树脂材料制成，具有良好的透明度、耐磨损性和耐化学性。
它可以根据患者的口腔情况进行定制制作，以确保良好的适合度和舒适度。
义齿基托树脂可以通过热压或冷压等方法与人工牙龈或真实牙龈结合，以实现良好的固定效果。
同时，它还可以与义齿材料（如瓷、金属）相互结合，以提供稳固的支撑和保持。
义齿基托树脂具有良好的生物相容性，不会对口腔组织产生刺激或过敏反应。
它也具有较好的抗黏附性，可以减少细菌的滋生，从而有助于口腔健康。
口腔义齿基托树脂课件
4、填塞
5、热处理 （1）将型盒置于70～75℃水浴中恒温 90min，然后升温至煮沸保持30～60min， 最快。 （2）将型盒置于温水中，在1.5～2h内 缓慢匀速升温至沸点，保持30～60min， 最简便。 链引发阶段是吸热反应 链增长阶段，放出大量的热 温水中浸泡满足了吸热，同时也给放热 提供了空间 基托愈大，愈厚，在聚合时产热愈多， 若加热速度快，则容易产生气泡。
你敢戴吗
（四）性能 1、物理、机械性能 （1）机械性能：
韧性不足，硬度不大，有时义齿磨 损快，容易折断等现象。 （2）热学性能 热变形温度为94℃ 热胀系数大 热的不良导体
（3）吸水性 吸水后体积稍有膨胀，补偿聚合收缩。 （4）体积收缩 冷却过程中的冷缩。影响与口腔组织间 的适合性。 （5）应力及裂纹 热处理过程中产生体积收缩，与石膏模 型间的摩擦阻力抑制了部分体积收缩， 冷却时有潜伏应力存在。导致义齿断裂。
2、化学性能 （1）溶解性 溶于有机溶剂。银纹。 （2）老化性能 在日光、大气、受力和周围介质作用下，出现发黄、 龟裂、变形、机械强度下降等现象。 3、生物学性能 固化完全的PMMA对人体毒性很小，残留的MMA对人体 有一定的刺激作用。个别患者过敏。 4、储存 牙托粉长期放置不会变质。牙托水应避光储存于低温、 干燥、通风处，并远离火种。
成品树脂牙贴面
成品树脂牙列
硬度比较： 1塑钢牙（上海松风） 2硬质复色合成树脂（上海齿科材料厂） 3登士百牙 4三层四层色树脂牙（贺利氏古莎齿科有限 公司） 5复色合成树脂和硬质合成树脂牙
（一）前牙的选择 1．形状 （1）根据颜面形态分类 （2）根据性别、性格、年龄分类： 性别(sex)、性格
（三）使用及热处理方法 1、模型准备 涂分离剂 2、调和牙托粉与牙托水 3：1（体积比）2： 1（重量比） 3、调和后的变化 湿砂期：水少粉多 稀糊期：水多粉少 粘丝期：不宜再调和 面团期：填塞型盒最佳时期 橡胶期：硬而有弹性 坚硬期：坚硬脆性体 影响面团期形成时间的因素 （1）牙托粉的粒度：粒度愈大，所需时间愈长 （2）粉液比：大，所需时间短。 （3）温度：室温高，所需时间短。
义齿树脂基托表面有机-无机杂化膜的制备与研究
ｔ ｒ ｉ ｍｅ ｔ ｈ ｏ ｘ ｙ ｓ ｉ ｌ ａ ｎ ｅ（ ＫＨ ５ ６ ０ ）ａ ｎ ｄ ｔ ｅ ｔ ｒ ａ ｅ ｔ ｈ ｙ ｌ ｏ ｒ ｔ ｈ ｏ ｓ ｉ ｌ ｉ ｃ ａ ｔ ｅ（ ＴＥＯＳ ） ． Ｔｈ ｅ ｃ ｏ ｐ ｏ ｌ ｙ ｍｅ ｒ ｗａ ｓ ｐ ｒ ｅ ｐ ａ ｒ ｅ ｄ ｂ ｙ Ｃ Ｏ — ｐ ｏ ｌ ｙ ｍｅ ｒ ｉ ｚ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｇ ｌ ｙ ｃ ｉ ｄ ｙ ｌ ｍｅ ｔ ｈ ａ ｃ ｒ ｙ ｌ ａ ｔ ｅ （ ＧＭ Ａ ） ，ａ ｃ ｒ ｙ ｌ ｉ ｃ ａ ｃ ｉ ｄ （ ＡＡ ） ａ ｎ ｄ ｍｅ ｔ ｈ ｙ ｌ ｍｅ ｔ ｈ ａ ｃ ｒ ｙ ｌ ｉ ｃ ａ ｃ ｉ ｄ （ Ｍ Ｍ Ａ） ． Ｔｈ ｅ ｈ ｙ ｂ ｒ ｉ ｄ ｃ ｏ ａ ｔ ｉ ｎ ｇ ｗｉ ｔ ｈ ｉ ｎ ｔ ｅ ｒ ｐ ｅ ｎ ｅ ｔ ｒ ａ ｔ ｉ ｎ ｇ ｎ ｅ ｔ ｗｏ ｒ ｋ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ｃ ｏ ｕ ｌ ｄ ｂ ｅ ｆ ｏ ｒ ｍｅ ｄ ｔ ｈ ｒ ｏ ｕ ｇ ｈ ｔ ｈ ｅ
ｈ ｅ ｓ ｓ，ａ ｄ ｈｅ ｓ ｉ ｏ ｎ ａ ｎ ｄ ｒ ｅ ｓ ｉ ｓ ｔ ａ ｎｃ ｅ ｔ ｏ ｒ ｕｐ ｔ ｕｒ ｅ ｏｆ ｔ ｈｅ ｃ ｏ ａ ｔ ｉ ｎ ｇ ｗｅ ｒ ｅ ｔ ｅ ｓ ｔ ｅ ｄ ． Ｔ ｈｅ ｖ ａ ｌ ｕ ｅ ｓ ｏ ｆ ｗａ ｔ ｅ ｒ ｓ ｏ ｒ ｐｔ ｉ ｏ ｎ，ｗ ａ —
义 齿 树 脂 基 托 表 面有 机 一 无 机 杂 化 膜 的 制 备 与 研 究
７ １
义齿 树 脂 基 托 表 面 有 机一 无 机 杂化 膜 的 制 备 与研 究
Ｐｒ ｅ ｐａ ｒ ａ ｔ ｉ ｏｎ ａ ｎｄ Ｒｅ ｓ ｅ ａ ｒ ｃ ｈ ｏ ｆ Ｏｒ ｇ ａ ｎ ｉ ｃ — ｉ ｎ ｏ ｒ ｇ ａ ｎ ｉ ｃ
口腔材料学：S义齿基托树脂
积比）或2∶1（重量比）。
➢然后用不锈钢调刀调和均匀，加盖， ➢调和物变为面团状可塑物
※（2）调和后的变化
➢湿砂期 ➢稀糊期 ➢黏丝期 ➢面团期（可塑期）：热凝填塞型盒 ➢橡胶期 ➢坚硬期
3．充 填 ➢面团期调和物 ➢经加压纳入型盒内其充满整个型腔
4．热处理
充填好的树脂进行加热聚合的过程
方法 ➢70～75℃水浴中恒温90分钟，然后升温至煮沸并保持30～
2．光固化义齿基托树脂固化特性
➢箱式光固化器 ➢430～510nm的蓝色光 ➢固化深度3～5mm范围
返回
（三）树脂基托适合性
➢指义齿与口腔组织间的密合性 ➢测定腭部义齿基托与模型间空隙来确定 ➢直接影响着义齿的固位
树脂基托成形方法与适合性
➢压注成形>模压成形>灌注成形 ➢光固化>模压成形 ➢自凝树脂压力聚合或用微波固化的义齿基托
热塑性塑料 聚酰胺（尼龙）、聚碳酸酯、聚酯
注射成形前需将材料加热，使其软化成 黏流态，然后将材料装入注射管内，安装到 专用的注射机上，加压将黏流态的材料注入 有义齿阴模的型盒内。
隐形义齿
➢制作有弹性的基托和仿牙
齿颜色或牙龈颜色的树脂 卡环
➢美观
隐形义齿缺点
➢材料刚性不足 ➢义齿不能充分分散咬合
热注塑基托树脂
➢分子量较高的牙托粉直接制成 ➢强度高、脆性小、韧性好、抗折断 ➢形态准确 ➢与组织面的适合性好
返回
（二）固化特性
1．自凝树脂
➢室温下达到可操作（充填）3-5分钟
➢自凝牙托粉和牙托水的比例 ➢树脂中BPO与叔胺的含量配比 ➢阻聚剂的多少 ➢环境温度
➢聚合产热
➢体积大小 ➢促进剂或引发剂含量 ➢环境温度
➢然后用不锈钢调刀调和均匀，加盖， ➢调和物变为面团状可塑物
※（2）调和后的变化
➢湿砂期 ➢稀糊期 ➢黏丝期 ➢面团期（可塑期）：热凝填塞型盒 ➢橡胶期 ➢坚硬期
3．充 填 ➢面团期调和物 ➢经加压纳入型盒内其充满整个型腔
4．热处理
充填好的树脂进行加热聚合的过程
方法 ➢70～75℃水浴中恒温90分钟，然后升温至煮沸并保持30～
2．光固化义齿基托树脂固化特性
➢箱式光固化器 ➢430～510nm的蓝色光 ➢固化深度3～5mm范围
返回
（三）树脂基托适合性
➢指义齿与口腔组织间的密合性 ➢测定腭部义齿基托与模型间空隙来确定 ➢直接影响着义齿的固位
树脂基托成形方法与适合性
➢压注成形>模压成形>灌注成形 ➢光固化>模压成形 ➢自凝树脂压力聚合或用微波固化的义齿基托
热塑性塑料 聚酰胺（尼龙）、聚碳酸酯、聚酯
注射成形前需将材料加热，使其软化成 黏流态，然后将材料装入注射管内，安装到 专用的注射机上，加压将黏流态的材料注入 有义齿阴模的型盒内。
隐形义齿
➢制作有弹性的基托和仿牙
齿颜色或牙龈颜色的树脂 卡环
➢美观
隐形义齿缺点
➢材料刚性不足 ➢义齿不能充分分散咬合
热注塑基托树脂
➢分子量较高的牙托粉直接制成 ➢强度高、脆性小、韧性好、抗折断 ➢形态准确 ➢与组织面的适合性好
返回
（二）固化特性
1．自凝树脂
➢室温下达到可操作（充填）3-5分钟
➢自凝牙托粉和牙托水的比例 ➢树脂中BPO与叔胺的含量配比 ➢阻聚剂的多少 ➢环境温度
➢聚合产热
➢体积大小 ➢促进剂或引发剂含量 ➢环境温度
第一节义齿基托树脂
§ 在牙托粉中需加入如钛白粉、镉红、镉黄等颜料， 可使制成的树脂基托具有与牙龈相似的色泽。加有 少许红色合成短纤维，模拟牙龈的血管纹。
§ 一些牙托粉或牙托水中还含有增塑剂，如邻苯二甲 酸二丁酯，使增塑的聚合物更加柔软，韧性提高。
（二）自凝型义齿基托树脂
§ 室温化学固化型义齿基托树脂(room temperature curing denture base resin)又称自凝型义齿基托树脂，简称自凝树 脂(self-curing resin)，是指在室温环境下，通过氧化还原 体系引发聚合的基托材料。
§ 光固化义齿基托树脂 (light curing denture base resin)为单组分、面团状可塑物，组成上与光固 化复合树脂相似。
光固化义齿基托树脂的主要成分
成分
树脂基质 活性稀释剂 PMMA交联粉
含量(wt％) 成 分
含量(wt％)
30～40 5～10 35～40
无机填料
光引发剂
颜料及红色 短纤维丝
10～15 微量 少量
（三）光固化义齿基托树脂
§ 树脂基质主要有Bis-GMA、异氰酸酯改性的BisGMA。填料为PMMA交联粉和二氧化硅微粉。 常用的活性稀释剂有TEGDMA、1、6-己二醇二 甲基丙烯酸酯等。稀释剂的作用主要是调节材料 的黏稠度。
§ PMMA交联粉是MMA 与GDMA或TEGDMA的 共聚物。材料在固化前长期处于可塑面团状。
（五）自凝树脂灌注成型法
§ 将粉、液按一定的比例混合，待混合物进入稀糊 期后，将材料灌入义齿的石膏模型阴模腔中，然 后将模型放入压力锅水浴中，在0.1～0.2MPa气 压下加热至55～60℃聚合30～45分钟。
§ 也可将稀糊状混合物灌入义齿的弹性水胶体（如 琼脂）阴模腔中，然后将型盒放入压力容器中， 在0.1～0.2MPa的气压下聚合30～45分钟。
§ 一些牙托粉或牙托水中还含有增塑剂，如邻苯二甲 酸二丁酯，使增塑的聚合物更加柔软，韧性提高。
（二）自凝型义齿基托树脂
§ 室温化学固化型义齿基托树脂(room temperature curing denture base resin)又称自凝型义齿基托树脂，简称自凝树 脂(self-curing resin)，是指在室温环境下，通过氧化还原 体系引发聚合的基托材料。
§ 光固化义齿基托树脂 (light curing denture base resin)为单组分、面团状可塑物，组成上与光固 化复合树脂相似。
光固化义齿基托树脂的主要成分
成分
树脂基质 活性稀释剂 PMMA交联粉
含量(wt％) 成 分
含量(wt％)
30～40 5～10 35～40
无机填料
光引发剂
颜料及红色 短纤维丝
10～15 微量 少量
（三）光固化义齿基托树脂
§ 树脂基质主要有Bis-GMA、异氰酸酯改性的BisGMA。填料为PMMA交联粉和二氧化硅微粉。 常用的活性稀释剂有TEGDMA、1、6-己二醇二 甲基丙烯酸酯等。稀释剂的作用主要是调节材料 的黏稠度。
§ PMMA交联粉是MMA 与GDMA或TEGDMA的 共聚物。材料在固化前长期处于可塑面团状。
（五）自凝树脂灌注成型法
§ 将粉、液按一定的比例混合，待混合物进入稀糊 期后，将材料灌入义齿的石膏模型阴模腔中，然 后将模型放入压力锅水浴中，在0.1～0.2MPa气 压下加热至55～60℃聚合30～45分钟。
§ 也可将稀糊状混合物灌入义齿的弹性水胶体（如 琼脂）阴模腔中，然后将型盒放入压力容器中， 在0.1～0.2MPa的气压下聚合30～45分钟。
义齿基托树脂使用方法
义齿基托树脂使用方法
义齿基托树脂是一种用于修复义齿的重要材料，它具有良好的耐磨性和稳定性，能够有效延长义齿的使用寿命。
正确的使用方法不仅可以保证义齿的质量，还能够提高患者的舒适度。
下面将介绍义齿基托树脂的使用方法，希望能够帮助到需要的人。
首先，准备工作是非常重要的。
在使用义齿基托树脂之前，需要将义齿清洗干净，并确保义齿的表面是干燥的。
同时，还需要准备好所需的基托树脂材料和相应的工具，确保工作台面整洁，以免灰尘或杂质进入基托树脂中影响修复效果。
接下来，将基托树脂材料按照说明书上的比例混合均匀，通常情况下，基托树
脂材料是由粉末和液体按照一定比例混合而成的。
混合时需要注意，要慢慢加入粉末，同时用工具不断搅拌，直至完全均匀。
混合好的基托树脂材料应该是均匀的颜色，没有任何颗粒状物质存在。
然后，将混合好的基托树脂材料填充到义齿的基托部位。
在填充的过程中，需
要注意控制好基托树脂的用量，确保填充完整并且不会溢出。
填充完成后，用工具将基托树脂进行整形，使其与义齿完美贴合，并且确保基托树脂的表面光滑。
最后，将填充好并整形的义齿放入模具中，进行固化处理。
固化时间根据基托
树脂材料的不同而有所差异，通常情况下，需要根据说明书上的要求进行固化时间的控制。
固化完成后，取出义齿，清洗干净，即可使用。
以上就是义齿基托树脂的使用方法，正确的使用方法可以保证义齿的质量和舒
适度。
希望上述内容能够对您有所帮助。
义齿基托树脂
塑料牙
成品塑料牙
聚甲基丙烯酸甲酯塑料牙 复合树脂牙
成品塑料牙列
成品塑料牙面
义齿软衬材料
概念
分类
丙烯酸酯类软塑料 硅橡胶
传统的软衬材料一次作用时间为6个 月～1年，用于解决慢性牙槽嵴疼痛，它 作为一个减震结构减少功能性咀嚼压力 的高应力点，使应力分布更加均匀，其 柔软性使病人感觉舒适，易通过倒凹就 位。缺点：与基托硬树脂粘接不牢；易 变色；有异味；易粘附细菌。
2、自凝牙托粉 甲基丙烯酸甲酯均聚粉或共聚粉: 基质 过氧化苯甲酰(BPO): 引发剂，1％ 镉红、钛白粉: 着色剂，微量
聚合原理
促进剂与引发剂形成一对氧化还原体系， 使BPO在室温下迅速分解出自由基从而引 发单体聚合。聚合的同时放出大量的热高 达90°C以上，此时不需要进行热处理而在 室温下固化。
加温 (°C) 100
100
恒温时间（h)
0.5～1 0.5～1
3 70～75
9
热固化型基托树脂的性能
1、物理性能 1) 热学性能：线胀系数大于天然牙、瓷牙、金属。
热导率低。热变形温度为81-91°C。 2) 固化收缩 3) 吸水性：吸水膨胀。
2、机械性能：较好。 应力及裂纹
3、化学性能 1) 溶解性：银纹现象 2) 老化性
基托产生变形的原因
1. 充塞填胶过早或过迟 2. 装盒不当，有倒凹形成 3. 压力过大或过小 4. 修复体厚薄差异过大 5. 热处理升温过快 6. 骤然降温冷却，开盒过早
二、自凝义齿基托树脂
(self- curing denture base resin)
组成
1、自凝牙托水 甲基丙烯酸甲酯(MMA): 基质 有机叔胺或对甲苯亚磺酸盐：促进剂 2,6-二叔丁基对甲酚(TDBC): 阻聚剂 UV-327: 紫外线吸收剂，少量
义齿基托材料_丙烯酸树脂20年研究进展_张冬梅
常规水浴聚合法相比，低温长时间聚合升温慢，基托的表面 和内部聚合程度较均匀，产生的聚合性体积收缩较小，基托
附着。杨俊等［３５］将蒙托土、ＳｉＯ２、碳化硅晶和超高分子量聚乙 烯纤维以及不同含量纤维添加到 ＰＭＭＡ 中，发现义齿基托的
变形小；义齿基托中的单体转化率增高，残留的单体量减少， 力学性能得到了提高但抗菌性能却没有改善。佘文君等［３６］将
2 PMMA基托与人工牙结合强度的研究 义齿主要由人工牙和基托两部分组成，这两者的良好结
合是义齿在使用中充分发挥作用的必要条件。但是临床上时 常发现义齿在使用中人工牙从基托上脱落，使义齿无法使 用，因而对人工牙与基托结合强度的研究成为另一个热门。 Ｃａｔｔｅｒｌｉｎ 等［１３］证实锡纸替代物的污染明显降低了人工牙对 基托的结合力。曹健等［１４］发现，对塑料牙盖嵴面进行适当处 理，可显著提高与基托树脂的粘结强度，其中用氯仿溶胀塑 料牙盖嵴面的方法是一种简便、有效的方法。Ｊａｍａｎｉ 等［１５］的 研究表明，基托较厚时，在加工过程中人工牙的移动比基托 较薄时增加。Ｃｕｎｎｉｎｇｈａｍ 等［１６］发现，当树脂在面团期晚期压 缩时，人工牙和基托间的结合力显著增强，使用高度抗压树 脂时其结合力也增强，对人工牙表面的打磨和加孔对结合力 没有影响，用单体尤其是高冲击单体涂布人工牙表面或用树 脂水门汀都可以显著提高人工牙和基托的结合力。
时发现，微波处理法能获得更高的基托材料的抗弯强度，更 齿 ， 使 患 者 唾 液 氟 浓 度 从 ０．０４３ｕｇｆ／ｍｌ 升 高 到
高的抗挠强度，但两种方法获得的基托的冲击强度没有统计 １．２３４ｕｇｆ／ｍｌ，显著降低了戴用义齿后患者唾液中和基牙与
学差异；蔡玉惠等［２６］的研究有相同的结论，但同时证明了微
物膜四个阶段［３１］。影响因素主要有：材料组成、耐溶解性、生
义齿基托材料—丙烯酸树脂20年研究进展
９８ ２
中国美容 医学 ２ １ ０ ０年 ６月第 １ ９卷第 ６期 Ｃ ｉｅｅ ｏ ｒａ ｏ ｅｔｅｉ Ｍｅ ｉｉｅ ｕ ．０ ０Ｖ Ｌ ９Ｎ ． ｈｎ ｓ Ｊｕｎｌ ｆ ｓ ｔ ｄｃｎ． ｎ２ １．ｏ １ ．０ Ａ ｈ ｃ Ｊ １ ６
义齿 基托 材 料一 丙 烯酸 树 脂 ２ ０年研 究 进展
拥有 各类 牙列缺损缺 失修复广泛适应 性、 良好 的理化 、 机械
和 生物 性 能 以及 易 于 加 工 成 型 等 诸 多 优 越 性 ， 一直 以来 在 临
床上受到广大医生和患者的欢迎。 早在 １３ 年 ， ９ ７ 德国首先采
用 悬Байду номын сангаас浮 聚 合 法 制 成 聚 甲 基 丙 烯 酸 甲 酯 聚 合 粉
Ｄｅｎ ａｌ ｌ ｅ ａｔ ｉ － ｖ ｏｐｍ ｅｎ ｙ ｉ ｄ ｒ ｉ ｎ ｔ ｔ ａｔ ｍ ｅｒ ｐ ａｌｄｅ ｅｌ ｔ ａｃｒ ｌ ａｃｉ ｅｓｎ ｉ ｗｅｎ ｙ ｙ ｏｆ ｃ ｔ ｅａｒ ｓ
张冬梅 综述 ， 张少锋 审校
（． １北京军区联 勤部丰 台干休 所 门诊部 口腔科 北京 １ ０ ７ ２ 第四军医大学 口腔 医院修复科 ０ １； ． ０ 陕西 西安 ７ ３ ） １ ０ ２ ０
观提 出了越来 越高 的要求 ， Ｐ Ｍ 对 Ｍ Ａ基托材料 的研究也越 来 越深入和广泛 。本文就 国内外近 ２ Ｏ年来对 Ｐ Ｍ ＭＡ的研 究进
展做一综述 。
基托树脂更 能充分分散咬合力 ；ＭＡ复合材料 的冲击 强度 、 ＰＭ
弯 曲强 度 也 随 着 纤 维 含 量 的 增 加 而 增 大 ， 强 作 用 也 随之 提 增 高 ， 种 增 强 作用 与 纤 维含 量 成 正 相 关 ， 与 Ｎ ｋ ｍ ｒ １的 这 这 ａ ａｕ ａ Ｉ 研 究 结 果一 致 ， 玻璃 纤维 的含 量 为 ９ ６ ％ ， 齿基 托 材 料 当 ．３ 时 义 的 机械 性 能增 强 作 用 非 常 显 著 。 ２ Ｐ Ｍ 托 与 人 工 牙 结合 强度 的研 究 Ｍ Ａ基 义 齿主 要 由 人 工 牙和 基托 两 部 分 组 成 ， 两 者 的 良好 结 这 合 是义 齿在 使 用 中充 分 发 挥作 用 的必 要 条 件 。 是 临床 上 时 但 常 发 现 义 齿 在 使 用 中人 工 牙 从 基 托 上 脱 落 ， 使 义 齿 无 法 使 用 ， 因而 对 人 工 牙 与 基 托 结合 强度 的研 究成 为 另 一个 热 门 。 Ｃ ｔｅ ｌｎ等 证 实锡 纸 替 代 物 的污 染 明 显 降低 了人 工 牙对 ａ ｔｒ ｉ 目 基 托 的 结合 力 。曹 健 等 ： 发 现 ， 塑 料 牙 盖 嵴 面 进 行 适 当 处 加 对 理 ， 显 著 提 高 与 基 托 树 脂 的 粘 结 强度 ， 中 用 氯 仿 溶 胀 塑 可 其
中国美容 医学 ２ １ ０ ０年 ６月第 １ ９卷第 ６期 Ｃ ｉｅｅ ｏ ｒａ ｏ ｅｔｅｉ Ｍｅ ｉｉｅ ｕ ．０ ０Ｖ Ｌ ９Ｎ ． ｈｎ ｓ Ｊｕｎｌ ｆ ｓ ｔ ｄｃｎ． ｎ２ １．ｏ １ ．０ Ａ ｈ ｃ Ｊ １ ６
义齿 基托 材 料一 丙 烯酸 树 脂 ２ ０年研 究 进展
拥有 各类 牙列缺损缺 失修复广泛适应 性、 良好 的理化 、 机械
和 生物 性 能 以及 易 于 加 工 成 型 等 诸 多 优 越 性 ， 一直 以来 在 临
床上受到广大医生和患者的欢迎。 早在 １３ 年 ， ９ ７ 德国首先采
用 悬Байду номын сангаас浮 聚 合 法 制 成 聚 甲 基 丙 烯 酸 甲 酯 聚 合 粉
Ｄｅｎ ａｌ ｌ ｅ ａｔ ｉ － ｖ ｏｐｍ ｅｎ ｙ ｉ ｄ ｒ ｉ ｎ ｔ ｔ ａｔ ｍ ｅｒ ｐ ａｌｄｅ ｅｌ ｔ ａｃｒ ｌ ａｃｉ ｅｓｎ ｉ ｗｅｎ ｙ ｙ ｏｆ ｃ ｔ ｅａｒ ｓ
张冬梅 综述 ， 张少锋 审校
（． １北京军区联 勤部丰 台干休 所 门诊部 口腔科 北京 １ ０ ７ ２ 第四军医大学 口腔 医院修复科 ０ １； ． ０ 陕西 西安 ７ ３ ） １ ０ ２ ０
观提 出了越来 越高 的要求 ， Ｐ Ｍ 对 Ｍ Ａ基托材料 的研究也越 来 越深入和广泛 。本文就 国内外近 ２ Ｏ年来对 Ｐ Ｍ ＭＡ的研 究进
展做一综述 。
基托树脂更 能充分分散咬合力 ；ＭＡ复合材料 的冲击 强度 、 ＰＭ
弯 曲强 度 也 随 着 纤 维 含 量 的 增 加 而 增 大 ， 强 作 用 也 随之 提 增 高 ， 种 增 强 作用 与 纤 维含 量 成 正 相 关 ， 与 Ｎ ｋ ｍ ｒ １的 这 这 ａ ａｕ ａ Ｉ 研 究 结 果一 致 ， 玻璃 纤维 的含 量 为 ９ ６ ％ ， 齿基 托 材 料 当 ．３ 时 义 的 机械 性 能增 强 作 用 非 常 显 著 。 ２ Ｐ Ｍ 托 与 人 工 牙 结合 强度 的研 究 Ｍ Ａ基 义 齿主 要 由 人 工 牙和 基托 两 部 分 组 成 ， 两 者 的 良好 结 这 合 是义 齿在 使 用 中充 分 发 挥作 用 的必 要 条 件 。 是 临床 上 时 但 常 发 现 义 齿 在 使 用 中人 工 牙 从 基 托 上 脱 落 ， 使 义 齿 无 法 使 用 ， 因而 对 人 工 牙 与 基 托 结合 强度 的研 究成 为 另 一个 热 门 。 Ｃ ｔｅ ｌｎ等 证 实锡 纸 替 代 物 的污 染 明 显 降低 了人 工 牙对 ａ ｔｒ ｉ 目 基 托 的 结合 力 。曹 健 等 ： 发 现 ， 塑 料 牙 盖 嵴 面 进 行 适 当 处 加 对 理 ， 显 著 提 高 与 基 托 树 脂 的 粘 结 强度 ， 中 用 氯 仿 溶 胀 塑 可 其
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四节 义齿基托树脂
一、加热固化型基托树脂
❖ 简称热固型基托树脂或热凝树脂。
❖ （一）组成
粉剂：牙托粉。由甲基丙烯酸甲酯均聚 粉或共聚粉、颜料等组成
液剂：牙托水。由甲基丙烯酸甲酯、交 联剂、阻聚剂、紫外线吸收剂等组成
行业特制
1
❖1、牙托水
❖ 主要成分是甲基丙烯酸甲酯（MMA），是聚合成聚 甲基丙烯酸甲酯（PMMA）的原料。常温下无色透 明液体，易挥发，易燃，易溶于有机溶液，微溶于 水。
❖ 吸水后体积稍有膨胀，补偿聚合收缩。
❖ （4）体积收缩
❖ 冷却过程中的冷缩。影响与口腔组织间的 适合性。
❖ （5）应力及裂纹
❖ 热处理过程中产生体积收缩，与石膏模型 间的摩擦阻力抑制了部分体积收缩，冷却 时有潜伏应力存在。导致义齿断裂。
行业特制
18
❖ 2、化学性能 ❖ （1）溶解性 ❖ 溶于有机溶剂。
行业特制
11
❖ （三）使用及热处理方法
❖ 1、模型准备 涂分离剂 ❖ 2、调和牙托粉与牙托水 3：1（体积比）
2：1（重量比）
行业特制
12
3、调和后的变化
❖ 湿砂期：水少粉多 ❖ 稀糊期：水多粉少 ❖ 粘丝期：不宜再调和 ❖ 面团期：填塞型盒最佳时期 ❖ 橡胶期：硬而有弹性 ❖ 坚硬期：坚硬脆性体
MMA在光、热、电离辐射和自由基的激发 下，容易发生加成聚合，形成聚合物。
紫外线吸收剂：保护分子链免受破坏，防 止或减轻老化和变色。
行业特制
2
行业特制
3
❖ 2、牙托粉
❖ 是MMA的均聚粉或共聚粉。是决定基托树 脂性能的主要因素。
❖ 种类：
❖ （1）MMA均聚粉：由MMA经悬浮聚合而 制成，为无色透明的细小珠状。分子量愈 大，基托强度愈好，聚合粉溶于牙托水的 速度变慢，面团期形成时间增加，不利于 临床。
行业特制
13
❖影响面团期形成时间的因素
❖ （1）牙托粉的粒度：粒度愈大，所需 时间愈长
❖ （2）粉液比：大，所需时间短。 ❖ （3）温度：室温高，所需时间短。 ❖ 4、填塞
行业特制
14
❖5、热处理
❖ （1）将型盒置于70～75℃水浴中恒温90min， 然后升温至煮沸保持30～60min，最快。
❖ （2）将型盒置于温水中，在1.5～2h内缓慢 匀速升温至沸点，保持30～60min，最简便。
❖ 常温下稳定，溶于有机溶剂不溶于水和醇。
行业特制
4
行业特制
5
行业特制
6
❖ （2）MMA共聚粉
❖ 1）MB牙托粉：是MMA与丙烯酸丁酯的嵌 段共聚粉，冲击强度和挠曲强度提高。
❖ 2）MMA－MA牙托粉：是MMA与丙烯酸甲 酯MA的共聚粉，调和时需牙托水较少，面 团期持续时间较长，充填塑性好，耐磨性 和耐擦伤性有所提高。
❖ （四）应用
❖ 正畸活动矫治器、腭护板、牙周夹板等
❖ 粉液比2：1（重量比），5：3（体积比）
❖ 糊状期塑形。塑形过早，流动性大，塑形过迟， 丝状期易粘器具。
行业特制
31
光固化义齿基托树脂
❖ （一）组成 ❖ 单糊剂型，可塑状面团样物。 ❖ PMMA交联粉：具有轻度交联的网状结构，
在树脂基质及活性稀释剂中只溶胀，不溶 解。
行业特制
20
❖ （五）应用中应注意问题
❖ 1、基托中产生气孔的原因 ❖ （1）热处理升温过快、过高 ❖ （2）粉液比失调
a牙托水过多 b牙托水过少
❖ （3）充填时机不准
a填塞过早 b填塞过迟
行业特制
21
❖ 2、基托发生变形的原因 ❖ （1）装盒不妥，压力过大 ❖ （2）填胶过迟 ❖ （3）升温过快 ❖ （4）基托厚薄差异过大 ❖ （5）冷却过快，开盒过早 ❖ （六）微波热处理法
❖ 牙托粉中胶乳少量引发剂，过氧化苯甲酰。 颜料，钛白粉、镉红。
行业特制
7
❖ （二）聚合原理 ❖ 为自由基链锁聚合反应。
❖ 自由基是有机化合物分子中的共价键 在光、热、射线的影响下，分裂成为 两个含不成对带独电子的活泼基团。
行业特制
8
行业特制
9
使用中应注意的问题
基托发生变形的原因
装置不妥、压力过大
填胶过迟
升温过快—体积收缩不均匀
基托厚薄差异过大
冷却过快，开盒过早：温度收缩不一致、 基托内潜伏应力释放、未充分冷却和硬 化的基托被拉变形
行业特制
10
❖ 自由基聚合反应过程： ❖ 1、链引发 ❖ 单体在引发剂或光、热、辐射等的作用下产
生自由基的过程。 ❖ 2、链增长 ❖ 单体自由基结合成单元更多的链自由基 ❖ 3、链终止 ❖ 两自由基相遇，独电子消失
❖ （2）老化性能
❖ 在日光、大气、受力和周围介质作用下， 出现发黄、龟裂、变形、机械强度下降等 现象。
行业特制
19
❖ 3、生物学性能
❖ 固化完全的对人体毒性很小，残留的对人体 有一定的刺激作用。个别患者过敏。
❖ 4、储存
❖ 牙托粉长期放置不会变质。牙托水应避光储 存于低温、干燥、通风处，型义齿基托树脂
❖ 又叫自凝型义齿基托树脂，简称自凝树脂。 ❖ （一）组成 ❖ 粉剂：自凝牙托粉。PMMA均聚粉或共聚粉，少
量引发剂和着色剂。 ❖ 液剂：自凝牙托水。MMA少量促进剂、阻聚剂
及紫外线吸收剂。
行业特制
23
行业特制
24
行业特制
25
❖ （二）聚合原理
在常温下发生剧烈的氧化还原反应，释放自由 基，自由基可以打开MMA分子结构中的双键， 引发聚合。
❖ 基托愈大，愈厚，在聚合时产热愈多，若加 热速度快，则容易产生气泡。
行业特制
15
行业特制
16
❖ （四）性能 ❖ 1、物理、机械性能 ❖ （1）机械性能：
韧性不足，硬度不大，有时义齿磨损快， 容易折断等现象。
❖ （2）热学性能 热变形温度为94℃ 热胀系数大 热的不良导体
行业特制
17
❖ （3）吸水性
行业特制
26
行业特制
27
行业特制
28
行业特制
29
（三）性能
❖ 分子量小、残留单体多、机械强度低、容易 产生气泡和变色等缺点。
❖ 1、平均分子量
❖ 2、残余单体
❖ 3、聚合收缩
❖ 4、色泽稳定性
❖ 5、聚合热
❖ 促进剂含量高，反应热多。
❖ 6、机械性能
❖ 韧性较差，脆性较大行业，特制刚性较好
30
行业特制
32
行业特制
33
❖ （二）性能特点
❖ 1、固化特性
❖ 专用的箱式光固化器内，对波长为430～ 510nm蓝光敏感。固化深度3～5mm范围。
❖ 2、机械性能
❖ 硬度高、刚性大、受力不易变形，脆性较 大。网状结构，交联度较大。
一、加热固化型基托树脂
❖ 简称热固型基托树脂或热凝树脂。
❖ （一）组成
粉剂：牙托粉。由甲基丙烯酸甲酯均聚 粉或共聚粉、颜料等组成
液剂：牙托水。由甲基丙烯酸甲酯、交 联剂、阻聚剂、紫外线吸收剂等组成
行业特制
1
❖1、牙托水
❖ 主要成分是甲基丙烯酸甲酯（MMA），是聚合成聚 甲基丙烯酸甲酯（PMMA）的原料。常温下无色透 明液体，易挥发，易燃，易溶于有机溶液，微溶于 水。
❖ 吸水后体积稍有膨胀，补偿聚合收缩。
❖ （4）体积收缩
❖ 冷却过程中的冷缩。影响与口腔组织间的 适合性。
❖ （5）应力及裂纹
❖ 热处理过程中产生体积收缩，与石膏模型 间的摩擦阻力抑制了部分体积收缩，冷却 时有潜伏应力存在。导致义齿断裂。
行业特制
18
❖ 2、化学性能 ❖ （1）溶解性 ❖ 溶于有机溶剂。
行业特制
11
❖ （三）使用及热处理方法
❖ 1、模型准备 涂分离剂 ❖ 2、调和牙托粉与牙托水 3：1（体积比）
2：1（重量比）
行业特制
12
3、调和后的变化
❖ 湿砂期：水少粉多 ❖ 稀糊期：水多粉少 ❖ 粘丝期：不宜再调和 ❖ 面团期：填塞型盒最佳时期 ❖ 橡胶期：硬而有弹性 ❖ 坚硬期：坚硬脆性体
MMA在光、热、电离辐射和自由基的激发 下，容易发生加成聚合，形成聚合物。
紫外线吸收剂：保护分子链免受破坏，防 止或减轻老化和变色。
行业特制
2
行业特制
3
❖ 2、牙托粉
❖ 是MMA的均聚粉或共聚粉。是决定基托树 脂性能的主要因素。
❖ 种类：
❖ （1）MMA均聚粉：由MMA经悬浮聚合而 制成，为无色透明的细小珠状。分子量愈 大，基托强度愈好，聚合粉溶于牙托水的 速度变慢，面团期形成时间增加，不利于 临床。
行业特制
13
❖影响面团期形成时间的因素
❖ （1）牙托粉的粒度：粒度愈大，所需 时间愈长
❖ （2）粉液比：大，所需时间短。 ❖ （3）温度：室温高，所需时间短。 ❖ 4、填塞
行业特制
14
❖5、热处理
❖ （1）将型盒置于70～75℃水浴中恒温90min， 然后升温至煮沸保持30～60min，最快。
❖ （2）将型盒置于温水中，在1.5～2h内缓慢 匀速升温至沸点，保持30～60min，最简便。
❖ 常温下稳定，溶于有机溶剂不溶于水和醇。
行业特制
4
行业特制
5
行业特制
6
❖ （2）MMA共聚粉
❖ 1）MB牙托粉：是MMA与丙烯酸丁酯的嵌 段共聚粉，冲击强度和挠曲强度提高。
❖ 2）MMA－MA牙托粉：是MMA与丙烯酸甲 酯MA的共聚粉，调和时需牙托水较少，面 团期持续时间较长，充填塑性好，耐磨性 和耐擦伤性有所提高。
❖ （四）应用
❖ 正畸活动矫治器、腭护板、牙周夹板等
❖ 粉液比2：1（重量比），5：3（体积比）
❖ 糊状期塑形。塑形过早，流动性大，塑形过迟， 丝状期易粘器具。
行业特制
31
光固化义齿基托树脂
❖ （一）组成 ❖ 单糊剂型，可塑状面团样物。 ❖ PMMA交联粉：具有轻度交联的网状结构，
在树脂基质及活性稀释剂中只溶胀，不溶 解。
行业特制
20
❖ （五）应用中应注意问题
❖ 1、基托中产生气孔的原因 ❖ （1）热处理升温过快、过高 ❖ （2）粉液比失调
a牙托水过多 b牙托水过少
❖ （3）充填时机不准
a填塞过早 b填塞过迟
行业特制
21
❖ 2、基托发生变形的原因 ❖ （1）装盒不妥，压力过大 ❖ （2）填胶过迟 ❖ （3）升温过快 ❖ （4）基托厚薄差异过大 ❖ （5）冷却过快，开盒过早 ❖ （六）微波热处理法
❖ 牙托粉中胶乳少量引发剂，过氧化苯甲酰。 颜料，钛白粉、镉红。
行业特制
7
❖ （二）聚合原理 ❖ 为自由基链锁聚合反应。
❖ 自由基是有机化合物分子中的共价键 在光、热、射线的影响下，分裂成为 两个含不成对带独电子的活泼基团。
行业特制
8
行业特制
9
使用中应注意的问题
基托发生变形的原因
装置不妥、压力过大
填胶过迟
升温过快—体积收缩不均匀
基托厚薄差异过大
冷却过快，开盒过早：温度收缩不一致、 基托内潜伏应力释放、未充分冷却和硬 化的基托被拉变形
行业特制
10
❖ 自由基聚合反应过程： ❖ 1、链引发 ❖ 单体在引发剂或光、热、辐射等的作用下产
生自由基的过程。 ❖ 2、链增长 ❖ 单体自由基结合成单元更多的链自由基 ❖ 3、链终止 ❖ 两自由基相遇，独电子消失
❖ （2）老化性能
❖ 在日光、大气、受力和周围介质作用下， 出现发黄、龟裂、变形、机械强度下降等 现象。
行业特制
19
❖ 3、生物学性能
❖ 固化完全的对人体毒性很小，残留的对人体 有一定的刺激作用。个别患者过敏。
❖ 4、储存
❖ 牙托粉长期放置不会变质。牙托水应避光储 存于低温、干燥、通风处，型义齿基托树脂
❖ 又叫自凝型义齿基托树脂，简称自凝树脂。 ❖ （一）组成 ❖ 粉剂：自凝牙托粉。PMMA均聚粉或共聚粉，少
量引发剂和着色剂。 ❖ 液剂：自凝牙托水。MMA少量促进剂、阻聚剂
及紫外线吸收剂。
行业特制
23
行业特制
24
行业特制
25
❖ （二）聚合原理
在常温下发生剧烈的氧化还原反应，释放自由 基，自由基可以打开MMA分子结构中的双键， 引发聚合。
❖ 基托愈大，愈厚，在聚合时产热愈多，若加 热速度快，则容易产生气泡。
行业特制
15
行业特制
16
❖ （四）性能 ❖ 1、物理、机械性能 ❖ （1）机械性能：
韧性不足，硬度不大，有时义齿磨损快， 容易折断等现象。
❖ （2）热学性能 热变形温度为94℃ 热胀系数大 热的不良导体
行业特制
17
❖ （3）吸水性
行业特制
26
行业特制
27
行业特制
28
行业特制
29
（三）性能
❖ 分子量小、残留单体多、机械强度低、容易 产生气泡和变色等缺点。
❖ 1、平均分子量
❖ 2、残余单体
❖ 3、聚合收缩
❖ 4、色泽稳定性
❖ 5、聚合热
❖ 促进剂含量高，反应热多。
❖ 6、机械性能
❖ 韧性较差，脆性较大行业，特制刚性较好
30
行业特制
32
行业特制
33
❖ （二）性能特点
❖ 1、固化特性
❖ 专用的箱式光固化器内，对波长为430～ 510nm蓝光敏感。固化深度3～5mm范围。
❖ 2、机械性能
❖ 硬度高、刚性大、受力不易变形，脆性较 大。网状结构，交联度较大。
