监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案一、引言随着科技的不断发展,监控系统在各个领域得到了广泛应用。

然而,监控系统在使用过程中也面临着各种风险,其中之一就是雷击。

雷击不仅会对监控设备造成损坏,还可能导致数据丢失和系统瘫痪,给监控系统的正常运行带来严重影响。

因此,为了保障监控系统的稳定运行,需要采取相应的防雷措施。

二、防雷措施1. 外部防雷措施(1)避雷针:在监控系统设备周围安装避雷针,能够有效吸引并释放雷电,减少雷击对设备的影响。

(2)接地系统:建立良好的接地系统,将监控设备与地面进行良好的接触,以便将雷电引入地下,减少雷击对设备的危害。

(3)避雷带:在监控设备周围设置避雷带,能够将雷电导向地下,避免雷击对设备的直接影响。

2. 内部防雷措施(1)雷电防护器:安装雷电防护器可以有效地吸收和分散雷电冲击,保护监控设备免受雷击的危害。

(2)电源线滤波器:通过安装电源线滤波器,可以过滤掉电源中的干扰信号和电磁波,降低雷击对监控设备的影响。

(3)信号线防护器:安装信号线防护器可以有效地保护监控设备的信号传输线路,减少雷击对信号传输的干扰。

三、防雷设备选型1. 避雷针选型(1)材料:避雷针通常采用不锈钢或铝合金材料,具有良好的耐腐蚀性和导电性能。

(2)形状:常见的避雷针形状有尖针状、球状和针球状等,选择适合监控系统的形状。

(3)安装方式:避雷针可以通过地面安装、墙面安装或屋顶安装等方式进行安装,根据实际情况选择合适的安装方式。

2. 雷电防护器选型(1)额定电压:根据监控设备的额定电压选择合适的雷电防护器,确保其能够承受雷击时的电压冲击。

(2)额定电流:根据监控设备的额定电流选择合适的雷电防护器,确保其能够承受雷击时的电流冲击。

(3)响应时间:选择具有较短响应时间的雷电防护器,能够更快地吸收和分散雷电冲击。

四、防雷系统维护1. 定期检查:定期对监控系统的防雷设备进行检查,确保其正常工作状态。

2. 清洁保养:定期清洁防雷设备,避免灰尘和污垢的积累影响其正常工作。

监控防雷方案

监控防雷方案

以下是一份关于监控防雷的具体方案:一、概述随着科技的发展,监控系统已成为日常生活和工作中不可或缺的一部分。

然而,监控系统在室外环境中运行时,容易受到雷电的影响。

为了保护监控系统的稳定性和安全性,本方案提供了全面的监控防雷措施。

二、防雷需求分析1.直击雷防护:防止雷电直接击中监控设备,导致设备损坏或火灾。

2.感应雷防护:防止雷电通过电源线、信号线等进入监控设备,导致设备损坏或数据丢失。

3.接地保护:将雷电能量导入大地,防止设备外壳带电,保障人员安全。

三、防雷方案设计1.直击雷防护:a. 在监控设备上方安装避雷针,避雷针的高度和数量应根据实际情况进行设计,确保避雷针能够覆盖监控设备。

b. 定期检查避雷针的接地线路,确保接地良好,电阻值应小于4欧姆。

2.感应雷防护:a. 在电源线、信号线等入口处安装防雷器,防止雷电通过线路进入设备。

b. 选择符合国际标准的防雷器,并按照说明书正确安装。

接地保护:a. 确保监控设备的接地良好,电阻值应小于4欧姆。

b. 采用等电位连接方式,将所有金属部件连接在一起,防止设备外壳带电。

四、防雷方案实施步骤1.需求调研:了解监控系统的布局、设备型号、线路走向等信息。

2.设计方案:根据需求分析结果,制定详细的防雷方案。

3.施工准备:采购所需的防雷设备和材料。

4.安装避雷针和防雷器:按照设计方案进行避雷针和防雷器的安装。

5.接地线路检查:检查所有接地线路的电阻值,确保符合要求。

6.系统调试:在防雷设施安装完成后,对监控系统进行调试,确保系统正常工作。

7.验收交付:验收合格后,交付给用户使用。

8.维护保养:定期对防雷设施进行检查和维护,确保防雷效果持久有效。

五、总结本方案提供了一种全面、有效的监控防雷措施。

通过直击雷防护、感应雷防护和接地保护等多重防雷手段,确保了监控系统的稳定性和安全性。

在实际应用中,应根据具体情况选择合适的防雷设备和材料,并严格按照施工规范进行安装和调试。

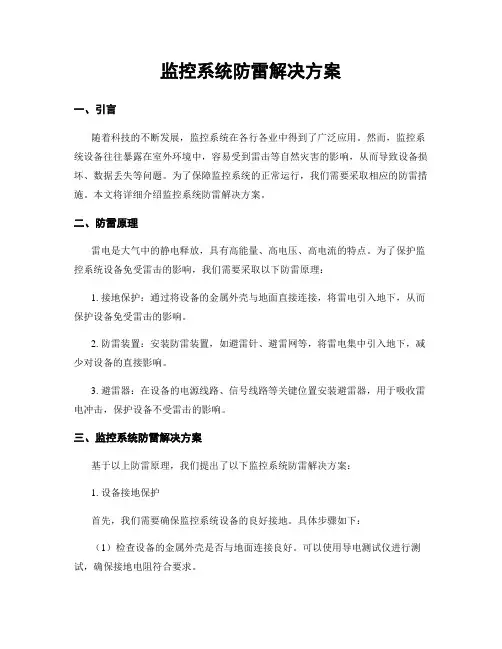

监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案一、引言随着科技的不断发展,监控系统在各行各业中得到了广泛应用。

然而,监控系统设备往往暴露在室外环境中,容易受到雷击等自然灾害的影响,从而导致设备损坏、数据丢失等问题。

为了保障监控系统的正常运行,我们需要采取相应的防雷措施。

本文将详细介绍监控系统防雷解决方案。

二、防雷原理雷电是大气中的静电释放,具有高能量、高电压、高电流的特点。

为了保护监控系统设备免受雷击的影响,我们需要采取以下防雷原理:1. 接地保护:通过将设备的金属外壳与地面直接连接,将雷电引入地下,从而保护设备免受雷击的影响。

2. 防雷装置:安装防雷装置,如避雷针、避雷网等,将雷电集中引入地下,减少对设备的直接影响。

3. 避雷器:在设备的电源线路、信号线路等关键位置安装避雷器,用于吸收雷电冲击,保护设备不受雷击的影响。

三、监控系统防雷解决方案基于以上防雷原理,我们提出了以下监控系统防雷解决方案:1. 设备接地保护首先,我们需要确保监控系统设备的良好接地。

具体步骤如下:(1)检查设备的金属外壳是否与地面连接良好。

可以使用导电测试仪进行测试,确保接地电阻符合要求。

(2)在设备周围挖掘足够深度的接地坑,并填充导电性较好的物质,如铜排等,确保接地坑与设备的金属外壳连接良好。

(3)定期检查接地系统的运行状态,如接地电阻是否增加等,及时修复或更换损坏的接地装置。

2. 安装防雷装置为了进一步提高监控系统的防雷能力,我们建议在设备周围安装防雷装置,如避雷针、避雷网等。

具体步骤如下:(1)根据监控系统设备的布局和周围环境,选择合适的防雷装置类型。

(2)安装防雷装置时,需要确保装置与设备的金属外壳连接良好,并与接地系统相连。

(3)定期检查防雷装置的运行状态,如是否存在损坏、生锈等情况,及时修复或更换。

3. 安装避雷器在监控系统的电源线路、信号线路等关键位置安装避雷器,可以有效吸收雷电冲击,保护设备不受雷击的影响。

具体步骤如下:(1)根据监控系统设备的电源线路、信号线路等特点,选择合适的避雷器类型。

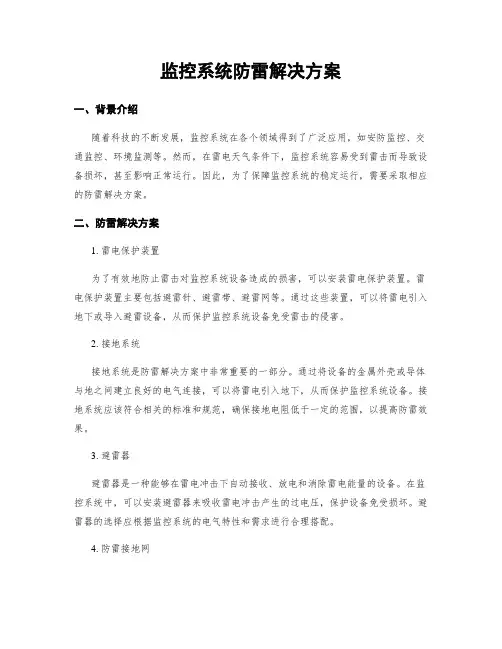

监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案一、背景介绍随着科技的不断发展,监控系统在各个领域得到了广泛应用,如安防监控、交通监控、环境监测等。

然而,在雷电天气条件下,监控系统容易受到雷击而导致设备损坏,甚至影响正常运行。

因此,为了保障监控系统的稳定运行,需要采取相应的防雷解决方案。

二、防雷解决方案1. 雷电保护装置为了有效地防止雷击对监控系统设备造成的损害,可以安装雷电保护装置。

雷电保护装置主要包括避雷针、避雷带、避雷网等。

通过这些装置,可以将雷电引入地下或导入避雷设备,从而保护监控系统设备免受雷击的侵害。

2. 接地系统接地系统是防雷解决方案中非常重要的一部分。

通过将设备的金属外壳或导体与地之间建立良好的电气连接,可以将雷电引入地下,从而保护监控系统设备。

接地系统应该符合相关的标准和规范,确保接地电阻低于一定的范围,以提高防雷效果。

3. 避雷器避雷器是一种能够在雷电冲击下自动接收、放电和消除雷电能量的设备。

在监控系统中,可以安装避雷器来吸收雷电冲击产生的过电压,保护设备免受损坏。

避雷器的选择应根据监控系统的电气特性和需求进行合理搭配。

4. 防雷接地网防雷接地网是一种通过将金属导体埋入地下建立的接地系统。

它能够有效地将雷电引入地下,保护监控系统设备。

防雷接地网的设计应根据监控系统的规模和需求进行合理布置,确保接地效果良好。

5. 系统维护与检测为了保障监控系统防雷解决方案的有效性,需要定期对防雷设备进行维护和检测。

维护包括清洁设备、检查接地线路连接是否良好等;检测包括测量接地电阻、避雷器的放电电流等。

通过定期的维护和检测,可以及时发现问题并进行修复,确保防雷设备的正常运行。

三、案例分析以某个监控系统为例,该系统应用于某个大型工厂,用于监测生产过程和设备运行状态。

在雷电天气条件下,该系统频繁受到雷击,导致监控设备损坏、数据丢失等问题。

为了解决这个问题,我们提出以下防雷解决方案:1. 在工厂建筑物的高处安装避雷针,引导雷电进入地下。

监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案一、引言随着科技的不断发展,监控系统在各个领域得到了广泛应用,但在安装和使用过程中,雷击事件可能会对监控设备造成严重的损坏,甚至导致系统瘫痪。

因此,为了保证监控系统的正常运行,制定一套有效的防雷解决方案是非常必要的。

二、防雷原理雷击事件是由大气中的电荷不平衡引起的,当雷电击中地面或者附近的物体时,会产生巨大的电流和电压,对监控系统设备造成严重威胁。

因此,防雷解决方案的基本原理是通过合理的接地和引流措施,将雷电的电流和电压引导到地下,从而保护监控设备的安全。

三、防雷解决方案1. 地面接地系统地面接地是防雷解决方案中最基本的措施之一。

通过将监控系统设备的金属外壳、支架等导电部件与地下的大地连接起来,可以有效地将雷电的电流引导到地下,从而减少对设备的影响。

地面接地系统应符合相关标准,接地电阻应控制在一定范围内,以确保良好的接地效果。

2. 避雷针系统避雷针是防雷解决方案中的重要组成部份,它能够吸引雷电,将其引导到地下,从而减少对监控系统设备的影响。

在安装监控系统时,应根据实际情况选择合适的避雷针类型和数量,并按照像关标准进行安装和维护。

3. 防雷装置除了地面接地和避雷针系统外,监控系统还应配备防雷装置,以提供额外的保护。

防雷装置可以通过快速引导雷电电流和电压,减少对设备的冲击。

常见的防雷装置包括避雷器、防雷保护器等,应根据监控系统的具体需求选择合适的装置,并按照像关标准进行安装和维护。

4. 环境监测系统为了及时发现雷击事件并采取相应措施,监控系统还应配备环境监测系统。

环境监测系统可以通过监测大气中的电场、电压、电流等参数,及时预警雷击风险,并向相关人员发送警报。

环境监测系统应具备高灵敏度和可靠性,以确保及时有效的预警。

5. 定期维护和检测为了保证防雷解决方案的有效性,监控系统设备应定期进行维护和检测。

维护工作包括清洁设备、检查接地系统的连接情况、更换损坏的防雷装置等。

检测工作包括测量接地电阻、检查避雷针的状况、测试防雷装置的工作状态等。

监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案引言概述:随着科技的不断发展,监控系统在各个领域得到了广泛的应用。

然而,在雷电频繁的地区,监控系统的安全性和稳定性成为了一个重要的问题。

因此,本文将介绍一些监控系统防雷解决方案,以确保监控系统的正常运行。

一、地面防雷措施1.1 接地系统接地系统是防止雷电对监控系统造成损害的重要手段。

合理布置接地装置可以将雷电流迅速引入地下,减小雷电对设备的影响。

在监控系统中,应该采用大面积接地网,确保接地电阻低于规定的安全值,以提供良好的雷电导入路径。

1.2 避雷针避雷针是一种常用的防雷设备,通过将雷电引入地下,以保护建筑物和设备。

在监控系统中,可以设置避雷针,将雷电引入地下,避免直接对设备产生损害。

避雷针的高度和数量应根据监控系统的具体情况进行合理设置,以提供最佳的防雷效果。

1.3 雷电保护器雷电保护器是一种电气设备,可用于保护监控系统免受雷电侵害。

它可以在雷电击中时迅速切断电源,以避免雷电通过电源线进入设备。

在监控系统中,应该根据设备的功率和电压等级选择合适的雷电保护器,并合理布置在电源线路上,以提供有效的防雷保护。

二、设备内部防雷措施2.1 防雷电磁干扰设计监控系统中的设备通常包含各种电子元器件,这些元器件对雷电非常敏感。

因此,设备内部的防雷电磁干扰设计至关重要。

可以通过合理布局电路板、使用防雷电磁干扰材料和组件,以及加装滤波器等方式,减小雷电对设备的干扰,提高设备的稳定性和可靠性。

2.2 外壳防雷设计监控系统的设备外壳是防止雷电直接对设备产生损害的第一道防线。

因此,外壳的防雷设计非常重要。

可以使用金属外壳,并将其接地,以提供良好的雷电导入路径。

此外,还可以在外壳上设置避雷针,将雷电引入地下,避免对设备的直接冲击。

2.3 电源线路设计电源线路是监控系统中的重要组成部分,也是雷电进入设备的主要途径之一。

因此,在电源线路的设计中应该考虑防雷因素。

可以使用防雷电磁干扰材料包裹电源线,以减小雷电对线路的影响。

监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案一、引言随着科技的迅猛发展,监控系统在各个领域得到广泛应用。

然而,监控设备往往暴露在室外环境中,容易受到雷击等自然灾害的影响,给设备的正常运行和数据的准确采集带来了很大的挑战。

因此,为了确保监控系统的稳定运行,需要采取有效的防雷措施。

二、防雷原理1. 雷电的形成和危害雷电是一种大气静电放电现象,会产生强大的电流和电压,对设备和人身安全造成严重威胁。

雷电击中监控设备可能导致设备损坏、数据丢失甚至火灾等严重后果。

2. 防雷原理防雷措施的核心原理是通过合理引导和分散雷电的电荷,使其远离监控设备,减小雷电对设备的影响。

具体的防雷措施包括接地、避雷针、避雷带、避雷网等。

三、防雷解决方案1. 设备选型选择符合防雷要求的监控设备是防雷措施的首要步骤。

设备应具备防雷等级符合国家标准,能够承受一定的雷电冲击。

2. 接地系统设计接地是防雷的基础,合理的接地系统能够将雷电引入地下,减小雷电对设备的冲击。

接地系统应包括设备接地和建造物接地两部份。

设备接地应采用低阻抗接地方式,确保雷电能够迅速引入地下。

建造物接地应符合国家标准,确保整个系统的接地效果。

3. 避雷针和避雷带避雷针和避雷带是常用的防雷设施,能够吸引雷电并将其引入地下。

在监控系统中,可以在设备周围安装避雷针和避雷带,形成一个保护区域,将雷电引导到地下,减小对设备的影响。

4. 避雷网避雷网是一种覆盖在建造物上的金属网,能够有效地分散雷电的电荷,减小雷电对设备的影响。

在监控系统中,可以在设备周围安装避雷网,形成一个保护层,防止雷电直接接触到设备。

5. 防雷设备保护除了以上的防雷措施外,还应考虑为监控设备提供额外的保护。

可以在设备供电路线上安装避雷器,避免雷电通过电源路线进入设备。

同时,还可以在设备的通信路线上安装防雷器,保护设备的通信功能。

四、防雷系统维护1. 定期检测防雷系统应定期进行检测,确保各个部件的正常运行。

检测包括接地系统的接地电阻、避雷针和避雷带的完好性等。

监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案一、背景介绍在现代社会中,监控系统已经成为维护公共安全和保护财产的重要工具。

然而,雷电活动是一种常见的自然灾害,可能对监控系统造成严重的损害,导致监控系统无法正常运行。

因此,为了保证监控系统的稳定运行,我们需要采取一系列的防雷措施。

二、防雷解决方案1. 防雷接地系统为了有效地防止雷击对监控系统的影响,建立一个良好的接地系统是非常重要的。

接地系统应该具备以下几个特点:- 采用低电阻材料:选择电阻低的材料,如铜,以确保电流能够迅速地流入地下。

- 合理布置接地极:接地极应该均匀地分布在监控系统周围,以增加接地面积,提高接地效果。

- 定期检测接地系统:定期检测接地系统的电阻值,确保其正常工作。

2. 防雷保护器防雷保护器是一种用于保护监控系统免受雷击损害的设备。

它能够将雷击产生的过电压引导到地下,保护监控设备免受损坏。

在选择防雷保护器时,应注意以下几点:- 防雷保护器的额定电流:根据监控系统的功率需求选择合适的额定电流,以确保防雷保护器能够正常工作。

- 防雷保护器的响应时间:选择具有较短响应时间的防雷保护器,以便能够及时引导过电压。

- 定期检测防雷保护器:定期检测防雷保护器的工作状态,确保其正常工作。

3. 防雷接口保护监控系统通常需要与外部设备进行连接,如摄像头、服务器等。

这些接口可能成为雷击的入口,导致监控系统受到损害。

为了保护接口免受雷击的影响,可以采取以下措施:- 安装防雷装置:在接口设备上安装防雷装置,以限制过电压的传播,保护接口设备免受损坏。

- 使用防雷电缆:选择具有防雷功能的电缆,以减少雷击对接口设备的影响。

- 定期检测接口设备:定期检测接口设备的工作状态,确保其正常工作。

4. 监测系统维护定期维护监控系统是保证其正常运行的关键。

在防雷解决方案中,应包括以下内容:- 定期检查防雷设备:定期检查防雷接地系统、防雷保护器和防雷接口装置的工作状态,及时发现并修复问题。

- 定期维护监控设备:定期清洁监控设备,确保其正常工作。

监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案一、背景介绍监控系统是现代社会中广泛应用的一种安全保障设备,用于实时监测和记录特定区域的活动情况。

然而,雷电活动对监控系统的稳定运行造成为了威胁。

为了确保监控系统的正常运行,我们需要采取有效的防雷措施。

二、防雷原理雷电产生的主要原因是云间和云地之间的电荷分离,导致电场强度的不均匀分布,最终引起放电现象。

针对监控系统的防雷,我们需要综合考虑以下几个方面:1. 接地系统:良好的接地系统是防雷的基础。

通过将监控设备的金属外壳与地面建立良好的接触,可以将雷击电流迅速引入地下,减少对设备的伤害。

2. 避雷针:避雷针是一种通过尖端放电来消除云间电荷分离的装置。

在监控系统的周围设置避雷针,可以有效地吸引雷电放电,减少雷击风险。

3. 防雷装置:防雷装置是一种用于限制和分散雷电能量的设备。

常见的防雷装置包括避雷器、防雷器和过电压保护器。

通过安装这些装置,可以将雷电能量引导到地下或者分散到安全区域,保护监控系统的正常运行。

三、具体解决方案针对监控系统的防雷需求,我们提出以下解决方案:1. 地面接地系统:a. 确保监控设备周围的地面接地电阻低于10欧姆,以确保良好的接地效果。

b. 使用专业的接地材料和接地装置,如铜排、接地线和接地电极,确保接地系统的稳定性和可靠性。

2. 避雷针系统:a. 在监控系统周围的高处安装避雷针,如建造物的顶部或者高塔。

b. 避雷针的高度和数量应根据监控系统所在区域的雷电活动频率和强度来确定。

3. 防雷装置系统:a. 安装合适的避雷器和防雷器,将其连接到监控设备的电源路线和通信路线上。

b. 避雷器和防雷器的额定电压和放电能量应根据监控设备的电气特性和周围环境的雷电条件来选择。

4. 维护和检测:a. 定期检查和维护接地系统,确保接地电阻符合要求。

b. 定期检查和更换避雷器和防雷器,确保其正常工作。

四、案例分析以下是一个实际案例的防雷解决方案:某监控系统位于一个雷电频繁的地区,需要采取有效的防雷措施。

监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案一、背景介绍监控系统在现代社会中起着至关重要的作用,用于监测和控制各种设备、环境和活动。

然而,雷电活动是一种常见的自然灾害,可能对监控系统造成严重的破坏。

因此,为了确保监控系统的正常运行和设备的安全性,需要采取有效的防雷措施。

二、防雷原理雷电是由云与地面之间的电荷分离引起的自然现象。

当雷电挨近监控系统时,其强大的电流和电压可能会对设备和电路造成损坏。

因此,防雷解决方案的核心是将雷电的能量引导到地面,以保护监控系统。

三、防雷解决方案1. 接地系统:建立良好的接地系统是防雷的基础。

通过将设备的金属外壳和防雷设备与地面相连接,可以将雷电的能量有效地引导到地面,减少对设备的影响。

2. 避雷针:在监控系统周围安装避雷针是一种常见的防雷措施。

避雷针可以吸引雷电,并通过引导装置将其引导到地面,从而保护监控系统不受雷击。

3. 避雷网:在监控系统建造物的屋顶和周围安装避雷网也是一种有效的防雷措施。

避雷网由导电材料制成,可以将雷电引导到地面,防止雷电直接接触到监控设备。

4. 避雷器:避雷器是一种用于保护电气设备的装置。

它可以在雷电冲击时提供一条低阻抗路径,将过电压引导到地面,从而保护监控系统免受雷击。

5. 防雷接地装置:防雷接地装置是一种专门用于保护监控系统的接地设备。

它通过降低接地电阻,提供更好的接地效果,减少雷电对监控系统的影响。

6. 防雷保护器:防雷保护器是一种用于保护监控系统设备的装置。

它可以检测到过电压并迅速切断电路,以防止过电压对设备造成伤害。

7. 防雷材料:使用防雷材料可以有效地降低雷电对监控系统的影响。

例如,使用导电涂层或者导电材料覆盖设备外壳,可以将雷电引导到地面,减少对设备的损坏。

四、防雷解决方案的实施步骤1. 需求分析:根据监控系统的特点和环境条件,确定防雷解决方案的具体需求。

2. 设计方案:根据需求分析的结果,设计出适合监控系统的防雷解决方案。

包括选择合适的防雷设备、确定安装位置和布线方案等。

2024年化工设备防雷要求(3篇)

2024年化工设备防雷要求(3篇)

2024年化工设备防雷要求化工设备是生产化学产品的重要设备,其防雷保护要求尤为重要。

在2024年,我国的化工设备防雷要求将进一步提高,以确保运行安全和生产稳定。

以下是2024年化工设备防雷要求的详细内容。

1. 防雷设施的建设:化工企业在设备、车间、库房等区域应建设防雷设施,包括避雷针、避雷网、接地装置等。

防雷设施的建设应符合国家标准,并定期进行检查和维护,确保其正常运行。

2. 防雷保护装置的安装:化工设备应安装专业的防雷保护装置,如避雷器、过电压保护器等。

这些装置能有效地吸收和分散雷电能量,保护设备免受雷击损害。

安装位置和数量应根据设备的特点和所处环境确定。

3. 电气接地系统的建设:化工设备的电气接地系统是防雷保护的重要组成部分。

接地电阻应符合国家标准,接地网、接地极和接地体应进行良好的连接,并加强对接地系统的维护。

此外,还应定期检测和测量接地系统的电阻值,确保其正常运行。

4. 防止雷击传导:在化工设备周围设置合适的导线或金属构件,以防止雷电通过设备和电气线路进行传导。

这些导线和金属构件应与设备和电气线路良好地接触,并通过接地系统进行导流。

5. 预防静电积聚:静电是化工设备运行中常见的问题之一,其积聚可能引发火灾或爆炸。

因此,在化工设备周围应设置合适的静电导电体,如静电导线、静电咀等。

此外,还应定期对静电部件进行检查和维护,确保其功能正常。

6. 定期维护和检查:化工设备的防雷设施和防雷保护装置应定期进行维护和检查,以确保其工作正常。

维护和检查内容包括设备的电气连接、接地系统的电阻、导线和金属构件的接触情况等。

如有损坏或故障,应及时修复或更换。

7. 员工培训和意识提高:化工企业应加强员工的防雷知识培训,提高他们的防雷意识。

员工应了解化工设备防雷的基本要求和操作规程,遵守相关规定,确保生产过程中的安全。

总之,在2024年,化工设备防雷要求将更加严格。

化工企业应按照相关标准和规定,建设和维护好防雷设施,安装和检查好防雷保护装置,加强电气接地系统的建设,预防雷击传导和静电积聚,并加强员工培训和意识提高。

石油化工企业防雷工程设计解决方案(二)2024

石油化工企业防雷工程设计解决方案(二)2024

石油化工企业防雷工程设计解决方案(二)引言概述:石油化工企业面临着复杂的气象环境和雷电威胁,因此防雷工程设计成为保障企业安全运营的重要一环。

本文将就石油化工企业防雷工程设计的解决方案进行详细探讨,以期为相关企业提供指导和参考。

正文:一、雷电监测系统的设计1.1 安装雷电感应器及其配套设备1.2 建立雷电监测系统的数据传输网络1.3 确定合理的数据采集频率和传输周期1.4 定期对雷电监测系统进行检修和维护1.5 与监测系统进行数据交互的其他设备的设置二、接地系统的规划和设计2.1 根据石油化工企业的布局确定接地网的形式2.2 设计合理的接地系统的接地体布置方案2.3 确定接地电阻的计算方法和要求2.4 选择适宜的接地材料和设备2.5 接地系统的日常维护和检修三、防直击雷阵列系统的设计3.1 根据企业场地和建筑的特点确定防直击雷阵列的布置3.2 选择适合的防直击雷阵列及其相关设备3.3 设计合理的导线布线方案3.4 进行防直击雷阵列系统的接地设计3.5 防直击雷阵列系统的日常维护和检修四、防电磁脉冲(EMP)的防护设计4.1 分析石油化工企业对防EMP的需求4.2 设计合理的EMP防护措施4.3 选择适用的防护设备和材料4.4 进行防EMP设备的布置设计4.5 定期检查和维护防EMP设备的工作状态五、石油化工企业防雷工程的综合评估和管理5.1 制定相关防雷工程管理制度和标准5.2 定期开展防雷工程的综合评估5.3 针对评估结果进行相应的改进和升级5.4 做好防雷工程的定期检测和维护工作5.5 不断优化和完善石油化工企业的防雷工程设计方案总结:通过本文的探讨,我们了解到石油化工企业防雷工程设计的解决方案包括雷电监测系统、接地系统、防直击雷阵列系统、防电磁脉冲(EMP)的防护设计以及综合评估和管理等方面。

只有通过全面的规划和科学的设计,石油化工企业才能有效地减轻雷电带来的威胁,确保企业安全运营。

监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案一、背景介绍随着科技的发展,监控系统在各个领域得到广泛应用,如安防监控、交通监控、环境监测等。

然而,在雷电活动频繁的地区,监控系统容易受到雷击的影响,给系统的正常运行带来风险。

因此,为了保障监控系统的稳定运行,我们需要采取一系列的防雷措施。

二、防雷解决方案1. 地面接地系统地面接地系统是防雷的基础,它通过将设备与地面建立良好的导电连接,将雷电流迅速引入地下,减少雷击对设备的影响。

建议采用深埋式接地网,确保接地电阻小于10Ω,以达到良好的接地效果。

2. 防雷装置为了保护监控系统免受雷击的伤害,我们可以在系统的各个关键部位安装防雷装置。

常见的防雷装置包括避雷针、避雷网和避雷器等。

避雷针能够吸引雷电,将其导向地下;避雷网则能够将雷电分散到地下;避雷器则能够通过引入外部电流,将雷电流引入地下,保护设备免受雷击。

3. 防雷接地引线为了进一步提高监控系统的防雷能力,我们可以在设备周围埋设防雷接地引线。

防雷接地引线通过与地面接地系统相连,能够将雷电流迅速引入地下,减少雷击对设备的影响。

建议采用导电性能好、耐腐蚀的铜引线,并合理布设,确保接地效果良好。

4. 防雷保护装置防雷保护装置是监控系统中的重要组成部份,它能够在雷电活动时自动启动,保护设备免受雷击的伤害。

常见的防雷保护装置包括避雷器、过电压保护器和防雷隔离器等。

这些装置能够及时将雷电流引入地下,保护设备的安全运行。

5. 系统维护与监测为了确保防雷措施的有效性,我们需要定期对监控系统进行维护与监测。

维护工作包括检查接地系统、防雷装置和防雷接地引线的运行状况,及时修复或者更换损坏的部件。

监测工作包括监测设备的工作状态和防雷装置的触发情况,及时发现问题并采取相应措施。

三、案例分析以某城市交通监控系统为例,该系统分布于全市各个交叉路口,用于监测交通情况和实施交通调度。

由于该城市雷电活动频繁,监控系统时常受到雷击,导致设备损坏和数据丢失。

为了解决这一问题,我们采取了以下防雷措施:首先,对每一个监控设备进行地面接地,确保接地电阻小于10Ω;其次,在每一个监控设备的周围埋设防雷接地引线,将雷电流迅速引入地下;同时,在每一个监控设备的顶部安装避雷针,将雷电引导至地下。

监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案一、引言随着科技的不断发展,监控系统在各个领域得到广泛应用,如安防监控、交通监控、工业监控等。

然而,雷击是一种常见的自然灾害,可能对监控系统造成严重的损坏。

因此,为了保护监控系统的正常运行,我们需要采取一系列的防雷措施。

二、雷击对监控系统的影响雷击对监控系统的影响主要表现在以下几个方面:1. 监控设备损坏:雷电的高电压冲击可能导致监控设备的损坏,如摄像头、录相机等。

2. 数据丢失:雷击可能导致监控系统中的数据丢失或者损坏,给安全监控带来风险。

3. 停电风险:雷击可能导致电力系统的故障,从而导致监控系统停电,无法正常运行。

三、监控系统防雷解决方案为了解决监控系统面临的雷击问题,我们提出以下防雷解决方案:1. 外部防雷措施1.1 天线接地:对于安装在室外的监控设备,应确保天线的良好接地,减少雷电对设备的冲击。

1.2 避雷针:在监控设备周围安装避雷针,将雷电引向地下,减少对设备的影响。

1.3 避雷网:安装避雷网,形成一个安全的电气环境,保护监控设备免受雷击的影响。

2. 内部防雷措施2.1 防雷设备:在监控系统中安装专门的防雷设备,如避雷器、防雷保护器等,可有效降低雷击对设备的影响。

2.2 接地保护:确保监控设备的良好接地,减少雷击对设备的冲击。

2.3 电源保护:在供电路线中安装过电压保护装置,防止雷击过电压对监控设备的损坏。

3. 防雷维护3.1 定期检查:定期检查监控系统的防雷设备和接地情况,确保其正常运行。

3.2 维护记录:建立维护记录,记录每次维护的时间、内容和结果,以便及时发现问题并采取相应的措施。

3.3 培训人员:对监控系统的维护人员进行防雷知识培训,提高其防雷意识和应急处理能力。

四、案例分析以下是一个实际案例,展示了我们提出的监控系统防雷解决方案的有效性:某公司的监控系统时常遭受雷击,导致监控设备损坏严重,数据丢失,给公司的安全监控带来了很大的风险。

经过我们的技术团队的分析和实地调研,我们为该公司提供了一套完整的防雷解决方案。

监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案一、引言随着科技的发展,监控系统在各个领域的应用越来越广泛。

然而,雷电活动给监控系统的正常运行带来了很大的威胁。

为了确保监控系统的稳定运行,我们需要采取有效的防雷措施。

本文将详细介绍一种监控系统防雷解决方案,以保障监控系统的安全和可靠性。

二、背景监控系统通常由摄像头、录像设备、传输设备等组成。

雷电活动可能导致监控系统设备的损坏,甚至造成数据丢失,给系统正常运行带来严重影响。

因此,我们需要采取一系列的防雷措施来保护监控系统。

三、防雷解决方案1. 地面防雷系统地面防雷系统是防止雷击进入建筑物的第一道防线。

我们可以采用以下措施来建立地面防雷系统:- 安装接地装置:将监控系统设备的金属外壳接地,以便将雷击电流迅速引入地下。

- 建立接地网:在监控系统周围埋设导电材料,将雷电电流分散到大范围的地面上。

- 使用避雷针:在建筑物的高处安装避雷针,将雷电引入地下。

2. 设备防雷保护除了地面防雷系统,我们还需要对监控系统设备进行防雷保护。

以下是一些常用的设备防雷保护措施:- 安装避雷器:在监控系统设备的电源线路上安装避雷器,用于吸收雷击电流。

- 使用防雷插座:选择具有防雷保护功能的插座,以保护设备的电源接口。

- 安装防雷接地线:将设备的金属外壳通过接地线连接到地面,以便将雷击电流迅速引入地下。

3. 信号线防雷保护监控系统中的信号线也需要进行防雷保护,以避免雷击对信号传输的干扰。

以下是一些常用的信号线防雷保护措施:- 使用防雷设备:在信号线路上安装防雷器,用于吸收雷击电流。

- 采用屏蔽线缆:使用屏蔽线缆来减少外界电磁干扰对信号传输的影响。

- 增加衰减器:在信号线路上添加衰减器,以减少雷击电流对信号的影响。

四、防雷系统维护为了确保防雷系统的有效性,我们需要定期进行维护和检查。

以下是一些建议的维护措施:- 定期检查接地装置的连接情况,确保接地系统的良好接触。

- 检查避雷器的工作状态,如有损坏或过期,及时更换。

监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案一、引言随着科技的不断发展,监控系统在各个行业中得到了广泛应用。

然而,监控设备常常面临着雷击等自然灾害的威胁,这对设备的稳定运行和数据的安全性提出了很高的要求。

因此,为了保障监控系统的正常运行,我们需要采取一系列的防雷措施。

二、防雷解决方案1. 了解雷击特点和影响在制定防雷解决方案之前,我们需要了解雷击的特点和对监控系统的影响。

雷电是一种强大的自然电流,它的高电压和高电流很容易对监控设备造成损坏。

雷电还会引起电磁波辐射,对监控设备的信号传输和数据传输造成干扰。

2. 外部防雷措施(1)建立接地系统:在监控设备周围建立良好的接地系统是防雷的基本措施。

接地系统能够将雷电引入地下,减少对设备的损坏。

接地系统应符合相关标准,并定期进行检测和维护。

(2)安装避雷针:在监控设备周围的高处安装避雷针,能够吸引并分散雷电,减少对设备的冲击。

(3)安装避雷网:在监控设备周围建立避雷网,能够形成一个保护层,防止雷电直接接触到设备。

3. 内部防雷措施(1)设备接地:监控设备的各个部分都应进行良好的接地,确保设备内部的电流能够迅速流入地下,减少对设备的损坏。

(2)使用防雷设备:在监控设备的电源线路上安装防雷器,能够有效地吸收雷电冲击,保护设备。

(3)信号传输线路防护:对于长距离的信号传输线路,可以采用光纤传输方式,减少电磁波干扰的影响。

4. 定期检测和维护为了确保防雷措施的有效性,我们需要定期对监控系统进行检测和维护。

定期检测可以及时发现潜在的问题,并采取相应的措施进行修复。

维护工作包括清洁设备、检查接地系统和防雷设备的工作状态等。

三、防雷解决方案的效果评估1. 监控设备的稳定性:通过采取上述防雷措施,可以显著提高监控设备的稳定性,减少由于雷击造成的设备故障和停机时间。

2. 数据的安全性:防雷措施能够减少雷电对监控设备的干扰,保障数据的传输和存储的安全性,降低数据丢失的风险。

3. 经济效益:通过防雷措施,可以减少设备的维修和更换成本,提高设备的使用寿命,从而带来经济效益。

监控系统防雷解决方案简版

监控系统防雷解决方案简版

监控系统防雷解决方案标题:监控系统防雷解决方案引言概述:随着科技的不断发展,监控系统在各行各业中的应用越来越广泛。

然而,雷击对监控系统的安全性和稳定性构成了严重威胁。

因此,为了保护监控系统免受雷击的影响,需要采取一系列防雷解决方案。

本文将从五个大点出发,详细介绍监控系统防雷的解决方案。

正文内容:1. 接地系统的建立1.1 确定合适的接地方法:根据监控系统的特点和环境条件,选择合适的接地方法,如接地棒、接地网等。

1.2 接地材料的选择:选择导电性能好、耐腐蚀的接地材料,如铜材、镀铜材料等。

1.3 接地系统的布置:合理布置接地系统,确保接地电阻小、接地电位均匀。

2. 电源系统的保护2.1 使用稳压电源:稳压电源可以提供稳定的电压,避免因电压波动引发的故障。

2.2 安装过压保护器:过压保护器能够在电压超过设定值时迅速切断电源,保护监控系统免受雷击引起的过电压损害。

2.3 防雷电源线:采用防雷电源线可以有效地减少雷击对电源线的影响,提高监控系统的稳定性。

3. 信号线的防护3.1 使用屏蔽电缆:屏蔽电缆能够有效地抵御外界电磁干扰,减少雷击对信号线的影响。

3.2 安装防雷装置:在信号线入口处安装防雷装置,能够有效地将雷击电流引到地下,保护信号线的安全传输。

3.3 信号线的布线规范:合理规划信号线的布线路径,避免与高压线、强电设备等干扰源过近,减少雷击的可能性。

4. 设备的防雷保护4.1 安装避雷针:在监控系统设备周围安装避雷针,能够吸引雷电,减少雷击对设备的损害。

4.2 使用防雷罩:对于室外设备,可以使用防雷罩进行保护,防止雷电直接击中设备。

4.3 设备接地:保证设备的良好接地,能够有效地将雷击电流引入地下,减少对设备的影响。

5. 定期检测和维护5.1 定期检测接地电阻:定期检测接地电阻,确保其符合规范要求,及时修复损坏的接地设施。

5.2 定期检查防雷装置:定期检查防雷装置的工作状态,确保其正常运行。

5.3 监控系统的维护:定期对监控系统进行维护,保持设备的正常运行,减少雷击对系统的影响。

监控系统防雷解决方案

监控系统防雷解决方案

监控系统防雷解决方案标题:监控系统防雷解决方案引言概述:监控系统在现代社会中扮演着重要的角色,但在雷电天气下容易受到雷击影响,导致设备损坏或者数据丢失。

因此,为了保障监控系统的正常运行,需要采取相应的防雷措施。

本文将介绍监控系统防雷解决方案,匡助读者了解如何有效地保护监控系统免受雷击的影响。

一、设备接地1.1 确保设备接地良好:监控系统中的各个设备都应该进行良好的接地,确保设备与地面之间的电阻足够低,以便将雷电流迅速引入地面。

1.2 使用接地线:在设备之间和设备与地面之间使用接地线连接,形成良好的接地网,有效地分散雷电流,减少对设备的伤害。

1.3 定期检查接地情况:定期检查设备的接地情况,确保接地线没有断裂或者生锈,保证接地的有效性。

二、避雷装置2.1 安装避雷针:在监控系统周围适当位置安装避雷针,可以吸引雷电,减少雷击的可能性。

2.2 使用避雷带:在建造物周围安装避雷带,将雷电引入地下,减少对监控系统的影响。

2.3 定期检查避雷装置:定期检查避雷装置的状态,确保其正常工作,及时更换损坏的避雷装置。

三、防雷保护器3.1 安装防雷保护器:在监控系统的电源路线和信号路线上安装防雷保护器,可以有效地阻挠雷击对设备的伤害。

3.2 选择合适的防雷保护器:根据监控系统的具体情况选择适合的防雷保护器,确保其能够有效地保护设备。

3.3 定期检查保护器状态:定期检查防雷保护器的状态,确保其正常工作,及时更换损坏的保护器。

四、屏蔽设备4.1 使用屏蔽线缆:在监控系统的信号传输路线上使用屏蔽线缆,减少外界电磁干扰和雷电影响。

4.2 避免与高压设备接触:监控系统设备应远离高压设备,避免雷电通过高压设备传入监控系统。

4.3 定期检查屏蔽设备:定期检查屏蔽设备的状态,确保其正常工作,及时更换损坏的屏蔽设备。

五、防雷安全意识5.1 培训员工:定期对监控系统操作人员进行防雷安全意识培训,教育他们如何在雷电天气下保护监控系统。

5.2 制定应急预案:制定监控系统雷电天气下的应急预案,包括设备关闭、数据备份等措施,以应对雷击带来的影响。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

化工厂区监控系统防雷工程设计方案及概算2011年5月3日一、前言随着经济建设的高速发展,人们对重要场所的通迅设施的需求不断提高,各种各样先进的电子设备、智能系统被广泛应用于厂区和各单位办公区域中。

这些高精密算设备富含大量的CMOS半导体集成模块,耐过电压电流能力极低,无法保证在特定的空间里遭受雷击时正常运行。

且各系统多包含大量的电子设备和计算机系统,这些电子设备和计算机系统通常耐电压等级低,抗干扰能力差,最怕受到雷击。

且所有设备的运行正常与否直接影响到厂区的的安全和工作的正常开展,因此采用具可靠性的避雷措施至关重要。

本方案的制定,目的是提供出一套完整而易于操作的防雷设计和运行解决方案,最大限度地解决化工厂内监控系统的防雷措施,确保整个监控系统的安全不间断运行。

二、总则随着经济建设的高速发展,人民对生活居住环境和通迅设施的需求不断提高,各种各样先进的电子设备、智能系统被广泛应用于小区和各单位办公区域中。

这些高精密算设备富含大量的CMOS 半导体集成模块,耐过电压电流能力极低,无法保证在特定的空间里遭受雷击时运行。

且各系统多包含大量的电子设备和计算机系统,这些电子设备和计算机系统通常耐电压等级低,抗干扰能力差,最怕受到雷击。

且所有设备的运行正常与否直接影响到该区的居民及企、事业位的安全和工作的正常开展,因此采用较具可靠性避雷措施至关重要。

本方案的制定,目的是提供出一套完整而易于操作防雷设计和运行解决方案,最大限度地解决办公大楼和小区监控系统的防雷措施,确保整个监控系统的安全不间断运行。

监控系统电子设备雷电过电压及电磁干扰保护,是保护整个监控线路、设备及人身安全的重要手段,是确保通信监控线路、设备运行必不可缺少的技术环节。

2、本方案的设计依据:(1)IEC1312《雷电电磁脉冲的防护》;(2)GB50057-2000《建筑物防雷设计规范》;(3)VDE0675《过电压保护器》;(4)GA173-1998《计算机信息系统防雷保安器》;(5)GB2887-89《计算机场地技术条件》;(6)ITU K25《光缆的防雷》;(7)ITU K27《电信大楼内的连接结构和接地》;(8)GB50057-94《建筑物防雷设计规范》;(9)GB50174-93《电子计算机机房设计规范》;(10)GB50200-94《有线电视系统工程技术规范》;(11)GB50198-94《民用闭路监视电视系统工程技术规范》;(12)GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》。

三、雷电波入侵厂区监控系统的可能途径1、入侵途径(1)雷电直接击中监控网络物理线路a. 落雷点为电源高电压侧,雷电沿供电线路侵入到计算机监控网络系统供电部分,产生过电流与过电压造成监控供电系统的UPS电源损坏、断电、致使整个系统瘫痪。

b. 雷电直击监控系统的传输线路线、沿天馈进入计算机网络监控系统,造成通信接口、接收系统、室内主机单元、显示器等主要设备损坏。

c. 雷击网络通信有线线路(如光缆、DDN、帧中继、X25专线、电话线),产生强大的机械力,猛烈的冲击波,炽热的高温使通信线路损坏;过电压过电流沿通信有线线路侵入到网络系统内,造成路由器、交换机及前端设备的损坏。

(2)感应过电压a. 回路感应过电压由于监控网络系统在厂区内大量布设各种导体线路(如电源线、数据通信线、馈线),这些线路、网络结构布局错综复杂,在建筑物内部的不同空间位置上构成许多回路,当建筑物遭雷击或邻近地区雷电放电时,将在建筑物内部空间产生脉冲暂态磁场,这种快速变化的磁场交链这些回路后,将在回路中感应出暂态过电压,危及与这些回路相连接的电子设备。

监控网络通信线路上感应过电压分静电感应与电磁感应:静电感应主要是指架空线路位于雷击点附近,由雷云团先导通道中充满电荷,对架空线产生静电感应作用累积大量相反电荷,当雷云主放电开始,雷云中电荷迅速中和,从而使架空线上原先被束缚的电荷迅速释放,形成暂态过电压波。

这种波以接近光速向架空线两侧传播,侵入线路两端连接的监控设备将其损坏。

当雷电直接击在避雷针避雷带上时,由于雷电流幅值大,波头陡度高,在雷电流的通道附近产生一个很强的瞬变磁场。

这强大的磁场将直接在电源线或网络通信线路上感应出过电压,侵入到网络系统中,损坏网络设备。

高强度(30KA雷电流)雷电放电可以对距离雷击点1km范围内网络系统产生影响,甚至造成系统设备损坏。

据统计,这种感应雷击事故占计算机网络系统雷击事故的70%。

b. 耦合与转移过电压雷击引起暂态高电压或过电压常常可以通过网络线路耦舍或转移到网络设备上,造成设备的损坏。

(3)雷击地电位抬高入侵(等电位连接器)建筑物在遭受直接雷击时,雷电流将沿建筑物防雷系统中各引下线和接地体入地,在此过程中,雷电流将在防雷系统中产生暂态高电压,如果引下线与周围网络设备绝缘距离不够且设备与避雷系统不共地,将在两者之间出现很高的电压,并会发生放电击穿,导致网络设备严重损坏,甚至威胁人身安全。

2 、监控网络设备抗干扰能力分析因为计算机及网络监控设备是由大量的大规模集成电路组成,其抗干扰能力弱,成虽采取了许多抗干扰措施,对低能量干扰比较有效,但对雷电电磁脉冲生成的过电压过电流技术比较薄弱,对浪涌或雷电磁脉冲特别敏感,仅十几伏的电压就可通过电源系统、数据传输线等途径将毁坏计算机主板、RS-232口、多功能卡、网络监控主设备。

四、具体防雷设计方案1、化工厂区的监控系统的综合防雷设计应考虑厂区的环境因素、雷电活动规律、系统设备的重要性、发生雷灾后果的严重程度,分别采取相应的防护措施。

(1) 在进行综合防雷设计时,应坚持全面规划、综合治理、优化设计、多重保护、技术先进、经济合理、定期检测、随机维护的原则,进行综合设计及维护。

(2) 监控综合防雷系统的防雷设计应采用直击雷防护、等电位连接、屏蔽、合理布线、采用接地系统和安装电涌保护装置等措施进行综合防护。

必须坚持预防为主,安全第一的指导方针。

(3) 监控综合防雷系统应根据所在地区雷暴等级、设备放置在雷电防护区的位置不同,采用不同的防护标准。

2、该厂区在电源部分原已有2级防雷措施,只需在中控机房设备电源输入端并联加装一套3级电源避雷器即可,避雷器参数为:最大放电电流。

40KA响应时间。

小于25ns保护等级。

IP20额定工作电压。

275v限制电压。

小于1.5KV3、该中心有64个固定摄像机输入视频信号接口和摄像机电源输入接口,所以需64套视频信号和电源二合一的避雷器,用于视频防雷。

避雷器具体参数:带宽。

350MHz额定放电电流。

20KA连接方式。

BNC保护线数。

1工作电压。

5v\12v控制线避雷器具体参数:最大持续工作电流。

1A插入损耗。

小于0.5dB标称放电电流。

20KA响应时间。

小于1ns标称电压。

5v-250v。

4、由于该中心没有接地排,故安装等电位接地排1个,用于中心各设备接地和避雷器接地,采用50*5的热镀锌扁钢;接地引出线就近接入建筑地网。

5、室外摄像机的防雷措施1)对室外64支摄像机,每支摄像机电源和视频信号输出端均串联安装一套视频信号和电源2合1的避雷器,共64套。

摄像机分布于室外的,所安装避雷器均需安装于防水盒内,防水盒为胶盒,安放于杆内。

2)摄像机已在防直击雷保护范围内,不需再做防直击雷处理。

安装附材:每支摄像机到接地点十几米到一百米不等,预计平均每个点20米6mm多股软铜线,20米PVC套管,铜线耳、铜螺丝若干。

SPD 连接导线应短而直,SPD连接导线不宜大于0.5m,当长度大于0.5m 时应适当加粗线径。

7、设备接地处理小区监控中心机房的室内接地引出线和所有避雷器的接地引下线均利用厂区内现有的接地设施,不再另新建接地地网。

依抽样检测地阻结果,接地电阻未达到要求的另外再处理,在最近的距离找到该厂区的接地点,采用25MM的铜线接入监控机房内。

所有地线均穿PVC管埋地,并就近建筑物的防雷测试点连接,埋地深50cm。

室外云台和视频摄像机的接地引下线线连接根据现场实际情况来处理,就近无接地点的须新做接地坑。

注:具体的各种避雷器使用数量和工程施工所用的辅材等详见后附工程预算。

五、施工安装示意图智能化监控系统防雷示意图大 楼 总 配 电 屏监控机房配电屏监控系统主机UPS电源二级电源避雷器一级电源避雷器三级电源避雷器信号避雷器监控系统主机监控系统主机安装方式同上日 期重庆市深恩科技有限公司制监控系统避雷器安装连接示意图制 图校 核比 例六、运行维护(1)避雷器安装之后,应检查所有接线是否正确安装,然后运行测试,看系统和设备是否正常工作,有无异常情况,如有,应及时检查,直至整个系统均正常运作。

(2)每年雷雨季节前应对接地系统进行检查和维护。

主要检查连接处是否紧固、接触是否良好、接地引下线有无锈蚀、接地体附近地面有无异常,必要时应挖开地面抽查地下蔽部分锈蚀情况,如果发现问题应及时处理。

(3)接地网的接地电阻宜每年进行一次测量。

(4)每年雷雨季节前应对运行中的避雷器进行一次检测,雷雨季节中要加强外观巡视,如检测发现异常应及时处理。

七、竣工验收(1)防雷工程施工单位须按设计要求精心施工,工程建设管理部门应有专人负责监督。

对于隐蔽工程应实行随工验收,重要部位应进行拍照和专用设备项记录。

(2)设计资料和施工记录应由相应的主管部门妥善存档备查。

八、销售服务及质量保证1.售前的技术服务本公司工程技术部的防雷工程师在用户的售前服务过程中负责向用户提供免费的技术服务。

其中包括:※用户的技术咨询;※协助用户确定方案;※确定相应的保护设计的种类、数量;※安装场地;※用户拟须防护现场的建议性设计方案;※相关及现场的技术培训。

2.售中的技术服务在前期的建议性设计方案得到用户首肯及前期的商务接洽落实后,开始在相应服务合同原则下的用户服务,我们将向用户提供完整的设计定型方案及施工组织设计方案,确保向用户提供高可靠性和高质量的产品,达到确保用户的现场设备运行安全。

在设备的现场安装、调试完成后,我们接受用户及相关方面检测验收,同时我们还将向用户进行现场运行维护及应急情况的基本培训。

3.售后的技术服务1)产品保修期内免费维护凡适配我公司产品的用户,在满足使用环境和使用条件及按规定使用操作规范运行情况下发生故障或器件损坏等意外情况时,用户将享受对损坏的器件和故障进行免费的更换和检测调试维护服务,免费更换维护两年。

同时,由我公司提供的防雷产品在国内由中国人民保险公司承担产品质量责任险,保险期为1年,保险赔偿限额为每年RMB200万元。

在质保期内,由于防雷器因产品质量原因没有起到相应的防护作用,而由此造成的设备损坏及人员人身安全事故,将由保险公司承担全部责任,并依据保险条款赔付受损失单位设备的直接经济损失和人员伤亡损失,保险细则详见《产品责任保险单》。
