磷酸锌水门汀调拌说明
水门汀的调拌技术
调拌要点
调研时要有一定的力 调研动作要迅速 严格按产品要求的水粉比例操作
磷酸锌调拌注意事项
取粉时要先松粉，取液剂时要直立液体瓶，排除瓶嘴的 空气
严格遵守无菌操作原则 调拌刀、玻璃板要求无菌、干燥、表面光滑、
平整、温度适宜 查对材料的名称、有效期、颜色、性状 调拌时只能将粉逐次加入液体中，而不能加液
注意事项
本品混合后，其内的游离磷酸可对牙髓 产生刺激性，与牙龈直接接触，可引起 牙龈水肿，上皮细胞增生，因此在使用 时应避免接触口腔黏膜。一般不用于活 髓牙
聚羧酸锌水门汀
聚羧酸锌水 门汀有粉、 液两部分组 成
在唾液中，该材料还可释放出F， 用于深龋和银汞合金充 从而具有防龋的作用；该材料 填时的直接衬层，冠、 溶出的酸较少，对牙髓及牙龈 桥和嵌体的粘固 的刺激很轻，但不能促使继发 性牙本质的形成，对暴露的牙 髓会引起不同程度的炎症，故 不能用于直接盖髓
不能用于直接盖髓
氧化锌丁香酚水 门汀
氧化锌粉剂 和丁香油液
本品调和后在口腔内4~10分钟 内即可固化，水分越多，凝固 越快，抗压强度低，有水溶解 性，且为不良导体，有阻止温 度传导的作用
对牙髓有安抚镇痛和防 腐作用，用于可复性牙 髓炎的安抚治疗，也可 用作间接盖髓剂，窝洞 的暂时封固，在口腔修 复中常作为暂时粘接剂 使用。
操作步骤：将玻璃板和调拌刀平放于治疗巾上，按需要取 适量的粉和液放在玻璃板上，两者相距3~4cm。左手固定 玻璃板，手指不能超过玻璃板边缘1cm。右手持调伴刀， 将粉末分成三份逐次加入液体中，每次加入液中的粉都是 余粉的二分之一（二分之一三步法）用旋转推开法将粉液 充分混合。直至调成所需性状（丝状、稀糊状或面团状） 后，用折叠法将粉材料收拢递给医生使用。调拌时间为 1min左右。调拌时间过长或过短都将影响材料质量。使用 后用清水冲洗玻璃板和调拌刀，消毒后备用。
口腔材料调伴操作技术
氢氧化钙根管消毒按照比列常规调伴方法，调拌成糊 剂便可以
三、注意事项 1、印模材料调拌时，要保持调拌用具的清洁干燥，若调拌用具残留陈旧印 模材料或石膏屑等物质，将影响材料的质量。 2、藻酸盐粉剂印模材料要严格按水粉比例及调和时间的要求调拌。调和时 间不足，会使印模强度下降；调和时间过长，会破坏凝胶而同样造成强度下 降。不能改变调和比例的方式去改变凝固时间。 3、为了使所调材料取量适宜，在调拌材料前，应了解病人失牙的部位及数 量，以决定所需材料的用量及材料放置托盘的主要部位。例如:前牙缺失者， 取模时材料应主要放置于托盘的前份，有牙列处材料可适当少些；单侧后牙 缺失者，材料在缺失的部位稍多，其余部位略少；游离缺失及多个不相邻牙 缺失，材料应多些。此外，还应根据所选择托盘的大小及用途决定所需材料 的多少。一般情况下，取上颌印模较下颌印模的材料稍多，取工作模比对颌 模材料多，全口印模较部分牙缺失的印模材料稍少，垫底则更少。 4、印模材料应储存在干燥、阴凉的环境中，使用后应注意密封，以免影响 材料质量，同时应注意材料的有效期，防止材料失效造成浪费。 5、根据不同印模材料的调拌要求，合理掌握调拌时间，避免因气温过高、 材料凝固过快，给操作带来困难，或气温低、材料凝固过慢，个病人带来不 适。 6、橡皮碗、调拌刀使用后应清洗干净，并进行消毒处理，干燥后备用。

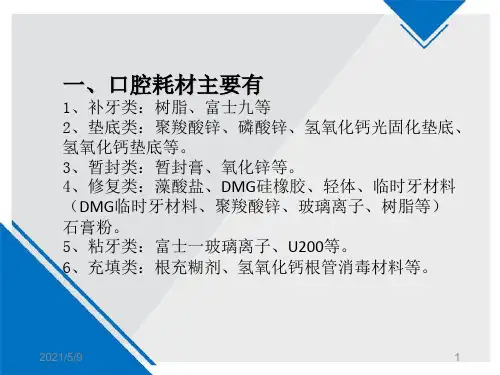

一、口腔耗材主要有
1、补牙类：树脂、富士九等 2、垫底类：聚羧酸锌、磷酸锌、氢氧化钙光固化垫底、 氢氧化钙垫底等。 3、暂封类：暂封膏、氧化锌等。 4、修复类：藻酸盐、DMG硅橡胶、轻体、临时牙材料 （DMG临时牙材料、聚羧酸锌、玻璃离子、树脂等） 石膏粉。 5、粘牙类：富士一玻璃离子、U200等。 6、充填类：根充糊剂、氢氧化钙根管消毒材料等。
粘牙类
富士一玻璃离子、U200等。 戴牙 准备用物： 快机，直机，红色咬合纸，磨头，粘结剂（富士1，U200），去冠 器，松风抛光系列 操作步骤： 医生去临时冠——试戴牙齿——上好直机快机磨头松风抛光系列咬 合纸——医生开始调合打磨——注意调节灯光，吸水——医生调好 后按医生要求准备好粘结材料——酒精消毒后按玻璃离子类按照说 明书比例调伴材料成拉丝状，树脂类按照说明操作一般现在有专用 配套工具，直接使用便可——放入牙冠注意没有气泡，递给医生— —医生戴牙后，准备凡士林，牙线等，去多余材料——完成后收拾 诊室
口腔材料调伴操作技术
玻璃离子 水门汀有 粉、液两 部
固化时间因其用途而不同， 用作粘结，充填， 为3~9分钟；粘接性能良好，洞衬等方面，也可 结合主要是靠物理机械性 用于活髓牙的粘结。 粘接；具有良好的生物安 全性，抗龋性和耐溶解性
玻璃离子抗压和耐磨强度不高，对 水敏感，使用时应保持局部 干燥，充填后予凡士林或用 产品配套专用材料涂抹隔湿
口腔材料调伴操作技术
临时牙材料、聚羧酸锌、玻璃离子、树脂临时材料
以上材料部分前面有介绍，树脂临时牙材料，有专门的调伴工具，按说明操作便可，在使 用树脂临时牙材料时催化剂的多少影响其固化的时间，根据临床需求可以自行调整，越多 固化越快。
石膏灌注
灌注石膏的操作步骤: ①先核对所需物品及材料; ②灌注石膏的调配应按模型大小, 取适 量水粉, 放人橡皮碗内, 应先放水, 后放石膏, 待石膏完全浸入水中, 无多余水分时, 调 拌成均匀糊状, 若调和比例失调, 过稀或过稠, 不应加水、加粉, 应重新调和;③石膏的灌 注方法: 先将印模水分吸干, 再将调和均匀的石膏从印模的高点处开始灌注, 边填石膏边 轻轻振荡, 并逐渐从高处流向四周, 使石膏灌注完全,减少气泡形成, 直到填加到所需厚度, 平放于玻璃板上。灌注石膏时不能大量加石膏，以免石膏空气排不出，造成模型基牙出现 汽泡。待其干燥，整个过程大约45min 灌注石膏的体会: 调拌模型材料的好坏可直接影响模型的质量, 进而影响下一步工作完成, 必须严格按照产品说明中水/ 粉比例调和时间进行操作。同时, 因季节温度不同, 水/ 粉 比例亦应灵活掌握, 炎热的夏天, 石膏凝固速度较快应调稀一点, 寒冷冬季, 凝固速度较 慢,应适当调稠一些, 以免影响工作质量及工作效率。灌注模型的注意事项:① 调拌材料应 水粉比例合适, 调拌均匀, 从高点处开始轻轻振荡均匀, 以免气泡存留, 发生空洞, 影响 印模质量, 也可从一侧向另一侧灌注法; ②调拌速度不能过快, 过快不但造成人为陷人气 泡增多, 还会引起结晶中心形成过多, 降低材料强度。 1、印模内的残留物一定要用自来水清洗干净； 2、印模内的水一定要吹干才准灌模；
口腔材料学：磷酸锌水门汀
强度影响因素
• 在一定限度内，随粉、液比的增加而增加； 粉液比过大，强度反而下降 • 调和过快、被水及杂质污染-----强度下降
6.体积收缩
➢ 初凝膨胀，2-3小时后体积收缩 ➢ 7天后体积收缩 :0.04%~0.06%
7.溶解性
➢ 唾液中溶解，强度下降 ➢ 凝固前接触唾液增加溶解性
8.传导性
Zn能
➢ 凝固时间 ➢ 工作时间 ➢ 薄膜厚度 ➢ 粘固性能 ➢ 力学性能
➢体积收缩 ➢溶解性 ➢传导性 ➢牙髓刺激性
1.凝固时间（室温下2~5分钟）
➢ 温度 高、凝固快，反之亦然 ➢ 液剂量 少、凝固快，反之亦然 ➢ 调拌速度 快，凝固快 ➢ 粉末的粗细 细，凝固快 ➢ 液剂内水份含量 水多凝固快
磷酸锌水门汀
磷酸锌水门汀
(zinc phosphate cement)
一、组成
二、凝固反应
三、性能
四、应用
一、组成
• 粉: ZnO 75%~90%，MgO<10%，SiO2<2%，Bi2O3等 • 液: 磷酸水溶液，加有ZnO和Al2(OH)3
二、凝固反应 主要是酸碱反应
ZnO+H3PO4
Zn(HPO4) 2+H2O
延长凝固时间的方法
➢ 低温厚玻璃板 ➢ 材料放冰箱
2.工作时间
➢ 粉、液调和后至调和物失去可随意操作性的时间 ➢ 工作时间<凝固时间 ➢ 磷酸锌水门汀工作时间内其稠度增加较少
3.薄膜厚度
（1）定义：水门汀调和物在一定压 力下被压薄后的厚度
（2）标准≤25μm
（3）薄膜厚度≤25μm的意义
➢ 修复体就位和固位 ➢ 粘结强度 ➢ 微渗漏
（4）薄膜厚度的影响因素
口腔材料调伴操作技术
配合使用。目前临床上常用的事藻酸钾粉剂印模材料。该材料粒度细，富有弹性，
制取的印模精确度高，使用方便（取模时只要将粉剂与水按比例混合即可使用）
可用于各类修复治疗的印模制取。 1、用物准备：橡皮碗、调拌刀、藻酸盐粉剂印模材料、清水、量杯。 2、操作方法：先取粉剂于橡皮碗内，再加入清水，水粉比例按商品要求计量 （一般厂家均提供计量容器与材料）。冬季室温低，可用温水调和，以缩短凝固 时间。调拌时，调拌刀与橡皮碗内壁平面接触。开始时轻轻调和，转动橡皮碗， 然后加快调和速度，平均200R/min，30s完成，凝固时间为2~3min。 3、上托盘的方法：将调和完成的材料移置于托盘前，需将材料刮收于橡皮碗的 一侧，并反复用调拌刀在碗内折叠，挤压排气。置于上颌托盘时将材料形成团状， 用调拌刀取出，从托盘的远中向近中方向推入，防止产生气泡。置材料于下颌托 盘时，将材料形成条状于调拌刀上，从托盘的一端向另一端旋转盛入。堆放在托 盘上的材料应表面光滑，均匀适量，无气泡。
操作步骤：将玻璃板和调拌刀（调拌纸和塑料调拌刀）平放于治疗巾上，按 需要取适量的粉和液放在玻璃板上，两者相距3~4cm。左手固定玻璃板，手 指不能超过玻璃板边缘1cm。右手持调伴刀，将粉末分成三份逐次加入液体
中，每次加入液中的粉都是余粉的二分之一（二分之一三步法）用旋转推开
法将粉液充分混合。直至调成所需性状（丝状、稀糊状或面团状）后，用折 叠法将粉材料收拢递给医生使用。调拌时间为1min左右。调拌时间过长或过 短都将影响材料质量。使用后用清水冲洗玻璃板和调拌刀，消毒后备用。
用于深龋和银汞合金 充填时的直接衬层， 冠、桥和嵌体的粘固
不能用于直接盖髓
氧化锌丁香酚 水门汀
口腔材料调伴操作技术教学内容
•【操作步骤】 •评估环境。 •洗手，戴口罩。 •准备用物。 •选择托盘（根据病人牙弓的大小，形态，高低的情况以及缺牙的数 量）。 •调材料：根据缺牙情况和基牙预备情况要求取适量的基质和催化剂， （用彩色勺子取基质，用白色勺子取催化剂），安装好轻体备用。戴 塑料手套用指尖柔和约30秒，直至颜色均匀。 •将调和好的材料置入托盘，递给医生。与此同时，医生将轻体硅橡胶 注入基牙周围。重体与轻体必须同时放置。 （一次法） •修整初印模，制备排溢道。（二次法） •将印模取出，进行模型灌注 •用物处理 •洗手
用于深龋和银汞合金 充填时的直接衬层， 冠、桥和嵌体的粘固
不能用于直接盖髓
氧化锌丁香酚 水门汀
氧化锌粉 剂和丁香 油液
本品调和后在口腔内4~10 分钟内即可固化，水分越 多，凝固越快，抗压强度 低，有水溶解性，且为不 良导体，有阻止温度传导 的作用
对牙髓有安抚镇痛和 氧化锌粉极易受潮，好用后应立即
防腐作用，用于可复
固化时间因其用途而不同， 用作粘结，充填， 为3~9分钟；粘接性能良好，洞衬等方面，也可 结合主要是靠物理机械性 用于活髓牙的粘结。 粘接；具有良好的生物安 全性，抗龋性和耐溶解性
玻璃离子抗压和耐磨强度不高，对 水敏感，使用时应保持局部 干燥，充填后予凡士林或用 产品配套专用材料涂抹隔湿
操作步骤：将玻璃板和调拌刀（调拌纸和塑料调拌刀）平放于治疗巾上，按 需要取适量的粉和液放在玻璃板上，两者相距3~4cm。左手固定玻璃板，手 指不能超过玻璃板边缘1cm。右手持调伴刀，将粉末分成三份逐次加入液体
一、口腔耗材主要有
1、补牙类：树脂、富士九等 2、垫底类：聚羧酸锌、磷酸锌、氢氧化钙光固化垫底、 氢氧化钙垫底等。 3、暂封类：暂封膏、氧化锌等。 4、修复类：藻酸盐、DMG硅橡胶、轻体、临时牙材料 （DMG临时牙材料、聚羧酸锌、玻璃离子、树脂等） 石膏粉。 5、粘牙类：富士一玻璃离子、U200等。 6、充填类：根充糊剂、氢氧化钙根管消毒材料等。
磷酸锌水门汀调拌说明
磷酸锌水门汀调拌说明
磷酸锌水门汀调拌说明
一.概述：
该产品主要用于窝洞的垫底和衬层。
二.性能：
磷酸锌由粉剂和液剂组成，具有垫底和衬层功能。
粉剂原料成分由氧化锌,氧化镁,水组成，液剂原料成分由正磷酸,水,氧化锌,铝带组成。
三.使用方法：
1.调和环境：23±1℃，相对湿度为50±5%。
2.粉剂比例：垫底和衬层1.2~1.5g ：0.6g。
3.调和：先将分配好的粉体分为大,中,小三堆，然后依次将大,中,小三堆粉
调入相对比例的液体内调匀即可使用，调和时间约为90秒。
四.注意事项：
1.建议不要使用金属调刀，以免水门汀变色。
2.使用后，请立即拎紧瓶盖以免影响性能。
3.深龋使用时，应有护髓措施以免刺激牙髓。
4.避免接触眼睛，一旦接触请立即用清水冲洗，然后就医。
5.请存放在儿童不易接触到的地方。
口腔护理操作规范粘结剂
口腔护理操作规范——粘接剂浙江大学隶属口腔医院杨明丽主要内容?粘结剂的调拌方法?全瓷贴面粘结的护理配合粘结剂的调拌方法粘结资料：（临床常用）磷酸锌水门汀羧酸锌水门汀玻璃离子水门汀树脂粘结剂粘结剂的调拌方法—磷酸锌1.准备①素质要求：仪表、着装切合职业要求②环境准备：寂静、整齐、安全、适合的温湿度③用物准备：调解板、调刀、资料、酒精棉球粘结剂的调拌方法—磷酸锌用物准备粘结剂的调拌方法—磷酸锌2.评估①病人的一般状况：病情认识，口腔内基牙状况②资料的性能：参照说明书③操作的目的：治疗的要求粘结剂的调拌方法—磷酸锌3.操作前准备①洗手：（六步法七步法）②备齐用物，搁置合理粘结剂的调拌方法—磷酸锌4.操作①三查七对②按比率正确的取粉、液③逐次加粉于液中按正确方法调拌④传达粘结剂的调拌方法—磷酸锌①三查七对资料的名称、有效期、粉液比率粘结剂的调拌方法—磷酸锌②按比率正确的取粉、液粘结剂的调拌方法—磷酸锌②按比率正确的取粉、液粘结剂的调拌方法—磷酸锌③逐次加粉于液中按正确方法调拌粘结剂的调拌方法—磷酸锌③逐次加粉于液中按正确方法调拌粘结剂的调拌方法—磷酸锌③逐次加粉于液中按正确方法调拌粘结剂的调拌方法—磷酸锌④传达粘结剂的调拌方法—磷酸锌④传达粘结剂的调拌方法—磷酸锌5.操作后①洁净调解板、调刀②整理用物、洗手粘结剂的调拌方法—玻璃离子1.准备与磷酸锌水门汀调拌术基真同样差别：①用物②调拌方法③用途粘结剂的调拌方法—玻璃离子①用物准备粘结剂的调拌方法—玻璃离子②调拌过程粘结剂的调拌方法—玻璃离子②调拌过程粘结剂的调拌方法注意事项①操作正确、动作协调②所调资料切合要求③资料取量适合，无浪费④切合无菌操作原则⑤操作时间1min内达成粘结剂的调拌方法存在问题⑥加粉太快，调拌时间太短⑦粉液搁置太近，影响调拌⑧调拌欠平均，有颗粒⑨不认识资料性能⑩操作后不整理用物，手卫生差全瓷系列临床分类：氧化铝（In-Ceram）铸瓷Empress）Ⅱ氧化锆（CAD/CAM陶瓷）全瓷系列—临床个案（1）氧化锆全瓷冠的粘结：树脂增强型玻璃离子牙备戴桩后修复后氧化锆全瓷冠全瓷系列—冠桥粘结：除了氧化锆以外不可以用树脂增强型玻璃离子粘结，它会吸水膨胀致使全瓷冠破碎。
口腔材料调伴操作技术
调拌前的准备
1：环境的准备 2：个人的准备 3：物品的准备：磷酸锌黏固粉和液、料调拌方法
补牙类 树脂：树脂充填材料现在使用多为成品，我们只要按照说明书和医
生要求操作便可。 玻璃离子水门汀：此类型为我们口腔常用需要完全掌握
硅橡胶印模材能满足现代取模的要求
• 良好的亲水性 • 流动性佳，触变性能好 • 无气味, 无滋味 • 极佳的形态稳定性，极小的收缩或变形 • 取模高度精确 • 可进行消毒 • 可进行多次翻制模型; 储存时间长 • 操作简单, 混合时不沾手
硅橡胶
【目的】制取印模
【用物】塑料手套 2付
硅橡胶 1套
检查盘 1只
三、注意事项 1、印模材料调拌时，要保持调拌用具的清洁干燥，若调拌用具残留陈旧印 模材料或石膏屑等物质，将影响材料的质量。 2、藻酸盐粉剂印模材料要严格按水粉比例及调和时间的要求调拌。调和时 间不足，会使印模强度下降；调和时间过长，会破坏凝胶而同样造成强度下 降。不能改变调和比例的方式去改变凝固时间。 3、为了使所调材料取量适宜，在调拌材料前，应了解病人失牙的部位及数 量，以决定所需材料的用量及材料放置托盘的主要部位。例如:前牙缺失者， 取模时材料应主要放置于托盘的前份，有牙列处材料可适当少些；单侧后牙 缺失者，材料在缺失的部位稍多，其余部位略少；游离缺失及多个不相邻牙 缺失，材料应多些。此外，还应根据所选择托盘的大小及用途决定所需材料 的多少。一般情况下，取上颌印模较下颌印模的材料稍多，取工作模比对颌 模材料多，全口印模较部分牙缺失的印模材料稍少，垫底则更少。 4、印模材料应储存在干燥、阴凉的环境中，使用后应注意密封，以免影响 材料质量，同时应注意材料的有效期，防止材料失效造成浪费。 5、根据不同印模材料的调拌要求，合理掌握调拌时间，避免因气温过高、 材料凝固过快，给操作带来困难，或气温低、材料凝固过慢，个病人带来不 适。 6、橡皮碗、调拌刀使用后应清洗干净，并进行消毒处理，干燥后备用。
磷酸锌水门汀的调拌
磷酸锌水门汀的调拌环境准备：环境整洁明亮、安全舒适适宜的温度、湿度评估：患牙情况材料的需要量目的：用于充填治疗时的窝洞垫底、暂封及修复体粘固用物准备：磷酸锌粘固剂（粉、液）：检查有效期、颜色、性质玻璃板：干燥、光滑、平整调拌刀：干燥、光滑、平整治疗巾操作步骤：1、个人防护：标准预防，操作前戴手套或洗手、干手。
2、粘固材料使用前，配合医生对窝洞、牙面、修复体进行清洁、消毒、干燥处理，切不可被唾液污染3、将玻璃板和调拌刀平放于治疗巾上，根据治疗需要取适量的粉剂置于玻璃板的上端，液体滴于玻璃板的下端，两者相距约3~4cm。
粉液比例为（1.2~1.5g）：0.5ml(根据不同产品要求比例），用调拌刀将粉剂分成数份。
调和时用左手固定玻璃板，右手持调拌刀，将粉剂逐份加入液体中，用旋转推开法将粉液充分混合，直至调成所需性状后，用折叠法将材料收集在一起递给医生使用。
4、用于窝洞垫底时调和成面团状；用作暂时封洞时调和成稀糊状；用于修复体粘固时，则调和成拉丝状，即调和完成的粘固剂用调拌刀从玻璃板上拉起时成丝状，流动性好。
5、调拌时间为1分钟左右6、粘固剂使用后及时用清水清洗调拌用具，消毒备用，避免用其他锐利器械（如镊子）刮调拌刀，以免刮掉调拌刀上的保护膜。
注意事项：1、材料调拌的环境应在23℃左右（玻璃板温度）。
调拌时只能将粉剂逐次加入液体中，而不能加液体于粉中。
2、粉剂与液体调配成固体后，因偏酸性，故不能用于活髓牙垫底。
应根据用途将材料调制到最适宜的稠度，如粉末过多，调得太干，其抗压强度和黏性降低，断面成渣样，这种状态不能使用，应重新调制，绝不能再加液体于粉剂中；若粉剂少，调得太稀，抗压强度也会降低，用于修复体粘固时将影响修复质量。
3、合理掌握调拌时间，操作时间过长或过短都将影响材料的性能。
4、粘固剂取用后要立即拧紧瓶盖，以免材料受潮。
磷酸锌水门汀的性能概述
磷酸锌水门汀的性能概述
（1）室温下磷酸锌水门汀的操作时间为3～6min，固化时间为5～14min.通常临床使用冷的厚玻璃板调和磷酸锌水门汀，以延长工作时间，同时还可以改善水门汀的强度和耐溶解性。
固化1h 后压缩强度可达最大强度的2/3，1d后完全固化。
（2）固化的水门汀长期浸泡在水中会发生侵蚀和可溶物质的析出。
酸性环境会增加其溶解性。
唾液略带酸性，且食物残渣的分解会产生乳酸或醋酸，这些都会使水门汀的溶解加速。
溶解会使水门汀的强度降低，体积发生改变，粘接力也随之下降。
（3）磷酸锌水门汀与牙齿之间的粘接主要是机械嵌合作用（mechanical interlo-cking）。
凝固前磷酸锌水门汀为酸性物质，可使牙体组织脱钙形成粗糙表面，同时具有一定流动性的糊状水门汀渗入牙体组织和修复体的细微结构中形成机械嵌合力结合。
这种粘接力较低，对牙釉质和牙本质的粘接强度一般分别为2MPa 和1.5MPa.（4）磷酸锌水门汀调和时会释放游离磷酸，呈较强的酸性，pH 为1～2，调和3min后pH 为3.5，1h 后pH 为4，24h 后pH 可升到6～7，48h 接近中性。
水门汀早期的游离酸渗透入牙本质小管内可刺激牙髓。
因此当剩余牙本质较薄时，磷酸锌水门汀可能引发牙髓炎……动物实验表明，对于正常的牙髓组织，这种反应是可逆的，一般5～8 周可以恢复；但如果牙髓组织已经受损，则该反应不可逆，会造成牙髓的坏死。
粉液比越低，刺激性越大来源海天医学。
磷酸锌水门汀充填术配合
磷酸锌水门汀充填术配合【评估】1.了解医生的诊疗程序，患者的病情及牙位，自理能力，合作耐受程度。
2.掌握磷酸锌水门汀充填术的知识及性能。
3.观察患者对治疗的心心理反应。
【准备用物】1.护士：着装整齐，洗手，戴口罩。
2.物品：消毒过的干燥调和板（厚玻璃板），抗酸性的调拌刀，磷酸锌粘固粉及水溶液。
3.环境：诊疗室内安静。
清洁，患者取舒适的坐位。
【操作】1.操作前查对，磷酸锌水门汀粘固粉和水溶液是否过期，粘固粉是否受潮，水溶液是否有沉淀。
2.取磷酸锌水门汀粘固粉和水溶液置调和板两侧，粉液间隔约3—2CM。
3.取完磷酸锌水门汀粘固粉和水溶液后将瓶盖盖后备用，以免粉末受潮，液体挥发。
4.操作中查对，将磷酸锌水门汀粘固粉分成2等份，左手持调和板，右手持调拌刀，将一等份的粘固粉加入水溶液中旋转研磨，使调拌刀和调和板完全接触调和均匀，根据治疗需要将剩余粉末逐渐徐徐加入，调拌均匀，混合成面团状，无气泡，无颗粒，操作时间为30—60S，传递给医生。
5.操作后查对，整理用物。
【性能】1.磷酸锌水门汀粘固粉液凝固后的抗压强度约为1000公斤/每平方厘米，可以承受一定的咀嚼压力，但在调和的过程中粉液比例不当，调和温度上升或有水污染，均会降低其抗压强度。
（比例：粘固粉为0.4克，水溶液为0.95—1.1毫升；温度：20℃左右调制）。
2.在未完全凝固时具有一定的粘性，因此通常用来粘固嵌体、冠、桥。
3.凝固后几乎不溶于水，其溶解度仅占重量的0.06%，但在酸性环境中可被溶解。
4.调制后初期有轻度膨胀，2—3小时后体积发生收缩，可持续7天，收缩程度为0.04—0.06%。
5.为不良导体，导热差，也能阻断电流，是一种很好的绝缘物质。
6.磷酸锌水门汀的粘固粉内的游磷酸对牙髓产生刺激，因此深龋不能直接垫底，对粘膜有刺激性，直接接触可引起牙龈水肿、上皮细胞增生。
7.磷酸锌水门汀粘固粉凝固时间一般为3—7min，调和时间短，调的浓稠，温度高，均可会加速其凝固，相反，调和时间长，调的稀薄，液体水分蒸发而变稠，则凝固时间变长。
口腔材料调伴操作技术2讲课文档
第四页
为什么玻璃离子的调拌对材料的使用很重要？ 1、玻璃离子的比例会影响其最终的各种理化性质 2、调拌应该在特定的时间内按照标准的调拌方法进行
第八页
三、注意事项 1、印模材料调拌时，要保持调拌用具的清洁干燥，若调拌用具残留陈旧印模材料或石膏屑等
物质，将影响材料的质量。 2、藻酸盐粉剂印模材料要严格按水粉比例及调和时间的要求调拌。调和时间不足，会使印模 强度下降；调和时间过长，会破坏凝胶而同样造成强度下降。不能改变调和比例的方式去改变 凝固时间。
口腔材料调伴操作技术
第一页
优选口腔材料调伴操作技术
第二页
调拌前的准备
1：环境的准备
2：个人的准备
3：物品的准备：磷酸锌黏固粉和液、玻璃板、 金属调拌刀、治疗巾、湿棉球、手套。
4：心理准备
第三页
二、材料调拌方法
补牙类 树脂：树脂充填材料现在使用多为成品，我们只要按照说明书和医
生要求操作便可。 玻璃离子水门汀：此类型为我们口腔常用需要完全掌握
窝洞的暂时封固，在
口腔修复中常作为暂
时粘接剂使用。
氢氧化钙水门 汀
氢氧化钙 水门汀有 粉、液两 部
后，氧化钙和水扬酸发 生酸碱中和反应生成双水扬 酸钙而固化。强度较低，压 缩强度20MPa。氢氧化钙的 碱性有灭菌抗炎作用。
溶解性大，强度低， 不能作粘接使用。
生物相溶性好，能促进牙本质再矿化 和修复性牙本质的形成，为最 常用的盖髓剂。
调拌时间：在标准调拌时间结束后材料应该正好具有最佳的充 填或者粘固性质，超过规定时间材料的可操作性降低（甚至无 法操作），低于规定时间材料反映不完全，体现不了良好的性 质。 调拌器材：建议使用公司配备的调拌纸和塑料调拌刀。 调拌温度：调拌环境的温度高则固化时间加快；温度低则固话 时间减慢；一般数据厂家数据都是在23摄氏度的数据，冷藏粉 液可以延长操作时间。
口腔材料调伴操作技术演示文稿
灌注石膏的操作步骤: ①先核对所需物品及材料; ②灌注石膏的调配应按模型大小, 取适量水粉 , 放人橡皮碗内, 应先放水, 后放石膏, 待石膏完全浸入水中, 无多余水分时, 调拌成均匀糊状 , 若调和比例失调, 过稀或过稠, 不应加水、加粉, 应重新调和;③石膏的灌注方法: 先将印模 水分吸干, 再将调和均匀的石膏从印模的高点处开始灌注, 边填石膏边轻轻振荡, 并逐渐从高处 流向四周, 使石膏灌注完全,减少气泡形成, 直到填加到所需厚度, 平放于玻璃板上。灌注石膏 时不能大量加石膏，以免石膏空气排不出，造成模型基牙出现汽泡。待其干燥，整个过程大约 45min
用于深龋和银汞合金 充填时的直接衬层， 冠、桥和嵌体的粘固
不能用于直接盖髓
氧化锌丁香酚 水门汀
氧化锌粉 剂和丁香 油液
本品调和后在口腔内4~10 分钟内即可固化，水分越 多，凝固越快，抗压强度 低，有水溶解性，且为不 良导体，有阻止温度传导 的作用
对牙髓有安抚镇痛和 氧化锌粉极易受潮，好用后应立即
防腐作用，用于可复
加盖，干燥保存
性牙髓炎的安抚治疗，
也可用作间接盖髓剂，
窝洞的暂时封固，在
口腔修复中常作为暂
时粘接剂使用。
氢氧化钙水门 汀
氢氧化钙 水门汀有 粉、液两 部
后，氧化钙和水扬酸发 生酸碱中和反应生成双水 扬酸钙而固化。强度较低， 压缩强度20MPa。氢氧化 钙的碱性有灭菌抗炎作用。
溶解性大，强度低， 不能作粘接使用。
生物相溶性好，能促进牙本质再矿 化和修复性牙本质的形成，为 最常用的盖髓剂。
第6页，共15页。
暂封类
暂封膏:一般用于缺损小固位比较好的洞型。
氧化锌：可以于常规暂封。 磷酸锌水门汀：适合用于一些比较大固位比差的洞型。
【课件】水门汀的调拌技术精编版
调拌要点
调研时要有一定的力 调研动作要迅速 严格按产品要求的水粉比例操作
磷酸锌调拌注意事项
取粉时要先松粉，取液剂时要直立液体瓶，排除瓶嘴的 空气
严格遵守无菌操作原则 调拌刀、玻璃板要求无菌、干燥、表面光滑、
平整、温度适宜 查对材料的名称、有效期、颜色、性状 调拌时只能将粉逐次加入液体中，而不能加液
不能用于直接盖髓
氧化锌丁香酚水 门汀
氧化锌粉剂 和丁香油液
本品调和后在口腔内4~10分钟 内即可固化，水分越多，凝固 越快，抗压强度低，有水溶解 性，且为不良导体，有阻止温 度传导的作用
对牙髓有安抚镇痛和防 腐作用，用于可复性牙 髓炎的安抚治疗，也可 用作间接盖髓剂，窝洞 的暂时封固，在口腔修 复中常作为暂时粘接剂 使用。
氧化锌粉极易受潮，好用后应立即加盖， 干燥保存
玻璃离子水门汀
玻璃离子水 门汀有粉、 液两部
固化时间因其用途而不同，为 3~9分钟；粘接性能良好，结 合主要是靠物理机械性粘接； 具有良好的生物安全性，抗龋 性和耐溶解性
用作粘结，充填，洞衬 等方面，也可用于活髓 牙的粘结。
玻璃离子抗压和耐磨强度不高，对水敏 感，使用时应保持局部干燥，充 填后予凡士林或用产品配套专用 材料涂抹隔湿
调拌技术治疗病人的健康指导及注意事项
调拌技术治疗病人的健康指导及注意事项注意事项1.玻板(1)玻板的大小可以根据需要来设计，可减少浪费。
(2)玻板的清洁消毒；使用前要求玻板灭菌、干燥、表面光滑、平整，高热灭菌后，自然降温至室内温度方可使用，以免影响材料的理化性能。
每次使用后用75%酒精棉球擦净剩余材料,做好椅旁预清洁，减少清洗成本，延长使用寿命。
(3)使用调拌纸应一用一弃，剩余的用密封袋包装保存。
2.调拌方法(1)调拌技术操作遵守无菌操作原则。
(2)准备材料：应根据病情需要，与医生认真核实，选择合适材料；谓拌前应认真检查材料的有效期、颜色、品质；根据窝洞的大小、形态按粉、液比例适当取材，置于玻板上，粉、液相距3~4cπio(3)调拌时只能将粉逐次加入液体中，而不能加液体于粉剂中。
(4)调拌刀工作端前1∕2~2∕3紧贴玻板表面，以同一方向匀速旋转把粉、液推开，以减少气泡形成，提高调拌技术质量。
3.磷酸锌水门汀调拌注意事项(1)严格遵守无菌操作原则。
(2)调拌刀、玻板要求无菌、干燥、表面光滑、平整、温度适宜。
(3)注意查对材料的名称、有效期、颜色、性状。
(4)调拌时只能将粉逐次加入液体中，而不能加液体于粉剂中。
(5)用于窝洞衬垫时，调成面团状；暂时充填时，调成稠糊状；粘结修复体时，调成拉丝状。
(6)调拌时间为InIin左右，要求现调现用。
4.氢氧化钙双糊剂调拌注意事项(1)适宜的空气环境：最适宜的温度为22T,湿度为50%,调拌后糊剂在2~3min凝固。
若室内温度过高、湿度过大，则糊剂的凝固时间缩短。
(2)此制剂极易在空气中氧化，取用材料后应立即加盖。
(3)现调现用。
5.氧化锌丁香油粘固剂调拌注意事项(1)适宜的空气环境，若室内温度过高、湿度过大，则糊剂的凝固时间缩短。
(2)氧化锌粉极易受潮，取用后应立即加盖，干燥保存。
(3)根据用途调整粉、液比例，现调现用。
6.玻璃离子粘固剂调拌注意事项(1)玻璃离子抗压和耐磨强度不高，对水墩感，使用时应保持局部干燥，充填后予凡士林或用产品配套专用材料涂抹隔湿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磷酸锌水门汀调拌说明
一.概述：
该产品主要用于窝洞的垫底和衬层。
二.性能：
磷酸锌由粉剂和液剂组成，具有垫底和衬层功能。
粉剂原料成分由氧化锌,氧化镁,水组成，液剂原料成分由正磷酸,水,氧化锌,铝带组成。
三.使用方法：
1.调和环境：23±1℃，相对湿度为50±5%。
2.粉剂比例：垫底和衬层1.2~1.5g ：0.6g。
3.调和：先将分配好的粉体分为大,中,小三堆，然后依次将大,中,小三堆粉
调入相对比例的液体内调匀即可使用，调和时间约为90秒。
四.注意事项：
1.建议不要使用金属调刀，以免水门汀变色。
2.使用后，请立即拎紧瓶盖以免影响性能。
3.深龋使用时，应有护髓措施以免刺激牙髓。
4.避免接触眼睛，一旦接触请立即用清水冲洗，然后就医。
5.请存放在儿童不易接触到的地方。
