波峰焊设备操作指导书
波峰焊机操作指导书
4.如机器出现故障时，即按紧急停止键。
3
停止机器运行
3.1当手动控制时，下班时将操作面板开关全部关掉即可。
备注：
设备名称：波峰焊机机型:
编制:
审核:
核准:
版本:
XX有限公司
波峰焊机操作指导书
项次
操作步骤
操作说明
操作条件及注意事项
12
开启机器操作方法
1.1把机器的总开关打开。
2.1设定锡炉温度SP在230〜250ቤተ መጻሕፍቲ ባይዱ,报警温度AL定在IO0C,助焊剂比重0.78〜0.82。
2.2开启预热器,把温度设定在140℃~220℃。
2.3打开喷流，调整喷流高度，约距炉面0.5-0.8mm。
1.14设定基板夹板宽度。（运输链阔度）
2.5开启运输链,将速度调到L2M-2.5M/Min.
2.6选用自动控制时,时间制输入工作日及工作时间之设定程序。
2.7将喷雾设定自动或手动。
2.8过板时开启喷雾开关。
2.9按时填写机器工作参数，记录于附表。
1.电源指示灯亮。
2.锡炉温度上升到设定温度，待准备灯亮后，其它功能方可操作。
波峰焊操作指导书
一、目的：
1、规范波峰焊操作标以及日常保养维护
2、安全操作，预防事故发生
二、操作步骤：
1、开机
1.1接通外部电源,松开急停开关，合上机器主电源3P60A。
1.2打开已设定好的时间制。
1.3先将30MIN的延时设定为20-25MIN左右，锡炉温度设定为245-255℃之间。
1.4待锡炉温度到达设定温度时，打开功能开关，接通相应功能，机器正常运行。
2、关机
2.1暂停时间依次关闭波峰、预垫、冷却、运输、松香、照明、开关，使机器处待机时间。
2.2若长时间停用，依次关闭所有功能开关后，再关闭时间制开关，并断开机器内部的3P60A开关。
3、急停
3.1出现卡板、掉板等异常情况时须按下紧急制动键，关闭所有功能，解决异常后松开紧急制动键，功能相
应恢复。
三、日常保养
1、保养机器内外的卫生。
2、经常对各传动部件进行检查，定期加润滑油。
3、每天根据用锡量的不同，投入相应的锡料进行补充以保证锡位，并及时清理炉内锡渣。
4、定期将预垫箱内的杂物和助焊剂的残留清理干净，避免明火。
5、及时将无杠气缺底部的残留物清楚，以免影响滑动。
6、定期将锡汞上方的出锡口和滤网进行清理，防止波峰不平，影响焊接。
1、改废
本程序文件的制/改订与废止由按照《文件管制程序》执行。
2、实施
本文件由2009年9月1日起实施
3、相关文件
无。

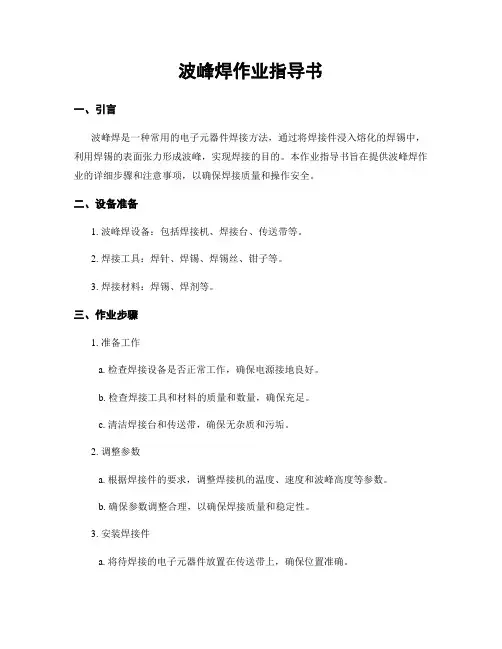

波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，通过将焊接件浸入熔化的焊锡中，利用焊锡的表面张力形成波峰，实现焊接的目的。
本作业指导书旨在提供波峰焊作业的详细步骤和注意事项，以确保焊接质量和操作安全。
二、设备准备1. 波峰焊设备：包括焊接机、焊接台、传送带等。
2. 焊接工具：焊针、焊锡、焊锡丝、钳子等。
3. 焊接材料：焊锡、焊剂等。
三、作业步骤1. 准备工作a. 检查焊接设备是否正常工作，确保电源接地良好。
b. 检查焊接工具和材料的质量和数量，确保充足。
c. 清洁焊接台和传送带，确保无杂质和污垢。
2. 调整参数a. 根据焊接件的要求，调整焊接机的温度、速度和波峰高度等参数。
b. 确保参数调整合理，以确保焊接质量和稳定性。
3. 安装焊接件a. 将待焊接的电子元器件放置在传送带上，确保位置准确。
b. 使用钳子或其他工具将焊接件固定在焊接台上，防止移动。
4. 进行焊接a. 打开焊接机的电源，启动传送带。
b. 等待焊接机预热至设定温度后，将焊接件送入焊接区域。
c. 等待焊接完成后，将焊接件从焊接台上取下，放置在冷却区域。
5. 检查焊接质量a. 观察焊接点是否均匀、完整，无明显缺陷。
b. 使用测试工具进行电气性能测试，确保焊接质量符合要求。
四、安全注意事项1. 在进行波峰焊作业前，必须戴上防静电手套和防静电鞋，以防止静电对焊接件造成损害。
2. 确保焊接区域通风良好，避免焊接烟雾对人体健康的影响。
3. 在进行焊接操作时，应注意避免焊接机和焊接台的高温表面，以免烫伤。
4. 确保焊接机的电源接地良好，避免电击事故的发生。
5. 在进行焊接操作时，应注意保持集中注意力，避免操作失误导致事故发生。
五、维护保养1. 定期清洁焊接设备，包括焊接机、焊接台和传送带等，以确保设备正常运行。
2. 定期检查焊接工具和材料的质量和数量，及时补充和更换。
3. 定期检查焊接机的参数调整，确保焊接质量和稳定性。
4. 定期检查焊接件的焊接质量，及时修复和更换不合格的焊接件。
波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，适用于表面贴装技术（SMT）和插件技术（PTH）的焊接。
本作业指导书旨在提供波峰焊作业的详细步骤和操作要点，以确保焊接质量和生产效率。
二、设备准备1. 确保波峰焊设备处于正常工作状态，并进行日常维护和保养。
2. 检查波峰焊设备的温度控制系统，确保其准确可靠。
3. 准备焊接工具和材料，包括焊锡丝、焊锡膏、焊接架等。
三、工艺参数设置1. 根据焊接对象的要求和规范，设置适当的焊接温度、预热时间和焊接速度。
2. 调整波峰焊设备的波峰高度和波峰速度，以确保焊接质量和稳定性。
3. 根据焊接对象的尺寸和形状，调整焊接架的高度和角度，以确保焊接均匀和完整。
四、工艺操作步骤1. 准备焊接对象：清洁焊接对象的表面，确保无灰尘、油污等杂质。
2. 涂抹焊锡膏：使用刮刀或喷涂器，在焊接对象的焊盘上均匀涂抹一层焊锡膏。
3. 定位焊接对象：将焊接对象放置在焊接架上，并确保焊盘与焊接架的接触良好。
4. 预热焊接对象：将焊接对象放入预热区域，根据设定的预热时间进行预热，以提高焊接质量。
5. 进行波峰焊：将预热好的焊接对象送入波峰区域，确保焊盘完全浸入焊锡波峰中。
6. 冷却焊接对象：将焊接好的对象放置在冷却区域，等待焊接处冷却固化。
7. 检查焊接质量：使用目视检查或显微镜检查焊接点的质量，确保焊盘与焊锡的结合牢固。
五、质量控制1. 进行焊接前的焊锡膏检测，确保其质量符合要求。
2. 定期对波峰焊设备进行维护和保养，确保其正常工作。
3. 对焊接质量进行抽样检验，记录焊接点的合格率和不合格率。
4. 对不合格的焊接点进行返修或重新焊接，以确保产品质量。
六、安全注意事项1. 在操作波峰焊设备时，穿戴好防护手套和护目镜，避免烫伤和眼部受伤。
2. 注意设备周围的通风情况，避免有害气体对操作人员的危害。
3. 确保波峰焊设备的电源和接地线连接良好，避免电击和火灾的发生。
4. 禁止在设备运行时触摸焊接区域，以免发生意外伤害。
波峰焊作业指导书
波峰焊作业指导书引言概述：波峰焊是一种常见的电子组装工艺，广泛应用于电子产品的制造过程中。
本文将详细阐述波峰焊的作业指导书，包括作业流程、设备操作、焊接参数、常见问题及解决方法等内容。
正文内容：1. 作业流程1.1 准备工作1.1.1 清洁工作区域：确保工作区域干净整洁，避免灰尘和杂质对焊接质量的影响。
1.1.2 检查设备：检查波峰焊设备的工作状态，确保设备正常运行。
1.1.3 准备焊接材料：准备好焊接材料，包括焊锡丝、焊锡膏等。
1.2 焊接准备1.2.1 设定焊接参数：根据焊接要求，设定合适的焊接温度、速度和时间等参数。
1.2.2 安装焊接夹具：根据焊接产品的尺寸和形状，选择合适的焊接夹具，确保焊接位置准确。
1.2.3 检查焊接设备：再次检查焊接设备的工作状态，确保设备正常运行。
2. 设备操作2.1 启动设备：按照设备操作手册的要求，正确启动波峰焊设备。
2.2 加热预热：根据焊接材料的要求，进行适当的加热预热，确保焊接温度达到要求。
2.3 调整焊接参数：根据焊接产品的要求，调整焊接参数，如温度、速度和时间等。
2.4 进行焊接：将焊接产品放置在焊接夹具上，启动焊接设备，进行焊接操作。
2.5 检查焊接质量：焊接完成后，对焊接质量进行检查，确保焊点完整、牢固。
3. 焊接参数3.1 温度：根据焊接材料的要求，设定合适的焊接温度，确保焊接质量。
3.2 速度：根据焊接产品的要求，调整焊接速度，控制焊接时间和焊接质量。
3.3 时间：根据焊接产品的要求，设定合适的焊接时间，确保焊接质量。
4. 常见问题及解决方法4.1 焊点不完整4.1.1 检查焊接温度是否过低：如果焊接温度过低，增加焊接温度。
4.1.2 检查焊接速度是否过快：如果焊接速度过快，减慢焊接速度。
4.2 焊点不牢固4.2.1 检查焊接温度是否过高：如果焊接温度过高，降低焊接温度。
4.2.2 检查焊接时间是否过长：如果焊接时间过长，缩短焊接时间。
4.3 焊接位置偏移4.3.1 检查焊接夹具的安装是否准确：重新安装焊接夹具，确保焊接位置准确。
波峰焊作业指导书
波峰焊作业指导书一、背景介绍波峰焊是一种常用的电子元器件焊接方法，主要用于电子产品的制造过程中。
本文将详细介绍波峰焊的作业指导，包括准备工作、操作步骤、注意事项等内容，以确保焊接质量和作业安全。
二、准备工作1. 确保工作区域清洁整齐，无杂物和易燃物。
2. 检查焊接设备和工具的完好性，确保其正常工作。
3. 准备所需的焊接材料，如焊锡丝、焊接通量等。
三、操作步骤1. 将待焊接的电子元器件放置在焊接台上，并进行固定，确保其稳定。
2. 打开焊接设备的电源开关，预热设备，使其达到适宜的焊接温度。
3. 将焊锡丝插入焊锡丝架上，并通过设备的送锡机构将焊锡丝送入焊接头。
4. 调整焊接设备的参数，如温度、速度等，以适应不同焊接要求。
5. 将焊接头轻轻接触到待焊接的电子元器件上，保持一定的接触时间，使焊锡丝充分熔化。
6. 缓慢移动焊接头，使焊锡丝均匀地覆盖在焊接点上，形成均匀的焊接波峰。
7. 焊接完成后，将焊接头离开焊接点，等待焊接点冷却固化。
四、注意事项1. 在进行波峰焊作业前，必须仔细阅读并理解设备的操作手册，确保正确操作。
2. 在操作过程中，应佩戴防护眼镜和手套，以防止热溅和其他伤害。
3. 注意焊接设备的安全使用，避免触摸热部件和电源线，以免发生电击和烫伤。
4. 确保焊接设备的通风良好，避免产生有害气体的积聚。
5. 根据具体焊接要求，合理调整焊接参数，以获得最佳的焊接效果。
6. 在操作过程中，要保持专注和集中注意力，避免分心和疏忽造成事故。
7. 焊接完成后，及时清理焊接设备和工作区域，以保持整洁。
五、总结波峰焊作业是一项关键的电子元器件焊接工艺，正确的操作步骤和注意事项对于焊接质量和作业安全至关重要。
通过本指导书的详细介绍，相信您已经掌握了波峰焊作业的基本要点，希望能够在实际操作中取得良好的效果。
如有任何疑问或需要进一步的指导，请随时与我们联系。
祝您工作顺利！。
波峰焊作业指导书
波峰焊作业指导书波峰焊是一种常用的电弧焊接方法，也是一种高效、稳定的焊接方法。
本文将为您提供一份波峰焊作业指导书，以帮助您进行波峰焊作业。
一、设备准备1.准备好波峰焊设备，包括焊机、电源、焊丝等。
2.规范的焊接台、坚固的支架和夹具。
3.确保焊机的电源接地良好，工作区域的环境清洁、通风良好。
二、操作注意事项1.检查焊丝是否符合要求，如直径、材料等。
2.根据焊接要求选择适当的焊丝、焊接电流和时间。
3.检查工件的表面是否清洁，并确保无油污、氧化层等。
4.选择适当的焊接参数，如焊接电流、焊接时间、速度等。
5.调整夹具，确保工件位置合适，避免变形或位移。
6.进行试焊，检查焊接效果和质量，根据需要进行调整。
三、操作流程1.准备工件，将工件清洗干净，并进行合适的定位和夹紧。
2.调整焊机参数，如焊接电流、焊接时间、速度等。
3.开始焊接，将焊枪沿着工件的焊接轨迹均匀移动。
4.完成焊接后，检查焊缝的质量，如是否完全填充、无裂纹、无明显缺陷等。
5.清理焊接区域，包括焊渣和其他杂质。
6.完成后，及时关闭焊机，并对设备进行维护和保养。
四、安全注意事项1.在进行焊接作业前，必须戴好防护眼镜、手套和面罩等个人防护装备。
2.确保操作环境通风良好，避免有害气体的吸入。
3.在焊接过程中，要注意焊接区域的温度，避免烫伤。
4.对于高温的焊接材料和设备，要注意防火。
5.焊接完成后，必须保持设备和工作区域的清洁、整洁。
6.在操作过程中要严格遵守相关安全操作规范，确保人身和设备的安全。
五、问题处理方法1.如遇到焊接区域温度过高、焊接缺陷、焊丝堵塞等问题，应及时停机检查和处理。
2.根据问题的具体情况，选择合适的处理方法，如调整焊接参数、更换焊丝、清理设备等。
4.在处理问题后，应及时进行试焊，检查焊接效果，确保问题已解决。
以上便是波峰焊作业指导书的内容。
通过严格按照指导书进行操作，您可以提高波峰焊的工作效率和质量，并确保操作过程的安全。
希望本指导书能给您的波峰焊作业提供帮助。
波峰焊作业指导书
波峰焊作业指导书文件编号：一．开机前准备：1．打开照明灯和排风扇。
2．检查波峰焊锡炉温度是否稳定在230℃—250℃之间。
待焊锡全部熔化后，补足锡条（加锡量控制在波峰马达开启时，熔化焊锡刚好浸没锡炉上层发热管为宜。
3．检查助焊剂自动加液系统是否正常。
（助焊剂的比重以来料时应检测合格）4．检查波峰焊机导轨及传动系统内有无异物，检查报警系统是否正常。
二．开机操作：1．正式工作前5分钟打开预热控制开关，设定好预热温度待其稳定在工艺控制范围之内。
（温度范围详见波峰焊质控点明细表）2．调整好焊板的轨道宽度（以自然夹住待焊板材的宽度为宜，不可太紧或太松动）。
开启传动系统，设定好传动速度（速度范围详见波峰质控点明细表）。
3．打开总气阀门，启动松香控制开关，调整助焊剂喷涂量，以助焊剂喷涂在印制板的下表面凝结成不下滴的小水滴为宜。
4．启动波峰控制开关，波峰高度控制在PCB板过波峰时吃锡高度离PCB板前中心线的上表面0.2—0.5mm的余量，保证焊锡不浸到PCB上表面。
5．每天应在开机正常运转后，每2小时用温度计实际测量波峰槽温度一次，记录仪表控制参数，并绘制出波动图。
6．开机焊板后跟踪头5块PCB板，视其焊接效果调整有关参数，并在整个焊接过程中不定时抽查跟踪调整有关参数，确保焊接质量。
三．波峰焊质控点明细表：四．波峰焊参数管理规定：按PCB板材分为A（双面板）B（环氧半玻纤板）C（纸板）三大类。
五．关机操作：工作完毕后关闭总气阀门、照明灯并关机，应确认关机后方可离开。
六．波峰焊机维护保养规定：七．有关焊接方面的问题及对策：八．典型故障及排除：九．注意事项：1．波峰焊机开启上电后主操作员必须在现场看护或指定专职人员看护，其他人员不得擅自接触或操作系统。
2．由于清洗剂、助焊剂属于宜燃物品。
在整个系统周围禁止明火出现。
发现机器故障应立即关机上报设备主管人员并请有关人员维修，并在“维修保养记录”上记录。
3．发现火警，立即切断电源，用存放于切脚机边定置区内的MTZ2型二氧化碳灭火器进行灭火及报警。
波峰焊操作指导书
波峰焊操作作业指导书修订履历1. 目的规范设备使用，保证设备安全运行，确保设备的完好率1. 适用范围无铅波峰焊2. 操作程序4. 设备维护保养：4.1操作员每次操作之前或在操作完成之后都要用无尘布布将工作台面的杂物清理净；4.2技术员不定时巡察机台运行状态，并做好维修记录；4.3严格按照本设备保养作业指导书以及保养表执行。
具体保养事项请参照本设备《波峰焊保养作业指导书》与《波峰焊保养记录表》5. 注意事项：5.1设备维护保养要求有2人或者2人以上进行，一人负责计算机控制，一人负责维护5.2当进行设备操作和维护的时候，进行必要的保护，如穿戴安全防护工作服等。
5.3对设备进行维护保养工作的时候应关闭电源和气源。
5.4不要随意取消机器的安全开关或机器本省具有的安全性能。
5.5注意所有的警示标签同时不要随意移动设备上的警示标签。
5.6在进行接线或者断线工作前应将设备电源关闭。
5.7本机使用高压电源，当设备工作的时候不要用手去触摸机器上带有高压电源的部位，否则会造成严重的伤害。
5.8波峰焊锡炉隔热材料在正常操作条件下不会暴露在外，只有打开炉膛进行保养的时候才会暴露，此时应小心避免吸入纤维。
5.9机器运转过程中不要用手触摸运动部件，如链条、齿轮、带轮等。
5.10小心避免触摸发热元件，以免烫伤。
5.11设备遇到问题时候，应立刻按下急停按钮，避免人员伤亡。
6. 相关附件6.1波峰焊操作说明书6.2《波峰焊保养作业指导书》6.3《波峰焊保养记录表》Whe n you are old and grey and full of sleep,And no ddi ng by the fire, take dow n this book,And slowly read, and dream of the soft lookYour eyes had once, and of their shadows deep;How many loved your mome nts of glad grace,And loved your beauty with love false or true,But one man loved the pilgrim soul in you.And loved the sorrows of your cha nging face;And bending dow n beside the glow ing bars, Murmur, a little sadly, how love fledAnd paced upon the mountains overheadAnd hid his face amid a crowd of stars.The furthest dista nee in the worldIs not betwee n life and deathBut whe n I sta nd in front of youYet you don't know thatI love you.The furthest dista nee in the worldIs not whe n I sta nd in front of youYet you can't see my loveBut whe n un doubtedly knowing the love from both Yet cannot be together.The furthest dista nee in the worldIs not being apart while being in loveBut whe n I pla inly cannot resist the year ningYet prete nding you have n ever bee n in my heart.The furthest dista nee in the world Is not struggli ng aga inst the tides But using on e's in differe nt heart To dig an un erossable riverFor the one who loves you.。
波峰焊作业指导书
波峰焊作业指导书引言概述：波峰焊是一种常见的焊接工艺，广泛应用于电子元器件的生产过程中。
正确的波峰焊作业流程对于确保焊接质量和提高生产效率至关重要。
本文将详细介绍波峰焊的作业指导书，帮助操作人员正确进行波峰焊作业。
一、设备准备1.1 确保波峰焊机的正常运转：在进行波峰焊作业前，首先要检查波峰焊机的各项功能是否正常，包括预热系统、波峰系统、传送系统等。
1.2 准备焊接材料：准备好焊锡丝、焊盘、通孔板等焊接材料，确保其质量符合要求。
1.3 调整焊接参数：根据焊接材料的要求，调整波峰焊机的焊接参数，包括温度、速度、波峰高度等。
二、工件准备2.1 清洁工件表面：在进行波峰焊前，要确保工件表面干净无杂质，以确保焊接质量。
2.2 固定工件位置：将工件固定在焊接位置，确保其稳定不会移动。
2.3 预热工件：对于一些特殊材料或大尺寸工件，可以进行预热处理，以提高焊接效果。
三、波峰焊作业3.1 开始焊接：将预热好的工件放置在波峰焊机的焊接位置，启动波峰焊机进行焊接。
3.2 控制焊接时间：根据工件的要求，控制焊接时间，确保焊接质量。
3.3 检查焊接质量：焊接完成后，及时检查焊接质量，包括焊点是否完整、焊接是否均匀等。
四、焊后处理4.1 清洁焊接残渣：焊接完成后，及时清洁焊接残渣，以免影响下一次焊接的质量。
4.2 进行质量检测：对焊接完成的工件进行质量检测，确保焊接质量符合要求。
4.3 记录数据：对每次焊接的参数、时间、质量等数据进行记录，以便后续分析和改进。
五、安全注意事项5.1 穿戴防护装备：在进行波峰焊作业时，要穿戴好防护眼镜、手套等防护装备，确保安全。
5.2 避免操作失误：操作人员应经过专业培训，避免因操作失误导致事故发生。
5.3 定期维护设备：定期对波峰焊机进行维护保养，确保其正常运转。
结论：波峰焊作业指导书是确保波峰焊作业质量和效率的重要工具，操作人员应严格按照指导书的要求进行操作，确保焊接质量和安全。
同时，定期对设备进行维护保养，及时处理问题，以提高生产效率和产品质量。
波峰焊作业指导书
波峰焊作业指导书引言概述：波峰焊是一种常用的电子元器件焊接方式。
本文将详细介绍波峰焊的操作指导，包括准备工作、设备设置、焊接操作、质量控制和安全注意事项。
一、准备工作1.1 清洁工作区域：确保焊接区域干净整洁，避免灰尘和杂质对焊接质量的影响。
1.2 检查设备：确保波峰焊设备正常运行，如焊接头、传送系统、预热区和冷却系统等。
1.3 准备焊接材料：准备好焊接材料，包括焊锡丝、焊盘、通孔板、PCB板等。
二、设备设置2.1 温度设定：根据焊接材料的要求，设置合适的预热温度和波峰温度，以确保焊接的质量和稳定性。
2.2 传送速度调节：根据焊接材料的要求和焊接点的数量，调整传送速度，以保证焊接的均匀性和一致性。
2.3 氮气控制：对于一些对氧气敏感的焊接材料，需要使用氮气保护，调节氮气流量和压力，以防止氧化和气泡的产生。
三、焊接操作3.1 预热：将焊接材料放置在预热区域，使其达到合适的温度，以提高焊接的质量和可靠性。
3.2 波峰焊接：将预热的焊接材料传送至波峰区域，使其与焊接点接触并形成焊接连接。
3.3 冷却：将焊接完成的材料传送至冷却区域，使其迅速冷却，以确保焊接点的稳定性和可靠性。
四、质量控制4.1 视觉检查：对焊接点进行目视检查，确保焊接质量良好，没有焊接缺陷，如未焊接、焊接不良等。
4.2 电性能检测：使用万用表或其他测试仪器，对焊接点进行电性能测试，如电阻、电流等，以确保焊接连接的稳定性和可靠性。
4.3 焊接强度测试：对焊接连接进行强度测试，如剪切测试、拉伸测试等，以验证焊接点的强度和可靠性。
五、安全注意事项5.1 穿戴个人防护设备：在进行波峰焊作业时，必须佩戴适当的个人防护设备，如手套、护目镜和防护服等。
5.2 防止电击：在操作设备时，必须确保设备与电源断开，避免发生电击事故。
5.3 防止火灾：焊接过程中产生的高温和火花可能引发火灾，必须保持作业区域的清洁和干燥，防止火灾的发生。
结论：本文详细介绍了波峰焊的操作指导，包括准备工作、设备设置、焊接操作、质量控制和安全注意事项。
波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，它能够高效、快速地完成焊接作业。
本作业指导书旨在提供波峰焊作业的详细步骤和操作要点，以确保焊接质量和生产效率。
二、设备准备1. 波峰焊机：确保设备正常运行，熟悉设备的各项操作和调节参数。
2. 焊接工作台：保持干净整洁，确保焊接工作台的稳定性。
3. 焊接工具：包括焊接台、焊锡丝、焊锡膏等，确保工具完好无损。
三、焊接准备1. 准备焊接元器件：检查焊接元器件的质量和数量，确保无损坏和缺失。
2. 清洁焊接工作台：使用无尘布擦拭焊接工作台，确保无灰尘和杂物。
3. 检查焊锡丝和焊锡膏：确保焊锡丝和焊锡膏质量良好，无异常。
四、焊接步骤1. 打开波峰焊机电源，待设备预热完毕。
2. 调节焊接参数：根据焊接元器件的要求，设置合适的焊接温度、速度和波峰高度。
3. 将焊接元器件放置在焊接工作台上，确保元器件的位置准确。
4. 使用焊锡丝和焊锡膏：将焊锡丝插入焊锡丝架，将焊锡膏均匀地涂抹在焊接点上。
5. 将焊接工作台移入波峰焊机，确保焊接点与波峰接触。
6. 等待焊接完成：根据设备设定的焊接时间，等待焊接完成。
7. 将焊接工作台移出波峰焊机，检查焊接质量。
8. 清理焊接工作台：使用无尘布清理焊接工作台，确保无焊锡残留和杂物。
五、质量控制1. 目视检查焊接点：确保焊接点无焊锡溢出、焊接不良等缺陷。
2. 使用万用表进行电阻测量：检查焊接点的电阻值是否符合要求。
3. 进行焊接强度测试：根据需要，进行焊接强度测试以确保焊接坚固可靠。
六、安全注意事项1. 在操作波峰焊机时，确保戴上防静电手套和护目镜，避免触电和眼部受伤。
2. 注意设备的稳定性，避免设备倾斜或者摇晃导致意外事故。
3. 避免焊接工作台和焊接点周围有易燃物品，防止火灾事故的发生。
4. 在清理焊接工作台时，使用无尘布而不是有易燃性的清洁剂，以确保安全。
七、维护保养1. 定期检查波峰焊机的电源线、接线端子等是否松动或者磨损，及时修复或者更换。
波峰焊作业指导书
波峰焊作业指导书一、背景介绍波峰焊是一种常用的电子元器件焊接方法，能够高效、快速地完成焊接作业。
本指导书旨在为操作人员提供详细的波峰焊作业流程和操作要点，确保焊接质量和工作安全。
二、设备准备1. 波峰焊设备：包括焊接机、传送带、预热器等。
2. 焊接工具：焊枪、焊锡、焊接剂等。
3. 工作环境：确保操作区域干燥、通风良好，避免水汽和异味干扰焊接效果。
三、操作流程1. 设备准备：a. 检查波峰焊设备，确保各部件完好无损，电源接地可靠。
b. 检查焊接工具，焊锡是否符合要求，焊接剂是否足够。
c. 清理工作区域，确保焊接区域干净整洁。
2. 调试设备：a. 打开电源，启动波峰焊设备。
b. 调整传送带速度和波峰高度，根据焊接要求进行合适的设置。
c. 预热设备，使其达到适宜的工作温度。
3. 准备焊接：a. 将待焊接的电子元器件放置在传送带上，注意元器件的位置和间距。
b. 检查焊接工具，焊枪是否正常工作，焊锡是否熔化。
4. 开始焊接：a. 操作人员握紧焊枪，将焊锡涂抹在焊接区域。
b. 控制焊枪的角度和速度，使焊锡均匀覆盖焊接区域。
c. 确保焊锡与焊接区域充分接触，形成均匀的焊点。
5. 检查焊接质量：a. 焊接完成后，检查焊点的外观，确保焊锡充分覆盖焊接区域。
b. 使用测试工具检测焊点的电气连接情况，确保焊接质量符合要求。
6. 清理工作区域：a. 关闭波峰焊设备，断开电源。
b. 清理焊接区域，清除焊锡渣和焊接剂残留物。
c. 将焊接工具和设备进行维护和保养，确保其正常运行。
四、安全注意事项1. 操作人员应穿戴好防静电服，并遵守相关的防静电操作规程。
2. 在操作过程中，避免将手指或其他物体接触焊接区域，以免发生烫伤事故。
3. 注意设备的正常运行状态，如发现异常应及时停机检修。
4. 焊接过程中要保持专注，避免分心或疲劳导致操作失误。
5. 禁止在操作区域内吸烟或使用明火，以防止火灾事故发生。
五、常见问题及解决方法1. 焊接点不均匀：解决方法：调整焊枪的角度和速度，保持焊锡的均匀涂抹。
波峰焊作业指导书
波峰焊作业指导书一、作业概述波峰焊是一种常用的电子元件表面贴装技术，用于焊接电子元器件到印刷电路板（PCB）上。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保波峰焊作业的质量和效率。
二、设备准备1. 波峰焊设备：包括波峰焊机、预热炉、传送带等。
2. PCB板：确保PCB板的质量和尺寸符合要求。
3. 焊接材料：包括焊锡丝、助焊剂等。
4. 工具：包括焊锡枪、镊子、刷子等。
三、操作步骤1. 准备工作a. 检查波峰焊设备的工作状态，确保设备正常运行。
b. 检查焊接材料和工具的质量和数量，确保充足。
c. 清洁工作区域，确保无尘和无杂物。
2. PCB准备a. 检查PCB板的质量和尺寸，确保无损坏和变形。
b. 清洁PCB板表面，确保无灰尘和污垢。
c. 检查PCB板的焊盘和元器件焊脚，确保无变形和损坏。
3. 焊锡准备a. 检查焊锡丝的质量和规格，确保符合要求。
b. 准备适量的焊锡丝，并将其放置在焊锡枪的焊锡槽中。
c. 在焊锡丝上涂抹适量的助焊剂。
4. 波峰焊操作a. 将PCB板放置在传送带上，并确保其位置正确。
b. 打开波峰焊机和预热炉，设置合适的温度和速度。
c. 将焊锡枪插入焊锡槽，并等待焊锡熔化。
d. 当波峰焊机和预热炉达到设定温度后，启动传送带，使PCB板进入焊接区域。
e. 确保焊锡液的波峰高度和速度符合要求，以确保焊接质量。
f. 当PCB板通过焊接区域时，焊锡液将涂覆焊盘和元器件焊脚，完成焊接。
g. 检查焊接质量，确保焊盘和焊脚的焊接完好。
5. 后处理a. 将焊接完成的PCB板从传送带上取下，并放置在冷却区域。
b. 等待焊接区域的焊锡冷却和凝固，确保焊接点稳定。
c. 检查焊接点的质量，确保焊盘和焊脚的焊接牢固。
d. 清洁焊接区域，确保无焊锡残留和污垢。
四、注意事项1. 操作人员应戴好防静电手套，以防止静电对电子元器件的损害。
2. 操作人员应熟悉波峰焊设备的操作和维护方法，以确保设备正常运行。
3. 操作人员应按照规定的温度和速度设置波峰焊机和预热炉，以确保焊接质量。
波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常用的电子组装工艺，用于焊接电子元件和电路板。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保波峰焊作业的质量和安全。
二、设备准备1. 波峰焊设备：包括波峰焊机、传送带、预热器等。
2. 焊接材料：焊锡丝、助焊剂等。
3. 工具：焊枪、焊台、镊子、刷子等。
三、操作步骤1. 准备工作a. 检查设备是否正常工作，如有故障应及时修理。
b. 清洁工作区，确保无杂物和易燃物。
c. 确保焊接材料和工具齐全。
2. 准备焊接电路板a. 检查电路板是否有损坏或松动的元件，如有需要进行修复。
b. 清洁电路板表面，确保无灰尘和油污。
3. 设定焊接参数a. 根据焊接材料和电路板要求，设定合适的温度和速度。
b. 确保预热器温度达到要求。
4. 进行焊接a. 将电路板放置在传送带上，确保位置准确。
b. 使用焊枪将焊锡丝放置在焊台上，等待熔化。
c. 将焊枪放置在焊锡丝上方，使焊锡丝在焊枪的作用下均匀涂布在电路板焊盘上。
d. 确保焊接质量良好，焊点光滑均匀，无明显缺陷。
5. 检查和清理a. 检查焊接质量，确保焊点牢固可靠。
b. 清理焊接过程中产生的焊锡渣和杂物。
c. 对焊接过程中发现的问题进行记录和处理。
四、注意事项1. 操作人员应穿戴防护设备，如手套、护目镜等，以确保安全。
2. 在焊接过程中，应保持工作区域整洁，防止杂物干扰操作。
3. 操作人员应熟悉设备的使用方法和维护要求，如有问题应及时向相关人员咨询。
4. 焊接过程中应注意温度和速度的控制，以避免焊接质量不良。
5. 焊接后应及时清理焊接设备和工作区域，以保持设备的正常运行和工作环境的整洁。
五、常见问题及解决方法1. 焊接不牢固：可能是焊接温度不够高或焊接时间不够长，应适当调整参数。
2. 焊点出现缺陷：可能是焊接材料或助焊剂质量不好，应更换优质材料。
3. 焊接过程中出现短路：可能是电路板上的元件位置不准确，应仔细检查并修正。
六、总结波峰焊作业是一项重要的电子组装工艺，正确的操作步骤和注意事项能够保证焊接质量和安全。
波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常见的电子焊接工艺，广泛应用于电子创造业。
本指导书旨在提供波峰焊作业的详细指导，以确保焊接质量和生产效率。
二、作业环境1. 作业场所应保持清洁、整洁，并具备良好的通风条件，以确保操作人员的安全和健康。
2. 作业区域应设置明确的标识，包括禁止吸烟、禁止饮食等提示。
三、设备准备1. 确认所使用的波峰焊设备是否正常工作，并进行必要的维护保养。
2. 检查焊接设备的电源、气源等是否正常供应，并确保连接稳定可靠。
3. 准备所需的焊接工具和材料，包括焊锡丝、焊锡膏、清洁剂等。
四、操作步骤1. 准备工作a. 将待焊接的电子元件和印刷电路板放置在焊接工作台上，并确保工作台平整稳固。
b. 清洁待焊接的电子元件和印刷电路板，去除表面的污垢和氧化物。
c. 检查焊接工具的状态，确保焊嘴清洁无损，并根据需要更换。
d. 检查焊锡丝和焊锡膏的质量，确保其符合要求。
2. 焊接操作a. 打开波峰焊设备的电源开关，待设备预热至适宜的温度后，进行下一步操作。
b. 将焊锡丝插入焊嘴，并调整焊嘴的高度和角度，以保证焊接质量。
c. 在焊接工作台上适当涂抹焊锡膏，以增加焊接的可靠性。
d. 将待焊接的电子元件和印刷电路板放置在焊接工作台上，并按照焊接顺序进行焊接。
e. 控制焊接时间和温度，确保焊接的质量和稳定性。
f. 完成焊接后，及时清理焊接工作台和焊接设备，以确保下次操作的准备工作。
五、安全注意事项1. 操作人员应穿戴好防护设备，包括防火服、防护手套、防护眼镜等。
2. 焊接设备应定期检查和维护，以确保其安全可靠。
3. 焊接过程中，应注意避免触摸热焊嘴和热焊接区域，以免造成烫伤。
4. 在操作过程中，严禁吸烟、饮食等不安全行为，以防止意外发生。
六、常见问题及解决方法1. 焊接不坚固：可能是焊接时间不足或者温度不够高，可以适当延长焊接时偶尔增加焊接温度。
2. 焊接过热：可能是焊接时间过长或者温度过高，可以适当缩短焊接时偶尔降低焊接温度。
波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，广泛应用于电子制造业。
本作业指导书旨在提供详细的操作步骤，以确保波峰焊作业的质量和效率。
二、设备准备1. 确保波峰焊设备处于正常工作状态，包括焊接机、传送机、预热器等。
2. 检查焊接机的电源连接是否稳固，确保电源线接地良好。
3. 检查焊接机的工作参数，如预热温度、焊接温度、焊接时间等，根据焊接要求进行相应的调整。
三、工作流程1. 准备工作a. 清洁焊接工作区域，确保无杂物和污染物。
b. 检查焊接材料和元器件是否符合要求，如焊锡丝、焊盘等。
c. 检查焊接工具是否完好，如焊台、焊嘴等。
2. 焊接准备a. 打开焊接机电源，预热设备至设定温度。
b. 将焊锡丝放入焊锡盘中，并调整焊锡丝的进给速度。
c. 调整焊盘的角度和高度，以确保焊接质量。
3. 焊接操作a. 将待焊接的元器件放置于焊盘上，调整焊盘的位置，使焊接点与焊盘对齐。
b. 按下焊接按钮，焊接机开始进行预热。
c. 预热完成后，焊接机自动进行焊接操作，焊锡丝被熔化并涂覆在焊接点上。
d. 焊接完成后，焊盘自动移动，将焊接好的元器件送入冷却区域。
4. 检验与维护a. 检查焊接点的质量，如焊锡是否均匀涂覆、焊接点是否牢固等。
b. 定期清洁焊接设备，包括焊盘、焊锡盘等。
c. 检查焊接机的工作参数，如温度、时间等，进行调整和校准。
四、安全注意事项1. 在进行焊接操作前，必须佩戴防护眼镜和防静电手套，确保人身安全。
2. 禁止将手指或其他物体放入焊接机的工作区域，以免发生意外伤害。
3. 焊接机应放置在通风良好的场所，避免产生有害气体对操作人员造成危害。
4. 焊接机设备故障时，应立即停止使用，并联系维修人员进行维修。
五、常见问题及解决方法1. 焊接点不牢固解决方法：增加焊接时间，确保焊锡充分熔化并涂覆在焊接点上。
2. 焊接点出现焊渣或气泡解决方法：检查焊锡丝的质量，确保焊锡丝无杂质，并调整焊接温度。
3. 焊接点出现断裂解决方法：检查焊接机的焊接时间和压力，确保焊接点充分牢固。
波峰焊作业指导书
波峰焊作业指导书引言概述：波峰焊是一种常用的电子元器件焊接方法，其原理是通过将焊接件浸入熔化的焊料中，使焊料在焊接区域形成波峰，从而实现焊接。
为了确保波峰焊作业的质量和效率，制定一份详细的作业指导书是非常必要的。
一、设备准备1.1 确保波峰焊机的正常运行- 检查波峰焊机的电源接线是否牢固，电源开关是否正常。
- 检查波峰焊机的控制面板设置是否符合焊接要求，如预热温度、焊锡速度等。
- 检查波峰焊机的传动系统是否灵活，波峰高度是否符合要求。
1.2 准备焊接材料- 选择合适的焊锡丝和焊锡浆，确保其质量符合要求。
- 检查焊锡丝和焊锡浆的存储条件，避免受潮或受污染。
- 准备清洁剂和助焊剂，以确保焊接表面清洁和焊接质量。
1.3 检查焊接工件- 检查焊接工件的表面是否平整，无杂质或氧化物。
- 确保焊接工件的设计符合波峰焊的要求，如焊接面积、间距等。
- 对需要预处理的工件进行清洗、打磨等处理，以确保焊接质量。
二、操作流程2.1 开机预热- 打开波峰焊机的电源开关，设定预热温度和时间。
- 等待波峰焊机预热完成，确保焊料熔化均匀。
2.2 调整焊接参数- 根据焊接工件的要求，调整焊锡速度、波峰高度等参数。
- 确保焊接参数的设定符合焊接规范，避免焊接质量问题。
2.3 进行焊接操作- 将焊接工件浸入焊料中，确保焊接面均匀覆盖焊锡。
- 控制焊接速度，保持焊接质量稳定。
- 检查焊接完毕后的焊接质量，如焊点是否完整、焊料是否均匀等。
三、安全注意事项3.1 戴好防护装备- 在进行波峰焊作业时，应戴好防护眼镜、手套等防护装备，避免受伤。
- 避免直接接触熔化的焊料，以免烫伤皮肤。
3.2 防止火灾- 波峰焊作业时应保持作业区域干燥，避免发生火灾。
- 定期清理焊接区域的杂物，防止火花引发火灾。
3.3 注意通风- 波峰焊作业时应保持作业区域通风良好，避免吸入有害气体。
- 作业结束后及时关闭波峰焊机，避免产生有害气体。
四、质量控制4.1 定期检查设备- 定期对波峰焊机进行检查和维护，确保设备运行正常。
波峰焊作业指导书
波峰焊作业指导书一、背景介绍波峰焊是一种常用的电子焊接工艺，适用于电子元器件的表面贴装。
本作业指导书旨在提供波峰焊作业的详细步骤和要求，以确保焊接质量和生产效率。
二、设备准备1. 波峰焊设备：包括焊接机、预热炉、冷却装置等。
2. 焊接工具：焊锡丝、焊锡膏、焊盘等。
3. 工作环境：保持工作区域干燥、整洁，并确保良好的通风。
三、波峰焊作业步骤1. 准备工作：a. 检查焊接设备是否正常工作，确保设备安全可靠。
b. 检查焊接工具的使用寿命和状态，确保其完好无损。
c. 清洁焊接工作区域，清除杂物和灰尘。
2. 预热：a. 打开预热炉，将焊接工件放入预热炉中，根据焊接工件的要求设置合适的温度和时间。
b. 确保预热炉内的温度均匀分布，避免焊接工件温度不均匀导致焊接质量问题。
3. 涂覆焊锡膏：a. 在焊接工件的焊盘上涂覆适量的焊锡膏，确保焊锡膏均匀分布。
b. 注意避免焊锡膏过量或过少，过量会导致焊锡溢出，过少会影响焊接质量。
4. 波峰焊接：a. 将预热后的焊接工件放入焊接机的焊接区域。
b. 启动焊接机，控制焊接速度和焊锡温度，确保焊接质量。
c. 观察焊接过程，确保焊锡覆盖焊盘的面积适当，焊锡形成均匀的波峰。
5. 冷却：a. 在焊接完成后，将焊接工件放置在冷却装置中，确保焊接工件迅速冷却。
b. 确保冷却装置的温度适宜，避免焊接工件过热或过冷。
6. 检验：a. 对焊接后的工件进行外观检查，确保焊接质量符合要求。
b. 进行焊接点的电气测试，确保焊接点的连接可靠。
四、安全注意事项1. 操作人员应穿戴好防护设备，如手套、护目镜等。
2. 确保焊接设备的接地良好，避免电击事故。
3. 注意焊接过程中的火焰和高温，避免烫伤和火灾。
4. 注意焊接过程中的有害气体产生，保持良好的通风。
五、常见问题及解决方法1. 焊接不牢固：可能是焊锡膏涂覆不均匀或焊接温度不合适，应重新涂覆焊锡膏或调整焊接参数。
2. 焊接点出现短路：可能是焊锡过量或焊接时间过长，应减少焊锡用量或缩短焊接时间。
波峰焊作业指导书
波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，广泛应用于电子制造业。
本作业指导书旨在提供波峰焊作业的详细步骤和操作要点，以确保焊接质量和工作安全。
二、作业环境准备1. 工作场所应保持整洁，无杂物堆放。
2. 确保工作区域通风良好，避免有害气体积聚。
3. 检查焊接设备的电源线、接地线等是否正常，确保设备安全可靠。
4. 准备所需的焊接材料，包括焊锡丝、焊接剂等。
三、设备操作1. 打开波峰焊设备的电源开关，待设备预热完成后，调整焊接温度和速度，以适应具体焊接材料和工件要求。
2. 检查焊接设备的工作状态，确保焊接波峰的形状和高度符合要求。
3. 调整焊接机的传动系统，确保工件在焊接过程中稳定运动。
4. 检查焊接机的供锡系统，确保焊锡的供应充足且均匀。
四、焊接准备1. 检查待焊接的电子元器件和焊接板，确保表面没有氧化物、油污等杂质。
2. 清洁焊接板表面，可使用无纺布蘸取酒精擦拭，确保表面干净。
3. 使用焊锡丝和焊接剂，对焊接板进行涂覆，以提高焊接质量。
4. 将焊接板放置在焊接机的工作台上，调整焊接机的夹持装置，确保焊接板稳固固定。
五、焊接操作1. 将待焊接的电子元器件放置在焊接板上，确保位置准确。
2. 打开焊接机的启动开关，启动焊接过程。
3. 观察焊接波峰的形状和高度，确保焊接质量。
4. 焊接完成后，关闭焊接机的启动开关，待焊接板冷却后，可进行下一步工艺。
六、焊接质量检验1. 使用目视检查方法，检查焊接点的外观质量，包括焊接是否均匀、焊接是否完整等。
2. 使用显微镜等工具，对焊接点进行放大检查，检查焊接是否存在虚焊、焊锡球等质量问题。
3. 使用万用表等测试仪器，对焊接点进行电气性能测试，确保焊接点的连接可靠。
七、安全注意事项1. 在操作波峰焊设备时，应戴好防护手套、防护眼镜等个人防护装备。
2. 焊接过程中，应注意防止烫伤和火灾等意外事故的发生。
3. 当设备发生故障时，应立即停止作业，并寻求专业人员的帮助进行维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设备名称
波峰焊文件编号HX/WI-ZY-008设备厂商
科隆威使用部门制造部DIP 设备型号FL-MD300
发行份数1版本
改订内容A／０新版发行 ②、将机器电源总开关（在机器前右下方见图1）打开，由OFF旋转到ON状态 ③、然后将机器的电源开关OFF旋转到ON状态指示灯亮起表示正常启动如(图 2和图3）。
④、机器显示器上显示蓝色操作软件窗口（图4）
北京海迅华田电子有限公司
Beijing HaiXunHuaTian ELECTRONICS CO.,LTD
设 备 操 作 指 导 书 内 容
图 例 ⑤、点击进入操作系统窗口“欢迎进入波峰焊控制系统”
⑥、点击进入“波峰焊图形索引菜单”（如图5），在点击“主控窗”（如 图6）进入参数调节窗口（如图7）
⑦、进入参数调节窗口后首先要“开机”如（图 8）。
一、目的：确保作业员正确操作设备，保证设备正常及安全运行。
二、使用范围：适用于公司DIP科隆微FL-MD300。
三、操作步骤：
1、开机：
①、气源压力表确认，黑色指针在0.4-0.5Mpa之间;
进行调节锡温--预热--喷雾--链速--OK后开始试用几片板--OK后开始生产。
⑩、并填写波峰焊报表。
2、关机：
①、生产结束后，直接在参数调节窗口依次关掉链速--喷雾--波峰--锡炉- ⑧、然后打开“锡炉”进行加热，波峰焊锡炉在常温状态需要2H才能升温到正常启动的参数，注意炉温没有声道正常参数（220℃--250℃）不可打开波峰马达否则马达电机将被烧毁。
⑨、当锡温升到正常温度时按照波峰焊作业指导书并结合PCB板的现实情况 ⑤、关掉总开关（图1）。
3、注意事项：
①、电箱内有高压电非操作员不可接触本机。
②、不可让身体衣物、头发接触转动部位。
关机。
（图7）
②、点击参数设置点击“文件”选择“退出”。
③、关闭计算机。
④、关掉电源开关，电源开关由ON旋转到OFF（图2）。
一定要严格按照上述的步骤开关机器，否则机器容易丢失数据； 当机器发生故障时，不要擅自处理，必须联络技术人员处理。
日期拟制 ③、波峰焊所用的助焊剂、清洗剂、稀释剂为易燃液体防止明火。
④、全机保养时，要先切断电源，观赏开关。
⑤、机器在自检的过程中，请不要按其它键。
⑥、在机器出现紧急情况是应马上按下急停开关。
审核批准
2010-4-10李瑞
12345678。
