空分冷箱中铝合金管道的焊接及无损检测

空分冷箱中铝合金管道的焊接及无损检测化肥厂空分装置大小冷箱的配管材料均采用铝镁合金，主要为LF2、LF4及LF21。

对接接头的焊接质量决定了空分设备的安全运行周期。

铝及其合金在焊接过程中易产生较多的焊接缺陷，常见的有气孔、根部本焊透、内凹以及焊接热裂纹。

其焊接接头X射线无损检测的参数与普通碳钢相比也有不同。

文中根据中石油宁夏石化分公司空分装置大小冷箱改造中，铝镁合金管道对接焊缝的焊接及其X 射线无损检测中的技术问题，讨论了铝合金焊接过程中焊接缺陷的产生和防止，绘出了X射线无损检测的技术参数。

1 焊接缺陷铝及铝镁合金的焊接气孔主要是氢气孔。

铝在液态时能大量吸收和溶解氢，在熔融状态下溶解度为0．0069ml／g，而高温凝固状态下为0．00036ml／g，前后相差近20倍。

铝的导热系数很大，在相同焊接工艺条件下，其冷却速度为钢的4～7倍，使金属结晶加快，焊接熔池在快速冷却过程中，氢的溶解度急剧下降，此时析出大量过饱和气体，氢气来不及选出在焊缝金属中形成气孔①。

焊件组对质量和施焊位置对铝镁合金管件的焊接质量尤为重要。

组对间隙过小、钝边过大、坡口角度太小及错边量超标等，极易在立焊和仰焊位置产生根部未熄透。

空分管道多数是弯头，其厚度多大于直管段厚度，虽然经厚度过渡，但两边单位体积不同，导热量和散热量也有所不同，如果不注意焊枪角度和焊丝位置角度的调整，很容易形成单边根部未焊透。

焊件的焊前表面处理也是影响焊接质量的1个因素，焊件表面氧化膜清除不彻底、存有油污等杂质，焊接电流小、电弧过长、速度过快，都可以使焊接熔化温度不够而造成根部本焊透。

铝及铝镁合金在高温下随温度的不断升高，其抗拉强度会越来越低，在400℃时，它的抗拉强度仅为 9．8N／mm2。

当温度升到熔化温度时，抗拉强度几乎为0，已不能支撑自身的质量。

接近熔化温度时，铝本身几乎没有塑性。

达到熔化状态时，液态铝的流动性又非常强。

这3者并存决定了它必然要产生一定程度的内凹。

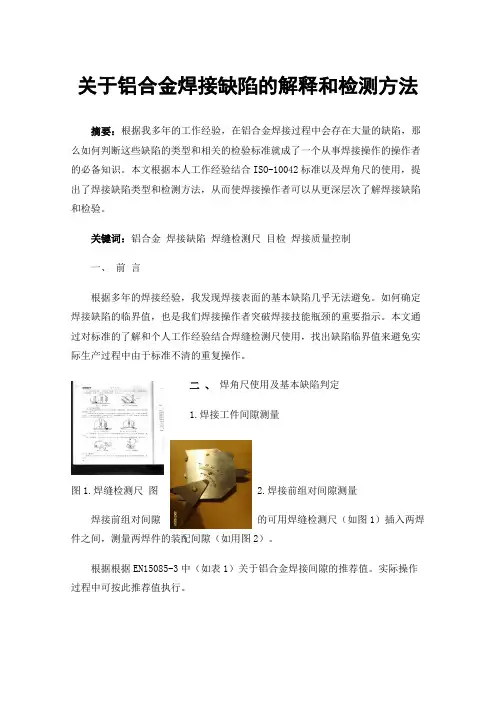

关于铝合金焊接缺陷的解释和检测方法

关于铝合金焊接缺陷的解释和检测方法摘要：根据我多年的工作经验，在铝合金焊接过程中会存在大量的缺陷，那么如何判断这些缺陷的类型和相关的检验标准就成了一个从事焊接操作的操作者的必备知识。

本文根据本人工作经验结合ISO-10042标准以及焊角尺的使用，提出了焊接缺陷类型和检测方法，从而使焊接操作者可以从更深层次了解焊接缺陷和检验。

关键词：铝合金焊接缺陷焊缝检测尺目检焊接质量控制一、前言根据多年的焊接经验，我发现焊接表面的基本缺陷几乎无法避免。

如何确定焊接缺陷的临界值，也是我们焊接操作者突破焊接技能瓶颈的重要指示。

本文通过对标准的了解和个人工作经验结合焊缝检测尺使用，找出缺陷临界值来避免实际生产过程中由于标准不清的重复操作。

二、焊角尺使用及基本缺陷判定1.焊接工件间隙测量图1.焊缝检测尺图 2.焊接前组对间隙测量焊接前组对间隙的可用焊缝检测尺（如图1）插入两焊件之间，测量两焊件的装配间隙（如用图2）。

根据根据EN15085-3中（如表1）关于铝合金焊接间隙的推荐值。

实际操作过程中可按此推荐值执行。

2 b带垫板的V型对接焊缝b3−15− 4a R=t 表1.EN15085-3中的焊接间隙推荐据我的实际焊接经验，当焊接组对间隙过大时会直接造成WPS（焊接工艺规程）中的参数无法实现，以至直接造成焊接接头的强度降低甚至焊缝失效，表面成型根本无法把握。

2.焊接工件角度测量将主尺和多用尺分别靠紧被测角的两个面，其示值即为角度值（如用图4）。

焊接工件中最重要的角度尺寸应是坡口角度尺寸。

坡口角度不足不易焊透，过大则会造成焊接变形过大及表面成型不良等缺陷。

图3.焊缝检测尺图4.焊接前焊件角度测量3.焊接工件错边测量测量错边量，先用主尺靠紧焊缝一边，然后滑动高度尺使之与焊缝另一边接触，高度尺示值即为错边量。

（如图6）。

图5.焊缝检测尺图6.焊接工件错边测量根据ISO10042的规定（如表2），当材料板厚大于0.5mm时，根据B级标准规定错口值h≤0.2t，max 2mm即满足标准要求。
