最新天燃气管道定向穿越施工方案讲课稿
燃气工程定向钻穿越河流施工方案..
燃气工程定向钻穿越河流施工方案一、概述在燃气管道工程中，河流穿越是一项非常关键的工程环节，如何安全、高效地完成河流穿越任务是施工中必须充分考虑的问题。
定向钻孔技术因其可以在不破坏地表的情况下完成穿越工作，被广泛应用于燃气工程中。
本文将针对燃气工程定向钻穿越河流施工方案进行详细介绍。
二、工程准备阶段1. 定向钻探勘测在施工前，需要进行一系列的定向钻探勘测工作。
通过钻孔勘测，确定河流底部地质情况、河床厚度、水质情况等，为后续施工提供重要参考。
2. 施工方案设计根据钻探结果和实际情况，设计合理的施工方案。
包括确定钻孔起止点、孔径、钻穿深度、施工时间等。
三、施工过程1. 钻孔准备在河流两岸搭建钻孔平台，安装定向钻机和辅助设备，并进行必要的安全检查。
2. 钻孔工程启动定向钻机进行钻孔作业，控制钻头的水平位置和钻深度，确保钻穿河流时的安全稳定。
3. 管道铺设完成钻孔后，通过管道铺设机械将管道逐段送入钻孔，最终完成管道穿越河流。
四、质量控制和安全防范1. 定向钻控制施工过程中，要实时监控定向钻机的工作状态，确保钻孔方向和深度符合设计要求。
2. 安全防范加强安全意识培训，严格执行安全操作规程，确保施工人员的人身安全和作业设备的安全。
五、施工验收施工完成后，进行必要的施工验收工作，对工程质量和安全情况进行评估，确保工程达到设计要求，顺利投入使用。
结语燃气工程定向钻穿越河流作为一项技术复杂的工程，需要施工方通过科学的准备、精细的施工、严格的质量控制和安全防范，实现工程的高质量完成。
希望本文的施工方案能为相关工程人员提供有益参考，确保燃气工程河流穿越施工安全、高效、顺利进行。
天然气管道穿越工程施工方案
天然气管道穿越工程施工方案引言近年来，我国天然气需求持续增长，天然气管道工程建设已成为一个重要环节。
在天然气管道建设过程中，由于地形复杂、管线交叉等因素，常常需要进行穿越工程。
本文将围绕天然气管道穿越工程的施工方案展开讨论，以确保天然气管道安全、高效地穿越各类地形和设施。
地形勘测在启动天然气管道穿越工程之前，必须进行精确的地形勘测。
通过地形勘测，可以获取地下管线、地质构造、地下水位等重要信息，为施工方案的制定提供依据。
工程方案设计根据地形勘测结果，结合天然气管道的技术特点和地形条件，设计合理的施工方案。
在管道穿越地下水体、高压管线等特殊地段，需采取相应的防护措施，确保工程施工的安全性。
施工准备工作在实施天然气管道穿越工程前，需进行充分的施工准备工作。
包括设备的调试、材料的准备、人员的培训等。
确保施工过程中设备运转良好、人员技术熟练，从而提高施工效率。
施工过程控制天然气管道穿越工程施工过程中，需严格控制工程质量。
在管道穿越过程中，要保持管道的水平、竖直度，避免出现管道挠曲、偏移等问题。
同时，要及时疏通管道，保证天然气正常输送。
施工安全保障天然气管道施工涉及高压气体，施工安全非常重要。
施工过程中，要遵守相关安全规程，定期进行安全检查，确保人员和设备的安全。
同时，设立安全警示标识，加强现场管理，防止事故发生。
施工质量检验天然气管道穿越工程完成后，要进行施工质量检验。
通过管道的压力测试、泄漏检查等，验证管道的安全运行状态。
确保管道穿越工程的质量符合相关标准和规范。
结语天然气管道穿越工程是一项复杂的工程任务，在施工过程中需要充分考虑各种地形、设施因素。
本文提出的施工方案，旨在通过精确的地形勘测、合理的设计方案、严格的施工控制、安全的施工保障等措施，确保天然气管道穿越工程的安全、高效完成。
最新天燃气管道定向穿越施工方案复习课程
燃气管道工程定向穿越施工方案编制：审核：审批：年月日目录一、工程概况二、编制依据三、工程实物量四、施工程序五、施工示意图六、施工方法七、安全要求一、工程概况：本工程为，该路段为新联北大街与博文路交汇处，全长173米。
全路段采用De200PE管。
接气点为De200（中压）管段。
定向钻穿越De200PE 管穿越总长为173米。
二、编制依据1、施工图纸《》2、《》3、《城镇燃气输配工程施工及验收规范》CJJ33-20054、《压力容器无损检测》JB4730-945、《工业金属管道工程施工及验收规范》GB50235-976、《现场设备、工业管理焊接工程施工及验收规范》GB50236-987、《聚乙烯燃气管道工程技术规范》CJJ63－2008三、工程实物量：De200PE管173米，5米×2.5米操作坑2个。
四、施工程序：交桩→放线→验线→操作坑开挖→防护→验坑→设备下水、水平导向钻孔→下管→穿越→组对→焊接→检测→补口→隐蔽验收→回填→地貌恢复→交工验收。
五、施工示意图六、施工方法1、工程采用定向钻方法穿越施工，施工时采用先钻孔、扩孔再回拖拉管。
2、设备采用从国外引进的世界上先进的RD385导航仪进行轨道导航，其误差不超过50mm，钻进设备为国内较为先进的GBS-10型非开挖铺管钻机。
3、穿越前的准备工作3.1 施工前应向有关主管部门取得联系，征求对方意见后，方可施工。
施工时应了解清楚地下设备的确切位置，并请业主、监理等主管部门的有关人员到现场指定位置，并设置醒目标志。
3.2 穿越段的预制：由于受场地限制，PE管的预制放在坑底，拖一根焊接一根，其施工方法与检验标准均与主体管道相同。
3.3 在小区道路两侧放出管线中心线，确定定向钻穿越的进、出口位置，在两端各挖一个操作坑，确定管道入土和出土位置。
3.4 操作坑测量放线后，请业主、监理验收合格，然后开挖穿越小区道路两侧的钻进工作坑（操作坑）和接收工作坑（操作坑），开挖土方采用人工开挖，操作坑尺寸为10米×3米×2.5米，坑边标高比管底标高低0.3米，并在作业坑的坑底铺素混凝土垫层100－150mm，坑边用Φ140mm衫木桩间距500m支撑挡土，四周用木板挡土，防止沟壁坍塌。
燃气管道工程定向钻穿越资料讲解
燃气管道工程定向钻穿越施工组织方案二0一三年六月1.11程概况 (1)1.2编制依据 (1)第二章施工组织部署 (2)2.1现场组织管理机构图 (2)2.2施工人员组成表 (3)2.3施工仪器和设备 (4)2.4计划实施的保证措施 (4)第三章定向钻进施工方案 (5)3.1施工现场情况 (5)3.2施工工艺流程 (5)3.3定向钻进轨迹的设计 (6)3.4钻导向孔 (6)3.5反向扩孔及孔的改善 (6)3.6回拉铺管 (7)3.7施工事故及应急措施 (7)第四章质量管理措施 (8)5.1安全生产保证措施 (10)5.2文明施工保证措施 (11)第一章工程概况1.1工程概况本工程是燃气管道工程，设计采用①319钢管和①215钢管，采用非开挖定向钻施工工艺穿越城区道路，①319钢管施工长度40米，① 215钢管施工长度60米。
1.2编制依据为了指导本工程的施工，保证工程质量和进度，确保安全生产和文明施工，编制本组织设计。
编制依据参考中国非开挖协会《水平定向钻进管线铺设工程技术规范》（试行本）；第二章施工组织部署2.1现场组织管理机构图2・2施工人员组成表根据本工程规模和特点，公司特选派技术水平高、管理水平优，责任心强、施工经验丰富的同志任项目经理组建成项目经理部，由项目经理统一管理，协调指挥施工的全过程。
做到有计划、有组织地施工和管理。
拟组建项目部人员名单职务职责人数项目经理负责指挥施工现场各项工作 1技术负责人负责施工现场技术方面的事务 1施工队长负责全班施工、协调各工序间操作 1钻机操作员操作定向钻机 1导向员负责钻进导向孔 1普工 3总计82.3施工仪器和设备2・4计划实施的保证措施1.根据工程量及地质情况，配备足够数量施工机械、人力保证工期按计划完成。
2.进场后调试好机械并备足易损件，施工中对施工设备随时维护和保养，降低现场设备故障率。
3.项目经理每天编制施工计划，以控制每日进度、协调好关系。
燃气管道定向穿越施工方案
燃气管道定向穿越施工方案燃气管道的定向穿越施工方案是一项重要而复杂的工程，需要精确规划和细致的施工过程，以确保施工的安全性和顺利进行。
以下是一个以1200字以上的详细施工方案。
1.施工前准备在开始施工前，需要进行充分的准备工作。
首先，需要召开施工方案会议，明确施工的目标、方法和时间安排，并确定施工过程中需要的人员和设备。
其次，需要进行现场勘测和设计，确定最佳的管道穿越位置和轨道，以确保穿越施工的安全和有效性。
最后，需要申请相关的许可和批文，确保施工过程符合法规和规定。
2.施工设备和材料准备为了顺利进行燃气管道的定向穿越施工，需要准备相应的设备和材料。
设备包括定向钻机、管道切割机、测量仪器等。
材料包括钻头、钢管、连接件、防腐材料等。
3.组织施工队伍为了保证施工的顺利进行，需要组织一支高效的施工队伍。
施工队伍包括项目经理、技术人员、操作人员、安全人员等。
他们需要具备相关的专业知识和技能，并参加相应的培训。
4.安全措施燃气管道的定向穿越施工是一项高风险的工程，必须采取严格的安全措施。
首先，需要确保现场的临时围栏和标志牌设置齐全，以确保施工现场的安全。
其次，应对施工队伍进行培训，了解相关的安全规范和操作规程，并进行现场巡逻和检查，确保施工的安全性。
最后，在施工过程中要进行必要的监测和测试，以确保燃气管道的安全。
5.施工过程定向穿越燃气管道的施工过程包括以下几个步骤：-首先，根据设计要求和现场勘测结果，确定穿越轨道和目标地点。
然后，使用定向钻机进行预控孔的钻造，以确保穿越的方向和深度。
-接下来，使用管道切割机在目标地点处切割出相应的孔洞，以便安装钢管。
-然后，将钢管从起始位置输送到目标地点，通过定向钻机进行导向和穿越。
在这个过程中，要注意控制钢管的方向和深度，以免损坏燃气管道。
-最后，进行钢管的连接和密封，使用防腐材料进行防护处理，确保燃气管道的完整性和安全性。
6.施工质量和验收在施工完成后，需要进行必要的质量检查和验收工作。

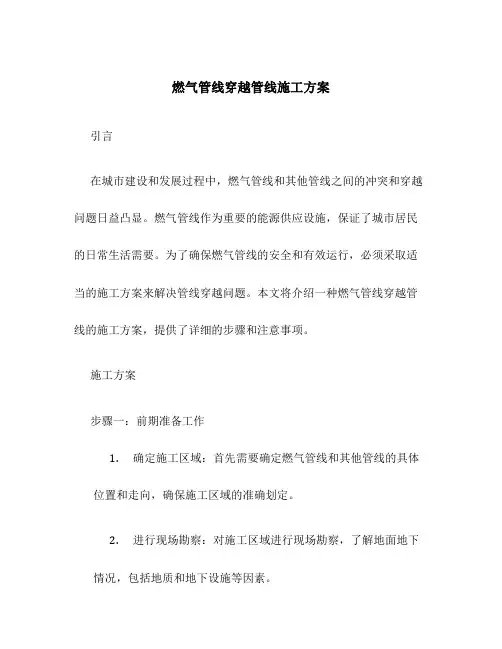

燃气管线穿越管线施工方案
燃气管线穿越管线施工方案引言在城市建设和发展过程中，燃气管线和其他管线之间的冲突和穿越问题日益凸显。
燃气管线作为重要的能源供应设施，保证了城市居民的日常生活需要。
为了确保燃气管线的安全和有效运行，必须采取适当的施工方案来解决管线穿越问题。
本文将介绍一种燃气管线穿越管线的施工方案，提供了详细的步骤和注意事项。
施工方案步骤一：前期准备工作1.确定施工区域：首先需要确定燃气管线和其他管线的具体位置和走向，确保施工区域的准确划定。
2.进行现场勘察：对施工区域进行现场勘察，了解地面地下情况，包括地质和地下设施等因素。
3.制定施工方案：根据现场勘察的结果，制定详细的施工方案，包括施工方法、穿越点的选择和具体施工工艺等。
步骤二：管线穿越施工1.施工区域的隔离：在施工区域周边设置临时围栏或隔离带，确保施工区域的安全和秩序。
2.施工材料的准备：根据施工方案，准备好所需的施工材料和设备，包括钢管、弯头、法兰、焊接材料等。
3.管端处理：根据施工方案，对燃气管线进行管端处理，包括清洗、切割和焊接等工艺。
4.开挖和定位：根据施工方案，在穿越点周围开挖足够大小的坑，定位燃气管线和其他管线的具体位置。
5.管线穿越：根据施工方案，将燃气管线穿越其他管线，采用适当的方法和工艺，如钻孔、方管穿越等。
6.断面修复：完成管线穿越后，对穿越区域进行断面修复，包括回填土方、压实土方和恢复地面等工艺。
步骤三：施工后处理工作1.清理和整理：完成施工工作后，对施工现场进行清理和整理，包括清理施工材料和设备，并保持施工区域的清洁。
2.工程验收：完成施工后，组织相关部门进行工程验收，对施工质量进行评估和检验，并做好相应的验收记录。
3.安全培训：对施工人员进行安全培训，强化安全意识，提醒施工人员注意施工过程中的安全事项，防止事故的发生。
注意事项1.安全第一：在施工过程中，必须严格遵守安全操作规程，保障施工人员和周边居民的安全。
2.施工环境保护：在施工过程中，应采取相应的措施保护周围环境，防止污染和破坏。
燃气工程穿越施工方案(3篇)
第1篇一、工程概况本项目为某城市燃气管道工程，管道起点为某燃气调峰站，终点为某居民小区，全长约10公里。
管道穿越区域包括城区道路、河流、铁路、地下管线等复杂环境。
为确保工程顺利进行，特制定本穿越施工方案。
二、施工准备1. 技术准备：根据工程地质勘察报告，编制穿越施工方案，确定施工方法、施工工艺、施工设备等。
2. 人员准备：组织施工队伍，明确各岗位职责，进行技术培训和安全教育。
3. 设备准备：准备钻机、挖掘机、吊车、管道、阀门、三通等施工设备。
4. 材料准备：准备高密度聚乙烯（HDPE）管道、管件、防腐材料等。
三、施工方法1. 定向钻穿越：根据地质条件和管道长度，采用定向钻穿越技术，将管道穿越复杂环境。
2. 施工步骤：（1）确定钻进起点和终点，进行地质勘察，确定钻进参数。
（2）钻机就位，进行钻孔，保证钻孔方向和深度符合设计要求。
（3）将管道穿入钻孔，连接管道和管件，进行试压。
（4）管道连接完成后，进行防腐处理。
四、施工工艺1. 钻孔施工：采用地质钻机进行钻孔，钻孔深度应大于管道长度，确保管道在穿越过程中不受损坏。
2. 管道穿入：将管道穿入钻孔，确保管道在穿越过程中保持直线。
3. 管道连接：连接管道和管件，确保连接牢固。
4. 防腐处理：对管道进行防腐处理，提高管道使用寿命。
五、质量保证措施1. 严格控制原材料质量，确保管道和管件符合设计要求。
2. 加强施工过程管理，确保施工质量。
3. 定期进行管道检测，发现问题及时处理。
六、安全环保措施1. 施工现场设置安全警示标志，加强安全教育培训。
2. 施工过程中，严格遵守操作规程，确保施工安全。
3. 处理施工过程中产生的废弃物，防止环境污染。
4. 采取有效措施，降低施工对周边环境的影响。
七、施工进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
八、结语本穿越施工方案旨在确保燃气管道工程顺利进行，提高施工质量，保障施工安全。
在施工过程中，严格遵循方案要求，确保工程顺利完成。
燃气管道定向穿越施工方案(1)
燃气管道定向穿越施工方案(1)在土木工程领域，燃气管道定向穿越是一项重要的工程技术，通常需要制定合理的施工方案来确保施工的安全和高效进行。
本文将介绍燃气管道定向穿越的施工方案。
一、项目背景燃气管道是城市供气系统的重要组成部分，为了满足城市发展需求和燃气供应的需求，燃气管道需要进行定向穿越施工以连接不同区域的管道系统。
定向穿越是指在不破坏地面的情况下，通过地下钻孔等方式在一定深度以下穿越其他地下设施。
二、施工前准备工作1.定位：确定燃气管道的起止点和穿越路径，并进行现场勘测。
2.设计：依据勘测结果，制定详细的穿越方案，并绘制施工图纸。
3.安全措施：制定安全生产计划，确保施工过程中的安全。
三、施工步骤1.地面准备：清理施工区域，确保施工车辆和设备进出顺畅。
2.钻孔施工：根据设计方案，在预定位置进行地下钻孔，控制孔径和倾斜度。
3.管道铺设：利用钻孔完成管道穿越，并连接目标管道系统。
4.回填：将施工区域重新填平，恢复原貌。
5.竣工验收：进行燃气管道定向穿越工程的验收，确保施工符合要求。
四、施工注意事项1.严格遵守安全规范，确保施工人员和设备的安全。
2.定期检查施工设备，确保施工进度顺利。
3.注意施工现场环境保护，避免对周围环境造成污染。
五、施工总结燃气管道定向穿越是一项复杂的工程技术，要求施工人员具备丰富的经验和技术能力。
通过科学合理的施工方案和严格的安全控制措施，可以确保燃气管道定向穿越工程的安全高效完成。
以上是关于燃气管道定向穿越施工方案的介绍，希望对相关领域的同行和读者有所帮助。
天然气管道定向钻穿越铁路施工方案电子教案
XX工程定向钻穿越XX铁路方案编制：审核：审批：XX公司日期：年月日目录一、工程概况 (2)1、工程名称2、工程范围3、工程地点4、主要工程量5、工程工期二、编制依据 (2)三、施工部署……………………………………………… 2-41、施工准备2、施工组织机构3、人员配置4、机具配置四、施工总进度计划 (4)五、各项资源需要量计划 (5)六、施工流程……………………………………………… 5-12七、质量保证措施………………………………………… 12-13八、安全文明施工措施…………………………………… 13-16九、工期保证措施 (16)十、安全施工事故预防及应急响应与救援预案………… 16-18一、工程概况1、工程名称：XX工程。
2、工程范围：定向钻穿越XX铁路。
3、工程地点：XX。
4、主要工程量：5、工程工期：计划X年X月X日至X年X月X日完成施工，工期为X个日历日。
二、编制依据1、《水平定向钻进管线铺设工程技术规范》CSTT；2、《输气管道工程设计规范》GB50251---2003；3、《油气输送管道穿越工程设计规范》GB50423-2007；4、《石油天然气建设工程施工质量验收规范输油输气管道线路工程》（SY4208-2008）；5、《油气输送管道穿越工程施工验收规范》（GB50424-2007）。
三、施工部署1、施工准备协调准备：我方已与有关部门协商完毕，途中管线各项协调问题已基本到位。
场地施工准备：（1）勘察现场：勘察并复测入土点、出土点标高和水平距离；对穿越现场的周围建筑物、地形面貌、河床情况、土壤状况、水源进行考察；对穿越钻机等设备的场地大小进行测量确认；如果雨季多雨地面松软，由于需放置重型设备，场地必须进行修垫后才能放置钻机、发电机、钻杆、泥浆罐等设备。
（2）查明地下设施：咨询当地有关部门在穿越中心线上是否有电讯、电力、供水、输油、燃气等地下线路设施，并用信号探测器沿穿越路线全线进行探测。
燃气工程定向钻穿越河流施工方案
燃气工程定向钻穿越河流施工方案一、施工概述燃气工程中，需要在一些特殊情况下，如河流、湖泊等人工或自然水体的横穿时，采用定向钻技术，实现管道的穿越。
本文将以燃气工程定向钻穿越河流为背景，提出一种可行的施工方案。
二、施工准备1.施工前期准备（1）设计方案：根据实际情况，确定钻孔位置、孔径和孔长等参数，综合考虑地层条件、水体宽度、管道直径等因素；（2）申请审批：根据相关法规和规范，向相关部门申请钻孔穿越河流的审批，并提供相关施工方案和技术资料；（3）选择设备：根据实际需要，选择适合的定向钻设备和相应配套设备，如钻机、钻铤、导向仪等。
2.施工现场准备（1）查明地下管线：在施工前进行地下探测，确保没有其他管线穿越河流的位置，以免发生不可逆的事故；（2）清理现场：清除河岸两侧的杂草和垃圾，确保施工现场整洁；（3）搭建临时设施：搭建临时办公室和工地设施，摆放所需设备和工具。
三、施工步骤1.安装导向桩（1）按照设计要求，在河岸两侧设立导向桩，用于定位和导向；（2）导向桩的安装需要根据设计深度来确定，确保稳定性和固定度。
2.钻孔施工（1）确定钻孔位置，根据设计要求和现场条件，选定最合适的位置进行钻孔；（2）安装定向钻设备，将钻杆下放，开始钻孔；（3）钻孔过程中需要定期记录井深和岩土层情况，特别是在穿越河流段，要密切关注沉积物或砾石的情况，及时采取相应措施；（4）根据设计要求，钻孔至设计深度，保持坚定的计划性和按步骤施工，确保钻孔的质量和精度；（5）钻杆出孔后，将导向仪安装于钻杆顶部，对孔径和孔长进行测量，以确保钻孔达到设计要求。
3.推管安装（1）在孔内安装推管，以保证管道在拉伸过程中的平稳运行；（2）通过牵引绳安装推管，并逐渐拉入钻孔中，确保推管的稳定度；（3）推管穿越河流的过程中要注意牵引力的控制，避免对河床造成不必要的影响；（4）推管到位后，进行推管的固定和加固，确保管道的稳定性。
4.管道安装（1）在推管内安装燃气管道，保证管道的连续性和完整性；（2）通过连接器将管道连接起来，确保连接的牢固性和密封性；（3）在河岸两侧的井口处设置放空井和检修井，以便日后的检修和维护。
定向拖管穿越燃气管道施工方案
定向拖管穿越燃气管道施工方案在进行燃气管道施工时，定向拖管技术是一种常用的方法。
该方法可以在不破坏地面的情况下，将管道穿过地下障碍物，如公路、河流、地铁、铁路等，有效地避免了对交通和环境的影响。
下面是一套定向拖管穿越燃气管道施工方案。
一、前期准备工作1.方案设计：根据工程需要和地质条件，确定拖管的掘进井和接收井位置，设计拖管路线。
同时，还需要对拖管方向、深度、弯头弯角进行合理设置，确保施工的顺利进行。
2.勘察工作：在施工前，需要进行现场勘察，了解地下情况，包括土层情况、水位、地下障碍物等，以确定施工方案的可行性。
二、设备准备1.拖管机：选择适合工程的拖管机设备，能够满足施工需求。
根据地下障碍物的情况，选择不同类型的拖管机，如钻孔井式、推进器式等。
2.管道材料：根据燃气管道的要求，选择合适的管道材料，如钢管、塑料管等。
3.管材连接件：准备拖管所需的管材连接件，如法兰、弯头、三通等，确保连接的牢固性和密封性。
4.其他设备：根据具体工程需要，准备相关的工具和设备，如管道切割机、焊接机等。
三、施工步骤1.井队进场：按照设计要求，在掘进井和接收井位置进行井队的施工。
掘进井用于推进拖管机，接收井用于接收拖管机，并布置管道。
2.井施工：根据设计要求，选择适当的施工方式，如人工挖井、机械打桩等，进行掘进井和接收井的施工。
确保井壁的牢固性和稳定性。
3.设备安装：将拖管机安装在掘进井中，并进行调试和试运行，确保正常工作。
同时，安装好其他必需的设备和工具。
4.定点钻孔：利用拖管机进行定向钻孔，根据施工方案的要求，确定拖管的路径和深度。
同时，使用导引仪等工具，保持钻孔的准确定位。
5.拖管穿越：将管道材料连接好，并牵引入钻孔，通过推进装置进行拖管穿越，直至到达接收井。
在穿越过程中，注意管道的位置和方向，保证穿越的稳定和顺利。
6.管道布置：将拖管穿越后的管道放入接收井中，并连接好与其他管道的接头。
根据设计要求，安装弯头弯角等配件，确保管道的布置和安装质量。
燃气管道工程定向钻穿越施工方案范文
燃气管道工程定向钻穿越施工方案引言燃气管道工程建设中，如果需要穿过公路、铁路、河流等地区，采用传统的开挖方式会严重影响周边环境，甚至会引起安全事故。
因此，定向钻技术在燃气管道建设中得到了广泛的应用。
本文旨在介绍燃气管道工程定向钻穿越施工方案，为相关人员提供参考。
定向钻穿越施工原理定向钻穿越施工是一种不需要开挖地面的技术，可以避免损毁道路、地下管线等现有设施，同时实现对深埋管线的无缝穿越。
定向钻穿越施工基本原理是：在地面打造起点坑和终点坑，钻机横向在地下钻向终点坑，在钻穿过程中，通过平移、旋转、升降等方式进行导向和调整，以准确地穿越障碍。
定向钻穿越施工方案方案设计在进行定向钻穿越施工前，需要制定详细的施工方案。
首先，根据穿越障碍物的类型、深度、长度等参数，确定钻孔长度、直径等技术参数；其次，通过现场勘测，确定起点坑和终点坑的位置和大小，考虑到后期维护和扩建的需要，需要预留一定的空间；最后，需要分析地下存在的导向障碍物，如岩石、圆管等，并制定钻头选择和防护措施。
设备准备定向钻穿越施工需要使用专业的设备，包括定向钻机、钻头、碎岩机、勾走器、液压动力站等。
设备的准备应根据施工方案进行选择，保证设备质量和性能的同时，避免超支。
施工流程根据施工方案，进行如下流程：1. 起点坑和终点坑准备在起点坑和终点坑处，开辟足够空间，安装设备，制定安全预案，并将施工区域分隔，划定警戒线。
2. 钻机在钻孔中的操作将钻机装在机位上，进行孔道导向，钻入孔口，钻进指定深度，测量穿越口的坐标，根据钻头的导向情况，调整钻孔方向，一直到达目标区域。
3. 钻石碎岩机的使用钻进岩石部分时，使用钻石碎岩机进行碎岩，让钻机顺利通过。
4. 勾走器的使用将勾走器装在钻杆上，通过钻杆将土壤、碎石勾取到孔口，然后通过输送带输送出坑。
5. 管道的安装将管道从起点坑处送入地下，等到钻机完成钻孔后，定位管道，将管道从孔口推入，直至与起点坑处的管道相连。
6. 测试和收尾在完成管道安装后，进行相关测试，如检验管道的密封性、网路防火等。
燃气管道水平定向钻穿越高速公路施工方案(完整常用版)
燃气管道水平定向钻穿越高速公路施工方案(完整常用版)1. 概述本方案旨在介绍燃气管道水平定向钻穿越高速公路的施工方法和注意事项，确保施工安全、高效完成。
本方案适用于小口径燃气管道水平穿越高速公路的工程。
2. 施工前准备2.1. 工程勘察：对施工区域进行详细勘测，包括地质情况、地下设施和高速公路的结构等信息，以确定最佳施工方案。
2.2. 安全评估：根据施工区域的环境特点，进行安全评估，确保施工过程中人员和设备的安全。
2.3. 设备准备：准备好水平定向钻、钢管、刀头等必要设备，并确保其正常运转。
2.4. 施工方案编制：根据勘察和评估结果，制定详细的施工方案，包括施工步骤、施工时间和安全措施等。
3. 施工步骤3.1. 施工准备：搭建施工现场，划定工作区域，并按照安全要求设置警示标志。
3.2. 钻孔定位：根据施工方案确定钻孔的位置和方向，并进行精确定位，在施工现场进行标示。
3.3. 钻孔施工：使用水平定向钻进行钻孔作业，注意控制钻孔方向和倾斜度，以避免影响高速公路结构。
3.4. 安装钢管：钻孔完成后，将钢管通过水平定向钻孔进行安装，确保与钻孔保持一定的间隙并保持与高速公路结构的准确对位。
3.5. 固定钢管：在钻孔两端进行固定，以保证钢管的稳定性和安全性。
3.6. 焊接连接：对钢管进行焊接连接，确保焊接质量符合要求。
3.7. 检测验收：对穿越燃气管道进行检测和验收，确保施工质量符合规范要求。
4. 安全措施4.1. 施工现场设置警示标志，保证施工区域安全。
4.2. 工作人员需穿戴符合安全要求的个人防护装备，如安全帽、工作服、安全鞋等。
4.3. 严禁在施工现场吸烟、明火作业以及存放易燃物品。
4.4. 施工过程中严格按照操作规程执行，避免操作失误或危险情况发生。
4.5. 建立应急预案，并配备相应的消防设备和急救药品，以应对紧急情况。
5. 环境保护5.1. 施工过程中避免对环境造成污染，严禁随意丢弃废弃物和污水。
燃气工程定向钻穿越河流施工方案
燃气工程定向钻穿越河流施工方案一、前言燃气工程中，定向钻技术的应用越来越广泛，特别是在需要穿越河流等地形复杂情况下，传统的施工方法难以胜任。
本文旨在探讨燃气工程中定向钻穿越河流的施工方案，确保施工顺利进行。
二、方案设计1. 工程准备在进行定向钻穿越河流前，需要充分准备。
首先，对河流下游和上游地质情况进行详细调研，确定穿越点，并进行现场勘测。
同时，组建施工队伍，制定详细的施工计划和安全措施。
2. 资料分析根据勘测所得资料，分析地质情况和地下管线情况，确定最佳的钻穿越路径。
考虑到河流水位变化对施工的影响，需制定临时应对方案。
3. 施工方案设计在确定钻穿越路径后，制定详细的施工方案。
包括钻头直径、钻头类型、钻进速度等参数的确定，以及施工过程中的应急处置方案。
4. 施工设备准备确保所需的设备齐全，并进行设备的检查和调试，保证施工进度顺利进行。
5. 安全措施在施工过程中，严格执行安全措施，特别是在河流穿越过程中，要加强监测，确保施工人员和设备的安全。
三、施工流程1. 钻孔准备根据设计方案，在河流两岸分别进行钻孔准备工作，确保钻进的方向和位置正确。
2. 钻进过程使用定向钻设备，沿着预定的路径进行钻进作业，同时根据实际情况进行调整。
在穿越过程中，要注意监测钻孔的方向和深度，确保达到设计要求。
3. 管线铺设完成钻进后，进行管线的铺设工作，保证管线的稳固和密封。
4. 施工结束完成管线的铺设后，进行施工结束的验收工作，确保工程质量符合要求。
四、总结燃气工程中定向钻穿越河流是一项技术复杂、风险高的工程，需要充分的准备和精细的施工方案。
通过本文提出的施工方案，可以保障燃气工程在穿越河流时的顺利进行，同时确保施工人员和设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气管道工程定向穿越施工方案
编制：
审核：
审批：
年月日
目录
一、工程概况
二、编制依据
三、工程实物量
四、施工程序
五、施工示意图
六、施工方法
七、安全要求
一、工程概况：
本工程为，该路段为新联北大街与博文路交汇处，全长173米。
全
路段采用De200PE管。
接气点为De200（中压）管段。
定向钻穿越De200PE 管穿越总长为173米。
二、编制依据
1、施工图纸《》
2、《》
3、《城镇燃气输配工程施工及验收规范》CJJ33-2005
4、《压力容器无损检测》JB4730-94
5、《工业金属管道工程施工及验收规范》GB50235-97
6、《现场设备、工业管理焊接工程施工及验收规范》GB50236-98
7、《聚乙烯燃气管道工程技术规范》CJJ63－2008
三、工程实物量：
De200PE管173米，5米×2.5米操作坑2个。
四、施工程序：
交桩→放线→验线→操作坑开挖→防护→验坑→设备下水、水平导向钻孔→下管→穿越→组对→焊接→检测→补口→隐蔽验收→回填→地貌恢复→交工验收。
五、施工示意图
六、施工方法
1、工程采用定向钻方法穿越施工，施工时采用先钻孔、扩孔再回拖拉管。
2、设备采用从国外引进的世界上先进的RD385导航仪进行轨道导航，其误差不超过50mm，钻进设备为国内较为先进的GBS-10型非开挖
铺管钻机。
3、穿越前的准备工作
3.1 施工前应向有关主管部门取得联系，征求对方意见后，方可施工。
施工时应了解清楚地下设备的确切位置，并请业主、监理等主管部门的有关人员到现场指定位置，并设置醒目标志。
3.2 穿越段的预制：由于受场地限制，PE管的预制放在坑底，拖一根焊接一根，其施工方法与检验标准均与主体管道相同。
3.3 在小区道路两侧放出管线中心线，确定定向钻穿越的进、出口位置，在两端各挖一个操作坑，确定管道入土和出土位置。
3.4 操作坑测量放线后，请业主、监理验收合格，然后开挖穿越小区道路两侧的钻进工作坑（操作坑）和接收工作坑（操作坑），开挖土方采用人工开挖，操作坑尺寸为10米×3米×2.5米，坑边标高比管底标高低0.3米，并在作业坑的坑底铺素混凝土垫层100－150mm，坑边用Φ140mm衫木桩间距500m支撑挡土，四周用木板挡土，防止沟壁坍塌。
操作坑经业主、监理确认安全后，方可施工。
4、现场布置
4.1 由于场地受限且穿越管标高很低，因此钻进设备放在坑底，并在钻机前方和后方采用钢管桩支护
4.2 操作坑开挖前用钢管、彩板进行圈围护栏。
4.3 根据公路等级的相应要求，在穿越点两侧分设警示标志、减速标志、施工标志、安全通过标志和夜间照明装置。
5、施工步骤
5.1 首先确定起钻位置，按照图纸要求及地下设施情况，钻孔位置选在地下2米处。
5.2 位置确定后，调整设备的钻角及速度进行钻孔，由于管道不粗
加上穿越距离较长，角度设为零。
根据设备的性能及土质情况调整钻进速度，开始时速度不宜太快以防偏离轨道太多无法挽回，同时不断用导航仪定位，若有偏差及时调整钻头角度确保轨道符合设计要求。
5.3 在套管穿越合格后，根据穿越主管道的长度，与挖好的操作坑相连接。
管沟沟底标高低于设计标高300mm，以便于主管穿越及连头。
5.4 在主管道端部焊上拖管头，在接受坑一端打上地锚，安装卷扬机和倒链。
主管道穿越前必须将套管内的泥土、石子等杂物清除干净。
5.5 用吊管设备将主管放入沟底，用钢丝绳牵引拖管头带动主管道穿越套管，后端用吊管设备调整管子中心，辅助发放。
5.6 整个穿越后，两端用管帽封堵。
5.7 安装完毕且见检验合格后进行回填，并恢复边沟、排水沟等道路设施。
七、安全要求
1、下沟工作前应先对吊管设备、吊带或滑动滚式吊具进行安全检查。
2、下沟及回填作业中，应注意各机械的相互配合，无关人员禁止进入工区。
3、清沟及其它沟下作业不得与管道下沟同段同时进行，吊管下沟时管道与管沟之间不准用任何人站立。
4、沟作业严禁单机作业，以免发生滚管事故，下沟必须专人指挥，以免发生混乱，出现事故。
5、风、雨、雾天气应停止下沟及回填作业。
6、有的运管车辆、设备应保证处于完好状态，不得带病作业。
7、运管车辆必须中速行驶，避免急刹车，防止管子位移、移动伤人、破坏防腐层。
8、管子运抵施工现场时，应选择地势较平坦的场地堆放，靠近路口管堆应设警示标志。
9、有的装卸过程要使用专用吊具，吊装过程要稳、轻起轻放，防止划伤燃气管道。
10、堆管时管底和层间都要加软质垫层，堆放高度不得超过2米，严禁撬、滚、滑动管子，防止管道表面受到划伤。
