空调系统的重要部件介绍(带图)

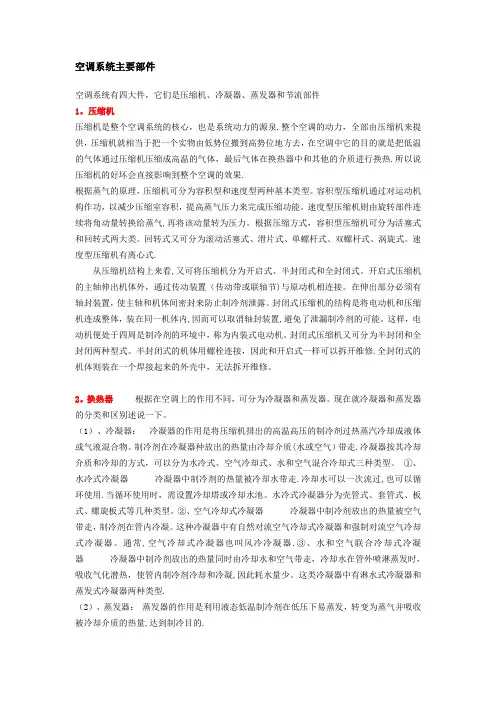

空调系统的主要部件及作用
空调系统主要部件空调系统有四大件，它们是压缩机、冷凝器、蒸发器和节流部件1。
压缩机压缩机是整个空调系统的核心，也是系统动力的源泉.整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热.所以说压缩机的好坏会直接影响到整个空调的效果.根据蒸气的原理，压缩机可分为容积型和速度型两种基本类型。
容积型压缩机通过对运动机构作功，以减少压缩室容积，提高蒸气压力来完成压缩功能。
速度型压缩机则由旋转部件连续将角动量转换给蒸气,再将该动量转为压力。
根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。
回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。
速度型压缩机有离心式.从压缩机结构上来看,又可将压缩机分为开启式、半封闭式和全封闭式。
开启式压缩机的主轴伸出机体外，通过传动装置（传动带或联轴节)与原动机相连接。
在伸出部分必须有轴封装置，使主轴和机体间密封来防止制冷剂泄露。
封闭式压缩机的结构是将电动机和压缩机连成整体，装在同一机体内,因而可以取消轴封装置,避免了泄漏制冷剂的可能。
这样，电动机便处于四周是制冷剂的环境中，称为内装式电动机。
封闭式压缩机又可分为半封闭和全封闭两种型式。
半封闭式的机体用螺栓连接，因此和开启式一样可以拆开维修.全封闭式的机体则装在一个焊接起来的外壳中，无法拆开维修。
2。
换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
（1）、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质(水或空气）带走.冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
①、水冷式冷凝器冷凝器中制冷剂的热量被冷却水带走.冷却水可以一次流过,也可以循环使用.当循环使用时，需设置冷却塔或冷却水池。
空调系统的重要部件介绍(带图)
1、压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热，所以说压缩机的好坏会直接影响到整个空调的效果。
2、换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
（1）冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。
冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
（2）蒸发器：蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到制冷目的。
蒸发器的种类：蒸发器按冷却介质的不同，分为冷却液体载冷剂、冷却空气或其他气体的两大类型。
3、节流部件节流部件是制冷系统不可缺少的四大部件之一。
它的作用是使冷凝器出来的高压液体节流降压，使液态制冷剂在低压（低温）下汽化吸热。
所以，它是维持冷凝器中为高压、蒸发器为低压的重要部件。
节流部件按形式，可分为毛细管和节流阀。
前者，用在较小的制冷设备中，如电冰箱中装在冷凝器和蒸发器之间的毛细管即是节流机构的一种。
后者用在较大的制冷设备中。
在大、中型装置中应用的节流机构为节流阀，常用的节流阀有三种，即手动膨胀阀、浮球调节阀和热力膨胀阀，后两种为自动调节的节流阀。
膨胀阀按膨胀的类型可分为电磁膨胀阀和热力膨胀阀等。
4、气液分离器（蒸发器与压缩机之间）在蒸发器中，由于液体在蒸发器中蒸发，由液体变为气体的过程，由于考虑负荷的变化，可能会有一部分的制冷剂未全部蒸发，而会直接进入到压缩机。
由于液体的不可压缩性，所以在未进入压缩机之前，首先要通过气液分离器，以确保进入压缩机全部为汽体，保证压缩机能正常的运转。
空调关键零部件介绍
（6）热保护器
*1）原理：两种不同热膨胀系数合金受热后 向一个方向弯曲，触电离开，形成断路。 2)在扎线工艺中必须紧贴着漆包线，确保及 时感应到漆包线产生的热量，一般与公共端串接。 *3)绝缘等级为B级热保护器作用 温度为130°，复位为90° 绝缘等级为F级热保护器作用 温度为145°，复位为105°
两器——分配器
冷媒分配器应优先选用具有收缩混合室的结构形式以便气液两相制冷剂
能均匀地进入各路分液管，选用带垫片的分配器；
分配器的位置：冷凝器中分配器的位置尽量往下布置。 分配器的布置：垂直布置。
为分流均匀，分流毛细管内径尽量小为好；为降低冷媒噪声，分流毛细
管内径尽量大些为好。
节流部件
节流部件有：热力膨胀阀、电子膨胀阀、毛细管等 毛细管是制冷系统中的节流部件，主要起节流和降压作用。 毛细管越细越长：阻力越大，蒸发温度越低，制冷达到的温度就越低； 通过的冷媒量就越少，总制冷量就越低。
截止阀
截止阀主要是用来连接室内外机用，用于切断或开通气、液管路，是为安 装和检修方便而设置的，进出孔与管路上的进出管相连，另一个孔称工艺 口，供安装、维修时使用,如抽真空、充注制冷剂、接压力表。不用时应 将此孔关闭，并拧紧螺帽。
四通阀
四通阀制冷时处于OFF状态，制热时处于ON状态。具体流向原理图如下：
滑 片 式
单 螺 杆 式
离 心 式
压缩机的选型
根据企划要求选择压缩机的额定电压、频率、相数(1Ph、3Ph) 以及额定能力值。 单冷机：空调器能力=压缩机额定能力×90~95%。 冷暖机：空调器能力=压缩机额定能力×85% 在三匹及三匹以下的压缩机尽量选择转子式压缩机（如美芝、 海立、松下等），更有成本优势；三匹以上尽量选用涡旋式压 缩机（如三洋、大金、谷轮压缩机等），更有能效比优势。 高能效可选用Bristol的TS活塞压缩机。
空调器制冷系统原理及常见故障图文解析（简单易懂值得收藏）
空调器制冷系统原理及常见故障图⽂解析（简单易懂值得收藏）空调器的制冷制热基本原理空调器的制冷零部件介绍制冷系统常见故障分析制冷系统案例分析与讨论家⽤空调⽅案设计及常⽤专业术语空调器的制冷制热基本原理⼏个重要概念：焓：⽤于流体，指特定温度作为起点时物质所含的热量。
1标准⼤⽓压，0℃的焓值为0.焓随流体的状态、温度和压⼒等参数变化，当对流体加热或加给外功时，焓就增⼤；反之，流体被冷却或蒸汽膨胀向外作功，焓就减少。
熵：是⼀个导出的热⼒状态参数，当制冷剂吸收热量时，熵值必须增加，反之放热时，熵值减少；熵值的变化，可以判断制冷剂与外界之间热流的变化。
节流：指流体通过狭⼩截⾯时压⼒降低，不作外功，⽽且节流前后⼀定距离处的速度不变的过程。
如果制冷剂通过的电⼦膨胀阀，由于冷媒流速较⼤，通过阀门截⾯的时间短，冷媒基本来不及与外界进⾏热交换，这种情况当作绝热节流处理。
临界状态：在饱和状态中，液态和⽓态两相共存。
但当饱和温度继续升⾼，到达某⼀温度时，物质的液相和⽓相的区别就会消失，这时液相不再存在，此时对应状态点为临界点。
显热和潜热：显热是指物体被加热或冷却时只有温度变化⽽⽆相变（或形态变化）时所得到或放出的热量；潜热是指物体相变⽽温度不变时吸收或放出的热量。
空调器的制冷循环流程进⾏制冷运⾏时，来⾃室内机蒸发器的低压低温制冷剂⽓体被压缩机吸⼊压缩成⾼压⾼温⽓体，排⼊室外机冷凝器，通过轴流风扇的作⽤，与室外的空⽓进⾏热交换⽽成为中温⾼压的制冷剂液体，经过⽑细管的节流降压、降温后进⼊蒸发器，在室内机的风扇作⽤下，与室内需调节的空⽓进⾏热交换⽽成为低压低温的制冷剂⽓体，如此周⽽复始地循环⽽达到制冷的⽬的。
空调器的⼯作原理流程图(制冷)单级压缩蒸⽓制冷循环空调器的制热循环当进⾏制热运⾏时，电磁四通换向阀动作，使制冷剂按照制冷过程的逆过程进⾏循环。
制冷剂在室内机换热器中放出热量，在室外机换热器中吸收热量，进⾏热泵制热循环，从⽽达到制热的⽬的。
空调电器部件及9大线路图，这里最全啦！
空调电器部件及9大线路图，这里最全啦！空调器的电器部件主要包括压缩机电动机、风扇电动机、温度控制器、启动器、过载保护器、转换开关、微电脑控制器、电容器和电加热器等。
它们组合在一起构成空调器电气控制线路，实现对空调器工作状况的控制。
今天我们主要来看一看空调器常用的电器部件及其电气控制线路。
一、空调用电安全空调和其他电器一样，为了防止电气工作中的触电事故，电气设备在设计、制造和安装时应满足以下安全要求:①设备要采取保护性接地或接零；②低压电力系统要装设保护性中性线；③设备的带电部分对地和其他带电部分之间应保持一定的安全距离；④对地面裸露的带电设备要采取可靠的防护措施；⑤在电气设备系统和有关工作场所装设安全标志；⑥定期对电气设备进行绝缘试验；⑦采用可靠的触电保安器及漏电保护开关；⑧对某些电气设备和电动工具采取特殊的安全措施。
保护性接地适用于低压配电系统中电源变压器中性点不接地的系统。
将电气设备不带电的金属外壳用金属导体和埋入地下的并与土壤直接接触的金属接地体相联接，以保障人身和设备的安全。
在电源变压器中性点已经接地的低压配电系统中，所有电气设备的不带电金属外亮都应采取保护性接零，即把外壳与供电线中的零线相接,称为保护性接零在三相四线制的不平衡负载系统中，由于工作零线中流过不平衡电流，负载中点具有不平衡电压，为了保证安全可靠，应该从电源中性点另设一条专用保护接地线，将设备外壳接在保护接地线上,称为三相五线制二、空调4大模块电器系统认识与故障排除1、功率模块1）作用功率模块的作用是将输入模块的直流电压通过其内部的IGBT的开关作用转变成驱动压缩机的三相交流电源。
变频压缩机运转频率的高低完全由功率模块所输出的工作电压的高低来控制，功率模块输出的电压越高，压机运转频率及输出功率越大。
反之压机运转频率及输出功率越低。
2）故障现象整机不工作，报通讯故障3）常见故障及检测方法a、用万用表测量P、N两端的直流电压，正常情况下在310V左右，而且输出的交流电压（U、V、W）一般不高于200V，如果功率模块的输入端无310V直流电压，则表明该机的整流虑波电路有问题，而与功率模块无关；如果有310V直流输入，而没有低于200V的交流输出，或U、V、W三相间输出的电压不均等，则可以判断功率模块有故障并进行更换。
空调系统的组成原理
空调系统的组成原理典型的空调方法是将一定参数的空气送入室内（送风），同时从室内排除相应量的空气（排风）。
在送风和排风的同时作用下，能使室内空气保持要求的状态。
送风空气由空气处理设备事先进行处理（如加热、冷却、加湿、除湿、过滤净化等），空气处理设备设置在中央空调机房内。
还有一种常见的做法，是直接在空调房间内放置空气冷却器或空气加热器，就地冷却或加热空气。
一个典型的空调系统应由空调冷热源、空气处理、空气输送与分配及空调自动控制和调节等组成。
下图示出较典型的空调系统组成。
▲空调系统组成1—冷却塔2—冷却水泵3—制冷机组4—冷水循环泵5—空气混合室6—空气过滤器7—空气冷却器8—冷水调节阀9—空气加热器10—疏水器11—空气加湿器12—蒸汽调节阀13—挡水板14—风机15—回水过滤器16—锅炉给水泵17—锅炉18—蒸汽管19—主送风管20—布风器21、22—温、湿控制元件23—排风口24—回风口25—新风进口1、冷源和热源空调中冷却和加热空气是最基本的空气处理，所以冷源和热源是必需的。
冷源是为空气处理设备提供冷量以冷却送风空气。
常用的冷源是各类冷水机组，它们提供低温水（7℃）给空气冷却设备，以冷却空气。
也有用制冷系统的蒸发器来直接冷却空气的。
热源是用来提供加热空气所需的热量。
常用的空调热源有热泵型冷热水机组、各类锅炉、电加热器等。
2、空气处理设备其作用是将送风空气处理到规定的状态。
空气处理设备可以是集中于一处，为整幢建筑物服务。
也可以分散设置在建筑物各层面。
常用的空气处理设备有空气过滤器、空气冷却器、空气加热器、空气加湿器或喷水室等。
3、空气输送与分配系统按不同的空气处理方式，分为空调风系统和空调水系统。
（1）空调风系统它包括送风系统和排风系统。
送风系统的作用是将处理过的空气送到空调房间，其基本组成部分是风机、风管系统和室内送风口装置。
风机是使空气在管内流动的动力设备。
排风系统的作用是将空气从室内排出，并将排风输送到规定地点。
空调关键零部件介绍PPT
x
对流：流体个部分之间发生相对位移，冷热流体相互掺混所 引起的热量传递方式。 – 自然对流是由于流体冷热各部分的密度不同而引起的流动 换热 – 强制对流指由于水泵、风机或其他压差作用造成的流动换 热 Q F t
热辐射是由于因为热的原因而通过电磁波传递能量的过程和 方式 Q 0 F T 4
四通阀
四通阀制冷时处于OFF状态，制热时处于ON状态。具体流向原理图如下：
断电状态：制冷循环
通电状态：制热循环
部位1：由压缩机排气管来，D； 部位3：由蒸发器的接管来，E； 部位5：左后导毛细管
部位2：去压缩机回气管，S 部位4：去凝器的接管， C 部位6：右前导毛细管
四通阀的选择
选择四通阀时主要考虑到以下两点： 1、压力损失：压力损失尽可能小； 2、最小动作压差：从切换开始到切换结束确保必要的压差； 在容量控制压缩机匹配时要注意切换时压缩机容量设定及设 定时机。
通过的冷媒量就越少，总制冷量就越低。
电子膨胀阀
毛细管
热力1内0A电系机统防过护等滤级为器IP20装在冷凝器出口与毛细管之间，用来过滤制冷系 温*3)度绝开缘统关等：级中排为气B润级温热度滑保保护护油器，作断中用开温的度为固120体±5℃杂，恢质复温，度为确80±保15℃管； 路系统通畅，防止系统堵
一．制冷基础理论
制冷的基本思路
人在游完泳时，会有冷的感觉，在手臂上涂抹酒精也有凉爽 的感觉，这都是因为液体的蒸发带走了热量。
空调能够制冷就是因为由液体在室内蒸发带走热量的缘故。
制冷系统的基本组成
高压阀
辅助毛细管 主毛细管
过滤器
蒸 发 器
单向阀
四 通
制冷
冷 凝
器
阀
空调系统组成和分类
❖ 承担室内负荷所用介质全部为水。特点是所占空间小，但不 能换气。一般不单独使用。 形式：风机盘管机组系统
❖ （（4）冷剂式系统 （相应分散式）
❖ 承担室内负荷所用旳介质为冷剂。占空间小，布置灵活，反 应快，但不能换气。用于局部机组。由设置于空调房间旳蒸 发器（夏季）、冷凝器（冬季）内部旳制冷剂直接承担，常 见分体、柜式、多联机。
分散式空调系统 (局部空调系统)
不需要集中旳空调机房，它是把冷热源和空气处理输送设备集中设置在一种 或两个箱体内旳定型设备，根据需要，灵活而以便地布置在空调房间或邻室 内。当建筑物中只有少数房间需要空调或空调房间较分散时，宜采用分散式 空调系统。主要用于办公楼、住宅等民用建筑。
种类 按容量大小分：分为窗式和立柜式。 按供热方式分：分为冷风型、电热型和热泵型。 根据冷凝器旳冷却方式分：分为风冷式和水冷式 按机组旳整体性分：分为整体式和分体式。
按空气处理设备集 中程度分类
按承担室内负荷所用旳介质
按处理空气旳起源分类
全新风系统 全回风系统 新回风混合系统
烟气
排风扇 送风口
送风管
消声器
空
18°C
调
机
房
回风口 25°C
空调房间 24°C
新风
热湿空气
空调机
冷却塔
烟囱
冷凝水管
制冷机房
冷水管 冷冻水循环泵
制冷机的蒸发器 制冷机的冷凝器
7°C 12°C 37°C
32°C
冷却水管
热水管
60°C
热水锅炉
55°C
冷却水循环泵 热水循环泵
集中空调系统示意图
热器
紧固装置 瓷绝缘子 接线端子
空调的组成PPT课件
35
第35页/共58页
a.氟路配件
四通换向阀 作用：热泵型空调是通过四通换向阀来改变制冷剂的流向，以使其夏天 能制冷，冬天能制热。
36
第36页/共58页
a.氟路配件
高压开关
低压开关
高低压开关：高低压开关是一种由压力信号控制的电器开关，防 止空调管路上的压力过高或过低。
调节阀开度
调节控制信号
过冷度
蒸发器出口过热度 蒸发器出口过热度
调节方法
回热循环，降低毛细 检测出口过热度，控 检测出口过热度，控
管出口段温度
制调节阀开度
制调节阀开度
对蒸发器过热度控制偏 大 差
较小， 4~7°C，但 很小， 1~2°C 蒸发温度低时大
流量调节特性补偿
困难
困难
可以
调节的过渡过程特性 不好
26
第26页/共58页
水冷换热器-套管换热器
27
第27页/共58页
水冷换热器-套管换热器 特点：
制作简单，对水质要求相对较低，换热效果好， 不宜脏堵。
缺点：体积和重量相对较大，流体压力损失较
大。主要用在中小型装置上。
28
第28页/共58页
水冷换热器-壳管换热器-干式
管板
冷剂分隔板 端盖
冷剂分隔板 低压低温制冷剂液体
压表即可，大型水系统要求安装1.0MPa以上量程 水压表。
使用要求：使用时进出水口各装一只，注
意减振。
49
第49页/共58页
8.补水阀
工作原理： （1）当系统压力小于设定压力时，阀门自动打开向系统内补水。 （2）出口压力可调：0.5-4bar，内置过滤器和止回阀。
40张高清图，看懂制冷与空调设备组成与系统
40张高清图，看懂制冷与空调设备组成与系统
中央空调系统的组成——冷热源系统
螺杆水冷机组
单螺杆与双螺杆
离心机组
风冷热泵冷热水机组
热水锅炉
真空热水锅炉
中央空调系统的组成——空气热湿处理器
组合式空调机组
柜式空气处理机组
风机盘管明装与暗装
四面出风与一面出风内机
中央空调系统的组成——冷却塔
风幕机
圆形与方形与冷却塔
闭式冷却塔
中央空调系统的组成——空气输送与分配系统
风机
热镀锌铁皮风管
热镀锌铁皮螺旋风管
复合风管
软管
风量调节阀
消声弯头、消音器、消声静压箱
风口
中央空调系统的组成——空调水循环系统
离心泵
集水器、反冲洗过滤器、电子除垢仪
膨胀水箱、定压装置
水系统管材
中央空调系统的组成——控制系统
控制面板
自控原件
自控阀件
监控界面
常见中央空调系统
VRV系统（变制冷剂流量）
空气--水系统
全空气系统
地源热泵系统
冰蓄冷系统
更多技术资料点击下方关注我们
坚持每天发布制冷技术知识，希望我们坚持和努力提供的文章对您有一点点帮助。
点击下方可关注我们，我们将努力为您提供有价值的制冷技术知识。
空调制冷原理及关键零部件知识图解
空调制冷原理及关键零部件知识图解是家电维修同行就会将您加进群，我们有多个维修群，制冷电器行业群，电器销售商群，净水器行业群，计算机行业群，手机行业群，电器配件商群电冰箱不制冷检查及维修冰箱维修集锦格力变频空调维修实用资料液晶电视常见故障维修方法常见电子元器件的识别(单位，标识方法等)手把手教你修好洗衣机手把手教你修空调（视频）洗衣机工作原理与常见故障维修图解三星洗衣机故障代码及维修方法怎么样才能喝到健康的水职业技能培训：冰箱维修集锦2_标清冰箱加制冷剂(加氟)的正确方法康佳液晶电视机的维修实例18系列液晶电视常见故障维修办法及检修思路小天鹅洗衣机常见的故障与维修方法与实用技术！变频空调的保护功能-交流变频变频空调怎么加氟利昂创维电视系列进入与退出工厂模式汇总速查表冰箱冷柜毛细管长度计算公式冰箱修理经验集锦（太实用了）内漏冰箱开背维修流程（配图）格力变频空调售后技术培训资料美的电磁炉报警不加热故障与检修美的变频空调维修实例67例（下）美的变频空调维修实例67例（上）变频空调元器件检修及代换电子元器件基础知识培训教材液晶电视面板快速测试方法和实例液晶电视黑屏故障维修方法电冰箱常见故障的分析与排除电冰箱冰堵判断及处理方法海信电视故障解决方法大全康佳LC22ES61液晶彩电无图像故障检修燃气热水器常见故障代码原因及维修洗衣机离合器故障引起的洗涤、脱水故障检修变频空调原理与常见故障维修培训(优先）美的、小天鹅洗衣机故障检修大全。
空气能热水器维修手册液晶电视显示屏常见故障分析松下波轮，滚筒洗衣机故障代码小天鹅洗衣机故障维修大全美的电磁炉常见故障检修150例（下）美的电磁炉常见故障检修150例（上）液晶彩电常见故障检查与处理液晶显示器常见故障分析及维修方法电冰箱常见故障的分析与排除三洋全自动洗衣机故障代码集锦怎样分析与快速维修液晶电视机原理与故障常见制冷剂及代换原则40种彩电常见故障与维修(精华免费版)下40种彩电常见故障与维修(精华免费版)上燃气热水器故障与维修大全（下）燃气热水器故障与维修大全（中）燃气热水器故障与维修大全（上）即热式电热水器故障维修大全液晶电视维修之开关电源液晶电视常见故障维修方法(修改)格力家用，商用空调故障代码大全格力变频空调维修实用资料海尔变频空调维修技术资料波轮洗衣机维修手册-5-5(维修实例)冰箱不制冷维修工艺三菱全系列压缩机技术参数表彩电维修视频教程21讲-开关电路故障检修格力空调维修技术汇编志高正弦波直流变频空调维修培训资料电视机三无故障检查方法及维修夏普液晶电视46LX450电源板及背光电路详解海信液晶电视机故障维修四例液晶电视机电源板与背光板的故障检修方法液晶电视维修的整体思路美的变频空调维修检测实例（67例）下美的变频空调维修检测实例（67例）中美的变频空调维修检测实例（67例）上海尔XQG60-HTD1268/1168滚筒洗衣机的故障代码检修长虹LT32710液晶电视图像正常，无伴音海信电视故障解决方法大全海信液晶电视常见故障康佳LC22ES61液晶彩电无图像故障检修燃气热水器常见故障代码原因及维修洗衣机离合器故障引起的洗涤、脱水故障检修变频空调原理与常见故障维修培训(优先）美的、小天鹅洗衣机故障检修大全。
空调关键零部件介绍课件
空调关键零部件介绍
• 空调系统概述 • 空调关键零部件介绍 • 空调关键零部件的选型与安装 • 空调关键零部件常见故障及排除方法
01
空调系统概述
空调系统的组成
01
02
03
04
压缩机
是空调系统的核心部件，负责 压缩制冷剂，使其在冷凝器和
蒸发器之间循环。
冷凝器
将压缩机压缩后的高温高压制 冷剂转换成液态，释放热量， 通过室外风扇将热量排出。
压缩机无法启动
检查电源是否正常，检查电机是 否损坏，检查控制电路是否正常。
压缩机噪音过大
检查压缩机内部零件是否松动或损 坏，检查压缩机润滑油是否充足。
压缩机过热
检查冷凝器是否清洁，检查制冷剂 是否充足，检查压缩机润滑油是否 清洁。
冷凝器故障及排除方法
01
02
03
冷凝器漏水
检查冷凝器连接管是否松 动或损坏，检查冷凝器内 部是否有堵塞。
选择与空调系统相匹配 的零部件，确保其性能 和规格符合系统需求。
优先选择经过验证的、 质量稳定的零部件，以 确保系统的长期稳定运行。
在满足性能和可靠性的 前提下，选择价格合理 的零部件，降低整体成本。
选择易于维护和更换的 零部件，降低运营成本
和停机时间。
安装注意事 项
安全
确保安装过程中人员和设备的安全，遵循安全操 作规程。
清洁度
保持安装环境的清洁，避免灰尘、污垢等杂质影 响零部件的性能和使用寿命。
ABCD
正确性
按照制造商的安装指南正确安装零部件，避免因 安装不当导致性能问题或安全隐患。
检查与测试
安装完成后，对零部件进行仔细检查和测试，确 保其性能正常并符合设计要求。
空调系统组成及作用
空调系统组成及作用1、冷冻水系统：冷冻水系统由蒸发器、水泵、管道、定压补水装置、阀门、末端设备（精密空调）等构成。
水泵作用：将经过蒸发器的冷冻水提供给需要制冷的机房空调，为冷冻水的循环提供动力。
管道：连接水泵、主机、末端设备，为冷冻水流通提供路径。
末端设备：根据房间温度信号控制变频器调节送风机转速，通过调节送风量使室温恒定。
定压补水装置：采用气压罐定压方式补水，使冷冻水循环泵入口压力维持在正常运行范围，防止系统出现却水运行情况。
阀门：用来开闭管路的管道附件。
2、冷却水系统：冷却水系统由冷凝器、水泵、管道、冷却塔等组成。
水泵、管道、定压补水装置、阀门作用同冷冻水系统。
冷却塔（水冷冷水机组）：用水作为循环冷却剂，从冷凝器中吸收热量排放到大气中，以降低水温的装置。
冷却风机（风冷冷水机组）：强制空气通过翅片式冷凝器，与冷凝器内的制冷剂换热降低制冷剂温度，使之能够降温变成液体。
3、制冷机组制冷系统构成：制冷系统包含四大部件，分别是压缩机、节流装置、冷凝器、蒸发器。
制冷剂流通方向如图所示，由压缩机→冷凝器→节流装置→蒸发器→压缩机构成闭式循环。
系统中各部位制冷剂状态：1）压缩机到冷凝器为高温高压气体；2）冷凝器到节流装置为低温高压液体；3）节流装置到蒸发器为低温低压液体；4）蒸发器到压缩机为低温低压气体；●压缩机起着压缩和输送制冷剂蒸汽的作用，是整个系统的“心脏”，它的职责是提升压力，将吸取的低压蒸汽压缩成高压高温蒸汽排出；●冷凝器是输出热量的设备，它将制冷剂从蒸发器吸取的热量以及由压缩功而转换的热量一起传给冷却介质；●节流装置对制冷剂起节流降压作用，它将系统的高低压部分隔开外，同时可以调节进入蒸发器的制冷剂流量；●蒸发器是吸收热量（输出冷量）的热交换设备，实现制取冷量的目的；●4、管路系统图。
空调系统重要部件介绍(带图)
1、压缩机压缩机是整个空调系统的核心,也是系统动力的源泉.整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去,在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热，所以说压缩机的好坏会直接影响到整个空调的效果。
2、换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
(1)冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物.制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走.冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型.（2）蒸发器：蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到制冷目的。
蒸发器的种类：蒸发器按冷却介质的不同,分为冷却液体载冷剂、冷却空气或其他气体的两大类型.3、节流部件节流部件是制冷系统不可缺少的四大部件之一。
它的作用是使冷凝器出来的高压液体节流降压，使液态制冷剂在低压（低温）下汽化吸热。
所以，它是维持冷凝器中为高压、蒸发器为低压的重要部件。
节流部件按形式,可分为毛细管和节流阀。
前者,用在较小的制冷设备中，如电冰箱中装在冷凝器和蒸发器之间的毛细管即是节流机构的一种。
后者用在较大的制冷设备中。
在大、中型装置中应用的节流机构为节流阀，常用的节流阀有三种，即手动膨胀阀、浮球调节阀和热力膨胀阀，后两种为自动调节的节流阀.膨胀阀按膨胀的类型可分为电磁膨胀阀和热力膨胀阀等。
4、气液分离器（蒸发器及压缩机之间）在蒸发器中,由于液体在蒸发器中蒸发，由液体变为气体的过程，由于考虑负荷的变化，可能会有一部分的制冷剂未全部蒸发，而会直接进入到压缩机。
由于液体的不可压缩性，所以在未进入压缩机之前，首先要通过气液分离器，以确保进入压缩机全部为汽体,保证压缩机能正常的运转。
房间空调器制冷系统主要部件共27页PPT
（2）气液分离器 气液分离器安装在压缩机的吸
气管上，它可使压缩机吸入的制 冷剂蒸气中的液体分离出来并储 存在其底部，以防止液态制冷剂 进入压缩机而引起液击事故。常 用气液分离器的结构如图23所示。
（3）油分离器 图24所示的油分离器是目前 国产氟利昂机组空调上采用 的油分离装置。油分离器下 部的浮球阀能自动地将油排 回曲轴箱。如果浮球阀失灵， 会使排气压力下降，进气压 力升高，此时可随时将油分 离器出油口截止阀关闭，人 工操纵定时开启下部出油口 截止阀，控制回油。
的制冷量。影响热力膨胀阀制冷量的因素很多，如制冷剂的冷凝温度、 蒸发温度、阀进出口压差等。阀进出口的压差并不等于冷凝压力与蒸发 压力之差，还应考虑制冷系统所包括的干燥过滤器、视液镜、制冷剂分 液器、过滤网、各种电磁阀和调节阀及管路等带来的压力降。
3. 电子膨胀阀 （1）电子膨胀阀的工作特 性 （2）电子膨胀阀的分类 电子膨胀阀可分为电磁式 和电动式两大类。 1）电磁式电子膨胀阀 这 种膨胀阀的结构如图13所示。
45、自己的饭量自己知道。——苏联
26所示。
谢谢！
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
外平衡式热力膨胀阀的安装如图11所示。
（2）平衡阀口式热力膨胀阀 图12所示为常规不平衡式与平衡式两种设计方案的比较， 当高压液态制冷剂流经阀口时，平衡式阀针的上端面会受到 一个向上的力，起到与向下的冲击力相抵消的作用。
（3）热力膨胀阀的选用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、压缩机
压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热，所以说压缩机的好坏会直接影响到整个空调的效果。
2、换热器
根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
（1）冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。
冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
（2）蒸发器：蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到制冷目的。
蒸发器的种类：蒸发器按冷却介质的不同，分为冷却液体载冷剂、冷却空气或其他气体的两大类型。
3、节流部件
节流部件是制冷系统不可缺少的四大部件之一。
它的作用是使冷凝器出来的高压液体节流降压，使液态制冷剂在低压（低温）下汽化吸热。
所以，它是维持冷凝器中为高压、蒸发器为低压的重要部件。
节流部件按形式，可分为毛细管和节流阀。
前者，用在较小的制冷设备中，如电冰箱中装在冷凝器和蒸发器之间的毛细管即是节流机构的一种。
后者用在较大的制冷设备中。
在大、中型装置中应用的节流机构为节流阀，常用的节流阀有三种，即手动膨胀阀、浮球调节阀和热力膨胀阀，后两种为自动调节的节流阀。
膨胀阀按膨胀的类型可分为电磁膨胀阀和热力膨胀阀等。
4、气液分离器（蒸发器与压缩机之间）
在蒸发器中，由于液体在蒸发器中蒸发，由液体变为气体的过程，由于考虑负荷的变化，可能会有一部分的制冷剂未全部蒸发，而会直接进入到压缩机。
由于液体的不可压缩性，所以在未进入压缩机之前，首先要通过气液分离器，以确保进入压缩机全部为汽体，保证压缩机能正常的运转。
气液分离器安装与压缩机的进口端，主要是防止返回压缩机的低压低温蒸汽携带过多的液滴，防止液体制冷剂进入压缩机气缸，分离器同时具有过滤、回油、贮液等功能。
气液分离器使用时应注意：①、尽可能靠近压缩机；②、在换向系统中，气液分离器应该安装在换向阀和压缩机之间；③、正确的安装进口（从蒸发器来）出口（去压缩机吸气口）；④、必须向上安装；⑤、合适大小的气液分离器的接口不一定和压缩机的吸气口一致。
5、风机
风机是交流单、三相感应电动机与叶轮组合而成。
风机分为轴流风机和离心风机。
风机包括定速和变速两大系列。
风扇分为金属风叶、塑料风叶和金属浇注风叶等，叶型有多种。
6、储液器
制冷系统中的高压储液器（也称储液筒）是装在冷凝器和膨胀阀之间。
它的功能可归纳为以几个方面A、储存冷凝器的凝液避免凝液在冷凝器中积存过多而使传热面积变小，影响冷凝器的传热效果。
B、适应蒸发器的负荷变动对供应量的需求在蒸发负荷增大时，供应量也增大，由储液器的存液补给；负荷变小时，需要液量也变小，多余的液体储存在储液罐里。
C、作为系统中高低压侧之间的液封因为出液管是插在液面下，故可防止高压侧的蒸汽和不凝性的气
体进入低压侧。
同时，储液器也起到过滤和消音的作用。
储液器的形式有多种，有单向和双向之分；有一出口和两出口之分；有立式和卧式之分。
7、油气分离器
油气分离器安装在压缩机和冷凝器之间。
它的工作原理为：压缩机的排气是氟里昂和润滑油的混合气体，通过油分离器的较大的腔体减速，雾状的油就会聚集在冲击的表面上，当聚集成较大的油滴后，流向油分离器的底部，并通过回油装置返回压缩机。
8.干燥过滤器
过滤器的作用是：为了防止制冷剂里含有水份或由于不可减少的元素等原因使系统里进入水份。
当从冷凝器出来的高温液体进入膨胀阀后，液体的温度会大幅度的下降，一般都在零度以下，这时如果系统里含有水分的话，由于膨胀阀通过的截面很小，就会易出现冰堵的现象，影响系统的正常的运行。
目前市场上有三种类型的干燥过滤器：A、松散添充型干燥过滤器——珠状干燥剂填充在带有滤网的外壳内B、块状干燥过滤器——由树脂固化在一起形成的块状干燥剂C、压紧型珠状干燥过滤器——由分子筛材料及氧化铝构成的珠状混合物被压在由钢制弹簧压紧的两个玻璃纤维之间。
9.四通换向阀
四通换向阀适用于中央空调、单元式空调器等热泵型空调系统，它被用来切换制冷工质的流通路径，以达到制冷和制热的目的。
10.水泵
水泵，是用于加速水流动的工具，以达到加强水在换热器中换热的效果。
11.水流开关
水流开关用作管道内流体流量的控制或断流保护，当流体流量到达调定值时，开关自动切断（或接通）电路。
12.压力控制器
压力控制器用作压力控制和压力保护之用，机组有低压和高压控制器，用来控制系统的压力的工作范围，当系统压力到调定值时，开关自动切断（或接通）电路。
13.压差控制器
压差控制器用作压力差的控制，当压力差到达调定值时，开关自动切断（或接通）电路。
14.温度控制器
温度控制器用作机组的控制或保护，当温度到达调定值时，开关自动切断（或接通）电路。
在我们的产品上，温度的控制常用到，用水箱温度来控制机组的开停机情况。
还有些象防冻都需要用到温度控制器。
15.视液镜
视液镜用于指示：1、制冷装置中液体管路的制冷剂的状况；2、制冷剂中的含水量；3、回油管路中来自油分离器的润滑油的流动状况。
有的视液镜带有一指示器，它通过改变其颜色来指出制冷剂中的含水量。
（绿色表示干燥，黄色表示潮湿）
16．膨胀水箱
膨胀水箱的作用：1、因温度变化而引起水的体积变化，膨胀水箱用来贮存这部分膨胀水；2、对系统起稳压定压的作用；3、能给系统补偿部分水。
17.冷却塔
冷却塔的作用是将挟带热量的冷却水在塔内与空气进行换热，使热量传输给空气并散入大气。
冷却塔中水和空气的换热方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气。
用这种方式冷却的称为湿式冷却塔。
湿式冷却塔的换热效率高，水被冷却的极限温度为空气的湿球温度。
但是，水因蒸发而造成损耗；蒸发又使循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的飘散损失。
必须有足够的新水持续补充。
因此，湿式冷却塔需要有供给水的水源。
4 天前上传
下载附件 (218.11 KB)。
