PSPice相关14.半导体器件特性仿真

合集下载

PSpice论文二---电路仿真中元器件建模

PSpice论文二电路仿真中元器件建模摘要：电子电路原理图仿真最大的瓶颈就在于准确的元器件模型，本文针对这一难点提出了两种建模方法：对于简单的半导体器件，通过设置代表该器件结构的参数的方法进行建模；而对于常用电路单元和新的集成芯片，通过创建子电路的方法进行建模。

文章通过实例验证了这两种方法的有效性和准确性。

关键词：电路仿真; 参数建模; 子电路建模1 引言计算机仿真具有效率高、精度高、可靠性高和成本低等特点，已经广泛应用于电力电子电路(或系统)的分析和设计中。

计算机仿真不仅可以取代系统的许多繁琐的人工分析，减轻劳动强度，提高分析和设计能力，还可以对电路进行优化和改进，最大限度地降低设计成本，缩短系统研制周期。

但是这些种种的优点都基于元器件的模型，电路的数学化主要是元器件的模型化。

可以说没有模型化就没有电路仿真分析。

简单的元器件，比如，电阻、电容和电感等，只需要一个或几个参数就可以描述其电学性能。

而各种半导体器件和集成芯片的模型化，则需要很多参数和较复杂的建模过程。

目前各种仿真工具中都自带了很多常用的元器件的模型，但是自带模型库永远跟不上电子器件的更新速度。

本文针对建模的重要性和必要性，研究了当前流行的电子电路仿真工具的电子元器件模型，提出两种建模方法：参数建模法和子电路建模法。

2 参数建模法参数建模法主要是针对加工工艺相同的一类半导体器件提出的，过程是先利用物理法或黑箱法构建出不同复杂程度的等效电路，然后通过公式演算，得出这类半导体器件的参数。

在使用过程中，遇到该类器件，就可以通过直接设置参数值实现不同型号元器件建模，省去重复构建等效电路和繁琐的方程式推导过程。

下面以n沟道MOS（metal-oxide semiconductor）晶体管为例说明等效电路与参数之间的关系。

图1 典型的n 沟道MOS 晶体管的组成示意图典型的n 沟道MOS 晶体管的组成示意图如图1所示，设置栅极宽度为W ，有效的栅极长度为L ，栅极下拨氧化层的厚度为t ox 。

OrCADPspice软件与电路特性模拟

问题的检测
电路模拟中需
PSpice A/D 电路模拟
要的各激励信
逻辑模拟数/模混合模拟
号波形 OrCAD/Optimizer
模拟电路优化设计
OrCAD/Probe 信号波形显示分析
根据约束条件，自动调整电路元器件参数，满足电路指标要求。
二、PSpiceA/D支持的元器件类型
(1)基本无源元件，如电阻、电容、电感、传输线等。
在Output File Options栏中选“Calculate small-signal DC gail”。在From Input source栏中填入“Vs”，在To Output栏中填入“V（Vo1，Vo2）”，意思是求传递函数（Vo1-Vo2） /Vs及从Vs 端看进去的输入电阻和从Vo1、Vo2端看进去的输出电阻。
（2）运行Pspice。（3）查看分析结果。
从中可以看出：双端输出的电压放大倍数AV=-121.3 输入电阻Ri=7.33kW 双端输出的输出电阻Ro=18.9kW
4.5.直流特性扫描分析（DC Sweep）
直流分析又称DC分析，就是当电路中某一参数在一定范围内变化时求电路的直流特性。可以利用这一分析作出电路的传输特性曲线、晶体管的输入输出特性曲线等。值得注意的是， DC分析只能用于分析直耦电路，不能分析阻容耦合电路。
2.输出变量的基本格式（1）电路变量的基本格式
V（节点号1[，节点号2]）（2）电流变量的基本格式
I（元器件编号[：引出端名]） 3.输出变量的别名表示（Alias）（1）交流小信号AC分析中的输出变量名。
（2）用元器件引出端名表示的输出变量。
4.2 模拟电路分析计算的基本过程
一、绘制电路图二、特性分析类型确定和参数设置

【教程】PSpice的4种基本仿真分析详解

【教程】PSpice的4种基本仿真分析详解PSpice A/D将直流工作点分析、直流扫描分析、交流扫描分析和瞬态TRAN分析作为4种基本分析类型，每一种电路的模拟分析只能包括上述4种基本分析类型中的一种，但可以同时包括参数分析、蒙特卡罗分析、及温度特性分析等其他类型的分析，现对4种基本分析类型简介如下。

1. 直流扫描分析〔DC Sweep〕直流扫描分析的适用范围：当电路中某一参数〔可定义为自变量〕在一定范围内变化时，对应自变量的每一个取值，计算出电路中的各直流偏压值〔可定义为输出变量〕，并可以应用Probe功能观察输出变量的特性曲线。

例对图1所示电路作直流扫描分析图1〔1〕绘图应用OrCAD/Capture软件绘制好的电路图如图2所示。

图2〔2〕确定分析类型及设置分析参数a) Simulation Setting〔分析类型及参数设置对话框〕的进入•执行菜单命令PSpice/New Simulation Profile，或点击工具按钮，屏幕上弹出New Simulation 〔新的仿真项目设置对话框〕。

如图3所示。

图3•在Name文本框中键入该仿真项目的名字，点击Create按钮，即可进入Simulation Settings〔分析类型及参数设置对话框〕，如图4所示。

图4b〕仿真分析类型分析参数的设置图2所示直流分压电路的仿真类型及参数设置如下〔见图4〕：•Analysis type下拉菜单项选择中“DC Sweep”；•Options下拉菜单项选择中“Primary Sweep”；•Sweep v ariable项选中“V oltage source”，并在Name栏键入“V1”；•Sweep type项选中“Linear”，并在Start栏键入“0”、End栏键入“10”及Increment栏键入“1”。

以上各项填完之后，按确定按钮，即可完成仿真分析类型及分析参数的设置。

另外，如果要修改电路的分析类型或分析参数，可执行菜单命令PSpice/Edit Simulation Profile，或点击工具按钮，在弹出的对话框中作相应修改。

PSPICE仿真流程

PSPICE仿真流程(2013-03—18 23：32：19)采用HSPICE 软件可以在直流到高于100MHz 的微波频率范围内对电路作精确的仿真、分析和优化。

在实际应用中，HSPICE能提供关键性的电路模拟和设计方案，并且应用HSPICE进行电路模拟时，其电路规模仅取决于用户计算机的实际存储器容量。

二、新建设计工程在对应的界面下打开新建工程：2）在出现的页面中要注意对应的选择3）在进行对应的选择后进入仿真电路的设计：将生成的对应的库放置在CADENCE常用的目录中,在仿真电路的工程中放置对应的库文件。

这个地方要注意放置的.olb库应该是PSPICE文件夹下面对应的文件,在该文件的上层中library 中的.olb中的文件是不能进行仿真的，因为这些元件只有.olb,而无网表。

lib。

4）放置对应的元件：对于项目设计中用到的有源器件,需要按照上面的操作方式放置对应的器件,对于电容，电阻电感等分离器件，可以在libraries中选中所有的库，然后在滤波器中键入对应的元件就可以选中对应的器件，点击后进行放置.对分离元件的修改直接在对应的元件上面进行修改:电阻的单位分别为:k m;电容的单位分别为：P n u ；电感的单位分别为：n 及上面的单位只写量级不写单位.5）放置对应的激励源:在LIBRARIES中选中所有的库，然后键入S就可以选中以S开头的库。

然后在对应的库中选中需要的激励源.激励源有两种一种是自己进行编辑、手工绘制的这个对应在库中选择：另外一种是不需要自己进行编辑：该参数的修改可以直接的在需要修改的数值上面就行修改，也可以选定电源然后点击右键后进行对应的修改。

6）放置地符号：地符号就是在对应的source里面选择0的对应的标号.7）直流电源的放置：电源的选择里面应该注意到选择source 然后再选定VDC或者是其它的对应的参考。

8）放置探头：点击对应的探头放置在感兴趣的位置处.6 对仿真进行配置：1）对放置的项目的名称进行设置,也就是设置仿真的名称.2)对仿真进行配置：对仿真的配置主要是对两个对应的选项进行操作,Analysis中的对应操作：这个里面主要对应analysis type 以及的操作，对应扫描频率，需要注意MEG的频率单位.在configuration Files里面要注意category 中应该选择library，在filename 中选择对应的IC的库文件,选定后再选择add as global 按键，然后点击确认就可以了。

Pspice电路仿真智慧树知到答案章节测试2023年广西师范大学

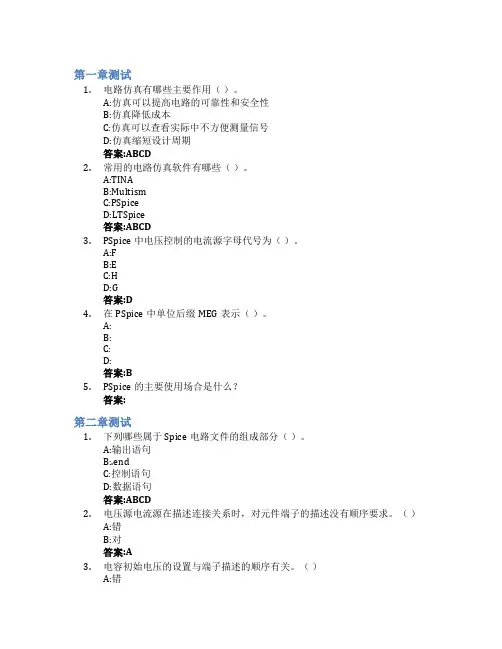

第一章测试1.电路仿真有哪些主要作用（）。

A:仿真可以提高电路的可靠性和安全性B:仿真降低成本C:仿真可以查看实际中不方便测量信号D:仿真缩短设计周期答案:ABCD2.常用的电路仿真软件有哪些（）。

A:TINAB:MultismC:PSpiceD:LTSpice答案:ABCD3.PSpice中电压控制的电流源字母代号为（）。

A:FB:EC:HD:G答案:D4.在PSpice中单位后缀MEG表示（）。

A:B:C:D:答案:B5.PSpice的主要使用场合是什么？答案:第二章测试1.下列哪些属于Spice电路文件的组成部分（）。

A:输出语句B:.endC:控制语句D:数据语句答案:ABCD2.电压源电流源在描述连接关系时，对元件端子的描述没有顺序要求。

（）A:错B:对答案:A3.电容初始电压的设置与端子描述的顺序有关。

（）A:错B:对答案:B4.以下关于直流转移特性分析说法错误的是（）。

A:可以得到从输出变量端口看进去的输出电阻B:使用.TF语句可进行转移特性分析C:可以得到从源端看进去的输入电阻D:可以得到电路的电压放大倍数答案:D5.Spice的输出语句有.plot与.print。

（）A:对B:错答案:A6.以下关于子电路语句说法错误的是（）。

A:子电路定义以.subckt开头，以.ends结尾B:调用后的子电路节点与定义节点需要完全匹配C:可子电路可以循环调用D:子电路调用必须以X开头答案:C7.以下关于模型语句说法正确的是（）。

A:模型定义以.model开头B:MOSFET的元件类型有PMOS与NMOSC:每一种元件模型类型都有特定的名称D:三极管的元件类型有NPN与PNP答案:ABCD第三章测试1.下列关于PSpice原理图绘制说法正确的是（）。

A:水平翻转快捷键为H，垂直翻转快捷键为VB:PSpice中有元件库和符号库区分，元件库中的器件有电学特性，而符号库中的器件没有电学特性C:地通过符号库中的GND放置D:修改器件参数可以直接双击参数值进行修改，也可以从属性窗口进行修改答案:ABD2.从Place/text放置的文字与从Place/Net Alias放置的文字功能相同。

半导体器件特性仿真

实验指导及结果
返回
二极管两端电压波形曲线
实验指导及结果
返回
仿真三极管输出特性时的设置
实验指导及结果
返回
三极管输出特性曲线
实验内容（一）
将电源Vs用VSIN元件代替，并设置合适的元件参数，仿真分析二极管两端的输出波形。
查看Vs设置查看分析设置查看仿真结果
实验内容（二）
三极管特性测试电路如图所示，用PSpice程序仿真分析三极管的输出特性，并估算其电流放大倍数。
ISRC元件
实验说明查看分析设置查看仿真结果
实验报告
记录仿真所得到的二极管伏安特性曲线。记录仿真分析所得到的二极管温度特性曲线，并讨
论温度对二极管伏安特性的影响。
记录仿真分析所得到的二极管输出电压波形。
记录仿真分析所得到的三极管输出特性曲线，并讨论三极管输出特性在不同工作区的特点。
思考题：
用Probe图形后处理程序查看图形时，对于不同的分析设置，其缺省的横坐标是哪个变量？
学习半导体器件特性的仿真分析方法。
实验内容（一）二极管伏安特性测试电路如图所示。输入该电路图，
设置合适的分析方式及参数，用仿真软件PSpice分析二极管的伏安特性。
查看分析设置查看仿真结果
实验内容（一）
在直流分析中设置对温度的内嵌分析，仿真分析二极管在不同温度下的伏安特性。
实验说明查看分析设置查看仿真结果
实验指导及结果
返回
仿真二极管伏安特性时的设置
实验指导及结果
返回
二极管的伏安特性曲线
实验指导及结果
选中
返回
仿真二极管温度特性时的设置
实验指导及结果

PSPICE电路仿真

1.2 发展历程
▪( )
▪ 由美国加州大学伯克莉（）分校电工和计算机科学系分校开发。 ▪ 1972年首次推出。 1983年公司推出可在机上运行的 1（P即代表运行于机的版本）。目前微机上广泛使用的是由美国公司开发并于1984年1月首次推出的。 ▪ 1988年被定为美国国家工业标准。
▪ 目前国际上享有盛誉的模拟电路设计工具都是以为基础实现的，如公司的，公司的，以及公司的等。
2.电路特性的优化设计器件参数的容差和工作环境温度将对电路工作的稳
定性产生影响。传统的电路设计方法，很难对这种影响进行全面的分析和了解，因而也就很难实现电路的优化设计。技术中的温度分析和统计分析功能，既可以分析各种恶劣温度条件下的电路特性，也可以对器件容差的影响进行全面的计算分析。其内容包括：① 对不同的容差特性进行规定次数的跟踪分析（蒙特卡罗分析）； ②单独分析每一器件容差对电路的影响量（灵敏度分析）；③分析全体器件容差对电路性能的最大影响量（最坏情况分析）。采用统计分析方法，便于确定最佳元件参数、最佳电路结构以及适当的系统稳定裕度，真正做到电路的优化设计。
1.2.1 软件简介
是由发展而来的用于微机系列的通用电路分析程序。
能进行模拟电路分析、数字电路分析和模拟数字混合电路分析。现已成为微机级电路模拟标准软件。 5.0及以前的版本都为版，而 5.1及以后的各种版本均为窗口版。软件分为工业版( )和教学版( )。
1.2.2 软件
1998年1月公司与公司合并，称为公司。两公司强强联合后，相继推出一系列基于机的软件系统。
1.4 程序项组成
（1）图ቤተ መጻሕፍቲ ባይዱ编辑程序
的输入基本上是以电路原理图和网单文件两种形式。电路元器件符号库中备有绘电原理图所需的元器件符号，用户从符号图形库中调出所需的电路元器件符号，组成电路图，由原理图编辑器自动将原理图转化为电路网单文件，并标上节点号，提供给仿真工具进行仿真。如果用户熟悉仿真程序的输入语言，又没有将原理图存档的需求也可以直接输入电路网单文件。

电子技术学实验二二极管特性PSPICE仿真实验

实验二二极管特性PSPICE仿真实验一、实验目的1. 掌握Pspice中电路图的输入和编辑方法；2. 学习Pspice中直流扫描设置、仿真、波形查看的方法；3. 进一步理解二极管、稳压二极管的工作原理，伏安特性；4. 学习负载线的画法、静态工作点的测量方法；5. 学习二极管工作时直流电阻及交流电阻的求法。

二、概述二极管是一种应用广泛的电路器件，它的工作原理是基于PN结的单向导电性。

当二极管加正向偏置时导通，有较大的电流，电阻小；当二极管加反向偏置时电流很小，电阻大。

二极管两端的电压和流过二极管的电流之间的关系称为二极管的伏安特性。

二极管特性可以应用晶体管特性图示仪、实验测量及Pspice仿真三种方法来获得，本实验应用第三种方法来方法二极管的伏安特性，二极管的伏安特性如图1所示。

图 1 二极管伏安特性二极管伏安特性包括正向特性、反向特性和反向击穿特性。

二极管正向导通时，其电流和电压的大小由正向特性确定。

由图2可确定二极管的工作点。

如图2所示，根据闭合电路的欧姆定律可得：D S D I R U U ⋅−=由于Us 和R 为常量，上式描述的U D -I D 关系是一条不通过坐标原点的直线。

将该直线叠加到二极管的正向特性曲线上，两者的交点就是二极管的工作点。

图 2 二极管的工作点稳压二极管也是一种二极管，但稳压二极管应用于反向偏置；通过稳压二极管伏安特性的仿真练习，进一步理解它的特性。

三、实验设备1. 计算机；2．ORCAD 10.5 软件；3. ORCAD 10.5培训教程（电子版）洪永思编；4. PSpice-A brief primer Univesity of pennsylvania (电子版)5. D1N914二极管模型、D1N4731稳压二极管模型。

四、预习要求1. 阅读ORCAD 10.5培训教程及Pspice-A brief primer 资料；2. 复习教材中第一章二极管一节的理论课程内容；3. 学习有关二极管直流负载线、工作点、直流电阻、交流电阻的概念。

半导体设备仿真与性能预测考核试卷

A.热效应
B.光照
C.电压过高
D.电流过大
（）
11.半导体器件仿真中的瞬态分析主要关注（）
A.稳态特性
B.频率响应
C.时间响应
D.参数变化
（）
12.以下哪种方法可以用于提高半导体器件的性能预测准确性？（）
A.提高仿真模型精确度
B.增加实验测试
C.减少仿真时间
D.使用简化的电路模型
（）
13.在半导体工艺中，以下哪个步骤对器件性能影响最大？（）
A.电子迁移率
B.载流子浓度
C.介电常数
D.折射率
（）
8.下列哪个软件主要用于半导体器件的仿真？（）
A. AutoCAD
B. SPICE
C. MATLAB
D. PSpice
（）
9.在半导体器件仿真中，以下哪个参数用于描述载流子的浓度？（）
A.电阻率
B.介电常数
C.载流子浓度
D.电子迁移率
（）
10.以下哪种现象在半导体器件中可能会导致性能退化？（）
A.热噪声模型
B.散粒噪声模型
C.闪烁噪声模型
D.所有上述
（）
17.以下哪种方法可以降低半导体器件的功耗？（")
A.提高工作电压
B.减小电流
C.降低工作频率
D.增大器件尺寸
（）
18.以下哪个参数对MOSFET的亚阈值摆幅影响最大？（）
A.通道长度
B.通道宽度
C.沟道掺杂浓度
D.栅氧化层厚度
（）
19.以下哪个因素可能导致半导体器件的漏电流增大？（）
A.优化器件设计
B.改善材料性能
C.增强散热措施
D.提高工作电压

模电实验报告 1 PSpice 半导体器件特性仿真 zhaishuo

实验报告专业：姓名：学号：日期：桌号：课程名称：模拟电子技术基础实验指导老师：蔡忠法成绩：________________ 实验名称：半导体器件特性仿真一、实验目的1. 掌握PSpice软件的使用。

2. 学习半导体器件特性的仿真分析方法。

二、实验内容1. 仿真分析二极管的伏安特性。

2. 仿真分析二极管的温度特性。

3. 仿真分析二极管两端的输出波形。

4. 分析仿真分析三极管的输出特性。

三、实验电路和实验结果1. 仿真分析二极管的伏安特性。

仿真电路：R1D3D1N4148仿真结果：V(D3:1)-120V-100V -80V -60V-40V -20V -0V 20VI(D3)-100mA-50mA-0mAV(D3:1)0V0.1V0.2V0.3V0.4V0.5V0.6V0.7V0.8V0.9V1.0VI(D3)0A 20mA40mA仿真结果分析：二极管的伏安特性曲线如图所示。

当反向电压小于100V 时，二极管反向截止；当正向电压大于0.5V 时，二级管导通。

2. 仿真分析二极管的温度特性。

仿真电路：R1D3D1N4148仿真结果：V(D3:1)0V0.1V0.2V0.3V0.4V0.5V0.6V0.7V0.8V0.9V1.0VI(D3)0A 25mA仿真结果分析：当电压一定时，通过二极管的电流随温度增加而增加。

3. 仿真分析二极管两端的输出波形。

仿真电路：R1VOFF = 0V仿真结果：Time0s0.2ms0.4ms0.6ms0.8ms1.0ms1.2ms1.4ms1.6ms1.8ms2.0msV(OUT)-10V-5V0V5V仿真结果分析：通过二极管的波形如图所示，当正向导通时，输出电压基本等于0V ；当二极管反向截止时，输出电压与开路电压相等。

4. 分析仿真分析三极管的输出特性。

仿真电路：Rc仿真结果：20mA10mA0A0V5V10V15V20V25V30V35V40V45V50V IC(Q1)V(Q1:c)- V(Q1:e)仿真结果分析：三极管输出特性曲线如图所示。

现代半导体器件与仿真实验报告

现代半导体器件与仿真作业实验报告实验1：利用模型仿真电容性能1．实验目的：建立模型仿真电容性能，掌握电容。

2．实验要求：利用pspice建立模型仿真电容性能。

3. 实验步骤：Step1:打开pspice，建立新文档，输入代码，建立模型，设置VC1，VC2，TC1，TC2（电容的一阶二阶电压，温度系数）为0.001,0.002,0.005,0.015，以及电容倍乘系数为1.5。

Step2:保存文档文件为XXXXX.cir文件，并运行，模拟run。

Step3：打开图表，观察各个曲线，与预期结果进行对比分析。

（电流随时间变化）（电容两端电压随时间的变化）4.实验心得：通过对电容模型的模拟仿真，基本熟练掌握利用pspice建立电子元件并进行仿真观察其电路特性，对电容的电路特性也有了更为直观的了解。

实验2：自建电容模型并仿真电容性能1.实验目的：建立电容模型，仿真电容性能。

2.实验要求：建立电容模型并在pspice中仿真电容性能。

3.实验过程：Step1：输入代码：******CAPMODEL***********************.subckt differs 1 3Rin 1 0 1MEGE1 5 0 1 0 1Ctime 5 6 0.25NRtime 6 7 1KR2 6 0 1GE2 7 0 6 0 -1GEout 8 0 7 0 1R3 3 0 1GRout 8 3 1K.ends differs*****************.subckt cpip n1 n2 PARAMS:l=10u w=10u pt=27.param ere0=1.0996e-12 tox=1.0e-6.param ptc1=2.09e-05 ptc2=3.72e-08 pvc1=-7.72e-05 pvc2=-9.12e-06 .param tfac={1.0+ptc1*(pt-25.0)+ptc2*(pt-25.0)*(pt-25.0)}E1 vfac 0 value={1+pvc1*(v(n2,n1))+pvc2*v(n2,n1)*v(n2,n1)}*R2 vfac 0 100megE2 cvalue 0 value={ere0*l*w/tox*V(vfac)*tfac}*R3 cvalue 0 100megE3 n3 0 n1 n2 1X00 n3 n4 differsR1 n4 0 100MEGGvalue n1 n2 value={V(cvalue,0)*V(n4,0)}.ends cpip***********************************X01 1 0 cpip PARAMS:l=20u w=20u pt=27VCC 1 0 PULSE(0 1 0 0 0 1ms 2ms).TRAN 0 10ms.OP.PROBE.endStep2：另存为cir文件，在pspice中打开，点击运行。

[电路与模拟电子电路PSpice仿真分析及设计 (1)[34页]

• 经过25年的发展和应用，OrCAD/PSpice 实际上已成pice支持的元器件类型与电路分析特性
• 1．OrCAD/PSpice支持的元器件类型 • 2．OrCAD/PSpice 分析的电路特性 • 3．OrCAD/PSpice软件包的软件模块 • 4．OrCAD/PSpice电路模拟的基本步骤
第1章
概论
杨维明，谌雨章
1.1 传统的电子电路设计
• 传统的电路设计过程主要有三个过程：(1)设计人员根据实际需要及具体要求提出设计指标；(2)参考有关资料并凭借经验，初步确定电路方案和元器件参数；(3)将电路及元器件模型进行简化，根据已知的参数对电路指标进行检验。检验的方法多采用解析法、物理模拟法或二者结合法。
• OrCAD软件覆盖了电子设计中的4项核心任务：电路原理图输入及器件信息管理系统OrCAD/Capture CIS，模拟、数字及模拟/数字混合电路分析与优化设计 OrCAD/Pspice A/D ，可编程逻辑设计 OrCAD/Express Plus ，印刷电路板（ PCB ）设计 OrCAD/Layout Plus。
能进行模拟电路分析、数字电路分析和模拟数字混合电路分析。现已成为微机级电路模拟标准软件。
PSpice5.0及以前的版本都为DOS版，而PSpice 5.1及以后的各种版本均为窗口版。
PSpice软件分为工业版(Production Version)和教学版 (Evaluation Version)。
1.3.1 SPICE发展历程
• 1998年1月MicroSim公司与OrCAD公司合并，称为 OrCAD公司。两公司强强联合后，相继推出一系列基于PC机的EDA软件系统。

Pspice简介及其实验仿真

1 PSPICE软件的简介与使用1.1 PSPICE的发展与现状根据实际电路（或系统）建立模型，通过对模型的计算机分析、研究和试验以达到研制和开发实际电路（或系统）的目的，这一过程，称为计算机仿真（Simulation）的高效、高精度、高经济性和高可靠性，因此倍受业界喜爱。

在设计或分析各类开关电源时,计算机仿真起了重要的作用。

数字仿真手段可用以检验设计的系统是否满足性能要求。

应用数字仿真可以减少电路实验的工作,与电路实验相比,计算机仿真所需时间要少得多,并可以更全面、更完整地进行,以期改进设计质量。

目前流行的许多著名软件如PSpice、Icape等，它们各自都有其本身的特点。

而随着Windows的全面普及，PSpice推出了Windows版本，用户不用象DOS版那样输入数据网表文件，而是图形化，只需选择相应的元器件的图标代号，然后使用线连接就可以自动生成数据网表文件，整个过程变得直观简单。

因此它已广泛应用于电力电子电路（或系统）的分析中。

用于模拟电路仿真的SPICE（Simulation Program with Integrated Circuit Emphasis）软件于1972年由美国加州大学伯克利分校的计算机辅助设计小组利用FORTRAN语言开发而成，主要用于大规模集成电路的计算机辅助设计。

SPICE 的正式实用版SPICE 2G在1975年正式推出，但是该程序的运行环境至少为小型机。

1985年，加州大学伯克利分校用C语言对SPICE软件进行了改写，1988年SPICE被定为美国国家工业标准。

与此同时，各种以SPICE为核心的商用模拟电路仿真软件，在SPICE的基础上做了大量实用化工作，从而使SPICE成为最为流行的电子电路仿真软件。

PSPICE则是由美国Microsim公司在SPICE 2G版本的基础上升级并用于PC 机上的SPICE版本，其中采用自由格式语言的5.0版本自80年代以来在我国得到广泛应用，并且从6.0版本开始引入图形界面。

PSPICE仿真方法

(1)、直流独立源 (直流分析，交流分析，瞬态分析起作用）
Vyyyyyyy +node -node 电压值 Iyyyyyyy +node -node 电流值
(2)、交流独立源 (仅交流分析起作用，直流分析与瞬态分析不起作用）
Vyyyyyyy +node -node <幅度值 <相位值>> Iyyyyyyy +node -node <幅度值 <相位值>> 幅度值: 隐含值=1V （1A）相位值：隐含值=0度
2010-10-22
dd dd
Mp1
out
Inv 子电路名
in
Mn1
out
0 子电路 dd
out1
xinv1
out2
xinv2
out3
xinv3
out4
xinv4 xinv5
Vdd 0 out5
Vin
子电路调用名 Vin out1
8
6、写出网表、
子电路描述
*
电路网表描述
分析输出
注：SPICE中有关RLC的其它描述非线性电感电容电阻，传输线，互感，温度系数，初始条件
13 2010-10-22
4、MOS管：
Myyyyyyy D端 G端 S端 B端模型名 W=值 L=值 AD= 值 AS=值 PD=值 PS=值
mn1 out in 0 0 nmos w=0.36u l=0.24u ad=0.2736p as=0.2736p pd=1.8u ps=1.8u
10 2010-10-22
4.3 PSPICE的数与单位的数与单位
常用数量级： f 飞 10-15 p 皮 10-12 n 纳 10-9 u 微 10-6 m 毫 10-3 K 千 MEG 兆 G 吉默认物理单位电压：电压：V 电流：电流：A 频率：频率：Hz 电阻：电阻：电容：电容：F 电感：电感：H 角度：角度：deg

第3讲电路特性仿真(Pspice)

立电流源、电压控制开关和电流控制开关、二极管、双极立电流源、电压控制开关和电流控制开关、二极管、晶体管共5类元器件参数的灵敏度，并将计算结果自动存类元器件参数的灵敏度，
输出文件中。数据文件。入.OUT输出文件中。本项分析不涉及输出文件中本项分析不涉及PROBE数据文件。数据文件需要注意的是对一般规模的电路，需要注意的是对一般规模的电路，灵敏度分析产生输出文件中包含的数据量将很大。的.OUT输出文件中包含的数据量将很大。输出文件中包含的数据量将很大
第3讲电路特性仿真
输出详细的基本工作点信息
一般选项设置
计算直流传输特性
进行直流灵敏度分析
第3讲电路特性仿真
直流灵敏度分析：直流灵敏度分析：虽然电路特性完全取决于电路中的元器件取值，但是对电路中不同的元器件，件取值，但是对电路中不同的元器件，即使其变化的幅度（或变化比例）相同，引起电路特性的变化不会完全相同。或变化比例）相同，引起电路特性的变化不会完全相同。灵敏度分析的作用就是定量分析、灵敏度分析的作用就是定量分析、比较电路特性对每个电路元器件参数的灵敏程度。路元器件参数的灵敏程度。Pspice中直流灵敏度分析的作中直流灵敏度分析的作用是分析指定的节点电压对电路中电阻、独立电压源和独指定的节点电压对电路中电阻、
PSpice/Optimizer 模拟电路优化设计
第3讲电路特性仿真
三、PSpice仿真分析的四种基本类型 PSpice仿真分析的四种基本类型
基本工作点分析Bias point（BPD）：计算电路的直流偏基本工作点分析计算电路的直流偏置状态。置状态。直流扫描分析DC Sweep （DC）：当电路中某一参数）：当电路中某一参数直流扫描分析）：称为自变量）在一定范围内变化时，（称为自变量）在一定范围内变化时，对自变量的每一个取值，计算电路的直流偏置特性（称为输出变量）。个取值，计算电路的直流偏置特性（称为输出变量）。交流/噪声分析）：作用是计算电交流噪声分析AC Sweep/Noise （AC）：作用是计算电噪声分析）：路的交流小信号频率响应特性。路的交流小信号频率响应特性。瞬态分析Time Domain(Transient) （TD）：在给定输入）：在给定输入瞬态分析）：激励信号作用下，计算电路输出端的瞬态响应。激励信号作用下，计算电路输出端的瞬态响应。

基于PSpice软件的二极管电路仿真

基于PSpice软件的二极管电路仿真一、实验目的1.掌握PSPICE软件中工程的建立方法。

2.掌握PSPICE软件中电路图的输入和编辑方法。

3.简单学习PSPICE软件中DC扫描的设置、仿真和波形查看方法。

二、实验工具1.PC机2.OrCAD 16.5软件三、实验要求1.熟悉PSPICE软件的安装及操作界面。

2.学会使用PSPICE软件对二极管进行简单的DC扫描仿真。

四、实验步骤1.打开PSPICE软件，界面如下图1.1所示。

图1.1 软件界面2.新建一个Diode工程，如下图1.2所示.图1.2 新建工程工程名为Diode，在Create a New Project Using中选择Analog or Mixed A/D项，该项表示模拟或数字混合仿真，其余三项不能用于模拟仿真。

然后，点击OK进行下一步。

3.下一步会弹出图1.3的对话框，新建一个为空的工程。

图1.3 空的工程4.点击OK，即进入电路图编辑的界面，如图1.4所示。

图1.4 电路图编辑界面在界面中，包含了绘图窗口、信息查看窗口和项目管理视图，项目管理视图如图1.5所示。

图1.5 项目管理视图在该界面中，我们可以进行各种电路图的编辑。

5.在编辑电路图之前，我们需要添加器件库。

在Capture中鼠标点击绘图窗口，点击绘图窗口的图标，即会弹出加载器件库的对话框，如图1.6所示。

图1.6 器件加载在器件加载对话框中，我们选中所有器件库，即可添加各种元器件。

6.进行简单的电路图绘制及编辑，绘制、编辑后的电路图如下图1.7所示。

图1.7 电路图电路图中，电源V1电压为0V，电阻R1阻值为10欧姆，D1为一个二极管。

器件的使用情况如下表1.1所示。

表1.1 器件使用情况元件元件库元件种类元件设定D1N4002eval.olb硅二极管V1source.olb直流电源DC=0V0capsym.olb接地元件R analog.olb电阻元件R=107.保存之前的各项编辑及设置，然后进行DC Sweep直流扫描分析。

OrCADPspice仿真分析功能介绍全解

分析类型
直流工作点分析(Bias Point) 瞬态分析 (Time Domain Transient) 直流扫描分析(DC Sweep) 交流扫描分析和噪声分析(AC Sweep/Noise Analysis) 参数扫描分析(Parametric Sweep) 温度分析(Temperature Sweep) 灵敏度分析(Sensitivity) 蒙特卡罗分析与最坏情况分析(Monte Carlo/Worst Case)
图1 分析类型设置
直流扫描分析加载基本偏置点保存基本偏置点交流扫描分析蒙特卡罗分析与最坏情况分析显示输出基本偏置点的偏置信息参数扫描分析灵敏度分析温度分析传输特性分析
瞬态分析
1、直流工作点分析(Bias Point)
电子电路中通常含有非线性元件(如二极管、三极管)，其参数取决于工作点。这个工作点称做基本偏置点或静态工作点，因此直流工作点分析也叫基本偏置点分析或静态工作点分析。直流工作点分析是在电路中把电感看成短路、电容看成开路的情况下，计算电路的静态工作点。 PSpice在进行直流扫描分析或传输特性分析时需计算出直流工作点，以便计算非线性元件的小信号参数。
扫描变量类型
扫描方式
直流扫描分析的参数设置对话框
类别扫描变量类型扫描方式
参数名 Voltage Soure Temperater Current Soure Model Parameter Global Parameter Linear Octave 电压源温度电流源模型参数全局参数
瞬态分析的参数
3、直流扫描分析(DC Sweep)
直流扫描分析是指在指定的范围内，某一个(或两个)独立源或其他电路元件参数步进变化时，计算电路直流输出变量的相应的变化曲线。直流扫描分析采取使设定电路中某一参数(称为自变量)在一定范围内变化，然后对自变量的每一个取值，计算电路的直流偏置特性(称为输出变量)的分析过程。直流扫描分析允许独立电源或其他点参量按照指定规律变化，从而实现电路特性的研究。

半导体器件模拟仿真资料

半导体器件模型与仿真
Semiconductor Device Models and Simulation
平时：30% 上机+考试：70%
内容大纲一、半导体仿真概述二、半导体器件仿真软件使用三、 Diode器件仿真四、BJT器件仿真五、半导体工艺仿真软件使用六、MOS工艺及器件仿真七、总结与复习
2. 熟悉并学会使用器件仿真软件（1）学习如何用仿真语句编写器件的结构特征信息（2）学习如何使用atlas器件仿真器进行电学特性仿真
3. 对半导体工艺仿真及器件仿真中所用到的模型加以了解
4*. 利用工艺器件仿真软件，培养和锻炼工艺流程设计和新器件开发设计等方面的技能。
6. 半导体器件仿真的历史发展
输入端
工艺指令如扩散等
仿真系统
athena 工艺仿真器
命令方式输入-复杂费力
输入端
材料定义、结构定义指令
等价
输入端
devedit 结构编辑器
图形界面操作-简易方便
输入端
外部指令如偏压等
*.str 结构文件
输出端/输入端
输出端
*.log文件包含器件在指定工作条件下的工作特性。
atlas 器件仿真器
1969年： D．P．Kennedy和R.R.O’Brien第一个用二维数值方法研究了JFET。 J．W．Slotboom用二维数值方法研究了晶体管的DC特性。
从此以后，大量文章报导了二维数值分析在不同情况和不同器件中的应用。相应地也有各种成熟的模拟软件，如CADDET和 MINIMOS等。
7. 可选择的工艺及器件仿真工具简介
Sentaurus TCAD Sentaurus Process 整合了： ⑴Avanti 公司的Tsuprem系列工艺级仿真工具（Tsupremⅰ，Tsupremⅱ， Tsupremⅲ 只能进行一维仿真，到了第四代的商业版Tsuprem4能够完成二维模拟）以及Taurus Process 系列工艺级仿真工具； (2)ISE Integrated Systems Engineering公司的ISE TCAD 工艺级仿真工具Dios（二维） FLOOPS-ISE（三维）以及 Ligament（工艺流程编辑）系列工具，将一维、二维和三维仿真集成于同一平台。
