锌的电积
锌电积一种“烧板”的原因分析及处理
锌电积一种“烧板”的原因分析及处理文章阐述一种锌电积“烧板”的特征,并详细分析“烧板”产生的原因,结合生产实际提出处理措施。
标签:锌电积;有机物;烧板前言锌电解沉积是湿法炼锌系统的末端,是将净化后的硫酸锌溶液(新液)送入电解槽内通以直流电在阴极上析出金属锌(阴极锌),通过下面反应式进行反应:ZnSO4+H2O=Zn↓+H2SO4+1/2O2↑当电解溶液内存在杂质时析出的阴极锌会在杂质作用下重新溶解到液体内,并放出氢气,我们称之为阴极锌的返溶,俗称“烧板”。
[1]电积过程大面积”烧板”使得阴极锌产量下降,直流电单耗升高,大量电能损失,资源浪费,也使生产成本增加。
因此,需要严加控制“烧板”发生。
1 “烧板”发生及其特征2014年下半年净化工序更改除钴工艺,由原来的锌粉两段高温锑盐除钴更改为β-萘酚除钴工艺。
除钴工艺的优化大幅降低了锌粉和蒸汽消耗,按年产10万吨锌计算,年生产成本节约近1000万。
但新工艺运行以来,电解工序先后出现4次阴极锌大面积“烧板”事故,“烧板”时间一般持续3-5天,最长可达半月之久。
这几次发生的“烧板”事故与过去都不同。
表现为阴极锌大面积针眼,背面发黑,透酸严重,电解槽内出现大量白色泡沫且厂房内酸雾很浓。
阴极锌的边缘和中间出现局部返溶。
在阴极锌板面的中间出现3-5厘米不等的窟窿,板面出现反复析锌,表面形成年轮状。
在未返溶部分,致密度非常好,板面光亮,熔铸直产率也比较高。
2 原因分析(1)由于烧板的初期存在针眼和透酸,因此,曾怀疑常规元素超标导致,于是对新液和废液内的常规元素进行分析。
从表1可以看出常规元素除氯根外都在合格范围内,特别是对电解影响比较大的砷、锑、锗等含量都比较低,氯根基本不会对阴极锌板面产生影响,因此,可以排出常规元素影响。
(2)排除常规元素后,我们将关注的重点落在系统内添加的有机物上。
且这几次的“烧板”与资料内介绍的有机物烧板特征相似,如阴极锌下部和边缘有返溶现象,现场酸雾突起,槽内沸腾泛白等[2]。
锌的电积
锌的电积-杂质在电积过程中的行为及质量控制在阴极上放电的杂质离子在阴极区,杂质对电解过程的影响主要取决于它们的析出电位和氢在其上的超电压。
所有能够在阴极上放电的离子都有一个共同点,即它们的析出电位总比锌正,有些杂质的还原电位是正值,有的虽然和锌一样也是负值,但绝对值比较小。
虽然这些杂质都能够在阴极析出,并给电解生产造成不利的影响,但是,不同杂质所造成的影响却不完全相同。
造成这种差异的主要原因是氢与不同金属的结合力存在着很大的差别,因此,可以根据氢在其上超电压的大小及氢化物的稳定程度将这类杂质分为以下三组。
A 铅、镉、锡、铋等金属离子铅和镉离子经常存在于工业锌电解液中,而锡和铋则不多见,只有在某些特殊情况下才会进入溶液。
杂质铅主要来自阳极板,而镉则来自精矿。
当溶液中的这些杂质离子浓度很高时,会由于锌和这些杂质金属组成微电池而有加大锌的溶解趋势。
B 钴、镍、铜等金属离子这几种金属的共同点是氢在其上析出时的超电压都不同。
由于它们也是属于析出电位较锌为正的这一类杂质,因而按照热力学规定,它们将在阴极上较锌先析出,这点是和第一组铅、镉、锡、铋等金属的沉积情况相似。
但是,它们在阴极表面上沉积下来之后,金属锌却不会在其上析出而将它们加以覆盖。
在这类杂质沉积的地方只会发生氢的放电。
这是由于氢在这里析出的超电压较低,其析出电位比锌的放电电位高(负数绝对值较小)的缘故。
如果电解液中存在着一定浓度的这类杂质,就会给电解过程造成很大的干扰,这时在阴极片上将出现各种各样的孔洞,产生烧板现象。
C 锗、砷、锑等杂质元素这组杂质元素具有前两组元素所没有的独特行为,它们在阴极上放电后能生成氢化物,并且,这些氢化物易于分解和挥发气体。
锗是正电性金属,因而它易于在阴极上放电沉积,又由于氢在其上析出的超电压不高,所以继之而来的将是氢离子的放电,同时产生活性氢原子,这两种原子进一步结合就生成了锗化氢气体。
如果锗化氢在形成后能像氢气和氧气那样立即逸出,就不会给电解作业带来多大的危害,因为工业电解液中锗的含量一般都是非常微小的。

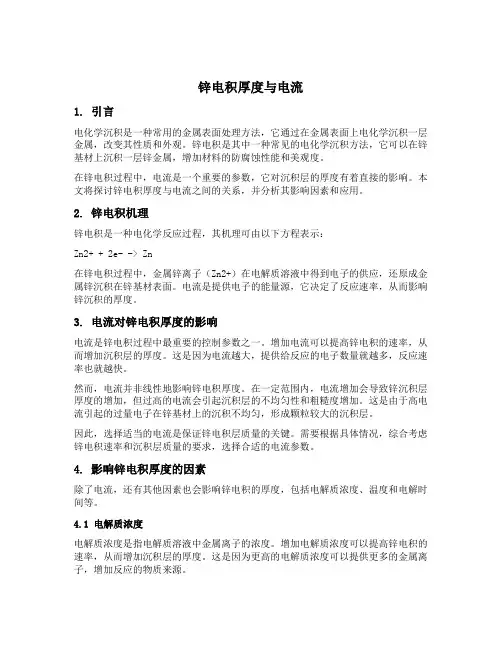

锌电积厚度与电流
锌电积厚度与电流1. 引言电化学沉积是一种常用的金属表面处理方法,它通过在金属表面上电化学沉积一层金属,改变其性质和外观。
锌电积是其中一种常见的电化学沉积方法,它可以在锌基材上沉积一层锌金属,增加材料的防腐蚀性能和美观度。
在锌电积过程中,电流是一个重要的参数,它对沉积层的厚度有着直接的影响。
本文将探讨锌电积厚度与电流之间的关系,并分析其影响因素和应用。
2. 锌电积机理锌电积是一种电化学反应过程,其机理可由以下方程表示:Zn2+ + 2e- -> Zn在锌电积过程中,金属锌离子(Zn2+)在电解质溶液中得到电子的供应,还原成金属锌沉积在锌基材表面。
电流是提供电子的能量源,它决定了反应速率,从而影响锌沉积的厚度。
3. 电流对锌电积厚度的影响电流是锌电积过程中最重要的控制参数之一。
增加电流可以提高锌电积的速率,从而增加沉积层的厚度。
这是因为电流越大,提供给反应的电子数量就越多,反应速率也就越快。
然而,电流并非线性地影响锌电积厚度。
在一定范围内,电流增加会导致锌沉积层厚度的增加,但过高的电流会引起沉积层的不均匀性和粗糙度增加。
这是由于高电流引起的过量电子在锌基材上的沉积不均匀,形成颗粒较大的沉积层。
因此,选择适当的电流是保证锌电积层质量的关键。
需要根据具体情况,综合考虑锌电积速率和沉积层质量的要求,选择合适的电流参数。
4. 影响锌电积厚度的因素除了电流,还有其他因素也会影响锌电积的厚度,包括电解质浓度、温度和电解时间等。
4.1 电解质浓度电解质浓度是指电解质溶液中金属离子的浓度。
增加电解质浓度可以提高锌电积的速率,从而增加沉积层的厚度。
这是因为更高的电解质浓度可以提供更多的金属离子,增加反应的物质来源。
然而,电解质浓度过高也会导致沉积层的不均匀性和粗糙度增加,类似于电流过高的情况。
因此,需要根据具体情况选择合适的电解质浓度。
4.2 温度温度对锌电积过程也有着显著影响。
提高温度可以加快反应速率,增加沉积层的厚度。
硫酸锌水溶液的电积过程
硫酸锌水溶液的电积过程一、实验目的通过锌电积的实验过程,了解电积有关的仪器设备及操作,掌握槽电压、电流密度、电流效率以及电能消耗的测试与计算方法。
二、基本原理锌电积一般采用Pb-Ag( 1%)合金作阳极,纯铝板作阴极,以酸性硫酸锌溶液作电解液。
当通以直流电时,阴、阳极发生以下电化学反应:阴极 Zn 2++2e=Zn E o =-0.763V阳极 H 2O-2e=1/2O 2+2H + E o =-1.229V总反应 2221Zn H O Zn 2H O 2+++=++直流电三、实验方法、试剂和仪器设备实验方法如图示:试剂:硫酸锌,硫酸,铝板,铅板,抽水泵仪器设备:直流稳压稳流电源,万用电表,电解槽四、实验操作步骤1、先将铝阴极置于天平称重并记下重量,然后将铝阴极放入电解槽内,取出测量其浸入溶液的实际尺寸并计算面积,再根据已确定的铝阴极电流密度计算出所需电流强度。
2、接线:将直流稳压稳流电源、电解槽、阴阳极等仪器联结好,即可通电,并记下通电起始时间、电流强度及槽电压。
3、通电开始实验正常进行,可按规定项目进行记录。
4、电解进行30~45分钟实验结束,关闭所有电源。
同时取出铝阴极置于沸水中置2分钟,以除去硫酸盐结晶,然后放入烘箱烘干再取出称重,记下电解后阴极的重量。
五、安全措施及应注意的事项1、线路联结必须严格按操作步骤进行,经检查后方可通电,否则易损坏仪器设备并造成实验中断。
2、实验过程中,不得任意摆弄仪器开关、旋钮以及各接触点,以免因接触不良断电影响实验。
3、如遇仪器设备发生故障或因接触不良而引起断电,应立即报告认真检查原因及时处理。
六、数据的整理与分析1、记录内容:实验日期、题目名称A 、技术条件:a 、温度:室温b 、阴极面积: m 2c 、阴极电流密度:D K = 350~500A/m 2d 、电流强度: Ae 、同名极距:4~6cmf 、电解液成分(g/L):硫酸锌 0.75~0.8mol/L ,硫酸 1.0mol/LB 、电解前后铝阴极重量的变化。
降低电积锌直流电耗分析
降低电积锌直流电耗分析传统的湿法炼锌过程中,电积能耗直接影响冶炼的生产成本。
锌电积直流电耗受各种因素影响,联系当前生产实践分析了这些影响因素,并提出了相应的解决方法及节电措施。
湿法炼锌是在低温(25-250℃)及水溶液中进行的冶金过程。
目前,世界上锌产量的80%以上都是采用湿法工艺生产的。
在湿法炼锌工艺中,电积是主要的耗电工序,其电耗占整个工艺能耗的70%以上,因此,降低电积电耗,对于湿法炼锌厂降低生产成本有着积极的意义。
锌电积电耗锌电积电耗主要包括交流电耗和直流电耗2部分。
交流电耗主要发生在循环酸泵、冷却塔风机、掏槽真空泵等机械设备上,其在锌电积系统中占总能耗的比例仅为3%-4%,因此,电积电耗以直流电耗为主。
在锌电积过程中,析出1t阴极锌需要的电能为:W=U×103/Q·η(1)式中W-直流电耗,kW·h/t;U-槽电压V,η-电流效率%,q-锌的电化当量, 1.219.5g。
A·h)。
从。
1)式可以看出,锌电积电耗与槽电压成正比,与电流效率成反比。
因此,要降低锌电积电耗,必须降低槽电压或提高电流效率。
锌电积的节能措施降低槽电压槽电压对锌电积的电能消耗有重要影响。
电积过程中槽电压的情况见表1由表1可以看出,一个电解槽的电压降(U)由硫酸锌分解电压(U分)。
电积液电阻电压降(U液)。
阴、阳极电阻电压降(U极)。
接触点上电压降(U 接)。
阳极泥电压降(U泥)阳极泥等5项组成即:U=U分+U液+U极+U接+U泥。
(2)式(2)表明,通过降低分解电压和电阻电压,可以降低槽电压。
降低硫酸锌的分解电压硫酸锌分解电压由理论分解电压。
E理)、阴极超电压(η阴)和阳极超电压(η阳)组成,如下式:U=)()(1303.2)([)]()(1303.2)0([222Zn Zn ga FRT Zn E O OH ga F RT E o o ηη++-+++=)()()](1303.2)([)](1303.2)([222ZN O Zn ga FRT Zn E OH ga F RT O E o o ηη+++-++。
锌电积过程中直流电单耗较高的原因分析与处理措施
锌电积过程中直流电单耗较高的原因分析与处理措施摘要:现代锌冶金的生产方法主要为湿法炼锌。
湿法炼锌是对ZnSO4和H2SO4的水溶液在通以直流电的作用下锌由溶液析出至阴极板,获得电积锌。
湿法炼锌具有生产规模大、能耗相对较低、环保指标较好、自动化程度较高、有利于综合回收有价金属等优点而得到迅速发展。
湿法炼锌电解过程是电解液在直流电作用下析出锌的电化学反应过程,锌电解过程的电能消耗占整个湿法炼锌电能能耗的80%以上。
因此,降低直流电单耗刻不容缓,本文就锌电积氧压浸出工艺过程中电耗高的原因及降低电耗的措施作以综述。
关键词:锌电积;直流电单耗;阳极板;电效工厂采用锌电积氧压浸出工艺,主要生产工序包括:磨矿、氧压浸出、酸中和、压滤除铁、净化除杂、锌电积、成品铸型、硫回收、综合回收等。
锌电积采用3.2m2大极板,所用剥锌机、洗刷机、多功能行车等设备,自动化、智能化程度较高。
一、锌电积过程直流电单耗较高的原因分析:直流电单耗是指:每析出一吨锌所用的直流电量;锌电积过程直流电的作用主要用于析出锌,有一小部分转化为热能,因此要降低直流电单耗就要尽可能的使直流电作用于析出锌,减少转化为热能的部分。
(1)建立生产车间时,厂内变电所供电机组与电积车间电解槽之间距离较远,造成电解槽供电母排距离较长。
在酸性条件下母排极易产生结晶,造成一部分电能在输送过程转化为热能而有所损耗。
(2)槽内极板状况:如果在装槽时阴极板弯板、带锌角板、绝缘条脱落板进入槽内,阴阳极接触短路。
在损坏极板的情况下电能转化为热能,增加直流电单耗。
(3)电解槽槽壁结晶主要成分为CaSO4、MgSO4,钙镁化合物在槽内温度较低的情况下极易析出附在槽壁形成结晶、电解槽漏电等原因也会造成直流电单耗较高。
(4)由于新液纯度不够,造成电解槽烧板现象发生,电解槽不能平稳运行,影响析出锌产量,进而增加直流电单耗。
(5)电解液含锌较高(160g/l-165g/l),由于新液不足等原因电流密度较低的情况下,电解液电阻值较大,电效较低。
锌电积一种“烧板”的原因分析及处理
锌电积一种“烧板”的原因分析及处理作者:张存来源:《科技创新与应用》2015年第35期摘要:文章阐述一种锌电积“烧板”的特征,并详细分析“烧板”产生的原因,结合生产实际提出处理措施。
关键词:锌电积;有机物;烧板前言锌电解沉积是湿法炼锌系统的末端,是将净化后的硫酸锌溶液(新液)送入电解槽内通以直流电在阴极上析出金属锌(阴极锌),通过下面反应式进行反应:ZnSO4+H2O=Zn↓+H2SO4+1/2O2↑当电解溶液内存在杂质时析出的阴极锌会在杂质作用下重新溶解到液体内,并放出氢气,我们称之为阴极锌的返溶,俗称“烧板”。
[1]电积过程大面积“烧板”使得阴极锌产量下降,直流电单耗升高,大量电能损失,资源浪费,也使生产成本增加。
因此,需要严加控制“烧板”发生。
1 “烧板”发生及其特征2014年下半年净化工序更改除钴工艺,由原来的锌粉两段高温锑盐除钴更改为β-萘酚除钴工艺。
除钴工艺的优化大幅降低了锌粉和蒸汽消耗,按年产10万吨锌计算,年生产成本节约近1000万。
但新工艺运行以来,电解工序先后出现4次阴极锌大面积“烧板”事故,“烧板”时间一般持续3-5天,最长可达半月之久。
这几次发生的“烧板”事故与过去都不同。
表现为阴极锌大面积针眼,背面发黑,透酸严重,电解槽内出现大量白色泡沫且厂房内酸雾很浓。
阴极锌的边缘和中间出现局部返溶。
在阴极锌板面的中间出现3-5厘米不等的窟窿,板面出现反复析锌,表面形成年轮状。
在未返溶部分,致密度非常好,板面光亮,熔铸直产率也比较高。
2 原因分析(1)由于烧板的初期存在针眼和透酸,因此,曾怀疑常规元素超标导致,于是对新液和废液内的常规元素进行分析。
从表1可以看出常规元素除氯根外都在合格范围内,特别是对电解影响比较大的砷、锑、锗等含量都比较低,氯根基本不会对阴极锌板面产生影响,因此,可以排出常规元素影响。
(2)排除常规元素后,我们将关注的重点落在系统内添加的有机物上。
且这几次的“烧板”与资料内介绍的有机物烧板特征相似,如阴极锌下部和边缘有返溶现象,现场酸雾突起,槽内沸腾泛白等[2]。
锌电积物料平衡计算
7.4锌电解沉积冶金计算7.4.1电积物料平衡计算7.4.1.1计算采用的原始数据(1)冶金总回收率95%(2)阴极锌电炉熔铸锌直接回收率97.5%(3)新液含锌140g/L ,电积析出锌95g/L(4)新液含锰3.5g/L 。
废电解液含锰3.0g/L(5)产出1t 阴极锌消耗铅阳极4.5kg(6)阴极锌平均含铅取0.005%(7)新液密度1.33kg/L ,废电解液密度1.25kg/L(8)电积过程中喷溅、滴漏、跑液等不能回收损失的锌量占进料精矿总锌量的0.36%7.4.1.2以974.368吨锌精矿(干量)计算A 阴极锌产量阴极锌含金属量:974.368×0.5041×(1-0.005)0.975=501.25 t 净化除铜镉消耗锌粉10.54t 。
此锌粉一部分来源于阴极锌,经熔化、压缩空气吹制制得,另一部分来源于浮渣处理。
按计算还需0.773×974.368100=7.53 t 阴极锌。
阴极锌含金属锌的总量为:501.25+7.53=508.78t ,阴极锌含锌99.99%,其产量为508.780.9999 =508.83 tB 进入电积的新液量及其各组分含量电积需要新液量量508.78×10695=5.36×106 L 或5.36×106×1.33=7.13×103 t 其中:ZnSO 4 5.36×106×140×161.465.4 =1851.90 tH 2O 7.13×103-1851.90=5278.1 tC 生成阳极泥量进入阳极泥中的锰量为:5.36×106×31000=2.68 t MnO 2量:2.68×8755 =4024 t ,其中含O 量4.24-2.68=1.56 t产出阴极锌508.83t 耗铅量为:508.83×103×4.51000=4.38 t ,508.83 t 阴极锌中含铅508.83×0.00005=0.025t ,进入阳极泥之铅量为:4.38-0.025=4.355 t ,换算为PbO 量:4.355×239.2207.2 =5.03 t,其中含O 量:5.03-4.355=0.675 t阳极泥中MnO 2和PbO 2量为:4.24+5.03=9.27 t ,其中含O 量:1.56+0.675=2.235 tD 电积时进入大气中的氧量电积时阳极含氧量:508.78×1665.4 =124.47 t进入到大气中的氧:124.47-2.235=122.24 tE 电积得到废电解液量及成分电积过程,溶液中ZnSO 4和H 2O 分解为:ZnSO 4 508.78×161.465.4=1255.61 t H 2O 508.78×1865.4 =140.03 t生成H 2SO 4量508.78×9865.4 762.39 t得到废电解液各组分的量为:ZnSO 4 1851.9-1255.61=596.29 tH 2O 5278.1—140.03=5138.07 tH 2SO 4762.39 t废电解液总重量为:596.29+5138.07+762.39+=6496.75 t废电解液总体积为:6496.75×1031.25=5197400 L F 电解过程不能回收损失的锌量电积过程不能回收损失的锌量占精矿总锌量的0.36%即974..368×0.5041×0.0036=1.768 t溶液中带走的ZnSO 4量:1.768×161.465.4 =4.36 t随同带走的H 2SO 4量:4.36×762.39596.29 =5.55 t随同带走的H 2O 量:4.36×5138.07596.29 =37.67共损失:4.36+5.55+37.67=47.58G 输出废电解液量在电积和冷却过程中,电解液中水的分解和蒸发量为废电解液量的10%计,即:5197400×0.1=519740(即519740 kg )扣除过程中不能回收的损失,得到废电解液中:ZnSO 4 596.29-4.36=591.93 tH2SO4762.39-5.55=756.84 tH2O 5138.07-37.57-519.74=4580.76输出废电解液总量:591.93+756.84+4580.76=5929.87 t输出废电解液总体积:5929.51×1031.25=4743.608×103 L废电解液成分:Zn 591.93×65.4×106161.4×14743.608×103=50.56 g/LH2SO4756.87×1064743.608×103=159.55 g/L整理以上计算数据得到:加入=7.13×103+7.53=7137.53 t产出=508.83+5929.87+122.24+9.27+519.74+47.58=7137.53 t 加入=产出,所以物料平衡。
锌电积用阳极材料Pb-Ag
第42卷第5期(总第191期)2023年10月湿法冶金H y d r o m e t a l l u r g y ofC h i n a V o l .42N o .5(S u m.191)O c t .2023锌电积用阳极材料P b -A g/P b O 电化学性能研究黄艳芳1,2,杨 泽2,韩桂洪1,2,杨淑珍1,杨腾蛟3(1.郑州大学关键金属河南实验室,河南郑州 450001;2.郑州大学化工学院,河南郑州 450001;3.河南豫光锌业有限公司,河南济源 450041)摘要:研究了P b O 附着于P b -A g 极板表面对电极电化学性能的影响,通过一步电沉积法获得了P b -A g/P b O ㊁P b -A g /P b O -C o ㊁P b -A g /P b O -M n ㊁P b -A g /P b O -C o -M n4种复合阳极㊂通过X 射线衍射(X R D )和扫描电子显微镜(S E M )对电极表面形貌和结构进行表征㊂在模拟锌电积体系中,采用循环伏安曲线(C V )㊁阳极极化曲线㊁电化学交流阻抗谱(E I S )对电极电化学性能进行了测试㊂结果表明:P b O 呈片状团聚型结构,C o 和M n 掺杂后P b O 晶粒被细化,利于活性位点的充分暴露;相对于P b -A g 电极,沉积电极亲水性有效改善,利于多相反应的发生;相对于P b -A g 阳极,P b O 镀层阳极(包含C o ㊁M n 掺杂电极)具有一定的O E R 催化活性和更好的耐腐蚀性,在锌电积中展现出较低的槽电压㊂关键词:锌电积;阳极改性;金属掺杂;亲水性;电化学中图分类号:T F 813;T F 114;O 646.542 文献标识码:A 文章编号:1009-2617(2023)05-0537-09D O I :10.13355/j .c n k i .s f y j.2023.05.016收稿日期:2023-05-24基金项目:国家自然科学基金资助项目(U 2004215,U 22A 20130);河南省自然科学基金资助项目(232300421196);郑州大学求是科研启动基金(32213511)㊂第一作者简介:黄艳芳(1983 ),女,博士,副教授,主要研究方向为有色金属湿法冶金㊂通信作者简介:杨淑珍(1993 ),女,博士,副研究员,主要研究方向为冶金电化学㊂E -m a i l :ys z z z u @126.c o m ㊂引用格式:黄艳芳,杨泽,韩桂洪,等.锌电积用阳极材料P b -A g/P b O 电化学性能研究[J ].湿法冶金,2023,42(5):537-545. 锌电积过程是湿法炼锌工艺的最后一道工序,其过程能耗占湿法炼锌工艺流程的80%㊂控制锌电积过程能耗是发展低碳冶金的必然选择㊂锌电极过程能耗集中于反应槽电压,其中阳极的析氧反应(O E R )过电位对电流效率影响较大㊂目前,锌电积工业所用阳极材料以P b -A g 合金阳极为主,具有O E R 过电位适中㊁机械性强度高等特点㊂通过电极改性,改变电极电荷转移势垒,利用电催化反应加快电极和电解质界面上的电荷转移,可有效减小锌电积析氧过电位,进而降低过程能耗[1]㊂借鉴污水处理[2-4]㊁燃料电池[5-7]㊁微生物电合成[8-9]等诸多领域的电催化研究理论和技术,深入分析和认识锌电积过程析氧反应,对实现锌电积工业的低碳绿色发展具有较大意义㊂在实际应用中,受电解液环境影响,阳极板存在一定腐蚀问题,会降低阳极使用寿命,影响阴极产品品质㊂为改善该问题,可在阳极上镀P b O 2涂层,以防止基体与电解液直接接触㊂P b O 2具有良好的导电性㊁低析氧潜力,相对成本也较低㊂涂层表面的O E R 是一个多相催化反应过程[10-11],通过掺杂过渡金属可降低P b O 2涂层阳极的析氧过电位,不同氧化物颗粒掺杂剂的催化活性顺序为P b O 2+C o 3O 4>P b O 2+R u O 2>P b O 2+C o O x >P b O 2[12]㊂有研究表明,真空热压法所制备P b -P b O 2-C o 3O 4复合阳极具有优异的电催化活性和耐腐蚀性能[13],C o 3O 4掺杂可使沉积层粗糙,增加电极与溶液的接触面积[14]㊂在工业锌电积过程中,随电解反应进行,电解液中的铅㊁锰等离子易在阳极表面发生沉积,形成阳极副产物㊂P b O 是阳极板上常见的析出相之一,目前关于其对阳极反应具体影响的支撑数据很少㊂试验借鉴P b O 2镀层对P b 基阳极影响的研究方法和研究手段,通过一步电沉积法获得P b O 镀层P b -A g 电极,并研究金属离子钴和锰的Copyright ©博看网. All Rights Reserved.湿法冶金 2023年10月掺杂对电极表面形貌㊁电极表面的亲疏水性[15-16]和电化学性能的影响,以期为锌电积过程电极的改进提供技术参考㊂1 试验方法1.1 P b -A g 基体预处理通过恒电流密度一步电沉积法制备了P b -A g 基复合镀层阳极,共有4种:P b -A g /P b O ㊁P b -A g/P b O -C o ㊁P b -A g /P b O -M n ㊁P b -A g /P b O -C o -M n ㊂首先将P b -A g 板进行线切割裁切和预处理,工作面积2c mˑ2c m ,之后将基体上加载-1.2V 的电位并保持2h ,去除基体表面的氧化物和杂质,依次用1200#㊁2000#砂纸打磨其表面,直至出现明亮的金属光泽㊂将打磨过的基体浸入除油剂中,在40ħ下保持30m i n ,祛除表面油污,增强沉积层与基体的结合力㊂基体经过化学除油处理后用去离子水冲洗,保存在3%H C l 溶液中,备用㊂1.2 电沉积阳极的制备采用三电极体系,在电化学工作站上对阳极进行电镀,其中工作电极为P b -A g 板,辅助电极为石墨片电极,参比电极为饱和甘汞电极㊂制备P b O 镀层的镀液组成为:1m o l /LP b (N O 3)2和0.2m o l /L H N O 3溶液;制备P b O -C o 镀层的镀液组成为:1m o l /LP b (N O 3)2㊁0.1m o l /LC o (N O 3)3和0.2m o l /LH N O 3;制备P b O -M n 镀层的镀液组成为:1m o l /LP b (N O 3)2㊁0.1m o l /LM n (N O 3)2和0.2m o l /LH N O 3,制备P b O -C o -M n 镀层的镀液组成为:1m o l /LP b (N O 3)2㊁0.1m o l /LC o (N O 3)3㊁0.1m o l /L M n (N O 3)2和0.2m o l /L H N O 3㊂设定恒温磁力搅拌器参数,搅拌速率500r /m i n,温度35ħ,随后在电流密度20m A /c m2的条件下电沉积2h ㊂沉积完成后将样品取出,用去离子水冲洗表面,置于空气中干燥,得到P b -A g 基复合氧化物镀层阳极㊂1.3 物理、电化学性能表征镀层阳极的物相组成㊁微观形貌和元素分布分别采用X 射线衍射仪(X R D )㊁扫描电子显微镜(S E M )和能量色散X 射线谱仪(E D S )进行表征,镀层的疏水性能采用接触角测定仪测定㊂电化学性能分别采用阳极极化曲线㊁C V 曲线㊁T a f e l 曲线㊁E I S 曲线㊁槽电压曲线进行表征㊂试验仪器及设备见表1㊂表1 试验仪器及设备名称型号生产厂家电子天平A U X 220日本岛津公司恒温水浴磁力搅拌器D F -101S 常州万顺仪器制造有限公司超声波清洗仪K Q 3200昆山市超声仪器有限公司聚焦离子束扫描电镜A u r i g aS E M /F I BC r o s s b e a mS ys t e m 德国蔡司Z E I S S 有限公司C T 断层扫描X 射线衍射系统E m p y r e a nX -r a y d i f f r a c t i o n 荷兰帕纳科P A N a l y t i c a l 有限公司电化学工作站A u t o l a bP G S T A T 302N瑞士万通M e t r o h m 有限公司接触角测定仪J C 2000D C上海中晨数学技术设备有限公司电感耦合等离子体发射光谱仪I C PP R O X 美国赛默飞世尔科技公司2 试验结果与讨论2.1 物相组成P b -A g /P b O ㊁P b -A g /P b O -C o ㊁P b -A g /P b O -M n ㊁P b -A g/P b O -C o -M n 阳极的X R D 图谱如图1所示㊂由图1(a )看出:2θ分别为29.0ʎ㊁30.3ʎ和32.4ʎ时,P b -A g /P b O ㊁P b -A g /P b O -C o ㊁P b -A g /P b O -M n ㊁P b -A g /P b O -C o -M n 阳极均存在较为明显的衍射峰,与标准卡片中P b O (J C P D S#38-1477)的特征峰相对应;2θ分别为31.3ʎ㊁36.2ʎ㊁52.2ʎ和62.1ʎ时,对应的衍射峰与P b (J C P D S #04-0686)标准卡中的特征峰位置一致㊂由图1(b )看出:P b O 晶体的特征峰均向左偏移,这表明晶格常数变大,C o ㊁M n 成功掺杂在P b O 晶体中㊂由图1看出,镀层材料的衍射峰尖锐且清晰,说明其晶相结构良好㊂㊃835㊃Copyright ©博看网. All Rights Reserved.第42卷第5期黄艳芳,等:锌电积用阳极材料P b -A g /P b O电化学性能研究a 宽范围;b局部放大㊂图1 不同镀层阳极的X R D 图谱2.2 表面形貌为更好了解不同氧化物镀层在制备过程的结构变化,用S E M 分别对4种镀层的表面形貌进行分析,结果如图2所示㊂放大1000倍:a P b -A g ;b P b -A g/P b O ;c P b -A g /P b O -C o ;d P b -A g/P b O -M n ;e P b -A g/P b O -C o -M n ㊂放大5000倍:f P b -A g/P b O -C o -M n ㊂ 图2 不同镀层阳极的扫描电镜显微照片由图2(a )看出:P b -A g 基体较为平整,表面有一定粗糙度,适合作为镀层基体㊂复合P b O 镀层呈不规则的片状和针状结构[17-18]㊂由图2(b)看出:P b -A g /P b O 镀层阳极表面出现团聚现象,晶体堆叠不均匀㊂复合镀层的形貌多样性为反应提供更多可能性,但由于其复杂的空间力场,极易导致析氧反应过程电场分配不均匀,造成固-液界面上存在多重电势差,从而严重阻碍析氧反应进程㊂由图2(c )~(f )看出:经过C o ㊁M n 掺杂改性后,P b O的团聚现象消失,镀层变为疏松多孔结构,纳米颗粒转变为纳米棒结构㊂这种棒状和片状相结合的结构可增大镀层的反应空间,为电极反应提供更多活性位点,从而有效降低电极表面的电势差㊂2.3 E D S 元素分布表征在电沉积过程中,为探明C o 和M n 在镀层内部的掺杂情况,利用E D S 面扫对镀层表面的元素分布进行了表征,结果如图3所示㊂可以看出:未掺杂元素的P b -A g /P b O 阳极主要由P b ㊁O2种元素组成,P b -A g/P b O -C o 阳极由P b ㊁O ㊁C o3种元素组成,P b -A g /P b O -M n 由P b ㊁O ㊁M n3种元素组成,表明采用一步电沉积法可将C o /M n 有效地掺杂于电极中,且元素分布均匀㊂2.4 材料疏水性表征在液相中,表面亲疏水性是衡量镀层表面性能的重要指标,可通过测量镀层与水的接触角θ来判断㊂P b -A g ㊁P b -A g /P b O ㊁P b -A g /P b O -C o ㊁P b -A g /P b O -M n ㊁P b -A g /P b O -C o -M n 阳极接触角随时间的变化情况如图4所示㊂可以看出:P b -A g阳极因其表面具有疏水性而不易被润湿,与水的接触角在90s 内保持在119ʎ左右,其疏水性将在锌电积工艺中阻碍电极与电解质溶液全面接触,进而导致传质阻力增大;在P b -A g 阳极表面沉积P b O 镀层后,表面亲水性增强,P b -A g /P b O 阳极与水的接触角随时间延长而逐渐减小,90s 时的接触角为73ʎ;通过恒电流密度法电沉积制备的P b -A g /P b O -C o 和P b -A g /P b O -M n 阳极亲水性能最优,P b -A g /P b O -C o 阳极与水接触时,随接触时间延长,接触角从0s 时的83ʎ减小至90s㊃935㊃Copyright ©博看网. All Rights Reserved.湿法冶金 2023年10月的44.2ʎ;P b -A g /P b O -M n 阳极在接触瞬间,接触角就达35.7ʎ,随润湿时间推移,接触角继续减小,在30s 时达29.1ʎ,90s 时达26.3ʎ㊂P b -A g/P b O -C o -M n 阳极的亲水性优于P b -A g/P b O 阳极,而又不及P b -A g /P b O -C o 阳极和P b -A g /P b O -M n 阳极㊂该表现可能和阳极表面形貌有直接关系:对比P b -A g /P b O -C o 阳极和P b -A g /P b O -M n 阳极可知,P b -A g /P b O -C o -M n 阳极表面针状和片状结构更加复杂,导致其亲水性降低㊂在锌电积过程中,亲水电极能与水快速接触,使电极表面活性位点充分暴露在反应液中,降低电解过程的传质阻力㊂同时,氧气从电极表面脱附时,受界面亲疏水性影响,脱附速度也会受到影响,亲水性越好,氧气脱附速度越快㊂图3 P b -A g /P b O (a )㊁P b -A g /P b O -C o (b )和P b -A g/P b O -M n (c )阳极的E D S分析结果图4 P b -A g 基阳极表面与水的接触角随时间的变化情况㊃045㊃Copyright ©博看网. All Rights Reserved.第42卷第5期黄艳芳,等:锌电积用阳极材料P b -A g /P b O 电化学性能研究2.5 阳极极化曲线P b -A g ㊁P b -A g /P b O ㊁P b -A g /P b O -C o ㊁P b -A g/P b O -M n ㊁P b -A g/P b O -C o -M n 阳极在50g /L Z n 2++150g /L H 2S O 4中的阳极极化曲线和Ta f e l 斜率如图5所示,电流密度在40~60m A /c m 2范围内的阳极析氧反应过电位和T a f e l 斜率对比结果见表2㊂a 阳极极化曲线;b T a f e l 斜率㊂图5 P b -A g 基阳极的LS V 测试结果表2 P b -A g 基阳极的析氧反应性能对比结果阳极过电位/(m V@50m A ㊃c m -2)T a f e l 斜率/(m V ㊃d e c-1)P b -A g 1107239P b O1105276P b O -C o 1082310P b O -M n1028288P b O -C o -M n1014573由图5看出:在50g /L Z n 2++150g /LH 2S O 4溶液中,P b -A g /P b O ㊁P b -A g /P b O -C o ㊁P b -A g /P b O -M n ㊁P b -A g/P b O -C o -M n 阳极在50m A /c m 2时的析氧反应过电位分别为1105㊁1082㊁1028和1014m V ㊂相较于P b -A g 阳极,C o 掺杂和M n 掺杂电极的过电位都有所降低,这与掺杂后电极表面晶粒被细化相关;M n 掺杂材料降低幅度更大,原因可能和M n 掺杂电极亲水性更强相关;在较低电流密度条件下(ɤ50m A /c m2),C o ㊁M n 共掺杂的析氧过电位最低,电催化活性最好,说明C o 和M n 的掺杂对电极活性改善具有协同作用;但电流密度较大时,电极反应受反应物浓度扩散影响变大,电极亲疏水性则起到更大作用,因此,P b -A g /P b O -M n 在较高电流密度下表现出更高的催化活性㊂掺杂C o 和M n 都会导致T a f e l 斜率增大,表明电势变大时,析氧反应过电位增速变缓,析氧过程变化平稳㊂2.6 循环伏安曲线绘制P b -A g ㊁P b -A g /P b O ㊁P b -A g /P b O -C o ㊁P b -A g /P b O -M n 和P b -A g/P b O -C o -M n 阳极在50g /LZ n 2++150g /L H 2S O 4溶液中不同扫速下的循环伏安曲线(电压测试范围为0.62~1.82V (v s .R H E )),以及1.23V (v s .R H E )电位下的扫描速率-电流密度关系及双电层电容拟合曲线,结果如图6所示㊂在非法拉第电势范围内,取中间电位下的氧化电流密度和还原电流密度,将两者的算数平均值与相应的扫描速率作线性回归曲线,拟合曲线的斜率即为双电层电容C d l (图6(f )),计算公式为j =j a +j c 2=C d ld φd t=常数㊂式中:j a ㊁jc 氧化曲线电流密度和还原电流密度,m A /c m 2;Cd l 双电层电容,m F /c m 2;φ 扫描速率,m V /s㊂由图6看出:P b -A g /P b O ㊁P b -A g/P b O -C o ㊁P b -A g /P b O -M n ㊁P b -A g/P b O -C o -M n 阳极的双电层电容依次升高,P b -A g /P b O -C o -M n 的C d l 最大,为0.118m F /c m 2,P b -A g /P b O ㊁P b -A g/P b O -C o ㊁P b -A g /P b O -M n 的C d l 分别为0.108㊁0.109㊁0.111m F /c m 2㊂相较于纯P b -A g 阳极,4种镀层阳极的双电层电容变大;根据双电层电容和电化学活性面积(E C S A )的关系可知,P b -A g/P b O -C o -M n 的E S C A 最大,说明P b -A g/P b O -C o -M n 可为电化学反应提供更多活性位点㊂㊃145㊃Copyright ©博看网. All Rights Reserved.湿法冶金 2023年10月图6 不同扫速下P b -A g 基阳极的循环伏安曲线(a ~e )㊁扫描速率-电流密度关系及双电层电容拟合曲线(f )2.7 交流阻抗曲线为进一步探究所制备镀层阳极在工业应用中的性能,在50g /LZ n 2++150g /LH 2S O 4工业电解液中测试了电化学和电催化性能㊂借助电化学工作站测定P b -A g /P b O ㊁P b -A g/P b O -C o ㊁P b -A g /P b O -M n ㊁P b -A g /P b O -C o -M n 阳极的电化学阻抗,结果如图7所示㊂利用N o v a 2.1.3软件添加电路元件进行电路等效拟合,如图7中插图所示,其中R s 代表电池内阻,R c t 代表电荷传递阻抗,C P E 代表等效电容,拟合参数见表3㊂图7 P b -A g 基阳极的电化学阻抗谱表3 P b -A g 基阳极的电化学阻抗拟合结果阳极R s /m ΩR c t /ΩC P EY 0/(m Ω㊃sn )NP b -A g 56269.562.670.523P b O73256.539.960.735P b O -C o 81457.647.130.618P b O -M n78852.337.400.775P b O -C o -M n79551.148.910.889由图7看出:4种镀层阳极的N y qu i s t 图相似,高频区的准半圆半径反映了腐蚀过程的电荷转移速率[19]㊂经过电路等效拟合可知,相对于P b -A g 阳极,4种镀层电极均具有较低的电荷传递阻抗㊂P b -A g /P b O -M n 和P b -A g/P b O -C o -M n 阳极的N y q u i s t 图准半圆直径较小,R c t 分别为52.33㊁51.14Ω,较P b -A g 阳极分别降低17.23㊁18.42Ω,这表明P b -A g /P b O -M n 和P b -A g/P b O -C o -M n 阳极在锌电积体系中电荷转移速率较快[20-22]㊂㊃245㊃Copyright ©博看网. All Rights Reserved.第42卷第5期黄艳芳,等:锌电积用阳极材料P b-A g/P b O电化学性能研究2.8T a f e l极化曲线在锌电积模拟电解液(50g/LZ n2++150g/L H2S O4)中,对P b-A g㊁P b-A g/P b O㊁P b-A g/P b O-C o㊁P b-A g/P b O-M n㊁P b-A g/P b O-C o-M n阳极进行极化曲线测试,扫描速率为10m V/s,电化学测试结果如图8所示㊂利用N o v a2.1.3软件对测试结果进行拟合,得到阳极自腐蚀电流密度和电位数据[23],结果见表4㊂图8P b-A g基阳极的T a f e l曲线表4P b-A g基阳极的T a f e l拟合参数阳极b a/(m V㊃d e c-1)b c/(m V㊃d e c-1)E c o r r/V i c o r r/(m A㊃c m-2)R p/ΩP b-A g303101-0.01563.5102ˑ10-493.25 P b O2621420.03051.1995ˑ10-4333.70 P b O-C o2151360.04096.9990ˑ10-5518.32 P b O-M n2331940.10794.4094ˑ10-51046.50 P b O-C o-M n2791770.10697.2833ˑ10-5647.48由表4看出:4种镀层阳极的i c o r r为(0.4409~1.1995)ˑ10-4m A/c m2,相对于P b-A g电极的i c o r r明显降低,耐腐蚀性增强㊂由图8看出:纯P b-A g阳极的自腐蚀电位(E c o r r)低于4种镀层阳极,其中P b-A g/P b O和P b-A g/P b O-C o的E c o r r分别为0.0305V和0.0409V,掺杂M n后的P b-A g/P b O-M n和P b-A g/P b O-C o-M n阳极的E c o r r 明显提高,分别达0.1079㊁0.1069V,腐蚀倾向更小,耐腐蚀性能更加优异,这说明M n的掺杂改性对于镀层具有结构强化作用㊂2.9锌电积槽电压分析为评估P b-A g/P b O-C o㊁P b-A g/P b O-M n㊁P b-A g/P b O-C o-M n㊁P b-A g/P b O阳极在长时间锌电积过程中的稳定性和能耗情况,采用计时电位法记录并绘制7200s锌电积模拟试验过程中槽电压随反应时间的变化曲线,结果如图9所示㊂通过I C P-O E S测定模拟试验结束后电解液中总铅㊁总钴㊁总锰离子质量浓度,结果见表5㊂图9P b-A g基阳极槽电压随反应时间变化曲线表5P b-A g基阳极在锌电积过程溶出的金属离子质量浓度阳极槽电压/Vρ(总P b)/(m g㊃L-1)ρ(总C o)/(m g㊃L-1)ρ(总M n)/(m g㊃L-1) P b-A g3.3107.39--P b O3.2653.97--P b O-C o3.2624.550.00-P b O-M n3.2593.06-0.00P b O-C o-M n3.2235.420.000.00由图9㊁表5看出:P b-A g基阳极对应的槽电压曲线都呈降低趋势㊂在电解初始阶段,由于锌电积过程处于激活状态,电压开始急剧下降㊂随着锌在阴极析出,整个体系趋于稳定,槽电压也趋于稳定㊂㊃345㊃Copyright©博看网. All Rights Reserved.湿法冶金 2023年10月P b -A g 阳极槽电压稳定在3.310V ,P b -A g/P b O ㊁P b -A g /P b O -C o ㊁P b -A g /P b O -M n ㊁P b -A g/P b O -C o -M n 阳极槽电压有所下降,分别为3.265㊁3.262㊁3.259㊁3.223V ,电压大小规律和线性极化曲线所得结果一致㊂由表5还可看出:纯P b -A g 作为阳极时,体系中铅质量浓度为7.39m g /L ,镀层阳极体系铅含量明显降低,这与电极腐蚀电化学测试结果一致,说明P b O 镀层(包含C o ㊁M n 掺杂镀层)可增强电极的耐腐蚀性;其中,P b -A g /P b O -M n 阳极体系中铅离子质量浓度为3.06m g /L ,相对P b -A g电极体系降低50%以上,耐腐蚀性最佳㊂3 结论通过一步电沉积法可获得P b /A g-P b O 阳极,通过表征分析其物理化学性能,揭示了P b O 镀层对P b -A g 电极的电化学性能的影响规律㊂结论如下:1)P b O 镀层改变了P b /A g 电极的表面形貌和亲疏水特性㊂P b -A g/P b O 阳极表面呈多孔的层状和片状结构,镀层中C o 或/和M n 元素的掺杂使电极表面颗粒分散性增强;镀层显著增强了极板亲水性,特别是M n 掺杂后,接触角降为35.7ʎ,利于电极表面O E R 的发生㊂2)P b O 镀层对P b /A g 电极电化学性能具有积极影响㊂相对于P b -A g 阳极,P b O 镀层阳极具有较好的O E R 催化活性和耐腐蚀性,可降低锌电积的槽电压;镀层中M n 的掺杂显著降低了锌电积过程铅的浸出浓度,进一步增加了电极的催化活性和耐腐蚀性㊂可以推测,实际锌电积过程中,阳极表面P b O 及P b O -M n 的沉积对降低槽电压和提高电极耐腐蚀性有利,可通过在P b /A g 阳极表面镀P b O 降低锌电积能耗㊂参考文献:[1] S E H Z W ,K I B S G A A R DJ ,D I C K E N SCF ,e t a l .C o m b i n i n gt h e o r y a n d e x p e r i m e n ti n e l e c t r o c a t a l y s i s :i n s i g h t s i n t o m a t e r i a l sd e s i gn [J ].S c i e n c e ,2017,355(6321).D O I :10.1126/s c i e n c e .a a d 4998.[2] L I N H ,N I UJ ,D I N G S ,e ta l .E l e c t r o c h e m i c a l d e gr a d a t i o n o f p e r f l u o r o o c t a n o i c a c i d (P F O A )b y T i /S n O 2-S b ,T i /S n O 2-S b /P b O 2a n d T i /S n O 2-S b /M n O 2a n o d e s [J ].W a t e r R e s e a r c h ,2012,46(7):2281-2289.[3] 胡大波,杜聪,邱玉.电催化氧化技术深度处理染料废水研究[J ].中国资源综合利用,2016,34(7):34-36.[4] 徐浩,李晓良,张林,等.钛基体P b O 2电极对脱附浓缩液的电催化降解[J ].西安交通大学学报,2017,51(3):92-97.[5] X I ABY ,Y A N Y ,L IN ,e t a l .A m e t a l -o r ga n i c f r a m e w o r k -d e r i v e db i f u nc t i o n a l o x y g e n e l e c t r o c a t a l y s t [J ].N a t u r e E n e r g y,2016,1(1):1-8.[6] N ØR S K O VJK ,R O S S M E I S LJ ,L O G A D O T T I R A ,e t a l .O r i g i no f t h eo v e r p o t e n t i a l f o ro x y ge nr e d u c t i o na taf u e l -c e l l c a t h o d e [J ].T h eJ o u r n a lo fP h y s i c a lC h e m i s t r y ,2004,108(46):17886-17892.[7] 蒋鑫,尤欣敏,赵志刚.质子交换膜燃料电池用P t -A g -C o /C 催化剂的耐久性研究[J ].贵金属,2015,36(4):9-14.[8] R A B A E Y K ,R O Z E N D A LRA.M i c r o b i a l e l e c t r o s yn t h e s i s :r e v i s i t i n g t h ee l e c t r i c a l r o u t e f o rm i c r o b i a l p r o d u c t i o n [J ].N a t u r eR e v i e w sM i c r o b i o l o g y ,2010,8(10):706-716.[9] 孙杨,王黎,李洋洋,等.微生物电催化转化反应器(B E C R )转化C O 2合成有机化合物[J ].环境化学,2017,36(7):1657-1663.[10] S U E N N T ,HU N GSF ,Q U A N Q ,e t a l .E l e c t r o c a t a l ys i s f o r t h e o x y g e ne v o l u t i o nr e a c t i o n :r e c e n td e v e l o p m e n t a n d f u t u r e p e r s p e c t i v e s [J ].C h e m i c a lR e v i e w s ,2017,46(2):337-365.[11] R E I E R T ,O E Z A S L A N M ,S T R A S S E RP .E l e c t r o c a t a l yt i c o x y ge n e v o l u t i o n r e a c t i o n (O E R )o n R u ,I r ,a n d P t c a t a l y s t s :ac o m p a r a t i v es t u d y o fn a n o p a r t i c l e sa n db u l k m a t e r i a l s [J ].A C SC a t a l ys i s ,2012,2(8):1765-1772.[12] H U E TF ,M U S I A N I M ,N O G U E I R A R P .E l e c t r o c h e m i c a ln o i s e a n a l y s i so fO 2e v o l u t i o no nP b O 2a n dP b O 2-m a t r i x c o m p o s i t e s c o n t a i n i n g Coo rR uo x i d e s [J ].E l e c t r o c h i m i c a A c t a ,2003,48(27):3981-3989.[13] Z HA N GJ ,X U R ,Y U B ,e t a l .S t u d y o nt h e p r o pe r t i e sof P b -C o 3O 4-P b O 2c o m p o s i t e i n e r t a n o d e s p r e p a r e d b y v a c u u mh o t p r e s s i ng t e ch ni q u e [J ].R S C A d v a n c e s ,2017,7(78):49166-49176.[14] Z HA OJ ,Z HUC ,L UJ ,e t a l .E l e c t r o -c a t a l y t i c d e gr a d a t i o n o f b i s p h e n o lA w i t hm o d i f i e dC o 3O 4/β-P b O 2/T i e l e c t r o d e [J ].E l e c t r o c h i m i c aA c t a ,2014,118:169-175.[15] T A H I R M ,P A N L ,I D R E E S F ,e ta l .E l e c t r o c a t a l yt i c o x y g e n e v o l u t i o n r e a c t i o n f o r e n e r g y co n v e r s i o n a n d s t o r a g e :ac o m p r e h e n s i v er e v i e w [J ].N a n oE n e r g y,2017,37:136-157.[16] S C HMA C H T E LS ,T O I M I N E N M ,K O N T T U R IK ,e t a l .N e w o x y g e ne v o l u t i o na n o d e sf o r m e t a le l e c t r o w i n n i n g :M n O 2c o m p o s i t e e l e c t r o d e s [J ].J o u r n a l o f A p p l i e d E l e c t r o c h e m i s t r y,2009,39(10):1835-1848.[17] A B A C I S ,P E KM E ZK ,H ÖK E L E K T ,e t a l .I n v e s t i ga t i o n o fs o m e p a r a m e t e r si n f l u e n c i n g e l e c t r o c r ys t a l l i s a t i o n o f P b O 2[J ].J o u r n a l o f P o w e r S o u r c e s ,2000,88(2):232-236.[18] C AM P B E L LSA ,P E T E R L M.As t u d y of t h ee f f e c to f d e p o s i t i o nc u r r e n t d e n s i t y o f t h e s t r u c t u r eo f e l e c t r o d e po s i t e d ㊃445㊃Copyright ©博看网. All Rights Reserved.第42卷第5期黄艳芳,等:锌电积用阳极材料P b-A g/P b O电化学性能研究α-P b O2[J].E l e c t r o c h i m i c aA c t a,1989,34(7):943-949.[19] L IG,A N D E R S O N L,C H E N Y,e ta l.N e wi n s i g h t s i n t oe v a l u a t i n g c a t a l y s t a c t i v i t y a n d s t a b i l i t yf o r o x yg e ne v o l u t i o n r e a c t i o n s i n a l k a l i n e m e d i a[J].S u s t a i n a b l eE n e r g y&F u e l s,2018,2(1):237-251.[20] K I S S I M,B O U K L A H M,H AMM O U T I B,e t a l.E s t a b l i s h m e n to fe q u i v a l e n tc i r c u i t sf r o m e l e c t r o c h e m i c a li m p e d a n c es p e c t r o s c o p y s t u d y o fc o r r o s i o ni n h i b i t i o n o fs t e e l b yp y r a z i n e i ns u l p h u r i ca c i d i cs o l u t i o n[J].A p p l i e dS u r f a c eS c i e n c e,2006,252(12):4190-4197. [21] B A N D A L H A,J A D H A V A R,C H A U G U L E A A,e t a l.F e2O3h o l l o w n a n o r o d s/C N T c o m p o s i t e sa sa n e f f i c i e n te l e c t r o c a t a l y s tf o r o x yg e n e v o l u t i o n r e a c t i o n[J].E l e c t r o c h i m i c aA c t a,2016,222:1316-1325.[22] Z H A O H,L I U L,Z H UJ,e t a l.M i c r o s t r u c t u r e a n dc o r r o s i o nb e h a v i o r o f e l ec t r ode p o s i t e d n i c k e l p r e p a r e df r o m as u l p h a m a t eb a t h[J].M a t e r i a l s L e t t e r s,2007,61(7): 1605-1608.[23] HU J M,Z H A N G J Q,C A O C N.O x y g e n e v o l u t i o nr e a c t i o n o n I r O2-b a s e d D S A t y p e e l e c t r o d e s:k i n e t i c sa n a l y s i s o fT a f e ll i n e sa n dE I S[J].I n t e r n a t i o n a l J o u r n a lo fH y d r o g e nE n e r g y,2004,29(8):791-797.E l e c t r o c h e m i c a l P r o p e r t i e s o f P b-A g/P b OA n o d eM a t e r i a l s f o rZ i n cE l e c t r o w i n n i n gHU A N G Y a n f a n g1,2,Y A N GZ e2,H A N G u i h o n g1,2,Y A N GS h u z h e n1,Y A N G T e n g j i a o3(1.Z h o n g y u a nC r i t i c a lM e t a l sL a b o r a t o r y,Z h e n g z h o uU n i v e r s i t y,Z h e n g z h o u450001,C h i n a;2.S c h o o l o f C h e m i c a lE n g i n e e r i n g,Z h e n g z h o uU n i v e r s i t y,Z h e n g z h o u450001,C h i n a;3.H e n a nY U G U A N GZ i n c I n d u s t r y C o.,L t d.,J i y u a n450041,C h i n a)A b s t r a c t:T h e e f f e c t s o f P b Oa t t a c h e d t o t h e s u r f a c e o f P b-A g p l a t e o n t h e e l e c t r o c h e m i c a l p e r f o r m a n c e o f t h e e l e c t r o d ew e r e s t u d i e d.F o u rk i n d so f c o m p o s i t e a n o d em a t e r i a l s,P b-A g/P b O,P b-A g/P b O-C o, P b-A g/P b O-M n,P b-A g/P b O-C o-M n,w e r eo b t a i n e db y o n e-s t e p e l e c t r o d e p o s i t i o n.T h e m o r p h o l o g y a n d s t r u c t u r eo ft h ee l e c t r o d es u r f a c e w e r ec h a r a c t e r i z e db y X-r a y d i f f r a c t i o n(X R D)a n ds c a n n i n g e l e c t r o n m i c r o s c o p y(S E M).C y c l i c v o l t a m m e t r y c u r v e(C V),a n o d e p o l a r i z a t i o n c u r v ea n d e l e c t r o-c h e m i c a lA Ci m p e d a n c es p e c t r u m(E I S)w e r eu s e dt ot e s tt h ee l e c t r o c h e m i c a l p e r f o r m a n c eo ft h e s i m u l a t e d z i n c e l e c t r o w i n n i n g s y s t e m.T h e r e s u l t s s h o wt h a t t h eP b O g r a i n s a r e r e f i n e da f t e rC oa n d M nd o p i n g,w h i c hi sc o n d u c i v et ot h ef u l le x p o s u r eo ft h ea c t i v es i t e.C o m p a r e d w i t ht h eP b-A g e l e c t r o d e,t h eh y d r o p h i l i c i t y o f t h ed e p o s i t e de l e c t r o d e i s i m p r o v e de f f e c t i v e l y,w h i c hi sc o n d u c i v e t o t h eo c c u r r e n c e o f p o l y p h a s er e a c t i o n.C o m p a r e d w i t h t h e P b-A g a n o d e,t h e P b O c o a t i n g a n o d e (i n c l u d i n g C oa n d M n d o p e de l e c t r o d e s)h a sb e t t e r O E R c a t a l y t i ca c t i v i t y a n d h i g h e rc o r r o s i o n r e s i s t a n c e.T h e l o w e r t a n kv o l t a g e c a nb e o b t a i n e d i n z i n c e l e c t r o w i n n i n g.K e y w o r d s:z i n c e l e c t r o w i n n i n g;a n o d em o d i f i c a t i o n;m e t a l d o p i n g;h y d r o p h i l i c i t y;e l e c t r o c h e m i s t r y㊃545㊃Copyright©博看网. All Rights Reserved.。
锌电积中电流效率的速算公式
锌电积中电流效率的速算公式
电积是一种利用电流积蓄截止力、恒定电阻截止力和电容作用耦
合力量,将直流电或交流电转换成调动机构运动的装置。
它有着速度
反应快、扭矩适应性强、容量较小、成本较低等特点,在行星齿轮调速、低速摩擦动力学传动等都有普遍的应用。
锌电积是用来研究锌容锡和锌电积的关系的一种装置。
它的电流
效率的速算公式为:电流效率=电容电量/发生电流。
电容电量是指锌
电积中注入电能的电容量单位毫安时,发生电流是指锌电积中产生电
能的电流单位安培。
锌电积的电流效率要求高,并可以调节,可以实现电机控制的一
些要求,例如:减速、照明调光、调速、减速的运行性能要合理可控,实现更多的可控运动,主要取决于锌电积的电流效率。
锌电积的电流效率的速算公式提供了一种计算锌电积的效率的方法,它可以用来确定锌电积的效率,从而为精确控制电机提供依据和
帮助。
由此可见,这个公式对提高锌电积性能和运行性能具有重要意义。
锌电积的节电探讨
电压降-通常占槽电压的 678"7.随着电积时
间的延续-阳极表面上的泥层变厚-阳极泥电阻
增 加-因此必须定期清除.阳极泥的清理周期
+‘,对槽电压的影响如下式 L @’A
a? ’&’!(= :&:6P*‘
+6,
+6,式说明-阳极清扫周期 +天,越短-槽
电压越低.日本饭岛冶炼厂阳极清扫周期由 !!b
改为 *:b-槽电压降低 :&(:(# 以上-实现节电
= :&*5(6
+!,
式中LMDD 电导率-3STGU
N12JNO*34!DD 分 别 为 电 积 尾 液 中 锌 和 游 离 硫 酸 浓 度 - FSVU
NQFDD 电积液中镁浓度-FSVU
RDD 电积液温度-W .
由 +!,式不难看出-电积液的电导率 M 值-
随 着 电 积 液 中 12*= 浓 度JQF*= 等 杂 质 浓 度 的 增
;实 ?;理 = +<= =<> ,
+’,
锌电积的阴极超电压 +<> ,值甚小-仅为 :&:*8
:&:’#-因阳极超电压 +<= ,是氧在阳极上析出
所 引 起- 由 计 算 得 知 - @(A 其 值 占 阳 极 总 电 压 的
!6&"7-占槽电压的 *!&*7.故要使槽电压降低-
降低氧的超电压为重中之重.
选择适宜的阳极材料是降低氧的析出超电压
的 重要手段.锌电积的阳极一般采用 BCDEF合 金-其阳极电位比纯铅阳极的 低 6:G# 以上-且 随着电积时间的延长-其差值更大.生产上试用 的 BCDEFDHI合 金 阳 极 也 可 明 显 降 低 析 氧 的 超 电压-例如-使用 BCDEF+:&597,DHI+8 *7,阳极时-阳极电位比 BCDEF+(7,的低 (*: G#-而且腐蚀减少 . @*A /&/ 降低总电阻
锌的电积
锌的电积-杂质在电积过程中的行为及质量控制在阴极上放电的杂质离子在阴极区,杂质对电解过程的影响主要取决于它们的析出电位和氢在其上的超电压。
所有能够在阴极上放电的离子都有一个共同点,即它们的析出电位总比锌正,有些杂质的还原电位是正值,有的虽然和锌一样也是负值,但绝对值比较小。
虽然这些杂质都能够在阴极析出,并给电解生产造成不利的影响,但是,不同杂质所造成的影响却不完全相同。
造成这种差异的主要原因是氢与不同金属的结合力存在着很大的差别,因此,可以根据氢在其上超电压的大小及氢化物的稳定程度将这类杂质分为以下三组。
A 铅、镉、锡、铋等金属离子铅和镉离子经常存在于工业锌电解液中,而锡和铋则不多见,只有在某些特殊情况下才会进入溶液。
杂质铅主要来自阳极板,而镉则来自精矿。
当溶液中的这些杂质离子浓度很高时,会由于锌和这些杂质金属组成微电池而有加大锌的溶解趋势。
B 钴、镍、铜等金属离子这几种金属的共同点是氢在其上析出时的超电压都不同。
由于它们也是属于析出电位较锌为正的这一类杂质,因而按照热力学规定,它们将在阴极上较锌先析出,这点是和第一组铅、镉、锡、铋等金属的沉积情况相似。
但是,它们在阴极表面上沉积下来之后,金属锌却不会在其上析出而将它们加以覆盖。
在这类杂质沉积的地方只会发生氢的放电。
这是由于氢在这里析出的超电压较低,其析出电位比锌的放电电位高(负数绝对值较小)的缘故。
如果电解液中存在着一定浓度的这类杂质,就会给电解过程造成很大的干扰,这时在阴极片上将出现各种各样的孔洞,产生烧板现象。
C 锗、砷、锑等杂质元素这组杂质元素具有前两组元素所没有的独特行为,它们在阴极上放电后能生成氢化物,并且,这些氢化物易于分解和挥发气体。
锗是正电性金属,因而它易于在阴极上放电沉积,又由于氢在其上析出的超电压不高,所以继之而来的将是氢离子的放电,同时产生活性氢原子,这两种原子进一步结合就生成了锗化氢气体。
如果锗化氢在形成后能像氢气和氧气那样立即逸出,就不会给电解作业带来多大的危害,因为工业电解液中锗的含量一般都是非常微小的。
(整理)锌电解沉积
锌电解沉积工艺现状及发展方向中南大学——株洲冶炼集团工程硕士班王海波一、锌电积过程的理论基础锌电解液的主要成分是硫酸锌、硫酸和水,当通以直流电时带正电荷的离子移向阴极,带负电荷的离子移向阳极,并分别在阴、阳极上放电。
阴极主要反应:Zn2++2e=Zn阳极主要反应:2OH--2e=0.5O2+H2O(或H2O-2e=0.5O2+2H+)电极过程总反应:ZnSO4+H2O=Zn+H2SO4+0.5O2二、锌电解液成分及锌电积生产过程(一)锌电解液锌电解液除主要成分硫酸锌、硫酸和水外,还存在少量杂质金属的硫酸盐及部分阴离子(主要为氯离子和氟离子)。
目前锌电解液中锌的浓度一般波动在40~60g/L范围内,而硫酸浓度则趋于逐步提高,已从110~140g/L提高到170~200g/L。
对于杂质的含量各厂也有不同要求。
加拿大一家锌厂在进行改造时曾做过调查,为了适应电流密度大幅度提高,对电解液中杂质含量(mg/L)要求更严格:Cd<0.3,CO<0.3,Sb<0.03,Ge<0.03,Fe<10,CL<50~100,F<10,Mn<1.8g/L (二)锌电积生产过程硫酸锌溶液的电积过程是将已经净化好的硫酸锌溶液(新液)以一定比例同废电解液混合后连续不断地从电解槽的进液端送入电解槽内。
铅银合金板(含银量约1%)阳极和压延铝板阴极,并联交错悬挂于槽内,通以直流电,在阴极析出金属锌(称阴极锌或析出锌),在阳极则放出氧气。
随着电积过程的不断进行电解液含锌量逐渐减少,而硫酸含量则逐渐增多,为保证电积条件的稳定,必须不断地补充新液以维持电解液成分稳定不变。
电积一定时间后,提出阴极板,剥下压延铝板上的析出锌片送往熔铸工序。
三、锌电解生产的操作过程(一)装出槽及槽上操作1、停工(停车)及开工(开车)这里所指的停工和开工作业是指计划停产检修前和检修后的工作。
因此,在停工前就要为开工做好必要的准备工作,以确保开工的顺利进行。
(1)停工(停车)停工包括准备、出槽压减电流、阴阳极板处理和电解槽的清理。
锌电积单位能耗 -回复
锌电积单位能耗-回复锌电积是一种常见的电化学过程,它是通过在电解质溶液中进行电流通量的电化学反应来沉积金属锌在电极上的过程。
在这个过程中,锌离子被还原成金属锌,通过电流来促进这一反应。
锌电积被广泛应用于电子设备、汽车工业、电池制造等领域。
然而,锌电积的过程中会消耗能量,因此我们需要仔细考虑控制锌电积的能耗。
首先,锌电积的单位能耗取决于多个因素,包括电解质浓度、电流密度、电极材料和处理时间等。
这些因素之间存在复杂的相互关系,因此在减少能耗方面需要考虑到全面的参数调整。
首先,电解质浓度是影响能耗的重要因素之一。
提高电解质浓度可以增加反应速率和电导率,从而减少电流密度的要求。
然而,过高的电解质浓度会导致更高的离子浓度极化效应,进而增加能耗。
因此,在实际应用中需做出适当的调整,以最佳浓度获得最小的能耗。
其次,电流密度对能耗的影响也是不可忽视的。
提高电流密度可以加速反应速率,降低处理时间,但同时也会带来更大的能耗。
因此,选择适当的电流密度是在能耗和反应速率之间平衡的关键。
精确控制电流密度通常需要对反应系统进行仔细优化和调试。
此外,电极材料也会对能耗产生影响。
选择合适的电极材料可以提高反应的效率,降低能耗。
对于锌电积过程,晶面能和电导率都是重要的考虑因素。
合适的电极材料可提供更低的晶面能,并具有较高的电导率,从而降低反应能耗。
因此,在锌电积中选择合适的电极材料是减少能耗的有效策略之一。
最后,控制处理时间也是降低能耗的关键。
过长的处理时间会导致不必要的能耗消耗,因此,我们需要精确控制处理时间以最大限度地减少能量浪费。
总之,锌电积是一种重要的电化学过程,被广泛应用于多个行业。
在探讨锌电积的单位能耗时,我们需要综合考虑电解质浓度、电流密度、电极材料和处理时间等因素。
通过合理优化这些参数,我们可以降低能耗,提高锌电积的效率。
未来的研究可以进一步探索更可持续的锌电积方法,以进一步减少能耗,推动锌电积技术的发展和应用。
降低电积锌直流电耗分析
降低电积锌直流电耗分析传统的湿法炼锌过程中,电积能耗直接影响冶炼的生产本钱。
锌电积直流电耗受各种因素影响,联系当前生产实践分析了这些影响因素,并提出了相应的解决方法及节电措施。
湿法炼锌是在低温〔25-250℃〕及水溶液中进展的冶金过程。
目前,世界上锌产量的 80%以上都是承受湿法工艺生产的。
在湿法炼锌工艺中,电积是主要的耗电工序,其电耗占整个工艺能耗的 70%以上,因此,降低电积电耗,对于湿法炼锌厂降低生产本钱有着乐观的意义。
锌电积电耗锌电积电耗主要包括沟通电耗和直流电耗 2 局部。
沟通电耗主要发生在循环酸泵、冷却塔风机、掏槽真空泵等机械设备上,其在锌电积系统中占总能耗的比例仅为 3%-4%,因此,电积电耗以直流电耗为主。
在锌电积过程中,析出1t 阴极锌需要的电能为:W=U×103/Q·η〔1〕式中 W-直流电耗,kW·h/t;U-槽电压 V,η-电流效率%,q-锌的电化当量, 1.219.5g。
A·h)。
从。
1)式可以看出,锌电积电耗与槽电压成正比,与电流效率成反比。
因此,要降低锌电积电耗,必需降低槽电压或提高电流效率。
锌电积的节能措施降低槽电压槽电压对锌电积的电能消耗有重要影响。
电积过程中槽电压的状况见表 1由表 1 可以看出,一个电解槽的电压降〔U〕由硫酸锌分解电压〔U 分〕。
电积液电阻电压降〔U 液〕。
阴、阳极电阻电压降〔U 极〕。
接触点上电压降〔U 接〕。
阳极泥电压降〔U 泥〕阳极泥等 5 项组成即:U=U 分+U 液+U 极+U 接+U 泥。
〔2〕式〔2〕说明,通过降低分解电压和电阻电压,可以降低槽电压。
降低硫酸锌的分解电压硫酸锌分解电压由理论分解电压。
E 理〕、阴极超电压〔η阴〕和阳极超电压〔η阳〕组成,如下式:+η η-+ η-+ U= [E o (0 2.303RT 2.303RT ) 1ga (OH ) (O )] [E o (Zn ) 1ga (Zn 2+ ) (Zn ) =2 F 2 F [E o (O 2.303RT 2.303RT ) 1ga (OH )] [E o (Zn ) 1ga (Zn 2+ )] (O ) +η(ZN ) 。
浅谈锌电积生产实践及影响因素
浅谈锌电积生产实践及影响因素谯宁【摘要】湿法炼锌工艺过程包括焙烧、浸出、净化、电解、熔铸等五个工序,其中硫酸锌溶液的电解沉积(简称电积)是湿法冶炼锌中关键重要的一环,工作强度大,腐蚀性强.产量的高低、质量的好坏最终将在这里体现.而锌电解技术条件很难控制,波动过大就会使整个电解过程无法进行.【期刊名称】《世界有色金属》【年(卷),期】2018(000)023【总页数】2页(P14-15)【关键词】电积;新液;析出锌;烧板【作者】谯宁【作者单位】四川会理鑫沙锌业有限责任公司,四川会理 615105【正文语种】中文【中图分类】TF813合理的电解技术条件是提高产量(电效)、稳定质量、均衡生产的前提。
锌电积的直流电耗一般在3000~3500度/吨锌片,影响直流电耗波动的因素很多,又相互牵制影响。
电积锌工厂的电流效率一般在85%~94%之间。
1 新液质量新液质量是保证正常电解和提高电效的关键,由于锌的电极电位较负(-0.763V),在析出锌的同时许多杂质金属离子也放电析出,轻则影响产量及电效,重则使整个电解过程无法进行下去,因此净化工序必须给电解工序提供给合格的新液。
影响新液质量的元素主要有Sb、Ge、As、Cu、Cd、Co、Ge、Fe、F、CL、Ca、Mg、Mn等,这些杂质在锌电积过程中是极为有害的,如超标会降低电流效率,增加电耗,影响析出锌质量,腐蚀阴阳极、堵塞管道等。
表1 国内某企业新液主要化学成分控制实例(mg/l)100元素 Zn CdCuCoSbGeFeAs Mn F CL含量 130-150×103<2<<<<<<<0.5<20.10.1200.1 4-6×10360(1)Sb、Ge、As对电解的危害。
这些金属离子的硫酸盐电压低于硫酸的分解电压,导致氢的超电压降低,使锌析出困难而氢易析出。
As、Sb、Ge在浸出、净化工序正常情况下,较容易除去。
电解液中As、Sb超标会引起析出锌大面积的返溶,阴极析出表面粗糙,呈现出线条状和粉状。
锌电积电流效率低的原因与对策
Countermeasures and Reasons of Lo w Current Eff iciency in Zinc Electrolysis
(1) 锌离子浓度 由能斯特方程可知 ,溶液中 Zn2 + 含量降低不利 于锌在阴极上析出 ,同时相应提高的溶液酸度则更 有利于氢气在阴极区放电 ,从而降低电效 ,尤其电解 液酸度愈大 ,电效降低愈厉害 。用我公司电解液进 行连续电积试验可知 ,锌离子浓度从 46~51g/ L 降 至 25~30g/ L ,电流效率由 89167 %降为 75194 % , 说明其影响特别显著 。 (2) 槽温 槽温升高会使氢的析出超电压减小和溶液中有 害杂质活度增加 ,从而恶化电积过程 ,降低电效 。以 我公司生产上溶液进行试验 ,当温度保持在 39~ 42 ℃电效变化很小 ,但当温度继续提高到 45 ℃时 , 电流效率降低 3 个多百分点 ,同时析出锌片出现烧 板症状 。因此 ,高槽温电积应以溶液深度净化为前 提。 115 生产管理 由于湿法炼锌系统为溶液闭路循环且连续作 业 ,若某环节出故障均会给电积带来影响 。我公司 几年的实践中 ,或整个湿法流程体积平衡失控 ,或新 液数量和质量不能保证 ,总之难于确保良好的电积 外部条件 ;在电积系统内部 ,亦存在管理松懈现象 , 尤其在新液底流和槽面管理等方面 。 (1) 新液底流 通常 ,新液存于贮备罐里一定时间 ,罐底将沉积 大量底流 ,其组成主要为碱式硫酸锌和穿滤的净化 渣微粒 ,因而底流中某些杂质含量已成倍富集 。曾 于 1993 年 11 月取沉积近 2 个月的新液底流进行溶 解测试 ,表明 ,30 ℃时底流几乎全部溶于电解液 ,底 流中杂质 Cu 、Co 、Sb 含量分别为新液中正常值的 18 倍 、2165 倍和 1613 倍 ,故生产上须定期清除 。我公
锌电积车间工艺.2021最全优质PPT
2OH-_2e H2O+½O2↑(阳极反应) 硫酸锌溶液电解沉积总反应式为:
直流电
ZnSO4+H2O+e
Zn+H2SO4+½ O2↑
2
1.2 工艺流程
药剂制备槽
新液 新液贮槽
药剂中转槽
风冷塔集液池 缓冲喂液槽
去浸出
废液贮槽
电 解槽 溶液冷却循环池
风冷塔
3
二 锌电积厂房基本条件
2.1 基本参数:
产能
在最佳性能,所有管道和风冷塔分布系统都是干净的才能 实现。总的来说,废液循环泵是关键,废液循环泵每分钟 必须产大约3800L溶液到主喂液管。这时是在运行中的列 和槽中均匀的分布。每个槽每分钟大约接收60L溶液。流 过电解槽的溶液又返回到废液循环槽。废液循环泵必须将 足够的溶液泵到风冷塔,以确保废液循环泵不受限制。
槽内阴阳极板接触使电能消耗在短路发热上,而不是用于锌的沉 积。锌的枝状结晶和阳极板上的二氧化锰层太多,会增加接触的几率 。避免或限制这种现象的发生,阳极板必须保证有效的拍平周期。
10
四 电解液的循环
4.1电解液的循环
• 流过电解槽的精确的电解液流量是很重要的。工艺操作 人员的职责是让流量最大化流入电解车间。这只有在泵处
长,—电流效率会降低,锌片含铅也会升高。 —杂质含量和有机物的添加
7
3.2 杂质对电解的影响 杂质的类型 杂质对电解的影响很大,具体可分成以下几类:
※氟 使析出锌难剥,氟能溶解阴极铝表面的氧化层,使在电积时锌和铝
相互渗透,紧紧地吸附在一起,即析出锌难以剥离。 ※氯
氯的一个很重要的反应是在阳极释放氯气。氯气释放在空气中是很 有危害的,同样氯还溶解阳极。它对阳极板来说是危害很大的杂质。 锰离子含量可以抑制氯的危害.
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
锌的电积-杂质在电积过程中的行为及质量控制在阴极上放电的杂质离子在阴极区,杂质对电解过程的影响主要取决于它们的析出电位和氢在其上的超电压。
所有能够在阴极上放电的离子都有一个共同点,即它们的析出电位总比锌正,有些杂质的还原电位是正值,有的虽然和锌一样也是负值,但绝对值比较小。
虽然这些杂质都能够在阴极析出,并给电解生产造成不利的影响,但是,不同杂质所造成的影响却不完全相同。
造成这种差异的主要原因是氢与不同金属的结合力存在着很大的差别,因此,可以根据氢在其上超电压的大小及氢化物的稳定程度将这类杂质分为以下三组。
A 铅、镉、锡、铋等金属离子铅和镉离子经常存在于工业锌电解液中,而锡和铋则不多见,只有在某些特殊情况下才会进入溶液。
杂质铅主要来自阳极板,而镉则来自精矿。
当溶液中的这些杂质离子浓度很高时,会由于锌和这些杂质金属组成微电池而有加大锌的溶解趋势。
B 钴、镍、铜等金属离子这几种金属的共同点是氢在其上析出时的超电压都不同。
由于它们也是属于析出电位较锌为正的这一类杂质,因而按照热力学规定,它们将在阴极上较锌先析出,这点是和第一组铅、镉、锡、铋等金属的沉积情况相似。
但是,它们在阴极表面上沉积下来之后,金属锌却不会在其上析出而将它们加以覆盖。
在这类杂质沉积的地方只会发生氢的放电。
这是由于氢在这里析出的超电压较低,其析出电位比锌的放电电位高(负数绝对值较小)的缘故。
如果电解液中存在着一定浓度的这类杂质,就会给电解过程造成很大的干扰,这时在阴极片上将出现各种各样的孔洞,产生烧板现象。
C 锗、砷、锑等杂质元素这组杂质元素具有前两组元素所没有的独特行为,它们在阴极上放电后能生成氢化物,并且,这些氢化物易于分解和挥发气体。
锗是正电性金属,因而它易于在阴极上放电沉积,又由于氢在其上析出的超电压不高,所以继之而来的将是氢离子的放电,同时产生活性氢原子,这两种原子进一步结合就生成了锗化氢气体。
如果锗化氢在形成后能像氢气和氧气那样立即逸出,就不会给电解作业带来多大的危害,因为工业电解液中锗的含量一般都是非常微小的。
然而,事实证明所形成的锗化氢非但不能从电解液槽中逸出,而且还会重新分解并在电解过程中不断循环。
锗在电解过程中的循环机理很可能是:溶液中的锗离子在阴极上放电后,所形成的锗化氢气体被吸附在阴极表面上,这种气态绝缘物将阻止锌在该处的继续沉积;此后,锗化氢又被工业电解液中经常存在的那些具有很强氧化能力的离子所氧化,这些离子是Fe3+、MnO4-、Cu2+等,举Fe3+为例,相应的氧化反应为:GeH4 + 4Fe3+—→ Ge4++ 4Fe2++2H2↑接着,Ge4+离子又会在气泡吸附地点附近放电,并重新生成锗化氢气体。
如此周而复始不断循环,将对锌电解过程造成很大的危害,不仅大大降低了电流效率而且使阴极锌质量下降。
在电解液中锗的含量较大时,阴极锌上会出现大面积的针状小孔,当小孔较稠密时则将连成一片,使沉积物呈筛网状。
砷、锑的物理化学性质和它们在电解过程中的行为与锗非常相似。
砷、锑是正电性金属,在电解时,这两种元素易于在阴极上放电,而氢在其上析出的超电压也不很高。
它们和锗一样也能与氢结合生成相应的氢化物AsH3和SbH3。
它们形成的机理以及在电解过程的分解情况也和GeH4大致相似。
在阳极上放电的杂质离子在外电场作用下,阳离子都会向阴极移动,只有阴离子才会趋向阳极。
但是,由于电解液的循环流动,某些阳离子仍然可以通过机械位移和扩散作用而到达阳极表面。
到达的这些阳离子是否能够放电而进一步失去一个或几个电子,取决于相应电离能的大小而这又与离子外电子层结构有关。
对于不变价的离子或业已处于最高状态的离子,它们是不会在阳极上放电的。
属于这一类的阳离子种类很多,K+、Na+、Ca2+、Mg2+、A13+、Zn2+、Cd2+、Fe3+、Ni3+、C03+、Cu2+、Ag+、Ge4+等离子都属于这个类型。
至于可变价态并处于低价状态的阳离子是否会在阳极上进一步氧化,则主要取决于它们的氧化还原电位以及工业电解条件。
这类阳离子为数不少,如Cu+、Fe2+、Co2+、Ni2+、Mn2+、Pb2+、Sn2+等这些可变价态的阳离子中,已经知道,低价锡氧化成高价锡(Sn2+/Sn4+)和低价铜氧化成高价铜(Cu + /Cu 2 +)的标准电位分别为-0.15V和-0.153V,所以这两种金属离子能够在氧析出以前就被氧化成高价状态。
锰是一种非常独特的金属,它有2 ,3 ,4 ,6 ,7价等五种不同的价型,其中四种能以离子状态存在于溶液中,而四价锰只能以固态的Mn仇形态存在。
2价和三价锰的氧化物是碱性的,四价锰是中性的,而六价和七价锰的化合物呈酸性和强酸性。
在工业电解条件下,2价锰很容易氧化成四价状态,即生成二氧化锰粉,同时也能部分地氧化成七价状态,即形成高锰酸根Mn04。
应该指出,如果不是氧在铅上析出超电压较高,那么MnO4-不可能生成,正如没有氢的超电压在阴极上就得不到锌一样。
现在,再讨论铁在电解过程中的行为。
已经知道,金属铁与二价铁离子、三价铁离子间转换反应的标准电位为;Fe2+ + 2e —→ Fe Eө= -0.440VFe3++3e —→Fe Eө=0.771 V可以看出,亚铁离子在阳极的氧化过程很容易进行,因为它的标准还原电位是-0.440V,比氧的析出和二价锰转变成四价锰的标准电位(均为-1.23V)要正一些,比二价锰氧化成高锰酸钾离子的标准氧化电位(-1. 52V)更要正得多,因而亚铁离子只要进入阳极区,就会被优先氧化。
另外,阳极析出的原子氧和氧气以及溶液中的高锰酸钾离子等也能把低价铁离子氧化成高价状态。
在阳极上和溶液中产生的高铁离子将趋向阴极,并且极易在阴极上重新还原成低价状态,因为这个电化反应的标准还原电位比锌要正得多,差值达1.5V以上。
因而即使在浓度很低的情况下,高铁离子也会较锌离子优先放电。
但是,亚铁离子却不易进一步还原成金属铁,虽然金属铁析出的标准还原电位较锌还要正一些。
造成这种情况的原因是:金属铁和锌析出的标准还原电位在数值上本来就相差不远。
而金属铁析出的超电压较高,同时电解液中亚铁离子的活性比锌低得多。
由于铁和锰在阴极上都不能以金属形态析出,而只会被还原成Fe2+和Mn4-留在溶液中,这就使它们有机会重新进入阳极区并且再次被氧化成Fe3+和Mn4-。
显然,电解过程中不断产生的高铁离子和高锰酸根离子在阴极区的优先放电,会导致阴极电流效率下降。
在阴极和阳极上不放电析出的杂质元素钾、钠、铝、镁、钙等阳离子杂质的电负性比锌高,标准还原电位的负数绝对值比锌还要大得多,因而根据热力学定律,它们在电解过程中不会在阴极上放电析出。
同时,这类金属都只有一种价型,而不像铁、锰那样有好几种不同价型的离子,因而也不会在阳极上发生氧化反应。
这类杂质会在湿法炼锌工业溶液中逐渐积累起来达到一定浓度。
其中以钙、镁两种杂质对生产过程比较有害,因为它们的硫酸盐溶解度比较小,从而将造成电解液真空冷却器和有关管道的结垢现象。
这种钙镁硫酸盐的结晶与管壁附着很牢固,消除困难。
氟、氯等阴离子在电解过程中,均趋向阳极。
其中Br-和I-在生产中的实际意义不大,因为他们很少存在于电解液中。
在这里,主要研究C1-和F-两种阴离子。
这两种阴离子的标准氧化电位值如下:Cl-F-△Fө298/(卡/克离子) -31350 -66080Eө/V1.362.87可以看出,由于生成自由能负值很大,因而需要提供很高的电压才能使它们在阴极上放电析出,对于F-来说尤其如此。
F-的标准氧化电位的负值远远超过了氧的析出电位以及过氧化铅的形成电位,因而它在电解过程中绝对不会在阳极放电。
显然,F-离子也不会在阴极放电,因为不存在价数更高的氟离子。
虽然F-离子不论在阴极还是在阳极都不会放电,但是它对于电解过程来说仍然是非常有害的杂质,因为它会腐蚀极板,尤其是阴极铝板。
铝是一种比锌更活泼的金属,它可以在酸性电解液中用作极板,主要是由于在它的表面上存在着一层耐腐蚀的氧化薄膜的缘故。
这层氧化膜的化学成分是A1203及A1(OH)3。
已经知道,在许多金属表面都有类似的氧化物薄膜。
工业电解液是稀硫酸溶液,铝板之所以耐腐蚀以及沉积在其上的锌片之所以易于剥离都应归功于铝板上的氧化膜或吸附层的存在。
如果这个钝化层一旦遭到局部或全部的破坏,那么它以上的两项功能当然也就随之削弱或消失了。
一些研究资料表明,当电解液中含有F-、Cl-、Br-、I-等卤素离子时,金属铝上生成的钝化层将局部受到破坏,其中以F-的腐蚀性最大。
氯容易从阳极细小的孔隙中渗入到阳极内部与铅作用,发生如下反应:Pb + 2Cl-←—→PbCl2Eө =0.268V所生成的PbC12的溶解度比PbSO4高得多,工业锌电解液中SO42-离子浓度远高于氯离子浓度,因此,当溶液中PbC12浓度达到饱和溶解度时,相应的Pb2+浓度对PbS04来说就已经是过饱和状态了,从而将会有固相PbS04析出。
C1-离子再生之后,又能再度渗入阳极内部与铅作用。
氯离子在锌电解中的这种周而复始的作用,将造成阳极极板的不断腐蚀。
由于氯对阳极铝板的腐蚀,随着在阳极表面和悬浮于电解液中的PbSO4也将显著增加,因而它们由于各种原因而被夹带到阴极区的可能性也就大大增加了。
固体PbS04颗粒将以机械夹杂的形式进入阴极沉积物,并与Pb2+离子放电沉积一样也会降低电解锌产品的质量。
电锌质量控制随着科学技术的发展,在压铸零件、电镀和热浸镀、医药、化学试剂等工业部门中零号锌的消耗量逐年增加。
国家标准规定的锌锭标准列于表17一17中。
从化学成分来说,我国锌电积现有技术和装备已可大量生产零号锌,有的大型湿法炼锌厂,如株洲冶炼厂,零号锌产出率已接近100%。
有的电锌厂生产的特高级锌(Zn含量399.885%)已在伦敦金属交易所注册,可免检进人国际市场。
生产实践证明,影响电锌质量的杂质主要是铅、锡、铁。
要达到生产零号锌的要求,必须严格控制各生产条件,而关键的问题在于努力降低电积液中杂质的含量。
GB/T470—1997规定的锌锭的化学成分注:Zn为99.99%的锌锭用于生产压铸合金,最高铅含量应为0.003%。
在锌电积的过程中,杂质不仅影响锌电积的电化学及结晶过程,在浓度相近的条件下,大多数杂质将比Zn2+有更大的还原速率。
然而,任一离子析出的速率,不可能大于其极限电流密度。
nFD ′αiDi = —————δ(1-kt)式中 Di——实际析出速率,cm2/s;D′——离子扩散系数;δ——有效扩散层厚度,cm;αi——溶液中离子的活度,mol/L;t——离子的迁移数;k——离子的导电率S/m;F——法拉第常数。
对于杂质来说,浓度很小,实际上不负担电荷的迁移,因此,nFD′C iD i= —————δ式中 C i——杂质离子浓度。
