volte主被叫信令流程小结VOLTE呼叫流程介绍：A和B均在IDLE模式，A用户（主叫Caller）呼叫B用户（被叫Callee）流程图；A、B均在MME附着，已在AS服务器注册；VOLTE呼叫业务流程VOLTE呼叫业务流程1.2.携带SIP信令INVITE请求。
3.AS服务器发送100 Trying的确认消息给用户A，确认收到INVITE消息。
4.同时转发INVITE到用户B，发送下行数据首先经过PDN网关到SGW网关。
5.SGW发现UE B为IDLE模式，发送下行数据到的通知到MME，同时缓存数据。
6.MME对UE B发起寻呼流程。
7.同上述步骤1-9；8.SGW将缓存的数据发往UE B，其中SIP信令为A呼叫B的INVITE消息。
UE发送上行数据到AS，携带回复的100 Trying消息。
后续信令和数据的传输见A呼叫B（SIP呼叫业务流程）。
SIP呼叫业务流程介绍：SIP呼叫业务流程SIP呼叫业务流程上述步骤1-24详细描述了主叫与被叫之间的SIP信令流程，具体流程如下：1.用户A，摘机对用户B发起呼叫，用户A首先向AS服务器发起INVITE请求。
2.AS服务器回复100 Trying给用户A说明收到INVITE请求。
3.AS服务器通过认证确认用户认证已通过后，向被叫终端B转送INVITE请求。
4.用户B向AS服务器送呼叫处理中的应答消息，100 Trying。
5.用户B向AS服务器送183 Session Progress消息，提示建立通话的进度信息；（此时被叫QCI1专用承载建立）6.AS服务器向主叫终端A转送183 Session Progress消息，终端A了解到整个Session的建立进度信息。
7.终端A向AS服务器回复临时应答消息PRACK，表示收到183 Session Progress消息。
（此时主叫QCI1专用承载建立）8.AS服务器向被叫终端B转送临时应答消息PRACK，终端B了解到终端A收到183 Session Progress消息。
VOLTE指标及信令流程
六忙时平 均
Enb
0.5%
E-RAB掉线率(QCI=5)
E-RAB(QCI=5)掉线率反映了系统 的业务通讯保持能力，也反映了系 统的稳定性和可靠性。
∑( 分QCI的eNB请求释放的E-RAB数 -分QCI的正常 的eNB请求释放的E-RAB数 +分QCI的切出失败的ERAB数 )/∑分QCI的E-RAB建立成功数， 其中∑代表将 本地网范围内的各个小区的统计结果累加, QCI=5。
（MO发送的RTP数据包数量-MT接收的RTP数据包数 量）/MO发送的RTP数据包数量*100%
六忙时平 均
Enb
小区下行PDCP SDU平均时延 小区用户面下行平均时延
六忙时平 均
Enb
99% 1% 0.1s
目录
VoLTE主要指标介绍 VoLTE集团用例测试指标 VoLTE信令流程
6
7.1基本呼叫体验测试-好点
话音质量
抖动（Jitter）（话音）
RTP丢包率（PLR）（话音）
RTP丢包率（PLR）（视频）
指标描述
公式定义
建议值
终端侧发起第一条随机接入消息到收到网 络侧下发SIP 180 ring消息之间的时间差
--
被叫上发INVITE 183到收到UPDATE（ QCI1专用承载建立）
--
被叫上发INVITE 183到收到UPDATE（ QCI1&QCI2专用承载建立）
六忙时平 均
Enb
0.5%
保持性 E-RAB掉线率(QCI=2)
E-RAB(QCI=2)掉线率反映了系统 的业务通讯保持能力，也反映了系 统的稳定性和可靠性。
∑( 分QCI的eNB请求释放的E-RAB数 -分QCI的正常 的eNB请求释放的E-RAB数 +分QCI的切出失败的ERAB数 )/∑分QCI的E-RAB建立成功数， 其中∑代表将 本地网范围内的各个小区的统计结果累加, QCI=2。
volte呼叫信令流程
一、终端开机的IMS注册过程：用户开机以后，首先完成附着过程，附着完成以后，发起IMS注册过程。
在IMS注册流程中，先建立QCI=5的SIP信令承载。
然后进行SIP的注册过程，当完成注册过程以后，就可以进行VoLTE呼叫了。
SIP信令的注册过程如下图所示。
二、VoL TE呼叫VoL TE的信令呼叫流程：三、Volte呼叫volte的AMR-WB 12.65K的确定AMR-WB采样频率为16kHz，AMR的采用频率为8kHZ。
AMR-WB总共支持8种模式，其中模式2代表AMR-WB 12.65kbps，模式8代表AMR-WB 23.85kbps。
在上图中就是mode-set=2，表示AMR-WB只适应12.65kbps编码方式。
VOLTE呼叫过程中，I NVITE消息中携带的媒体类型和编码格式：主被叫协商以后，在UPDATE消息中确定的媒体类型和编码格式：AMR-WB采样频率为16kHz，AMR的采用频率为8kHZ。
AMR-WB总共支持8种模式，其中模式2代表AMR-WB 12.65kbps，模式8代表AMR-WB 23.85kbps。
在上图中就是mode-set=2，表示AMR-WB只适应12.65kbps编码方式。
建立语音业务承载QCI=1，打开ROHCTTI-Bundling关闭关闭SPS功能，通过查看qci=1语音承载RRCConnectionReconfiguration消息，没有sps 相关ie。
四、Volte呼叫vollte的AMR-WB 23.85k的确定：1：Invite消息中的AMR-23.85k的编码方法：2：update 消息中协商以后的媒体类型和编码方式。
下图中：媒体类型为AMR-WB，采样频率为16k，单通道。
采用的模式为AMR-WB的mode 8。
mode8对应的编码速率为23.85kbps。
五、VoL TE呼叫2G上图是VoLTE呼叫2G信令流程。
流程和VoLTE呼叫VoLTE是相同的。

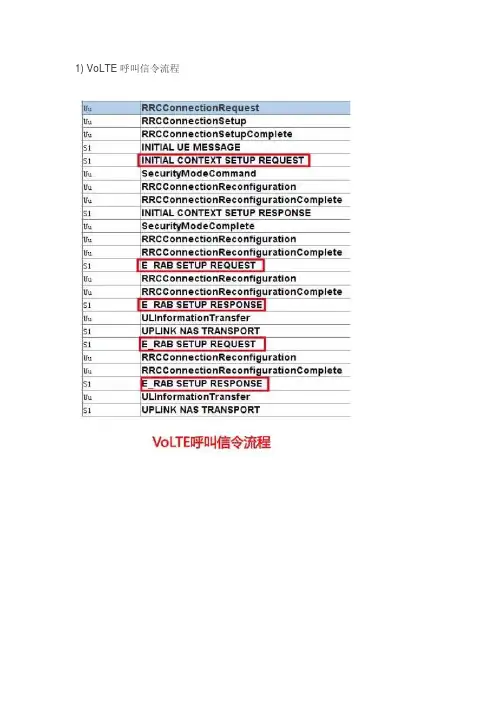

VoLTE呼叫信令流程层3消息

1) VoLTE呼叫信令流程establishment Cause ：取值为4。
代表终端发起的数据业务请求。
这里的mo 代表为移动始端，即“主叫”。
establishment Cause ：取值为2。
代表终端接收Paging消息发起的RRC建立请求。
这里的mt代表为移动终端，即“被叫”。
RRCConnectionSetup 信令：主要用于SRB1无线承载的建立与无线配置。
在这里可以看到SPS、TTIB等参数的配置。
RRCConnectionSetup 的srb_ToAddModList：srb_Identity=1，说明SRB1已经建立。
RRCConnectionSetup 的rlc_Config：t=1，代表显示配置。
对于SRB1与SRB2的RLC_MODE必须采用AM模式。
RRCConnectionSetup 的mac_MainConfig：ttiBundling =FALSE, TTI绑定属性。
TRUE表示TTI捆绑有效，而FALSE表示TTI捆绑无效。
TTI 捆绑对FDD有效，对TDD仅仅适用于配置为0、1、6的情况。
RRCConnectionSetup 的sps_Config ：t=1表示释放该配置（release），包括上行和下行两个配置项。
RRCConnectionSetupComplete 信令：当UE完成SRB1承载和无线资源的配置，向eNodeB回应该消息。
同时，NAS层包含Attach Request信息。
Initial UE Message信令：eNodeB向MME注册，包含NAS层Attach Request 信息以及TAI等信息。
Initial UE Message信令：还包括小区以及接入原因等信息。
Initial Context Setup Request信令：eNB_UE_S1AP_ID，eNB中S1口UE的上下文ID。
该参数是UE在eNodeB侧S1接口上的唯一标识，由eNodeB分配，此处必须与Initial UE Message消息中的eNB_UE_S1AP_ID保持一致。
