激光自倍频晶体简介
激光倍频技术-光学频率之舞
激光倍频技术-光学频率之舞什么是倍频激光倍频激光是一种激光器输出的光束经过一个非线性光学晶体或非线性光学材料后，产生的光束频率翻倍的现象。
这个过程叫做倍频（Second Harmonic Generation，SHG），也被称为频率加倍。
在倍频激光中，通常使用非线性光学晶体或材料来实现频率翻倍。
这些材料对于不同频率的光有不同的折射率，因此当原始激光光束通过这些材料时，会发生频率加倍的现象。
具体来说，倍频过程中，两个光子被合并成一个光子，其频率是原始光的两倍。
如将激光倍频是指激光经过倍频晶体（LBO、BBO）生成波长减小一半，频率加倍的激光，晶体对1064nm强光倍频后为532的绿光。
倍频的条件晶体可以找到一个方向，使频率f1的基频激光，和2*f1频率的倍频光，折射率能够相同(光子动量守恒)，这样晶体中就可以存在理想的增益特征长度。
能量能够持续地从f1的基频激光转换到2*f1的倍频光中。
倍频技术的核心原理非线性光学原理在这些过程中是核心，非线性材料或晶体被用来将原始激光的频率改变。
以下是一些常见的倍频技术：二次谐波生成（SHG）：这是最常见的倍频过程之一，其中原始激光的频率翻倍，产生两倍频率的光。
SHG广泛用于激光光源和医学成像。
和频生成（SFG）：两个不同频率的光波通过非线性晶体相互作用，产生一个新的频率，其频率是两个原始频率的和。
SFG在界面科学和光谱学中有重要应用。
差频生成（DFG）：两个不同频率的光波相互作用，产生一个新的频率，其频率是两个原始频率的差。
DFG也用于光谱学和激光源。
光学参量振荡（OPO）：这种特殊的倍频过程中，一个非线性晶体中的激光光子分裂成两个较低频率的光子，同时满足能量守恒。
这通常用于产生可调谐的激光光源激光倍频的好处激光的波长越短，频率越高，光的粒子性越强，穿透力越强，传送完整电磁波的周期越短，激光脉冲的最短时间越短。
脉冲越短，所需要的电磁波的周期越短，频率越高。
这就是为什么皮秒或飞秒激光器的电磁波的频率越高的原因。
掺钕硼酸钙氧钆激光自倍频晶体通用技术条件及测试方法
掺钕硼酸钙氧钆激光自倍频晶体通用技术条件及测试方法掺钕硼酸钙氧钆激光自倍频晶体通用技术条件及测试方法一、引言掺钕硼酸钙氧钆（Nd:YCOB）晶体是一种重要的光学材料，具有优异的光学性能和较宽的适用温度范围。
它广泛应用于激光器、光通信、医学、测距等领域。
而激光自倍频技术作为一种重要的激光频率转换技术，能够将激光波长缩短到目标波长，提高激光器的工作效率和输出功率。
掺钕硼酸钙氧钆激光自倍频晶体的通用技术条件及测试方法至关重要。
二、掺钕硼酸钙氧钆激光自倍频晶体的基本特性1. 光学特性掺钕硼酸钙氧钆激光晶体具有较高的激发截面和较宽的荧光光谱带宽，适合用于激光器工作波长的选择。
2. 温度特性由于其晶体结构的稳定性，掺钕硼酸钙氧钆晶体在较宽的温度范围内保持稳定的光学性能，适用于复杂的工作环境。
三、掺钕硼酸钙氧钆激光自倍频晶体的技术条件在实际应用中，掺钕硼酸钙氧钆激光自倍频晶体的技术条件包括但不限于以下几个方面：1. 晶体生长条件掺钕硼酸钙氧钆晶体的生长需要严格控制温度、压力和化学成分等参数，以确保得到高质量的晶体。
2. 激光器工作条件在激光器中，掺钕硼酸钙氧钆晶体的工作温度、泵浦光束的功率和光束的聚焦度等参数需要进行精细调控，以获得理想的激光效果。
3. 自倍频条件自倍频技术要求掺钕硼酸钙氧钆晶体具有特定的晶格结构和光学性能，能够在受激辐射过程中实现频率加倍。
四、掺钕硼酸钙氧钆激光自倍频晶体的测试方法1. 光学测试通过测量掺钕硼酸钙氧钆晶体的吸收光谱、荧光光谱和折射率等光学性能参数，评估其适用于自倍频技术的能力。
2. 热学测试考察掺钕硼酸钙氧钆晶体在不同温度下的光学性能，包括折射率温度变化系数和热光系数等参数。
3. 频率调节测试通过调节激光器输出波长和功率等参数，评估掺钕硼酸钙氧钆晶体在自倍频过程中的频率调节范围和效率。
五、我对掺钕硼酸钙氧钆激光自倍频晶体的个人观点和理解作为一种重要的激光器材料，掺钕硼酸钙氧钆晶体具有广阔的应用前景和发展空间。

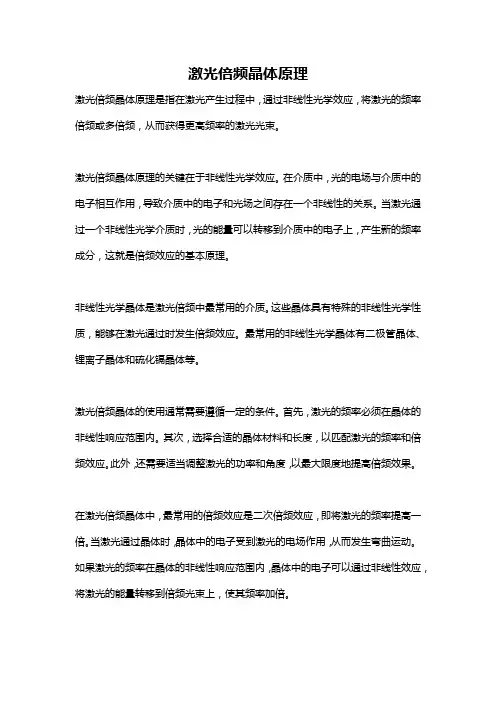

激光倍频晶体原理
激光倍频晶体原理激光倍频晶体原理是指在激光产生过程中，通过非线性光学效应，将激光的频率倍频或多倍频，从而获得更高频率的激光光束。
激光倍频晶体原理的关键在于非线性光学效应。
在介质中，光的电场与介质中的电子相互作用，导致介质中的电子和光场之间存在一个非线性的关系。
当激光通过一个非线性光学介质时，光的能量可以转移到介质中的电子上，产生新的频率成分，这就是倍频效应的基本原理。
非线性光学晶体是激光倍频中最常用的介质。
这些晶体具有特殊的非线性光学性质，能够在激光通过时发生倍频效应。
最常用的非线性光学晶体有二极管晶体、锂离子晶体和硫化镉晶体等。
激光倍频晶体的使用通常需要遵循一定的条件。
首先，激光的频率必须在晶体的非线性响应范围内。
其次，选择合适的晶体材料和长度，以匹配激光的频率和倍频效应。
此外，还需要适当调整激光的功率和角度，以最大限度地提高倍频效果。
在激光倍频晶体中，最常用的倍频效应是二次倍频效应，即将激光的频率提高一倍。
当激光通过晶体时，晶体中的电子受到激光的电场作用，从而发生弯曲运动。
如果激光的频率在晶体的非线性响应范围内，晶体中的电子可以通过非线性效应，将激光的能量转移到倍频光束上，使其频率加倍。
激光倍频晶体的倍频效果受到多种因素的影响。
首先是非线性光学晶体的性质，包括晶体的非线性系数、透射率和吸收率等。
其次是激光的特性，包括功率、波长、脉冲宽度和重复频率等。
此外，晶体的长度、温度和入射角度等参数也会对倍频效果产生影响。
激光倍频晶体在科学研究和应用领域有着广泛的应用。
例如，在激光器中，倍频效应可以将激光的频率提高到更高的能量级，从而获得更短的脉冲宽度和更高的峰值功率。
这在激光加工、医学和光学通信等领域中都有很大的应用潜力。
此外，在激光光谱分析中，倍频效应也可以用于获得更高分辨率的光谱信息。
总之，激光倍频晶体原理是通过非线性光学效应，将激光的频率倍频或多倍频，从而获得更高频率的激光光束。
这一原理在科学研究和应用中有着广泛的应用前景，并且可以通过调整各种参数来优化倍频效果。

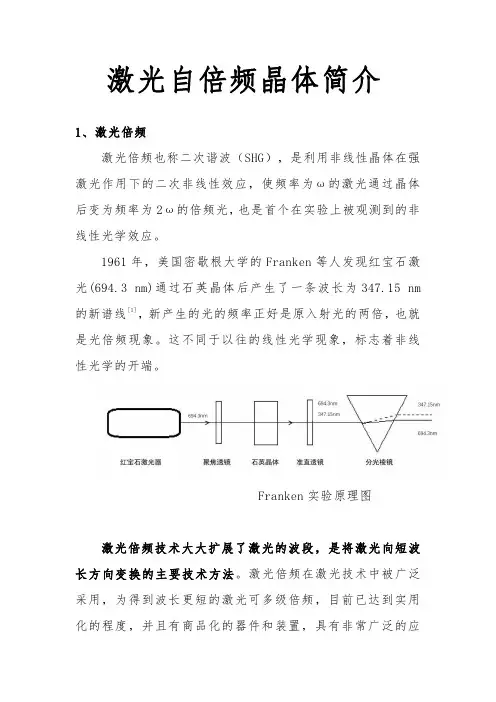

激光自倍频晶体简介

激光自倍频晶体简介1、激光倍频激光倍频也称二次谐波（SHG），是利用非线性晶体在强激光作用下的二次非线性效应，使频率为ω的激光通过晶体后变为频率为2ω的倍频光，也是首个在实验上被观测到的非线性光学效应。
1961年，美国密歇根大学的Franken等人发现红宝石激光(694.3nm)通过石英晶体后产生了一条波长为347.15nm 的新谱线[1]，新产生的光的频率正好是原入射光的两倍，也就是光倍频现象。
这不同于以往的线性光学现象，标志着非线性光学的开端。
Franken实验原理图激光倍频技术大大扩展了激光的波段，是将激光向短波长方向变换的主要技术方法。
激光倍频在激光技术中被广泛采用，为得到波长更短的激光可多级倍频，目前已达到实用化的程度，并且有商品化的器件和装置，具有非常广泛的应用。
2、自倍频晶体自倍频激光晶体是通过在非线性光学晶体中掺入激活离子（通常是Nd3+或Yb3+），使其同时具有激光发射和非线性光学倍频两种功能，在产生红外波长的基频光的同时对其进行倍频。
典型的自倍频晶体有掺杂钕离子的四硼酸铝钇（NYAB）、掺杂镱离子的四硼酸铝钇（Yb:YAB）、掺杂钕或镱离子的硼酸钙氧盐（Nd/Yb:RECOB）等晶体。
1）NYAB晶体用半导体激光器（LD）抽运NYAB晶体最高可获得225mW 的自倍频绿光输出（光光转换效率为14％），而用钛宝石作为抽运源绿光输出功率可提高到450mW[2]。
但是，NYAB 晶体的不均匀性很难通过改善晶体生长条件或其它措施来解决，极难获得高光学质量的单晶。
除此之外，NYAB晶体在530nm倍频光处存在较强的吸收，不利于自倍频绿光的产生。
这使得NYAB自倍频激光器的应用受到限制。
2）Yb:YAB晶体Yb:YAB晶体的主吸收峰在976nm处，用功率11W的LD 抽运Yb:YAB晶体，可获得4.3W的基频光波输出（斜效率为48％），最终实现了1.1W的自倍频绿光输出（光光转换效率为10％）[3]。
