分布式光纤传感器简介
分布式光纤传感技术介绍
分布式光纤传感技术介绍哎呀，说起这个分布式光纤传感技术，我可得好好给你掰扯掰扯。
这玩意儿，听起来挺高大上的，其实呢，就是用光纤来感知周围环境的变化，比如温度啊、压力啊、振动啊这些。
你可能会想，这不就是一根线嘛，能有啥大不了的？嘿，别小看这根线，它可聪明着呢！首先，咱们得聊聊光纤是啥。
光纤，就是那种细细的、透明的玻璃丝，你家里宽带上网用的那种。
但是，分布式光纤传感技术用的光纤，可比那个高级多了。
这种光纤，里面可以传递光信号，而且，这些光信号在光纤里走的时候，会因为周围环境的变化而改变。
这就是分布式光纤传感技术的核心。
比如说，你把光纤埋在地下，用来监测管道有没有泄漏。
如果管道漏了，周围的温度、压力就会变化，这些变化就会影响光纤里的光信号。
光纤里的光信号一变，咱们的设备就能检测到，然后发出警报。
这就是分布式光纤传感技术的一个应用。
再给你举个栗子，我有个朋友在建筑工地上工作，他们就用这个技术来监测建筑结构的安全。
你想想，建筑工地上那么多大型机械，万一哪个地方没搞好，那可不是闹着玩的。
他们就把光纤埋在混凝土里，一旦有裂缝或者变形，光纤里的光信号就会变化，设备就能检测到，及时采取措施。
这个技术还有个好处，就是它可以覆盖很长的距离。
不像传统的传感器，只能监测很小的区域。
分布式光纤传感技术，一根光纤可以拉很长，监测的范围自然就广了。
而且，它还很耐用，不怕风吹日晒，也不怕腐蚀。
说到这儿，你可能会觉得，这玩意儿这么厉害，肯定很贵吧？其实，随着技术的发展，成本已经降低了很多。
而且，因为它可以减少维护成本和提高安全性，长远来看，还是挺划算的。
总之，分布式光纤传感技术，就是用光纤来感知世界的一种高科技。
它虽然听起来有点复杂，但其实原理挺简单的，就是利用光信号的变化来监测环境。
这技术在很多领域都有应用，比如石油、天然气、土木工程、环境监测等等。
随着技术的不断发展，我相信它会越来越普及，给我们的生活带来更多便利和安全。
分布式光纤传感器原理
分布式光纤传感器原理一、分布式光纤传感器原理分布式光纤传感器（Distributed Optical Fiber Sensor，DOFS）是一种新型传感技术，它利用光纤原理监测、测量被测目标的参数。
传感器通过植入光纤改变或分析光纤内传播的光脉冲，根据数学模型和算法从光脉冲的改变中分析出被测参数，从而达到监测或测量的目的。
传统的光纤传感器主要分为单点检测和分布式传感两类。
单点检测只能检测光纤段的一点，而分布式传感则可以同时监测整个光纤段的参数，如压力、温度、振动等。
分布式光纤传感器主要有两种：光纤Brillouin散射传感器（Fiber Brillouin Scattering Sensor）和光纤Raman散射传感器（Fiber Raman Scattering Sensor）。
1. 光纤Brillouin散射传感器光纤Brillouin散射传感器是利用光纤内固有的acoustic-optic 效应（Brillouin散射）来测量光纤内部的物理参数，如压力、温度、拉力等。
光纤Brillouin散射是指一束光线入射至光纤材料或结构中，由于光纤材料的内部固有声子和光子的相互作用，使得光子的波长会发生微小的变化，即光子的波长会发生一个内部固有的 Brillouin 光谱线，里面包含着光纤的特征参数，例如压力、拉力、温度等。
2. 光纤Raman散射传感器光纤Raman散射传感器是基于光纤Raman散射原理，利用激光激发出的光纤中的能量状态的微小变化来测量物理参数，如温度、压力、拉力等。
光纤Raman散射（Fiber Raman Scattering）是指一束激光入射至光纤中，由于光子和光纤中的自由电子的相互作用，使得激光光子中的能量状态发生微小的变化，从而产生一条Raman光谱线。
里面包含着光纤的特征参数，如温度、压力、拉力等。
二、分布式光纤传感器的应用分布式光纤传感器在工程和科学研究中有着广泛的应用，如用于： 1. 架构监测：可为大型结构物提供细节的分布式监测，如桥梁、建筑物等；2. 海洋和河流监测：可以实现实时的海洋流速和河流溯源的监测；3. 地质监测：可以检测地表或地下的地质变化，如地震、地质构造变化等；4. 军事和安全监控：可以检测活动的物体，如坦克、舰船等；5. 工厂设备监控：可以实现机器的实时监控，如机床、发动机等。
《2024年分布式光纤传感技术在结构应变及开裂监测中的应用研究》范文
《分布式光纤传感技术在结构应变及开裂监测中的应用研究》篇一一、引言随着现代科技的不断进步，分布式光纤传感技术以其独特的优势在众多领域得到了广泛应用。
特别是在结构健康监测领域，分布式光纤传感技术因其高灵敏度、高空间分辨率和长距离监测能力，成为了结构应变及开裂监测的重要手段。
本文将详细探讨分布式光纤传感技术在结构应变及开裂监测中的应用研究。
二、分布式光纤传感技术概述分布式光纤传感技术是一种基于光纤的光学传感技术，通过在光纤中传输的光信号与外界环境相互作用，实现对温度、应变、振动等物理量的测量。
其核心原理是利用光时域反射技术（OTDR）和光频域反射技术（OFDR）等手段，对光纤中的后向散射光信号进行分析，从而获取沿光纤分布的物理量信息。
三、分布式光纤传感技术在结构应变监测中的应用（一）应用原理在结构应变监测中，分布式光纤传感技术通过将光纤埋设或粘贴在结构物表面或内部，利用光纤对结构物的微小形变进行感知和测量。
当结构物发生形变时，光纤中的光信号会随之发生变化，通过分析这些变化，可以推算出结构物的应变情况。
（二）应用案例以大型桥梁结构为例，通过在桥梁关键部位埋设光纤传感器，可以实时监测桥梁的应变分布情况。
一旦发现异常应变，可以及时采取措施，避免桥梁发生结构性损伤或垮塌事故。
四、分布式光纤传感技术在结构开裂监测中的应用（一）应用原理在结构开裂监测中，分布式光纤传感技术可以通过检测光纤中光信号的突然变化来预测和监测结构的开裂。
当结构发生开裂时，由于裂缝的产生和发展，光纤中的光信号会受到影响，这些变化可以被传感器捕捉并分析，从而实现对结构开裂的监测。
（二）应用案例以建筑物结构为例，通过在建筑物的关键部位布设光纤传感器，可以实时监测建筑物的开裂情况。
这对于预防建筑物因开裂而导致的安全事关重大，能够为建筑物的维护和修缮提供有力支持。
五、结论分布式光纤传感技术在结构应变及开裂监测中具有重要的应用价值。
其高灵敏度、高空间分辨率和长距离监测能力使其成为了现代结构健康监测的重要手段。

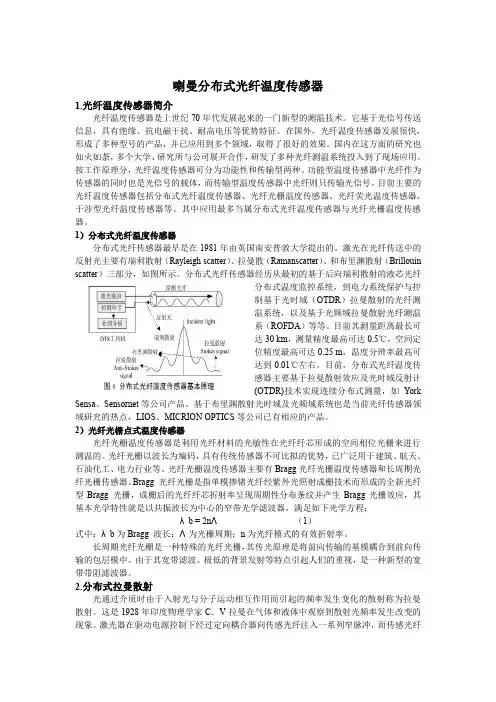

喇曼分布式光纤温度传感器
喇曼分布式光纤温度传感器1.光纤温度传感器简介光纤温度传感器是上世纪70年代发展起来的一门新型的测温技术。
它基于光信号传送信息，具有绝缘、抗电磁干扰、耐高电压等优势特征。
在国外，光纤温度传感器发展很快，形成了多种型号的产品，并已应用到多个领域，取得了很好的效果。
国内在这方面的研究也如火如荼，多个大学、研究所与公司展开合作，研发了多种光纤测温系统投入到了现场应用。
按工作原理分，光纤温度传感器可分为功能性和传输型两种。
功能型温度传感器中光纤作为传感器的同时也是光信号的载体，而传输型温度传感器中光纤则只传输光信号。
目前主要的光纤温度传感器包括分布式光纤温度传感器、光纤光栅温度传感器、光纤荧光温度传感器、干涉型光纤温度传感器等。
其中应用最多当属分布式光纤温度传感器与光纤光栅温度传感器。
1）分布式光纤温度传感器分布式光纤传感器最早是在1981年由英国南安普敦大学提出的。
激光在光纤传送中的反射光主要有瑞利散射（Rayleigh scatter）、拉曼散（Ramanscatter）、和布里渊散射（Brillouin scatter）三部分，如图所示。
分布式光纤传感器经历从最初的基于后向瑞利散射的液芯光纤分布式温度监控系统，到电力系统保护与控制基于光时域（OTDR）拉曼散射的光纤测温系统，以及基于光频域拉曼散射光纤测温系（ROFDA）等等。
目前其测量距离最长可达30 km，测量精度最高可达0.5℃，空间定位精度最高可达0.25 m，温度分辨率最高可达到0.01℃左右。
目前，分布式光纤温度传感器主要基于拉曼散射效应及光时域反射计(OTDR)技术实现连续分布式测量，如York Sensa、Sensornet等公司产品。
基于布里渊散射光时域及光频域系统也是当前光纤传感器领域研究的热点，LIOS、MICRION OPTICS等公司已有相应的产品。
2）光纤光栅点式温度传感器光纤光栅温度传感器是利用光纤材料的光敏性在光纤纤芯形成的空间相位光栅来进行测温的。
《分布式光纤传感器》课件
03Leabharlann 交通用于监测高速公路、 铁路和桥梁的结构健 康，确保交通安全。
04
环保
用于监测土壤、水和 空气的质量，以及污 染源的定位。
分布式光纤传感器的优势与局限性
优势 同时测量沿光纤分布的温度和应变等物理量； 高精度、高灵敏度和高分辨率；
分布式光纤传感器的优势与局限性
测量距离长，可实现连续监测； 耐腐蚀、抗电磁干扰和本征安全。
分布式光纤传感器的成本和稳定性问题也需要得到解决，以便更好地推广和应用。
分布式光纤传感器与其他传感器的集成和协同工作需要进一步研究，以提高监测系 统的整体性能和稳定性。
对未来研究和应用的建议
鼓励产学研合作，加强分布式 光纤传感器技术的研发和应用 研究，推动技术进步和产业发
展。
加强国际合作与交流，借鉴 国外先进技术和发展经验， 提高我国分布式光纤传感器
技术的国际竞争力。
鼓励企业加大投入，推动分布 式光纤传感器技术的商业化应 用，拓展应用领域和市场空间
。
THANKS
感谢观看
开发新型分布式光纤传感器技术
新材料
探索新型的光纤材料和光学器件，以 提高分布式光纤传感器的性能和功能 。
新原理
研究新的分布式光纤传感原理和技术 ，以拓展其应用领域和解决现有技术 的局限性。
05
结论
Chapter
分布式光纤传感器的重要性和应用前景
分布式光纤传感器在长距离、大范围监测中具 有明显优势，可广泛应用于石油、天然气、电 力等行业的安全监测和预警系统。
预警系统
利用分布式光纤传感器监测建筑物周围的环境变化，如地震、风力和 温度等，及时发出预警，预防潜在的自然灾害和人为破坏。
04
分布式光纤传感器
φ-OTDR扰动定位
φ-OTDR灵敏度高并且可 以实现多点扰动定位，但 是由于对激光器线宽要求 很高(kHz)，导致成本很 高。 图4 φ-OTDR扰动定位
COTDR相干检测扰动定位
通过相干检测技术可以大幅 度提高φ-OTDR的信噪比， 通过相干技术实现φ-OTDR 解调的方法叫做COTDR，其 系统搭建图如下所示。 图5 相干检测OTDR
布里渊散射的频移分量由声波产生的移动光栅引 起，光栅以声速在光纤中传播，且声速与光纤温 度和应力有关，两个布里渊频移分量均携带光纤 局部温度与应力信息。
散射光的布里渊频移随温 度和应力的变化见图1的散 射图谱。点击进入散射光 谱图
BOTDR应变测量 原理图
布里渊频移与温度和应变的 线性关系。 图11 布里渊频移与温度、应 力的线性关系 图12 BOTDR应变测量原理图
分布式传感器可以准确测量光 纤沿线上任意一点上的应力、 温度、振动等信息。
光纤中的散射信号
光纤中的散射信号主要包括三类：
瑞利散射，由折射率起伏引起； 拉曼散射，由光学声子引起； 布里渊散射，由声学声子引起。
其散射光谱图入下：
图1 散射光谱图
OTDR技术
散射类光纤传感主要运用OTDR技术实现，此技术通过 向光纤中注入光脉冲并接收光纤内的后向散射光实现 传感，外部事件会对后向散射光的幅度、相位、波长
到的应变差值曲线，若其中的应变值超出了设定的警戒值，即触发报警。
02 图14 光缆的固定
谢
谢
欢迎提问
！
点分 布 击
此
式 处
添
光 加
副
纤 标
题
传 感 器
分布式光纤传感器
光纤周界安防系统主要基于分布式光纤振动传感器。将光纤固定于需要传 感的围栏上，当有外界入侵时，光纤中的传感信号受到入侵信号的调制而 发生变化，通过分析这个变化就得到入侵的具体位置，从而实现分布式入 侵检测。
分布式光纤传感的基本原理
分布式光纤传感的基本原理一、引言分布式光纤传感技术是利用光纤作为传感器，通过对光纤中的光信号进行分析和处理，实现对物理量的测量和监测。
该技术具有高精度、高灵敏度、可靠性高等优点，在工业、交通、环保等领域得到了广泛应用。
二、基本原理1. 光纤传感器的工作原理光纤传感器是基于光学原理设计制造的一种传感器。
其主要组成部分是光源、光纤和检测系统。
在测量过程中，光源会向光纤中发射一束激光或LED等光线，经过反射或散射后再返回检测系统进行信号处理。
2. 光纤传感器的分类根据不同的测量原理和应用场景，可以将光纤传感器分为多种类型。
常见的有：（1）布拉格反射式（FBG）传感器：利用布拉格反射原理实现对温度、压力等物理量的测量。
（2）拉曼散射式（Raman）传感器：利用拉曼效应实现对温度、压力等物理量的测量。
（3）雷达式（OTDR）传感器：利用光时域反射原理实现对光纤长度、损耗等物理量的测量。
（4）弯曲式传感器：利用光纤弯曲时产生的信号变化实现对温度、应力等物理量的测量。
3. 分布式光纤传感技术的原理分布式光纤传感技术是一种基于拉曼效应原理的传感技术。
在这种技术中，通过向光纤中注入一束高功率激光，使其产生拉曼散射效应。
当激光与介质相互作用时，会产生散射光信号，并且随着介质内部物理参数的变化而发生频移。
通过对散射光信号进行分析和处理，可以得到介质内部物理参数分布情况。
4. 分布式温度传感原理在分布式温度传感中，通过向被测物体表面附近埋设一根特殊的分布式光纤，在激光作用下，可以得到介质内部温度变化情况。
具体原理如下：（1）激光器向被测物体表面附近注入高功率激光。
（2）激光与介质相互作用，产生拉曼散射光信号。
（3）散射光信号经过分析和处理，得到介质内部温度分布情况。
三、应用领域分布式光纤传感技术具有广泛的应用领域，在以下几个方面得到了广泛的应用：1. 石油化工行业在石油化工行业中，分布式光纤传感技术可以实现对管道温度、压力等物理量的实时监测。
分布式光纤传感技器
（1）衰减死区 从反射点开始到接收机恢复到后向散射电平约0.5dB的范围内的这段距离。 也就是OTDR能再次测试损耗和衰减的点。 （2）事件死区 从OTDR接收到的反射点开始，到OTDR恢复到最高反射点1.5dB以下这段 距离。在这以后才能发现是否还有地二个反射点，但还不能测试损耗和衰 减。
由光源、传感、信号处理和显示三部分组成。
光源
光纤耦合器
光探测器
光放大器
被测光纤 示波器 信号处理
关键技术：① 大功率、窄脉冲输出，② 低噪声、高灵敏度光探测，
5
③ 高速率信号处理
6 分布式光纤传感器的特征参量
① 空间分辨率 对沿传感光纤的长度分布的被测量进行测量时所能分辨的最小空间距离
。影响因素： 脉冲的持续时间，探测器的响应时间。
▪ 30 km的FGC-30拉曼测温系统，其空间分辨率为3m、
温度分辨率为0.1℃、测温范围为0～+100℃
测温原理
斯托克斯光：波长大于入射光 反斯托克斯光：波长小于入射光
Is 斯托克斯光光强 Ias 反斯托克斯光光强
温度变化
测温原理：Ias/Is＝ae-kcv/kT
Is不变 Ias变化
光源
耦合器
35
ROTDR——传感原理
拉曼散射由分子热运动引起，所以拉曼散射光 可以携带散射点的温度信息。
反斯托克斯光的幅度强烈依赖于温度，而斯托 克斯光则不是。则通过测量斯托克斯光与反斯 托克斯光的功率比，可以探测到温度的变化。
由于自发拉曼散射光一般很弱，比自发布里渊 散射光还弱10dB，所以必须采用高输入功率， 且需对探测到的后向散射光信号取较长时间内 的平均值。
② 时间分辨率 传感器对被测量进行测量时，达到被测量的分辨率所需的时间。表征传
分布式光纤传感器 分类
分布式光纤传感器1. 简介分布式光纤传感器（Distributed Fiber Optic Sensor，简称DFOS）是一种利用光纤作为传感器的传感技术。
光纤传感器将光纤作为传感元件，通过测量光纤中的光信号的改变，实现对物理量的测量和监测。
相比传统传感器，分布式光纤传感器具有全光电传输、大范围、高灵敏度、抗电磁干扰等优点，被广泛应用于工业、军事、交通、环境监测等领域。
2. 工作原理分布式光纤传感器的工作原理基于光纤中的光信号的改变。
一般来说，光纤传感器可以通过两种方式实现对物理量的测量：基于光纤的干涉原理和基于光纤的散射原理。
2.1 基于光纤的干涉原理基于光纤的干涉原理是利用光纤中的光信号的干涉现象来测量物理量。
光纤传感器一般采用光纤的两个光束进行干涉，通过测量干涉光信号的强度或相位变化，来获得物理量的信息。
2.2 基于光纤的散射原理基于光纤的散射原理是利用光纤中的光信号的散射现象来测量物理量。
光纤传感器通过测量散射光信号的强度、频谱或时间延迟等参数的变化，来获得物理量的信息。
3. 分类根据传感原理、传感方式和应用领域的不同，分布式光纤传感器可以分为多个分类。
下面将介绍几种常见的分类方式。
3.1 基于传感原理的分类根据传感原理的不同，可以将分布式光纤传感器分为基于干涉原理和基于散射原理的两类。
3.1.1 基于干涉原理的分布式光纤传感器基于干涉原理的分布式光纤传感器主要包括光纤干涉仪、光纤布拉格光栅传感器等。
这类传感器通过测量光纤中的干涉光信号的强度或相位变化，实现对物理量的测量。
3.1.2 基于散射原理的分布式光纤传感器基于散射原理的分布式光纤传感器主要包括光纤布里渊散射传感器、光纤拉曼散射传感器等。
这类传感器通过测量光纤中的散射光信号的强度、频谱或时间延迟等参数的变化，实现对物理量的测量。
3.2 基于传感方式的分类根据传感方式的不同，可以将分布式光纤传感器分为连续式和离散式两类。
3.2.1 连续式分布式光纤传感器连续式分布式光纤传感器是指将光纤作为连续的传感元件，沿着被测量对象的长度方向进行布置，实现对整个长度范围内物理量的测量。
分布式光纤传感器在电力系统中的应用
分布式光纤传感器在电力系统中的应用随着电力系统的发展和智能化水平的提高，分布式光纤传感技术在电力系统中的应用也日益广泛。
分布式光纤传感器是一种能够实时监测电力系统运行状态的新型传感器技术，通过光纤传感器的布置和信号处理系统的分析，可以对电力设备的温度、应变、振动等参数进行实时监测，从而实现电力系统的安全运行和智能管理。
分布式光纤传感器在电力系统中的应用可以实现对电力设备温度的在线监测。
在电力系统中，电气设备的温度是影响设备正常运行的重要因素之一。
传统的温度监测方法往往需要安装多个温度传感器来进行测量，而分布式光纤传感器可以通过将光纤布置在电力设备附近，通过测量光纤中的光信号的衰减程度，从而实时获取设备的温度信息。
这种方式不仅可以减少传感器的数量和安装工作量，还可以实现对设备温度的连续监测，提高了监测的准确性和可靠性。
分布式光纤传感器还可以实现对电力设备应变的在线监测。
在电力系统中，电气设备的应变情况也是需要实时监测的重要参数之一。
传统的应变监测方法主要采用电阻应变片等传感器来进行测量，但这种方法存在安装困难和测量范围有限等问题。
而分布式光纤传感器可以通过将光纤布置在设备上，通过测量光纤中的光信号的弯曲程度，从而实时获取设备的应变信息。
这种方式不仅可以实现对设备应变的精确测量，还可以实现对应变的连续监测，为设备的安全运行提供了良好的保障。
分布式光纤传感器还可以实现对电力设备振动的在线监测。
在电力系统中，电气设备的振动情况是反映设备运行状态和可靠性的重要指标之一。
传统的振动监测方法主要采用加速度传感器等设备来进行测量，但这种方法存在设备数量多、安装复杂等问题。
而分布式光纤传感器可以通过将光纤布置在设备上，通过测量光纤中光信号的散射强度变化，从而实时获取设备的振动信息。
这种方式不仅可以实现对设备振动的高精度测量，而且可以实现对振动的连续监测，为设备的故障预警和维护提供了重要参考。
分布式光纤传感器在电力系统中的应用具有广阔的发展前景。
分布式光纤传感原理
分布式光纤传感原理
分布式光纤传感技术是一种基于光学原理的传感技术，它利用光纤作为传感元件，通过采集光纤中的光信号来实现对物理量的测量。
该技术具有分布式、高精度、实时性和可靠性等优点，被广泛应用于油气管道、电力系统、交通运输、环境监测等领域。
光纤传感系统的原理是利用光纤作为传感元件，将其作为传输介质，通过光的传播和反射来实现对物理量的测量。
光纤传感系统主要由光源、光纤、光学器件和光电检测器等组成，其中光纤是传感的核心部件。
在分布式光纤传感系统中，光纤被铺设在被测物体上，并且光纤中不断发射和接收光信号。
当光线经过被测物体时，光的传播速度和路径会受到物体的影响而发生变化。
利用这种变化，可以通过解析光信号来推断出被测物体的状态和特征。
分布式光纤传感系统的工作原理是基于光纤的散射效应和干涉效应。
光纤中的散射效应是指当光线通过光纤时，会与光纤中的杂质和缺陷等散射中的光线发生干涉，从而产生散射效应。
光纤中的干涉效应是指当光线经过光纤时，由于光线的折射和反射等造成的相位差异，会产生干涉效应。
利用光纤传感技术可以实现对温度、应变、压力、振动等物理量的
测量。
例如，在石油管道中铺设光纤，可以实现对管道温度和应变的实时监测。
在电力系统中，通过铺设光纤，可以实现对电力设备的温度和振动等参数的监测，从而实现对电力设备的健康状态进行监测和预测。
分布式光纤传感技术是一种基于光学原理的高精度、实时性和可靠性的传感技术，被广泛应用于各种工业和民用领域中。
未来，随着光纤技术的不断发展和完善，分布式光纤传感技术也将不断提升其应用范围和技术水平。
分布式光纤传感技术
更高的空间分辨率，达mm级
• 解调方式： 温度/应变/位移等对应反射波的波长偏移
干涉法：波长转换为相位
F-P可调滤波法：压电陶瓷驱动改变F-P 滤波波长，反射波的波长转换为驱动电压。 技术比较成熟。
边沿滤波法：有一定单值边沿的滤波器， 波长对应滤波器的透过率。
• 5、布里渊分布式光纤传感技术 相对于拉曼散射，布里渊散射具有：更小 的频移，更高的功率。 分两类：布里渊散射一般有自发散射和受 激散射。基于自发布里渊散射的BOTDR,基 于受激布里渊散射的BOTDA。
• 拉曼传感原理 基于背向拉曼散射原理，采用OTDR方式进 行空间定位。
光源
光电 探测
信号 处理
OTDR简图
OTDR定位原理：探测点位置、光在光纤 中传播的速度、探测时间三者的关系
分为：光发送模块、光传输模块、光信号 采集模块
• 利用背向拉曼散射光测量温度 反斯托克斯光对温度敏感度高于斯托克斯光。 当入射光、光纤等因素确 定时，每一点的反 斯托克斯光功率随温度而变化。 • 信号解调 有多种方法，对温度进行标定。 常用的一种：T=T0时，得到P(AS)/P(S)的曲 线。T=T1时，得到P(AS)/P(S)的另外一条曲 线。通过两条曲线对比，得到温度分布曲线。
∆t
信号臂
预调制 光源
参考臂
延长线
光电探测 相关运算
• 提高定位精度的一种方法：预调制 • 在信号臂和参考臂的输入端对光信号进行 相位的预调制，调制频率远高于振动产生 的频率。
振动
本振光相位
信号光相位
三、分布式传感关键技术
• 1、微弱信号的检测和噪声的抑制： 瑞利散射光、拉曼散射光、布里渊散射光都 比较微弱。 光噪声和电噪声也不利于信号的解调。
分布式光纤感温光纤
分布式光纤感温光纤分布式光纤感温光纤是一种先进的安全监测系统，可用于监测电缆、变压器、电机、管道等设备内部的温度变化，从而实现早期发现和定位潜在的安全隐患。
以下是对分布式光纤感温光纤的介绍。
一、原理和结构分布式光纤感温光纤系统主要由光纤传感器、信号处理系统和计算机控制系统组成。
其中，光纤传感器是系统的核心部分，它利用光纤中的散射和反射原理，通过测量散射光的变化来监测温度的变化。
信号处理系统则对采集到的数据进行处理和分析，计算机控制系统则对数据进行显示、存储和处理，从而实现实时监测和报警。
二、应用范围分布式光纤感温光纤系统广泛应用于电力、石油、化工、交通、建筑等领域，以下是一些具体的应用场景：1. 电缆监测：对电缆内部的温度进行监测，可及时发现电缆短路、过载等故障，从而避免火灾等事故的发生。
2. 变压器监测：对变压器内部的温度进行监测，可及时发现变压器故障，避免变压器损坏和停电等事故的发生。
3. 管道监测：对石油、化工等行业的管道内部的温度进行监测，可及时发现泄漏等故障，避免安全事故的发生。
4. 建筑结构监测：对建筑结构的温度进行监测，可及时发现异常情况，避免结构损伤和安全隐患的发生。
三、优点和特点1. 高精度：分布式光纤感温光纤系统具有高精度的温度测量能力，可以精确地测量温度变化和定位温度异常点的位置。
2. 快速响应：该系统具有快速响应的特点，可以在短时间内发现温度异常，并及时报警。
3. 实时监测：分布式光纤感温光纤系统可以实时监测温度变化，并且具有数据存储和分析功能，可以提供历史数据和趋势分析。
4. 安全性：该系统采用非接触式测量方式，不会对被测物体产生电磁干扰，因此具有很高的安全性。
5. 可靠性：分布式光纤感温光纤系统具有可靠性高、寿命长、免维护等特点，可以长时间稳定运行。
四、发展前景随着安全意识的提高和技术的不断发展，分布式光纤感温光纤系统在各个领域的应用越来越广泛。
未来，该系统将不断向高精度、高可靠性、智能化方向发展，同时随着技术的不断进步和成本的不断降低，该系统的应用范围将进一步扩大。
分布式光纤传感器 分类
分布式光纤传感器是一种利用光纤作为传感元件的传感器，可以实现对光纤全长范围内的物理量进行实时监测和测量。
根据不同的工作原理和应用领域，分布式光纤传感器可以分为以下几类：
1. 光时域反射技术（OTDR）传感器：利用光时域反射技术，通过测量光脉冲在光纤中的反射信号来实现对光纤全长范围内的物理量（如温度、应变等）的测量。
2. 光频域反射技术（OFDR）传感器：利用光频域反射技术，通过测量光信号在光纤中的频率变化来实现对光纤全长范围内的物理量的测量。
相比于OTDR传感器，OFDR传感器具有更高的测量精度和分辨率。
3. 光纤布拉格光栅（FBG）传感器：利用光纤布拉格光栅的光纤传感器。
通过在光纤中引入布拉格光栅结构，当光纤受到外界物理量的影响时，布拉格光栅的反射光谱将发生变化，从而实现对物理量的测量。
4. 光纤拉曼散射（ORS）传感器：利用光纤拉曼散射效应，通过测量光纤中的拉曼散射光信号来实现对温度、应变等物理量的测量。
5. 光纤干涉（OFI）传感器：利用光纤干涉效应，通过测量光纤中的干涉光信号来实现对物理量的测量。
常见的光纤干涉传感器包括光纤菲涅尔光栅传感器和光纤马赫曾德干涉传感器。
这些是常见的分布式光纤传感器的分类，每种传感器都有其特点和适用范围，可以根据具体的应用需求选择合适的传感器。
分布式光纤温度传感器原理
分布式光纤温度传感器原理引言：分布式光纤温度传感器是一种基于光纤传感技术的新型温度测量设备。
它通过光纤的热敏效应实现温度的测量和监控，具有高精度、长测距、快速响应等优点，在工业、能源、交通等领域有着广泛的应用。
一、光纤传感原理分布式光纤温度传感器利用光纤传感技术实现温度的测量。
光纤传感是指利用光纤作为传感器的感应元件，通过测量光纤中光信号的变化来反映被测量物理量的变化。
光纤传感具有无电磁干扰、抗化学腐蚀、远距离传输等优点，被广泛应用于温度、压力、应力等多个领域。
二、分布式光纤温度传感器原理分布式光纤温度传感器采用拉曼散射光谱技术，通过测量光纤上的拉曼散射光信号的频移来反映温度的变化。
光纤的温度变化会引起光纤中分子的运动状态发生变化，从而改变光纤中光子的散射频率。
通过检测光纤上的拉曼散射光信号的频移，可以准确地测量温度的变化。
三、光纤散射效应光纤中的散射效应是分布式光纤温度传感器实现温度测量的关键。
光纤的散射效应分为拉曼散射和瑞利散射两种。
瑞利散射是光纤中的杂散光信号，其频率与入射光信号相同，不受温度影响。
而拉曼散射是光纤中的散射光信号，其频率与入射光信号有一定的频移，与温度呈线性关系。
四、拉曼散射光信号的测量分布式光纤温度传感器利用拉曼散射光信号的频移来测量温度的变化。
在光纤中传输的激光光信号会与光纤中的分子发生拉曼散射作用，产生散射光信号。
这些散射光信号中的一部分会通过光纤回传到光源端，并经过光谱仪的检测。
光谱仪会分析散射光信号的频移，并根据频移的大小计算出温度的变化。
五、分布式光纤温度传感器的工作原理分布式光纤温度传感器是通过将光纤沿被测温度分布区域布设，实现对温度的连续监测。
光纤通过光纤接头连接到测量系统，测量系统中包含光源、光谱仪和数据处理单元。
光源产生激光光信号，经光纤传输到被测温度分布区域，与温度变化发生拉曼散射作用。
散射光信号通过光纤回传到光谱仪，经过频移分析后，数据处理单元计算出温度的变化。
分布式光纤
分布式光纤传感器分布式光纤传感器是采用独特的分布式光纤探测技术，对沿光纤传输路径上的空间分布和随时间变化信息进行测量或监控的传感器。
它将传感光纤沿场排布，可以同时获得被测场的空间分布和随时间的变化信息，对于许多工业应用有许多吸引力。
分布式光纤传感器的原理分布式光纤传感系统原理是同时利用光纤作为传感敏感元件和传输信号介质，采用先进的OTDR技术，探测出沿着光纤不同位置的温度和应变的变化，实现真正分布式的测量。
Micron Optics温度测量原理是基于Raman散射效应的分布式温度传感系统；应变测量原理是基于Brillouin散射的分布式温度和应变传感系统，它可以同时测量温度和应变。
分布式光纤传感器的特点①分布式光纤传感系统中的传感元件仅为光纤；②一次测量就可以获取整个光纤区域内被测量的一维分布图，将光纤架设成光栅状，就可测定被测量的二维和三维分布情况；③系统的空间分辨力一般在米的量级，因而对被测量在更窄范围的变化一般只能观测其平均值；④系统的测量精度与空间分辨力一般存在相互制约关系；⑤检测信号一般较微弱，因而要求信号处理系统具有较高的信噪比；⑥由于在检测过程中需进行大量的信号加法平均、频率的扫描、相位的跟踪等处理，因而实现一次完整的测量需较长的时间。
分布式光纤传感器的应用领域1、结构监测: 大型结构的应力应变和温度监测(管道, 近海石油平台, 油井, 大坝, 堤坝, 桥梁, 建筑物, 隧道, 电缆, ...).2、渗漏探测: 液体或天然气管道, 工业处理, 大坝, 罐体.3、交通运输: 路面的结冰探测, 铁路监测, ...4、安全系统: 火情或过热温度探测, 电力电缆监视, 信号窃听监视, 垃圾处理站监测, 山体滑坡监测.5、光纤通信: 光纤光缆生产在线控制, 光缆维护, 工作光缆应变监测, 光纤搀杂物测量.6、环境测量: 热, 通风和空气条件(HVAC), 外界海洋，森林，野外场所的长期温度测量。
分布式光纤传感技术
分布式光纤传感技术近年来，随着物联网的快速发展，分布式光纤传感技术越来越受到人们的关注。
它是一种新型的传感技术，可以大幅度提高光纤传感的灵敏度和距离，实现对物理环境的实时监测和分布式测量。
本文将从分布式光纤传感技术的基本原理、优点和应用领域等方面进行详细介绍。
一、分布式光纤传感技术的基本原理分布式光纤传感技术是利用纤芯中的散射光和弯曲光来实现对物理环境的实时监测和分布式测量的一种技术。
采用光纤作为传感器，不仅可以实现具有高灵敏度和高精度的测量，而且可以全方位地对物理环境进行监测。
与传统传感技术相比，分布式光纤传感技术具有以下两个特点：1. 分布式感知：分布式光纤传感技术采用一根连续的光纤，通过对光纤的每一段进行监测和测量，达到对整个传感区域进行实时监测和分布式测量的效果，从而可以得到因信号变化而产生的光纤的相应变化。
2. 时间域分析：分布式光纤传感技术是一种基于时间域反射和散射的技术，通过光纤中的微小变化来反映被传感物理量的变化。
采用这种方法可以实现实时监测和分布式测量，同时还可以根据散射和反射光的性质得到更高精度的测量结果。
二、分布式光纤传感技术的优点分布式光纤传感技术具有以下三个优点：1. 高精度：分布式光纤传感技术可以实现对很小的信号和变化的测量，能够达到高精度的检测目的。
它可以实现对多个物理参量的同时测量，并从各个方向和位置监测。
2. 长距离：分布式光纤传感技术的传输距离很远，传感器仅需要一根连续的光纤即可实现全方位的物理参数监测，无需增加其它传感器或者设备，可以节约大量的成本。
3. 实时性：分布式光纤传感技术可以实现对物理环境的实时监测和分布式测量，这一优点也是区别于传统传感技术的重要因素之一。
三、分布式光纤传感技术的应用领域1. 油田勘探：分布式光纤传感技术可以应用于油田勘探，实现对油井，油管，地层渗透率等参数的实时监测和分布式测量。
可以及时掌握油田的状态，提高油田勘探和开发的效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变化，优化电力资源配置 提供全程全网的环境温度分布（包括直埋
电缆周边回填土热阻变化），为动态负荷 测定系统提供温度数据 为电缆燃爆和突发热故障提供预警 随着环保意识的增强，储煤仓由露天堆放 改为半封闭堆放，煤的自燃需要监测
国内外技术现状
国外设备不提供历史数据查询功能 对光纤末端的处理要求严格，一旦光纤意外
断裂，断点前100米的数据都将受到影响。 干触点数目有限（一般小于20个） 为满足国内客户需求（电子地图、与上位机
的通信协议、历史数据查询等，需要进行二 术：10ns激光脉冲 实现3米空间分辨率：
背向散射光 每隔1m即提供一个测量点
1m 脉冲光
T9,995
T9,996 T9,997
T9,998
T9,999
Scattering in Optic-Fiber
Molecular energy level diagram
Measuring temperature principle use Raman Effect
国外某公司产品实测图
谢谢!
技术难点
微弱光信号提取技术 拉曼后向散射信号约是入射光的10-9，
接近、甚至低于光电转换器件的噪声水平， 提取较难，为提高系统灵敏度。 激光器、光电转换器件对温度及其敏感，需 要恒温控制。 软件的鲁棒特性:国内基本上采集卡加工控 机的模式，采用c++开发，长时间运行有死 机现象
国内外性能差异（国内产品实测图）
电缆隧道(井道)、复合电缆
油库、油料地井测温消防
原油和成品油的燃烧 初期最显著特征是释 放能量使环境温度升 高，因此油库火灾信 号探测主要采用温度 检测作为火灾探测对 象
油井中的应用
反应釜立体空间温度分布监测
生态环境温度检测
日立公司路面结冰检测
分布式火灾探测系统的优势
事前预测 事后报警 防范于未然
Stokes Raman back-scattering photon flux:
s KS
S
4 S
e
exp 0 s L
Rs T
Anti-Stokes Raman back-scattering photon
flux:
a
Ka
S
4 a
e
exp 0
a L
Ra T
The population of lower and upper molecular energy level, it is dependent on the local domain temperature of optical fiber:
正逐步取代感温电缆 化学反应釜、酿造池的内部空间温度场监测
国内外技术现状
国外：Sensor、Sensornet、York 、 AP Sensoring、 加拿大OZ、德国 Lieous、香港SensorTran
国内：华魏、城赛、上海光子、武汉广 科、北洋集团、宁波振东、北京逊迪、 广州思科通、杭州聚光
井下大功率采矿机械设备的大负荷电 缆，处于高温高湿频繁拖移的工作状 态,将有利于企业安全生产
2008年03月05日，黑龙江省鹤岗
市泰源煤矿，由井下电缆破损引发火 灾，井下的13名矿工 遇难 探测电缆的长期超负荷过热运行及老 化、破损而引起的燃爆和突发热故障 提供预警与火灾报警，为矿井的安全 运行提供了有力保证 探测光缆又是矿井电缆故障的温度记 录器，它能在大负荷电缆故障之前发 出报警及检修建议。 在一条探测缆上可分别设定100个以 上的监测区间
测温光纤
电缆隧道、电缆夹层的火灾探测
－－光缆安装
电缆夹层测温： 将光缆埋入夹层中。 变事后报警为事前预测
电缆隧道测温： 将光缆悬挂安装于隧道顶部
电缆桥架上电缆温度测量： 将光缆沿桥架上 电缆正弦铺设
矿井变压器的故障探测与火灾报警
变压器内部发生严重过载、短路 等故障，不仅会烧毁变压器，而 且由于绝缘物和油在电弧的作用 下急剧汽化使变压器内部压力急 剧增加，轻则使变压器损坏，重 则起火爆炸，大量喷油还能将火 灾进一步扩大
市场与机遇
在国外已有十几年的应用：大坝浇注、电力电缆运行温 度（负荷）检测、管路泄露
在国内隧道应用较多，电力电缆等特种行业刚开始起步 部分地铁准备使用 煤矿尚没有应用案例 大厦、商场尚未有应用案例 石油行业的应用尚未开始 弹药库的温度检测 由于其具备实时测温及空间定位功能功能，在消防领域
测温技术的进化
第三代：分布式光纤温度传感器： 用一根数公里长的光纤替代数千
甚至上万个点式温度传感器，而且 抗电磁干扰，本证安全，测温不用 电，可用于油污、粉尘等恶劣环境、 施工简单，系统调校方便。
连续分布式光纤温度探测器原理示意图 “探测光缆＝探测器”
沿着整条光缆进行测量: 10km 光缆 = 10,000 探测器
Rs 1 exp h / kT 1
Ra T exph / kT 11
温度曲线
分区探测（电缆上敷设感温光缆）
分区探测
感温介质
光纤通信技术为信息网络化 传输提供了高速宽带的信息
高速公路。
涂覆层 护套
光纤传感具有特点：
包层
本质防爆、抗电磁干扰、抗 纤芯 腐蚀、耐高温、本质防爆、
抗电磁干扰、灵活方便等。
由于所传送的粉（块）状物 料会造成滚筒打滑或托辊卡 住引起超温燃烧
电气短路、人为明火等外部 火源引燃火灾
2008年03月02日，山西朔 州冯家岭煤矿井下发生皮带 燃烧事故，9人不幸遇难
通过沿皮带机全线敷设温度 探测光缆，实时监测长距离 皮带输送机全线的热点与火 灾报警
测温光纤
对井下大负荷电缆安全运行监控
探测光缆可探测电力变压器箱体 上下左右前后的各区域温度变化， 给出±0.5℃的温度探测误差。
通过计算机数据处理，还可三维 彩色显示的变压器实际运行温度 变化状况。
通过与历史数据比较，给出变压 器的老化、故障等火灾前期预报。
测温光纤
在发电与电网应用
用于发电厂的锅炉、变压器、冷水塔、电 缆廊道的温度探测及消防报警
温度探测及火灾探测系统进化 ---连续分布式光纤温度探测器
测温技术的进化
第一代：铂电阻、热电偶、集成测温芯片光纤光栅等点式温度传感器， 当需要大范围检测时，需要组网，布线复杂，系统可靠性差，维 护工作量大
测温技术的进化
1. 第二代：感温电缆、红外测温仪、双波长火焰探测器等线形温度传 感器：探测范围200米以内，这类传感器的缺点不能定位，感温电 缆报警后即失效，需要更换。
可实现“传”、“感”一体
化。
井下环境温度探测及煤层自燃监测
沿井道敷设长距离的温度 探测光缆，可以监测煤矿 井下巷道及工作面的环境 温度梯度分布等作业条件
通过嵌入煤层敷设方式探 测岩煤温度，可以监测井 下煤层自燃症兆
具有矿井采空区火灾早期 测温光纤 预测预报和专家决策分析 功能
皮带输送机全线热点探测与火灾报警
