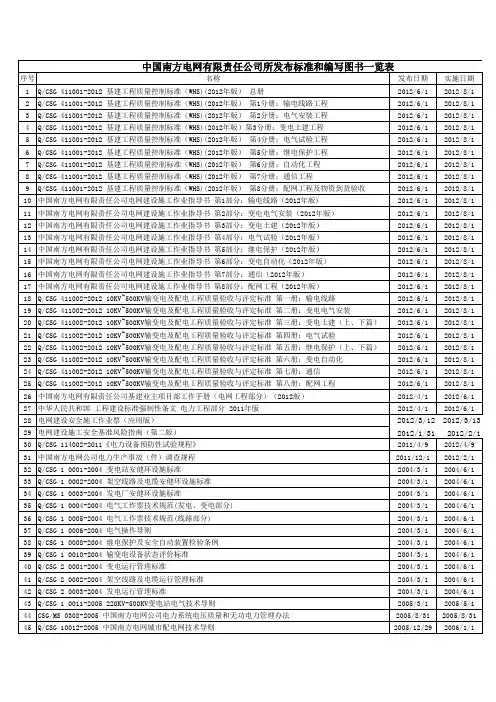

中国南方电网有限责任公司所发布标准和编写图书一览表1
2012-3-12 2012-3-13 2012-1-31 2012-2-1
2011-4-9 2011-12-1 2004-3-1 2004-3-1 2004-3-1 2004-3-1 2004-3-1 2004-3-1 2004-3-1 2004-3-1 2004-3-1 2004-3-1 2004-3-1 2005-3-1 2005-8-31 2005-12-29 2012-4-9 2012-2-1 2004-6-1 2004-6-1 2004-6-1 2004-6-1 2004-6-1 2004-6-1 2004-6-1 2004-6-1 2004-6-1 2004-6-1 2004-6-1 2005-5-1 20058-12-8 2007-12-20 2007-12-20 2007-12-20 2007-7-27 2007-3-30 2007-3-30 2007-3-30 2009-1-8 2008-1-8 2008-6-2 2008-6-1 2008-2-29 2008-12-8 2008-7-30 2008-7-14 2008-7-14 2008-4-11 2008-9-20 2008-9-20 2008-9-20 2008-9-20 2009-1-14 2009-5-1 2009-5-1 2009-5-1 2009-5-1 2009-3-10 2009-3-20 2009-4-29 2009-4-29 2009-5-11 2009-6-26 2009-6-15 2009-6-15 2009-10-13 2009-10-13 2009-11-26 2009-10-14 2009-8-20 2010-8-1 2010-3-26 2010-8-1 2010-8-1 2010-8-1
10 中国南方电网有限责任公司电网建设施工作业指导书 第1部分：输电线路（2012年版) 11 中国南方电网有限责任公司电网建设施工作业指导书 第2部分：变电电气安装（2012年版） 12 中国南方电网有限责任公司电网建设施工作业指导书 第3部分：变电土建（2012年版） 13 中国南方电网有限责任公司电网建设施工作业指导书 第4部分：电气试验（2012年版） 14 中国南方电网有限责任公司电网建设施工作业指导书 第5部分：继电保护（2012年版） 15 中国南方电网有限责任公司电网建设施工作业指导书 第6部分：变电自动化（2012年版） 16 中国南方电网有限责任公司电网建设施工作业指导书 第7部分：通信（2012年版） 17 中国南方电网有限责任公司电网建设施工作业指导书 第8部分：配网工程（2012年版） 18 Q/CSG 411002-2012 10KV~500KV输变电及配电工程质量验收与评定标准 第一册：输电线路 19 Q/CSG 411002-2012 10KV~500KV输变电及配电工程质量验收与评定标准 第二册：变电电气安装 20 Q/CSG 411002-2012 10KV~500KV输变电及配电工程质量验收与评定标准 第三册：变电土建（上、下篇） 21 Q/CSG 411002-2012 10KV~500KV输变电及配电工程质量验收与评定标准 第四册：电气试验 22 Q/CSG 411002-2012 10KV~500KV输变电及配电工程质量验收与评定标准 第五册：继电保护（上、下篇） 23 Q/CSG 411002-2012 10KV~500KV输变电及配电工程质量验收与评定标准 第六册：变电自动化 24 Q/CSG 411002-2012 10KV~500KV输变电及配电工程质量验收与评定标准 第七册：通信 25 Q/CSG 411002-2012 10KV~500KV输变电及配电工程质量验收与评定标准 第八册：配网工程 26 中国南方电网有限责任公司基建业主项目部工作手册（电网工程部分）（2012版） 27 中华人民共和国 工程建设标准强制性条文 电力工程部分 2011年版 28 电网建设安全施工作业票（应用版） 29 电网建设施工安全基准风险指南（第二版） 30 Q/CSG 114002-2011《电力设备预防性试验规程》 31 中国南方电网公司电力生产事故（件）调查规程 32 Q/CSG 1 0001-2004 变电站安健环设施标准 33 Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准 34 Q/CSG 1 0003-2004 发电厂安健环设施标准 35 Q/CSG 1 0004-2004 电气工作票技术规范(发电、变电部分) 36 Q/CSG 1 0005-2004 电气工作票技术规范(线路部分) 37 Q/CSG 1 0006-2004 电气操作导则 38 Q/CSG 1 0008-2004 继电保护及安全自动装置检验条例 39 Q/CSG 1 0010-2004 输变电设备状态评价标准 40 Q/CSG 2 0001-2004 变电运行管理标准 41 Q/CSG 2 0002-2004 架空线路及电缆运行管理标准 42 Q/CSG 2 0003-2004 发电运行管理标准 43 Q/CSG 1 0011-2005 220KV-500KV变电站电气技术导则 44 CSG/MS 0308-2005 中国南方电网公司电力系统电压质量和无功电力管理办法 45 Q/CSG 10012-2005 中国南方电网城市配电网技术导则
《南方电网电网建设施工作业指导书》

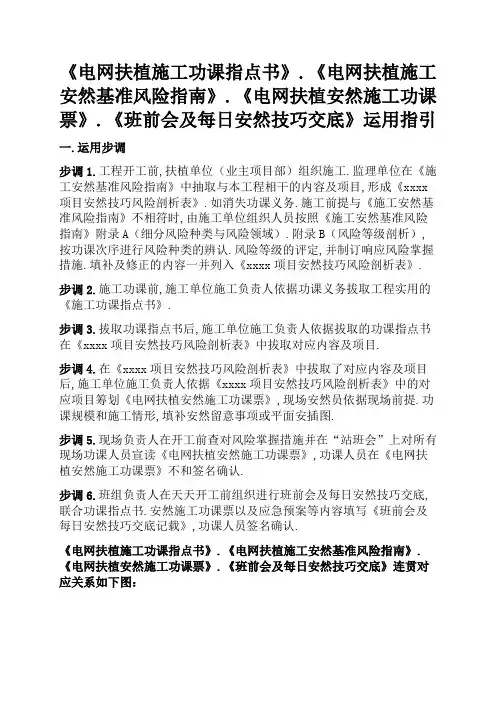

《电网扶植施工功课指点书》.《电网扶植施工安然基准风险指南》.《电网扶植安然施工功课票》.《班前会及每日安然技巧交底》运用指引一.运用步调步调1.工程开工前,扶植单位（业主项目部）组织施工.监理单位在《施工安然基准风险指南》中抽取与本工程相干的内容及项目,形成《xxxx 项目安然技巧风险剖析表》.如消失功课义务.施工前提与《施工安然基准风险指南》不相符时,由施工单位组织人员按照《施工安然基准风险指南》附录A（细分风险种类与风险领域）.附录B（风险等级剖析）,按功课次序进行风险种类的辨认.风险等级的评定,并制订响应风险掌握措施.填补及修正的内容一并列入《xxxx项目安然技巧风险剖析表》.步调2.施工功课前,施工单位施工负责人依据功课义务拔取工程实用的《施工功课指点书》.步调3.拔取功课指点书后,施工单位施工负责人依据拔取的功课指点书在《xxxx项目安然技巧风险剖析表》中拔取对应内容及项目.步调4.在《xxxx项目安然技巧风险剖析表》中拔取了对应内容及项目后,施工单位施工负责人依据《xxxx项目安然技巧风险剖析表》中的对应项目筹划《电网扶植安然施工功课票》,现场安然员依据现场前提.功课规模和施工情形,填补安然留意事项或平面安插图.步调5.现场负责人在开工前查对风险掌握措施并在“站班会”上对所有现场功课人员宣读《电网扶植安然施工功课票》,功课人员在《电网扶植安然施工功课票》不和签名确认.步调6.班组负责人在天天开工前组织进行班前会及每日安然技巧交底,联合功课指点书.安然施工功课票以及应急预案等内容填写《班前会及每日安然技巧交底记载》,功课人员签名确认.《电网扶植施工功课指点书》.《电网扶植施工安然基准风险指南》.《电网扶植安然施工功课票》.《班前会及每日安然技巧交底》连贯对应关系如下图：二.运用解释1.《电网扶植施工功课指点书》运用解释：a)功课指点书由施工单位完成内部审批流程后方可运用.b)运用时按照《中国南边电网公司电网扶植施工功课指点书》拔取响应工作义务,并在功课指点书中依据功课现实填补及修正“人员设置装备摆设.重要工器具及仪器内心设置装备摆设”等内容.2.《电网扶植施工安然基准风险指南》运用解释a)项目开工前,扶植单位（业主项目部）组织施工.监理单位依据现实项目功课义务.施工前提,参照《指南》开展针对性安然风险评估工作,形成《×××项目安然基准风险剖析表》,由监理项目部组织施工.设计单位进行审核,报扶植单位（业主项目部）同意.经同意的《×××项目安然基准风险剖析表》（一式四份）供扶植单位（业主项目部）.监理.设计.施工单位配合运用,并履行响应的掌握措施.b)《指南》中未涵盖或功课前提与《指南》不相符的功课义务,由施工企业或项目部组织人员按照附录A.附录B,按功课次序进行风险种类的辨认.风险等级的评定,并制订响应风险掌握措施.c)施工单位必须对介入中级风险及以上施工功课的人员进行针对性的岗前安然教导和风险防备掌握培训,并把施工功课中的重大风险.针对性的掌握措施和现场应急处置计划向功课班组进行交底,未经安然培训和风险交底的人员,不得上岗功课.d)扶植单位（业主项目部）.监理单位应动态跟踪施工单位《×××项目安然基准风险剖析表》中各项安然掌握措施的落实情形.3.《电网扶植安然施工功课票》运用解释a)每项功课义务开展前,现场技巧员必须联合功课内容和步调,确认安然基准风险等级与安然风险掌握措施,在“风险等级”和“风险掌握措施”栏打“√”,由安然员审核,现场负责人签产生效.b)当风险等级与基准风险等级不一致时,现场负责人应实时陈述项目部.项目部应组织相干人员从新进行风险评估并制订措施.c)现场安然员应依据现场前提.功课规模和施工情形,填补安然留意事项或平面安插图.d)现场负责人开工前查对风险掌握措施并在“站班会”上对所有现场功课人员宣读《功课票》,功课员在《功课票》不和签名确认.e)本票须由现场负责人现场持有,工作内容.地点.安然措施不变时可持续运用10 天;超出10 天时,应从新办票;工作内容.地点.安然措施产生变更时,将本来《功课票》终结,着从新办票.《功课票》工作义务完成后上交项目部保管备查.f)当人员产生变动时,应在备注栏记载变动情形.对新增人员进行交底,并签名确认.g)施工现场无票.签发不齐备（含代签名的）.现场安然措施与票面措施不相符,功课人数与票面签名人数不符,超时运用,工作地点不合错误应,均按不合格票处理.h)《功课票》自编号由施工项目部负责同一编制.4.《班前会及每日安然技巧交底》运用解释a)《班前会及每日安然技巧交底》在天天进行站班会及安然技巧交底时由班组负责人填写,全部人员签名确认后有用.b)班组负责人依据功课现实情形在检讨项目中构选检讨情形.c)交底内容中,技巧交底部分须要填写当天施工功课的重要内容与办法,并附施工功课指点书编码,如当天有多项工作,则按照次序依次填写施工内容与办法及施工功课指点书编码.d)交底内容中,安然交底部分附电网扶植安然施工功课票编码,如当天有多张安然施工功课票,则按照次序依次填写.若有须要填补的安然交底,填入空白处.e)交底内容中,应急措施部分,填写当产生施工功课票上辨析出的伤害时的经审批的应急预案.f)施工现场需携带《站班会及每日安然技巧交底》以及涉及到的相干应急预案.《班前会及每日安然技巧交底》运用举例解释如下：。
C部分南方电网电网建设施工作业指导书配网工程
序号
项目
内容
说明
1
作业前工作
（1）现场施工负责人向进入本施工范围的所有工作人员明确交
按安规规定佩戴统一的安
待本次施工设备状态、作业内容、作业范围、进度要求、特殊项
目施工要求、作业标准、安全注意事项、危险点及控制措施、危
害环境的相应预防控制措施、人员分工，并签署（班组级）安全
技术交底表。
应对被试绕组进行放电、接地。
（10）变压器绕组绝缘电阻；变压器绕组绝缘电阻值不低于出厂
试验值的70%；变压器绕组交流耐压试验前后均应测量绝缘电阻，
前后测得的绝缘电阻值相比较不应有明显的降低；手动绝缘电阻
表摇到额定转速才可接上被试绕组，测量完毕，先切开高压线，
然后停止摇动绝缘电阻表（见图5-3-3）。
2编写依据······················································································································································259
施工单位检查人：监理单位检查人：
日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。
5作业内容
5.1作业前施工条件
表5-1作业前施工条件
序号
项目
内容
确认人
说明
1
任务单
根据本单位实际设置内容（包含本项工作）
本工序施工负责人
经审批
1
变压器测试
2
2
施工内容相 对应的设备
第8部分 配网工程(作业指导书)
1. 抱杆根开应选抱杆高度的 0.4 倍； 2. 抱杆倾角应小于 15°
1. 应按安全系数选取钢丝绳及卸扣； 2. 不得使用断股或受损超标的钢丝绳
1. 钢丝绳与抱杆、桩锚连接应牢固可靠； 2. 按安全系数选取钢丝绳及卸扣； 3. 桩锚必须设专人看管
中等风险
应按起吊重量及安全系数选取滑轮组
编码：DLGT-02
10
PWJX-01 横担、金具及绝缘子安装作业指导书
目次
1 适用范围 ·························································································································································11 2 编写依据 ·························································································································································11 3 作业流程图 ·····················································································································································11 4 安全风险辨析与预控 ·····································································································································11 5 作业准备 ························································································································································ 13 6 作业方法 ·························································································································································· 6 7 质量控制措施及检验标准 ······························································································································ 9
《电网建设施工作业指导书》2012.WORD版-第1部分：输电线路
中国南方电网有限责任公司电网建设施工作业指导书第1部分：输电线路中国南方电网有限责任公司组编内容提要为深入贯彻科学发展观，进一步提高电网工程建设施工质量水平，依靠技术创新和技术积累，不断提升公司电网建设整体技术管理水平和施工工艺科技含量，并便于组织电网工程施工从业人员进行培训，提高从业人员素质，确保电网工程施工质量，中国南方电网有限责任公司组织有关专家研究制定了《中国南方电网有限责任公司电网建设施工作业指导书》（以下简称《作业指导书》）。
《作业指导书》在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了中国南方电网有限责任公司的实际情况，针对性、可操作性强。
本套书分为输电线路、变电电气安装、变电土建、电气试验、继电保护、变电自动化、通信、配网工程分册。
本书为《中国南方电网有限责任公司电网建设施工作业指导书第1部分：输电线路》分册，内容分为13个单项作业指导书，包括：普通基础作业指导书、掏挖式基础作业指导书、人工挖孔桩基础作业指导书、灌注桩基础作业指导书、接地工程作业指导书、钢管杆组立作业指导书、外拉线悬浮抱杆分解组立铁塔作业指导书、内拉线悬浮抱杆分解组立铁塔作业指导书、架线施工作业指导书、导地线压接作业指导书、附件安装作业指导书、防护设施作业指导书、高压电缆安装作业指导书。
本书适用于从事电网建设、施工、安装、验收、监理等的技术人员和管理人员使用，亦可供相关人员参考。
编委会主任祁达才副主任徐达明邓恩宏赵曼勇编委陈晓明吴晖袁太平梁煜陈保刚周红阳李矛杨俊权闫国兵谭昌友王菁裴爱华评审组陈晓明吴晖袁太平丁晓兵陶文伟陈新南王菁罗楚楠马钦侯林高黄伟东廖元辉韦伟严启明赖荣先陈少强陈志辉王清良王仕龙马勇杨敏戴绍钧高绍兰江红春陈斌文睿主编单位中国南方电网有限责任公司基建部、系统运行部参编单位超高压输电公司广东电网公司广西电网公司云南电网公司贵州电网公司海南电网公司广东省输变电工程公司广东电网公司电力通信设备运维中心广东省电力科学研究院广东电力设计研究院广东火电工程总公司广东省电力一局广东合鸿达投资管理有限公司本册主要编写人员徐斌李瑞山罗楚楠宋晖吴永朱向雄编制说明为贯彻落实中国南方电网有限责任公司“一体化”管理的思想，规范电网建设工程施工作业，公司基建部组织编写了《中国南方电网有限责任公司电网建设施工作业指导书》（以下简称《作业指导书》）。
南方电网公司基建工程土建作业指导书
南方电网公司基建工程土建作业指导书土方开挖作业指导书编码BDTJ-ZW-01目次1 适用范围................................................................................................3 2 编写依据................................................................................................3 3 作业流程 (3)4 工作前安全风险辨析及控制措施..................................................................4 5 作业准备.................................................................................................4 6 作业方法.................................................................................................5 7 质量控制措施及检验标准.. (6)1 适用范围本作业指导书适用于110~500KV电网工程的建筑物、构筑物的大型基坑(槽)、管沟、大面积平整场地以及开山取土等机械挖土和人工挖土。
2. 编写依据表2-1 编写依据序号引用资料名称1 GB 50202-2002《建筑地基基础工程施工质量验收规范》2 GB 50300-2001 《建筑工程施工质量验收统一标准》3 DL/T52101.1-2005《电力建设施工质量验收及评定规程第一部分:土建工程》4 Q/CSG10017,.3-2007《110KV~500KV送变电工程质量检验及评定标准第三部分:变电土建工程》5 Q/CSG11105-2008《南方电网工程施工工艺控制规范》6 工程设计图纸、施工组织设计(方案)等技术文件3 作业流程作业(工序)流程图见图3-1.开始确定坡度确定开挖的顺序测量放线土方开挖修边清底完成图3-1 作业(工序)流程图 4 工程前安全风险辨析及控制措施表4-1工程前安全风险辨析及控制措施表序号安全风险预控措施检查结果1 机械伤害 1. 建立现场车辆运输、设备管理的有关制度。
变压器局部放电试验作业指导书
电力变压器长时感应电压试验带局部放电测量试验作业指导书编码：二○一○年十月作业指导书签名页目录1.适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 安全风险辨析与预控 (2)5．作业准备 (3)5.1人员配备 (3)6．作业方法 (4)6.1作业准备 (4)6.2作业方法 (4)7. 质量控制措施及检验标准 (5)7.1质量控制措施 (5)7.2质量控制表单 (5)7.3检验标准 (5)1.适用范围交接试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是保证电力设备安全投产工作中必不可少的一个重要环节。
为了强化一次设备交接试验工作，规范交接试验现场作业，南方电网公司组织编制施工作业指导书。
作业指导书的编写参照国家标准、企业标准、南方电网标准及相关的技术规范、规定。
本标准适用于110kV~500kV电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验，本标准不适用于安装在煤矿井下或其他有爆炸危险场所的电气设备。
本作业指导书对变压器长时感应电压试验带局部放电测量交接试验的操作步骤、技术要点、安全注意事项、安全风险辨析等方面内容进行了详细的规范，用于指导变压器局部放电交接试验工作。
以上标准如有新版本，按最新版本执行。
3. 作业流程1) 作业（工序）流程图4. 安全风险辨析与预控施工单位检查人： 监理单位检查人： 日期： 日期：注：检查结果： ： 检查合格 ： 无此项5．作业准备 5.2工器具及仪器仪表配置6．作业方法6.1 作业准备6.1.1被试变压器组装完毕，真空注油后应静止48小时以上；6.1.2变压器高、低压侧及中性点所有一次线与外部连接线拆除，套管CT二次侧应短路接地；6.1.3变压器的现场常规试验项目，如绝缘电阻、吸收比（极化指数）、介质损耗因数(tanδ)、直流电阻、电压比、绝缘油试验等已完成，试验结果应符合有关标准的要求；6.1.4现场应提供380V三相电源，电流为250A左右6.2 作业方法6.2.1开始试验准备工作，选择合适的试验仪器，摆放好设备，接取试验电源。
工程建设标准强制性条文实施计划
工程建设标准强制性条文实施计划批准：审核：编制：目录目录 (2)第一章强制性条文概述 (3)1.1 强制性条文概述 (3)1.2 编制依据 (3)1.3 工程实施方针 (4)第二章组织结构 (4)2.1 组织机构 (4)第三章强制性条文实施计划 (5)3.1 强制性条文实施安排 (5)第四章实施措施 (5)4.1 教育培训 (5)4.2 质量控制措施 (5)4.3 检查总结 (6)第五章施工质量 (6)5.1总则 (6)5.2架线施工 (7)5.3、交叉跨越的施工 (7)第六章施工安全 (7)6.1临时用电 (7)6.2高处作业 (9)6.3机械使用 (9)6.4环境与卫生 (11)第七章附件 (12)1、工程建设强制性条文实施计划 (12)2、电力工程建设强制性条文检查记录表 (20)3、电力工程建设强制性条文检查记录表（安装工程） (27)第一章强制性条文概述1.1 强制性条文概述工程建设强制性标准是指直接涉及工程质量、安全、卫生及环境保护等方面的工程建设标准强制性条文，是《工程建设质量管理条例》和《工程建设安全管理条例》的技术支撑和配套规定，也是工程建设现行国家和行业标准中直接涉及人民生命财产安全、人身健康、环境保护和公众利益的条文。
列入《强制性条文》的所有条文都必须严格执行。
1.2 编制依据1、《混凝土结构工程施工质量验收规范》（GB50204-2015）2、《建筑地面工程施工质量验收规范》（GB50209-2010）3、电气设备安装工程电气设备交接试验标准 GB50150-20064、《屋面工程质量验收规范》（GB50207-2012）5、《中国南方电网有限责任公司10kV～500kV输变电及配电工程质量检验及评定标准》（Q/CSG411002-2012）6、《建筑工程施工质量验收统一标准》GB 50300-20137、电气装置安装工程、电力变压器、油浸电抗器、互感器施工及验收规范 GB50148-20108、《建筑电气工程施工质量验收规范》（GB50303-2015）9、电气装置安装工程接地装置施工及验收规范 GB50169—200610、电气装置安装工程低压电器施工及验收规范 GB 50254-201411、《钢筋焊接及验收规程》（JGJ18-2012）12、《砌体工程施工质量验收规范》（GB50203-2011）13、《建筑装饰装修工程质量验收规范》（GB50210-2013）14、《建筑地基基础工程施工质量验收规范》（GB50202—2013）15、电力建设安全工作规程第二部分电力线路 DL5009.2—201316、《电力建设安全工作规程（电力线路）》（DL5009.2-2013）17、《建筑施工安全检查标准》（JGJ59-2011）18、《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）及量化评价标准》（2014版）19、《110～500kV架空送电线路施工及验收规范》GB 50233－200520、《中国南方电网有限责任公司基建工程安全文明施工检查评价标准表式》（2014年版）21、《中国南方电网有限责任公司电网建设施工作业指导书》（2012年版）22、《中国南方电网有限责任公司基建项目作业环境管理（5S）工作指引》（2014年版）23、《南方电网工程施工工艺控制规范》（第4部分：配网工程）24、《中国南方电网有限责任公司样板点施工作业指导书修订版》25、《工程建设标准强制性条文》（电力工程部分，2006年版）26、《电业安全工作规程》DL408-91其它工程建设相关的规程、规范、标准1.3 工程实施方针为了保证工程施工质量，我公司除在确保人力、物力、财力等方面的投入满足施工质量要求外，在施工质量管理方面则坚决观贯彻执行国家质量标准，以建设部颁布的《工程建设标准强制性条文》为基准，结合工程现场实际情况，制定措施严格控制施工过程。
中国南方电网有限责任公司电网建设施工作业指导书(配网部分)架空线路安装工程
《中国南方电网有限责任公司电网建设施工作业指导书（配网部分）》编写工作小组组长：副组长：成员：编写人员：组长单位：目录：钢管杆、铁塔组立安装作业指导书 (3)钢筋混凝土杆组立安装作业指导书 (13)杆、塔拉线安装作业指导书 (27)横担、金具及绝缘子安装作业指导书 (38)跨越设施安装与拆除作业指导书 (48)导、地线展放作业指导书 (62)导、地线连接作业指导书 (74)紧线作业指导书 (84)金具及附件连接安装作业指导书 (95)工程名称:钢管杆、铁塔组立安装作业指导书年月日签名页第一章杆塔安装工程第一节、钢管杆、铁塔组立安装3. 作业流程图4.作业内容10kV钢管杆、铁塔组立工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
工程名称: 220kV椹北变电站10kV北站线新建后坑村#2配电台区工程钢筋混凝土杆组立安装作业指导书编码：DLGT-022014年 10月 29日签名页第二节钢筋混凝土杆组立安装1．适用范围2. 依据及引用文件3．作业流程图：4．作业内容4．1本工序作业前施工条件4．2施工准备4．3主要作业内容4．4质量检验10kV钢筋混凝土杆组立安装工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
工程名称:杆、塔拉线安装作业指导书编码：DLGT-03年月日签名页第三节杆、塔拉线制作与安装3．作业流程图：4．作业内容4．1本工序作业前施工条件10kV杆、塔拉线制作与安装工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电网建设施工作业指导书》、《电网建设施工安全基准风险指南》、《电网建设安全施工作业票》、《班前会及每日安全技术
交底》应用指引
一、应用步骤
步骤1、工程开工前，建设单位（业主项目部）组织施工、监理单位在《施工安全基准风险指南》中抽取与本工程相关的内容及项目，形成《xxxx项目安全技术风险分析表》。
如出现作业任务、施工条件与《施工安全基准风险指南》不相符时，由施工单位组织人员依照《施工安全基准风险指南》附录A（细分风险种类与风险范畴）、附录B（风险等级分析），按作业顺序进行风险种类的识别、风险等级的评定，并制定相应风险控制措施。
补充及修改的内容一并列入《xxxx项目安全技术风险分析表》。
步骤2、施工作业前，施工单位施工负责人根据作业任务选取工程适用的《施工作业指导书》。
步骤3、选取作业指导书后，施工单位施工负责人根据选取的作业指导书在《xxxx项目安全技术风险分析表》中选取对应内容及项目。
步骤4、在《xxxx项目安全技术风险分析表》中选取了对应内容及项目后，施工单位施工负责人根据《xxxx项目安全技术风险分析表》中的对应项目办理《电网建设安全施工作业票》，现场安全员根据现场条件、作业范围和施工环境，补充安全注意事项或平面布置图。
步骤5、现场负责人在开工前核对风险控制措施并在“站班会”上对所有现场作业人员宣读《电网建设安全施工作业票》，作业人员在《电网建设安全施工作业票》背面签名确认。
步骤6、班组负责人在每天开工前组织进行班前会及每日安全技术交底，结合作业指导书、安全施工作业票以及应急预案等内容填写《班前会及每日安全技术交底记录》，作业人员签名确认。
《电网建设施工作业指导书》、《电网建设施工安全基准风险指南》、《电网建设安全施工作业票》、《班前会及每日安全技术交底》连贯对应关系如下图：
二、应用说明
1、《电网建设施工作业指导书》应用说明：
a)作业指导书由施工单位完成内部审批流程后方可使用。
b)使用时按照《中国南方电网公司电网建设施工作业指导书》选取相
应工作任务，并在作业指导书中根据作业实际补充及修改“人员配
置、主要工器具及仪器仪表配置”等内容。
2、《电网建设施工安全基准风险指南》应用说明
a)项目开工前，建设单位（业主项目部）组织施工、监理单位根据实
际项目作业任务、施工条件，参照《指南》开展针对性安全风险评
估工作，形成《×××项目安全基准风险分析表》，由监理项目部组织施工、设计单位进行审核，报建设单位（业主项目部）批准。
经
批准的《×××项目安全基准风险分析表》（一式四份）供建设单位（业主项目部）、监理、设计、施工单位共同使用，并执行相应的
控制措施。
b)《指南》中未涵盖或作业条件与《指南》不相符的作业任务，由施
工企业或项目部组织人员依照附录A、附录B，按作业顺序进行风险种类的识别、风险等级的评定，并制定相应风险控制措施。
c)施工单位必须对参与中级风险及以上施工作业的人员进行针对性的
岗前安全教育和风险防范控制培训，并把施工作业中的重大风险、
针对性的控制措施和现场应急处置方案向作业班组进行交底，未经
安全培训和风险交底的人员，不得上岗作业。
d)建设单位（业主项目部）、监理单位应动态跟踪施工单位《×××项
目安全基准风险分析表》中各项安全控制措施的落实情况。
3、《电网建设安全施工作业票》应用说明
a)每项作业任务开展前，现场技术员必须结合作业内容和步骤，确认
安全基准风险等级与安全风险控制措施，在“风险等级”和“风险控制措施”栏打“√”，由安全员审核，现场负责人签发生效。
b)当风险等级与基准风险等级不一致时，现场负责人应及时报告项目
部。
项目部应组织相关人员重新进行风险评估并制定措施。
c)现场安全员应根据现场条件、作业范围和施工环境，补充安全注意
事项或平面布置图。
d)现场负责人开工前核对风险控制措施并在“站班会”上对所有现场
作业人员宣读《作业票》，作业员在《作业票》背面签名确认。
e)本票须由现场负责人现场持有，工作内容、地点、安全措施不变时
可连续使用10 天；超过10 天时，应重新办票；工作内容、地点、安全措施发生变化时，将原来《作业票》终结，并重新办票。
《作业票》工作任务完成后上交项目部保存备查。
f)当人员发生变更时，应在备注栏记录变更情况。
对新增人员进行交
底，并签名确认。
g)施工现场无票、签发不齐全（含代签名的）、现场安全措施与票面
措施不相符，作业人数与票面签名人数不符，超时使用，工作地点不对应，均按不合格票处理。
h)《作业票》自编号由施工项目部负责统一编制。
4、《班前会及每日安全技术交底》应用说明
a)《班前会及每日安全技术交底》在每天进行站班会及安全技术交底
时由班组负责人填写，全体人员签名确认后有效。
b)班组负责人根据作业实际情况在检查项目中构选检查情况。
c)交底内容中，技术交底部分需要填写当天施工作业的主要内容与方
法，并附施工作业指导书编码，如当天有多项工作，则按照顺序依次填写施工内容与方法及施工作业指导书编码。
d)交底内容中，安全交底部分附电网建设安全施工作业票编码，如当
天有多张安全施工作业票，则按照顺序依次填写。
如有需要补充的安全交底，填入空白处。
e)交底内容中，应急措施部分，填写当发生施工作业票上辨析出的危
害时的经审批的应急预案。
f)施工现场需携带《站班会及每日安全技术交底》以及涉及到的相关
应急预案。
《班前会及每日安全技术交底》应用举例说明如下：。
