实验14 用模拟法测绘静电场对于带电导体（电极）在其周围空间形成的静电场，一般情况下，由于电极本身的形状各式各样（规则和不规则），所以在周围空间中的电场强度和电势的分布很难用函数关系式来表述。
因此一般通过实验来测绘。
但是静电场有一非常显著的特性，它对于置于场中的导体（测量仪器、探针）会产生静电感应现象，那么导体的电荷在静电场力的作用下就要重新分布，导体激发的附加电场与原电场叠加就引起原静电场的显著畸变。
为了相对准确的测量，在对静电场研究的过程中发现可以用稳恒电流场来代替静电场进行间接测量，从而相对准确地得到了电场强度和电势的关系。
[实验目的]1．通过模拟法的描述进一步掌握静电场的分布。
2．通过测量，进一步加强对电场强度和电势概念的理解。
3．掌握电场强度与电势的微分关系。
[实验原理]模拟法的本质是用一种易于实现、便于测量的物理状态或过程模拟不易实现、不便测量的状态或过程，只要这两种状态或过程有一一对应的两组物理量，并且这些物理量在两状态或过程下满足基本相同的数学方程。
在模拟法中一般所测量的物理量不是我们直接所要研究的对象，要使两个物理量相互对应，必须要满足一定的相似条件。
在本实验中，稳恒电流场和被模拟的静电场实现模拟的条件为：（1）两个场中的电极形状必须相同或相似，且在场中的位置相同；（2）电流场中的电极的电导率必须远大于导电介质的电导率，以保证电极可近似地视为等势体。
一般电极选用金属（铜或铁）制成，导电介质选用蒸馏水、导电纸（纸上涂有一薄层导电石墨）或其它一些电导率非常小的导电介质；（3）对于真空或空气中的静电场，必须要求电流场中的导电介质为均匀介质，即电导率处处相等。
如图1（a ）所示，在真空中有一半径为的长圆柱体（电极）r a A 和一内半径为的长圆筒导体（电极）B ，两电极同轴。
设电极r b A 、B 的电势分别为U 和U ，且（接地），各带等量异号电荷，在两极间产生静电场。
由静电场的高斯定理可求得在距轴线为A B 0=U B r 处任一点电势U 为： r ab b A r r r r r U U ln /ln =（1）（a ） （b ）图1 无限长同轴圆柱面的电场可见，两极之间产生的静电场的等势面是同轴的圆柱面。
工作报告-用模拟法测绘静电场实验报告!!
工作报告-用模拟法测绘静电场实验报告!!
静电场实验报告
本次实验的目的是采用模拟方法测绘静电场的形状。
静电场是由静电荷所产生的力引起的电势场，它可以反映静电荷的特征。
在本次实验中，我们运用了一个专门的设备，模拟静电荷分布在空间上的形状，并进行相应的测绘。
实验操作详细步骤：
1、将静电场模拟仪置于平台上，并打开电源。
2、在模拟仪前几级区域放置电极，根据要求设定电压。
3、将探测电笔放到电极上，让它与模拟仪产生电压，引起静电场的变化。
4、测绘在模拟仪的前后区域，反复搜集数据，逐步拟定静电场的波型。
5、根据测绘结果，绘制电势场曲线，分析静电场表面特征。
实验测试结果：
从本次实验结果中，发现静电场的波型呈现出明显的双峰型，电势场的表面上有一个负电荷和一个正电荷，它们处在不同的深度位置上，随着电压的升高，静电场的波型也逐渐变得越来越平缓，总的来说，表现出一个微小的环形波。

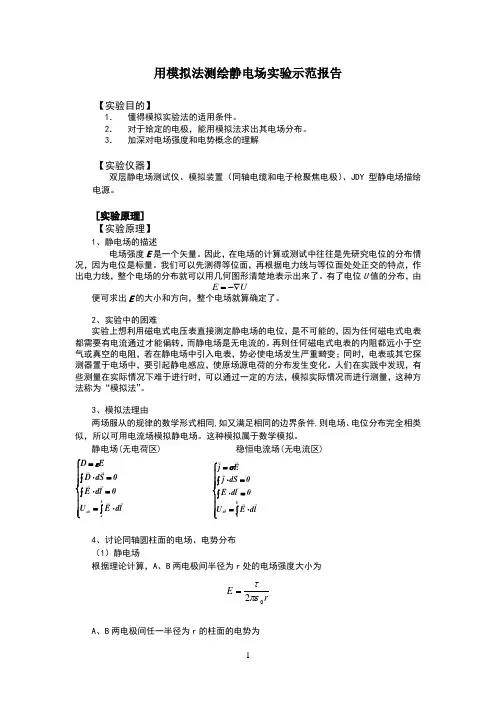

用模拟法测绘静电场实验示范报告
