铝及铝合金激光焊接技术

铝及铝合金激光焊接技术

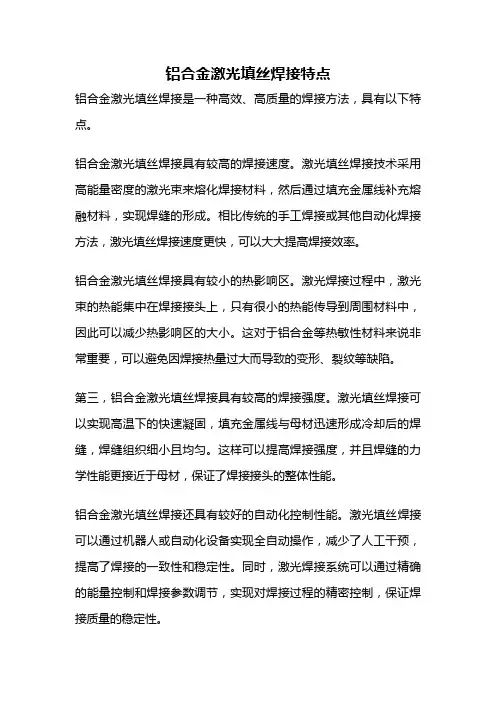

铝及铝合金激光焊接技术(Laser Welding)是近十几年来发展起来的一项新技术，与传统焊接工艺相比，它具有功能强、可靠性高、无需真空条件及效率高等特点。其功率密度大、热输入总量低、同等热输入量熔深大、热影响区小、焊接变形小、速度高、易于工业自动化等优点，特别对热处理铝合金有较大的应用优势。可提高加工速度并极大地降低热输入，从而可提高生产效率，改善焊接质量。在焊接高强度大厚度铝合金时，传统的焊接方法根本不可能单道焊透，而激光深熔焊时形成大深度的匙孔，发生匙孔效应，则可以得到实现。

激光焊接铝合金有以下优点：①能量密度高，热输入低，热变形量小，熔化区和热影响区窄而熔深大；②冷却速度高而得到微细焊缝组织，接头性能良好；

③与接触焊相比，激光焊不用电极，所以减少了工时和成本；④不需要电子束焊时的真空气氛，且保护气和压力可选择，被焊工件的形状不受电磁影响，不产生X射线；⑤可对密闭透明物体内部金属材料进行焊接；⑥激光可用光导纤维进行远距离的传输，从而使工艺适应性好，配合计算机和机械手，可实现焊接过程的自动化与精密控制。

现在应用的激光器主要是CO2和YAG激光器，CO2激光器功率大，对于要求大功率的厚板焊接比较适合。但铝合金表面对CO2激光束的吸收率比较小，在焊接过程中造成大量的能量损失。YAG激光一般功率比较小，铝合金表面对YAG 激光束的吸收率相对CO2激光较大，可用光导纤维传导，适应性强，工艺安排简单等。

在焊接大厚度铝合金时，传统的焊接方法根本不可能单道焊透，而激光深熔焊时形成大深度的匙孔，发生匙孔效应，则可以得到实现。图3为激光焊接时的小孔形状。图4为激光深熔焊示意图。

铝及铝合金的激光焊接难点在于铝及铝合金对辐射能的吸收很弱,对CO2激光束(波长为10. 6μm)表面初始吸收率1. 7 %；对YAG激光束(波长为1. 06μm)吸收率接近5 %。图5为不同金属对激光的吸收率。比较复杂,高频引弧时引起电极烧损和电弧摆动，起弧后稳定性不强，同时在电弧的高温状态下，电极迅速烧损。但激光与等离子弧复合可明显提高熔深和焊接速度。

铝合金激光-电弧复合焊工艺中可控参数较多，主要有以下几方面。①激光功率和电弧电流电压等：复合焊接对激光功率要求降低，同时功率因素对工艺影响很大，激光功率越大，熔深越大，而且这种影响力远大于激光单独焊接时对熔深的影响，增加电弧电源功率，熔化区宽度增加，热影响区增大，若采用脉冲YAG激光器，可调节脉冲频率和宽度以能提高工艺稳定性，减少气孔的形成；②焊接速度参数：随焊接速度的增加，焊接热输入降低，焊缝熔深降低，而且不同

的焊接速度影响匙孔的作用有所不同，从而影响焊接的稳定性；③激光与电弧中心的距离：在一定范围内，激光与电弧中心距DLA11越小则熔深越大，此时增加电弧电流不仅增加熔宽，而且增加熔深；④激光与电弧配合方式：国际上对复合焊的研究一般采用激光垂直入射，电弧与激光束成一定角度，沿焊接方向激光或在电弧前或在电弧后，不同的设计安排影响复合焊接的工艺稳定性和焊接气孔、裂纹的形成；⑤填充材料的影响：通过填充焊丝、粉末来补充合金元素的烧损，增加焊缝强度，改善工艺性能，防止热裂纹；⑥保护气体成分及流速：复合焊中保护气体一般为Ar、He或Ar/ He混合气体，Ar的电离能低，易于形成等离子体，与激光束光子形成耦合作用，不利于保护，所以纯He气比纯Ar气保护效果好，但从经济角度来看Ar气更经济一些，国外有用Ar75%+He25%混合气保护进行激光焊接，效果良好，且可改善工艺性能。其它还有一些因素影响，如焊前铝合金表面的清洁，氧化膜的去除，焊后热处理等。当焊接高强度厚板铝合金时，可采用多道焊工艺达到完全熔透焊接，但厚板铝合金焊接易产生气孔、热裂纹及焊缝软化等问题，且其过程比较复杂。厚板铝合金焊接变形严重，所以必须采用一些防变形的工艺
