第5章数字光纤通信系统5.1两种传输体制
光纤通信刘增基第5章课稿
采用指针技术是SDH的创新，结合虚容器(VC)的概念， 解决了低速信号复接成高速信号时，由于小的频率误差所造 成的载荷相对位置漂移的问题。
最简单的例子是，由PDH的4次群信号到SDH的STM-1 的复 接过程。把139.264 Mb/s的信号装入容器C-4，经速率适配处 理后，输出信号速率为149.760 Mb/s; 在虚容器VC-4 内加上 通道开销POH(每帧9 Byte, 相应于0.576 Mb/s)后，输出信号 速率为150.336 Mb/s；在管理单元AU-4 内，加上管理单元指 针AU -PTR(每帧9 Byte, 相应于0.576 Mb/s)，输出信号速率 为150.912 Mb/s; 由 1个AUG加上段开销SOH(每帧72 Byte,相 应于4.608 Mb/s), 输出信号速率为155.520 Mb/s, 即为 STM-1。
由于误码率随时间变化，用长时间内的平均误码率来衡量系统性
能的优劣，显然不够准确。在实际监测和评定中， 规定一个较长的
监测时间 “不可用
时TL，间例”如。几天或一个月，并把这个时间分为“可
用时间”和
在连续10 s时间内，BER劣于1×10-3，为“不可用时间”，或称系统 处于故障状态；
在连续10 s时间内，BER优于1×10-3，为“可用时间”。
对于以2.048 Mb/s为基础速率的制式，各次群的话路数按4倍递增。 对于以1.544 Mb/s为基础速率的制式，在3次群以上，日本和北美各国 又不相同，看起来很杂乱。
SDH传输网

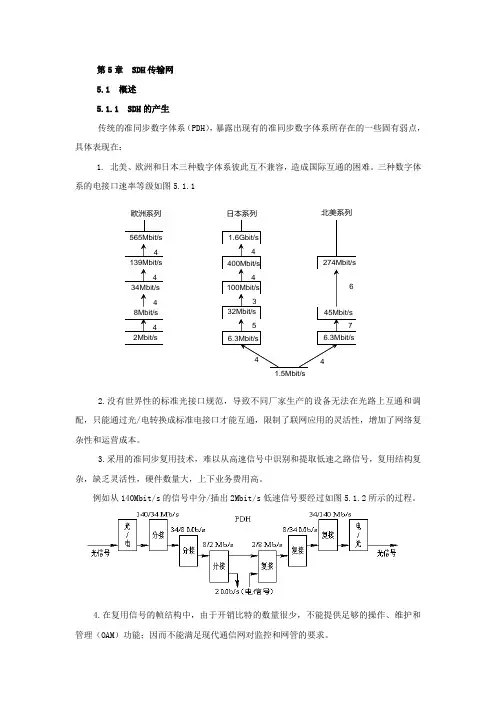

第5章 SDH 传输网 5.1 概述 5.1.1 SDH 的产生传统的准同步数字体系（PDH ），暴露出现有的准同步数字体系所存在的一些固有弱点，具体表现在：1. 北美、欧洲和日本三种数字体系彼此互不兼容，造成国际互通的困难。
三种数字体系的电接口速率等级如图5.1.12.没有世界性的标准光接口规范，导致不同厂家生产的设备无法在光路上互通和调配，只能通过光/电转换成标准电接口才能互通，限制了联网应用的灵活性，增加了网络复杂性和运营成本。
3.采用的准同步复用技术，难以从高速信号中识别和提取低速之路信号，复用结构复杂，缺乏灵活性，硬件数量大，上下业务费用高。
例如从140Mbit/s 的信号中分/插出2Mbit/s 低速信号要经过如图5.1.2所示的过程。
4.在复用信号的帧结构中，由于开销比特的数量很少，不能提供足够的操作、维护和管理（OAM ）功能；因而不能满足现代通信网对监控和网管的要求。
欧洲系列日本系列北美系列5.由于建立在点对点的传输基础上的复用结构复杂，缺乏网络拓扑灵活性，无法提供最佳路由选择上下话路困难，难于实现数字交叉连接功能。
PDH所存在的上述这些固有弱点，制约了电信网的“网络化、智能化、综合化”的发展，而要想完满地在原有的技术体制和技术框架上来修改完善，解决这些问题已无济于事，于是一个更为先进的体制——同步数字体系（SDH）应运而生。
5.1.2 SDH的基本概念和特点一、SDH的基本概念所谓SDH是一套可进行同步信息传输、复用、分插和交叉连接的标准化数字信号的结构等级。
SDH网络是由一些基本网络单元（NE）组成的，在传输媒质上（如光纤、微波等）进行同步信息传输、复用、分插和交叉连接的传送网络。
它的基本网元有终端复用器（TM）、分插复用器（ADM）、同步数字交叉连接设备（SDXC）和再生中继器（REG）等。
SDH网络有一套标准化的信息结构等级，称为同步传送模块STM-N（N=1，4，16，64……）。
第05章数字光纤通信系统资料
2020/5/21
8
5.1.2 同步数字传输系列SDH---SDH传输网（1/9）
SDH不仅适合于点对点传输，而且适合于多点 之间的网络传输。图5.1示出SDH传输网的拓扑 结构。
SDH传输网由SDH终接设备(或称SDH终端复 用器TM)、分插复用设备ADM、数字交叉连接 设备DXC等网络单元以及连接它们的(光纤)物理 链路构成。
2020/5/21
…
E
1
E
1
11
5.1.2 同步数字传输系列SDH---SDH传输网（4/9）
中继线 STM-N
DMX 分接 Drop
MUX
Add
复接
中继线 STM-N
STM- n STM-n 本地
图5.2(b) SDH传输网络单元分插复用设备ADM(Add/DropMultiplexer)
分插复用器（ADM）
➢ 信号复用/解复用需要逐级进行，复接/分接设备结构复杂，上下话路价 格昂贵。
➢ 各种复用系列都有其相应的帧结构，没有足够的OAM开销比特，使网 络设计缺乏灵活性，无法适应不断演变的电信网要求。
➢ 由于建立在点对点传输基础上的复用结构缺乏灵活性，使得数字通道 设备的利用率很低，非最短的通道路由占了业务量的大部分。
SDH解决了PDH存在的问题，是一种比较完善的传输体制，现已 得到大量应用。这种传输体制不仅适用于光纤信道，也适用于微波和 卫星干线传输。
2020/5/21
4
5.1.1 准同步数字系列PDH---基础速率
准同步数字系列有两种基础速率
➢以1.544 Mb/s为第一级(一次群，或称基群)基础速率，采 用的国家有北美各国和日本； ➢以2.048 Mb/s为第一级(一次群)基础速率， 采用的国家 有西欧各国和中国。
SDH传输网
第五章光传输网通常传输网是将信息信号通过具体物理媒介传输的全部设备和设施的集合，而传送网是指在不同地点之间传递用户信息的全部功能集合，包括传送送功能和控制功能。
由二者定义可知，传输网与传送网是存在一定区别的。
有一些书上，也将传输网的概念归纳为全部实体网和逻辑网，本章将从物理实体和逻辑实体两个角度，对光传输网的有关知识作一些简单介绍。
§5.1 光同步数字（SDH）传输网80年代中期以来，由于光纤通信在通信网中的大规模应用，光通信技术也随之得到迅速的发展，从而使得光纤通信中的准同步数字系统（PDH），越来越不能够适应其通信网的发展和用户要求的提高。
光传输网络面临重大的改革问题，这就使得光同步数字（SDH）传输网应运而生。
5.1.1 SDH传输网的概念1、SDH网的定义SDH网是指由一些SDH网元（NE）组成的，在光纤上进行同步信息传输，复用分插和交叉连接的网络。
SDH的概念最早由美国贝尔通信研究所提出，称为SONET（同步光网络），国际电信联盟标准部（ITU-T）于1988年正式接受了这一概念并重新命名为SDH。
目前，ITU-T已对SDH的比特率、网络节点接口、复用结构、复用设备、网络管理、线路系统和光接口、信息模型、网络结构和抖动性能、误码性能和网络保护等提出相关标准化建议。
2、SDH网的特点与PDH相比，SDH主要有以下特点：（1）使北美、日本和欧洲三个地区性标准在STM—1及其以上等级获得了统一，真正实现了数字传输体制上的世界性标准。
（2）SDH 采用同步复用方式和灵活的复用映射结构，只需利用软件即可使高速信号一次直接分插出低速支路信号，使得网络结构和设备都大大简化，而且数字交叉连接的实现也比较容易。
（3）具有标准统一的光接口，简化了硬件，缓解了布线拥挤，改善了网络的可用性和误码性能。
（4）SDH 帧结构中安排了丰富的开销比特，使网络的运行、管理维护能力都大大加强。
（5）SDH 网具有良好的兼容性，与现有网络能够完全兼容，使SDH 可以支持已经建起来的PDH 网络，同时SDH 网还能容纳像ATM 信元等各种新业务信号。
光纤通信重点考点
典型例题STM-1光帧的结构包含哪几部分？传输速率是如何定义的？激光是通过什么产生的（C）受激辐射多模光纤：纤芯内传输多个模式的光波，纤芯直径较大（50 m左右），适用于中容量、中距离通信。
光纤的单模工作条件为0＜V≤2.4048 多模工作条件为V＞2.4048 2. 单模光纤：纤芯内只传输一个最低模式的光波，纤芯直径很小（几个微米），适用于大容量、长距离通信。
受激吸收：在外来入射光的作用下，处在低能级上的电子可以吸收入射光子的能量而跃迁到高能级上。
数值孔径: 入射到光纤端面的光线并不能全部被光纤所传输，只是在光纤端面临界入射角范围内的入射光可以在光纤内传输，取这个角度的正弦值称为数值孔径。
1.光纤通信是以（ A ）为载体，光纤为传输媒体的通信方式。
A.光波B.电信号C.微波D.卫星2.要使光纤导光必须使（B ）A.纤芯折射率小于包层折射率B.纤芯折射率大于包层折射率C.纤芯折射率是渐变的D.纤芯折射率是均匀的3.（ D ）是把光信号变为电信号的器件A.激光器B.发光二极管C.光源D.光检测器4.SDH传输网最基本的同步传送模块是STM-1，其信号速率为（A ）kbit／s。
A.155520B.622080C.2488320D.9953280ITT于（C）年接受了SONET概念，并重新命名为SDH。
A、1985B、1970C、1988D、19906.掺铒光纤放大器（EDFA）的工作波长为（ B ）nm波段。
A.1310B.1550C.1510D.8507.发光二极管发出的光是非相干光，它的基本原理是（ B ）。
A.受激吸收B.自发辐射C.受激辐射D.自发吸收8.光纤通信指的是（B ）A .以电波作载波、以光纤为传输媒介的通信方式B .以光波作载波、以光纤为传输媒介的通信方式C .以光波作载波、以电缆为传输媒介的通信方式9.弱导光纤中纤芯折射率n1和包层折射率n2的关系是( A )A.n1≈n2B.n1=n2C.n1>>n2D.n1<<n210.决定光纤通信中继距离的主要因素是( B )A.光纤的型号B.光纤的损耗和传输带宽C.光发射机的输出功率D.光接收机的灵敏度11.光纤单模传输条件，归一化频率V应满足（B ）A.V>2.405B. V<2.405C.V>3.832D.V<3.83212.光纤包层需要满足的基本要求是( A )A.为了产生全反射，包层折射率必须比纤芯低B. 包层不能透光，防止光的泄漏C.必须是塑料，使得光纤柔软D.包层折射率必须比空气低13.在激光器中，光的放大是通过（ A ）Ａ．粒子数反转分布的激活物质来实现的Ｂ．光学谐振腔来实现的Ｃ．泵浦光源来实现的Ｄ．外加直流来实现的14.STM-64信号的码速率为( D )A．155.520 Mb/s B．622.080 Mb/s C．2 488.320 Mb/s D．9 953.280 Mb/s 15.数字光接收机的灵敏度Pr=100微瓦，则为（ A ）dBm。
数字光纤通信系统简介
数字光纤通信系统简介浅谈数字光纤通信系统摘要当今世界，计算机与通信技术高度结合，光纤通信有了长足发展。
纵观当今电信的主要技术，光纤和光波的变革极大的提高着信息的传输容量。
因而传统的模拟信号的传输的信息容量已经远远不能满足当前生产生活的实际技术需求，从上世纪开始数字信号传输已经逐步取代模拟信号，成为当前电视、电话、网络中信息传输的主要方式。
本文就光纤通信网络中的数字光纤通信部分进行了简要的介绍以及分析，涉及数字光纤通信系统基本概念特点的解析，系统的组成结构，主要传输体制以及线路的编码方式。
关键字数字光纤通信系统准同步数字系列（PDH）同步数字系列（SDH）线路编码内容一．数字光纤通信系统概况光纤是数字通信的理想的传输信道。
与模拟通信相比，数字通信有许多优点，最主要的是数字系统可以恢复因传输损失导致的信号畸变，因而传输质量高。
大容量长距离的光纤通信系统几乎都是采用数字传输方式。
在光纤通信系统中，光纤中传输的是二进制光脉冲“0”码和“1”码，它由二进制数字信号对光源进行通断调制而产生。
而数字信号是对连续变化的模拟信号进行抽样、量化和编码产生的，称为PCM（pulse code modulation），即脉冲编码调制。
这种电的数字信号称为数字基带信号，由PCM电端机产生。
二．数字光纤通信系统组成数字光纤通信系统如图1所示，与模拟系统主要区别在于数字系统中有模数转换设备和数字复接设备，即为PCM端机。
1.模数转换设备。
它将来自用户的模拟信号转换为对应的数字信号。
数字复接设备则将多路低速数字信号按待定的方式复接成一路高速数字信号，以便在单根光纤中传输。
2.输入接口将来自PCM端机的数字基带信号适配成适合在光纤信道中传输的形态。
3. 光发送机将数字电信号转换为数字光信号，并将其反馈入光纤传输。
发送端一般采用强度调制方式实现数字电信号到数字光信号的转换，即通过直接调制或者间接调制，使得“1”码出现时发出光脉冲，而“0”码出现时不发光。
数字光纤通信系统简介
浅谈数字光纤通信系统摘要当今世界，计算机与通信技术高度结合，光纤通信有了长足发展。
纵观当今电信的主要技术，光纤和光波的变革极大的提高着信息的传输容量。
因而传统的模拟信号的传输的信息容量已经远远不能满足当前生产生活的实际技术需求，从上世纪开始数字信号传输已经逐步取代模拟信号，成为当前电视、电话、网络中信息传输的主要方式。
本文就光纤通信网络中的数字光纤通信部分进行了简要的介绍以及分析，涉及数字光纤通信系统基本概念特点的解析，系统的组成结构，主要传输体制以及线路的编码方式。
关键字数字光纤通信系统准同步数字系列（PDH）同步数字系列（SDH）线路编码内容一．数字光纤通信系统概况光纤是数字通信的理想的传输信道。
与模拟通信相比，数字通信有许多优点，最主要的是数字系统可以恢复因传输损失导致的信号畸变，因而传输质量高。
大容量长距离的光纤通信系统几乎都是采用数字传输方式。
在光纤通信系统中，光纤中传输的是二进制光脉冲“0”码和“1”码，它由二进制数字信号对光源进行通断调制而产生。
而数字信号是对连续变化的模拟信号进行抽样、量化和编码产生的，称为PCM（pulse code modulation），即脉冲编码调制。
这种电的数字信号称为数字基带信号，由PCM电端机产生。
二．数字光纤通信系统组成数字光纤通信系统如图1所示，与模拟系统主要区别在于数字系统中有模数转换设备和数字复接设备，即为PCM端机。
1.模数转换设备。
它将来自用户的模拟信号转换为对应的数字信号。
数字复接设备则将多路低速数字信号按待定的方式复接成一路高速数字信号，以便在单根光纤中传输。
2.输入接口将来自PCM端机的数字基带信号适配成适合在光纤信道中传输的形态。
3. 光发送机将数字电信号转换为数字光信号，并将其反馈入光纤传输。
发送端一般采用强度调制方式实现数字电信号到数字光信号的转换，即通过直接调制或者间接调制，使得“1”码出现时发出光脉冲，而“0”码出现时不发光。
数字光纤通信系统及结构
上述TM、ADM和DXC的功能框图分别如图5.2(a)#, (b)#, (c)所示。通过DXC的交叉连接作用，在SDH传输网内可提供 许多条传输通道，每条通道都有相似的结构，其连接模型如图 5.3(a)所示，相应的分层结构如图5.3(b)所示。每个通道(Path) 由一个或多个复接段(Line)构成，而每一复接段又由若干个再 生段(Section)串接而成。
数字光纤通信系统和结构
…
E1
通道
线路
再 生中 继器
线路
终 接设 备 E3
终 接设 备
Secti on
终 接设 备
TM
ADM/DXC 再 生 段 再 生 段 再 生 段 ADM/DXC
复 接 段 (L in e)
传 输 通 道 (P ath )
(a)
通道
E1
…
终 接设 备 E3
TM
P ath Line Secti on P hotonic
数字光纤通信系统和结构
图 5.4 示出PDH和SDH分插信号流程的比较。在PDH中， 为了从140 Mb/s码流中分出一个2 Mb/s的支路信号，必须经过 140/34 Mb/s, 34/8 Mb/s和8/2 Mb/s三次分接。 而若采用SDH分 插复用器(ADM)，可以利用软件一次直接分出和插入 2 Mb/s支 路信号，十分简便。
(3) 由于低速率信号插入到高速率信号，或从高速率信号 分出，都必须逐级进行，不能直接分插，因而复接/分接设备 结构复杂，上下话路价格昂贵。
数字光纤通信系统和结构
5.1.2同步数字系列SDH
1. SDH
SDH不仅适合于点对点传输，而且适合于多点之间的网 络传输。图5.1示出SDH传输网的拓扑结构，它由SDH终接设 备(或称SDH终端复用器TM)、分插复用设备ADM、数字交叉 连接设备DXC等网络单元以及连接它们的(光纤)物理链路构 成。SDH终端的主要功能是复接/分接和提供业务适配，例如 将多路E1信号复接成STM1信号及完成其逆过程，或者实现与 非SDH网络业务的适配。ADM是一种特殊的复用器，它利用 分接功能将输入信号所承载的信息分成两部分：一部分直接 转发，另一部分卸下给本地用户。然后信息又通过复接功能 将转发部分和本地上送的部分合成输出。DXC类似于交换机， 它一般有多个输入和多个输出，通过适当配置可提供不同的 端到端连接。
数字光纤通信系统(PDH)
四 接口标准
• 2048kbit/s电接口
一般特性 • 比特率：2048kbit/s • 比特率容差：±50ppm，即±50×10-6 • 代码：HDB3码 • 过压保护要求：
在10个具有最大幅度为U（5个负脉冲和5个正
• 常用传输码型：
• 单极性码 • 传号交替反转码（AMI码） • 三阶高密度双极性码（HDB3码）
• 传输码型变换的误码增值
• 误码增殖可用误码增数
六 网络性能标准——误码性能
• 对于二元数字传输系统，收端将0误判为1，或
0误判为1的概率，称为比特错误率，也称误码率 。
1.2准同步数字系列PDH
准同步数字系列有两种基础速率：一种是以 1.544 Mb/s为第一级(一次群，或称基群)基础速 率，采用的国家有北美各国和日本；另一种是以 2.048 Mb/s为第一级(一次群)基础速率， 采用的 国家有西欧各国和中国。表5.1是世界各国商用数 字光纤通信系统的PDH传输体制，表中示出两种基 础速率各次群的速率、话路数及其关系。对于以 2.048 Mb/s为基础速率的制式，各次群的话路数 按4倍递增，速率的关系略大于4倍，这是因为复 接时插入了一些相关的比特。 对于以1.544 Mb/s 为基础速率的制式，在3次群以上，日本和北美各 国又不相同， 看起来很杂乱
PDH系统构成
数字复接 将几个低次群在时间的空隙上迭加 合成高次群是扩大数字通信容量的 方法之一
彩色电视
彩色电视 编码器
0MHz~6MHz
1
载波300路
主群编码器
812kHz～2044kHz
数字光纤通信系统 第五章
光纤为什么能够导光，能传送大量信息呢？这要研究其传输理论，但其传输理 论涉及的数学、物理知识面相当广，它要用到微分方程、场论等等高等数学知识及物 理的微电子学、光学等高深理论。这里我们用简单的比喻，从物理概念上来说明，以 加深对光纤传输信息的理解。
光纤是利用光的全反射特性来导光的。在物理中学习过光从一种介质向另一种介 质传播，由于它们在不同介质中传输速率不一样，因此，当通过两个不同的介质交界 面就会发生折射。若现在有两种不同介质，其折射率分别n0、n1，而且n1＞n0，设 界面为xx‘，折射率小的称光疏媒质，折射率大的称光密媒质。假定光线从光疏媒质 射向光密媒质，其折射情况如图5. 3所示。图中，入射角为θ ₀， 入射光线与法线yy＇ 夹角，折射角为θ 1一一一 折射光线与yy＇夹角，由图可见， θ 1 < θ 0 若使光束从光密媒质射向光疏媒质时，则折射角大于入射角，如图5. 4所示。
第五章 数字光纤通信系统
5. 1 数字光纤通信系统概述
• 5.1.1 数字光纤通信的基本概念
1.线径细,重量轻 数字光纤通信，是以光波运载数字信号，以光导纤维为传输媒介的一种通信方式 。有如下的显著特点:
由于光纤的直径小，制成光缆后与电缆比要细得多，有利于长途和市话干线布放，便于制造多芯光缆。
2.损耗极低 由于技术的发展，现在制造出的光纤介质纯度很高，因而损耗极低。
图5. 2
数字光纤通信传输系统结构方框图
图中，数字端机主要是把用户各种数字信号，包括数字程控交换机和数字接 口，通过复用设备组成一定的数字传输结构（帧结构），不同速率等级的数字信 号流送至光端机，光端机把数字端机送来的数字信号进行处理，变成光脉冲送人 光纤进行传输，接收端进行相反的变换。 光端机主要由光发送、光接收、信号处理及辅助电路组成。在光发送部分完 成电／光变换，在光接收部分主要完成光／电变换。信号处理，主要指把数字端 机送来的数字脉冲信号 再处理，以及各种码型变换，使之适应光传输及其他目的。 辅助电路主要包括告警、公务、 监控及区间通信等等。 光中继机的作用，主要是将光纤长距离传输后，受到的衰耗及色散畸变的光 脉冲信 号，转换为电信号后经放大整形、定时、再生还原为规则的数字脉冲信号。 经过再调制光源，变为光脉冲信号送入光纤继续传输，达到延长传输距离的目的。
光纤数字通信系统
两种传输机制
光纤大容量准同步数字系列PDH早在1976年就实现了标准化， 目前多适用于中、低速率点对点的微波通信中。随着光纤通信技术和络的发展，PDH遇到了许多困难。美国提出 了同步光纤(SONET)。1988年，ITU-T(原CCITT)提出了被称为同步数字系列(SDH)的规范建议。SDH解决了PDH存 在的问题，是一种比较完善的传输体制，现已得到大量应用。这种传输体制不仅适用于光纤信道，也适用于微波 和卫星干线传输。
图1光纤数字通信系统原理图
例如N6000系列140M装置、光纤数字通信传输设备、GD34-13型34Mbit/s光终端机和一、二、三、四次群光 电通信系统设备，都广泛使用于通信系统中。
码率
光纤数字通信系统的码率（表示二进制信息传输速率的量，即每秒钟的比特数）实际上是电数字终端设备输 入、输出的接口码率，即CCITT建议系列的接口码率，如下表。我国和欧洲采用2 048kbit/S系列，北美、日本采 用1 544kbit/s系列。为了维护需要，在信息码中要加入若干比特作为传输监控公务信息，
的特点
数字通信系统的优点: (1)抗干扰能力强，传输质量好。 (2)可以用再生中继，传输距离长。 (3)适用各种业务的传输，灵活性大。 (4)容易实现高强度的保密通信。 (5)数字通信系统大量采用数字电路，易于集成，从而实现小型化、微量化，增强设备可靠性，降低成本。 数字通信系统的缺点： (1)占用频带比较宽，系统的频带利用率不高。 (2)对非线性失真不敏感 (3)在通信全程中，即使有多次中继、失真(包括线性失真和非线性失真)和噪音也不会累积 (4)对光源的线性要求和接收信噪比的要求都不高
谢谢观看
现有PDH的缺点主要有：
(1)北美、西欧和亚洲所采用的三种数字系列互不兼容。
数字光纤通信系统解析
(4) 采用数字同步复用技术，其最小的复用 单位为字节， 不必进行码速调整，简化 了复接分接的实现设备，由低速信号复 接成高速信号，或从高速信号分出低速 信号，不必逐级进行。
PDH和SDH分插信号流程的比较。在PDH中， 为了从140 Mb/s码 流中分出一个2 Mb/s的支路信号，必须经过140/34 Mb/s, 34/8 Mb/s 和8/2 Mb/s三次分接。 而若采用SDH分插复用器(ADM)，可以利用 软件一次直接分出和插入 2 Mb/s支路信号，十分简便。
ADM是一种特殊的复用器，它利用分接功能将输入信号所承载 的信息分成两部分：一部分直接转发，另一部分卸下给本地 用户。然后信息又通过复接功能将转发部分和本地上送的部 分合成输出。DXC类似于交换机，它一般有多个输入和多个 输出，通过适当配置可提供不同的端到端连接。
MUX 同 步复 接
DMX 同 步分 接
…
E1 E1
STM-N
STM-N
E1 E1 1
分接 1:m
…
交 叉连 接矩 阵
复接 m:1 1
…
(a) 中 继线 STM-N DMX 分接 Drop STM-n Add STM-n MUX 复接 中 继线 STM-N
பைடு நூலகம்
n
1:m
m:1
n
配 置管 理 (c)
本地 (b)
图5.2 SDH (a) 终端复用器TM； (b) 分插复用设备ADM(Add/Drop Multiplexer); (c) 数字交叉连接设备DXC
SDH 解决了 PDH 存在的问题，是一种比较完 善的传输体制，现已得到大量应用。这种传输 体制不仅适用于光纤信道，也适用于微波和卫 星干线传输。
5.1.1 准同步数字系列PDH
现代通信技术光传输系统
由上面的叙述可知，不同的开销字节负责管 理不同层次的资源对象，下图4.19描述了SDH中 再生段、复用段、通道的含义。
通道
支路 信号
复用段
再生段
再生段
复用段
再生段
再生段
SDH TM
REG
SDH DXC 或 ADM
REG
SDH TM
支路 信号
图4.19 通道、复用段、再生段示意图
• 1.两点间“数字信道层”的形成
1:m解 复 用 n个 输 入
1:m解 复 用
…
…
交 叉连 接 矩阵
…
…
m:1复 用 n个 输 出
m:1复 用
…
…
图 5.4 数字交叉连接设备DXC系统结构示意图
•
SDXC设备的类型用SDXC p/q的形式表示： “p”代表
端口速率的阶数，“q”代表端口可进行交叉连接的支路信号
速率的阶数。例如SDXC 4/4, 代表端口速率的阶数为155.52
Mb/s，并且只能作为一个整体来交换；SDXC 4/1代表端口
速率的阶数为155.52 Mb/s，可交换的支路信号的最小单元
为2 Mb/s。P/q数字的含义如下表5.1所示：
表5.1 SDXC端口速率与制式对应表
P/q数 0 1 2 3 4 4 5 6
7
制式
64Kb/s
速率
2
Mb/s
PDH
SDH
8 34 144 155 622 2500 10000
数字信号“复用映射包装”：
•
在每一个“光纤再生中继段”信号的头部和尾部
加入“再生中继段开销字节RSOH”等综合监控信息，
形成第3级信道包装；以监控保障每一个“光纤再生
