充填、基础帷幕灌浆计算实例
大坝坝体充填基础帷幕灌浆计算公式及实题
大坝坝体充填、基础帷幕灌浆计算公式及实题一、钻孔注水试验渗透系数的计算方法注水过程中一般用套管隔离非注水段，在试验段进行注水试验，试验采用定水头高度注水试验。
1、试验段长为5m、或试验段长大于5m时，采用下列公式：K=0.366SLQIg2Lr2、试验段长度小于或等于4m时，采用下列公式：K＝Q试中：K渗透系数（cm／s）、Q稳定注入流量（m3／昼夜）（注入试段内水量）、L试验段长度（m）、S孔中水头高度（m）、r钻孔半径（m）。
实例1：某工程注水试验参数计算见下表：某工程压(注)水试验记录表孔号 ZK1 孔深5.3m 试验段由0.0 m至5.3m，共计5.3m, 钻孔直径130mm 柱塞位置 m，地下水位深度 m 地下水位深度 m，压力表至孔口距离 m稳定流量的的概念：在保持水头不变的条件下，每分中注入量最大值与最小值之差小于最终值的10%，即可终止观测，取最终值为计算值。
供水设备应保证出水率100L/min以上，水表最小读数值0.1L。
压力表最小读数值0.01Mpa。
该孔试验段长L=5.3m、稳定注入流量：Q=50.4（min/L）×60（min）×24（小时）＝72.58（m/昼夜），孔中水头高度：S=0.0265浆水柱压力换算成水头高度得0.O265×100=2.65m（换算方法：1MPa＝100m、0.1MPa＝10m、0.01MPa＝1m。
），r钻孔半径：130mm（130÷2÷1000＝0.065m），将试验数化为米计算。
解：K=0.366×72·582·65×5·3Ig2×100·065＝4.705m/昼夜×100÷86400＝0.005445602、经过换算＝5.45×10－3cm/s。
实例2：某工程注水试验参数计算见下表：某工程压(注)水试验记录表孔号 ZK1 孔深8.8m 试验段由5.1 m 至8.8m ， 共计3.7m, 钻孔直径130mm 柱塞位置 m ， 地下水位深度 m ，压力表至孔口距离 m（小时）＝66.528（m 3/昼夜），S 孔中水头高度：浆水柱压力换算成水头高度得0.044×100=4.44m （换算方法：1MPa ＝100m 、0.1MPa ＝10m 、0.01MPa ＝1m 。
大坝帷幕灌浆及充填灌浆施工方案
年夜新县派林水库除险加固工程之南宫帮珍创作年夜坝帷幕灌浆及充填灌浆施工方案审核：付俊杰编制：陆伟广西越海建设工程有限公司年夜新县派林水库除险加固工程项目经理部二○○八年七月二十日本工程年夜坝灌浆坝基线以下5米采纳防渗帷幕灌浆, 灌注纯水泥浆, 坝基以上为土坝充填式灌浆, 在坝坡上桩号0-020～0+162安插单排灌浆孔, , 孔距2.0米.灌浆资料：水泥粘土浆(砂含量10～30%, 粉粒含量30～50%, 粘粒含量20～30%), 水泥掺入量为15%.灌浆施工次第：采纳逐渐加密法, 即沿轴线每隔20米先钻一个先导孔, 了解地质状况, 然后进行第一次第孔灌浆, 再进行第二次第孔灌浆, 再然后进行第三次第孔钻孔灌浆.施工方法：帷幕灌浆采纳直自下而上进行, 灌浆压力400～500Kpa.充填式33）,采纳少管多复方法.灌浆压力由小到年夜, 孔口最年夜灌浆压力为50kPa.一、机械设备和人员钻孔机械采纳1台套液压回转钻机, 1台套灌浆泵, 1台套水泥搅拌机, 水泵4台.钻孔灌浆专业施工人员8人.二、钻孔和灌浆灌浆工艺流程图如下：12、灌浆资料准备及制浆（1）本次帷幕灌浆采纳纯水泥浆, 水泥采纳42.5普通硅酸盐水泥, 其细度要求通过 6900孔/cm2标准筛余量少于5％.用于灌浆工程的水泥资料的生产（或出厂）指标及检验资料报送监理人审查批准.（2）本次充填灌浆采纳水泥粘土浆, 水泥采纳42.5普通硅酸盐水泥, 其细度要求通过 6900孔/cm2标准筛余量少于5％.粘土采纳砂含量10～30%, 粉粒含量30～50%, 粘粒含量20～30%粘土. 用于灌浆工程的水泥资料的生产（或出厂）指标及检验资料报送监理人审查批准.（3）水：灌浆用水直接引用水库里的水.（1）制浆资料经过称量, 称量误差小于5%.（2）浆液采纳专用机械制浆, 搅拌均匀并测定浆液密度.（3）浆液各项指标按设计要求控制.土料应先在泥浆池内浸泡数小时, 搅拌成浆, 通过过滤筛清除年夜颗粒和杂物, 灌浆前再通过35孔/cm2的过滤筛.灌浆过程中浆液容重和输浆量应每小时测定1次并记录, 浆液的稳定性和自由析水率10天测1次, 如浆料发生变动, 应随时加测.使用普通搅拌机时, 应很多于3min; 使用高速搅拌机时, 应很多于30s.浆液寄存时间：当环境温度10℃以下时, 不超越5h; 当环境温度10℃以上时, 不超越3h;3、施工机械选用和灌浆试验钻孔机械采纳1台套油压回转钻机钻进, 配备足够长度的钻杆和岩芯管.（1）用2台套以上的灌浆泵和水泥浆搅拌机.（2）搅拌机的转速和拌杂能力分别与所搅拌浆液类型及灌浆泵排浆量相适应, 并能保证均匀、连续地拌制浆液.（3）灌浆泵性能与浆液类型、浓度相适应, 容许工作压力年夜于最年夜灌浆压力的 1.5倍, 并有足够的排浆量和稳定的工作性能.（4）灌浆孔口处装置压力表.（5）水泵的工作压力保证在所有压力下都有足够的供水量.3、钻孔（1）灌浆的钻孔机械采纳油压回转钻机钻进, 钻孔直径110mm.布孔完成验收合格后, 可进行钻机装置就位准备工作, 钻机装置主轴要求垂直, 开孔钻头瞄准孔位、偏差不得年夜于10cm, 钻机装置用水平尺校正水平度, 有斜度时用方木垫平, 确保垂直开孔钻进.钻孔的孔位、深度、孔径和钻孔顺序等按施工图纸要求执行.钻孔顺序与灌浆顺序相应, 先施工Ⅰ序, 后施工Ⅱ序, 并遵循分序加密的原则, 同一个孔钻孔也按灌浆法式分段进行.钻进过程中随时用水平尺校正立轴的垂直度, 保证钻孔孔斜率不年夜于2％孔深, 钻孔应用干法造孔, 不得用清水循环钻进.（2）钻孔时及时填写钻孔班报表, 对岩层、岩性以及孔内情况作好详细记录, 钻进结束等候灌浆或结束灌浆要等候下一段钻进时, 孔口用木塞盖口、妥加呵护.4、灌浆方法和灌浆方式（1）帷幕灌浆采纳直自下而上循环式进行, 射浆管距孔底不年夜于50cm.（2）充填式灌浆应采纳分段灌注方法, 由下而上, 下套管分段灌注, 段长5～10米.浆液稠度先稀（容重/cm3）后稠（容重/cm3）,采纳少管多复方法.灌浆方式采纳纯压式灌浆.灌浆开始先用稀浆, 经过3～5min后再加年夜泥浆稠度.若孔口压力下降和注浆管呈现负压（压力表读数为0以下）, 应再加年夜浆液稠度, 浆液的容重按技术要求控制.在灌浆中, 应先对第一序孔轮灌, 采纳“少灌多复”的方法.待第一序孔灌浆结束后, 再进行第二序孔.每次最年夜灌浆量按设计要求控制, 每孔灌浆次数很多于5次, 两次灌浆间隔时间很多于5天.作好灌浆记录.5、灌浆压力和浆液变换（1）帷幕灌浆采纳循环式灌浆, 压力表装置在孔口回浆管上, 灌浆压力400～500Kpa.灌浆浆液的浓度应由稀到浓, 逐级变换.帷幕灌浆浆液水灰比可采纳8:1、5:1、3:1、2:1、1.5:1、l:1、0.8:1、0.6:1、0.5:l等九个比级.开灌水灰比可采纳8:l.帷幕灌浆浆液变换：（a）当灌浆压力坚持不变, 注入率继续减少时, 或当注入率不变而压力继续升高时, 不得改变水灰比.（b）当某一比级浆液的注入量已达300L以上或灌注时间已达1h, 而灌浆压力和注入率均无改变或改变不显著时, 应改浓一级.（c）当注入率年夜于30L／min时, 可根据具体情况越级变浓.（2）充填式灌浆采纳纯压式灌浆, 灌浆压力最年夜50k Pa,由小到年夜, 逐渐增加, 不得突然增加, 更不宜施灌不久就增年夜到允许压力值.如果坝顶呈现冒浆, 应停止加压, 查清原因加以处置.灌浆过程中, 应维持压力稳定, 摆荡范围不得超越5％.压力表装置在孔口进浆管路上, 通过地下水位计算出灌浆压力符合设计压力, 压力表指针摆动范围应小于灌浆压力的20%, 压力读数读压力表指针摆动的中值, 摆动幅度宜做记录.灌浆压力的控制尽快到达设计压力, 但注入率年夜时分级升压.灌浆浆液的浓度先用稀浆, 经过3～5min后再加年夜泥浆稠度稀到浓, 按设计水灰比逐级变换, .在坝体中灌浆, 遇吸浆量年夜时, 则先采纳浓浆定量无压自重灌浆, 然后稀浆有压复灌.6、灌浆结束标准和封孔方法（1）帷幕式灌浆采纳自下而上分段灌浆法时, 在规定的压力下, 当注入率不年夜于0.4L／min时．继续灌注60min, 灌浆可以结束.（2）充填式灌浆应采纳分段灌注方法, 由下而上, 下套管分段灌注, 当浆液升至孔口, 经连续复灌3次不再吃浆时, 即可终止灌浆.（3）帷幕式灌浆封孔采纳压力灌浆封孔法.（4）充填式灌浆封孔在每孔灌完后, 待孔周围泥浆不再流动时, 将孔内浆液取出, 扫孔究竟, 用直径2～3cm、含水量适中的粘土球分层捣实.8、特殊情况处置（1）帷幕灌浆过程中, 发现冒浆、漏浆, 应根据具体情况采纳嵌缝、概况封堵、高压、浓浆、限流、限量、间歇灌浆等方法进行处置.（2）帷幕灌浆过程中发生串浆时, 如串浆孔具备灌浆条件, 可以同时进行灌浆, 应一泵灌一孔.否则应将串浆孔用塞塞住, 待灌浆孔灌浆结束后, 串浆孔再行扫孔、冲刷, 而后继续钻进和灌浆.（3）帷幕灌浆段注入量年夜, 灌浆难于结束时, 可选用下列办法处置：（a）高压、浓浆、限流、限量、间歇灌浆；（b）浆液中掺加速凝剂；（c）灌注稳定浆液或混合浆液.该段经处置后仍应扫孔, 重新依照技术要求进行灌浆, 直至结束.（4）充填式灌浆裂缝处置充填式灌浆应尽量防止坝面裂缝.（5）充填式灌浆冒浆处置一、坝顶和坝坡冒浆, 应立即停灌, 挖开冒浆出口, 用粘性土料回填夯实.钻孔周围冒浆, 可采纳压砂处置, 而后再继续灌浆.二、白蚁洞冒浆, 应先在冒浆口压砂梗塞洞口, 再继续灌浆.三、水下坝坡或土坝与其它建筑物接触带冒浆, 可采纳稠浆间歇灌注.（6）充填式灌浆串浆处置一、当第一序孔灌浆时, 发现相邻孔串浆, 应加强观测、分析, 如确认对坝体平安无影响, 灌浆孔和串浆孔可同时灌注, 如不宜同时灌注, 可用木塞堵住串浆孔, 然后继续灌浆.当灌浆后期, 相邻孔串浆, 说明已形成连续的泥墙, 可减少1次灌浆量.二、如浆液串入测压管或浸润线管, 在灌浆结束后, 再补设测压管或浸润线管.（7）充填式灌浆塌坑处置.在塌坑部位挖出部份泥浆, 回填粘性土料, 分层夯实.（8）充填式灌浆隆起处置.发现坝坡隆起时, 应立即停灌, 分析原因.如确认不是与滑坡有关的隆起, 待停灌5～10d后可继续灌浆, 并注意监测.（9）充填式灌浆机械故障处置一、缩孔卡钻, 应以预防为主, 改进钻具, 将年夜钻头改为卡杆钻头.也可用倒链或打垮锤将钻杆拔出.二、灌浆泵不吸浆, 应检查泵和吸浆管是否漏气和梗塞.前者应更换易损件, 后者应疏通管道, 严格泥浆过筛, 提高浆液质量.三、压力表读数增年夜不进浆, 说明输浆管梗塞, 应先用水冲刷管路, 同时严格泥浆过筛, 保证浆液的合理指标.四、应采纳有呵护装置的压力表, 以防失灵.发现压力表失灵, 应立即更换.五、注浆管梗塞, 应将其提起, 用稀浆冲开.9、工程质量检查（1）帷幕灌浆工程质量检查一、帷幕灌浆质量检查应以检查孔压水试验功效为主, 结合对竣工资料和测试功效的分析, 综合评定.二、帷幕灌浆检查孔应在下述部位安插：(a)唯幕中心线上；（b）岩石破碎、断层、年夜孔隙等地质条件复杂的部位；（c）注入量年夜的孔段附近；（d）钻孔偏斜过年夜、灌浆情况不正常以及经分析资料认为对帷幕灌浆质量有影响的部位.三、帷幕灌浆检查孔的数量宜为灌浆孔总数的10％.一个坝段或一个单位工程内, 至少应安插一个检查孔.（2）充填式灌浆工程质量检查一、质量检查可以分为灌浆过程的中间检查和灌浆结束后的最终检查.前者是为灌浆质量控制而进行的阶段性检查, 后者是为验收和鉴定提供依据.二、中间质量检查的主要内容包括：按设计要求检查布孔, 造孔, 工艺把持, 浆液性能, 综合控制情况, 各孔终止灌浆到达的标准, 灌浆中呈现的问题和处置情况等.三、最终质量检查的主要内容包括：坝体内部的质量（泥墙厚度、密度、连续性、均匀性）, 坝面裂缝, 浸润线出逸点, 渗流量变动情况等.四、最终质量检查方法, 主要是分析资料和进行观测, 并配合钻孔, 探井取样测定.钻探宜在灌浆结束1年后进行.五、质量检查应全面完整地搜集资料, 及时准确地进行记录, 作为工程验收的依据, 并应归入技术档案.六、质量检查由灌浆施工单位负责进行.施工单位应提出质量检查陈说, 并应接受工程管理部份和设计部份的监督和抽样检。
帷幕灌浆浆液配比表(表格自动计算)
浆液 （L） 100 100 100 100 100 100 水 1 1
水泥（kg） 122.4 89.5 75.95 43.17 30.15 18.8
水（kg） 61.2 71.6 75.95 86.33 90.45 94
动计算）
浆液总体积 0.817 1.117 1.317 2.317 3.317 5.317 备注
=1.5个单位；体积=重量/密度，水的密 的总体积为0.5/1+1/3.15=0.817cm3，故
量=比重*1000，0.5:1的浆液1m3质量为 837/（1+0.5）=1224Kg，由于 的质量为1224*0.1=122.4Kg
2、计算材料用量，材料用量为质量比，1g/cm3=1000Kg/m3，则1m3的浆液质量=比重*1000，0.5:1的浆液1m3质量 1837Kg，根据质量比，水质量=0.5*1837/（1+0.5）=612Kg，水泥的质量=1*1837/（1+0.5）=1224Kg，由于 1L=1000cm3、100L=0.1m3，所以100L的浆液水质量为612*0.1=61.2Kg，水泥的质量为1224*0.1=122.4Kg
比重（g/cm ³） 1.836 1.611 1.519 1.295 1.206 1.128
浆液总质量 1.5 1.8 2 3 4 6
水灰比计算过程：
1、先计算出比重，比重=重量/体积；如0.5:1水灰比的浆液，总重量为0.5+1=1.5个单位；体积=重量/密度，水的 度为1g/cm3，水泥的为3.1~3.2g/cm3（取3.15计算），则0.5:1水灰比的浆液的总体积为0.5/1+1/3.15=0.817cm3 浆液比重为1.5/0.817=1.837。
大坝帷幕灌浆及充填灌浆施工方案
大坝帷幕灌浆及充填灌浆施工方案大新县派林水库除险加固工程正在进行中，此次工程的重点是对大坝进行帷幕灌浆和充填式灌浆。
下面将介绍具体的施工方案。
在大坝灌浆坝基线以下5米的范围内，我们采用防渗帷幕灌浆，使用纯水泥浆进行灌注。
而在坝基以上的土坝充填式灌浆中，我们会在坝坡上布置单排灌浆孔，孔距为2.0米。
灌浆材料包括水泥粘土浆和水。
水泥粘土浆的配比为砂含量10～30%，粉粒含量30～50%，粘粒含量20～30%，水泥掺入量为15%。
灌浆施工次序采用逐渐加密法，先钻一个先导孔了解地质状况，然后进行第一次序孔灌浆，再进行第二次序孔灌浆，最后进行第三次序孔钻孔灌浆。
帷幕灌浆采用直自下而上进行，灌浆压力为400～500Kpa。
充填式灌浆采用分段灌注方法，由下而上，下套管分段灌注，段长为5～10米。
浆液稠度先稀后稠，采用少管多复方法。
灌浆压力由小到大，孔口最大灌浆压力为50kPa。
在机械设备和人员方面，我们采用1台套液压回转钻机、1台套灌浆泵、1台套水泥搅拌机和4台水泵。
钻孔灌浆专业施工人员为8人。
施工过程中，我们先进行测量布孔，按设计图纸测量放出灌浆孔轴线，并用木桩在地面上标明孔位写上孔号。
所有钻孔按施工放样图纸统一编号，并注明施工次序。
灌浆材料经过称量，称量误差小于5%。
浆液采用专用机械制浆，搅拌均匀并测定浆液密度。
最后进行封孔和检查孔施工。
充填式灌浆应该采用分段灌注的方法，从下往上，每段长度为5-10米。
浆液的浓度应该先稀后稠，采用少量管道多次注入的方法，灌浆方式应该采用纯压式灌浆。
开始时应该使用稀浆，经过3-5分钟后再加入更浓的泥浆。
如果孔口压力下降或注浆管出现负压（压力表读数低于），则应增加浆液的浓度。
在灌浆过程中，应先灌注第一序孔，采用“少灌多复”的方法。
等第一序孔灌浆结束后，再进行第二序孔。
每次最大灌浆量应按设计要求控制，每孔灌浆次数不少于5次，两次灌浆间隔时间不少于5天。
同时，要做好灌浆记录。
在帷幕灌浆中，应采用循环式灌浆，压力表应安装在孔口回浆管上，灌浆压力应为400-500Kpa。
帷幕灌浆耗浆量计算公式

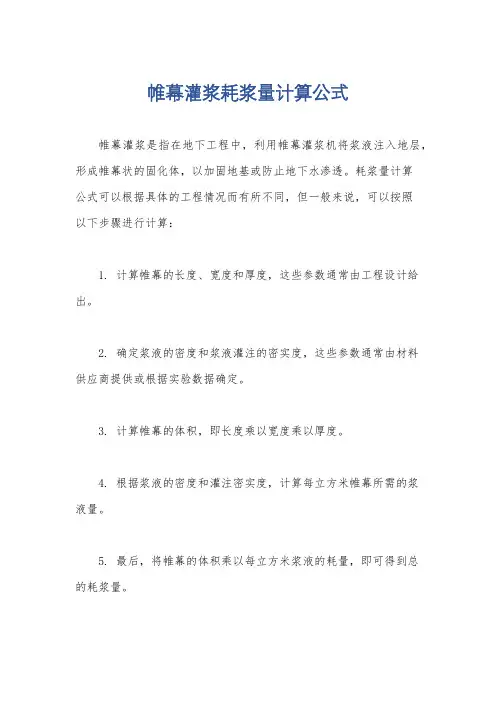

帷幕灌浆耗浆量计算公式
帷幕灌浆是指在地下工程中，利用帷幕灌浆机将浆液注入地层，形成帷幕状的固化体，以加固地基或防止地下水渗透。
耗浆量计算
公式可以根据具体的工程情况而有所不同，但一般来说，可以按照
以下步骤进行计算：
1. 计算帷幕的长度、宽度和厚度，这些参数通常由工程设计给出。
2. 确定浆液的密度和浆液灌注的密实度，这些参数通常由材料
供应商提供或根据实验数据确定。
3. 计算帷幕的体积，即长度乘以宽度乘以厚度。
4. 根据浆液的密度和灌注密实度，计算每立方米帷幕所需的浆
液量。
5. 最后，将帷幕的体积乘以每立方米浆液的耗量，即可得到总
的耗浆量。
需要注意的是，在实际工程中，还需要考虑到浆液的流动性、地层的渗透性以及施工的技术要求等因素，因此在计算耗浆量时，需要结合实际情况进行综合考虑，有时还需要进行实地试验来确定最佳的浆液用量。
希望这些信息能够对你有所帮助。
大坝坝体充填基础帷幕灌浆计算公式及实题Word版
大坝坝体充填、基础帷幕灌浆计算公式及实题一、钻孔注水试验渗透系数的计算方法注水过程中一般用套管隔离非注水段，在试验段进行注水试验，试验采用定水头高度注水试验。
1、试验段长为5m、或试验段长大于5m时，采用下列公式：K=0.366SLQIg2Lr2、试验段长度小于或等于4m时，采用下列公式：K＝Q试中：K渗透系数（cm／s）、Q稳定注入流量（m3／昼夜）（注入试段内水量）、L试验段长度（m）、S孔中水头高度（m）、r钻孔半径（m）。
实例1：某工程注水试验参数计算见下表：某工程压(注)水试验记录表孔号 ZK1 孔深5.3m 试验段由0.0 m至5.3m，共计5.3m, 钻孔直径130mm 柱塞位置 m，地下水位深度 m 地下水位深度 m，压力表至孔口距离 m稳定流量的的概念：在保持水头不变的条件下，每分中注入量最大值与最小值之差小于最终值的10%，即可终止观测，取最终值为计算值。
供水设备应保证出水率100L/min以上，水表最小读数值0.1L。
压力表最小读数值0.01Mpa。
该孔试验段长L=5.3m、稳定注入流量：Q=50.4（min/L）×60（min）×24（小时）＝72.58（m/昼夜），孔中水头高度：S=0.0265浆水柱压力换算成水头高度得0.O265×100=2.65m（换算方法：1MPa＝100m、0.1MPa＝10m、0.01MPa＝1m。
），r钻孔半径：130mm（130÷2÷1000＝0.065m），将试验数化为米计算。
解：K=0.366×72·582·65×5·3Ig2×100·065＝4.705m/昼夜×100÷86400＝0.005445602、经过换算＝5.45×10－3cm/s 。
实例2：某工程注水试验参数计算见下表：某工程压(注)水试验记录表孔号 ZK1 孔深8.8m 试验段由5.1 m 至8.8m ， 共计3.7m, 钻孔直径130mm 柱塞位置 m ， 地下水位深度 m ，压力表至孔口距离 m（小时）＝66.528（m 3/昼夜），S 孔中水头高度：浆水柱压力换算成水头高度得0.044×100=4.44m （换算方法：1MPa ＝100m 、0.1MPa ＝10m 、0.01MPa ＝1m 。
帷幕灌浆压力计算公式
帷幕灌浆压力计算公式帷幕灌浆是水利工程、地基处理等领域中一项重要的施工技术，而确定合适的灌浆压力则是保证灌浆效果的关键因素之一。
那帷幕灌浆压力的计算公式到底是怎么回事呢？先来说说灌浆压力的重要性。
就好比你给气球打气，压力太小，气球鼓不起来；压力太大，气球可能就爆了。
灌浆也是一样，压力不合适，要么达不到加固的效果，要么可能会破坏原有的地层结构。
帷幕灌浆压力的计算，通常会受到多种因素的影响。
比如说地层的性质，就像有的地面是软软的泥土，有的是坚硬的岩石，那能承受的压力肯定不一样。
还有灌浆孔的深度和间距，孔深越深、间距越大，需要的压力可能就越大。
常见的帷幕灌浆压力计算公式有不少，比如 P = P0 + mD 。
这里的P 就是灌浆压力，P0 是初始压力，m 是压力递增系数，D 是灌浆段的深度。
这个公式看起来简单，可里面的每个参数都得仔细琢磨。
我之前在一个水利工程的施工现场就碰到过因为灌浆压力没算好而闹心的事儿。
那时候，大家按照以往的经验和一个比较简单的公式来计算灌浆压力。
结果呢，灌浆结束后发现效果不太理想，有些地方的强度还是不够。
后来一分析，就是因为没有充分考虑到当地地层的复杂性，那个地方的岩石缝隙比较多，而且深度也比预计的要深，按照原来的公式算出来的压力太小了，浆液根本没有充分填充到缝隙里。
为了能更准确地计算灌浆压力，我们得综合考虑各种因素。
比如说要详细勘察地层情况，通过钻孔取样，了解地层的硬度、孔隙度等参数。
还得根据工程的要求和以往的经验，合理确定初始压力和压力递增系数。
另外，在实际施工过程中，也不能完全依赖计算公式。
要随时监测灌浆的情况，比如浆液的流量、压力的变化等等。
如果发现压力过大或者过小，就得及时调整。
总之，帷幕灌浆压力的计算可不是一件简单的事儿，需要我们综合考虑各种因素，选择合适的计算公式，并结合实际情况进行灵活调整。
只有这样，才能保证帷幕灌浆的效果，让工程质量有保障。
所以啊，别小看这小小的灌浆压力计算公式，里面的学问可大着呢！。
基坑注浆计算公式
基坑注浆计算公式基坑注浆是指在基坑开挖过程中，为了保证基坑周边土体的稳定性和防止地下水渗透，采用注浆技术对基坑周边土体进行加固和防水处理的一种方法。
在进行基坑注浆工程时，需要进行一定的计算和设计，以确保注浆效果和施工质量。
下面将介绍一些基坑注浆计算公式及其应用。
1. 基坑注浆灌浆量计算。
基坑注浆灌浆量的计算是基坑注浆工程设计的重要内容之一。
灌浆量的大小直接影响到基坑注浆的效果和成本。
一般来说，基坑注浆灌浆量的计算公式如下：V = A × H × C。
其中，V为注浆灌浆量，单位为立方米；A为基坑周边土体的面积，单位为平方米；H为注浆深度，单位为米；C为注浆系数，为无量纲数值。
2. 基坑注浆浆液配比计算。
基坑注浆浆液配比的计算是基坑注浆工程设计的另一重要内容。
浆液配比的合理与否直接关系到注浆效果和工程质量。
一般来说，浆液配比的计算公式如下：W = (C1 × V1 + C2 × V2 + ... + Cn × Vn) / V。
其中，W为浆液配比，为无量纲数值；C1、C2、...、Cn为各种原料的浓度，单位为百分比；V1、V2、...、Vn为各种原料的用量，单位为升；V为浆液总量，单位为升。
3. 基坑注浆浆液密度计算。
基坑注浆浆液密度的计算是基坑注浆工程设计的又一重要内容。
浆液密度的大小直接关系到注浆效果和施工难度。
一般来说，浆液密度的计算公式如下：ρ = (m1 ×ρ1 + m2 ×ρ2 + ... + mn ×ρn) / V。
其中，ρ为浆液密度，单位为千克/立方米；m1、m2、...、mn为各种原料的质量，单位为千克；ρ1、ρ2、...、ρn为各种原料的密度，单位为千克/立方米；V为浆液总量，单位为立方米。
4. 基坑注浆施工成本计算。
基坑注浆施工成本的计算是基坑注浆工程设计的最后一个重要内容。
施工成本的大小直接关系到工程的经济性和可行性。
地基注浆量计算公式
地基注浆量计算公式地基注浆量的计算可是一项相当重要的工作呢，就像给房子打牢根基一样关键。
咱们先来了解一下为啥要算这个地基注浆量。
想象一下，你要盖一座超级坚固的大楼，如果地基不稳固，那可就麻烦大了。
而注浆就是为了让地基变得更结实、更能承受压力。
那怎么算这个量呢？这就得提到一个公式啦。
一般来说，地基注浆量可以用下面这个公式来计算：Q = A × n × α(1 + β) 。
这里的 Q 就是我们要算的注浆量，A 呢是注浆范围的面积，n 是地层孔隙率，α 是浆液填充率，β 是注浆材料损耗系数。
比如说，咱之前做过一个项目，那是一块不太规整的地基。
我们得先测量出它的大概面积，这可不容易，拿着尺子这儿量量，那儿测测，还得考虑各种凹凸不平的地方。
好不容易把面积 A 算出来了。
然后又得通过各种试验和检测，去确定地层孔隙率 n 。
这个过程也很麻烦，要从地里取土样，送到实验室分析。
浆液填充率α也不是个简单的事儿，得考虑浆液的流动性、地层的特性等等。
还有那个损耗系数β，因为在注浆的过程中，可能会有一些浆液的浪费，比如管道残留啊，或者渗透到一些不需要的地方。
有一次，我们在计算的时候，因为一个数据的小误差，结果导致最初的注浆量估计少了。
后来施工的时候发现不够，又得重新补充注浆，不仅耽误了工期，还增加了成本。
从那以后，我们对每一个数据都反复核对，不敢有一点马虎。
总之，地基注浆量的计算可不是简单地套个公式就行，得综合考虑各种因素，仔细测量、认真试验，才能得出准确的结果，为打造牢固的地基提供可靠的依据。
在实际操作中，还得根据具体的地质情况和工程要求进行灵活调整。
比如说，有的地方地质比较复杂，可能就得增加一些安全余量。
所以啊，大家可别小看这个地基注浆量的计算，它可是关乎着整个建筑的稳定性和安全性呢！（以上内容仅供参考，实际计算需依据具体工程情况和相关标准规范。
）。
充填、基础帷幕灌浆计算实例
⑤流量计应能在１.5MPa压力下正常工作，量测范围应与水泵
的出力相匹配，并能测定正向和反向流量。
⑥采用万用电表水位计应灵敏可靠，不受孔壁附着水或孔内滴水的影响。水位计的导线应经常检测。
P1－P2-Ｐ3－P4(＝P2)－Ｐ5(＝P1),P1<P2<Ｐ3]进行。P1、P2、P3三级压力宜分别为0．３MPa、0.６MＰa和1MPa。当试段埋深较浅时，宜适当降低试段压力。
②、试段压力的确定应遵守下列规定：当用安设在与试段连通的测压管上的压力计测压时，试段:压力按下公式计算：P=Ｐp+Pｚ
解：K＝ Ig ＝4.７05m/昼夜×１０0÷８6400=0．005４4５602、经过换算=5.４5×１0-3ｃm/ｓ。
实例2：某工程注水试验参数计算见下表:
某工程压(注)水试验记录表
孔号ＺK1孔深８.8m试验段由5.1ｍ至８．8m，共计3．7m,钻孔直径13０ｍｍ
柱塞位置m,地下水位深度m,压力表至孔口距离m
充填、基础帷幕灌浆计算实例
————————————————————————————————作者：
————————————————————————————————日期：
充填、基础帷幕灌浆计算实例
一、钻孔注水试验渗透系数的计算方法
注水过程中一般用套管隔离非注水段,在试验段进行注水试验，试验采用定水头高度注水试验。
解:K= ＝32.1６m／昼夜×10÷8６400=0.0037２2、经过换算=３.72×10-３cｍ/s。
二、钻孔压水试验透水率的计算方法
透水率的计算须按《水利水电工程钻孔压水试验规程》SL31-2００3进行检查，在确认压水试验正确后、才能进行计算，计算时按下列规定进行检查：
充填基础帷幕灌浆计算实例最终版
充填基础帷幕灌浆计算实例最终版
充填是指在地下水位以下的深部地下室或其他工程中，为排除地下水
和加固土层，采用加固材料填充的方法。
充填材料可以使用土石块、混凝土、碎石等。
而基础帷幕灌浆是指在地下充填体的周边，对基桩进行加固的一种施
工方法。
常用的灌浆材料有水泥浆、混凝土浆等。
下面我们来看一个充填、基础帷幕灌浆的计算实例：
假设工程需要进行充填和基础帷幕灌浆，地下充填体的宽度为20米，高度为5米，长度为100米。
基础帷幕的宽度为1.5米，深度为10米。
除了灌浆材料外，还需要考虑灌浆材料的稀释率。
在实际施工中，常
用的稀释率为1:1、即需要准备与灌浆材料体积相同的稀释材料。
需要注意的是，以上计算只是一个示例，并不代表实际工程中的真实
情况。
在实际工程中，需要根据具体情况进行详细的设计和计算，以确保
工程的质量和安全。
大坝坝体充填、基础帷幕灌浆计算公式及实题
柱塞位置m，地下水位深度m地下水位深度m,压力表至孔口距离m
日期
压(注）水时间
水表读数(升)
每分钟注入量
(L)
压力(MＰa)
月
日
班
开始
(时：分）
读数
(时:分)
间隔
（分）
开始
间隔
读数
间隔
注入量
压力表读数
水柱
压力
全压力
9
1８.24
5
1６2６.0
231．0
４6．2
18.2９
５
185７．0
231.０
46.2
0．044
0.04４
该孔试验段长L＝3．7m、稳定注入流量：Q=４６.2(min／L)×６0（min)×24（小时)=６6.5２8(ｍ3/昼夜)，S孔中水头高度：浆水柱压力换算成水头高度得0．044×100=4.44m(换算方法:１ＭＰa＝100m、0.1MPa=１0ｍ、0．01MPa＝１m。)，r钻孔半径:１30mｍ(130÷２÷１0０0＝0.0６5m）,将试验数化为米计算。
④测量压力的压力表和压力传感器应反应灵敏,卸压后指针回零,量测范围应控制在极限压力值的1／3～3／4之间；压力传感器的压力范围应大于试验压力。
⑤流量计应能在1.5ＭPa压力下正常工作,量测范围应与水泵
的出力相匹配，并能测定正向和反向流量。
⑥采用万用电表水位计应灵敏可靠,不受孔壁附着水或孔内滴水的影响。水位计的导线应经常检测。
日期
压（注）水时间
水Байду номын сангаас读数(升)
每分钟注入量
（Ｌ)
案例九(帷幕灌浆)
【案例9】某工程位于县城镇以外，坝基注水试验透水率为10~20lu 设计采用坝基双排帷幕灌浆基础防渗。
帷幕灌浆钻孔总进尺 1600m, 坝基V ~忸级岩石层，灌浆总量1300m,钻孔的平均深度35«，帷幕灌浆采用自下而上露天作业施工方法。
已知如下条件(1)人工预算单价：工长7.1元/工时；高级工 6.61元/工时；中级工 5.62元/工时；初级工 3.04元/工时；(2)材料预算价格费［例3-13(1)表］例3-13(1)表(3)施工机械台时费［例3-13(2)表］例3-13(2)表(3)其他直接费费率2%(4)现场经费费率7%(5)间接费费率7%(6)税金率为3.22%要求：根据已知条件计算帷幕灌浆工程概算解：1)、选用帷幕灌浆钻孔定额：钻孔V ~忸级岩石层，钻孔的平均深度18m,自下而上的施工方法，地质钻机为150型，选用概算定额［70001〕。
帷幕灌浆的造孔单价计算如下表帷幕灌浆造孔建筑工程单价表定额编号［70001］单位：100m 施工方法：150型地质钻机钻帷幕灌浆孔，別级岩石层，露天作业，自下而上施工即帷幕造孔的单价为56.05元/m2）选用帷幕灌浆的灌浆定额：透水率10〜20lu,自下而上的施工方法，选用帷幕灌浆概算定额［70034］。
依据双排孔帷幕灌浆的条件对定额［70034］进行调整：即：调整为下表根据调整后的定额计算帷幕灌浆的单价见下表。
帷幕灌浆建筑工程单价表定额编号[70034] 单位：100m 施工方法：坝基帷幕灌浆自上而下方法，透水率帷幕灌浆的单价为：245.10元/m。
1）根据帷幕灌浆造孔和灌浆的单价计算帷幕灌浆投资见下表帷幕灌浆工程概算汇总表。
第12章岩溶帷幕灌浆实例
第十二章岩溶地区大坝基岩帷幕灌浆及工程实例在岩溶地区筑坝建库，经常会遇到各种各样的问题，其中主要的是水库是否漏水和大坝坝基是否稳定。
中华人民共和国建国以来，在岩溶地区修建了大量的水利工程，积累了一定的经验。
总结坝基及水库的防渗方法，可以概括地归纳成以下几种：堵（堵塞漏水的洞穴、泉眼）、铺（在渗漏地区做粘土或混凝土铺盖）、截（修筑截水墙）、围（将间歇泉、落水洞等围住，使与库水隔开）、导（将建筑物下面的泉水导出坝外）、灌（在岩石内进行防渗帷幕灌浆）。
在实际工程中，多是以其中一、两项防渗措施为主，而辅以其他项措施，这样根据具体情况进行综合处理，均取得了较好的防渗效果。
20世纪60年代及其以前，我国在岩溶地区修建的大坝均较低，水头不高，坝基及水库周边以灌浆帷幕作为主要防渗设施的为数不多，有些工程既使是采用了以灌浆帷幕作为主要防渗设施的，其规模也不很大，灌浆工程量也不很多。
至70年代，我国开始在岩溶发育地区修建高坝，由于坝高、库大、岩溶发育、地质条件复杂，所以灌浆工程量大，施工技术也复杂。
例如贵州省乌江渡大坝，坝高165m，灌浆帷幕设计工程量19万m，采用“小口径钻孔、孔口封闭、自上而下分段灌浆”新工艺，1977年底水库蓄水发电，1982年大坝基本建成，经受了洪水考验，帷幕防渗效果良好。
乌江渡大坝帷幕灌浆成功的实例，为我国后来在岩溶地区修建高坝，进行坝基处理提供了有益的经验。
1985年以后，我国在岩溶发育地区又相继修建了湖北省隔河岩大坝（坝高151 m）、贵州省东风大坝（坝高162 m）、辽宁省观音阁大坝（坝高82 m），以及1992年开工兴建的云南省五里冲无坝水库。
这几个工程大坝坝基帷幕灌浆工程量均在190000 m以上，并均取得了良好的防渗效果。
在当时它们与乌江渡大坝合在一起，誉之为“五朵金花”。
此后，又相继建成了湖南省江垭大坝（坝高131m），湖北省高坝洲大坝（坝高57m）等多座水利枢纽或水电站。
目前在建的还有贵州省洪家渡大坝（坝高179.5m）索风营大坝（坝高）等。
灌浆法帷幕止水设计与计算_secret
灌浆法帷幕止水设计与计算一、进行灌浆设计时，应遵循下列基本原则：①了解地质条件。
查明场地的工程地质条件和水文地质条件。
②方案选择。
根据地质条件、工程的性质及灌浆目的，初步选定灌浆方案。
③灌浆方案试验。
包括室内试验和现场灌浆试验。
寻求最佳注浆方法和最优灌浆参数。
④设计和计算。
确定各项灌浆参数和技术措施。
⑤调整和修改设计。
在施工过程中，根据所出现的具体情况，对原设计进行必要的调整和修改。
二、设计内容主要包括以下几个方面：①灌浆标准。
通过灌浆要求达到的效果和质量指标。
②灌浆材料。
包括浆材的种类、配方及制备工艺。
③管将范围。
灌浆孔的平面图(孔距、排距、孔数、排数)及灌浆深度。
④浆液影响半径。
指浆液在设计压力下所能达到的有效扩散距离。
⑤灌浆压力。
规定允许最大灌浆压力。
⑥灌浆效果质量检测方法、手段及设备，评价结论。
三、灌浆方案的选取这是设计者首先要面对的问题，一般都把考虑灌浆方法和灌浆材料放在首位。
灌浆方法和灌浆材料的选择与一系列因素有关，主要的有下述两方面：①地质条件：包括地层构造、土的类型和性质、地下水位、水的化学成分、灌浆施工期间的地下水流速及地震级别等。
②工程性质：是永久性工程还是零时工程？是重要建筑还是一般建筑？编号灌浆对象灌浆原理灌浆方法1 卵砾石渗入性灌浆袖阀管法分段注浆2 砂层劈裂性灌浆及渗入性灌浆袖阀管法分段注浆3 粘性土劈裂灌浆及压密灌浆袖阀管法分段注浆4 岩层渗入性灌浆及劈裂灌浆小口径孔口封闭自上而下分段钻灌法5 断层破碎带渗入性灌浆及劈裂灌浆小口径孔口封闭自上而下分段钻灌法6 混凝土内微裂隙渗入性灌浆小口径孔口封闭自上而下分段钻灌法四、灌浆标准在砂砾石层中防渗标准多用渗透系数表示，对比较重要的防渗工程，多把地基防渗系数降至10-4——10-5cm/s以下。
对零时性工程或允许出现较大渗漏量而不致发生渗漏破坏的地层，也有采取10-3cm/s数量级的。
在岩石地层中采用单位吸水量，防渗标准多为ω=0.01——0.03。
(整理)灌浆基础知识和计算公式
灌浆基础知识和计算公式一、灌浆的含义：简单的说，灌浆就是将具有胶凝性的浆液或化学溶液，按照规定的配比或浓度，借用机械（或灌浆自重）对之施加压力，通过钻孔或其他设施，压送到需要灌浆的部位中的一种施工技术。
二、灌浆的实质：充填这些节理裂隙、孔隙、空隙、孔洞和裂缝之处，形成结石，从而起到固结、粘合、防渗，提高承载强度和抗变形能力以及传递应力等作用。
三、灌浆分类：按照大坝坝基岩类构成，可分为岩石灌浆和砂砾石层灌浆。
按照灌浆的作用，可分为固结灌浆、帷幕灌浆、回填灌浆和接触灌浆。
按照灌注材料，可分为水泥灌浆、水泥砂浆灌浆、水泥粘土灌浆以及化学灌浆等。
按照灌浆压力，可分为高压灌浆（3MPa以上）、中压灌浆（0.5~3MPa）、低压灌浆（0.5MPa 以下），后两类也可称为常规压力灌浆。
按照灌浆机理，可分为渗入性灌浆和张裂式灌浆。
四、灌浆材料：水泥（磨细水泥、超细水泥）、砂、粉煤灰、粘土和膨润土、水外加剂（速凝剂、减水剂、稳定剂）五、水泥浆液：配置水泥浆时，多依照质量比例配制，也有按照体积比例配制的。
我国各灌浆工程都采用质量比，帷幕灌浆使用范围一般多为水：水泥=5：1~0.5：1，固结灌浆多为2：1~0.5：1。
1、水泥浆的配制：将水泥和水依照规定的比例直接拌和，这种情况最为简单。
先将计量好的水放入搅拌筒内，再将水泥按所规定的质量秤好后，放入筒中直接搅拌即可。
例如欲配制各种浓度的水泥浆100L，其所用的水泥和水量可见下【表1】。
配制水泥浆100L 【表1】注：水泥的密度以3kg/L或3g/cm³计在灌浆过程中，常需要将搅拌桶内的水泥浆变浓。
如原水泥浆100L，加水泥质量可见下【表2】。
在原100L水泥浆中加水泥使水泥浆变浓【表2】注：加水泥单位为kg注：水泥的密度以3kg/L或3g/cm³计在灌浆过程中，常需要将搅拌桶内的水泥浆变稀。
如原水泥浆100L，加水体积可见下【表3】。
在原100L水泥浆中加水使水泥浆变稀【表3】注：加水单位为L注：水的密度以1kg/L或1g/cm³计水泥的密度以3kg/L或3g/cm³计水灰比为0.9 ：1时，密度为1.554 ；水灰比为0.7 ：1时，为1.662当采用集中制浆时，原浆的水灰比多采用0.6：1或0.5：1。
充填灌浆土灌入量计算公式
充填灌浆土灌入量计算公式1.引言充填灌浆土在地基工程中起着重要的作用。
为了准确计算充填灌浆土的灌入量，需要根据一定的公式进行计算。
本文将介绍一种常用的充填灌浆土灌入量计算公式，并解释其使用方法。
2.计算公式及参数说明充填灌浆土灌入量的计算公式如下：其中，$V$表示充填灌浆土的灌入量（单位：立方米），$A$表示工程区域的总面积（单位：平方米），$D$表示充填灌浆土的平均厚度（单位：米），$S$表示充填灌浆土的干密度（单位：千克/立方米）。
3.计算示例为了更好地理解和应用该计算公式，以下是一个实际的计算示例：假设某个地基工程区域的总面积$A$为500平方米，充填灌浆土的平均厚度$D$为1.2米，充填灌浆土的干密度$S$为1800千克/立方米。
我们需要计算该工程区域所需的充填灌浆土的灌入量$V$。
根据以上数据，将其代入计算公式可得：$V=500\t im es1.2\t i me s1800$计算后可得充填灌浆土的灌入量$V$为1080000立方米。
4.注意事项在使用该计算公式进行充填灌浆土的灌入量计算时，需要注意以下几点：-确保所使用的面积、厚度和干密度单位一致，并且在计算前进行单位换算。
-其中的面积$A$应为实际需要灌填的区域的总面积。
-平均厚度$D$应为区域内充填灌浆土的平均厚度。
-干密度$S$应为充填灌浆土的干密度，可通过实验或者已知数据获得。
5.结论通过以上所介绍的充填灌浆土灌入量计算公式，我们可以准确计算出工程区域所需的充填灌浆土的灌入量。
在实际应用中，合理使用该计算公式可以帮助工程师们更好地规划和安排地基工程，确保施工的顺利进行。
希望本文对您了解充填灌浆土灌入量计算公式有所帮助！。
充填、基础帷幕灌浆计算实例
充填、基础帷幕灌浆计算实例充填、基础帷幕灌浆计算实例⼀、钻孔注⽔试验渗透系数的计算⽅法注⽔过程中⼀般⽤套管隔离⾮注⽔段，在试验段进⾏注⽔试验，试验采⽤定⽔头⾼度注⽔试验。
1、试验段长为5m 、或试验段长⼤于5m 时，采⽤下列公式：K =0.366SL Q Ig2Lr2、试验段长度⼩于或等于4m 时，采⽤下列公式：K＝0.08Q试中：K 渗透系数（cm ／s ）、Q 稳定注⼊流量（m 3／昼夜）（注⼊试段内⽔量）、L 试验段长度（m ）、S 孔中⽔头⾼度（m ）、r 钻孔半径（m ）。
实例1：某⼯程注⽔试验参数计算见下表：某⼯程压(注)⽔试验记录表孔号 ZK1 孔深5.3m 试验段由0.0 m ⾄5.3m ，共计5.3m, 钻孔直径130mm 柱塞位置 m ，地下⽔位深度 m 地下⽔位深度 m ，压⼒表⾄孔⼝距离 m稳定流量的的概念：在保持⽔头不变的条件下，每分中注⼊量最⼤值与最⼩值之差⼩于最终值的10%，即可终⽌观测，取最终值为计算值。
供⽔设备应保证出⽔率100L/min 以上，⽔表最⼩读数值0.1L 。
压⼒表最⼩读数值0.01Mpa 。
该孔试验段长L=5.3m 、稳定注⼊流量：Q=50.4（min/L ）×60（min ）×24（⼩时）＝72.58（m/昼夜），孔中⽔头⾼度：S=0.0265浆⽔柱压⼒换算成⽔头⾼度得0.O265×100=2.65m （换算⽅法：1MPa ＝100m 、0.1MPa ＝10m 、0.01MPa ＝1m 。
），r 钻孔半径：130mm （130÷2÷1000＝0.065m ），将试验数化为⽶计算。
解：K =0.366×72·582·65×5·3Ig2×100·065＝4.705m/昼夜×100÷86400＝0.005445602、经过换算＝5.45×10－3cm/s 。
充填基础帷幕灌浆计算实例要点
充填基础帷幕灌浆计算实例要点1.充填计算实例要点：-首先确定充填区域的尺寸和形状，包括长度、宽度和厚度。
-根据设计要求和地基情况，选择合适的充填材料，如砂土、碎石等。
-确定充填的强度等级，一般根据地基荷载、充填材料的特性和地基稳定性要求来确定。
-根据充填材料的容重和充填区域的尺寸计算所需的充填材料量。
-根据工程要求和施工工艺，确定充填的分层厚度和充填方式，例如分批充填、均匀充填等。
-进行充填材料的振实度和含水率测试，确保充填材料的质量符合要求。
-根据设计要求计算充填区域的承载力和沉降，确保地基的稳定性和安全性。
-进行充填施工过程的控制和监测，包括充填层的厚度、密实度和含水率的监测等。
2.基础帷幕灌浆计算实例要点：-首先确定基础帷幕的尺寸和形状，包括长度、宽度和厚度。
-根据设计要求和地基情况，确定基础帷幕的布置方式，如均匀帷幕、分布帷幕等。
-确定灌浆材料的种类和强度等级，一般选择水泥浆、砂浆等。
-根据基础帷幕的面积和厚度，计算所需的灌浆材料量。
-根据施工工艺和灌浆方式，确定基础帷幕的灌浆层数和灌浆方式，如上下灌浆、斜向灌浆等。
-进行灌浆材料的试验，包括浆液稠度、时间流动度、硬化时间等性能的测试。
-根据设计要求计算基础帷幕的承载力和沉降，确保基础的稳定性和安全性。
-进行灌浆施工过程的控制和监测，包括灌浆厚度、灌浆质量以及灌浆速度的监测等。
总结起来，充填、基础帷幕灌浆计算实例的要点包括确定尺寸和形状、选择合适的材料、确定强度等级、计算材料量、确定分层厚度和灌浆方式、测试材料性能、计算承载力和沉降、施工控制和监测等步骤。
通过正确的计算和施工，可以确保充填、基础帷幕灌浆工程的稳定性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
充填、基础帷幕灌浆计算实例一、钻孔注水试验渗透系数的计算方法注水过程中一般用套管隔离非注水段，在试验段进行注水试验，试验采用定水头高度注水试验。
1、试验段长为5m、或试验段长大于5m时，采用下列公式：K=0.366SLQIg2Lr2、试验段长度小于或等于4m时，采用下列公式：K＝Q试中：K渗透系数（cm／s）、Q稳定注入流量（m3／昼夜）（注入试段内水量）、L试验段长度（m）、S孔中水头高度（m）、r钻孔半径（m）。
实例1：某工程注水试验参数计算见下表：某工程压(注)水试验记录表孔号 ZK1 孔深5.3m 试验段由0.0 m至5.3m，共计5.3m, 钻孔直径130mm 柱塞位置 m，地下水位深度 m 地下水位深度 m，压力表至孔口距离 m稳定流量的的概念：在保持水头不变的条件下，每分中注入量最大值与最小值之差小于最终值的10%，即可终止观测，取最终值为计算值。
供水设备应保证出水率100L/min以上，水表最小读数值0.1L。
压力表最小读数值0.01Mpa。
该孔试验段长L=5.3m、稳定注入流量：Q=50.4（min/L）×60（min）×24（小时）＝72.58（m/昼夜），孔中水头高度：S=0.0265浆水柱压力换算成水头高度得0.O265×100=2.65m（换算方法：1MPa＝100m、0.1MPa＝10m、0.01MPa＝1m。
），r钻孔半径：130mm（130÷2÷1000＝0.065m），将试验数化为米计算。
解：K=0.366×72·582·65×5·3Ig2×100·065＝4.705m/昼夜×100÷86400＝0.005445602、经过换算＝5.45×10－3cm/s。
实例2：某工程注水试验参数计算见下表：某工程压(注)水试验记录表孔号 ZK1 孔深8.8m 试验段由5.1 m 至8.8m ， 共计3.7m, 钻孔直径130mm 柱塞位置 m ， 地下水位深度 m ，压力表至孔口距离 m（小时）＝66.528（m 3/昼夜），S 孔中水头高度：浆水柱压力换算成水头高度得0.044×100=4.44m （换算方法：1MPa ＝100m 、0.1MPa ＝10m 、0.01MPa ＝1m 。
），r 钻孔半径：130mm （130÷2÷1000＝0.065m ），将试验数化为米计算。
解：K ＝×66·528＝32.16m/昼夜×10÷86400＝0.003722、经过换算＝3.72×10－3cm/s 。
二、钻孔压水试验透水率的计算方法透水率的计算须按《水利水电工程钻孔压水试验规程》SL31－2003进行检查，在确认压水试验正确后、才能进行计算，计算时按下列规定进行检查： 1、基本规定1、 试验方法与试段长度①、钻孔压水试验应随钻孔的加深自上而下地用单栓塞分段隔 离进行。
岩石完整、孔壁稳定的孔段，可采用双栓塞分段进行。
②、试段长度宜为 5m 。
含断层破碎带、裂隙密集带、岩溶洞穴等的孔段，应根据具体情况确定试段长度。
相邻试段应互相衔接，可少量重叠，但不能漏段。
残留岩芯可计入试段长度之内。
2、 压力阶段与压力值①、压 水 试 验 应 按 三 级 压 力 、 五 个 阶 段 [ 即 P1-P2-P3-P4(=P2)- P5(= P1)，P1＜ P2＜ P3]进行。
P1、P2、P3 三级压力宜分别为0.3MPa 、0.6MPa 和1MPa 。
当试段埋深较浅时，宜适当降低试段压力。
②、试段压力的确定应遵守下列规定：当用安设在与试段连通的测压管上的压力计测压时，试段：压力按下公式计算： P=Pp+Pz式中：P ：试段压力(MPa)；Pp ：压力计指示压力(MPa)；Pz ：压力计中心至压力计算零线的水柱压力(MPa)。
当用安设在进水管上的压力计测压时，试段压力按下：P=Pp+Pz-Ps 式中：Ps ：管路压力损失(MPa)；其余符号同前式。
3、压力计算零线的确定应遵守下列规定：①、当地下水位在试段以下时，压力计算零线为通过试段中点的水平线；②、当地下水位在试段以内时，压力计算零线为通过地下水位以上试段中点的水平线；③、当地下水位在试段以上时，压力计算零线为地下水位线。
4、试验设备①、栓塞长度不小于8 倍钻孔直径；②、止水可靠、操作方便。
③、试验用的水泵应工作可靠，压力稳定，出水均匀；在1MPa 压力下，流量能保持100L/min。
在无法采用静水头供水的条件下，水泵出口应安装容积大于5L 的稳压空气室。
吸水龙头外应有 1～2 层孔径小于2mm 的过滤网。
吸水龙头至水池底部的距离不小于0.3m。
供水调节阀门应灵活可靠，不漏水，且不宜与钻进共用。
④测量压力的压力表和压力传感器应反应灵敏，卸压后指针回零，量测范围应控制在极限压力值的1/3～3/4 之间；压力传感器的压力范围应大于试验压力。
⑤流量计应能在 1.5MPa 压力下正常工作，量测范围应与水泵的出力相匹配，并能测定正向和反向流量。
⑥采用万用电表水位计应灵敏可靠，不受孔壁附着水或孔内滴水的影响。
水位计的导线应经常检测。
5、现场试验①、现场试验工作应包括洗孔、下置栓塞隔离试段、水位测量、仪表安装、压力和流量观测等步骤。
试验开始时，应对各种设备、仪表的性能和工作状态进行检查，发现问题立即处理。
②、洗孔应采用压水法，洗孔时钻具应下到孔底，流量应达到水泵的最大出力，至孔口回水清洁，肉眼观察无岩粉时方可结束。
当孔口无回水时，洗孔时间不得少于 15min。
③下栓塞前应对压水试验工作管进行检查，不得有破裂、弯曲、堵塞等现象。
接头处应采取严格的止水措施。
④栓塞应安设在岩石较完整的部位，定位应准确。
当栓塞隔离无效时，应分析原因，采取移动栓塞、更换栓塞等措施。
移动栓塞时只能向上移，其范围不应超过上一次试验的塞位。
6、水位观测下栓塞前应首先观测一次孔内水位，试段隔离后，再观测工作管内水位。
工作管内水位观测应每隔 5min 进行一次。
当水位下降速度连续两次均小于5cm/min 时，观测工作即可结束，用最后的观测结果确定压力计算零线。
在工作管内水位观测过程中如发现承压水时，应观测承压水位。
当承压水位高出管口时，应进行压力和涌水量观测。
7、压力和流量观测①、在向试段送水前，应打开排气阀，待排气阀连续出水后，再将其关闭。
流量观测前应调整调节阀，使试段压力达到预定值并保持稳定。
②、流量观测工作应每隔 1～2min 进行一次。
当流量无持续增大趋势，且五次流量读数中最大值与最小值之差小于最终值的10%，或最大值与最小值之差小于1L/min 时，本阶段试验即可结束，取最终值作为计算值。
③、将试段压力调整到新的预定值，重复上述试验过程，直到完成该试段的试验。
在压水试验结束前，应检查原始记录是否齐全、正确，发现问题必须及时纠正。
8、试验资料整理试验资料整理应包括校核原始记录，当第4 压力点与第2压力点、第5压力点与第1压力点的流量值绝对差不大于1L/min 或相对差不大于5%时，可认为基本重合。
试段透水率采用第三阶段的压力值(P3)和流量值(Q3)按下计算公式：q＝Q3 LP3式中：q：试段的透水率(Lu)、L：试段长度(m)、Q3：第三阶段的计算流量(L/min)、P3：第三阶段的试段压力(MPa)。
实例1：某工程压水试验参数计算见下表：地下水位在试段以上。
孔号 ZK5 孔深15.7m 试验段由10.6 m至15.7m，共计5.1m, 钻孔直径110mm 柱塞位置 10.6 m，地下水位深度 0.8m ，压力表至孔口距离 1.2 m记录: 值班技术员:ZK5试段安装及P－Q曲线用第三阶段的压力值(P3)和流量值(Q3)。
代入下列公式：q＝Q3 LP3该孔压水试验段在地下水位之下（见ZK5试段安装及P－Q曲线），压力计算零线为地下水位线。
全压力P： 0.8m（0.002MPa）（地下水位深度）＋1.2m（0.012MPa）（压力表至孔口距离）＋0.3MPa（压力表读数）＝0.32MPa，米化为兆帕计算：解：试验段长5.1m、Q3第三阶段流量22.5(L/min)，代入公式计算：q＝22.55.1×0.32＝13.8Lu计算实例2：某工程压水试验参数见下表：（地下水位在试段以下）孔号 ZK1 孔深39.5m 试验段由34.5 m至39.5m，共计5.2m, 钻孔直径110mm 柱塞位置 34.5 m，地下水位深度 42.5m ，压力表至孔口距离 0.9 m续表记录: 值班技术员: 采用第三阶段的压力值(P3)和流量值(Q3)代入下列公式：q＝Q3 LP3该孔压水试验段在地下水位之上（见ZK1试段安装及P－Q曲线），地下水位在试段以下，压力计算零线为通过试段中点的水平线。
计算全压力P： 34.5m×0.01=（0.345MPa）（栓塞位置）＋（5.2÷2×0.01=0.026）（试段的1/2长度）＋1.2m（0.012MPa）（压力表至孔口距离）＋0.3MPa（压力表读数）＝0.683MPa，化为兆帕计算;解：试验段长5.2m、Q3第三阶段流量20.6(L/min)值，代入公式计算：q＝20.605.2×0.683＝5.8LuZK1试段安装及P－Q曲线计算实例3：某工程压水试验参数见下表：（地下水位在试段以内）孔号 ZK4 孔深25.7m 试验段由20.6 m至25.7m，共计5.1m, 钻孔直径110mm 柱塞位置 20.6 m，地下水位深度 23.15m ，压力表至孔口距离 1.0 m记录: 值班技术员:ZK1试段安装及P－Q曲线采用第三阶段的压力值(P3)和流量值(Q3)代入下列公式：q＝Q3 LP3该孔压水试验地下水位在试段以内（见ZK4试段安装及P－Q曲线），压力计算零线为通过地下水位以上试段中点的水平线。
全压力P： 20.6m（0.206MPa）（栓塞位置）＋（5.1÷4）（地下水位以上试段的1/2长度,即试段的1／4长度）＋1.0m（0.013MPa）（压力表至孔口距离）＋0.3MPa（压力表读数）＝0.529 MPa试验段长5.2m、Q3第三阶段流量20.6(L/min)，代入公式计算：q＝50.305.1×0.519＝19.0Lu三、实用方法及条件1、钻孔注水试验段长为5m时、或试验段长大于5m时，采用下列公式：K=0.366SLQ×Ig2Lr（2、钻孔注水试验段长度小于或等于4m时，采用下列公式：K＝Q以上两个公式适用于坝体灌前注水试验和灌后质量检查。
