电力电子课程设计

电力电子课程设计

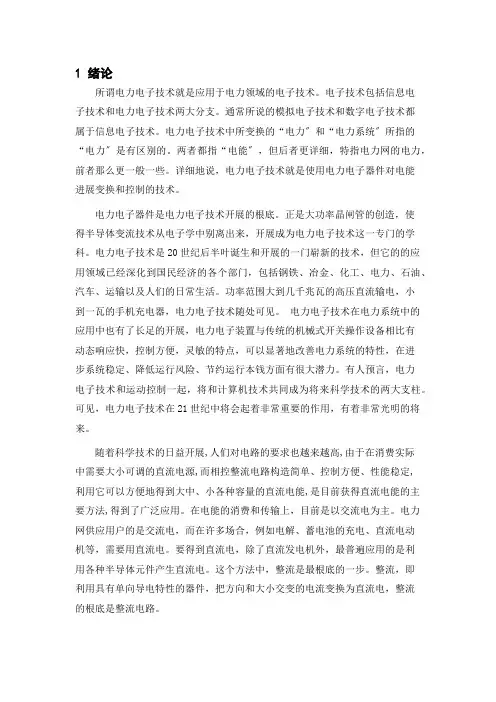

1 绪论所谓电力电子技术就是应用于电力领域的电子技术。

电子技术包括信息电子技术和电力电子技术两大分支。

通常所说的模拟电子技术和数字电子技术都属于信息电子技术。

电力电子技术中所变换的“电力〞和“电力系统〞所指的“电力〞是有区别的。

两者都指“电能〞,但后者更详细,特指电力网的电力,前者那么更一般一些。

详细地说,电力电子技术就是使用电力电子器件对电能进展变换和控制的技术。

电力电子器件是电力电子技术开展的根底。

正是大功率晶闸管的创造,使得半导体变流技术从电子学中别离出来,开展成为电力电子技术这一专门的学科。

电力电子技术是20世纪后半叶诞生和开展的一门崭新的技术,但它的的应用领域已经深化到国民经济的各个部门,包括钢铁、冶金、化工、电力、石油、汽车、运输以及人们的日常生活。

功率范围大到几千兆瓦的高压直流输电,小到一瓦的手机充电器,电力电子技术随处可见。

电力电子技术在电力系统中的应用中也有了长足的开展,电力电子装置与传统的机械式开关操作设备相比有动态响应快,控制方便,灵敏的特点,可以显著地改善电力系统的特性,在进步系统稳定、降低运行风险、节约运行本钱方面有很大潜力。

有人预言,电力电子技术和运动控制一起,将和计算机技术共同成为将来科学技术的两大支柱。

可见,电力电子技术在21世纪中将会起着非常重要的作用,有着非常光明的将来。

随着科学技术的日益开展,人们对电路的要求也越来越高,由于在消费实际中需要大小可调的直流电源,而相控整流电路构造简单、控制方便、性能稳定,利用它可以方便地得到大中、小各种容量的直流电能,是目前获得直流电能的主要方法,得到了广泛应用。

在电能的消费和传输上,目前是以交流电为主。

电力网供应用户的是交流电,而在许多场合,例如电解、蓄电池的充电、直流电动机等,需要用直流电。

要得到直流电,除了直流发电机外,最普遍应用的是利用各种半导体元件产生直流电。

这个方法中,整流是最根底的一步。

整流,即利用具有单向导电特性的器件,把方向和大小交变的电流变换为直流电,整流的根底是整流电路。

电力电子技术课程设计--三相可控整流技术的工程应用

电力电子技术课程设计--三相可控整流技术的工程应用

课程设计报告题目三相可控整流技术的工程应用学院名称电气信息学院专业班级 xxxxxxxxxxxxxxx学号 xxxxxxxxxx学生姓名 xxxxx指导教师 xxxxxxx2012年1月12日摘要电力电子技术在电力系统中有着非常广泛的应用。

据估计,发达国家在用户最终使用的电能中,有60%以上的电能至少经过一次以上电力电子变流装置的处理。

电力系统在通向现代化的进程中,电力电子技术是关键技术之一。

可以毫不夸张地说,如果离开电力电子技术,电力系统的现代化就是不可想象的。

整流电路技术在工业生产上应用极广。

如调压调速直流电源、电解及电镀的直流电源等。

整流电路就是把交流电能转换为直流电能的电路。

大多数整流电路由变压器、整流主电路和滤波器等组成。

它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。

整流电路尤其是三相桥式可控整流电路是电力电子技术中最为重要也是应用得最为广泛的电路,不仅应用于一般工业,也广泛应用于交通运输、电力系统、通信系统、能源系统及其他领域。

因此对三相桥式可控整流电路的相关参数和不同性质负载的工作情况进行对比分析与研究具有很强的现实意义,这不仅是电力电子电路理论学习的重要一环,而且对工程实践的实际应用具有预测和指导作用。

关键词:电力电子三相桥式可控电路整流AbstractPower electronics technology has a very wide range of applications in the power system. It is estimated that in developed countries more than 60% of the electrical energy at least through the end-use of electricity, more than once device processing power electronic converters. Power system in the process leading to the modern power electronics technology is one of the key technologies. It is no exaggeration to say that, if you leave power electronics technology, the modernization of the electric power system is unthinkable.Rectifier circuit technology has very wide application in industrial production. Such as voltage variable speed DC power supply, electrolysis and electroplating DC power. The rectifying circuit is the AC power is converted to DC power circuit. Most of the rectifier circuit by the transformer, rectifier circuit, and filters. It has been widely used in the field of DC motor speed control, generator excitation regulator, electrolysis, electroplating.Rectifier circuit, especially the three-phase bridge controlled rectifier circuit is the most important and the most widely used application circuit in the power electronics technology is not only used in general industrial, is also widely used in the transportation, electric power systems, communication systems, energy systems and other fields. Comparative analysis and study of the three-phase bridge controlled rectifier circuit parameters and the different nature of the work load has great practical significance, this is not only an important part of the learning power electronic circuit theory and engineering practice The practical application of predictive and guiding role.Key words:Power electronic Three-phase bridge controlled circuit Rectifier目录摘要 (2)一.设计任务书 (5)二.设计说明 (6)2.1设计目的 (6)2.2作用 (6)2.3技术指标 (6)三.设计方案的选择 (7)3.1三相桥式可控整流电路原理 (7)3.2三相桥式可控整流电路原理图 (7)3.3三相桥式可控整流电路工作波形 (8)3.4总设计框图 (10)四.触发电路的设计 (11)五.保护电路的设计 (12)5.1过电压保护 (12)5.2过电流保护 (13)六.参数的计算 (14)七.器件选择清单 (15)八.三相桥式可控整流电路的工程应用 (16)九.心得体会 (16)参考文献 (17)一.设计任务书院系:xxxxxxxxx年级:xxxxxx专业班级:xxxxxxxxxx二.设计说明2.1设计目的合理运用所学知识,进行电力电子电路和系统设计的能力,理解和掌握常用的电力电子电路及系统的主电路、控制电路和保护电路的设计方法,掌握元器件的选择计算方法。
