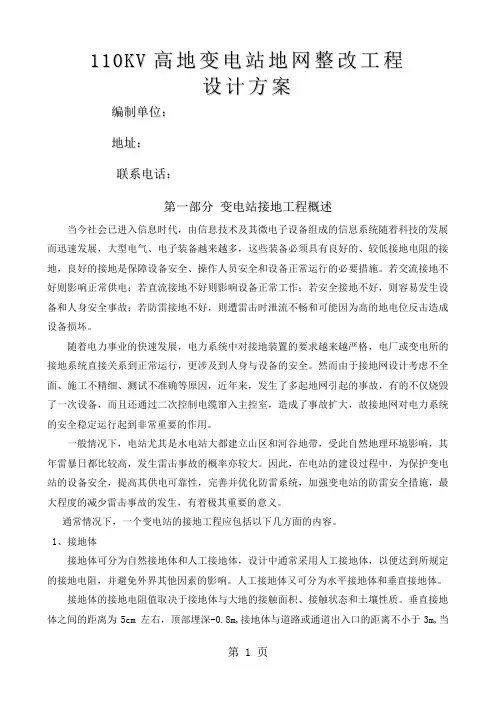

110KV高地变电站接地网整改工程设计方案word精品文档11页
110K V高地变电站地网整改工程设计方案编制单位：地址：联系电话：第一部分变电站接地工程概述当今社会已进入信息时代，由信息技术及其微电子设备组成的信息系统随着科技的发展而迅速发展，大型电气、电子装备越来越多，这些装备必须具有良好的、较低接地电阻的接地，良好的接地是保障设备安全、操作人员安全和设备正常运行的必要措施。
若交流接地不好则影响正常供电；若直流接地不好则影响设备正常工作；若安全接地不好，则容易发生设备和人身安全事故；若防雷接地不好，则遭雷击时泄流不畅和可能因为高的地电位反击造成设备损坏。
随着电力事业的快速发展，电力系统中对接地装置的要求越来越严格，电厂或变电所的接地系统直接关系到正常运行，更涉及到人身与设备的安全。
然而由于接地网设计考虑不全面、施工不精细、测试不准确等原因，近年来，发生了多起地网引起的事故，有的不仅烧毁了一次设备，而且还通过二次控制电缆窜入主控室，造成了事故扩大，故接地网对电力系统的安全稳定运行起到非常重要的作用。
一般情况下，电站尤其是水电站大都建立山区和河谷地带，受此自然地理环境影响，其年雷暴日都比较高，发生雷击事故的概率亦较大。
因此，在电站的建设过程中，为保护变电站的设备安全，提高其供电可靠性，完善并优化防雷系统，加强变电站的防雷安全措施，最大程度的减少雷击事故的发生，有着极其重要的意义。
通常情况下，一个变电站的接地工程应包括以下几方面的内容。
1、接地体接地体可分为自然接地体和人工接地体，设计中通常采用人工接地体，以便达到所规定的接地电阻，并避免外界其他因素的影响。
人工接地体又可分为水平接地体和垂直接地体。
接地体的接地电阻值取决于接地体与大地的接触面积、接触状态和土壤性质。
垂直接地体之间的距离为5cm 左右，顶部埋深-0.8m,接地体与道路或通道出入口的距离不小于3m,当小于3m 时，接地体的顶部处应埋深1m 以上，或采用沥青砂石铺路面，宽度超过2m。
埋在土壤中的接地装置连接部位应按规范规定的搭接长度焊接以达到电气连接。
场站常见故障及事故应急处置方案
OHiSift东物流集团清恒能源有限公司场站常见故障及事故应急处置方案编制：安全运营部审核：批准:「h效日2016年1月1日场站常见故障及事故应急处置方案为强化场站应急体系建设，提高员工在面临常见问题、故障及紧急情况时的处置能力，特制定本处置方案。
本处置方案主要包括以下内容：一、LNG储罐压力过高问题处置方案二、LNG储罐外壁冒汗结霜问题处置方案三、空温气化器问题处置方案四、安全阀问题处置方案五、阀门故障处置方案六、变送器故障处置方案七、现场显示仪表问题处置方案八、紧急切断系统问题处置方案九、自控系统问题处置方案十、计量系统问题处置方案十一、报警系统故障处置方案十二、消防系统问题处置方案十三、供电系统故障处置方案十四、照明系统问题处置十五、LNG潜液泵故障处置方案十六、加气机电磁阀冰堵应急处置方案十七、加气车辆拉断软管及拉倒加气机应急处置方案十八、转运车（集装管束）突发故障应急处置方案十九、转运车辆支腿故障应急处置方案二十、压缩机（子站）安全阀启跳应急处置方案二十一、储气瓶组安全阀启跳应急处置方案二十二、油水混合物火灾事故应急处置方案二十三、汽车瓶组管路阀门泄漏应急处置方案二十四、子站撬体放散管喷油应急处置方案二十五、子站冬季运行应急处置方案二十六、加气站突发情况应急处置方案二十七、自然灾害应急处置方案二十八、公共场所拥挤踩踏事件应急处置方案二十九、交通事故应急处置方案三十、火灾爆炸事故应急处置方案三十一、电气事故应急处置方案三十二、高空坠落事故应急处置方案三十三、坍塌事故应急处置方案、LNG储罐压力过高问题处置方案1、故障现象: LNG储罐压力迅速升高。
2、可能出现的危险：安全阀起跳喷液、阀门泄漏、人身伤害、财产损失等。
3、关键控制点：LNG储罐及附件。
4、工具材料准备及安全防护设施配置：防爆扳手、防护服、防护手套、防护鞋、面罩或呼吸器、检漏仪一部、对讲机两部。
5、作业流程5.1卸车时槽车增压过高：立即关闭自增压液相阀并给储罐降压，待压力稳定后，缓慢打开自增压液相阀，卸车过程让压力稳定到0.6MPa —0.7MPa之间5.2储罐内LNG比重不统一或放置时间过长，造成罐内沸腾：如在卸车过程中，应立即停止卸车并给储罐降压，待稳定后采用正确的卸液方法（如有其它可卸液的储罐应尽量让不同比重的LNG卸入不同储罐或直接向管网输送），并且关闭正在出液的阀门，用沸腾储罐供液，降低其罐容。

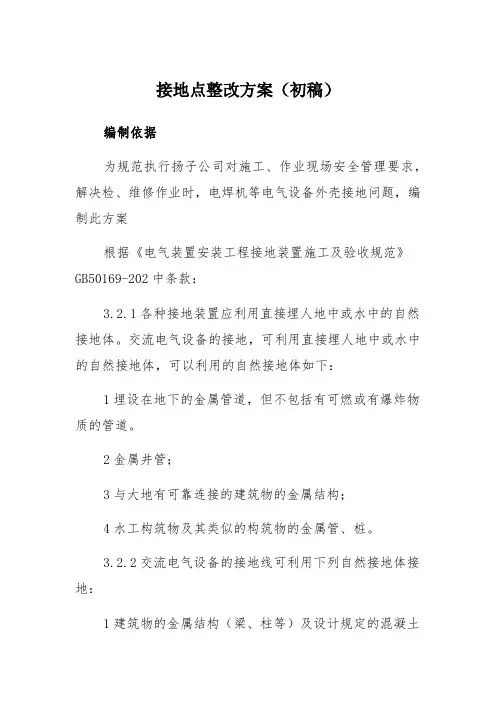

接地点整改方案
接地点整改方案（初稿）编制依据为规范执行扬子公司对施工、作业现场安全管理要求，解决检、维修作业时，电焊机等电气设备外壳接地问题，编制此方案根据《电气装置安装工程接地装置施工及验收规范》GB50169-202中条款：3.2.1各种接地装置应利用直接埋人地中或水中的自然接地体。
交流电气设备的接地，可利用直接埋人地中或水中的自然接地体，可以利用的自然接地体如下：1埋设在地下的金属管道，但不包括有可燃或有爆炸物质的管道。
2金属井管；3与大地有可靠连接的建筑物的金属结构；4水工构筑物及其类似的构筑物的金属管、桩。
3.2.2交流电气设备的接地线可利用下列自然接地体接地：1建筑物的金属结构（梁、柱等）及设计规定的混凝土结构内部的钢筋；2生产用的起重机的轨道、走廊、平台、电梯竖井、起重机与升降机的构架、运输皮带的钢梁、电除尘器的构架等金属结构；现场状况目前电厂改造项目施工现场，焊机等用电设备外壳除保护接零以外，外壳未进行复接地。
现场焊机焊把线接地工作接地点均使用现场钢结构作为接地点，虽电气规范中允许使用钢结构作为接地点，但是现场无接地点标识，存在撕拉乱接现场不符合公司一体化管理制度要求也不符合电厂7s管理目标的要求。
整改建议1、在锅炉厂房0米，每台炉从地网上用40*4镀锌扁铁焊引接线,引线分别设在磨煤机侧和送风机侧，并在扁铁上预设螺栓孔，根据电厂7s管理规定刷黄绿相间漆，挂接地标识牌，用作施工及检修用电设备接地点。
2、对于塔罐、炉本体汽机厂房钢架平台等无固定接地点的施工现场，根据锅炉汽机检修中心的施工需要在相对集中的施工地点设置接地排，接地排与钢结构焊接再测得接地电阻小于4欧姆后方可作为接地点。
根据电厂7s管理规定刷黄绿相间漆，挂接地标识牌。
现场施工时，所有焊机工作接地，用电设备外壳的重复接地必须统一取自接地排，做可靠连接，严禁私拉乱接。
3、对于在脱硫氨罐、化学油库油解，含有液氨，燃油管道的管廊架等含有易燃易爆物质的施工现场，建议在架设临时用电配电箱的同时架设可移动的临时接地箱，将临时接地箱用专用接地导线与最近的接地点连接，避免使用施工现场钢结构作为接地点。
苏浙沪管理处场站接地整改方案
中石油东部管道有限公司令狐采学苏浙沪管理处21座站场防雷接地整改施工方案建设单位：苏浙沪管理处编制人：审核人：批准人：苏浙沪管理处21座站场防雷接地整改施工方案1 项目概述根据苏浙沪管理处所属的青山站、龙潭站、吴江站、南京站等站场检查发现，站场内的设备存在设备未接地、多个设备串联接地、设备接地连接方式不符合相关要求等问题。
为了保证设备有良好的接地系统，以保证场站的安全正常运行，特对苏浙沪管理处21个站场接地不符合相关要求的点进行整改设计。
2 工程范围本次整改范围为苏浙沪管理处21座场站，工艺设备、现场仪表、场站安防系统、放空区等设备的防雷接地系统整改工作。
施工地点:青山站、镇江站、甪直站、龙池站、龙潭站、常州站、芙蓉站、无锡站、苏州站、东桥站、上海站、南京站、武进站、宜兴站、扬巴站、溧阳站、望亭站、浏河站，太仓站，江阴站、吴江站共计21座场站。
按工程量分3个类型：第一类型青山站、镇江站、甪直站、常州站、芙蓉站、无锡站、共6座站场；第二类型龙潭站、龙池站、苏州站、东桥站、上海白鹤站、江阴、宜兴、吴江站共8座站场；第三类型南京站、武进站、扬子扬巴站、溧阳站、望亭站、浏河站、太仓站共计7座站场。
3 接地隐患整改所遵循国家及石油行业的有关规范标准输气管道站场雷电防护技术规范Q/SY XQ186-2015建筑物防雷设计规范GB50057-2010油气田及管道工程雷电防护设计规范SY/T 6885-2012石油化工仪表工程施工技术规程SH3521-2007石油化工仪表系统防雷工程设计规范SHT 3164-2012石油与石油设施雷电安全规范GB15599-2009油（气）田容器、管道和装卸设施接地装置安全检查规范SY5984-2007电气装置安装工程接地装置施工及验收规范GB50169-2006输气管道站场雷电防护技术规范Q/SYXQ 186-20154 现场设备防雷接地存在问题2015年集中监视对场站工艺区的防雷防静电进行现场检查及管理处内部对场站检查时，发现场站普遍存在以下问题：①场站内分离器、计量撬、收发球筒等设置的接地断接卡不符合相关规范及公司规定。
变电站全站地网改造施工方案
变电站全站地网改造施工方案日期： 2010 年 11 月 10 日目录第一章指导思想及实施目标--------------------------------------- 3 第二章工程概况------------------------------------------------- 4 第三章编制依据及编制原则--------------------------------------- 5 第四章施工总体部署--------------------------------------------- 71、部署原则------------------------------------------------- 72、部署方案------------------------------------------------- 73、施工现场平面布置图及临时用地表 --------------------------- 8 第五章、项目组织机构及主要管理人员资格证件 --------------------- 10一、项目组织机构------------------------------------------- 10二、主要管理人员资格证件 ----------------------------------- 13 第六章、施工方案----------------------------------------------- 22一、工程概况说明------------------------------------------- 22二、施工准备----------------------------------------------- 22三、施工工艺及主要施工方法--------------------------------- 27 第七章施工进度计划及保证措施---------------------------------- 43 第八章施工质量目标与质量保证措施 ------------------------------ 45 第九章施工安全目标与安全保证措施 ------------------------------ 47 第十章环境保护措施及现场文明施工管理 -------------------------- 51第一章指导思想及实施目标1、指导思想我公司项目部施工组织的指导思想是：品质优良，清洁生产，以人为本，持续发展。
地铁车站综合接地现场施工方法(可编辑修改word版)
车站综合接地施工方案1编制说明1.1编制依据1、《地铁设计规范》GB50157—20032、《城市轨道交通技术规范》GB50490—20093、《交流电气装置的接地设计规范》GB/T50065—20114、《电气装置安装工程接地装置施工及验收标准》GB50169—20065、《接地装置工频特性参数的测量导则》DL/T475—20066、车站主体围护结构图、主体结构图、综合接地图1.2编制原则1、严格执行施工过程中涉及的相关规范、规程和设计标准；2、遵守、执行合同文件各条款的具体要求，确保实现业主要求的工期、质量、安全、环境保护、文明施工等各方面的目标；3、结合工程实际情况，应用新技术成果，使施工组织具有技术先进、方案可靠、经济合理的特点；2工程概况2.1车站概况车站形式为地下双层岛式车站，本站设置4 个出入口和两组风亭。
车站中心里程为K17+400.000，车站总长227.5 米，标准段宽度21.1 米，盾构端头井段宽度24.6 米。
车站顶板覆土3 米，中心里程附近覆土5 米；标准段底板埋深17.74 米，盾构井段底板埋深19.38 米。
本车站为两层三跨框架式结构，车站采用明挖顺做法和局部盖挖顺做法施工。
2.2综合接地概况车站综合接地装置以水平接地为主，以垂直接地为辅，外缘闭合，内部敷设多条水平网络带的复合接地网。
(1)组成综合接地装置由两部分构成，一部分由车站结构围护桩内的钢筋组成自然接地体，一部分由车站结构底板下的人工接地网组成，并通过车站主体结构钢筋与人工接地网的连接构成车站的总等电位联结。
人工接地网施工完成后，将其与车站结构围护桩内的结构钢筋进行连接。
（2）埋深与布置综合接地装置的水平接地极埋设在车站主体结构底板下800mm 处。
综合接地装置的人工外引接地网外缘应闭合，外缘各角应做成圆弧形。
圆弧半径不应小于均匀带间距的一半，本站圆弧半径为5m。
除水平接地极外，综合接地装置还设置了垂直接地极，垂直接地极每隔适当距离分布在接地网的周边地带，并和水平接地极之间进行连接，从而构成复合接地网。
西一线站场区域阴极保护改造项目施工方案
第一章 施工组织设计的编制程序制定工程质量保证体系、HSE 管理体系制定施工安全措施审核、审查审批熟悉设计资料进行现场调查研究确定施工总部署拟定施工方案估算工程量制定工程总进度计划或总进度网络图 编制施工机具、设备需要量计划编制消耗材料、加工件需要量计划编制劳动量需求量计划制定生产、生活施工现场、临时设施计划编制施工机具、设备、消耗材料、加工件运输计划量计划绘制施工平面布置图编制施工准备工作计划第二章施工组织设计编制依据1、《石油天然气站内工艺管道工程施工规范》GB50540-2009；2、《石油和天然气管道穿越工程施工及验收规范》SY／T4079-95；3、《石油天然气钢制管道无损检测》SY/T4109-2005；4、《涂装前钢材表面锈蚀等级和除锈等级》GB 8923-88；5、《管道防腐层检漏试验方法》SY/T0063-19996、《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-20077、《埋地钢质管道聚乙烯胶粘带防腐层技术标准》SY/T4013-19958、《埋地钢质管道阴极保护参数测量方法》GB/T21246-20079、《埋地钢质管道阴极保护技术规范》GB/T21448-200810、《阴极保护管道的电绝缘标准》SY/T0086-200311、《阴极保护管道的电绝缘标准》 SY／T 0086-200312、《电气装置安装工程电力变流设备施工及验收规范》GB50255-9613、《电气装置安装工程线路施工及验收规范》GB50168-9214、《电气装置安装工程35KV以及下架空电力线路施工及验收规范》 GB50173-9215、《输油管道工程设计规范》GB 50253-2003(2006年版)16、《钢质管道外腐蚀控制规范》（GB/T21447-2008）17、《石油天然气站场阴极保护技术规范》（SY/T 6964-2013）18、《强制电流阳极地床技术规范》（SY/T 0096-2013）19、《埋地钢质管道阴极保护技术管理规程》（SY/T5919-2009）20、《强制电流阴极保护电源设备应用技术》（Q/SY 1302-2010）21、酒泉输油气分公司《工程施工安全管理规定》、《进场安全保卫管理规定》和QHSE 一体化文件等管理办法。
储罐接地、静电释放桩整改方案
XXXXX工程XXXXX施工方案编制人：审批人：XXXX有限公司XX年X月目录第一章编制依据 (3)第二章施工内容及要求 (3)第三章施工准备 (3)第四章施工方法 (3)第五章 HSE措施 (4)第六章施工进度要求 (7)第七章资源需求计划 (7)第一章编制依据作业许可管理办法《现场设备、工业管道焊接工程施工规范》GB 50236-2011第二章施工内容及要求第一节适用范围本方案适用XXXXX的高危作业，特为此拟定施工方案。
第二节施工内容概述站内罐区接地扁铁、静电释放桩整改第三节施工要求1、本项目中，施工区域为一级防火，可能造成火灾、爆炸，施工现场全天候设置充足的灭火器材。
2、施工前，办理各项施工手续，手续齐全后，施工人员先用可燃性气体检测仪检测合格后，再由安全监护人员再次检测确认合格后方可进行动火作业。
3、施工人员一律按一级作业要求穿戴防护用品进入。
第三章施工准备第一节现场准备组织本公司经验丰富的施工人员上岗，所有人员进场前进行安全技术交底，了解工程难度，掌握施工要点，做到对本次施工所有环节了如指掌，熟练自如。
第二节技术准备组织有关人员、班组长、质检员、管理人员学习有关规范，落实施工进度、质量、安全、文明生产措施。
技术员对各工种进行技术交底，并进行讲解，使各工种对所执行的规范充分掌握，并按规范进行施工。
由属地单位对施工方案进行详细审核，不放过任何微小细节，充实施工方案，使施工方案更加完善。
第四章施工方法1、站内罐区接地极整改焊接XX处，施工作业前气体检测，施工中每30分钟检测一次，施工现场配备灭火器，作业监护在旁监护作业。
2、扁铁下料，扁铁与接地体焊接长度是扁铁宽度两倍，并对扁铁进行围焊，对三个棱边进行焊接。
焊接完成后对焊口处进行防腐。
3、静电释放桩M8螺栓改为M12不锈钢螺栓第五章 HSE措施第一节 HSE技术措施1.1砸伤、碰伤安全保证措施所有施工人员首先应掌握本岗位安全作业措施，熟悉相关岗位安全作业措施。
站库设备设施接地范本（2篇）
站库设备设施接地范本是为了保障站库设备和设施的安全运行而制定的一套接地标准。
接地系统的设计和施工是站库工程中非常重要的一部分，它与设备的运行安全、设施的绝缘性能以及人员的安全直接相关。
下面是站库设备设施接地范本：一、接地材料选择在站库设备设施接地系统的设计中，应严格选择符合国家标准的优质接地材料，如铜杆、铜线等。
这些材料导电性能好，抗腐蚀能力强，能够确保接地系统的稳定可靠。
二、接地装置布置站库接地装置应根据设备和设施的布局合理设置，保证接地系统的均匀性和连续性。
接地装置的数量和布局应满足相关规范的要求，确保整个站库的接地电阻达到标准要求。
三、接地电阻测试对站库设备设施的接地电阻进行定期的测试和检测是确保接地系统正常运行的重要环节。
通过使用专业的接地电阻测试仪器，可以准确测量出接地系统的电阻值，及时发现并解决接地电阻过高的问题。
四、接地系统的连接在站库设备设施的接地系统中，各个接地装置的连接应采用可靠的接地连接件，确保接地系统的连续性。
接地连接件的选择应符合相关标准，且连接过程要严格按照规范操作，确保连接牢固可靠。
五、接地系统的维护为确保接地系统的长期有效地工作，需要对其进行定期的维护和检修。
包括清理接地装置的周围环境，保持接地装置的干燥和清洁，定期检查接地线的连接状态，确保接地系统的正常运行。
六、接地系统的防雷保护站库设备设施接地系统不仅要具备良好的接地性能，还应具备一定的防雷保护能力。
在接地系统中引入防雷装置，可以有效降低雷电对设备和设施的影响，保护站库的工作安全。
七、接地系统的记录和管理对站库设备设施接地系统的安装、测试和维护情况应进行详细的记录和管理。
包括接地系统的设计图纸、接地电阻测试记录、设备设施的维护日志等。
这些记录有助于及时发现和解决接地系统的问题，确保站库设备设施的安全运行。
以上是站库设备设施接地范本的主要内容，通过严格遵守这些标准和规范，可以有效保障站库设备设施的安全运行，减少因接地问题导致的事故发生。
接地网改造方案及预算培训讲学
电气二次盘柜等电位接地网改造方案及预算编制：运行维修部审核：生产技术部审核：批准：电气二次盘柜等电位接地网改造方案及预算一、概述根据国家电力调度通信中心《国家电网公司十八项电网重大反事故措施》，防止继电保护事故重点实施要求（以下称十八项反措）对二次回路抗干扰反措明确规定：1)“根据开关场和一次设备安装的实际情况，敷设与厂、站主接地网紧密连接的等电位接地网。
2)宜在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于100mm2的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网”。
保护室内的等电位接地网与厂、站的主接地网只能存在唯一连接点，连接点位置宜选择在电缆竖井处。
为保证连接可靠，连接线必须用至少４根以上、截面不小于50mm2的铜缆（排）构成共点接地。
3)分散布置的保护就地站、通信室与集控室之间，应使用截面不少于100mm2的铜缆（排）可靠连接，连接点应设在室内等电位接地网与厂、站主接地网连接处。
4)静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。
屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。
接地铜排应用截面不小于50mm2的铜缆与保护室内的等电位接地网相连。
目前，我厂二次接地网不满足“十八项反措”要求，为认真落实继电保护重点反措任务，保证我厂二次系统的安全、稳定运行。
敷设与一次系统紧密联系的二次系统等电位接地网是非常必要的。
二、方案的主要内容和措施思林电厂等电位接地网主要由4个大区域构成，中控楼（保护室、开关站、中控室、通信机房）、发电机层、离相母线层、水轮机层。
1、分别在开关站保护室楼下、GIS室楼下对应的二次电缆桥架支架上敷设100mm2的接地铜排。
铜排横向敷设，首尾两端使用放热焊接法连接。
按照目字形分布使用小绝缘子架起后固定在电缆桥架的支架上。
分别在开关站保护室每个电气二次盘柜（开关站LCU及220kV保护柜等）和GIS室每个电气二次盘柜(汇控柜)中敷设50mm2的接地铜缆，接地铜缆将盘柜的接地铜排与电缆桥架支架上的等电位接地铜排进行连接。
地线整治工程施工方案
地线整治工程施工方案一、项目概况为了解决城市地下管线老化、破损等问题，保障城市基础设施安全运行，我公司拟承接某市地线整治工程项目。
本项目地点位于某市市中心，地下管线包括给水管线、污水管线、燃气管线等，总长度约10公里，管线类型繁多、覆盖范围广。
项目施工内容主要包括管线检测、修复、更换等一系列工作，施工时间为3个月。
二、施工前准备工作1. 组建施工项目组，确定项目经理、工程师、监理工程师、安全员等各岗位成员；2. 编制施工方案，包括工程施工图纸、工程量清单、施工工艺、质量标准等；3. 聘请检测机构对管线进行全面检测，确定管线老化情况、破损位置和程度；4. 调查周边环境，确定施工区域内的地下设施、交通状况、环境保护要求等；5. 结合检测报告和实地调查结果，确定管线修复、更换的工作方案和施工计划。
三、施工方案1. 地下管线检测根据检测报告，对各条管线进行全面检测，包括管线老化程度、破损情况、管道内部沉淤物等情况，确定需要修复和更换的管线段。
2. 管线修复对老化、破损较轻的管线，采用局部修复方式，包括打补丁、加固、封堵等方法，保障管线安全。
3. 管线更换对老化、破损严重的管线段，采用更换管线的方式进行修复，包括挖掘、更换新管道、连接、回填等工序。
4. 绿化恢复对施工区域内的绿化，进行清理、固定、保护等工作，确保施工后的环境绿化质量。
四、施工组织1. 安全保障制定安全管理制度，加强现场安全教育培训，严格落实安全防护措施，确保施工安全。
2. 质量保障建立质量管理体系，严格按照工程质量标准和规范进行施工，保证工程质量。
3. 进度保障制定详细的施工进度计划，合理分配施工任务，加强施工现场管理，确保施工进度。
4. 环境保护建立环境保护管理方案，减少施工对环境的影响，做好环境保护措施。
五、施工技术1. 挖掘采用机械挖掘方式，对破损、老化管道进行挖掘，确保施工速度和质量。
2. 管道连接采用专业工具和技术，对更换的管道进行精密连接，确保管道连接牢固、密封。
OPGW光缆引下线接地整改技术方案(修改)剖析
发电有限责任公司技术方案项目名称:OPGW光缆引下线接地整改批准:审批：审核：复审：初审：编制:编制单位：设备维护部二O一六年三月二十四日OPGW光缆引下线接地整改案一、设备(系统)现状、存在问题：出线侧架构处架构及OPGW光缆引下线接地不符合《电力系统通信光缆安装工艺规范》（Q/GDW758-2012)《出线侧架构处架构及OPGW 光缆引下线接地方案》要求。
OPGW光缆未安装接地引线，OPGW光缆无接续盒。
二、工程立项的原因、必要性和可行性:未能满足《电力系统通信光缆安装工艺规范》（Q/GDW758—2012）《出线侧架构处架构及OPGW光缆引下线接地方案》要求，国网公司要求按《电力系统通信光缆安装工艺规范》（Q/GDW758-2012）《出线侧架构处架构及OPGW光缆引下线接地方案》进行整改。
三、工程内容及范围：1．在构架顶端、最下端固定点（余缆前）和光缆末端分别通过匹配的专用接地线与构架进行可靠的电气连接.余缆架和接续盒与构架间用匹配的固定卡具加绝缘橡胶进行固定。
参见图1。
2．引下线安装在不带脚钉的主材上，角钢内侧.耐张塔两侧的光缆通过双槽引下线夹引下至接线盒连通。
3。
工期:2016年4月12日至4月14日武榆I线，4月15日至4月17日武榆II线。
图1：OPGW光缆接续盒门构架引下接地示意图四、技术要求及技术方案1、技术要求：1.1余缆宜用Φ1.6mm镀锌铁线固定在余缆架上，捆绑点不应少于4处，余缆和余缆架接触良好。
1.2安装接地线时其一端用接地片（本工程接地片分两种型号）固定在OPGW上，另一端用M16螺栓固定在铁塔预留孔上，接地片朝上（直线耐张接地片朝下）安装，接地线走光缆内侧。
悬垂串均采用一根接地线，安装在大号侧；悬垂耐张、直通耐张和接续耐张串均采用两根接地线。
接地线安装要松弛，保证悬垂线夹向塔身内、外摆动60°不受力。
参见图1.1.3光缆引下应顺直美观，每隔1.5m-2m安装一个固定卡具，防止光缆与杆塔发生摩擦。
收费广场接地系统安装施工方案
目录一、编制依据 (2)二、工程概况 (2)三、组织结构 (2)四、施工准备 (3)1、技术准备 (3)2、材料 (3)3、机具设备及劳动力准备 (3)4、作业条件 (3)五、施工工艺 41、工艺流程 (4)2、操作方法 (4)3、接地电阻的测量 (6)六、施工进度计划： (8)七、主要设备材料、施工机具需求计划 (8)八、质量保证措施 (9)九、施工安全保证措施 (10)十、文明施工措施 (13)附件一、收费广场接地平面图（姥桥收费站） (14)一、编制依据1、《建筑物防雷设计规范》GB50057-94（2002年版）2、《建筑电气工程质量验收规范》GB50343-20023、《建筑物电子信息系统防雷技术规范》GB50343-20094、《防雷接地工程与等电位联结》5、《电气装置安装工程接地装置施工及验收规范》GB50169-20066、施工组织设计7、施工图纸及现场环境二、工程概况收费广场接地系统由垂直接地极、水平接地母线和接地引上线组成。
垂直接地极采用镀锌钢管，设于路面和路床之间，垂直打入地下，埋深-0.7米（以路面层为基准）。
水平接地母线，置于路床顶部，并与垂直接地极焊接。
平行于行车方向的水平接地母线敷设于收费岛中心线下，垂直于行车方向的水平接地母线按照5米间距均匀分布于收费岛的区域，接地系统的布设详见附图。
接地系统的主要的工程内容有，土石方的开挖，水平接地母线敷设，垂直接地体的敷设，接地体的焊接，接地沟的回填等。
三、组织结构四、施工准备1、技术准备（1）施工图纸和技术资料齐全。
（2）施工方案编制完毕并经审批。
（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。
2、材料（1）接地装置主材：扁钢、钢管等的规格型号符合设计要求，且全部为镀锌材料，产品有材质证明及产品出厂合格证。
（2）辅料有各种管箍等均为镀锌制品。
（3）电焊条、沥青漆等。
3、机具设备及劳动力准备所有设备均在有效期内，焊工、电工均要有相应的资格证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中石油东部管道有限公司苏浙沪管理处21座站场防雷接地整改施工方案建设单位：苏浙沪管理处编制人：审核人：批准人：苏浙沪管理处21座站场防雷接地整改施工方案1 项目概述根据苏浙沪管理处所属的青山站、龙潭站、吴江站、南京站等站场检查发现，站场内的设备存在设备未接地、多个设备串联接地、设备接地连接方式不符合相关要求等问题。
为了保证设备有良好的接地系统，以保证场站的安全正常运行，特对苏浙沪管理处21个站场接地不符合相关要求的点进行整改设计。
2 工程范围本次整改范围为苏浙沪管理处21座场站，工艺设备、现场仪表、场站安防系统、放空区等设备的防雷接地系统整改工作。
施工地点:青山站、镇江站、甪直站、龙池站、龙潭站、常州站、芙蓉站、无锡站、苏州站、东桥站、上海站、南京站、武进站、宜兴站、扬巴站、溧阳站、望亭站、浏河站，太仓站，江阴站、吴江站共计21座场站。
按工程量分3个类型：第一类型青山站、镇江站、甪直站、常州站、芙蓉站、无锡站、共6座站场；第二类型龙潭站、龙池站、苏州站、东桥站、上海白鹤站、江阴、宜兴、吴江站共8座站场；第三类型南京站、武进站、扬子扬巴站、溧阳站、望亭站、浏河站、太仓站共计7座站场。
3 接地隐患整改所遵循国家及石油行业的有关规范标准输气管道站场雷电防护技术规范Q/SY XQ186-2015建筑物防雷设计规范GB50057-2010油气田及管道工程雷电防护设计规范SY/T 6885-2012石油化工仪表工程施工技术规程SH3521-2007石油化工仪表系统防雷工程设计规范SHT 3164-2012石油与石油设施雷电安全规范GB15599-2009油（气）田容器、管道和装卸设施接地装置安全检查规范SY5984-2007电气装置安装工程接地装置施工及验收规范GB50169-2006输气管道站场雷电防护技术规范Q/SYXQ 186-20154 现场设备防雷接地存在问题2015年集中监视对场站工艺区的防雷防静电进行现场检查及管理处内部对场站检查时，发现场站普遍存在以下问题：①场站内分离器、计量撬、收发球筒等设置的接地断接卡不符合相关规范及公司规定。
②场站内部分仪表、阀门等设施的接地采用的是BVR-6mm²铜线直接引下，进入地下与场站地网相连的形式进行接地；仪表的线缆接入处，外穿金属屏蔽管未做接地。
且部分设备、设施的接地存在混接现象。
③工艺区内电缆保护管无良好接地。
④周界报警配电箱、管道阴极保护防爆分配电箱及部分金属构架无可靠接地。
⑤污水处理风机房金属小屋无良好接地，进入风机房的线缆金属管未接地。
⑥仪表电缆及电力电缆屏蔽/铠装层接地问题放空区接地系统现状根据现场勘察情况可知，青山站、常州站、吴江站、南京站站场放空区接地系统现场情况为：①放空区内防爆接线箱及电源线缆金属管无良好接地。
②放空区内的电磁阀未接地。
③放空区内金属棚无良好接地。
④放空区金属围栏未做接地。
5接地整改方案根据现场检查中所发现的隐患，并结合场站实际情况和西气东输管道公司的相关规范苏浙沪管理处青山站等21座站的防雷接地系统，对其提出如下整改建议。
由于四个类型的站场工艺设备、构筑物等设施的布置类似，故本次方案拟以青山站、龙潭站、南京站、吴江站为例计算四类场站工程量。
5.1 工艺设备防雷接地整改①按照相关规范及公司规定，在各站场的工艺设备(金属撬体、收发球筒、过滤分离器、旋风分离器等)的对称两端采用-40×4不锈钢和M12×30不锈钢螺栓制作断接卡，将其与地网相连。
②重新加的补充地网采用-40×4热镀锌扁钢做补充地网，就近将原有地网引至设备断接卡处与其相连。
③所有引下线除不锈钢断接卡部分，均应刷黄绿双色漆做防腐保护。
金属容器接地安装图5.2 仪表防雷接地整改①采用BVR-6mm2铜导线，将仪表本体做接地处理。
引下线沿穿线管敷设至地面，并与引出地面的接地端子相连，连接采用M10×20不锈钢螺栓。
②针对接入仪表信号线缆的外穿金属管，采用不锈钢抱箍对其进行固定，再采用BVR-10mm2铜导线做引下线，沿穿线管敷设至地面，并与引出地面的接地端子相连，连接采用M10×20不锈钢螺栓。
③仪表金属支撑柱需做接地处理。
建议采用在金属支撑柱上焊接连接螺栓，采用BVR-16mm2铜导线将其与引出地面的接地端子相连，连接采用M10×20不锈钢螺栓。
或者仪表金属支撑柱有底座的则采用-40×4不锈钢和M12×30不锈钢螺栓制作断接卡接地。
④由于仪表原有接地端子引出地面高度不符合规范要求，因此故采用-40×4热镀锌扁钢做新接地端子，就近将原有地网引至仪表引下线处，设置接地端子露出地面20cm，然后与引下线相连。
⑤引线下沿金属管平直敷设，并采用不锈钢绑扎带进行固定。
每根引下线与接地端子采用一颗螺栓相连接。
⑥根据东部管道公司相关规定和《石油化工仪表系统防雷工程设计规范》SH/T 3164-2012中11.3.1.1条的规定，外层屏蔽层至少在两端接地。
因此仪表信号线缆外层金属屏蔽层在接入仪表端头处应做接地处理。
有金属支架仪表接地无金属支架仪表接地仪表箱接地压降速率检测接地仪表接地线φ10螺栓接地端子室内仪表接地5.3 电动阀门防雷接地整改根据现场实际情况，对青山站场的电动阀门做如下防雷接地整改建议：①采用BVR-16mm2铜导线，将电动阀门本体做接地处理。
引下线沿穿线管敷设至地面，并与引出地面的接地端子相连，连接采用M10×20不锈钢螺栓。
②针对接入阀门的信号、电源线缆外穿金属管，采用不锈钢抱箍对其进行固定，再采用BVR-10mm2铜导线做引下线，沿金属管敷设至地面，并与引出地面的接地端子相连，连接采用M10×20不锈钢螺栓。
③根据现场考察部分阀门底座原设有断接卡，但断接卡规格不符合规范要求，因此建议更换为-40×4不锈钢和M12×30不锈钢螺栓制作断接卡，将其底座与地网相连。
部分阀门底座原设有断接卡建议拆除。
如：青山站类阀6702、阀2022、阀2012等；常州站阀1207 阀1203 阀1206 等；南京站阀1305 阀1204 阀1303；吴江站阀2202、阀2102、阀2402等。
典型电动阀门接地5.4 工艺撬座上设备防雷接地整改在各站场工艺撬座上，有较多的仪表与电动阀门。
根据西气东输管道公司相关规定和《石油化工仪表系统防雷工程设计规范》SH/T 3164-2012中9.2.3条的规定，金属设备、容器、塔器和操作平台上的现场仪表应于设备和操作平台进行等电位连接。
因此在撬座上安装等电位排，等电位排采用-40×4热镀锌扁钢。
就近将仪表、阀门、防爆接线箱等设备的本体采用BVR-6mm2铜导线与等电位排相连。
每个等电位排孔位6-8个为宜，等电位排数量以实际需要连接的撬体上设备确定，每个设备连接至等电位排的铜导线不应超2.0m。
5.5 防爆接线箱防雷接地整改①对场站内防爆配电箱（接线箱）做接地处理。
采用-40×4不锈钢和M12×30不锈钢螺栓制作断接卡，采用-40×4热镀锌扁钢做水平接地体，将其金属架做接地处理；②防爆配电箱的线缆外穿金属管采用BVR-10mm2铜导线将各金属管做等电位处理，并与露出地面的接地端子相连。
③对于无金属架的单个接线箱本体则采用BVR-6mm2铜导线与露出地面的接地端子相连接。
线缆外穿金属管采用BVR-10mm2铜导线做引下线，与露出地面的接地端子相连。
或者部分接线箱有金属钢管支架的则仅需在其金属钢管支架上采用M12×30不锈钢螺栓及BVR-16mm2铜导线与接地端子相连。
例如：阴极保护箱。
Ex 严禁带电开盖Ex 严禁带电开盖防爆接线箱金属支架φ10螺栓断接卡接地线接地端子热镀锌扁钢防爆配电箱接地5.6 场站附属设施防雷接地整改场站内其他附属设备接地多数不符合规范要求，应根据相关规范及公司规定对其进行整改：①对站内金属梯、桥架、踏步等采用BVR-16mm2铜导线与在其旁引出的接地端子接地，金属梯、桥架、踏步上连接螺栓采用M12×20不锈钢螺栓，接地端子采用M12×20不锈钢螺栓连接。
采用-40×4热镀锌扁钢做水平接地体，将其与站内原有地网相连。
站场内风向标、工艺装置区内的周长小于18m 固定式踏步金属梯等应做单点接地处理。
周长大于18m 固定式踏步金属梯应做不少于两处接地。
对于可移动式的金属踏步采用截面积不小于16mm的多股铜导线连接至接地端子。
②对站内摄像机、路灯、高杆灯、风向杆接地进行整改，采用-40×4不锈钢和M12×30不锈钢螺栓制作断接卡，采用-40×4热镀锌扁钢做水平接地体，将其与站内原有地网相连。
高杆灯底部接线箱则在其旁设置接地端子，采用BVR-16mm 2铜导线将接线箱与接地端子相连。
M12螺栓焊接摄像机螺母弹簧垫圈垫圈接闪短针路灯M12螺栓螺母弹簧垫圈垫圈焊接摄像头接地 路灯接地 ③ 对场站内ESD 按钮柱做接地处理，采用BVR-16mm 2铜导线做引下线将ESD 按钮柱底座与接地端子相连。
连接采用M12×20不锈钢螺栓。
④ 四周围墙上的周界报警仪未做接地处理，因此根据相关规范要求采用-40×4热镀锌扁钢和Φ24 L=1200mm 锌层厚度为3mm 的锌包钢接地极做垂直接地极（扁钢接地极间的距离应大于5m ），并就近与站内原有地网相连；接地点与最近接地极之间距离超过15米时建议埋设接地极，新埋设接地极需与原有地网连接。
周界报警仪的线缆外穿金属屏蔽管、控制箱采用BVR-10mm 2铜导线做引下线，将其与接地端子相连。
站场、阀室围墙上金属丝网、金属围栏应在墙角金属支柱处做接地，在大门处与金属大门等电位连接，与周界报警装置对射头临近时采用BVR-16mm 2铜导线将金属围栏支柱与接地端子相连。
周界报警接地金属柱接地引线下沿金属管平直敷设，并采用不锈钢绑扎带进行固定。
⑤对场站内的分析小屋外的金属管采用BVR-16mm2铜导线做引下线将其与接地端子相连。
在分析小屋内安装采用-40×4热镀锌扁钢制作的等电位排，将各仪表外壳用BVR-6mm2铜导线做引下线将其与等电位排相连。
⑥站场内其余附属设施污水处理风机房，简易仓库，危险废物储物场所，排污区放空管、放空区放空管等。
采用-40×4不锈钢和M12×30不锈钢螺栓的断接卡进行接地处理，并采用-40×4热镀锌扁钢做水平接地体与其连接。
进入污水处理风机房内电缆金属管宜采用BVR-6mm2铜导线做引下线与接地端子连接。
⑦放空区内的金属棚需用-40×4不锈钢和M12×30不锈钢螺栓制作断接卡将其与站内原有地网相连。
