现金流量图的绘制
2017造价工程师考试造价管理：现金流量图的绘制规则
2017 造价工程师考试造价管理：现金流量图的绘制规则
（1）横轴表示时间轴，0 表示时间序列的起点；n 表示时间序列的终点。
轴上每一间隔表示一个时间单位（计息周期）。
整个横轴表示所考察的经济系统
的寿命周期。
（2）与横轴相连的垂直箭线表示不同时点的现金流入或流出；
（3）垂直箭线的长短要能适当体现各时点现金流量的大小，并在各箭线上
方（或下方）注明其现金流量数值；
（4）垂直箭线与时间轴的交点为现金流量发生的时点（作用点）。
点击【造价工程师学习资料】或复制打开?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①试听课程视频②历年真题答案及解析③各科目考点汇总④常用公式汇总⑤模拟卷⑥备考攻略及记忆法。
第五讲现金流量图绘制ppt课件
750 750 750 750 750 750
300 300
0
1234
5 67
8 9 10
200
500
年 单位：万元
1000
--
5.4 小结
现金流入
现金流出
1
现金流量的概念
净现金流量 现金流量的构成
现金流量的三要素
2 现金流量示方法
现金流量表 现金流量图
3 现金流量图的绘制
课后作业：完成任务单现金流量练习题。
统称）即指一项特定的经济系统在一定时期内 （年、半年、季等）现金流入或现金流出或流 入与流出数量的代数和。
--
5.1 现金流量的概念
现金流量是由
什么构成的呢？
现金流量三要素
现 投资
金 流
成本费用
量 销售收入
的 税金
量现素的 时点
金 三 大小 流要
方向
构 利润
成 残值、折旧等
--
5.2 现金流量的表示方法
--
5.3 现金流量图的绘制
例1：某工程项目预计初始投资1000万元，第2年开始投产后 每年销售收入抵销经营成本后为300万元，第5年追加投资 500万元，当年见效且每年销售收入抵销经营成本后为750万 元，该项目的经济寿命为10年，残值为100万元，试绘制该 项目的现金流量图。
分析：由题意可知，该项目整个寿命周期为10年。初始投资1000万元发 生在第一年的年初，第5年追加投资5 00万元（发生在年初）；其他费用 或收益均发生在年末，其现金流量如下图所示。
CONTENTS
第五讲现金流量及现金流量 图的绘制
5.1
现金流量的概念
5.2 现金流量的表示方法
现金流量图PPT
第一节 资金时间价值的基本概念
四、 等值和现值、终值
现值：把不同时间发生的收支金额折算成发生之 前同一基准时间的价值 。 时值：根据等值原理 工 计算的某一时间点资 程 基准时间 金的价值 经 济 求本利和 （求终值）
折现 （求现值）
与现值对应的一个概念是终值（或称期值、未来值）
第二节 资金时间价值复利计算的基本公式
F A 1 1 i 1 i
1 i 1 F A i
n
n 2
1 i
n 1
a1 1 q n sn 和上式 1 q
(1 i ) n 1 i
等额系列终值因子 Uniform Series Compound Amount Factor 缩写：[USCAF] 符号： [F/A,i,n]
二、 等额系列公式
F
工 程 经 济
0 1
2
3 A
n-1
n
P 每年年末发生同样资金A
第1年年初发生资金P 每年年末发生同样资金A 第n年年末发生资金F
第二节 资金时间价值复利计算的基本公式
二、 等额系列公式
1.等额系列终值公式 工 程 年金值A，求n年后的本利和（终值）F 经 现金流量图如下图所示 济
0 1 2 3 A
经济含义：已知一系列每年年末偿付或回收等额
n-1
n
F
F F1 F2 F3 Fn
A1 i
n 1
A1 i
n 2
A1 i A
第二节 资金时间价值复利计算的基本公式
二、 等额系列公式 1. 等额系列终值公式 工 程 经 济
n

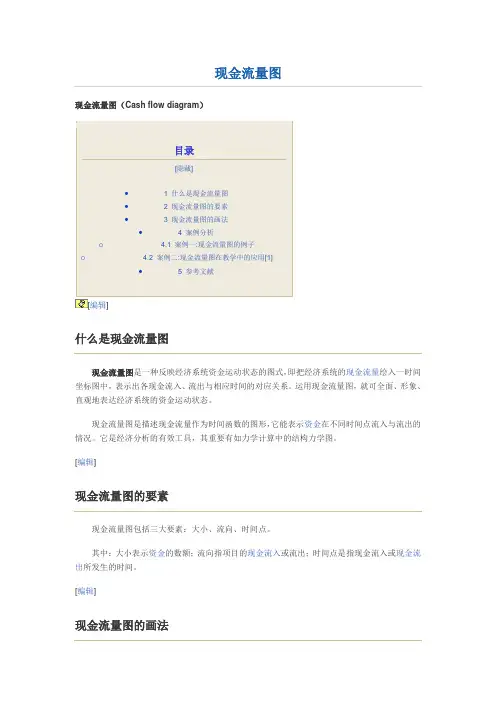

现金流量图cash flow diagram
现金流量图现金流量图（Cash flow diagram）目录[隐藏]• 1 什么是现金流量图• 2 现金流量图的要素• 3 现金流量图的画法• 4 案例分析o 4.1 案例一:现金流量图的例子o 4.2 案例二:现金流量图在教学中的应用[1]• 5 参考文献[编辑]什么是现金流量图现金流量图是一种反映经济系统资金运动状态的图式，即把经济系统的现金流量绘入一时间坐标图中，表示出各现金流入、流出与相应时间的对应关系。
运用现金流量图，就可全面、形象、直观地表达经济系统的资金运动状态。
现金流量图是描述现金流量作为时间函数的图形，它能表示资金在不同时间点流入与流出的情况。
它是经济分析的有效工具，其重要有如力学计算中的结构力学图。
[编辑]现金流量图的要素现金流量图包括三大要素：大小、流向、时间点。
其中：大小表示资金的数额；流向指项目的现金流入或流出；时间点是指现金流入或现金流出所发生的时间。
[编辑]现金流量图的画法1、横轴表示时间轴，将横轴分为n等份，注意第n-1期终点和第n期的始点是重合的。
每一等分代表一个时间单位，可以是年、半年、季、月或天。
2、与横轴垂直向下的箭头代表现金流出，与横轴垂直向上的箭头代表现金流入，箭头的长短与金额的大小成比例。
3、代表现金流量的箭头与时间轴的焦点即表示该现金流量发生的时间。
由此可知，要正确绘制现金流量图，必须把握好现金流量的三要素，即现金流量的大小、方向、时间点。
现金流量图与立脚点有关，从借款人角度出发和从贷款人角度出发所绘现金流量图不同。
[编辑]案例分析[编辑]案例一:现金流量图的例子说明：1、水平线是时间标度，时间的推移是自左向右，每一格代表一个时间单位（年、月、日）；时间长度称为期数。
2、垂直箭线表示现金流量：常见的向上——现金的流入，向下——现金的流出。
3、一般假定现金的支付都发生在每期期末。
4、现金流量图与立脚点有关。
注意：1、时间的连续性决定了坐标轴上的每一个时点既表示上一期期末也表示下一期期初，如第一年年末的时刻点同时也表示第二年年初。
演示文稿现金流量图及等值计算小专题课件
0 123
年
解：
1000
I=P[(1+i)n－1]
=1000[(1+10%)3－1]=331 元
例题 2.2自学
第28页，共63页。
2）一次支付现值计算公 式
… 0 1 2 3 n –1
F (已知）
n
P =？
P
F
(1
1 i)n
F
(P
/
F
,
i,
n)
（P/F,i,n）称为一次支付现值系 数
第6页，共63页。
2 产生
（1）随着时间推移而产生的增值（利息和投资收 益）；
（2）对（他人）放弃现期消费产生损失的补偿。
3 资金时间价值大小影响因素
（1）投资增值速度（投资收益率 ）； （2）通货膨胀、资金贬值；
（3）风险因素。
第7页，共63页。
2.2.2 利息与利率
1 利息和利率 （1）利息I：占用资金所付代价或放弃使用资金
偿还 年数 年初所欠金 年利息 年终所欠金 偿还本 年终付款总 方案 ⑴ 额 ⑵ ⑶=⑵×6% 额⑷=⑵+⑶ 金 ⑸ 额 ⑹
1
1000
60
1060
200
260
2
800
48
848
200
248
13
600
Hale Waihona Puke 440036
636
200
236
24
424
200
224
5
200
12
212
200
212
∑
180
1180
第24页，共63页。
0
60
(完整word版)现金流量图的绘制要点
现金流量图的绘制
一个项目的建设与运营，要经历一个项目周期，在项目寿命期内，各种现金流入和现金流出的数额和发生的时间都不尽相同，为了便于分析，通常采用表格形式表示特定系统在一段时间内发生的现金流量。
现金流量图是一种反映特定系统资金运动状态的图式，即把现金流量绘入一时间坐标图中，表示出各现金流入、流出与相应时间的对应关系，如图所示。
运用现金流量，就可全面、形象、直观地表达特定系统的资金运动状态。
现以上图为例说明现金流量图绘图方法和规则：
1）以横轴为时间轴，向右延伸表示时间的延续，轴线等分成若干间隔，每一间隔代表一个时间单位，通常是“年”（在特殊情况下也可以是季或半年等）。
时间轴上的点称为时点，通常表示的是该年年末的时点，同时也是下一年的年初。
零时点即为第一年开始之时点，代表“现值”的时点。
2）与横轴相连的垂直箭线代表不同时点的现金流量情况，垂直箭线的长度根据现金流量的大小按比例画出。
箭头向下表示现金流出；箭头向上表示现金流入。
在各箭线的上方（或下方）注明现金流量的数值。
总之，要正确绘制现金流量图，必须把握好现金流量的三要素，即：现金流量的大小（现金数额）、方向（现金流入或流出）和时点（现金流量发生的时间）。
图表详解如何编制现金流量表
图表详解如何编制现金流量表
现金流量表的编制方法有哪些？实际工作中，常用什么方法编制现金流量表？
现金流量表
现金流量表的编制方法
1.直接法
直接法：一般是以利润表中的营业收入为起点，调节与经营活动有关的项目的增减变动，然后计算出经营活动产生的现金流量。
2.间接法
间接法：将净利润调节为经营活动现金流量，实际上就是将按权责发生制原则确定的净利润调整为现金净流入，并剔除投资活动和筹资活动对现金流量的影响。
编制现金流量表的目的
是为财务报表使用者提供企业一定会计期间内现金和现金等价物流入和流出的信息，以便于财务报表使用者了解和评价企业获取现金和现金等价物的能力，并据以预测企业未来现金流量。
现金流量表概念架构
导致现金流量表发生变化的项目
三大活动对现金流量表产生的影响。
现金流量图
现金流量图什么是现金流量图现金流量图是一种反映经济系统资金运动状态的图式，即把经济系统的现金流量绘入一时刻坐标图中，表示出各现金流入、流出与相应时刻的对应关系。
运用现金流量图，就可全面、形象、直观地表达经济系统的资金运动状态。
现金流量图是描述现金流量作为时刻函数的图形，它能表示资金在不同时刻点流入与流出的情形。
它是经济分析的有效工具，其重要有如力学运算中的结构力学图。
现金流量图的要素现金流量图包括三大要素：大小、流向、时刻点。
其中：大小表示资金的数额；流向指项目的现金流入或流出；时刻点是指现金流入或现金流出所发生的时刻。
现金流量图的画法1、横轴表示时刻轴，将横轴分为n等份，注意第n-1期终点和第n期的始点是重合的。
每一等分代表一个时刻单位，能够是年、半年、季、月或天。
2、与横轴垂直向下的箭头代表现金流出，与横轴垂直向上的箭头代表现金流入，箭头的长短与金额的大小成比例。
3、代表现金流量的箭头与时刻轴的焦点即表示该现金流量发生的时刻。
由此可知，要正确绘制现金流量图，必须把握好现金流量的三要素，即现金流量的大小、方向、时刻点。
现金流量图与立脚点有关，从借款人角度动身和从贷款人角度动身所绘现金流量图不同。
案例分析案例一:现金流量图的例子说明：1、水平线是时刻标度，时刻的推移是自左向右，每一格代表一个时刻单位〔年、月、日〕；时刻长度称为期数。
2、垂直箭线表示现金流量：常见的向上——现金的流入，向下——现金的流出。
3、一样假定现金的支付都发生在每期期末。
4、现金流量图与立脚点有关。
注意：1、时刻的连续性决定了坐标轴上的每一个时点既表示上一期期末也表示下一期期初，如第一年年末的时刻点同时也表示第二年年初。
2、立脚点不同，画法刚好相反。
3、净现金流量 = 现金流入－现金流出4、现金流量只运算现金收支(包括现钞、转帐支票等凭证)，不运算项目内部的现金转移(如折旧等)。
应有明确的发生时点；必须实际发生〔如应收或应对账款就不是现金流量〕；不同的角度有不同的结果〔如税收，从企业角度是现金流出；从国家角度都不是〕。
工程经济要点
工程经济要点第一章工程经济分析的基本经济要素一、现金流量（一）现金流量的概念若将某工程项目作为一个系统，对该项目在整个寿命周期内所发生的费用和收益进行分析和计量，在某一时间上，将流出系统的实际支出（费用）称为现金流出，而将流入系统的实际收入（收益）称为现金流入，并把现金流入与现金流出的差额称为净现金流量。
现金流入、现金流出和净现金流量统称为现金流量。
（二）现金流量图的绘制把项目在项目周期内发生的现金流量，绘制在时间数轴上，就是现金流量图。
现金流量图是反映工程项目在整个寿命周期内，各年现金流入和现金流出的图解。
现金流量图的具体画法如下：1．画一条带有时间坐标的水平线，表示一个工程项目，每一格代表一个时时间单位（一般为年），时间的推移从左向右。
2．画与带有时间坐标水平线相垂直的箭线，表示现金流量。
其长短与收入或支出的数量基本成比例。
箭头表示现金流动的方向，箭头向上表示现金流入，箭头向下表示现金流出。
为了简化计算，一般假设投资在年初发生，其他经营费用或收益均在年末发生。
[例1]某工程项目预计初始投资1000万元，第3年开始投产后每年销售收入抵销经营成本后为300万元，第5年追加投资500万元，当年见效且每年销售收入抵销经营成本后为750万元，该项目的经济寿命约为10年，残值为100万元，试绘制该项目的现金流量图。
解：由题意可知，该项目整个寿命周期为10年。
初始投资1000万元发生在第一年的年初，第5年追加投资5 00万元（发生在年初）；其他费用或收益均发生在年末，其现金流量如图2－1所示。
750 750 750 750 750100 750 0 1 2 3 45 6 7 8 9 10 1000 500300 300年 单位：万元图2-1 现金流量图在投资决策中，现金流量是衡量各个备选方案经济效益的基础。
为了对各个备选方案的经济效益进行评价，必须对各种方案的现金流量进行科学预测。
二、投资（一）投资的基本概念与构成工程项目总投资是固定资产投资、固定资产投资方向调节税、建设期借款利息和流动资金之和。
工程经济分析-第二讲现金流量及现金流量图绘制
工程经济分析流量图的绘制2.12.2C目录O N T E N T S2.3第二讲现金流量及现金流量图的绘制2.4什么是现金流量？2.1现金流量的概念1.现金流量的定义若将某工程项目作为一个系统，对该项目在整个寿命周期内所发生的费用和收益进行分析和计量，在某一时间点上，将流出系统的实际支出（费用）称为现金流出，而将流入系统的实际收入（收益）称为现金流入，并把现金流入与现金流出的差额称为净现金流量。
现金流入、现金流出和净现金流量统称为现金流量。
2.1现金流量的概念2.基本概念1）现金流出：对一个系统而言，凡在某一时点上流出系统的资金或货币量，如投资、费用等。
2）现金流入：对一个系统而言，凡在某一时点上流入系统的资金或货币量，如销售收入等。
3）净现金流量＝现金流入－现金流出4）现金流量：各个时点上实际的资金流出或资金流入（现金流入、现金流出及净现金流量的统称）即指一项特定的经济系统在一定时期内（年、半年、季等）现金流入或现金流出或流入与流出数量的代数和。
2.1现金流量的概念投资2.2现金流量的表示方法现金流量的表示方法：1.现金流量表：用表格的形式描述不同时点上发生的各种现金流量的大小和方向。
2.2现金流量的表示方法2.现金流量图与横轴相连的垂直线，箭头向上表示现金流入，向下表示现金流出，长短为现金流量的大小，箭头处标明金额。
例1：某工程项目预计初始投资1000万元，第2年开始投产后每年销售收入抵销经营成本后为300万元，第5年追加投资500万元，当年见效且每年销售收入抵销经营成本后为750万元，该项目的经济寿命约为10年，残值为100万元，试绘制该项目的现金流量图。
解：由题意可知，该项目整个寿命周期为10年。
初始投资1000万元发生在第一年的年初，第5年追加投资500万元（发生在年初）；其他费用或收益均发生在年末，其现金流量如下图所示。
单位：万元例2：某工厂计划在2年之后投资建一车间，需金额P；从第3年末期的5年中，每年可获利A，年利率为10％，试绘制现金流量图。
一建《工程经济》考点现金流量图的绘制与例题
一建《工程经济》考点现金流量图的绘制与例题一建《工程经济》考点现金流量图的绘制与例题一级建造师考试报名时间为5-7月，为了帮助考生们更好、更有准备地参加考试，下面店铺为大家搜索整理了关于《工程经济》考点现金流量图的绘制与例题，欢迎参考练习，希望对大家备考有所帮助!现金流量图的绘制：(一)概念视角：技术方案--系统。
类别：CIt;COt;(CI-CO)t.(二)现金流量图的绘制★四个步骤：1.时间轴;2.确定方向(注意系统角度);3.数额大小;4.发生时点。
【12年单选、11、13年多选】★把握好现金流量的三要素，即：现金流量的大小、方向和作用点。
【10年多选】【2013考题·多选题】关于现金流量绘图规则的说法，正确的有()。
A.箭线长短要能适当体现各时点现金流量数值大小的差异B.箭线与时间轴的交点表示现金流量发生的时点C.横轴是时间轴，向右延伸表示时间的延续D.现金流量的性质对不同的人而言是相同的E.时间轴上的点通常表示该时间单位的'起始时点“正确答案”ABC“答案解析”本题考查的是现金流量图的绘制。
现金流量的性质对于不同的人来说是不同的，所以需要首先确定现金流量的分析主体，才能确定是现金流入或现金流出;时间轴上的点通常表示改时间单位的期末时点。
参见教材P5～6.【例题·多选题】已知折现率i>0，所给现金流量图表示()。
A.A1为现金流出B.A2发生在第3年年初C.A3发生在第3年年末D.A4的流量大于A3的流量E.若A2与A3流量相等，则A2与A3的价值相等“正确答案”ABC“答案解析”本题考查的是现金流量图的绘制。
一建《项目管理》考点：施工专业分包合同的内容一、专业工程承包单位的资质2001年7月1日起实行的、由建设部颁布的《建筑企业资质管理规定》，规定了专业承包序列企业的资质设二至三个等级，60各资质类别。
二、工程承包人(总承包单位)的主要责任和义务1.分包人对总包合同的了解：承包人应提供总包合同(有关承包工程的价格内容除外)供分包人查阅，分包人应全面了解总包合同的各项规定(有关承包工程的价格内容除外)。
工程经济学公选课2
的区间逐步分别计算。
五、还本付息方式的选择
• 1本利等额偿还方式（等额分付资本回收公 式）
• 特点：每期偿还的本金逐年增加，利息逐 年减少。银行等贷款机构中最常用的一种 还本付息方式，对银行而言，风险较小比 较适合投产后赢利能力逐渐增加的公司。
第二章 资金时间价值和资金等
值计算
• 现金流量图的绘制 • 现金流入：流入项目系统的资金（收益） • 现金流出：流出项目系统的资金（投资、经营成本、
税金等）
• 净现金流量：现金流入和现金流出的代数和 • 现金流量图的具体画法：1。画一条带有时间坐标的水
平线，表示一个工程项目，每一格代表一个时间单位 （一般为年），时间的推移从左向右。2。画与带有时 间坐标水平线相垂直的箭线，表示现金流量。其长短 与收入或支出的数量基本成比例。箭头表示现金流动 的方向，箭头向上表示现金流入，箭头向下表示现金 流出。
• 习题3：某企业拟从银行贷款，年利率为 6%，拟定一次贷款，分三期偿还。贷款后 第2年偿还10万元，第四年偿还20万元，第 六年偿还40万元。问该企业现从银行可贷 款多少万元。（画出现金流量图）
资金等值计算实例
• 习题4：一学生向银行贷款上学，年利率为5%， 上学期限为4年，并承诺毕业后6年内还清全部贷 款，预计每年偿还能力为5000元，问该学生上 学期间每年年初可从银行等额贷款多少？
• 复利--把上期末的本利和作为本期的本金，再 投入到资金流通过程中去继续增值，即本期计 息的本金是上期末的本利和，也就是通常所讲 的“利生利”。
• 公式：F=P(1+i)n
• 复利计算中常用现金流量表示符号作如下定义：
现金流量图表示方法
现⾦流量图的习惯表⽰⽅法是：
⽤带箭头的垂直线段代表现⾦流量，箭头向上表⽰现⾦流⼊，箭头向下表⽰现⾦流出。
以垂直线的长短来表⽰现⾦流量的绝对值⼤⼩，即现⾦流量越⼤，垂直线越长。
⽤⼀⽔平线表⽰时间，将该⽔平线划分为长短相同的间隔，每⼀间隔代表⼀个时间单位，即计息周期，它可以是年、半年、季、⽉等，通常为年。
划分了时间间隔后的⽔平线，表⽰⼀个从O开始到n结束的时间序列，在该线的左端，以0表⽰时间序列的起点，同时它也是第⼀个计息周期的起始点，依次向右延伸，从l到n分别代表各计息周期的终点。
《现金流量图》课件
通过现金流量图，企业可以分析库存对现金流的影响，从而 制定合理的库存管理策略。
03
CATALOGUE
现金流量表的编制与分析
现金流量表的编制
现金流量表的定义与作用
现金流量表是反映企业一定会计期间现金和现金等价物流入和流出的财务报表。
作用：帮助报表使用者了解和评价企业的获得现金和现金等价物的能力，并据以预 测企业未来现金流量。
现金流量表的构成
详细介绍现金流量表的各个组成部分 ，如经营活动现金流、投资活动现金 流和融资活动现金流等。
现金流量表的编制方法
现金流量表的分析指标
列举并解释常用的现金流量表分析指 标，如现金流比率、现金流量结构等 。
解释现金流量表的编制原理和具体操 作方法，包括直接法和间接法。
现金流量表的运用
评估企业的偿债能力
现金流量表的分析方法
结构分析法 流入流出分析法 财务比率分析法
通过计算和比较各项现金流入项目占现金流入总额的比 重，以及各项现金流出项目占现金流出总额的比重来分 析判断现金流入与流出的主要用途和来源。
主要关注经营活动现金流、投资活动现金流和筹资活动 现金流三大类现金流的流入、流出金额和净额。
通过计算各种财务比率指标来分析现金流入与流出的结 构、偿债能力、盈利能力和获现能力等。
分析投资活动现金流的效益，判断企业的投资效益和回报率是否符合预期。
现金流量表的分析内容
筹资活动现金流分析
分析筹资活动现金流的规模和结构，判断企业的 筹资渠道和筹资成本是否合理。
分析筹资活动现金流的偿债能力，判断企业的偿 债能力和偿债风险是否可控。
04
CATALOGUE
现金流量表的解读与运用
现金流量表的解读
现金流量图.
例3、项目在整个计算期内某时点所发生 的现金流入与现金流出之差成为（） A、现金流量 B、净现金存量 C、现金存量 D、净现金流量
例4、某工程项目第一年初投资100万，第二年投 资50万，第二年获利为30万，第三年上半年获利 50万，第三年下半年获利100万，哪个正确
比赛题目
年末 现金流入 现金流出 净现金流量
6000 -6000 0 0 -6000 0 1 2 3 1300 500 800 4 1900 700 1200 5 2500 900 1600 … … … … … n-1 n
2500 2900 900 900
1600 2000 … …
累计现金流量 -6000 -6000
第二章 现金流量
现金流量基本概念 现金流量表示方法 表示方法的应用
例题分析
一、基本概念
1.现金流出：相对某个系统，指在某一时点上流出系 统的资金或货币量，如投资、成本费用等。 用符号（CO）t表示 2.现金流入：相对一个系统，指在某一时点上流入系 统的资金或货币量，如销售收入等。 用符号（CI）t表示
一、基本概念
3.现金流量：指各个时点上实际发生的资金流出 或资金流入（现金流入、现金流出及净现金流量 的统称）
4.净现金流量 = 现金流入 - 现金流出 用（CI- CO ）t表示
现金流量的三要素：时点、大小、方向
二、现金流量的表示方法
1.现金流量表：用表格的形式描述不同时点上发 生的各种现金流量的大小和方向。
3、某建设项目建设期为一年，投资 1000万元，建成投产使用后每年收益 800万元，经营费用为500万元，使用 期为5年，试用现金流量图表示出来。
现金流量图cash flow diagram
现金流量图现金流量图〔Cashflowdiagram〕名目[隐躲]•1什么是现金流量图•2现金流量图的要素•3现金流量图的画法•4案例分析o 4.1案例一:现金流量图的例子o 4.2案例二:现金流量图在教学中的应用[1]•5参考文献[编辑]什么是现金流量图现金流量图是一种反映经济系统资金运动状态的图式，即把经济系统的现金流量绘进一时刻坐标图中，表示出各现金流进、流出与相应时刻的对应关系。
运用现金流量图，就可全面、形象、直瞧地表达经济系统的资金运动状态。
现金流量图是描述现金流量作为时刻函数的图形，它能表示资金在不同时刻点流进与流出的情况。
它是经济分析的有效工具，其重要有如力学计算中的结构力学图。
[编辑]现金流量图的要素现金流量图包括三大要素：大小、流向、时刻点。
其中：大小表示资金的数额；流向指工程的现金流进或流出；时刻点是指现金流进或现金流出所发生的时刻。
[编辑]现金流量图的画法1、横轴表示时刻轴，将横轴分为n等份，注重第n-1期终点和第n期的始点是重合的。
每一等分代表一个时刻单位，能够是年、半年、季、月或天。
2、与横轴垂直向下的箭头代表现金流出，与横轴垂直向上的箭头代表现金流进，箭头的长短与金额的大小成比例。
3、代表现金流量的箭头与时刻轴的焦点即表示该现金流量发生的时刻。
由此可知，要正确绘制现金流量图，必须把握好现金流量的三要素，即现金流量的大小、方向、时刻点。
现金流量图与立足点有关，从借款人角度动身和从贷款人角度动身所绘现金流量图不同。
[编辑]案例分析[编辑]案例一:现金流量图的例子讲明：1、水平线是时刻标度，时刻的推移是自左向右，每一格代表一个时刻单位〔年、月、日〕；时刻长度称为期数。
2、垂直箭线表示现金流量：常见的向上——现金的流进，向下——现金的流出。
3、一般假定现金的支付都发生在每期期末。
4、现金流量图与立足点有关。
注重：1、时刻的连续性决定了坐标轴上的每一个时点既表示上一期期末也表示下一期期初，如第一年年末的时刻点同时也表示第二年年初。
2009年一级建造师工程经济：现金流量图的绘制(1)
2009年一级建造师工程经济：现金流量图的绘制⑴1Z1O1012掌握现金流量图的绘制一、现金流量的概念在考察对象整个期间各时点I•上实际发生的资金流出或资金流人称为现金流量其中:流出系统的资金称为现金流出,用符号(C())i•表示流人系统的资金称为现金流入,用符号(CI)t表示现金流入与现金流出之差称为净现金流量，用符号(CI-CO)i 表示。
二、现金流量图的绘制现金流量的三要素：①现金流量的大小(现金流量数额)②方向(现金流入或现金流出)③作用点(现金流量发生的时间点)1Z101013掌握等值的计算不同时期、不同数额但其“价值等效”的资金称为等值，又叫等效值。
一、一次支付的终值和现值计算一次支付又称整存整付，是指所分析系统的现金流量，论是流人或是流出，分别在各时点上只发生一次，如图所示。
n计息的期数P现值（即现在的资金价值或本金），资金发生在（或折算为）某一特定时间序列起点时的价值F终值（即n期末的资金值或本利和），资金发生在（或折算为）某一特定时间序列终点的价值（一）终值计算（已知P求巧一次支付n年末终值（即本利和）F的计算公式为：F=P（l+i）n式中（l+i）n称之为一次支付终值系数，用（F/P,i,n）表示，又可写成：F二P（F/P,i,n）。
例：某人借款10000元，年复利率匸10%，试问5年末连本带利一次需偿还若干？解：按上式计算得：F=P（l+i）n =10000X（l + 10%）5=16105.1 元（二）现值计算（已知F求P）p=F（l+i）-n式中（l+i）-n称为一次支付现值系数，用符号（P/F,i, n）表示。
式又可写成:F二P（F/P,i,n）。
也可叫折现系数或贴现系数。
例某人希望5年末有10000元资金，年复利率i二10%，试问现在需一次存款多少?解：由上式得：p=F(l+i)-n= 10000 X(l + 10%)-5=6209 元从上可以看出：现值系数与终值系数是互为倒数二、等额支付系列的终值、现值、资金回收和偿债基金计算等额支付系列现金流量如图A年金,发生在(或折算为)某一特定时间序列各计息期末(不包括零期)的等额资金序列的价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现金流量图的绘制
一个项目的建设与运营，要经历一个项目周期，在项目寿命期内，各种现金流入和现金流出的数额和发生的时间都不尽相同，为了便于分析，通常采用表格形式表示特定系统在一段时间内发生的现金流量。
现金流量图是一种反映特定系统资金运动状态的图式，即把现金流量绘入一时间坐标图中，表示出各现金流入、流出与相应时间的对应关系，如图所示。
运用现金流量，就可全面、形象、直观地表达特定系统的资金运动状态。
现以上图为例说明现金流量图绘图方法和规则：
1）以横轴为时间轴，向右延伸表示时间的延续，轴线等分成若干间隔，每一间隔代表一个时间单位，通常是“年”（在特殊情况下也可以是季或半年等）。
时间轴上的点称为时点，通常表示的是该年年末的时点，同时也是下一年的年初。
零时点即为第一年开始之时点，代表“现值”的时点。
2）与横轴相连的垂直箭线代表不同时点的现金流量情况，垂直箭线的长度根据现金流量的大小按比例画出。
箭头向下表示现金流出；箭头向上表示现金流入。
在各箭线的上方（或下方）注明现金流量的数值。
总之，要正确绘制现金流量图，必须把握好现金流量的三要素，即：现金流量的大小（现金数额）、方向（现金流入或流出）和时点（现金流量发生的时间）。
