(整理)角钢槽钢的详细参数

精品文档
精品文档

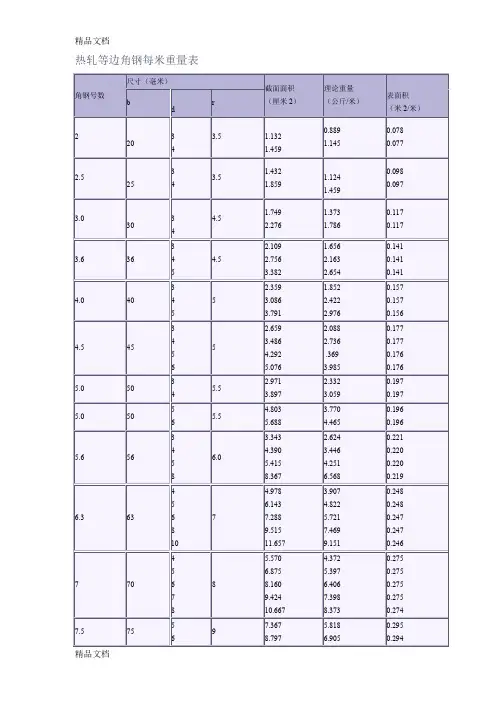

角钢 B 为本词条添加义项名 ? 截面形状主要为直角形的型钢。可分为等边角钢和不等边角钢。 基本信息 中文名称 角钢 俗称 角铁 外形 两边互相垂直成角形的长条钢材
分类 等边角钢和不等边角钢 材质 碳素结构钢 原料钢坯 低碳方钢坯 目录 展开 1 种类规格 2 进口出口 3 外观质量 4 化学成分 5 规格标准 6 机械性能 7 理论重量 1 种类规格 主要分为等边角钢和不等边角钢两类，其中不等边角钢又可分为不等边等厚及不等边不等厚 两种。 角钢的规格用边长和边厚的尺寸表示。目前国产角钢规格为 2—20 号，以边长的厘米数为号 数，同一号角钢常有 2—7 种不同的边厚。进口角钢标明两边的实际尺寸及边厚并注明相关 标准。一般边长 12.5cm 以上的为大型角钢，12.5cm—5cm 之间的为中型角钢，边长 5cm 以 下的为小型角钢。 进出口角钢的定货一般以使用中所要求的规格为主，其钢号为相应的碳结钢钢号。也即角钢 除了规格号之外，没有特定的成分和性能系列。角钢 角钢 角钢的交货长度分定尺、倍尺两种，国产角钢的定尺选择范围根据规格号的不同有 3—9m、 4—12m、4—19m、6—19m 四个范围。日本产角钢的长度选择范围为 6—15m。 不等边角钢的截面高度按不等边角钢的长边宽来计算。指断面为角形且两边长不相等的钢材。 是角钢中的一种。其边长由 25mm×16mm～200mm×l25mm。由热轧轧机轧制而成。一般 的不等边角钢规格为；∠50*32--∠200*125 厚度为 4-18mm 不等边角钢广泛应用于各种金属结构、桥梁、机械制造与造船业、各种建筑结构和工程结构， 如房梁、桥梁、输电塔、起重运输机械、船舶、工业炉、反应塔、容器架以及仓库等 2 进口出口
精品文档
精品文档
8# 80 43 5.0 10.248 8.045 10# 100 48 5.3 12.748 10.007 12# 120 53 5.5 12.059 12.6 126 53 5.5 15.692 12.319 14#a140 58 6.0 18.516 14.535 14#b 140 60 8 21.316 16.733 16#a160 63 6.5 21.962 17.24 16#b 160 65 8.5 25.162 19.752 18#a180 68 7 25.699 20.174 18#b 180 70 9 29.299 23 20#a200 73 7 28.837 22.637 20#b 200 75 9 32.837 25.777 22#a220 77 7 31.846 24.999 22#b 220 79 9 36.246 28.453 25#a250 78 7 34.917 27.41 25#b 250 80 9 39.917 31.335 25#c250 82 11 44.917 35.26 28#a280 82 7.5 40.034 31.427 28#b 280 84 9.5 45.634 35.832 28#c280 86 11.5 51.234 40.219 30#a300 85 7.5 34.463 30#b 300 87 9.5 39.173 30#c300 89 11.5 43.883 32#a320 88 8 48.513 38.083 32#b 320 90 10 54.913 43.107 32#c320 92 12 61.313 48.131 36#a360 96 9 60.910 47.814 36#b 360 98 11 68.110 53.466 36#c360 100 13 75.310 59.118 40#a400 100 10.5 75.068 58.928 40#b 400 102 12.5 83.068 65.208 40#c400 104 14.5 71.48810 允许偏差(mm)型号 5 6.3 6.5 8 10 12 12.6 14 16 18 高度 h ±1.5 ±2.0 ±2.0 ±3.0 ±3.0 腿宽 b ±1.5 ±2.0 ±2.5 ±3.0 ±3.5 腰厚 d ±0.4 ±0.5 ±0.6 ±0.7 ±0.8 弯腰挠度不应超过 0.15d 通常长度 5 ～12m 5 ～19m 6 ～19m 词条图
精பைடு நூலகம்文档
精品文档
原因 槽钢剪切工艺优化 1 该机组的设计能力为 20 万 t/a，但现在的产量达到了 60 万 t/a，冷床区生产能力不足的问题 很突出，与生产角钢相比，槽钢的冷却速度较慢，从而造成剪切时槽钢温度较高，极易出现 塌肩、毛刺、撕裂等缺陷，并且对剪刃寿命的影响较大。2、剪刃设计原因槽钢剪刃设计的 基本依据是槽钢成品孔型形状，如图 1 所示(以 100#槽钢为例)。这种设计在剪切过程中易出 现以下问题：一是槽钢两肩部与其他部分相比，相对较厚，所需剪切力也较大，剪刃磨损较 快，剪刃使用一段时间后。这一部分相对磨损量大，致使肩部间隙较大，易出现塌肩现象； 二是槽钢两腿与腰部处相比，由于剪切角度的影响，当剪刃磨损后，在剪切两腿时，剪切量 变小，腿部剪切由通常的剪断变成了撕断，槽钢腿端面极易出现毛刺；三是上、下剪刃腿部 斜度与槽钢成品孔型基本一致，这样在剪切时腿部基本同时受力，剪切力较大，剪刃磨损较 快，一方面腿端剪切压痕严重，另一方面剪刃老化后，极易出现槽钢剪切部分撕裂、毛刺较 多的现象。后两点是影响槽钢剪切质量的主要原因。 7.2 改进措施 针对上述 3 个问题，分别采取了相应措施。1、针对冷床冷却速度慢的问题，在冷床区增加 了水雾风机来提高冷床区的冷却速度，又在剪机前一个倍尺处增加了一组水雾喷头，降低槽 钢剪切部分的温度，从而避免了因钢温高而造成的剪切缺陷。 槽钢剪切工艺优化 2 2、针对槽钢剪刃设计存在的问题，结合生产实际情况，将剪刃设计为图 2 所示的形状(以 100#槽钢为例)。上剪刃宽度由 100mm 改为 99mm，减少上剪刃在左右方向的间隙，改善槽 钢两角部的剪切质量；下剪刃两角部圆弧尺寸由 R8mm 改为 R7mm，提高两角部的剪切重叠 量，改善槽钢肩部剪切质量；下剪刃上边宽度由 79mm 改为 80mm，下边宽度由 97mm 改 为 94mm，使下剪刃腿端斜度小于槽钢成品孔型斜度，这样在腿部剪切时，腿部上、下方向 上不会同时受力，从而减少剪切力，改善剪切质量。3、通过对各规格槽钢实际剪切质量和 剪切间隙进行数据回归分析，制定了每种规格的剪切间隙规范，具体为：63#槽钢为 0.20～ 0.30mm、80#槽钢为 0.20～0.35mm、100#槽钢为 0.25～0.35mm，120#槽钢为 0.25～0.40mm， 并做出厚度为 0.20～1.00mm 的不同垫片。每次更换剪刃时，先测量间隙，再选择相应的垫 片，确保剪切间隙控制在工艺要求范围内。 8 进出口情况 我国槽钢的进口量大于出口量。分单纯性进口及随同成套工程引进进口等两个渠道。近年我 国沿海几大港口（大连、天津、秦皇岛、连云港等）在新建、扩建油、煤、粮等大宗进出口 商品自动装卸工程中，随着主体设备引进的同时，大型槽钢的进口量也在增加。主要生产国 家和地区为日本、俄罗斯、西欧。 9 外观要求 槽钢的表面质量及几何形状的允许偏差在标准中有具体规定。一般要求表面不得存在用上有 害的缺陷，不得有显著的扭转，规定槽钢波浪弯（镰刀弯）的允许值及各规格槽钢面形状的 有关参数（h ，b ，d ，t 等）的数值、允差值。槽钢几何形状不正确的主要表现是：角、 腿扩及腿并等。 10 规格 高度 腿宽 腰厚 截面面积（cm²） 理重 5# 50 37 4.5 6.928 5.438 6.3# 63 40 4.8 8.451 6.634 6.5# 65 40 4.3 6.709
10 本词条 无基本信息模块, 欢迎各位 编辑词条，额外获取 10 个积分。 目录 展开 1 简要介绍 槽钢是截面为凹槽形的长条钢材。其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如 120*53*5，表示腰高为 120 毫米，腿宽为 53 毫米，腰厚为 5 毫米的槽钢，或称 12#槽钢。 腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加 a b c 予以区别，如 25a# 25b# 25c#等。 1.1 英文释译 Channel Steel 槽钢 槽钢 2 分类用途 槽钢分普通槽钢和轻型槽钢。热轧普通槽钢的规格为 5-40#。槽钢 槽钢 经供需双方协议供应的热轧变通槽钢规格为 6.5-30#。 槽钢主要用于建筑结构、车辆制造和其它工业结构，槽钢还常常和工字钢配合使用。 槽钢按形状又可分为 4 种：冷弯等边槽钢、冷弯不等边槽钢、冷弯内卷边槽钢、冷弯外卷边 槽钢 依照钢结构的理论来说，应该是槽钢翼板受力，就是说槽钢应该立着，而不是趴着。 3 主要产地 我国主要是首钢、包钢、莱钢、武钢、马钢、新钢、萍钢、保定普瑞钢铁等几家钢厂生产。 4 执行标准 单位：kg/m、mm 规格 高度 腿宽 腰厚 理重 5# 50 37 4.5 5.438 6.3# 63 40 4.8 6.634 8# 80 43 5.0 8.045 10# 100 48 5.3 10.007 12# 120 53 5.5 12.059 12.6 126 53 5.5 12.319 14#a140 58 6.0 14.535 14#b 140 60 8 16.733 16#a160 63 6.5 17.24 16#b 160 65 8.5 19.752 18#a180 68 7 20.174 18#b 180 70 9 23 20#a200 73 7 22.637
精品文档
槽钢 B 为本词条添加义项名 ? 槽钢是截面为凹槽形的长条钢材。其规格表示方法：如 120*53*5，表示腰高为 120 毫米， 腿宽为 53 毫米的槽钢，腰厚为 5 毫米的槽钢，或称 12#槽钢。腰高相同的槽钢，如有几种 不同的腿宽和腰厚也需在型号右边加 a b c 予以区别，如 25a# 25b# 25c#等。
精品文档
精品文档
20#b 200 75 9 25.777 22#a220 77 7 24.999 22#b 220 79 9 28.453 25#a250 78 7 27.41 25#b 250 80 9 31.335 25#c250 82 11 35.26 28#a280 82 7.5 31.427 28#b 280 84 9.5 35.832 28#c280 86 11 40.219 30#a300 85 7.5 34.463 30#b 300 87 9.5 39.173 30#c300 89 11.5 43.883 32#a320 88 8 38.083 32#b 320 90 10 43.107 32#c320 92 12 48.131 36#a360 96 9 47.814 36#b 360 98 11 53.466 36#c360 100 13 59.118 40#a400 100 10 58.928 40#b 400 102 12.5 65.208 40#c400 104 14.5 71.488 5 编号 ①用国际化学元素符号和本国的符号来表示化学成份，用阿拉伯字母来表示成份含量：如： 中国、俄国 12CrNi3A②用固定位数数字来表示钢类系列或数字；如：美国、日本、300 系、 400 系、200 系；③用拉丁字母和顺序组成序号，只表示用途。 6 规格设定 槽钢的规格主要用高度（h ）、腿宽（b ）、腰厚度（d ）等尺寸来 槽钢(3 张)表示，目 前国产槽钢规格从 5 ―40 号，即相应的高度为 5 ―40cm 。在相同的高度下，轻型槽钢比 普通槽钢的腿窄、腰薄、重量轻。18 ―40 号为大型槽钢，5 ―16 号槽钢为中型槽钢。进 口槽钢标明实际规格尺寸及相关标准。槽钢的进出口定货一般是在确定相应的碳结钢（或低 合金钢）钢号后，以使用中所要求的规格为主。除了规格号以外，槽钢没有特定的成分和性 能系列。槽钢的交货长度分定尺、倍尺二种，并在相应的标准中规定允差值。国产槽钢的长 度选择范围根据规格号不同分为 5 ―12m 、5 ―19m 、6 ―19m 三种。进口槽钢的长度 选择范围一般为 6 ―15m 。 7 剪切工艺优化 7.1 存在问题及分析 安阳钢铁股份有限公司第一轧钢厂中 400mm 机组是以生产中号角钢和槽钢为主的型材机组， 年产量 65 万吨，其中槽钢产品规格为 638～1208，产量约占总产量的 25%。成品槽钢的分 段作业采用 1 台 400t 冷剪机进行。槽钢剪切质量对后续工艺，特别是焊接质量影响较大， 若剪切断口处存在塌肩、毛刺、撕裂、切斜等缺陷，则会使槽钢对接时存在较大缝隙，影响 焊接质量，特别是强度指标，从而造成较大的安全隐患。安钢垂 400mm 机组随生产节奏和 产量的提高，上述剪切缺陷越来越突出，剪切质量内控达标率仅为 94.2%。而且剪刃的使用 寿命越来越短，平均每班更换一次，造成生产成本和职工劳动强度增加。针对这些问题，从 工艺、技术和操作上进行了认真分析，并提出了相应改进措施，取得了较好效果。1、工艺
