《地下工程施工技术》7顶管法施工(4)
顶管工程施工方案及方法

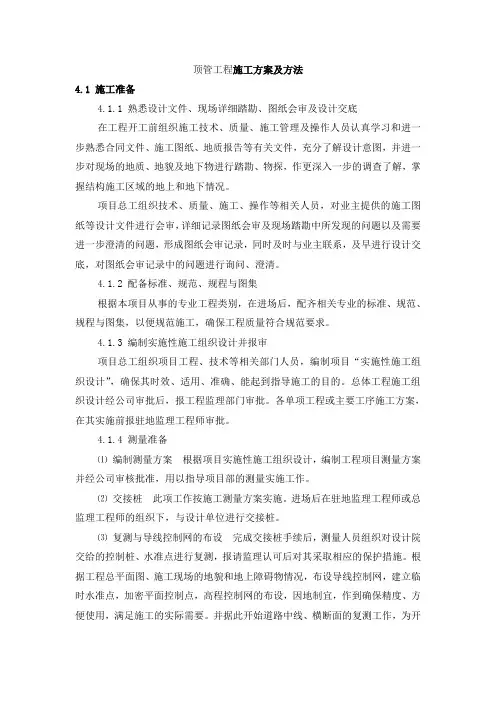

顶管工程施工方案及方法4.1 施工准备4.1.1 熟悉设计文件、现场详细踏勘、图纸会审及设计交底在工程开工前组织施工技术、质量、施工管理及操作人员认真学习和进一步熟悉合同文件、施工图纸、地质报告等有关文件，充分了解设计意图，并进一步对现场的地质、地貌及地下物进行踏勘、物探，作更深入一步的调查了解，掌握结构施工区域的地上和地下情况。
项目总工组织技术、质量、施工、操作等相关人员，对业主提供的施工图纸等设计文件进行会审，详细记录图纸会审及现场踏勘中所发现的问题以及需要进一步澄清的问题，形成图纸会审记录，同时及时与业主联系，及早进行设计交底，对图纸会审记录中的问题进行询问、澄清。
4.1.2 配备标准、规范、规程与图集根据本项目从事的专业工程类别，在进场后，配齐相关专业的标准、规范、规程与图集，以便规范施工，确保工程质量符合规范要求。
4.1.3 编制实施性施工组织设计并报审项目总工组织项目工程、技术等相关部门人员，编制项目“实施性施工组织设计”，确保其时效、适用、准确、能起到指导施工的目的。
总体工程施工组织设计经公司审批后，报工程监理部门审批。
各单项工程或主要工序施工方案，在其实施前报驻地监理工程师审批。
4.1.4 测量准备⑴编制测量方案根据项目实施性施工组织设计，编制工程项目测量方案并经公司审核批准，用以指导项目部的测量实施工作。
⑵交接桩此项工作按施工测量方案实施。
进场后在驻地监理工程师或总监理工程师的组织下，与设计单位进行交接桩。
⑶复测与导线控制网的布设完成交接桩手续后，测量人员组织对设计院交给的控制桩、水准点进行复测，报请监理认可后对其采取相应的保护措施。
根据工程总平面图、施工现场的地貌和地上障碍物情况，布设导线控制网，建立临时水准点，加密平面控制点，高程控制网的布设，因地制宜，作到确保精度、方便使用，满足施工的实际需要。
并据此开始道路中线、横断面的复测工作，为开工做好准备。
⑷本工程所包含项目工程各工序施工前，必须进行实测放线，并将其成果报驻地监理工程师批准后方可实施。
顶管法施工
土。当第一节管全部顶入土层后，接着将第二节管接在后面继 续顶进。只要千斤顶的顶力足以克服顶管时产生的阻力，整个 顶进过程就可循环重复。
顶管施工示意图
一.顶管施工方法分类 二.顶管施工设备 三.顶管工作坑及其附属设施 四.顶管法和盾构法主要异同点
顶管施工的多种分类方法分别从不同侧面强调了该方法在某 一方面的特征。 （一）按顶管管径大小划分 （二）按施工顶管的埋深划分 （三）按施工顶管的管节材料划分 （四）按顶进管道轨迹的曲直划分 （五）按一次顶进长度划分 （六）按顶管的目的及组合形式划分 （七）按顶管机的作业形式划分
（2）盾构法施工的盾构千斤顶布置在盾构机的支撑环外沿， 而顶管法施工的主顶进装置布置在工作井内，如果顶力不足 要加设中继间。
（3）盾构千斤顶活塞的前端必须安装顶块，顶块必须采用 球面接头，在顶块与管片的接触面上安装橡胶或柔性材料的 垫板。顶管法的主顶千斤顶的行程长短不能一次将管节顶到 位时，必须在千斤顶缩回后在中间加垫块或几块顶铁。O型 顶铁是使主顶千斤顶的推力可以较均匀地加到所顶管道的周 边；U型顶铁是为了弥补千斤顶行程不足而用。
1.工作坑布置
（工作坑或基坑），按其作用分为顶进井（始发井）
和接收井两种。顶进井是安放所有顶进设备的场所，也是顶 管掘进机的始发场所，是承受主顶油缸推力的反作用力的构 筑物，供工具管出洞、下管节、挖掘土砂的运出、材料设备 的吊装、操纵人员的上下等使用。在顶进井内，布置主顶千 斤顶、顶铁、基坑导轨、洞口止水圈以及照明装置和井内排 水设备等。在顶进井的地面上，布置行车或其他类型的起吊 运输设备。接收井是接收顶管机或工具管的场所，与工作井 相比，接收井布置比较简单。
1
2
3
4
5
6
7
专业顶管工程施工(3篇)
第1篇一、顶管工程施工原理顶管法施工是利用顶管机在地下将管道按设计要求推进，实现管道铺设的一种施工方法。
顶管机在工作井内组装，通过液压系统提供推力，将管道一节一节地顶进至接收井。
顶管法施工适用于地下管道、隧道、电缆等工程。
二、顶管工程施工工艺流程1. 工程准备：熟悉图纸，了解顶进管道的实际长度、埋深、管道的设计要求和结构要求，掌握穿越段地质情况。
办理相关手续，收集现场工程资料，配备相关设备、材料及辅助设施。
2. 测量放线：在工作井后座位置设置测量机座，测量基座由地面引入地下，将激光经纬仪放置在其上调平后，使激光经纬仪发射的激光沿着顶进方向水平射出，打在工具头的测量靶位上，通过望远镜读出工具头的偏差。
每隔0.5m记录一次。
3. 工作井施工：根据现场情况，结合施工单位常规顶管工作井结构，逆作井施工。
工作井施工完成后，进行基坑支护。
4. 顶管设备安装：在工作井内安装液压千斤顶、顶管机等设备，接好照明、油管等管线。
5. 洞口人工开挖：在顶管机前方进行人工开挖，确保顶管机顺利进入。
6. 管道顶进：启动液压系统，通过液压千斤顶提供推力，将管道一节一节地顶进至接收井。
在顶进过程中，通过激光经纬仪测量顶管方向，边顶进边排土边调整，直至将管道顶至目标坑内。
7. 管道贯通检查：管道顶进完成后，进行管道贯通检查，确保管道铺设质量。
8. 检查井砌筑及回填：在接收井处进行检查井砌筑，回填土方。
三、注意事项1. 地质条件：了解穿越段地质情况，确保顶管施工顺利进行。
2. 施工安全：做好施工现场安全管理，确保施工人员安全。
3. 环境保护：做好施工现场环境保护，防止扬尘污染。
4. 施工精度：严格控制顶管方向、管道铺设质量，确保工程满足设计要求。
5. 施工进度：合理安排施工计划，确保工程按期完成。
总之，顶管工程施工是一种高效、环保的地下管道铺设技术。
在施工过程中，要严格按照施工工艺流程进行操作，确保工程质量和施工安全。
第2篇一、顶管工程施工原理顶管工程施工原理是在管道的沿线按设计的方案设置工作井或坑，工作井或坑内设置坚固的后座，吊进液压千斤顶以及要顶进的混凝土管，接好照明、油管等管线，然后用液压千斤顶缓慢顶进，通过人工开挖方式，将混凝土管顶进。
顶管法施工原理解析
顶管法施工原理解析1. 引言顶管法施工是一种地下工程施工方法，通常用于建设城市地铁、隧道和管线等项目。
它依靠推动管道进入地下，从而避免了开挖地面和破坏周围环境的问题。
本文将对顶管法施工的原理进行解析，并探讨其在地下工程中的应用。
2. 顶管法施工的基本原理顶管法施工的基本原理是通过推力将管道推入地下，而不需要进行开挖。
这种方式适用于相对较小直径的管道，通常不超过3米。
顶管法施工主要包括以下几个步骤：2.1 预留井口：在施工区域的两端预留井口，用于管道的出入口和施工人员的进出。
2.2 钢管准备：根据工程需要选择合适的钢管，并进行井下预制。
2.3 推管机准备：选用适当的推管机械设备，并进行调试和测试。
2.4 定位导向：在推进口处进行导向装置和定位装置的安装，以确保推管方向的准确性。
2.5 推管施工：将推管机放入井口，并通过推力将管道逐渐推进至目标位置。
2.6 推出管道：一旦推管到位，将管道固定住，并将推管机械从井口中取出。
3. 顶管法施工的优势和应用顶管法施工具有以下几个优势，使得它成为一种广泛应用于地下工程中的施工方法：3.1 环境友好：相比于传统的地面开挖施工，顶管法施工减少地表破坏和噪音污染。
3.2 施工效率高：顶管法施工速度快，可以在较短的时间内完成施工任务。
3.3 成本节约：相对于传统的地面开挖方法，顶管法施工可以节约施工成本和人力资源。
顶管法施工在城市地铁、隧道和管线建设等领域有广泛应用。
它可以用于修建地铁隧道、给水管线、污水管道等。
在环境敏感区域或城市密集区域使用顶管法施工，可以降低对周围居民生活的影响。
4. 对顶管法施工的观点和理解我认为顶管法施工是一种非常有效和可行的地下工程施工方法。
它通过推动管道进入地下，可以避免开挖地面的破坏，保护周围环境。
顶管法施工速度快，可以在较短的时间内完成工程，节约了施工成本和人力资源。
然而，顶管法施工也存在一些挑战和限制。
对推管机械设备和操作人员的要求较高，需要有专业的技术和经验。
顶管施工详解
一、真空泵抽水系统
• 井点排水要求降低的水位不大，不超过数米，所排水 量一般较小，因此常采用真空系统抽水。 • 采用真空泵的井点称为轻型井点，轻型井点降水深度 一般不超过6m。
二、水射泵抽水系统
• 有自来水的地方，可用水射泵形成真空，称为喷射井 点。水射泵造成的真空度较高，降水深度可达8m。 • 在管道施工中，井点常沿沟槽排列成行，用总管连接， 总管通真空系统。
施工预算
施工说明 编制 施工 组织 设计
工程性质、范围、工期； 施工方法和进度； 施工材料和机具设备； 确保工程质量和安全施工的技 术措施； 劳动力安排； 施工用地安排； 雨季、冬季、汛期的施工措施。
施工总平面图、施工分段图、 施工工艺图 总进度计划表、材料供应计划 表、机具设备供应计划表、劳 动力安排计划表。
送水、排泥泵
挤压式
挤压切土：凭借机头的挤压口，将机头顶入土中，一 段土体被挤进顶管机头，然后用钢丝绳沿挤压口内缘切 断土体，落在出土车或运土机上，运至工作坑。
挤压切土法
机械切土法
机械切土： 机头设有刀盘而 进行机械切土， 边切土边顶进， 切削下来的土， 用输送机运至 工作坑。
2、 管节顶进方向控制
施工设计图 施工计划表
施工预算
预算编制说明、分类工程量计 算清单、工程预算
初步验收 竣 工 验 收 竣工终验
由施工单位组织，邀请 有关工程建设单位、工程设 计单位、监理单位、质量管 理部门和工程接管单位参加
建设单位组织，必须对 工程竣工技术资料进行详细 验收
前期阶段文件
工程项目的有关请示、批复、 批准文件、立项报告、可研 报告、初设报告及其批复、 工程概况、施工合同、规划 许可证、工程地质勘查报告、 设计计算书 工程开工及竣工申请报告、 施工组织设计、工程预算清 单、交领桩记录、工程控制 点及施工基准线放样、复核 记录、工程质量检查文件。 施工材料质量保证文件、设 计变更依据性文件、监理工 作文件 工程竣工报告、各专业竣工 验收鉴定证书、工程质量保 修书、工程决算、施工总结、 全套施工图
(完整word版)《地下工程施工技术》考试重点
地下工程施工技术一填空（28）二名词解释（12）三简答（36）四论述（24）绪论◆地下建筑工程施工特点（1）工程深埋地下, 工程地质和水文地质条件对地下建筑施工的成败起着重要作用（2）地下工程施工作业空间小, 工序交叉多, 施工干扰较大, 管理水平、合理组织很重要（3）地下工程深埋地下, 一旦建成难以更改, 要求一次达标, 不留后患◆（4）地下工程施工基本不受外界气候影响, 但施工劳动条件差, 安全问题比较突出◆地下工程的特点（1）工程受力特点不同、（2）工程材料特性不确定性、（3）工程荷载的不确定性、（4）破坏模式的不确定性、（5）地下工程设计施工信息的不充分性与模糊性◆新奥法及其原则新奥法特点是采用光面爆破；以锚喷作一次支护, 必要时加钢拱支架；根据围岩地压及变形实测数据, 再合理进行二次支护；对软岩强调封底。
原则: “少扰动、早喷锚、快封闭、勤测量”。
具体：（1）充分保护围岩, 减少对围岩的扰动。
（2）充分发挥围岩的自承能力。
（3）尽快使支护结构闭合。
◆（4）加强监测, 根据监测数据指导施工。
◆为何对地下围岩分类（意义）地下工程是开凿在岩石或土层中构筑物, 为了合理选择地下工程的开挖方法和支护方式, 正确地进行工程设计和布局, 保证地下工程的施工及运营安全, 必须对地下工程中的岩石强度及围岩稳定性进行分类, 以便对岩土体稳定性进行评价时提供一种客观而统一的比较手段和衡量标准。
第二章水平岩石巷道全断面一次开挖法施工, 适用条件、特点；定义：全断面一次开挖法施工是按整个设计掘进断面一次向前挖掘推进的施工方法。
采用爆破法时, 是在工作面的全部垂直面上打眼, 然后同时爆破, 使整个工作面推进一个进尺。
适用条件: 该法主要用于围岩稳定、坚硬、完整、开挖后不需临时支护的Ⅰ～Ⅱ类围岩的石质巷（隧）道以及高度不超过5m、断面不超过30m2的中小型断面巷道。
特点：优点: 最大限度地利用洞内作业空间, 工作面宽敞, 能使用大型高效设备, 加快施工进度；断面一次开挖, 施工组织与管理比较简单；能较好地发挥深孔爆破的优越性；通风、运输、排水等辅助工作及各种管线铺设工作均较便利。
地下顶管施工方案(3篇)
第1篇本项目为地下顶管施工项目，位于某城市某道路下，道路宽度为30米，地下水位较深，地质条件复杂。
顶管施工段长度为300米，管径为DN1000mm，采用非开挖技术进行施工。
二、施工准备1. 施工组织（1）成立地下顶管施工项目组，负责项目的组织、协调、实施等工作。
（2）配备必要的施工人员、机械设备和施工材料。
2. 施工材料（1）管材：采用预应力钢筒混凝土管（PCCP），管材长度为6米，直径为DN1000mm。
（2）顶管机具：顶管机、导向系统、液压系统、润滑系统、控制系统等。
（3）施工材料：水泥、砂石、钢筋、焊条、密封材料等。
3. 施工技术准备（1）熟悉设计图纸，了解工程地质、水文地质、周围环境等情况。
（2）编制施工组织设计，明确施工工艺、施工流程、施工质量控制措施等。
（3）对施工人员进行技术交底，确保施工人员掌握施工技术要求。
三、施工工艺1. 施工流程（1）现场测量放样：根据设计图纸，进行现场测量放样，确定顶管施工位置。
（2）顶管机就位：将顶管机放置在施工现场，调整顶管机位置，确保顶管机中心线与设计中心线一致。
（3）导向系统安装：安装导向系统，确保顶管机在施工过程中保持直线前进。
（4）顶管施工：启动顶管机，进行顶管施工。
（5）管节连接：将管节连接，确保管节连接牢固。
（6）回填土：顶管施工完成后，进行回填土，确保管道稳定。
2. 施工方法（1）顶管机就位：将顶管机放置在施工现场，调整顶管机位置，确保顶管机中心线与设计中心线一致。
（2）导向系统安装：安装导向系统，确保顶管机在施工过程中保持直线前进。
（3）顶管施工：1）开孔：在顶管机前方开挖孔洞，孔洞尺寸略大于管径。
2）顶管：启动顶管机，将管材顶入孔洞，同时进行挖掘作业。
3）管节连接：将管节连接，确保管节连接牢固。
4）继续顶管：重复以上步骤，直至顶管施工完成。
（4）回填土：顶管施工完成后，进行回填土，确保管道稳定。
四、施工质量控制1. 材料质量控制（1）管材：选用符合设计要求的管材，确保管材质量。
《地下工程施工技术》PPT课件
14.12.2020
15
盾构法
优点 1. 地面作业少，隐蔽性好，噪音低、震动小 2. 自动化程度高，劳动强度低，施工速度快 3. 受地面建筑和构筑物影响小 4. 不受气候影响 5. 造价与埋深无关
14.12.2020
12
(复合)土钉墙法
优点 1. 无支撑 2. 施工速度快 3. 挖土方便，内部土建结构施工方便 4. 相对重力式挡土墙变形较小 5. 造价低
缺点 1. 挖土必须分层 2. 软土地区高地下水位时必须设置止水帷幕，会增加
造价 3. 锚体质量控制较困难，土钉承载力较小
14.12.2020
缺点 1. 造价高 2. 有一定的地面变形 3. 覆土浅时开挖面土体稳定较困难 4. 气压盾构易引发气压病 5. 小曲线半径会引起转向困难(2005.09.12)
14.12.2020
16
顶管法
优点 1. 比盾构法造价低 2. 适用于市政工程 3. 对建筑物、地下管线和道路交通影响小
缺点 1. 内部尺寸较盾构小 2. 无中继环时顶进距离较小 3. 需要工作井
14.12.2020
17
矿山(暗挖隧道)法
特点 1. 对地层要求高(地质较好、强度较高、地下水位较低) 2. 必要时需要进行加固(超前导管、锚杆等)
缺点 大断面施工难度大
14.12.2020
18
逆作法
优点 1. 一般不设临时支撑，而采用内部土建结构作为支撑 2. 一般可采用二墙合一 3. 变形小，地面沉降小 4. 地上、地下同时施工时工期较短
13
顶管法施工技术
顶管法施工技术5.1 顶管法施工的概念顶管法是指隧道或地下管道穿越铁路、道路、河流或建筑物等各种障碍物时采用的一种暗挖式施工方法。
顶管法属于非开挖施工,是一种不开挖或者少开挖的管道埋设施工技术,它不需要开挖面层就能穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等。
顶管法施工工序是:在工作坑内借助顶进设备产生的顶力克服管道与周围土壤的摩擦力,将管道按设计坡度顶入土层中,并运走土方。
一节管道顶入土层中后,接续顶进第二节管道,这样依序顶入各节管道,做好接口,建成涵管。
其原理是借助主顶油缸、管道间及中继间等推力,把工具管或掘进机从工作坑内穿过土层一直推进到接收坑内吊起。
管道紧随其后,埋设在两坑之间,以实现非开挖敷设地下管道。
顶管法施工原理见图5.1。
图5.1 顶管法施工原理示意图5.2 顶管法施工技术发展史顶管法施工是继盾构法施工之后发展起来的地下管道施工方法,最早应用于1896年美国北太平洋铁路铺设工程,已有百年历史,20世纪60年代在世界各国推广应用,1970年,德国汉堡下水道混凝土顶管,直径 2.6m,一次最大顶进距离1200m,为国外首次最大顶距。
近20年,日本研究开发土压平衡、水压平衡顶管机等先进顶管机头和工法。
20世纪50年代中国从北京、上海开始试用。
1986年,上海穿越黄浦江输水钢质管道,应用计算机控制,激光导向等先进技术,单向顶进距离1120m,顶进轴线精度:(-150,+150)mm,上下(-50,+50)mm。
1981年,浙江镇海穿越甬江管道,直径2.6m,单向顶进581m,采用5只中继环,上下左右偏差(-10,+10)mm。
1997年,中国上海黄浦江上游引水工程长桥支线钢管顶管,直径 3.5m,一次最大顶进距离为1743m,创造了钢管顶管世界纪录。
2001年,中国浙江嘉兴污水钢筋混凝土顶管,直径2m,一次最大顶进距离为2050m,创造了混凝土顶管世界纪录。
5.3 顶管机分类(1)按顶管口径大小分为大口径、中口径、小口径和微型顶管四种。
顶管施工工艺
顶管施工工艺顶管法施工是在地下工作坑内，借助顶进设备的顶力将管子逐渐顶入土中，并将阻挡管道向前顶进的土壤，从管内用人工或机械挖出。
这种方法比开槽挖土减少大量土方，并节约施工用地，特别是要穿越建筑物时，采用此法更为有利。
随着城市建设的发展，顶管法在地下工程中普遍采用。
顶管法所用的管子通常采用钢筋混凝土管或钢管，管径一般为700-2600MM,顶管施工主要包括：作业坑设置、后背（又称后座）修筑与导轨铺设、顶进设备布置、工作管准备、降水与排水、顶进、挖土与出土、下管与接口等。
1顶管法施工的分类目前顶管法施工可分为对顶法、对拉法、中继法、后顶法、牵引法、深覆土减摩顶进法等。
在地下工程采用顶管法施工时，可按照地下工程的特点、设计要求、技术标准、有关规程，工程环境的实际情况、施工的力量和经济效益采取不同的顶管法施工。
2顶管法施工准备工作确定采用顶管施工方案前：（1）、施工单位应组织有关人员，对勘察、设计单位所提供的顶管施工沿线的工程地质及水文情况，以及地质勘察报告进行学习了解;尤其是对土壤种类、物理力学性质、含石量及其粒径分析、渗透性以及地下水位等的情况进行熟悉掌握。
（2）调查清楚顶管沿线的地下障碍物的情况，对管道穿越地段上部的建筑物、构筑物所必须采取的安全防护措施。
（3）编制工程项目顶管施工组织设计方案，其中必须制订有针对性、实效性的安全技术措施和专项方案。
（4）建立各类安全生产管理制度，落实有关的规范、标准，明确安全生产责任制，明确安全生产责任制，职责、责任落实到具体人员。
3物资、设备的施工准备工作（1）采用的钢筋混凝土管、钢管、其他辅助材料均须合格。
（2）顶管前必须对所用的顶管机具（如油泵车、千斤顶等）进行检查，保养完好后方能投入使用。
（3）顶管工作坑的位置、水平与纵深尺寸、支撑方法与材料平台的结构与规模、后背的结构与安装、坑底基础的处理与导轨的安装、顶进设备的选用及其在坑底的平面布置等均应符合规定要求。
顶管施工方法
一、顶管施工方法（一）顶管施工工艺流程施工准备→测量放线→工作井施工→施工平台制装→后背安装→导轨安装→主顶千斤顶安装→油泵安装→顶铁安装→洞口密封安装→凿洞口→整体运行调试→正常顶进→下管→对口→接进排泥管→继续顶进→机头出洞→结束（二）工作坑施工1、冠梁及腰梁、后背墙和封底的施工要求（1）冠梁及腰梁现浇混凝土支撑施工应一次连续浇捣，不得留施工缝，并要随打随抹，保证表面平整。
（2）浇捣混凝土过程中，必须保证钢筋的混凝土的保护层厚度满足设计要求。
（3）钢筋下料加工应按配图现场放样，经检查无误后方可施工。
（4）无特殊说明，钢筋接头均采用焊接，焊接接头应相互错开，位于同一连接区段内的钢筋接头面积百分率不应大于50%。
（5）钢筋焊接的焊缝厚度不应小于0.3d，焊缝宽度不应小于0.8d。
（6）浇捣混凝土过程中，应严格控制水灰比，并保证每2、管线调查：工作坑施工前需进行地下管线的调查，提出对原有管线的保护方案，施工中不得损坏原有管线。
（1）根据施工图纸，现场找出现况管线的所在位置，测出高程，查明材质、管线类型及使用情况。
（2）现场发现未在施工设计图上标出的管道，挖探坑，及时搞清管道的位置、走向、高程。
（3）对施工有影响的现况管道，须采取合理的保护措施。
顶进施工中，距现况管道管径的五倍范围内，须降低顶进速度。
3、探槽：工作坑施工须先开挖探槽，开挖相互垂直的二条探槽，分别平行与垂直于顶进轴线，其长度须大于工作坑开挖范围1米，深度的确定须配合地下管线调查资料，通常在2米左右。
4、冠梁：工作坑上口设混凝土冠梁，冠梁尺寸为宽×高＝1200mm×800mm，其顶面标高为从自然地面下反0.5米。
主筋使用8根，Φ22的螺纹钢，箍筋使用Φ10的钢筋，间距150毫米，混凝土强度C30。
5、土方开挖：待冠梁混凝土强度达到90%后进行基坑土方开挖；采用机械与人工配合挖土，垂直运输采使用吊车和土斗。
开挖顺序由上至下、对角开挖、中间留核心土的方式进行，为了保证安全，严禁同层贯通挖土。
顶管法施工
挖掘技术：机械化程度越来越高
顶管线路的曲直度：曲线形状越来越复杂， 曲率半径越来越小。
7.1.4 顶管施工的分类
按所顶进的管子口径大小分：大口径、中口径、小口径和微型顶 管四种。大口径多指Ф2m以上的顶管，人可以在其中直立行走。 中口径顶管的管径多为1.2～1.8m，人在其中需弯腰行走，大多 数顶管为中口径顶管。小口径顶管直径为500～1000mm，人只 能在其中爬行，有时甚至爬行都比较困难。微型顶管的直径通常 在400mm以下，最小的只有75mm。
我国较早的顶管施工约在上世纪50年代，初期 主要是手掘式顶管，设备也较简陋。我国顶管 技术真正较大的发展是从上世纪80年代中期开 始。1988年上海研制成功我国第一台土压平衡 掘进机。
随着时间的推移，顶管技术也与时俱进 地得到迅速发展。主要体现在以下方面：
一次连续顶进的距离：越来越长
顶管直径：向大小直径两个方向发展
7.1 概述
顶管施工是继盾构施工之后发展起来的一种土层地下工 程施工方法，主要用于地下进水管、排水管、煤气管、电 讯电缆管的施工。它不需要开挖面层，并且能够穿越公路、 铁道、河川、地面建筑物、地下构筑物以及各种地下管线 等，是一种非开挖的敷设地下管道的施工方法。
地下管线的非开挖施工法主要内容包括：地下管线的铺设、 更换和修复。
按管材分：钢筋混凝土顶管、钢管顶管、以及其他管材的顶管。 按顶进管子轨迹的曲直分：直线顶管和曲线顶管。
7.2 顶管机及其选型
7.2.1 手掘式顶管机
手掘式顶管施工是最早发展起来的一种顶管施 工的方式。由于它在特定的土质条件下和采用 一定的辅助施工措施后便具有施工操作简便、 设备少、施工成本低、施工进度快等优点，所 以至今仍被许多施工单位采用。
地下工程施工技术7顶管法施工4
（c）马蹄形顶铁
7.5 长距离顶管
长距离管道的主要困难是，设置在顶进坑内的 主推力有限，不足以克服管道长距离顶进时遇到 的总阻力。需要采取相关的措施。目前在发展长 距离顶管技术的过程中，减摩和设置中继环两项 措施已得到较多研究，并已成为成熟的技术。
增设中继环（间）
为了适应长距离顶进管道的需要，研制了中继环（又 称中继间、中间站）。即在管道顶进的中途设置辅助 千斤顶，靠辅助千斤顶提供的动力继续顶进管段，延 长顶管的顶进长度，满足敷设长距离管道的需要。
土压平衡顶管机按泥土仓中所充的泥土类型分，有泥 土式、泥浆式和混合式三种；按刀盘形式分，有带面 板刀盘式和无面板刀盘式；按有无加泥功能分，有普 通式和加泥式；从刀盘的机械传动方式分，有中心传 动式、中间传动式和周边传动式；按刀盘的多少分， 有单刀盘式和多刀盘式。
（1）单刀盘式（DK型）顶管机 单刀盘式土压平衡顶管机具有广泛的适应性、高度的
7.1 概述
顶管施工是继盾构施工之后发展起来的一种土层地下工 程施工方法，主要用于地下进水管、排水管、煤气管、电 讯电缆管的施工。它不需要开挖面层，并且能够穿越公路、 铁道、河川、地面建筑物、地下构筑物以及各种地下管线 等，是一种非开挖的敷设地下管道的施工方法。
地下管线的非开挖施工法主要内容包括：地下管线的铺设、 更换和修复。
较大。
1
234
5
6 78
9
图7-11 顶进工作井内布置图 1-管节；2-洞口止水系统；3-环形顶铁；4-弧形顶铁；5-顶进导轨；6-主顶油缸；
7-主顶油缸架；8-测量系统；9-后靠背；10-后座墙；11-井壁
（1）管节一般为钢筋混凝土管节或钢管节。 （2）后座墙构造因工作坑的构筑方式不同而不同。在沉井工作
顶管施工方案或方法和施工措施
顶管施工方案或方法和施工措施第一节沟槽开挖一、旧路面结构层拆除首先对沟槽范围内的旧路面进行拆除，施工前先放出沟槽开挖边线，沿开挖边线用混凝土切割机切缝，人工用撬杠拆除混凝土块，机械便于施工的路段可用小型挖掘机进行拆除，人工配合，混凝土碎渣用自卸汽车或小型农用车运送到建设单位指定的地点。
二、开挖准备（一）施工前，应对开槽范围内的地上地下障碍物进行现场核查及坑探，逐项查清障碍物构造情况，以及与热力管网的相对位置关系，并用白灰做出标记。
（二）为保护开槽范围内的各种障碍物应制定相应的技术措施，及时联系有关部门进行处理，符合有关要求并保证：1、各种给水、排水、煤气管道及地下构筑物的正常使用和安全。
2、各种电信电缆、动力电缆等的正常使用及安全。
3、经采取加固措施后的电杆、树木等的稳固。
（三）土方开挖要根据工程现场条件、结构埋深、土质以及有无地下水等因素选用不同的开槽断面，以确定各施工段的槽底宽度、边坡、留台位置、上口宽、堆土及外运土量等施工措施。
1、对于车辆、行人较少、无地下障碍物地段，管沟开挖以人工开挖为主，对于岩土及坚硬土质，采用风镐开挖，沟槽开挖坡度按设计要求及施工规范的规定进行放坡。
2、在开槽上口宽度被限制的条件下，应选取不同的护壁支撑开槽方式，井坑、支架基础的开挖应与管道沟槽的开挖同时进行。
3、本工程热力管网，在地下水位高于槽底的地段应及时采取降水措施，将土方开挖部位的地下水位降至槽底以下后再开挖。
三、拉森钢板桩施工（一）钢板桩的检验1、锁口检查的方法：用一块长约2米的同类型、同规格的钢板桩作标准，将所有同型号的钢板桩做锁口通过检查。
检查采用卷扬机拉动标准钢板桩平车，从桩头至桩尾作锁口通过检查。
对于检查出的锁口扭曲及“死弯”进行校正。
2、为确保每片钢板桩的两侧锁口平行。
同时，尽可能使钢板桩的宽度都在同一宽度规格内。
需要进行宽度检查，方法是：对于每片钢板桩分为上中下三部分用钢尺测量其宽度，使每片桩的宽度在同一尺寸内，每片相邻数差值以小于1为宜。
《顶管施工流程》课件
调查地质条件
了解周边环境
了解施工区域周边建筑物、交通等情 况，以便采取相应措施减少施工对周 边环境的影响。
勘查土壤类型、地下水位、地质构造 等信息，评估施工难度和安全性。
施工方案设计
01
02
03
确定顶管施工参数
根据现场勘查结果，确定 顶管直径、长度、顶进速 度等参数，制定合理的施 工计划。
设计顶管施工路线
5. 注浆加固
为防止顶进过程中出现沉降，需对 管道周围进行注浆加固。
某城市污水管道顶管施工案例
6. 回填与恢复
顶管施工完成后，对管道上方进行回填，恢复原地貌。
案例总结
该案例中，顶管施工法的应用有效减少了施工对城市交通和居民的影响，确保了工程的顺利实施。
某高速公路顶管穿越河流案例
案例概述
01
某高速公路需穿越一条河流，为确保行车安全和河流生态不受
6. 检测与试压
对整个管道系统进行检测和试压，确保输水安全。
案例总结
该案例中，顶管施工法的应用克服了复杂地形和地质条件的困难，高效完成了大型输水管道的建设任务。
THANKS
感谢您的观看
记录
对监测数据进行记录和分析，为施工 提供数据支持，确保施工质量和安全 。
Part
04
顶管施工常见问题及解决方案
顶管施工中的偏差控制
偏差产生原因
施工测量误差、顶进轴线与设计轴线偏差、顶进设备故障、地质条件突变等。
偏差控制方法
加强施工测量控制，定期校核测量仪器；加强顶进轴线的监测，及时纠正偏差 ；加强顶进设备维护保养，减少设备故障；加强地质勘查，提前预判和应对地 质条件突变。
根据地形、地质条件和施 工要求，设计合理的顶管 施工路线，确保施工安全 和效率。
顶管法施工技术
顶管法施工技术顶管施工即在地表不挖下槽沟,以液压为动力将钢管（含多节钢管）或混凝土管从A点顶至B点的施工工艺，我公司经多次工程实践，形成该施工技术。
工艺特点及适用范围1、路下顶管，路上畅通；2、建筑物下顶管，不影响建筑物使用功能；3、缩短管道铺设周期,降低工程造价显著；4、设备单一，操作简便;5、本工艺所用管道的管节必须是国家定点厂家生产的合格产品；6、适用于铁路、公路及不易或不宜开挖沟槽的地下管道施工.工艺原理及工艺流程明铺管道改为以机械为动力在地表下使管道从A点转移至B点。
施工准备?？测量高程及轴线??挖顶管工作坑？?铺顶管导轨？？设置顶进后背?？安装顶进设备及吊放管节?？挖土顶进？?测量及纠偏?？再次挖土（管中土）顶进？？测量循环作业直致完成。
主要机械设备:吊装设备、高压油泵、大吨位千斤顶、后背桩及后背梁、导轨及出土工具、经纬仪、水平仪。
机具功能及数量根据被顶进管节的直径长度及重量而定。
施工要点1、顶管工作坑开挖要依照施工方案及具体环境进行,坑的长宽要视土质，被顶管节的直径、长度，机具设备,下管及出土方法而定.工作坑除安装顶管的机具设备后背、导轨、顶进管节以外，还要有利于向坑外出土和作业人员的操作。
一般要求，工作坑上口前缘距路缘≥2m,安放管节后每侧要有1m的工作面，管节后侧与千斤顶之间要有利于出土的空间，在有水的环境中要设置水坑及排水设施，工作坑壁的放坡系数根据土质情况应符合要求，坑底要夯实。
2、导轨由四根钢轨和若干枕木组成，枕木置在工作坑底下1/2枕木高的基土上,枕木间距800?1000mm,钢轨的长度等于工作坑底面的长度减去钢轨桩所占的位置,钢轨的间距要视被顶管节的外径而定，一般要保证管节安放后下皮高出枕木上皮20mm，千斤顶安装后要与管节的横截面有最大的接触面,钢轨安装要平直，前端抬头要有0。
5—1.0%的坡度。
3、顶进后背：后背的坚固与否直接影响顶管的效果，所以，后背所具有的能力必须能满足最大顶力的需要，后背由后背桩及后背梁,后背桩后面的夯实土所组成，后背桩一般以钢轨代替，埋入坑底以下1.5m左右,桩后填土分层夯实，后背桩平面垂直于顶进方向的轴线，钢制后背梁放在桩前的导轨上.顶进后背的其它组成型式有砌筑毛石的，有预制钢筋混凝土块组合的。
《顶管法施工》课件
在工作区域内开挖适当大小的工作坑，以便安装顶推设备和管道。工作坑的大小和深度取决于管道直径和土质条件。
开挖工作坑
根据管道直径和长度，选择合适的顶推设备，包括千斤顶、油泵、顶铁等，并按照正确的顺序安装。
安装顶推设备
将管道运至工作坑，并按照设计要求进行安装，确保管道连接紧密、密封性好。
安装管道
详细描述
总结词
顶管施工过程中的质量控制是关键环节，涉及到多个方面的监控和管理。
详细描述
在施工过程中，应对顶管的位置、方向、深度、坡度等参数进行精确控制，确保顶管的位置和方向符合设计要求。同时，对顶进过程中的土质、地下水、顶力等参数进行实时监测和记录，及时发现和解决潜在问题。此外，还应加强施工现场的安全管理，确保施工人员的安全和健康。
01
02
03
03
泥水平衡顶管机在长距离、大直径的管道施工中具有优势，能够提高施工效率和安全性。
01
泥水平衡顶管机是一种特殊的顶管机，适用于在软土、粘土等不稳定土层中施工。
02
泥水平衡顶管机通过泥水压力来平衡土压力，保持工作面的稳定。
工作平台是供施工人员作业和休息的地方，需要具备足够的承载能力和稳定性。
通过演练提高应急救援队伍的快速反应能力和协同作战能力。
定期进行应急演练
顶管法施工案例分析
案例概述：某城市为改善污水处理能力，计划建设一条新的污水管道。由于管道需要穿越城市居民区和商业区，为了减少施工对居民生活和商业活动的影响，决定采用顶管法施工。
案例概述：某高速公路需要穿越一条河流，为了不影响河流的通航和生态环境，决定采用顶管法施工。
顶管法施工安全与环保
评估施工区域的地质、水文条件，以及可能存在的地下管线、障碍物等，制定相应的安全措施。
顶管工程施工(3篇)
第1篇一、引言顶管工程是一种常见的地下管道施工技术，广泛应用于城市供水、排水、电力、通讯等领域。
顶管施工具有施工速度快、成本较低、环境影响小等优点。
本文将对顶管工程施工技术进行详细介绍，包括顶管施工原理、施工工艺、施工设备、施工质量控制等方面。
二、顶管施工原理顶管施工是一种不开挖地面的管道施工技术，通过在地下预先挖掘一个与管道直径相同的洞室，将管道在洞室内制作完成后，利用顶进设备将管道从洞室中顶进地下。
顶管施工的主要原理是利用顶进设备的推力，克服管道与周围土体之间的摩擦力，使管道在洞室内向前推进。
三、顶管施工工艺1. 施工准备（1）现场调查：了解施工现场的地形、地质、水文、环境等因素，为顶管施工提供依据。
（2）施工方案编制：根据现场调查结果，编制顶管施工方案，包括顶管管道的设计、施工工艺、施工设备、施工质量控制等内容。
（3）施工组织设计：根据施工方案，编制施工组织设计，明确施工顺序、施工进度、施工质量、安全措施等。
2. 洞室挖掘（1）挖掘方式：根据地质条件，选择合适的挖掘方式，如人工挖掘、钻机挖掘等。
（2）洞室规格：根据管道直径和施工要求，确定洞室规格，包括洞室长度、宽度、高度等。
（3）洞室支护：为保证洞室稳定性，采取适当的支护措施，如钢支撑、混凝土支护等。
3. 管道制作（1）管道材料：根据管道直径、压力等级、使用寿命等因素，选择合适的管道材料，如钢管、PE管等。
（2）管道制作：在洞室内进行管道制作，包括管道焊接、防腐等工序。
4. 顶管施工（1）顶进设备：根据管道直径、地质条件等因素，选择合适的顶进设备，如液压顶管机、千斤顶等。
（2）顶进工艺：采用分段顶进的方式，将管道从洞室中顶进地下。
顶进过程中，应注意调整顶进速度、顶进方向、顶进压力等参数。
（3）纠偏措施：为防止管道在顶进过程中发生偏移，采取纠偏措施，如设置导向装置、调整顶进方向等。
5. 施工质量控制（1）质量控制要点：对顶管施工过程中的各个环节进行质量控制，包括洞室挖掘、管道制作、顶管施工等。
顶管施工方案及技术措施
顶管施工方案及技术措施（一）基坑支护施工要求1、基坑支护施工工序（1）施工高压旋喷桩及钢板桩；（2）土方开挖至第一道冠梁底标高；（3）施工第一道支撑体系；（4）土方开挖至第二道支撑底标高；（5）施工第二道支撑体系；（6）土方开挖至坑底标高，施工底板滑道等；（7）施工后背墙，顶管作业；（8）施工检查井至第二道支撑底标高，并土方回填；（9）拆除第二道内支撑；（10）施工检查井至设计标高，土方回填；（11）拔除钢板桩。
2、钢板桩施工要求（1）钢板桩施工前应提前检查，确保钢板桩材料的完整、平直、顺畅，避免不规则的转角。
（2）应设置导向装置确保施工后的板桩轴线。
钢板桩分几次打入，打桩时，开始打设的第一、二块钢板桩的打入位置和方向要确保精度,每打入1米应测量一次。
（3）钢板桩的桩顶标高偏差不大于100mm，垂直度偏差不大于1%。
（4）在打桩过程中，为保证钢板桩的垂直度，用两台经纬仪在两个方向加以控制。
（5）施工中板桩向前进方向倾斜时，可用卷扬机将板桩反向拉住后再锤击，或可以改变锤击方向，当倾斜过大，靠上述方法不能纠正时，可使用特别的楔形板桩进行纠偏。
（6）在施工过程中，宜设置隔振沟以减小对周边环境的影响。
（7）钢围檩与钢板桩采用焊接方式连接，之间若有空隙，应用细石混凝土填实。
（8）拔桩前应进行场地平整。
拔桩设备要同板桩保持一定距离，减小板桩受到的侧向压力。
拔桩顺序宜于打桩顺序相反，跳二拔一，拔桩后形成的桩孔应及时回填处理。
拔桩过程中应加强临近建筑物及周边管线变形监测，若出现变形过大等情况，应立即停止拔桩，并交由设计复核。
（9）施工土层中有坚实的砂层或砂砾层时，需在打桩前对地质情况作详细分析，充分研究贯入的可能性，施工时可伴以高压冲水或振动法沉桩。
3、高压旋喷桩施工要求（1）旋喷桩采用42.5级普通硅酸盐水泥，单桩水泥掺量不得小于30%，水泥浆液的水灰比为1.0，提升速度应控制在20cm/min以内。
（2）施工前应对井架进行检查，搅拌头叶片直径108mm，扩散直径不小于600mm，须与钻孔灌注桩形成闭合止水帷幕,钻孔位置与设计位置的偏差不得大于50mm，桩体垂直偏差不大于0.5%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1-预制的混凝土管；2-运输车；3-扶梯；4-主顶油泵；5-行车；6-安全护栏；7-润 滑注浆系统； 8-操纵房；9-配电系统；10-操纵系统；11-后座；12-测量系统； 13-主顶油缸；14-导轨；15-弧形顶铁；16-环形顶铁；17-已顶入的混凝土管；
手掘式顶管机也即是非机械的开放式(或敞口式)顶管 机，适用于能自稳的土体中。在顶管的前端装有工具 管，施工时，采用手工的方法来破碎工作面的土层， 破碎辅助工具主要有镐、锹以及冲击锤等。如果在含 水量较大的砂土中，需采用降水等辅助措施。
手掘式顶管机主要由切土刃角、纠偏装置、承插口等 组成。所用的工具管有一段式和两段式。
井内布置内容主要包括前止水墙、后座墙、基础底 板及排水井等。后座要有足够的抗压强度，能承受 得了主顶千斤顶的最大顶力。前止水墙上安装有洞 口止水圈，以防止地下水土及顶管用润滑泥浆的流 失。在顶管工作井内，还布置有工具管、环形顶铁、 弧形顶铁、基坑导轨、主顶千斤顶及千斤顶架、后 靠背。其中主顶千斤顶及千斤顶架的布置尤为重要， 主顶千斤顶的合力的作用点对于初始顶进的影响比
（c）马蹄形顶铁
7.5 长距离顶管
长距离管道的主要困难是，设置在顶进坑内的 主推力有限，不足以克服管道长距离顶进时遇到 的总阻力。需要采取相关的措施。目前在发展长 距离顶管技术的过程中，减摩和设置中继环两项 措施已得到较多研究，并已成为成熟的技术。
增设中继环（间）
为了适应长距离顶进管道的需要，研制了中继环（又 称中继间、中间站）。即在管道顶进的中途设置辅助 千斤顶，靠辅助千斤顶提供的动力继续顶进管段，延 长顶管的顶进长度，满足敷设长距离管道的需要。
18-运土车；19-机头
7.1.2 顶管施工技术的应用及发展
顶管施工技术最早始于1896年美国的北太平洋 铁路铺设工程的施工中。1948年日本第一次采 用顶管施工方法，在尼崎市的铁路下顶进了一 根内径600mm的铸铁管，顶距只在6米。 欧 洲发达国家最早开发应用顶管法，1950年前后， 英、德、日等国家相继采用。
坑中，后座墙一般就是工作井的后方井壁。在钢板桩工作坑中， 须在坑内的后方与钢板桩之间挠筑一座与工作坑宽度相等的、 厚度为0.5~1.0m的、其下部最好能插入到工作井底板以下 0.5～1.0m的钢筋混凝土墙，目的是使推力的反力能比较均匀 地作用到土体中去。后座墙的平面一定要与顶进轴线垂直。 （3）后靠背是靠主顶千斤顶尾部的厚铁板或钢结构件，称之为 钢后靠，其厚度在300mm左右。钢后靠的作用是尽量把主顶千 斤顶的反力分散开来，防止将混凝土后座压坏。
7.2.4 顶管机选择
（1）黏性或沙性土层，无地下水时，宜用手掘式或机 械挖掘式
（2）软土无障碍物，上覆土厚时，宜用挤压式或网格 式顶管法。
（3）黏性土要控制地面宜用土压平衡顶管法 （4）粉砂土控制地面宜用泥水平衡顶管法 （5）顶进长度较短，管径小的金属管，宜用挤密土层
顶管法。
7.3 工作井及其布置
缺点：施工场地大，设备费用高，需在地面设置泥 水处理、输送装置；机械设备复杂，且各系统间相 互连锁，一旦某一系统故障，必须全面停止施工。
7.2.3 土压平衡式顶管机
土压平衡顶管机由土压平衡盾构机移植而来，其平衡 原理与盾构相同。与泥水顶管施工相比，最大的特点 是排出的土或泥浆一般不需再进行二次处理，具有刀 盘切削土体、开挖面土压平衡、对土体扰动小、地面 和建筑的沉降较小等特点。
（7）若主顶千斤顶的行程不能一次将管节顶到位时，必须 在千斤顶缩回后在中间加垫块或几块顶铁。顶铁有环形顶 铁和弧形或马蹄形顶铁之分。环形顶铁的内外径与混凝土 管的内外径相同，主要作用是传力；弧形和马蹄形顶铁的 作用有两个，一是用于调节油缸行程与管节长度的不一致， 二是把传力。
（a）环形顶铁
（b）U形顶铁 顶铁的断面形状
可靠性和先进的技术性。它又称为泥土加压式顶管机， 国内称为辐条式刀盘顶管机或者加泥式顶管机。它由 刀盘及驱动装置、前壳体、纠偏油缸组、刀盘驱动电 机、螺旋输送机、操纵台、后壳体等组成。没有刀盘 面板，刀盘后面设有许多根搅拌棒。适用于 φ1.2~3.0m口径的混凝土管施工，在软土、硬土中 都可采用，并且可与盾构机通用，可在覆土厚度为0.8 倍管道外径的浅埋土层中施工。
工作井（工作坑或基坑），按其作用分为顶进井（始 发井）和接收井两种。顶进井是安放所有顶进设备的 场所，也是顶管掘进机的始发场所，是承受主顶油缸 推力的反作用力的构筑物，供工具管出洞、下管节、 挖掘土砂的运出、材料设备的吊装、操纵人员的上下 等使用。在顶进井内，布置主顶千斤顶、顶铁、基坑 导轨、洞口止水圈以及照明装置和井内排水设备等。 在顶进井的地面上，布置行车或其他类型的起吊运输 设备。接收井是接收顶管机或工具管的场所，与工作 井相比，接收井布置比较简单。
泥水平衡式顶管机结构及施工
泥水平衡工具管正面设刀盘，并在其后设密封舱，在 密封舱内注入稳定正面土体的泥浆，刀盘切下的泥土， 沉在密封舱下部的泥水中而被水力运输管道运至地面 泥水处理装置。泥水平衡式工具管主要由大刀盘装置、 纠偏装置、泥水装置、进排泥装置等组成。在前、后 壳体之间有纠偏千斤顶，在掘进机上下部安装进、排 泥管。
前段壳体 纠偏油缸 后段壳体
一段式手掘式工具管
两段式手掘式工具管
7.2.2 泥水平衡式顶管机
泥水平衡顶管机是指采用机械切削泥土、利用压力来 平衡地下水压力和土压力、采用水力输送弃土的泥 水式顶管机，是当今生产的比较先进的一种顶管机。
泥水平衡式顶管机按平衡对象分有两种，一种是泥水 仅起平衡地下水的作用，土压力则由机械方式来平 衡；另一种是同时具有平衡地下水压力和土压力的 作用。
按管材分：钢筋混凝土顶管、钢管顶管、以及其他管 材的顶管。
按顶进管子轨迹的曲直分：直线顶管和曲线顶管。
7.2 顶管机及其选型
7.2.1 手掘式顶管机
手掘式顶管施工是在特定的土质条件下和采用一定的 辅助施工措施后具有施工操作简便、设备少、施工成 本低、施工进度快等优点，所以至今仍被许多施工单 位顶管机
螺旋出土机 纠偏千斤顶
多刀盘式土压平衡顶管机
小刀盘
隔仓板把前壳体分为左右两仓，左仓为泥土仓，右仓为动力 仓。隔仓板的水平轴线左右和垂直轴线的上部各安装有一只隔 膜式土压力表。在隔仓板的中心开有一人孔，通常用盖板把它 盖住。在盖板的中心安装有一向右伸展的测量用光靶。由于该 光靶是从中心引出的，所以即使掘进机产生一定偏转以后，只 需把光靶作上下移动，使光靶的水平线和测量仪器的水平线平 行就可以进行准确的测量，而且不会因掘进机偏转而会产生测 量误差。
土压平衡顶管机按泥土仓中所充的泥土类型分，有泥 土式、泥浆式和混合式三种；按刀盘形式分，有带面 板刀盘式和无面板刀盘式；按有无加泥功能分，有普 通式和加泥式；从刀盘的机械传动方式分，有中心传 动式、中间传动式和周边传动式；按刀盘的多少分， 有单刀盘式和多刀盘式。
（1）单刀盘式（DK型）顶管机 单刀盘式土压平衡顶管机具有广泛的适应性、高度的
7.1.4 顶管施工的分类
按所顶进的管子口径大小分：大口径、中口径、小口 径和微型顶管四种。Ф2m;1.2～1.8m;500～ 1000mm;400mm，最小的只有75mm。
按一次顶进的长度分：普通距离顶管和长距离顶管。 尚无明确规定。
按顶管机的类型分：手掘式人工顶管、挤压顶管、水 射流顶管和机械顶管（泥水式、泥浆式、土压式、岩 石式 ）。
较大。
1
234
5
6 78
9
图7-11 顶进工作井内布置图 1-管节；2-洞口止水系统；3-环形顶铁；4-弧形顶铁；5-顶进导轨；6-主顶油缸；
7-主顶油缸架；8-测量系统；9-后靠背；10-后座墙；11-井壁
（1）管节一般为钢筋混凝土管节或钢管节。 （2）后座墙构造因工作坑的构筑方式不同而不同。在沉井工作
采用中继环时，管道沿全长分成若干段，在段与段之 间设置中继环。中继环是一个由钢材制成的圆环，内 壁上设置有一定数量的短行程千斤顶，产生的推顶力 可用于推进中继环前方的管道。
中继环示意图
（1）中继环推进过程
被推进的只是该中继环和前面一个中继环之间的管段。 在顶进作业中，主千斤顶在每个循环中都最后推进。 借助中继环的逐级接力过程，可将顶管的顶推距离延 长，以适应长距离顶管施工的需要。
（4）洞口止水圈是安装在进出洞洞口，具有制止（减少）地 下水和泥砂流出的功能。
（5）顶进导轨由两根平行的轨道所组成，其作用是导向，引 导管节按设计的轴线顶入土中，同时使顶铁能在导轨面上滑 动。在钢管顶进过程中，导轨也是钢管焊接的基准装置。
（6）主顶装置由主顶油缸、主顶油泵、操纵台及油管等四部 分构成。在管径比较大的情况下，主顶油缸的合力中心应比 管节中心低5％的管内径左右。
我国较早的顶管施工约在上世纪50年代，初期 主要是手掘式顶管，设备也较简陋。我国顶管 技术真正较大的发展是从上世纪80年代中期开 始。1988年上海研制成功我国第一台土压平衡 掘进机。
随着时间的推移，顶管技术也与时俱进地得到迅速发 展。主要体现在以下方面： 一次连续顶进的距离：越来越长 顶管直径：向大小直径两个方向发展 管材：钢筋混凝土管、钢管、玻璃钢顶管 挖掘技术：机械化程度越来越高 顶管线路的曲直度：曲线形状越来越复杂，曲率半径越来 越小。
（2）中继环的结构形式
图7-15 中继环结构形式 1-中继管壳体；2-木垫环；3-均压钢环；4-中继环
油缸； 5-油缸固定装置；6-均压钢环；7-止水圈；8-特殊
管
（3）中继环的布置
中继间的布置要满足顶力的要求，同时使其操作方便、 合理，提高顶进速度。
7.6 微型顶管
微型顶管一般指口径在400mm以下的顶管施工。微 型顶管施工设备主要由切削系统、激光导向系统、出 碴系统、顶进系统、控制系统等组成，根据激光导向 系统测量偏斜数据，可操纵液压纠偏系统，从而实现 调节铺管方向的目的。微型顶管的一次顶进长度大多 在50～60m，也有的达到百米及以上。
