制药工艺设计讲义版-2.5工艺计算-物料衡算
1
2012-4-21
2 固体制剂车间
2 固体制剂车间
2.3 固体制剂车间设计 2.3.1 流程设计 2.3.2 物料衡算 2.3.3 能量衡算 2.3.4 设备选型 2.3.5 车间布置
2.3 固体制剂车间设计
2.3.2 物料衡算
物料衡算的类型 物理过程：物料没有发生化学变化，主要体现在混 合和分离中，如吸附、结晶、过滤、干燥、粉碎、 蒸馏、萃取等单元操作 化学过程：原子与分子之间形成新的化学键，形成 新物质。组分平衡和化学元素平衡。
热量衡算（Heat Balance），简称“HB” 能量衡算（Energy Balance），简称“EB” 物料衡算与能量衡算的联立计算（Combined Balance）， 简称“CB”
基本守恒方程
质量（能量）守衡定律 ∑G进料+∑G生成=∑G出料+∑G累积+∑G消耗 +∑G损失 当 有： ∑G生成、 ∑G累积、∑G消耗=0 ∑G进料=∑G出料
4
2012-4-21
2 固体制剂车间
2.3 固体制剂车间设计 简单化学过程衡算
2.3.2 物料衡算
2 固体制剂车间
2.3 固体制剂车间设计
3.1.2流程的操作状态及其对应的衡算计算基准 （1）基准量的选取
例：丙烷完全燃烧，要供给所需空气量的125％，反应式为： C3H8 ＋5O2＝3CO2 +4H2O 问每100 mol燃烧产物需要多少摩尔空气？ 解①：基准量1mol原料气C3H8 收入 支出 所需空气量为（按照反应式）：燃烧用氧 5mol 化合物 mol g (克) 实际用氧 化合物 5×1.25 mol＝6.25mol g ( 克) 需供空气量[（空气中氧占21％（体积）]6.25÷21％＝29.76mol C 3 H8 1 44 CO2 3 132 其中氮气量为： 空气 29.76 29.76×79％＝ H 23.51mol O 4 72
制药工艺计算
阿司匹林工艺流程简图
例2 混酸配制流程设计
以混酸配制为例 实验室:一支玻璃棒、一个量筒、一只烧杯
工业 ①混合设备
第二十二章 制药工艺计算
22.1 工艺设计图 22.2 物料衡算 22.3 能量衡算 22.4 工艺经济性评价
工艺设计图
流程图
22.1.1 工艺流程图
➢用来表达工艺生产流程的图样，包括：
第二十二章 制药工艺计算
22.1 工艺设计图 22.2 物料衡算 22.3 能量衡算 22.4 工艺经济性评价
22.1 工艺设计图
➢制药厂的建设包括设计、制造、施工、安装等过程，工程 设计是主要的环节，可分为三个主要阶段：
✓设计前期，包括项目建设书、厂址选择报告、预可行 性研究报告和可行性研究报告 ✓初步设计 ✓施工图设计 ➢制药工艺设计图是生产工艺设计的主要图纸，通常包括： ✓工艺流程图 ✓设备布置图 ✓管路布置图 一般应按不同设计阶段的要求和规定进行绘制
工艺设计图
流程图
22.1.1 工艺流程图
➢用来表达工艺生产流程的图样，包括：
• 工艺流程示意图 • 全厂总工艺流程图或物料平衡图 • 物料流程图 • 带控制点工艺流程图
工艺流程图
示意图
（1）工艺流程示意图
在生产路线确定后，物料衡算设计开始前表示生产工艺过 程的一种定性图纸，不需编入设计文件中。 主要内容： –物料由原料转变为成品的全部过程 –原料及中间体的名称及流向 –采用的化学反应和单元过程的名称 表示方法：
成品的名称、平衡数据和来源、去向等。
工艺流程图
物料流程图
（3）物料流程图
工艺流程示意图完成后，开始进行物料衡算，将物料衡算 结果注释在流程中,从工艺流程示意图到物料流程图，工 艺流程就由定性转为定量。
Aspen设备工艺计算-ln课件
化工生产中传热过程十分普遍，传热设备在化工流程中有重 要的地位。物料的加热、冷却、蒸发、冷凝、蒸馏等都需要通 过换热器进行热交换，换热器是应用最广泛设备之一。
ASPEN PLUS软件中有4种换热器模型： ①Heater， ②HeatX，
③MHeatX， 多股物流的换热器
④HXFlux。
热传递模型计算
③浮头式换热器和冷凝器系列；
④U型管式换热器系列；
⑤薄管板列管式换热器系列；
⑥不可拆式螺旋板换热器系列；
南京工业大学 包宗宏
⑦BR0.1型波纹板式换热器；
⑧FP-G型复波伞板换热器；
⑨石墨换热器系列等。
在换热器设计计算时，应该优先选用标准系列的换热器，然 后利用软件的强大计算功能与软件数据库的强大信息容量对选
⑴苯塔的理论塔板数、进料位置、回流比、再沸器能耗；
⑵如果精馏段的墨弗里效率（Murphree Efficiencies）为0.65 ，提馏段的墨弗里效率为0.75，试求满足分离要求所需的塔板 数、加料板位置、回流比、再沸器能耗、水力学参数（
Hydraulic parameters）；
南京工业大学 包宗宏
17
南京工业大学 包宗宏
4.2.2 再沸器
18
南京工业大学 包宗宏
4.3 反应器
对于存在化学反应的化工过程，反应器是整个化工工艺流程 的核心，是化工装置的关键设备，反应物在反应器内通过化学 反应转化为目标产物。由于化学反应种类繁多、机理各异，反 应器的类型和结构也差异很大。反应器操作性能的优良与否， 与设计过程息息相关。
反应工程课程对反应器的基础理论、设计方程等均进行了详 细地介绍。这些基础理论不仅是手工设计反应器的依据，也是 编制各种模拟软件的依据。由于涉及反应器的各种设计方程异 常繁复，手工计算往往令人望而却步，或是采用简化方法进行。 现在各种模拟软件的普及，为反应器的严格设计计算提供了条 件。
ASPEN PLUS软件中有4种换热器模型： ①Heater， ②HeatX，
③MHeatX， 多股物流的换热器
④HXFlux。
热传递模型计算
③浮头式换热器和冷凝器系列；
④U型管式换热器系列；
⑤薄管板列管式换热器系列；
⑥不可拆式螺旋板换热器系列；
南京工业大学 包宗宏
⑦BR0.1型波纹板式换热器；
⑧FP-G型复波伞板换热器；
⑨石墨换热器系列等。
在换热器设计计算时，应该优先选用标准系列的换热器，然 后利用软件的强大计算功能与软件数据库的强大信息容量对选
⑴苯塔的理论塔板数、进料位置、回流比、再沸器能耗；
⑵如果精馏段的墨弗里效率（Murphree Efficiencies）为0.65 ，提馏段的墨弗里效率为0.75，试求满足分离要求所需的塔板 数、加料板位置、回流比、再沸器能耗、水力学参数（
Hydraulic parameters）；
南京工业大学 包宗宏
17
南京工业大学 包宗宏
4.2.2 再沸器
18
南京工业大学 包宗宏
4.3 反应器
对于存在化学反应的化工过程，反应器是整个化工工艺流程 的核心，是化工装置的关键设备，反应物在反应器内通过化学 反应转化为目标产物。由于化学反应种类繁多、机理各异，反 应器的类型和结构也差异很大。反应器操作性能的优良与否， 与设计过程息息相关。
反应工程课程对反应器的基础理论、设计方程等均进行了详 细地介绍。这些基础理论不仅是手工设计反应器的依据，也是 编制各种模拟软件的依据。由于涉及反应器的各种设计方程异 常繁复，手工计算往往令人望而却步，或是采用简化方法进行。 现在各种模拟软件的普及，为反应器的严格设计计算提供了条 件。
啤酒工艺计算

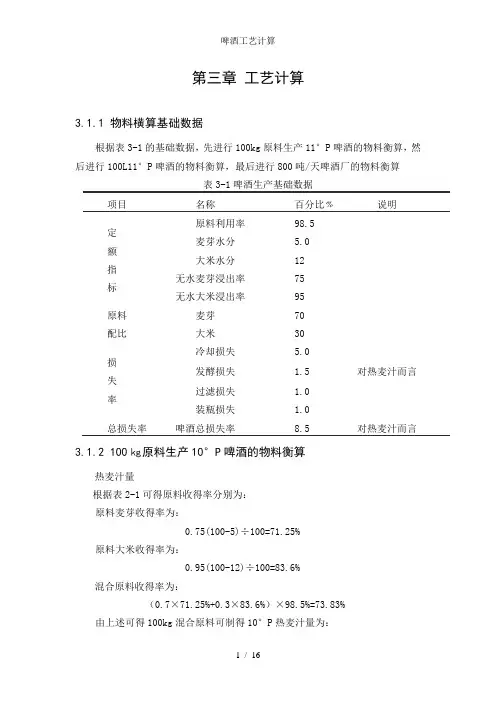

第三章工艺计算3.1.1 物料横算基础数据根据表3-1的基础数据，先进行100kg原料生产11°P啤酒的物料衡算，然后进行100L11°P啤酒的物料衡算，最后进行800吨/天啤酒厂的物料衡算表3-1啤酒生产基础数据项目名称百分比﹪说明定额指标原料利用率98.5麦芽水分 5.0大米水分12 无水麦芽浸出率75 无水大米浸出率95原料配比麦芽70 大米30损失率冷却损失 5.0发酵损失 1.5 对热麦汁而言过滤损失 1.0装瓶损失 1.0总损失率啤酒总损失率8.5 对热麦汁而言3.1.2 100㎏原料生产10°P啤酒的物料衡算热麦汁量根据表2-1可得原料收得率分别为：原料麦芽收得率为：0.75(100-5)÷100=71.25%原料大米收得率为：0.95(100-12)÷100=83.6%混合原料收得率为：（0.7×71.25%+0.3×83.6%）×98.5%=73.83%由上述可得100kg混合原料可制得10°P热麦汁量为：（73.83÷10）×100=738.3（kg）查《啤酒工业手册》得10°P麦汁在20°C的密度为1.04kg/L。
而100°C 热麦汁比20°C时的麦汁体积增加1.04倍。
故，1.热麦汁（100°C）体积为：738.3÷1.04×1.04=738.3（L）2.冷麦汁量为：738.3×（1-0.05）=701.38(L)3.发酵液量为：701.38×（1-0.015）=690.86（L）4.过滤酒量为：690.86×（1-0.01）=683.95(L)5.成品啤酒量：683.95×（1-0.01）=677.11（L）3.1.3生产100L 10°P啤酒的物料衡算根据上述衡算结果知，100kg混合原料可生产10°P淡色啤酒约677.11L，故可得下述结果：1.生产100L 10°P淡色啤酒需耗混合原料量为：100÷677.11×100=14.77（kg）2.麦芽耗用量：14.77×70%=10.34（kg）3.大米耗用量：14.77×30%=4.43（kg）4.酒花耗用量：对浅色啤酒，热麦汁中加入的酒花量为0.2%，故酒花耗用量为：738.3÷677.11×100×0.2%=0.218（kg）同理，100kg原料耗酒花：677.11÷100×0.218=1.48(kg)5.热麦汁量：738.3÷677.11×100=109.04（L）6.冷麦汁量：701.38÷677.11×100=103.58（L）7.发酵液量：690.86÷677.11×100=102.03（L ）8.滤过酒量:683.95÷677.11×100=101.01(L)9.成品酒量：677.11÷677.11×100=100（L ）10.湿糖化糟量：设排出的湿麦糟含水分80% 湿麦芽糟量：[(1-0.05)(100-75)/(100-80)] ×10.34=12.28（kg ）湿大米糟量：[(1-0.12)(100-95)/(100-80)] ×4.43=0.97(kg)故湿糖化糟量：12.28+0.97= 13.25（kg ） 同理，100kg 原料产生湿糖化糟：677.11÷100×13.25=89.72(kg)11.酒花糟量：设酒花在麦汁中的浸出率为40%，酒花糟含水分以80%计，则酒花糟量为：kg654.0100)80100(100)40100(218.0=⨯-⨯-⨯同理，100kg 原料产生湿酒花糟：677.11÷100×0.654=4.43（kg ）12.酵母量（以商品干酵母计）生产100L 啤酒可得2kg 湿酵母泥，其中一半作生产接种用，一半作商品酵母用，即为1kg 。
第四章工艺计算
第四章工艺计算
第一节物料平衡计算
一、物料衡算的意义、方法和步骤 物料衡算是工艺计算的基础，在整个工艺
计算工作中开始得最早，并且是最先完成 的项目。当生产方法确定并完成了工艺流 程示意图设计后，即可进行物料平衡计算， 设计工作即从定性分析发展到定量计算。
（一）物料衡算的意义
物料衡算是指：根据质量守恒定律，凡引 入某一系统或设备的物料质量m，必等于 所得到的产物质量mp和物料损失量mt之和， 即：
3.写出生物反应方程式
根据工艺过程发生的生物反应，写出主反应和副 反应的方程式。对复杂的反应过程，可写出反应 过程通式和反应物组成。需要注意的是，生物反 应往往很复杂，副反应很多，这时可把次要的所 占比重很小的副反应略去。但是，对那些产生有 毒物质或明显影响产品质量的副反应，其量虽小， 但不能忽略，因为这是精制分离设备设计和三废 治理设计的重要依据。
1.生产规模（t/a） 2.生产方法 3.生产天数（d/a） 4.产品日产量（t /d）
5.产品年产量（t/a） 6.副产品年产量（t/a） 7.产品质量 8.总回收率（％）
9.原材料单耗 （1）主原料（t /t产品） （2）辅料（t /t产品） （3）水（t /t产品） （4）电（kWh/t产品） （5）蒸汽（t /t产品） （6）冷量（kJ/t产品）
(C6H10O5)n+nH2O→nC6H12O6
4.收集设计基础数据和有关物化常数
需收集的数据资料一般应包括：生产规 模，年生产天数，原料、辅料和产品的规 格、组成及质量等；。
常用的物化常数如密度、比热容等，可 在相应的化工、生化设计手册中查到。
5.确定工艺指标及消耗定额等
设计所用的工艺指标、原材料消耗定额及 其他经验数据，可根据所用的生产方法、 工艺流程和设备，对照同类型生产工厂的 实际水平来确定，这必须是先进而又可行 的，它是衡量企业设计水平高低的标志。
第一节物料平衡计算
一、物料衡算的意义、方法和步骤 物料衡算是工艺计算的基础，在整个工艺
计算工作中开始得最早，并且是最先完成 的项目。当生产方法确定并完成了工艺流 程示意图设计后，即可进行物料平衡计算， 设计工作即从定性分析发展到定量计算。
（一）物料衡算的意义
物料衡算是指：根据质量守恒定律，凡引 入某一系统或设备的物料质量m，必等于 所得到的产物质量mp和物料损失量mt之和， 即：
3.写出生物反应方程式
根据工艺过程发生的生物反应，写出主反应和副 反应的方程式。对复杂的反应过程，可写出反应 过程通式和反应物组成。需要注意的是，生物反 应往往很复杂，副反应很多，这时可把次要的所 占比重很小的副反应略去。但是，对那些产生有 毒物质或明显影响产品质量的副反应，其量虽小， 但不能忽略，因为这是精制分离设备设计和三废 治理设计的重要依据。
1.生产规模（t/a） 2.生产方法 3.生产天数（d/a） 4.产品日产量（t /d）
5.产品年产量（t/a） 6.副产品年产量（t/a） 7.产品质量 8.总回收率（％）
9.原材料单耗 （1）主原料（t /t产品） （2）辅料（t /t产品） （3）水（t /t产品） （4）电（kWh/t产品） （5）蒸汽（t /t产品） （6）冷量（kJ/t产品）
(C6H10O5)n+nH2O→nC6H12O6
4.收集设计基础数据和有关物化常数
需收集的数据资料一般应包括：生产规 模，年生产天数，原料、辅料和产品的规 格、组成及质量等；。
常用的物化常数如密度、比热容等，可 在相应的化工、生化设计手册中查到。
5.确定工艺指标及消耗定额等
设计所用的工艺指标、原材料消耗定额及 其他经验数据，可根据所用的生产方法、 工艺流程和设备，对照同类型生产工厂的 实际水平来确定，这必须是先进而又可行 的，它是衡量企业设计水平高低的标志。
化工吸收塔的物料衡算与操作线方程PPT课件
2020/7/17
18
二、吸收剂用量的确定
Y1 液气比
B
L/V
(
L V
)
min
B*
最小 液气比
2020/7/17
VL(1.1~2.0)(VL)min
19
最小液气比的求法
图解法 •正常的平衡线
2020/7/17
20
(VL)min
Y1Y2 X1* X2
LminV
Y1 Y2 X1* X2
•平衡线为上凸形时
pi Ci
气相主体
传质方向 液相主体
相 总
pi
传
质 推
p
动
力
液相分传 质推动力
气相分传 质推动力
CL
G
L
z
距离
O
c ci c c
双膜模型
NA
pA pAi 1
cAi cA 1
pA
1
p
A
c
A
1
cA
kG2020/7/17kL
KG
KL
传质推动力的图示
增加气相分压或减小溶质在液相中的浓度
5
2． 关 于 传 质 阻 力
2020/7/17
24
X 2/17 0.0212 100/18
或根据平衡数据求平均值
m Y * 0.01604 0.757 X 0.0212
平衡关 :Y系 0.7为 5X7 2）最小吸收剂用量：
Lmin
V
Y1 Y2
Y1 m
X
2
2020/7/17
25
X 2/17 0.0212 100/18
V YL1 X V1Y LX
B
2020/7/17
选矿工艺物料衡算法
选矿工艺之物料性质的衡算法一、摩擦角和堆积角的测定（一）摩擦角的测定摩擦角的测定可在摩擦角测定器上进行（如图1）.其构造是将平板一端铰接固定，而另一端则可借细绳牵引自由升降。
测定时将被测物料置于板的固定端的中心部分，并将板缓慢的下降，直至物料开始滑动时为止（不准滚动），此时测出的倾角即为摩擦角。
测定时应重复3~5次，取其平均值。
应该指出：摩擦角测定器的倾斜平板（有木板、钢板或其他材质的板）形状以长方形为适宜，其宽度不应小于被测物料最大粒度的5~10倍，板的长:宽=2:1或3:1均可，由于倾斜平板的材质不同，因而测得的摩擦角也不同，故选择倾斜平板的材质时，应力求接近生产实际。
（二）堆积角的测定测定方法：可在比较平坦的地面或地板上进行测定，将欲测物料通过漏斗落到地面或地板上自然堆积成锥体，直至试验物料沿料堆的各边都同等的下滑为止。
然后将一长木板放在锥体的斜面上，再将倾斜仪置于木板上，此时测出的角度即为被测试料的堆积角（或称安息角）。
如各种粒度铁矿石的堆积角一般为38°~40°.为使测得数据准确需重复测3~5次，取其平均值。
也可用如图2所示装置，预测定的物料由漏斗落至圆台上，形成料堆，直至物为从圆台周围滑下为止。
转动一根活动的直尺，即可测出堆积角。
二、比重的测定（一）粉状试样比重的测定粉状（1~0毫米）试样比重可根据精确度的要求一般常用比重瓶法进行。
比重瓶的容积一般为25，50，100毫升，瓶口上有带毛细孔的玻璃塞子，表示装满水时之容积。
根据试样的多少可采用不同容积的比重瓶。
比重瓶法。
包括煮沸法、抽真空法及抽真空同煮沸相结合的方法，三者的差别仅仅是除去气泡的方法不同，其他操作程序一样。
现将常用的煮沸法介绍如下：为使测得数据准确，通常将比重瓶先用洗液（用重铬酸钾20克，加40毫升水稀释，加热溶解，待冷却后再加浓硫酸350毫升）洗涤，然后用蒸馏水或自来水清洗。
烘干称重为B（称重时一般常用千分之一天平）；再用滴管把蒸馏水注入经重瓶内至有水自瓶塞毛细管中溢出为止，称重为C；把纾缓重瓶内的水倒出重新烘干后，再往瓶内加被测试样（约占瓶容积1/3），称重为A，向比重瓶内注入约占瓶容积2/3的蒸馏水后，一般在水浴中进行煮沸或用抽真空法排净瓶内气泡，使其冷却到室温，然后用滴管把蒸馏水注入比重瓶内仍至有水自瓶塞毛细管中洋车出为止，称重为D。
食品工厂设计工艺计算课件
三、 计算结果的表示
物料计算结果通常用物料平衡图或物料平衡表来表示。
1.物料平衡图
物料平衡图是根据任何一种物料的重量与经过加工处理后所得的成 品及少量损耗之和在数值上是相等的原理来绘制的，平衡图的内容包 括：物料名称、质量、成品质量、物料的流向、投料顺序等项。绘制 物料平衡图时，实线箭头表示物料主流向，必要时用细实线表示物料 支流向。
每班耗用原料量(kg/班)=单位产品耗用原料量(kg/t)×班产量(t/ 班)；
每班耗用各种辅料量(kg/斑)=单位产品耗用各种辅料量(kg/t)× 班产量(t/班)；
每班耗用包装容器量(只/班)=单位产品耗用包装容器量(只/t)× 班产量(t/班)×(1十0.1％损耗)。
单位产品耗用的各种包装材料、包装容器也可仿照上述方法 计算。若一种原料生产两种以上产品，则需分别求出各产品的 用量，再汇总求得。另外，在物料计算的时候，也有用原料利 用率作为计算基础。
第二节 热量平衡计算
一、热量衡算的意义、方法和步骤
（一）热量衡算的意义
（1）计算生产过程能耗定额指标。可对工艺设计的多种方案进行比较，以选定 先进的生产工艺；或对已投产的生产系统的生产过程的经济合理性、过程的先 进性进行分析，并找出存在的问题，提出改造或革新的措施。 （2）热量衡算的数据是设备选型、确定台数的依据。 （3）热量衡算是组织和管理、生产、经济核算和最优化的基础。
（二）热量衡算的方法和步骤
热量衡算也可作全过程的单元设备的热量衡算。 以单元设备的衡算为例具体的方法和步骤如下：
1. 画出单元设备的物料流向及变化的∑示意图。
2. 分析物料流向及变化，写出热量衡算式：
-输入的热量总和（KJ） -损失的热量总和（kJ）
-输出的热量总和（kJ）
精选工艺流程设计课件PPT80页
PID
这几种图由于要求不同，其内容和表达的重点也不一致，但彼此之间却有着密切的联系。
§3 工艺流程图-工艺流程草图
定义：表达整个工厂或车间生产流程的图样，供设计开始对工艺方案讨论用。
组成：物料流程、图例、设备一览表
1、物料流程 a，设备示意图：大致轮廓和示意结构，甚至可用一方框代替。管道及仪表流程 图上的设备、机器图例见（HG/T 20519-2009），图形线条宽度为0.25或0.3mm。 b，流程管线及流向箭头：画出全部物料管线和一部分动力管线（如水、蒸汽、 压缩空气、真空等），物料管线：粗实线（0.9~1.2mm）；动力管线：中实线 （0.5~0.7mm）；引线等细实线（0.15~0.3mm）（ HG/T 20519-2009 ）。 c，文字注释：写出必要的内容，如设备名称、物料名称及物料流向等。 2、图例：只需标出管线图例。 3、设备一览表：只包括序号、位号、设备名称和备注。 画法：由左向右展开，先物料流程，其次图例，最后标题栏和设备一览表。
§2 工艺流程设计
一、流程设计的任务
流程设计和车间布置设计是决定整个车间（装置）基本面貌的关键性 步骤，对设备设计和管路设计等单项设计也起着决定性的作用。
流程设计的主要任务
确定生产流程中各个生产 过程的具体内容，顺序和 组合方式，达到由原料制 得所需产品的目的。
绘制工艺流程图，要求以 图解的形式表示生产过程 中当原料经过各个单元操 作制得产品时，物料和能 量发生的变化及其流向，
液氨
CG
DNW
脱盐水
FL
液体燃料
SG
DW 饮用水、生活用水 ERL 液体乙烯或乙烷 FW
物料名称 氢
惰性气
氮 泥浆 真空排放气 熔盐 排液、导淋 放空 氨水 转化气 合成气 消防水
这几种图由于要求不同，其内容和表达的重点也不一致，但彼此之间却有着密切的联系。
§3 工艺流程图-工艺流程草图
定义：表达整个工厂或车间生产流程的图样，供设计开始对工艺方案讨论用。
组成：物料流程、图例、设备一览表
1、物料流程 a，设备示意图：大致轮廓和示意结构，甚至可用一方框代替。管道及仪表流程 图上的设备、机器图例见（HG/T 20519-2009），图形线条宽度为0.25或0.3mm。 b，流程管线及流向箭头：画出全部物料管线和一部分动力管线（如水、蒸汽、 压缩空气、真空等），物料管线：粗实线（0.9~1.2mm）；动力管线：中实线 （0.5~0.7mm）；引线等细实线（0.15~0.3mm）（ HG/T 20519-2009 ）。 c，文字注释：写出必要的内容，如设备名称、物料名称及物料流向等。 2、图例：只需标出管线图例。 3、设备一览表：只包括序号、位号、设备名称和备注。 画法：由左向右展开，先物料流程，其次图例，最后标题栏和设备一览表。
§2 工艺流程设计
一、流程设计的任务
流程设计和车间布置设计是决定整个车间（装置）基本面貌的关键性 步骤，对设备设计和管路设计等单项设计也起着决定性的作用。
流程设计的主要任务
确定生产流程中各个生产 过程的具体内容，顺序和 组合方式，达到由原料制 得所需产品的目的。
绘制工艺流程图，要求以 图解的形式表示生产过程 中当原料经过各个单元操 作制得产品时，物料和能 量发生的变化及其流向，
液氨
CG
DNW
脱盐水
FL
液体燃料
SG
DW 饮用水、生活用水 ERL 液体乙烯或乙烷 FW
物料名称 氢
惰性气
氮 泥浆 真空排放气 熔盐 排液、导淋 放空 氨水 转化气 合成气 消防水
化工工艺物料衡算和能量衡算
化工工艺物料衡算和能 量衡算
PPT文档演模板
2024/2/9
化工工艺物料衡算和能量衡算
第一节连续过程的物料衡算
w 教学内容： w 结合具体实例，理解利用化学反应速率进行反
应过程的物料衡算的方法。 w 重点和难点： w 重点掌握利用化学反应速率进行反应过程的物
料衡算的方法。 w 难点是衡算基准的选择，包括基准物流的名称
•
第 三 章
物 料 衡 算 与 能 量 衡 算
PPT文档演模板
•输入：
•O2（需要）= 0.5mol；
• O2（输入）= 1.5×0.5 = 0.75mol；
• N2（输入）= N2（输出）= 0.75×（79/21）
•
= 2.82mol；
• 反应的CH3OH =0.75×1 = 0.75mol
•输出： • HCHO（输出）= 0.75mol； • CH3OH（输出）= 1－ 0.75 = 0.25mol； • O2（输出）= 0.75－ 0.75×0.5=0.375mol； • H2O（输出）= 0.75mol
• •
F2 x2B x2C
单 元 Ⅰ单
元 Ⅱ
F3 x3B=0.025 x3C=0.35 x3D
F4 x4B=0.08 x4C=0.72
F5 x5C x5D
化工工艺物料衡算和能量衡算
•每一个单元列出一组平衡方程式，再列出整个系统 的平衡方程式。
•
第 三 章
物 料 衡 算 与 能 量 衡 算
PPT文档演模板
•（3）孤立体系 •= 0
化工工艺物料衡算和能量衡算
•三、能量衡算的一般方法 • ⑴ 正确绘制系统示意图，标明已知条件和物料状态； • ⑵ 确定各组分的热力学数据； • ⑶ 选择计算基准（大部分在物料衡算的基础上进行）； • 同时，还要选取热力学函数的基准态。 • ⑷ 列出能量衡算方程式，进行求解。
PPT文档演模板
2024/2/9
化工工艺物料衡算和能量衡算
第一节连续过程的物料衡算
w 教学内容： w 结合具体实例，理解利用化学反应速率进行反
应过程的物料衡算的方法。 w 重点和难点： w 重点掌握利用化学反应速率进行反应过程的物
料衡算的方法。 w 难点是衡算基准的选择，包括基准物流的名称
•
第 三 章
物 料 衡 算 与 能 量 衡 算
PPT文档演模板
•输入：
•O2（需要）= 0.5mol；
• O2（输入）= 1.5×0.5 = 0.75mol；
• N2（输入）= N2（输出）= 0.75×（79/21）
•
= 2.82mol；
• 反应的CH3OH =0.75×1 = 0.75mol
•输出： • HCHO（输出）= 0.75mol； • CH3OH（输出）= 1－ 0.75 = 0.25mol； • O2（输出）= 0.75－ 0.75×0.5=0.375mol； • H2O（输出）= 0.75mol
• •
F2 x2B x2C
单 元 Ⅰ单
元 Ⅱ
F3 x3B=0.025 x3C=0.35 x3D
F4 x4B=0.08 x4C=0.72
F5 x5C x5D
化工工艺物料衡算和能量衡算
•每一个单元列出一组平衡方程式，再列出整个系统 的平衡方程式。
•
第 三 章
物 料 衡 算 与 能 量 衡 算
PPT文档演模板
•（3）孤立体系 •= 0
化工工艺物料衡算和能量衡算
•三、能量衡算的一般方法 • ⑴ 正确绘制系统示意图，标明已知条件和物料状态； • ⑵ 确定各组分的热力学数据； • ⑶ 选择计算基准（大部分在物料衡算的基础上进行）； • 同时，还要选取热力学函数的基准态。 • ⑷ 列出能量衡算方程式，进行求解。
工艺设计第5章热量衡算
工艺设计第5章热量衡算
目录
• 热量衡算的基本概念 • 热量衡算的计算方法 • 热量衡算的应用 • 热量衡算的案例分析
01
热量衡算的基本概念
热量衡算的定义
热量衡算是工艺设计中对物料和能量 进行平衡计算的过程，旨在确定工艺 过程中所需热量和冷量，以及热量损 失和冷量损失。
它涉及到对工艺过程中各种物料和能 量的输入、输出、转换和利用进行详 细分析，以确保工艺过程的稳定、高 效和安全。
热量衡算的重要性
热量衡算是工艺设计中的重要环节，它有助于优化工艺过程，提高能源利用效率，降低能耗和减少环 境污染。
通过热量衡算，可以确定工艺过程中的热负荷和冷负荷，为设备的选型和工艺流程的优化提供依据， 同时也可以预测和控制工艺过程中的能源消耗和排放。
热量衡算的基本原理
热量衡算基于能量守恒定律，即能量不能凭空 产生或消失，只能从一种形式转化为另一种形 式。
计算热工设备的效率和能耗 时，需要了解设备的结构、 工作原理、操作参数等，以 便准确评估设备的性能和优 化设备的设计。
03
热量衡算的应用
工业过程的热量衡算
确定热量需求和供
应
通过热量衡算，可以计算出工业 过程中所需的热量和可用的热量， 确保生产过程的顺利进行。
提高能源利用效率
通过热量衡算，可以优化能源的 利用，减少能源浪费，提高能源 利用效率。
热力系统的故障诊断
通过热量衡算，可以检测热力系统的故障， 如泄漏、堵塞等，并及时进行修复。
热力设备的设计与优化
01
热力设备的选型
通过热量衡算，可以确定热力设 备的型号和规格，以满足生产过 程的需求。
02
热力设备的优化设 计
通过热量衡算，可以优化热力设 备的设计，提高设备的能源利用 效率和可靠性。
目录
• 热量衡算的基本概念 • 热量衡算的计算方法 • 热量衡算的应用 • 热量衡算的案例分析
01
热量衡算的基本概念
热量衡算的定义
热量衡算是工艺设计中对物料和能量 进行平衡计算的过程，旨在确定工艺 过程中所需热量和冷量，以及热量损 失和冷量损失。
它涉及到对工艺过程中各种物料和能 量的输入、输出、转换和利用进行详 细分析，以确保工艺过程的稳定、高 效和安全。
热量衡算的重要性
热量衡算是工艺设计中的重要环节，它有助于优化工艺过程，提高能源利用效率，降低能耗和减少环 境污染。
通过热量衡算，可以确定工艺过程中的热负荷和冷负荷，为设备的选型和工艺流程的优化提供依据， 同时也可以预测和控制工艺过程中的能源消耗和排放。
热量衡算的基本原理
热量衡算基于能量守恒定律，即能量不能凭空 产生或消失，只能从一种形式转化为另一种形 式。
计算热工设备的效率和能耗 时，需要了解设备的结构、 工作原理、操作参数等，以 便准确评估设备的性能和优 化设备的设计。
03
热量衡算的应用
工业过程的热量衡算
确定热量需求和供
应
通过热量衡算，可以计算出工业 过程中所需的热量和可用的热量， 确保生产过程的顺利进行。
提高能源利用效率
通过热量衡算，可以优化能源的 利用，减少能源浪费，提高能源 利用效率。
热力系统的故障诊断
通过热量衡算，可以检测热力系统的故障， 如泄漏、堵塞等，并及时进行修复。
热力设备的设计与优化
01
热力设备的选型
通过热量衡算，可以确定热力设 备的型号和规格，以满足生产过 程的需求。
02
热力设备的优化设 计
通过热量衡算，可以优化热力设 备的设计，提高设备的能源利用 效率和可靠性。
化工08-化工原理课程设计-工艺计算培训课件
1.计算过程尽可能表格化。
2.引用的数据和选用的公式应标明出处。
3.计算结果应列表汇总。
4.设计说明书应做到求∶文字工整、绘图清晰、
计算准确、叙述精练、格式整齐、装订成册。
注意：所有物理量一律斜体，下标正体！
2020/10/2
10
四、时间安排 2012.5.21—2012.6.29 周一，三，五 早：8:30—11:30 （周六，日休息）
8.分析与讨论
9.答辩，交设计说明书
2020/10/2
6
课程设计的目的、要求和内容
三、课程设计的基本要求
设计说明书装订顺序 封面 按要求！ 设计任务书 目录 设计方案简介 工艺流程简图 设计计算书
阀孔（筛孔）布置图 负荷性能图 对本设计的评述 参考资料 （同时要上交草稿）
设计结果汇总表
7
标题页 设计任务书 目录 设计方案简介 工艺流程简图 设计计算书 设计结果汇总表 阀孔（筛孔）布置图 负荷性能图 对本设计的评述 参考资料
1.明确设计任务、阅读指导书并查阅资料； 2.确定设计方案，绘制工艺流程图； 3.精馏塔的工艺计算，塔板设计及塔体初步设计； 4.辅助设备的设计及选型； 5.编写设计说明书。
3
二、课程设计的内容
工艺计算
物平、热平、确定操作条件（P，t）、确定R、N、D
塔板设计
塔板初步设计、水力学校核、负荷性能图
塔体初步设计
2020/10/2
5
5.辅助设备的选用 ( [1] P3-51，[2] 第二章)
(1) 塔顶冷凝器全算 (选型，核算), 冷凝、冷却器分开算。
(2) 再沸器只选型(根据经验选总传热系数),不需核算。
(3) 回流泵选型
工艺设计第4章物料衡算
计算产品收率
总结词
物料衡算能够通过比较原料投入和产品产出来计算产品的收率，评估工艺的效 率和可行性。
详细描述
产品收率是衡量工艺效率的重要指标。通过物料衡算，可以计算出原料转化为 产品的效率，即产品的收率。这有助于评估工艺的可行性和经济性，进一步优 化工艺参数和提高产品质量。
优化工艺流程
总结词
物料衡算能够指导工艺流程的优化，提高生产效率和降低能耗。
环境因素
除了温度和压力外，还需要考虑其他环境因 素如湿度、风速等对物料衡算的影响。
05
物料衡算案例分析
案例一：某化工厂的物料衡算
总结词
涉及多种原料和产品，计算复杂
详细描述
某化工厂生产过程中涉及多种原料和产品，物料衡算需要对每种原料和产品的投入和产出进行详细的 计算，以确保生产过程中的物质平衡。这需要考虑到化学反应的原理、工艺流程的特点以及实际生产 中的各种因素，计算过程较为复杂。
感谢您的观看
THANKS
案例二：某制药厂的物料衡算
总结词
对精度要求高，涉及生物分子
详细描述
某制药厂在生产过程中，由于涉及到生物分子和活性物质，对物料衡算的精度要求极高。 物料衡算需要对每个生产环节进行精确的计算和控制，以确保最终产品的质量和纯度。 同时，由于生物分子的特殊性，物料衡算还需要考虑到其物理和化学性质，增加了计算
03
