剪力墙配筋设计新老常见问题及其统一做法--天华 已标注
剪力墙配筋统一做法
![剪力墙配筋统一做法](https://img.taocdn.com/s3/m/3b125eea5022aaea998f0fdd.png)
关于剪力墙稳定性
验算墙体稳定 时将与墙连接 的无楼板拉梁
删除
翼缘很短,应注意 整体稳定计算,这 类墙应手算复核, 还有直接按层高
1/20控制
关于剪力墙稳定性
这段墙的稳
定性需重视, 因为是在洞 口边,计算 高度为整个 墙高(外校
城的)
墙两侧均 无楼板, 无支长度 很高,存 在隐患
墙两侧均 有翼墙, 高度不受
• 高层建筑结构一字形墙的最小厚度
一、二级的一字形剪力墙最小厚度220mm。
应事先通知建筑。
[《高规》第7.2.1-2]
不需特
别加密
• 剪力墙拉筋的设置
最小Φ6@600@600(双向),底部加强区不再特别加密。
一般情况下,采用双向布置(经济,易懂)。有特殊要求,采用“梅花双 向”。
[《高规》第7 第7.2.3,8.2.1 1;《抗规》6 》6.4.4-2;11G101-1]
关于剪力墙的墙厚
[抗规6.4.1] 抗震墙的厚度,一、二级不应小于160mm且不宜 小于层 高或无支长度的1/20,三、四级不应小于140mm且不宜 小于层高或无
支长度的1/25;无端柱或翼墙时,一、二级不宜小于层高或无支长度的 1/16,三、四级不宜小于层高或无支长度的1/20。
底部加强部位的墙厚,一、二级不应小于200mm且不宜小于层高或
关于剪力墙的布置及稳定性
墙体布置要求:对于住宅建筑中经常出现的底层架空或局部出现穿层 墙,应特别注意墙体的稳定计算, 墙体的厚度应从抗震概念上进行适 当加强,一般厚度可以按抗规的要求进行初选,即:一、二级不宜小 于层高或无支长度的1/16,三、四级不宜小于层高或无支长度的1 /20;电梯井隔墙两端应设置翼墙,形成I、Z、[形截面。 墙体稳定性:验算墙体稳定性时,应注意以下几个方面: 1.注意翼墙的长度,翼墙长度小于截面厚度的2倍和800时,应按高 规附录D.0.4 条验算整体稳定(实际就是验算单片墙等效厚度截面 的稳定),此时翼墙长度按附录D,自墙内侧开始计算。 2.穿层长墙墙尽量不采用开洞模型。 3. 对与墙垂直的梁有可能对墙形成支撑时,将梁删除,计算稳定。 4. 一般情况下不建议采用刚性地坪做法减小墙的高度以满足墙体稳定。 5.不能过分依赖于程序整体分析的结果中有无墙体失稳,对于存在疑 问的穿层墙、翼缘很小的墙都应手算复核或采用程序的稳定验算程序 进行稳定性复核。
剪力墙结构设计问题及注意事项分析
![剪力墙结构设计问题及注意事项分析](https://img.taocdn.com/s3/m/d47f8dd26394dd88d0d233d4b14e852458fb39b4.png)
剪力墙结构设计问题及注意事项分析剪力墙结构是一种常见的建筑结构形式,其作用是抵抗建筑结构在发生剪力作用时的变形和破坏。
剪力墙结构在建筑工程中的使用非常广泛,但是在设计过程中也存在一些问题和注意事项需要考虑。
一、问题分析:1. 强度问题:剪力墙结构需要具备足够的抗剪强度,以保证在发生剪力作用时不发生破坏。
在设计过程中需要进行合理的强度计算和抗剪强度验算。
2. 刚度问题:剪力墙对结构的整体刚度起到重要的作用,能够控制结构的变形。
剪力墙的刚度需要满足结构的刚度要求,同时要考虑结构变形的控制。
3. 共振问题:当结构受到外部激励时,可能会产生共振现象,导致结构产生大幅度的振动。
在剪力墙结构设计中,需要对结构的频率进行分析和计算,以避免共振现象的发生。
4. 施工问题:剪力墙结构在施工过程中需要注意各种施工工艺和施工方法,以确保结构的施工质量。
在剪力墙的混凝土浇筑中,需要注意浇筑顺序、振捣工艺等问题。
二、注意事项:1. 剪力墙的布置:剪力墙的合理布置对结构的抗剪性能和整体力学性能有重要影响。
需要根据结构的受力特点和建筑布局进行合理的布置,以保证结构的力学性能。
2. 剪力墙与结构连接:剪力墙与结构的连接点需要满足一定的强度要求,以保证连接的可靠性。
需要选择合适的连接方式,并进行合理的计算和验算。
3. 剪力墙的墙体厚度:剪力墙的墙体厚度需要根据结构的受力和设计要求进行合理确定。
墙体厚度过薄会导致剪力墙的强度不足,墙体厚度过厚会增加结构的自重和成本。
4. 剪力墙的开洞处理:在实际建筑中,剪力墙可能需要进行开洞处理,如安装窗户、门等。
需要对开洞进行合理设计和加强处理,以保证结构的稳定性和安全性。
剪力墙结构设计问题及注意事项包括强度问题、刚度问题、共振问题和施工问题等方面。
在设计过程中需要进行合理的计算和分析,并根据受力特点和设计要求进行合理的布置和处理,以确保剪力墙结构的稳定性和安全性。
高层建筑剪力墙结构设计问题及优化措施

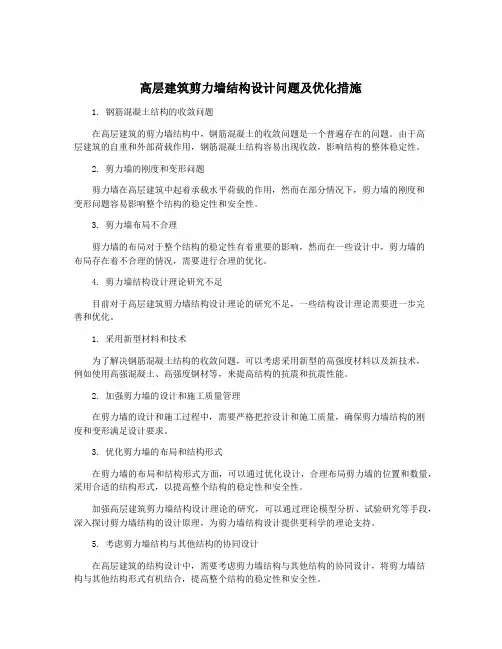

![高层建筑剪力墙结构设计问题及优化措施](https://img.taocdn.com/s3/m/a9444feed0f34693daef5ef7ba0d4a7302766cbe.png)
高层建筑剪力墙结构设计问题及优化措施1. 钢筋混凝土结构的收敛问题在高层建筑的剪力墙结构中,钢筋混凝土的收敛问题是一个普遍存在的问题。
由于高层建筑的自重和外部荷载作用,钢筋混凝土结构容易出现收敛,影响结构的整体稳定性。
2. 剪力墙的刚度和变形问题剪力墙在高层建筑中起着承载水平荷载的作用,然而在部分情况下,剪力墙的刚度和变形问题容易影响整个结构的稳定性和安全性。
3. 剪力墙布局不合理剪力墙的布局对于整个结构的稳定性有着重要的影响,然而在一些设计中,剪力墙的布局存在着不合理的情况,需要进行合理的优化。
4. 剪力墙结构设计理论研究不足目前对于高层建筑剪力墙结构设计理论的研究不足,一些结构设计理论需要进一步完善和优化。
1. 采用新型材料和技术为了解决钢筋混凝土结构的收敛问题,可以考虑采用新型的高强度材料以及新技术,例如使用高强混凝土、高强度钢材等,来提高结构的抗震和抗震性能。
2. 加强剪力墙的设计和施工质量管理在剪力墙的设计和施工过程中,需要严格把控设计和施工质量,确保剪力墙结构的刚度和变形满足设计要求。
3. 优化剪力墙的布局和结构形式在剪力墙的布局和结构形式方面,可以通过优化设计,合理布局剪力墙的位置和数量,采用合适的结构形式,以提高整个结构的稳定性和安全性。
加强高层建筑剪力墙结构设计理论的研究,可以通过理论模型分析、试验研究等手段,深入探讨剪力墙结构的设计原理,为剪力墙结构设计提供更科学的理论支持。
5. 考虑剪力墙结构与其他结构的协同设计在高层建筑的结构设计中,需要考虑剪力墙结构与其他结构的协同设计,将剪力墙结构与其他结构形式有机结合,提高整个结构的稳定性和安全性。
高层建筑剪力墙结构设计中存在一些问题,需要进行相应的优化措施。
通过采用新型材料和技术、加强设计和施工质量管理、优化剪力墙的布局和结构形式、加强设计理论研究、考虑剪力墙结构与其他结构的协同设计等措施,可以提高高层建筑剪力墙结构的稳定性和安全性,为城市的高层建筑发展提供更加坚实的结构保障。
剪力墙结构设计中遇到的纠结问题8条归纳(解答版)
![剪力墙结构设计中遇到的纠结问题8条归纳(解答版)](https://img.taocdn.com/s3/m/92bd9b220640be1e650e52ea551810a6f524c88c.png)
问题一:关于短肢剪力墙抗震等级需要提高一级采用的疑问问题描述:《高层建筑混凝土结构技术规程》(JGJ 3-2002 )7.1.2中第3条提到“抗震设计时,短肢剪力墙的抗震等级应比本规程表4.8.0规定的剪力墙的抗震等级提高一级采用”,但是我翻遍了《高层建筑混凝土结构技术规程》(JGJ 3-2010)中没有提到关于短肢剪力墙需要提高抗震等级的条文?是不是新规范取消了这条规定?同事也说送审的短肢剪力墙计算数据中没有提高抗震等级,送审回复也没要求改。
解答:条文说明7.2.2“短肢剪力墙的抗震等级不再提高,但在第2款中降低了轴压比限值”这个跟老版的高规不同。
问题二:设计上剪力墙连梁是否与有梁板的梁表示在一起解答:连梁的定义连梁:是指在剪力墙结构和框剪结构中,连接墙肢与墙肢、墙肢与框架柱的梁。
连梁具有一般跨度较小(通常跨高比小于5)、截面大,且与连梁相连的墙体刚度又很大等特点。
一般在风荷载和地震荷载的作用下,连梁的内力往往很大。
连梁、次梁、框架梁的区分:通常情况框架梁是框架结构中柱与柱之间的梁;次梁就是指两端搭在框架梁上的梁;连梁是剪力墙结构中墙与墙之间的梁,框架梁是以弯曲变形为主的构件;连梁是以剪切变形为主的构件。
框架梁是由柱子支撑梁来承重的构件,上部荷载直接由梁承重,再由梁将荷载传达到柱子上;连梁是将荷载由连梁传递至墙体。
从外形上来说,一般框架梁的跨高比大于5;而连梁的跨高比小于5。
问题三:剪力墙钢筋是否要求抗震,能否结合相关规范说一下?解答:剪力墙结构是有抗震等级区别的,但是,建筑抗震设计规范从GB50011-2001到更新了的GB50011-2010上,从来没有条文规定剪力墙的钢筋必须满足代E字的钢筋指标(关于“屈屈比”、“屈强比”、“最大拉力下伸长率”)。
楼主若查GB50011-20 10不方便,先传个混凝土结构工程施工质量验收规范5.2.2条(强条)的图片,仔细琢磨。
问题四:为了保证剪力墙结构有良好的抗震性能,谈谈有哪些有关概念设计?解答:《建筑抗震设计规范》(GB50011-2010)中,第3章基本规定3.9结构材料3.10建筑抗震性能化设计、第4章场地与地基、第6章之抗震墙基本抗震构造措施章节......等等,无处不贯穿抗震概念设计思想,基本上贯穿全本规范文字,这个答题框容纳不下全部内容。
高层剪力墙结构设计中常遇问题的解决方法
![高层剪力墙结构设计中常遇问题的解决方法](https://img.taocdn.com/s3/m/2904d1f70129bd64783e0912a216147916117e7a.png)
高层剪力墙结构设计中常遇问题的解决方法下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!高层剪力墙结构设计常见问题及解决方法在高层建筑的结构设计中,剪力墙作为承载主要水平荷载的重要构件,其设计和施工影响着建筑物的整体安全性和稳定性。
剪力墙识图、配筋设计常见问题及其做法
![剪力墙识图、配筋设计常见问题及其做法](https://img.taocdn.com/s3/m/14a9ddeebb4cf7ec4afed0c0.png)
暗梁:与暗柱有些共同性,因为他们都是隐藏在墙身内部看不见 的构件。它们都是墙身的一个组成部分。事实上,剪力墙的暗梁 和砖混结构的圈梁有共同之处,它们都是强身的一个水平性“加 强带”,一般设置在楼板之下。
边框梁:与暗梁有很多共同之处,边框梁也是一般设置在楼板以 下部位,但边框梁的截面宽度比暗梁宽。也就是说,边框梁的截 面宽度大于墙身厚度,因而形成了凸出剪力墙面的一个边框。
• 边框梁
边框梁与暗梁有很多共同之处,边框梁也是一般设 置在楼
板以下部位,但边框梁的截面宽度比暗梁宽。也就是 说,边框
梁的截面宽度大于墙身厚度,因而形成了凸出剪力墙 面的一个
边框。
剪力墙平法製圖規則
一、平法剪力墙的编号和截面尺寸
剪力墙平法施工图中的剪力墙,是由“剪力墙柱、剪力墙 身和剪力墙梁”三类构件构成,该三类构件分别简称为墙柱、 墙身、墙梁,并以此分类进行编号。
14通常为在内墙墙身或连梁上的通常为在内墙墙身或连梁上的设备管道预留洞设备管道预留洞圆形洞口圆形洞口ydydxxxx矩形壁龛矩形壁龛jbdjbdxxxx通常为在较厚内墙墙身嵌入箱通常为在较厚内墙墙身嵌入箱型设备而设置只要不需要穿型设备而设置只要不需要穿透墙厚将设备所需嵌入空间透墙厚将设备所需嵌入空间设置为壁龛对剪力墙的刚度有设置为壁龛对剪力墙的刚度有利利圆形壁龛圆形壁龛ybdybdxxxx4343剪力墙平法施工图的注写方式剪力墙平法施工图的注写方式431剪力墙施工图组成和注写方式一剪力墙平法施工图组成一剪力墙平法施工图组成第一部分
对于构造边缘端柱GDZ,需增加标注几何尺寸。
对于约束边缘暗柱YAZ、翼墙(柱)YYZ、转角墙(柱)Y JZ,其几何尺寸按本图集YAZ、YYZ、YJZ的标准构造详图取 值,设计不注。当设计者采用与该构造详图不同的做法时,应 另行注明。
剪力墙结构设计常见问题及注意事项
![剪力墙结构设计常见问题及注意事项](https://img.taocdn.com/s3/m/b025eed716fc700abb68fcf0.png)
剪力墙结构设计常见问题及注意事项我国社会经济的发展促进建筑施工逐渐增多,建筑行业得到迅速地发展。
人们对建筑的功能以及质量要求更高,所以,建筑领域要做出相应的改革优化建筑结构,因此,剪力墙结构产生。
剪力墙结构设计的优点是刚度大、使用的钢量小,具有良好的抗震能力。
所以,建筑行业广泛使用了剪力墙结构。
剪力墙结构设计在我国的建筑领域中占有举足轻重的地位,本文主要探明其在建筑结构中的具体应用。
标签:剪力墙;结构设计;常见问题;注意事项国家的建设,离不开建筑行业的发展,因此在经济飞跃式发展的今日,建筑行业水平的提升是极为迅速的,建筑工艺、建筑材料、建筑机械设备等建筑元素都在不断更新发展。
剪力墙结构是目前高层建筑中广泛使用的一种由钢筋混凝土墙板组成的主承重结构,在其设计过程中,必须综合考虑建筑所受外力作用以及自身重力,对剪力墙结构的刚度与稳定度进行分析设计,确保其能够有效承载整体建筑的作用力,保证整体建筑质量。
1、整体剪力墙结构的设计1.1剪力墙结构设计原则剪力墙结构的设计,包括自身结构、结构参数、墙体参数等,都是要严格按照整体建筑的物理力学分析来设计,其质量标准和设计原则要严格按照《建筑抗震设计规范》以及《高层建筑混凝土结构技术规程》的设计要求执行。
由于剪力墙结构的设计要符合整体建筑的构造以及强度要求,因此在设计过程中,可能会出现不规则结构以及剪力墙平面不规则的情况。
在特殊情况下,剪力墙设计参数的计算方法是不同的,而大多数设计者都会忽略这些特殊因素,造成参数设计的不合理,使得整体建筑的建设质量降低,埋下安全隐患。
1.2结构计算参数的取用标准剪力墙结构的设计,建立在物理力学分析的基础上,在力学分析计算中,各种设计参数的取值是根据建筑的实际应用要求以及设计方案来确定的。
剪力墙结构设计常用计算参数的取用标准为:①振型数,在计算振型数时,所得有效质量系数大于预设值,则说明结构设计是合理的,振型数的设置是根据建筑类型来划分的,一般结构复杂的高层建筑其振型数不小于15,多塔结构建筑振型数不小于塔楼数的9倍;②墙体竖向分布筋配筋率,一般情况下配筋率数取值为实际配筋率,否则会使得整体计算结果出现误差,影响受弯钢筋数值;③楼层最小地震剪力系数,抗震作用时衡量建筑抗压性与稳定性的基础指标,在实际计算时,经常出现建筑底部楼层最小地震剪力系数不符合设计要求的情况,这一问题可通过地震放大系数法解决;④周期折减系数,剪力墙结构具有较强的抗侧移刚度,施工过程中常用填充墙作为剪力墙结构的墙体,能增强抗震作用,因此可以应用周期折减系数正确评估抗震作用。
剪力墙结构设计常见问题与设计剖析
![剪力墙结构设计常见问题与设计剖析](https://img.taocdn.com/s3/m/49ec43dab8f67c1cfad6b83f.png)
剪力墙结构设计常见问题与设计剖析建筑结构设计作为工程项目施工的基础工作,其好比人体骨架,只有结构设计好了才能往里面慢慢的“填肉”.随着建筑行业的快速发展,剪力墙结构逐渐被应用到现在的许多高层建筑中,在对剪力墙进行设计时,其结构合理性、规范性、科学性将会对整个建筑项目产生影响,为了避免剪力墙在实际工程项目中带来一些质量问题,我们有必要对剪力墙结构设计进行深入的研究和探讨,并根据客观存在的主要问题制定有效的整改措施,帮助项目施工企业单位提高施工水平,同时也为承建单位企业带来经济效益1. 剪力墙结构设计常见问题分析1.1 二十层以下高层剪力墙结构问题通过之前的调查研究,我们发现目前许多二十层以下的高层建筑中仍然采用的是传统方式施工:现浇剪力墙结构。
由于各个墙肢轴压比具有很小的计算值,墙体配筋方式也是采用构造配筋形式,使得原设计墙体应有的承载能力没有真正体现出来,并且建筑工程项目使用使用此种方式施工费用也是很高的。
通常遇到这样情况的时候,一般采取现浇联肢短肢结构来代替原有剪力墙结构。
采用短肢剪力墙结构能够将建筑结构顶点的位移、周期以及结构底部的剪力把握在可控范围内。
1.2 框支剪力墙结构在建筑结构中的问题在建筑结构中,通常剪力墙的上部主要使用的是短肢剪力墙结构,而在建筑物底部处理上,经常利用全落地剪力墙与框架支撑剪力墙这两项结合作为建筑物底部的结构使用,这类结构常常被利用于商业性住宅小区或者一些底商店铺中,其中最大的一个缺点就是这种结构在遇到地震等自然灾害时特别的脆弱。
因为剪力墙在其上部下部之间刚度有很大的差异性,上部能承受较大的外力而保持微弱的形变,下部在同样的震动下,其特别容易产生变形。
即便有水平的作用力存在,也会对其有很大的影响。
为了因对这种形变问题,通常会采用短肢剪力墙,使剪力墙的剪力系数控制在一定范围内,保证其基本的刚度需求。
1.3 二十层以上高层建筑剪力墙结构问题高层建筑物和低层建筑物不管是从结构设计上,还是在后期的施工技术方法上都存在很大的差异性。
剪力墙配筋设计常见问题及其做法
![剪力墙配筋设计常见问题及其做法](https://img.taocdn.com/s3/m/5c875d390640be1e650e52ea551810a6f524c890.png)
剪力墙配筋设计常见问题及其做法模板一:一、剪力墙配筋设计常见问题及其解决方法1.1 剪力墙的基本概念及作用剪力墙是建筑结构的一种承重墙体,主要用于承载建筑水平荷载和抗震力。
正确认识剪力墙的概念及其作用,对正确设计和施工具有重要意义。
1.2 剪力墙配筋设计中常见的问题1) 横向钢筋选取不当横向钢筋是剪力墙中的重要构造元素,选取不当会导致结构性能的下降。
常见问题包括横向钢筋直径选择不合理、锚固长度不足等。
2) 剪力墙墙柱接头的设计剪力墙与墙柱之间的连接是设计中的重点,需要合理确定连接形式和布置方式,以保证连接的刚性和强度。
3) 剪力墙开口设计剪力墙在实际应用中常需要开口,开口设计需要考虑墙体的强度、刚度和对结构整体性能的影响。
4) 配筋布置与数量计算剪力墙的配筋布置和数量计算是设计中的重要环节,需要考虑墙体的受力特点、约束条件和荷载情况,以满足设计要求。
1.3 常见问题的解决方法1) 合理选取横向钢筋直径和锚固长度,根据结构要求进行优化设计。
2) 采用适当的连接形式和布置方式,确保剪力墙与墙柱之间的连接具有足够的刚性和强度。
3) 对于开口设计,遵循结构设计规范和相关技术标准,采取合适的加固措施,保证墙体的整体强度和刚度。
4) 配筋布置与数量计算应根据具体结构要求进行,保证剪力墙的受力性能和承载能力。
附件:1. 剪力墙设计计算书2. 剪力墙配筋布置图纸法律名词及注释:1. 结构设计规范:指国家对建筑结构设计的相关法律法规和技术标准。
2. 抗震力:指建筑结构在地震作用下的稳定性和安全性能。
3. 锚固长度:指钢筋在混凝土中有效锚嵌的长度,用于传递荷载和提高连接的刚性。
-----------------------------------------模板二:一、剪力墙配筋设计常见问题及其应对策略1. 剪力墙配筋设计的重要性与基本原则1.1 剪力墙配筋设计的重要性剪力墙作为承担结构水平荷载和抗震作用的主要承重墙体,其配筋设计对于保证建筑结构的安全性和稳定性至关重要。
高层剪力墙结构设计中的常见问题及处理措施
![高层剪力墙结构设计中的常见问题及处理措施](https://img.taocdn.com/s3/m/308fb228700abb68a882fb67.png)
高层剪力墙结构设计中的常见问题及处理措施随着人类社会的进步,为了满足现代居民对建筑强度的需求,如今越来越多的高层住宅的结构形式采用剪力墙结构,这也对结构设计人员解决高层剪力墙设计中种种问题的能力提出了新的挑战。
论文分析了高层剪力墙结构设计时常见的几点问题,并给出了常用的处理措施。
【Abstract】With the progress of human society,in order to meet the needs of modern residents on the strength of construction,more and more high-rise residential buildings adopt shear wall structure,which also challenges the ability of structural designers to solve various problems in the design of high-rise shear walls. This paper analyzes some common problems in the design of high - rise shear wall structure,and gives some common treatment measures.标签:剪力墙;连梁超筋;处理措施1 引言高層建筑的结构设计,近年来以剪力墙的形式居多,而新修改的规范也提出了更加严格的设计标准,解决高层剪力墙结构设计时遇到的问题也成了设计者的基本能力要求之一。
本文仅对剪力墙结构设计时出现的普遍问题提出一些解决办法。
2 剪力墙长度和厚度的选取2.1 剪力墙长度的选取普通的剪力墙长度应在8m以下[1]。
当设计长度较长的墙体时,可以在墙上均匀的开设洞口,使长墙变为短小匀称的联肢墙,这样可以剪力墙避免弯曲破坏,保证墙的延性,开设洞口的墙段一般以2为最小高宽比;剪力墙洞口处的连梁推荐使用跨高比不小于6的弱连梁,这种连梁的梁端约束弯矩比较小,可以将剪力墙当做独立墙段来计算。
剪力墙结构设计问题及注意事项分析
![剪力墙结构设计问题及注意事项分析](https://img.taocdn.com/s3/m/de5fd1e0a0c7aa00b52acfc789eb172ded639901.png)
剪力墙结构设计问题及注意事项分析剪力墙是一种比较常见的结构形式,它可以承受地震、风载等外力,确保建筑物的稳定性和安全性。
在剪力墙结构的设计中,需要考虑以下问题和注意事项:1. 剪力墙的位置和数量剪力墙的位置应该合理,需要考虑到建筑物的布局和力的传递方式。
一般情况下,剪力墙应该布置在建筑物的两端或四个角落处,这样可以最大限度地保证墙体的稳定性。
剪力墙的数量也应该根据建筑物的规模和高度来确定,一般大型建筑物需要设置多个剪力墙。
2. 剪力墙的厚度和强度剪力墙的厚度和强度需要与建筑物的荷载和力的传递要求相匹配。
在设计过程中,需要根据结构设计规范和相关标准来计算墙体的厚度和强度。
一般情况下,墙体应该具备足够的承载能力和刚性,以便在地震等环境下能够发挥最大的作用。
3. 剪力墙与其他结构部件的连接剪力墙与其他结构部件的连接也是剪力墙设计过程中需要重点关注的问题之一。
在剪力墙的设计中,需要考虑到墙体与其他结构部件之间的相互作用和相互影响,确保连接部位的稳固和牢固。
一般情况下,墙体的连接应该采用焊接、螺栓连接、粘接等方式,确保连接部位的强度和稳定性。
4. 剪力墙结构的抗震设计抗震设计是剪力墙结构设计中需要非常重视的一个问题。
在设计中,需要采用合理的地震活载和地震动力学计算方法,进行结构的强度和刚度校核。
同时,在地震环境下,剪力墙应该具有足够的韧性和稳定性,以便能够有效地吸收地震能量,并将其分散到建筑物的其他部位。
剪力墙的定位和耐火性能也是设计中需要考虑的问题之一。
剪力墙的定位应该考虑到建筑物的使用功能和空间布局等因素,确保剪力墙的作用最大化。
同时,在耐火性能方面,剪力墙应该采用防火板、石膏板等材料进行包覆,以提高建筑物的整体耐火性。
总之,剪力墙结构设计是一个非常重要的问题,需要在设计过程中特别关注,从而确保建筑物的稳定性和安全性。
需要综合考虑多个因素,采取科学合理的设计方法和措施,以确保设计的合理性和可行性。
建筑剪力墙结构设计中常遇问题与解决措施
![建筑剪力墙结构设计中常遇问题与解决措施](https://img.taocdn.com/s3/m/44cf2ed3d5bbfd0a7956731f.png)
建筑剪力墙结构设计中常遇问题与解决措施【摘要】:由于剪力墙结构具有抗侧压刚度大、能有效减少侧移、具有较好的抗震性能等优点,因此,近年来,它在建筑结构设计中被广泛的应用,多用于多层和高层钢筋混凝土建筑中。
本文将主要针对多层和高层剪力墙设计中常见的问题进行分析,并提出解决措施。
【关键词】:多层高层剪力墙设计问题解决措施【pick to 】: because the shear wall structure has the side pressure stiffness big, can effectively reduce the lateral, has a good aseismic performance advantages, therefore, in recent years, it in the design of the building structure is widely used, more for multi-layer and high-rise steel reinforced concrete building. This article will mainly for multi-layer and high-rise shear wall design common problems are analyzed, and put forward the solution measures.【key words 】: multi-layer and high-rise shear wall design problem solving measures由于剪力墙结构具有抗侧压刚度大、能有效减少侧移和抗震能力强等特点,其主要表现在受力方面,由于剪力墙的刚度较大,所以在小震作用下结构的位移就会受到一定的限制,在高层建筑中作用更为显著;在地震作用下,其变形较小,破坏程度低,发生大地震时,剪力墙可以利用连梁和墙肢底部的塑性变形来消耗地震的能量。
剪力墙配筋统 一做法
![剪力墙配筋统 一做法](https://img.taocdn.com/s3/m/e3aa8440a200a6c30c22590102020740bf1ecd4e.png)
剪力墙配筋统一做法在建筑结构中,剪力墙起着至关重要的作用,它能够有效地抵抗水平荷载,如地震力和风荷载,保障建筑物的稳定性和安全性。
而剪力墙配筋的合理设计和施工则是确保剪力墙性能的关键因素之一。
本文将详细探讨剪力墙配筋的统一做法,以期为相关工程实践提供有益的参考。
一、剪力墙配筋的基本原理剪力墙的主要受力特点是承受水平剪力和弯矩。
为了抵抗这些内力,需要在墙体内配置适当的钢筋。
钢筋的作用包括提高墙体的承载能力、延性和耗能能力。
在水平荷载作用下,剪力墙底部区域通常承受较大的弯矩和剪力,因此底部加强区的配筋量相对较大。
同时,为了防止墙体在受力过程中发生脆性破坏,需要配置一定数量的分布钢筋,以保证墙体的整体性和均匀受力。
二、剪力墙配筋的类型和规格1、纵向钢筋纵向钢筋主要承受弯矩引起的拉力和压力。
一般采用 HRB400 或HRB500 级钢筋,直径通常在 12mm 至 25mm 之间。
纵向钢筋的间距应满足规范要求,以保证钢筋能够充分发挥作用。
2、横向钢筋横向钢筋又称分布钢筋,主要用于约束混凝土,提高墙体的抗剪能力和延性。
分布钢筋一般采用 HPB300 或 HRB400 级钢筋,直径通常在 8mm 至 12mm 之间,间距不应大于 300mm。
3、箍筋在边缘构件中,箍筋用于约束混凝土,提高构件的抗震性能。
箍筋通常采用 HRB400 级钢筋,直径和间距应根据计算和规范要求确定。
三、剪力墙配筋的计算方法剪力墙配筋的计算通常需要考虑多种因素,如水平荷载、墙体尺寸、混凝土强度等级等。
目前,常用的计算方法包括手算和软件计算两种。
1、手算方法手算方法主要基于结构力学原理和相关规范公式。
通过计算墙体在水平荷载作用下的内力,然后根据钢筋的强度和混凝土的抗压强度等参数,确定钢筋的面积和布置方式。
2、软件计算随着计算机技术的发展,越来越多的工程采用结构设计软件进行剪力墙配筋的计算。
常见的软件如 PKPM、YJK 等,能够较为准确地模拟剪力墙的受力情况,并给出合理的配筋结果。
剪力墙配筋设计常见问题和其做法
![剪力墙配筋设计常见问题和其做法](https://img.taocdn.com/s3/m/8901b92ef342336c1eb91a37f111f18583d00cd6.png)
箍筋重叠面积时,则不必提升。 如右图,箍筋替代墙水平分布筋时,该肢外箍满足计算要求 (注意墙 水平分布筋定义旳强度等级 )
• 边沿构件箍筋 约束边沿构件阴影区旳箍筋
内部采用小套箍和拉筋相结合旳方式。单数者采用拉筋。边沿构件较 长, 端部受力较大处宜设置小套箍 (第二、三排钢筋 ),加强约束。受 力较小远离墙端旳 中部处宜采用拉筋。 转角墙旳 角部 ,因为有两方向箍筋重叠约束,所以约束较强,角部可 以合适降低箍筋旳用量。
墙水平筋端部构造暂按照 不计入 体积 配箍率。
因为约束边沿构件箍筋旳复杂性,暂 未计入箍筋重叠面积。
但是当不计入重叠面积时,某边沿构 件体积配箍率仅差一点点,则可根据 设置小套旳设置情况直观判断是否满 足配箍率要求。 (应用此条时要有把 握)
• 边沿构件箍筋 构造边沿构件旳箍筋
满足间距、直径要求 连体、错层、B 级高度旳体积配箍率 (与老规范相比,框支剪力墙构造 旳要求取消 ) 当箍筋设置复杂、采用大箍套小箍时,绘制套箍图 箍筋替代墙水平分布筋时,该肢外箍满足计算要求 (注意墙水平分布 筋定义旳强度等级)
背景 总师室对剪力墙设计旳统一
各分企业(各所)可能会有本地或自己旳习惯、要求,对某些争 议问题能够有不同做法。
• 剪力墙配筋设计牵涉旳内容
• 截面要求、稳定性要求 • 满足计算要求 • 配筋率旳计算(边沿构件、墙身) • 配箍率旳计算( Acor,箍筋体积,重叠面积,墙水平筋旳利用) • 墙分布筋旳构造要求,拉筋旳构造要求 • 边沿构件旳类型( YBZ/GBZ/AZ) • 边沿构件旳箍筋构造要求(箍筋,拉筋,直径,间距,肢距 /无支
更经济 某些
更以便 某些
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
上海天华建筑设计有限公司 结构一所
•
剪力墙结构的”常用最小”构造配筋(2排)
优先采用d8
表中钢筋间距以50mm为模数,并非最小配 筋。允许采用10mm为模数的钢筋间距,比
如bw=250mm的剪力墙,分布筋允许采用
d8@160,配筋率为0.25%。但应注意与边 缘构件箍筋的关系。亦允许不同直径钢筋搭
• • • • • •
背景
各分公司(各所)可能会有当地或自己的习惯、要求,对某些争 议问题可以有不同做法。
上海天华建筑设计有限公司 结构一所
•
• • • • • • •
剪力墙配筋设计牵涉的内容
截面要求、稳定性要求 满足计算要求 配筋率的计算(边缘构件、墙身) 配箍率的计算(Acor,箍筋体积,重叠面积,墙水平筋的利用) 墙分布筋的构造要求,拉筋的构造要求 边缘构件的类型(YBZ/GBZ/AZ) 边缘构件的箍筋构造要求(箍筋,拉筋,直径,间距,肢距/无支 长度,配箍率) 边缘构件的纵筋构造要求(直径,根数、配筋率、间距) 短肢墙、小墙肢的要求、边框柱的要求 满足嵌固的要求 …… 表达方式(原位/列表) 辅助计算工具 自动生成软件的结合……
•
边缘构件箍筋
约束边缘构件阴影区的箍筋
目前对墙水平分布筋参与体积配箍率 的构造做法和相关辅助计算表尚未成 熟,剪力墙约束边缘构件暂不考虑墙 水平分布筋的贡献。
墙水平筋端部构造暂按照不计入体积 配箍率。 由于约束边缘构件箍筋的复杂性,暂 未计入箍筋重叠面积。 但是当不计入重叠面积时,某边缘构 件体积配箍率仅差一点点,则可根据 设置小套的设置情况直观判断是否满 足配箍率要求。(应用此条时要有把 握)
上海天华建筑设计有限公司 结构一所
•
约束边缘构件非阴影区
[《03G329-1》P3-4]
上海天华建筑设计有限公司 结构一所
•
约束边缘构件非阴影区
配筋方式的改变-拉筋(+墙分布筋); 计算区域的改变-标准区格; 轴压比相关; “≤”的意义-实配间距不大于计 算值;
是否考虑剪力墙水平分布筋的贡献?
上海天华建筑设计有限公司 结构一所
• • • •
• • •
上海天华建筑设计有限公司 结构一所
•
底部加强区的范围 嵌固面以下不作为底部加强区。
H/10
24m以下剪力墙结构一层
[《抗规》第6.1.10条及《高规》第7.1.4条]
•
标高表
注明嵌固端位置 取消约束边缘构件范围
[(11G101-1)]
上海天华建筑设计有限公司 结构一所
•
剪力墙墙身分布筋(框剪结构的竖向和水平分布筋) 水平分布筋最小直径 d8
蓝色钢筋不需要设置
蓝色钢筋必须设置
上海天华建筑设计有限公司 结构一所
•
边缘构件纵筋搭配(构造配筋时) 在满足计算要求,满足《高规》7.2.15-3,7.2.16条规定的最少配置量的 前提下,标准形状的边缘构件,宜搭配部分小直径钢筋,提高经济性。
如图二级非底部 加强区GBZ,满 足6d12,也满足 0.6%的要求
As=13
As=9
As=13
hw不大于4bw,端部一排配足;有翼墙端,可以考虑翼墙一排纵筋。 排不下时,可设置两排,净距50mm,配筋量宜比计算适当放大 亦可采用并筋做法
上海天华建筑设计有限公司 结构一所
•
边缘构件纵筋与计算结果的对应
SATWE计算结果纵筋合力点的位置
更经济 一些
更方便 一些
hw不大于4bw,端部一排配足;有翼墙端,可以考虑翼墙一排纵筋。 排不下时,可设置两排,净距50mm,配筋量宜比计算适当放大 亦可采用并筋做法
竖向分布筋最小直径 d8 HRB400及以上等级,保证直立性
当审图不允许竖向分布筋采用d8时,改为d10,间距根据规范要求加
大
[《抗规》第6.4.4-3条及《高规》第7.2.18条]
•
剪力墙墙身分布筋最小配筋率和最大间距 剪力墙结构一二三级 0.25%,四级及以下0.2%;间距300mm 高层剪力墙7.2.19条位置:0.25%;间距200mm 框剪结构0.25%(非抗震0.2%);间距300mm 框支剪力墙底部加强区0.3% (非抗震0.25%);间距200mm
•
边缘构件纵筋与计算结果的对应
边缘构件的总配筋量与计算结果
当某肢较短,合并暗柱绘制时: 总量满足计算要求,满足最小配筋率要求 当为短肢墙时,满足短肢墙的总配筋率要求 每一肢满足纵筋配置位置和合力点的对应关系 对配筋较大难以配置者,允许采用“组合墙”计算纵筋配置。
上海天华建筑设计有限公司 结构一所
•
配。
上海天华建筑设计有限公司 结构一所
•
剪力墙结构的“最小”构造配筋(2排)
审图不同意采用d8时,采用d10,间距调整
上海天华建筑设计有限公司 结构一所
•
框支剪力墙结构底部加强区墙身的“最小”构造配筋(2排)
优先采用d8
审图不同意采用d8时,采用d10, 间距不大于200mm
•
框架-剪力墙结构墙身的“最小”构造配筋 一~四级剪力墙的最小配筋率均按照0.25%控制;水平分布筋的最小 直径要求同竖向分布筋(均优先选用8mm);高层建筑中的顶层、 楼电梯间、山墙、端开间纵(外)墙建议控制间距200mm。
上海天华建筑设计有限公司 结构一所
•
边缘构件纵筋搭配(构造配筋时) 对于非标准形状的边缘构件,尤其是多个边缘构件由于距离较近,合并绘 制为一个时,则应注意最小配置量不再是规范所写的6d16,6d12,4d12 等等。
如图二级非底部加强区GBZ,为一个暗柱、 一个角柱的合并,每个的最小配置量应为 6d12,总共应为12d12。剩下的可以搭配 一些小直径d10。(满足计算和最小配筋率 要求)
上海天华建筑设计有限公司 结构一所
•
边缘构件纵筋与计算结果的对应
SATWE计算结果纵筋合力点的位置
新SATWE版本由3bw改为4bw 实配暗柱纵筋合力点的位置应满足计算要求,所以当hw≤4bw时,满足 计算的纵筋应配置在端部
上海天华建筑设计有限公司 结构一所
•
边缘构件纵筋与计算结果的对应
SATWE计算结果纵筋合力点的位置
如图二级底部加强区YBZ,为一个暗柱、一 个角柱和一个翼柱的合并,每个的最小配置 量应为6d16,总共应为18d16。剩下的可 以搭配一些小直径d12。(满足计算和最小 配筋率要求)
小直径钢筋应放在受力较小或便于施工的 位置,不能摆在墙肢端部。合并暗柱的情 况多且复杂,搭配小直径钢筋需考虑全面, 量力而行,这种情况不做强制要求。
上海天华建筑设计有限公司 结构一所
•
边缘构件合并
合并绘制暗柱的规则
一般情况下以400mm或两倍墙厚作为控制,如果按照各处基本 尺寸绘制后,剩余的墙身段长度小于400mm或两倍墙厚时,宜 合并绘制暗柱。 合并后需注意边缘构件箍筋代替墙水平分布筋的计算和构造要 求。 具体工程中需灵活掌握。
上海天华建筑设计有限公司 结构一所
•
边缘构件箍筋
构造边缘构件的箍筋
满足间距、直径要求
连体、错层、B级高度的体积配箍率 (与老规范相比,框支剪力墙结构 的要求取消) 当箍筋设置复杂、采用大箍套小箍时,绘制套箍图
箍筋代替墙水平分布筋时,该肢外箍满足计算要求(注意墙水平分布 筋定义的强度等级)
上海天华建筑设计有限公司 结构一所
上海天华建筑设计有限公司 结构一所
•
约束边缘构件非阴影区 拉筋竖向间距满足约束边缘构件阴影区的间距,即一级100mm,二三级 150mm; 拉筋竖向间距可以与阴影区的箍筋竖向间距不同,但与对应墙身的水平分 布筋间距应成一倍或两倍关系; 拉筋水平间距不大于对应墙身的竖向分布筋间距;
上海天华建筑设计有限公司 结构一所
需要箍筋重叠面积计入 体积配箍率时,可增加 小套箍的用量。
上海天华建筑设计有限公司 结构一所
•
边缘构件箍筋 约束边缘构件阴影区的箍筋
均正确。
需要箍筋重叠面积计入体积配箍率时, 可增加小套箍的用量。 或者说:不计入重叠面积时,体积配 箍率差一点点,则设置小套箍满足配 箍率要求。
上海天华建筑设计有限公司 结构一所
•
边缘构件箍筋
构造边缘构件的箍筋
箍筋(拉筋)肢距不大于300mm,与纵筋至多隔一拉一
内部尽量采用拉筋
上海天华建筑设计有限公司 结构一所
•
边缘构件箍筋 构造边缘构件的箍筋
内部以拉筋为主。 边缘构件较长,端部受力较大处宜设置小套箍(第二、三排钢筋),加 强约束。受力较小远离墙端的中部处宜采用拉筋。 转角墙的角部,由于有两方向箍筋重叠约束,所以约束较强,第三、 四排钢筋间可不再设小套箍。
上海天华建筑设计有限公司 结构一所
•
边缘构件纵筋与计算结果的对应
SATWE计算结果纵筋合力点的位置
hw大于4bw,保证合力点位置和配筋不小于计算 有翼墙端,可以考虑翼墙一排纵筋。 (对于纵筋间距不大于200mm,墙厚不大于400mm的一般情况,端部 6根或角部8根配足即可满足合力点位置)
上海天华建筑设计有限公司 结构一所
剪力墙配筋设计新老常见问题、统 一做法及一些探讨(一)
2012-4-11
上海天华建筑设计有限公司 结构一所
•
急待统一的理由
我们的大量业务均包含剪力墙 规范、图集的更新:2010版《抗规》《砼规》《高规》及相 关图集 新规范、标准的模糊条文(不同的人有不同的理解) 越来越严格的经济性要求 越来越高的质量要求 越来越高的速度要求 项目内外的统一性仍需提高 总师室对剪力墙设计的统一
•
构造边缘构件的最小尺寸 对构造边缘角柱、翼柱,多层建筑的最小尺寸要求不同于高层建筑,设计 中应予以区分。
