铁路编组站

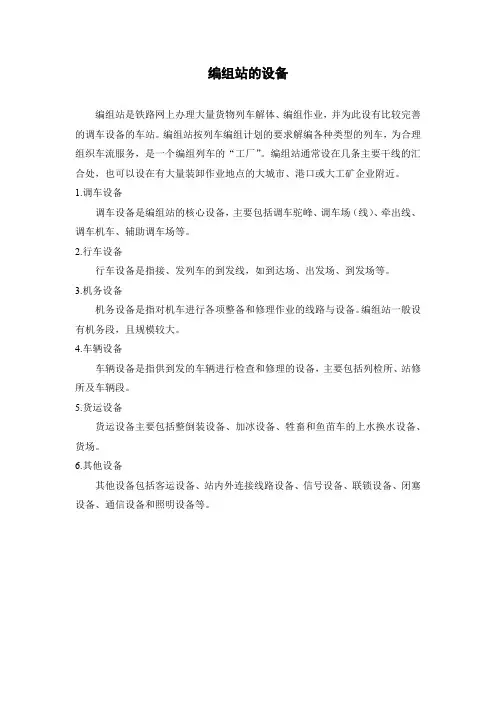

编组站的设备
编组站的设备
编组站是铁路网上办理大量货物列车解体、编组作业，并为此设有比较完善的调车设备的车站。
编组站按列车编组计划的要求解编各种类型的列车，为合理组织车流服务，是一个编组列车的“工厂”。
编组站通常设在几条主要干线的汇合处，也可以设在有大量装卸作业地点的大城市、港口或大工矿企业附近。
1.调车设备
调车设备是编组站的核心设备，主要包括调车驼峰、调车场（线）、牵出线、调车机车、辅助调车场等。
2.行车设备
行车设备是指接、发列车的到发线，如到达场、出发场、到发场等。
3.机务设备
机务设备是指对机车进行各项整备和修理作业的线路与设备。
编组站一般设有机务段，且规模较大。
4.车辆设备
车辆设备是指供到发的车辆进行检查和修理的设备，主要包括列检所、站修所及车辆段。
5.货运设备
货运设备主要包括整倒装设备、加冰设备、牲畜和鱼苗车的上水换水设备、货场。
6.其他设备
其他设备包括客运设备、站内外连接线路设备、信号设备、联锁设备、闭塞设备、通信设备和照明设备等。
编组站发展概述
编组站发展概述
编组站是指铁路线路上的一个重要设施，它是指为了铁路列车编组而建立的专门场所，是铁路服务体系中的一个关键环节。
编组站按照其规模和作用不同，可以分为大型编组站、中型编组站和小型编组站。
在铁路运输中，编组站的作用非常重要，它是铁路运输的核心部分，其发展历程也是铁路运输发展历程的一个缩影。
编组站的历史可以追溯到19世纪末期，当时的铁路运输技术还不够发达，列车的编组和调度等工作主要靠人工完成，效率低下且易出现错误。
为了提高编组效率和保证列车调度的准确性，人们开始思考如何通过机械化的方式来完成这些工作。
于是，编组站这一设施应运而生。
最初的编组站主要是以手拉车为主要工具，通过人工推动和拉动手拉车完成编组和调度等工作。
随着铁路运输技术的不断发展，编组站的设备和工具也得到了不断更新和改进。
20世纪初期，随着电气化技术的发展，电力机车和电气化设备逐渐应用于编组站，使编组效率和安全性得到了大幅提升。
20世纪50年代，自动化技术开始应用于编组站，使得编组效率和精度大幅提高，同时也减少了人员的劳动强度。
21世纪以来，随着信息技术的广泛应用，编组站的自动化水平和智能化水平不断提高，最终实现了全自动化操作，极大地提高了编组效率和安全性，同时也降低了人力成本。
目前，中国已经建设了一
批大型自动化编组站，其中最大的编组站可以同时处理1000多节车厢的货物列车。
总的来说，编组站的发展历程是一个不断完善的过程，它经历了从手工操作到机械操作、电气化操作、自动化操作和智能化操作的演变。
随着铁路运输技术的不断发展，编组站的技术水平也在不断提高，未来编组站将会更加智能、高效和安全，为铁路运输提供更好的服务。
《铁路车站编组站》课件
检测设备
包括车辆安全检测设备、传感 器和监控系统，用于检测车辆 状况和运行数据。
轨道设备
包括轨道线路和交换设备，确 保车辆在编组站内安全移动和 调度。
机械设备
包括起重机、转向架和装卸设 备，用于车辆拆解、装配和搬 运。
编组站的管理
运输部门
负责编组站的规划、调度和 运营管理，确保车辆组合和 拆解的顺利进行。
铁路车站编组站
本课件将介绍铁路车站编组站的概念、作用、分类，以及开发历程、编组作 业流程、设备和管理。还会探讨未来的发展趋势和结论。让我们一起了解这 个重要而有趣的主题。
铁路编组站的定义
概念
铁路编组站是指负责将火车车厢按照客运或货运的不同需求进行组合、拆分和装配的专用场 所。
作用
编组站为铁路交通提供了高效的车辆管理和编组作业，确保火车运输的安全性和运行效率。
安全监管
监督编组站的运行，并进行 安全培训、检查和事故调查， 保障铁路交通的安全性。
设备维护
负责编组站设备的维护和保 养，确保设备的正常运行和 寿命。
未来的发展趋势
1 自动化技术
随着科技的进步，自动化技术将在编组站中得到更广泛应用，提高操作效率和安全性。
2 大数据应用
采集和分析大量的运输数据，帮助优化编组作业流程，提供更准确的运输方案。
编组作业流程
车辆进站
火车车辆按照安排进入编组站，准备进行车辆组合或拆解。
拆解车辆
根据运输需求，将车辆拆解成单独的车厢，以便进行后续的装配和组合。
所有车辆检验
在进行组装之前，对车辆进行全面检查，确保安全性和运行状态。
组装车辆
根据运输需求，将车辆按照指定顺序组装成完整的火车组合，准备发车。
编组站
向的列车，也是在一个共用的出发场上办理。
单向三级三场纵列式编组站 采用三级三场布置图有许多优点：(1)为各方面到达改编的列车创 造了良好的作业条件。列车的到达、解体、编组、出发都是顺序进行 的，形成“流水式”作业，车站改编能力较大。(2)车站只采用一套调 车系统，使车站作业自动化方案大为简化，有利于编组站现代化。 三级三场布置图也有缺点：反向改编列车的走行公里增加；站坪 长(大约ቤተ መጻሕፍቲ ባይዱ～8km）。
车辆在一级三场编组站作业流程
车辆在二级四场编组站作业流程
纵列式布置三级三场编组站改编车流作业流程图
车辆在三级六场编组站作业流程
单向三级三场纵列式编组站 该类型编组站的到达场、调车场和出发场是依次纵列配置的。其 在作业上的主要特点是：所有衔接方向到达的改编列车都接入一个共 同的到达场；列车的解编作业集中在一个共同的调车场；发往各个方
大量货运量的大城市、港口或大工矿企业附近。
5
编组站的调车设备
铁路编组站的主要任务，是对货物列车进行解体和编组， 其运营特征集中反映在解体和编组的调车作业过程中。而 调车作业的效率与安全，除了与调车人员的技术水平和熟 练程度有关外，主要取决于车站所采用的调车设备和技术 设施。
1）调车工作分类
调车工作按使用设备分为牵出线调车和驼峰调车两种。 (1)牵出线调车 牵出线调车是最基本的调车作业方式，牵出线是一项重要的调车 设备。即使在驼峰编组站上，也还有许多调车项目，如车列的编组、 转线、车辆的摘挂和取送等需使用牵出线进行调车。 (2)驼峰调车 驼峰是利用车辆自身的重力和驼峰的高度并辅以机车推力来解体 车列的一种调车设备。调车时，调车机车先将车列推上峰顶，摘开车
的反坡（压钩坡和加速坡）联系起来。这样既可以保证驼峰的必要高度，
高速铁路运输设备第三章 第四节编组站
如图3-4-1 单向一级三场横列式编组站 单向一级三场横列式编组站图型一般适用于上、下行双方向改编车流较均衡，解编作业量在3200～4700 辆左右，或站坪长度受到限制及远期无大发展的中、小型编组站。也可作为远期大型编组站的初期过渡布 置图。 （1） 单向二级四场混合式编组站布置图（如图3-4-2所示）
图3-4-4 双向三级六场纵列式编组站
双向三级六场纵列式编组站由于设有两套调车设备，车场又都是纵向排列，进路交叉少，因而 能力大。一般情况能够解编14000～16000辆/日。
如图3-4-2 单向二级四场混合式编组站 二级式编组站的驼峰解体能力较大，它适用于编解作业量较大，或解编作业量大而地形困难的大、 中型编组站。
（1） 单向三级三场纵列式编组站布置图（如图编组站布置图 单向三级三场纵列式编组站所有衔接方向到达的改编列车都接入一个共同的到达场，车列的解编作 业集中在一个共同的调车场，发往各个方向的列车，也是在一个共用的出发场上办理。到达场、调车 场和出发场是顺序配置的。 （1） 双向三级六场纵列式编组站布置图（如图3-4-4所示）
调车设备是编组站的核心设备。调车设备的数量与规模及各车场的相互位置就构成了编组站不同形式的 布置图。 1. 按调车设备的套数及调车驼峰方向分类 （1）单向编组站 只有一个调车场，上、下行只有一套调车设备（包括驼峰、调车场、牵出线），其驼峰溜车方向一般顺主 要改编车流运行方向（也称顺向）。 （2）双向编组站 有两个调车场，上、下行各有一套调车设备，一般情况下，两系统的调车驼峰应朝向各自的上行和下行调 车方向。 2. 按每一套系统内车场的相互位置和数目分类 （1）横列式编组站 上下行到发场与调车场并列配置。 （2）纵列式编组站 到达场、调车场、出发场等主要车场顺序纵向排列。 （3）混合式编组站 到达场与调车场纵列、出发场与调车场并（横）列。 我国编组站布置图的基本类型归纳有六种：单向横列式、单向纵列式、单向混合式、双向横列式、双向纵 列式、双向混合式。其他类型都是在这些布置图基础上派生的，并且数量很少。 此外，我国铁路现场对编组站布置的图习惯上称为“几级几场”。“级”是指同一调车系统中到达场、调 车场、发车场纵向排列的场间关系。一级式就是指车场横列，二级式就是指到达场、调车场纵列，而三级 式是指到达场、调车场、发车场顺序纵列；“场”是指车场，车站有几个车场就叫做几场。 3. 常见编组站布置图 （1） 单向一级三场横列式编组站布置图（如图3-4-1所示）
铁路运输设备第12节课-区段站和编组站
本站作业车（地方作业车）是指到达本枢纽或本 站货场及工业企业线进行货物装卸或倒装的车辆，其 作业过程较有调中转车增加了送车、装卸和取车等内 容，其中重点是取送车作业。
本站作业车的取送有编开枢纽小运转和调车取送 两种方式。
编组站
编组站在作业和设备上的特点： 4、本站作业车的作业：
编组站按列车编组计划的要求，编解各种类型 的列车，为合理组织车流服务，是一个编组列车的 “工厂”。
编组站通常设在几条主要干线的汇合处，也可设 在有大量的装卸作业地点的大城市、港口或大工矿企 业附近。
编组站
编组站在作业和设备上的特点： 1、改变中转货物列车作业，包括： ➢ 解体列车的到达和解体作业 ➢ 始发列车的集结、编组和出发作业
驼峰可分为以下三类： ➢ 大能力驼峰（>4000辆，≥30条调车线） ➢ 中能力驼峰（2000~4000辆，17~29条调车线） ➢ 小能力驼峰（<2000辆，≤16条调车线）
驼峰调速工具： 用于提高驼峰的改编能力，保证作业安全所必须的
设备 常用的调速工具有手闸、制动铁鞋、车辆减速器和
减速顶等 ➢ 机械化驼峰上，铁鞋、车辆减速器 ➢ 自动化驼峰上，自动化控制
为干线运输服务的路网性编组站，应远离城市，设 在主干线顺直的地点
肩负干线与地方运输双重任务的区域性编组站，应 远离城市，设在主要干线车流顺直的地点，而且要 靠近城市中货流产生的地点，如工业区、仓库区等
编组站布置
编组站选址，应考虑一下几个方面： 主要为地区服务的工业或港湾编组站，则应
设在车辆集散的地点附近，不可远离城市。 当编组站位于铁路枢纽网的终端时，则应设
注意：此项作业是编组站最重要的作业，要占用大部 分设备。因此保证该项作业的流水性是编组站设 计的关键。
编组站概述
第一节 编组站概述
所谓编组站，就是在铁路网上 办理货物列车解体、编组作业，并 为此设有比较完善的调车设备的车 站。
一、编组站的作业
1. 改编中转货物列车作业 2. 无改编中转货物列车作业 3. 部分改编中转货物列车作业 4. 本站作业车的作业 5. 机务作业 6. 车辆检修作业 7. 其它作业
二、编组站的设备
1. 调车设备 2. 运转设备 3. 机务设备 4. 车辆设备 5. 货运设备 6. 其它设备
三、编组站分类
㈠、编组站根据其在路网中的位置、作用和所承担的 作业量，可分为路网性编组站、区域性编组站和地方 性编组站。
各类编组站比较
编 组 位于地点
任务 衔接方向或或编 有 调 站型
性编 的重要地点 流改编作业， 方向或编组3个 辆以 合 式 、 或自动
组站
编组较多的 及以上方向列车 上 纵 列 式 控制
直通和技术
和双向
直达列车
混合式
地 方 铁路干支线交 性 编 会点、铁路枢 组站 纽地区或大宗
车流集散的港
口、工业区，
中转、地方 车流改编作 业
编组两个及以上 2,500 单 向 混 半 自 动 去向的直通和技 辆 左 合 式 、 或 其 他 术直达列车 右 横列式 控 制 设
谓“级”是指在车站中轴线上纵向排列的车场数。所 谓“场”是指全站主要车场的总数。
站类
组去向数
中转
型
车数
路网 路网、枢纽地 大量中转车 衔接业， 或编组3个及以 辆 以 向纵列
组站
编组大量技 上方向列车，编 上 式或混
术直达和直 组技术直达列车
合式
通列车
和直通列车去向
之和达到6个
编组站作业流程
加强对编组站作业过程的监管，确保 作业按照规定的安全操作规程进行， 防止违规操作和危险行为。
效率提升措施
设备维护与更新
定期对编组站内的设备进行维护和更新， 确保设备处于良好状态，提高作业效率。
A 作业流程优化
对编组站的作业流程进行优化，减 少不必要的环节和等待时间，提高
作业效率。
B
C
D
列车按照预定的计划，从其他 车站或编组站到达编组站。
列车解体
列车在解体场的指定位置停稳 后，通过驼峰或牵出线进行解 体，将车列拆分成单独的车厢 。
车辆检查
对解体后的车厢进行技术检查 ，确保车辆状态良好。
车辆送至货场
将检查合格的车厢送至相应的 货场或车辆段，以备装车或检
修。
出发编组车列作业流程
车厢集结
储备足够的应急物资，确保在突发事件发生时能够及时进行处 置。
定期进行应急演练和培训，提高员工应对突发事件的能力和意 识。
建立完善的应急响应机制，确保在突发事件发生时能够迅速启 动应急响应，最大程度地减少损失和影响。
谢谢观看
装车质量检查
对装载好的车厢进行质量检查， 确保货物安全、稳固。
空车调配
根据装车计划，从货场或车辆 段调配合适的空车。
货物装载
按照货物的性质和运输要求， 使用适当的装载机械将货物装 入车厢。
车辆送至编组站
将装载好的车厢送至附近的编 组站，以备后续的编组作业。
卸车作业流程
列车到达卸车线
列车按照预定的计划 到达卸车线的指定位 置。
编组站作业流程
目录
• 编组站概述 • 编组站作业内容 • 编组站作业流程 • 编组站设备与设施 • 编组站作业安义
编组站作业
编组直达 到站总数
编组列车 到站总数
不少于6个
单方向作业 为主不少于20 个；双方向作 业为主不少于 25个。
有调
6000辆（解
作业量 编合计）以上
区域性 编组站
不少于3个
单方向作业 为主不少于10 个；双方向作 业为主不少于 15个。
4000辆（解 编合计）以上
地方性 编组站
少数编组2个
单方向作业 为主不少于4个； 双方向作业为 主不少于8个。
五、编组站的分类
3.根据布置图型的不同
(2)“级”指在车站一个调车系统内纵向排列的车场数。
一级 二级
三级
(3)“场”指全站主要车场的总数。图型的不同
(4)“式”指车场互相排列的形式。
DF
横列式：上、下行到发场与调车
DC
场并列配置;
DF
纵列式：主要车场 顺序排列;
D
DC
双桥站，铁路一等站，辅助编组站。担负着京承、京秦 方向及枢纽小运转列车的解编任务。站型为二级三场，进 路控制部分采用驼峰自动集中微机控制。
五、编组站的分类
3.根据布置图型的不同
单向横列式、单向纵列式、单向混合式 双向横列式、双向纵列式、双向混合式
(1)“向”指调车系统 单向：上、下行改编车流共用一套调车设备； 双向：两套调车设备分别承担上、下行改编车流解编作业 “级”指在车站一个调车系统内纵向排列的车场数。
2500辆（解 编合计）以上
五、编组站的分类
2. 在一个枢纽内有两个或以上的编组站时，根据作业 量和作业分工
(1)主要编组站
主要担当路网上中转车流的改编任务，以解编直达、直通 列车为主的车站。
(2)辅助编组站
协助主要编组站作业，以解编地区小运转车流为主，个别 情况也编组少量直达列车的车站。
编组站
编组站一、编组站的作业改变中转货物列车作业；无改编中转货物列车作业；部分改编中转货物列车作业；本站作业车的作业（调机取送和枢纽内开小运转车）；机务作业；车辆检修作业；其他二、编组站的编组站的设备调车设备----调车设备是编组站的核心设备，包括调车驼峰、调车场（线）、牵出线、调车机车等几部分。
行车设备 -----行车设备即接发货物列车的到发线。
机务设备 -----编组站一般均设机务段，而且规模较大。
车辆设备-----车辆设备是指供到发的车辆进行检查和修理的设备。
有列检所、站修所、车辆段货运设备-----整倒装设备、加冰设备、牲畜、鱼苗车的上水换水设备、货场其它设备-----客运设备、站内外连接线路设备。
三、编组站的分类1）根据编组站在路网中的位置、作用和所承担的作业量分类：①路网性编组站----是位于路网、枢纽地区的重要地点，承担大量中转车流改编作业，编组大量技术直达和直通列车的大型编组站。
一般衔接3 个及以上方向，日均出、入有调中转车达6000辆，设有单向或双向纵列式和混合式的站场，自动或半自动控制的驼峰。
②区域性编组站 ----是位于铁路干线交会的重要地点，承担较多中转车流改编作业，编组较多的直通和技术直达列车的大中型编组站。
一般衔接3 个及以上方向上方向列车，日均出、入有调中转车达4000辆，设有单向混合式、纵列式和双向混合式的站场，半自动或自动控制设备的驼峰。
③地方性编组站----是位于铁路干支线交会点和铁路枢纽地区港口、工业区，承担中转、地方车流改编作业的中小型编组站。
一般为编组两个及以上去向的直通和技术直达列车，日均出、入有调中转车达2500辆，设有单向混合式、横列式布置的站场，半自动驼峰。
2）在一个铁路枢纽内若设有两个或以上的编组站时，根据作业分工和作业量分类：①主要编组站主要担当路网上中转车流的改编任务，以解编直达、直通列车为主的车站。
②辅助编组站协助主要编组站作业，以解编地区小运转车流为主。
交通港站及枢纽 铁路港站
3、作业量
目前，我国编组站的作业量比美国、德国、日本大两倍；每股固 定到站的调车线，每昼夜一般要集结3个车列，而发达资本主义国家 只有0.8—1.2列。
郑州北站：1963年1月建站，是贯通我国东西南北的铁路交通枢纽， 被誉为“路网心脏”。目前，郑州北站平均每天接发车600列左右， 日均办理车数达3.6万辆以上。自2002年10月初起，单日办理车辆突 破3万辆大关，成为了当时的世界第一,到今日已经有近6年光辉历史,
图2-3 单向混合式二级四场布置图
主要结构特点（图2-3）
① 共用的到达场和调车场纵列配置，上、 下行出发及通过车场并列设在调车场的 两侧；
② 在到达场与调车场之间，设有驼峰； 调车场尾部设2条牵出线。
改编列车作业流程
图2-4 改编车流在站内的作业流程
优缺点分析 • 优点：
1) 克服了一级三场解体列车牵出困难；
改编作业)和3-4条引入线路组成； （2）布置图形:枢纽区段站、小型编组站； （3）运营特点：所有作业完全集中在一个车站上进行， 设备集中，管理方便，运营效率较高。但由于作业集 中，必然产生大量的作业进路交叉干扰，通过能力和 改编能力都较小；
武汉北编组站的征地拆迁量很大：
• • • • • • 需征地7000多亩 涉及到15个行政村 35个自然村。其中，12个自然村将整体搬迁 60多个企业 1300多户农户 这一搬迁量，仅次于三峡工程。
二、编组站的作业
运转作业：列车到达作业、车列解体作业、
车列编组作业、列车出发作业；
机务作业：机车出段、入段、整备及检修；
沈阳 小计 北京 呼和浩特
小计
成都
6
5
2
2
成都东、贵阳南 重庆西
全国不同等级编组站汇总
中国铁路编组站中国铁路编组站（部分概况）路网性编组站（15）：郑州北、哈尔滨南、苏家屯、沈阳西、山海关、丰台西、石家庄、襄樊北、徐州北、济南西、南京东、南翔、阜阳北、鹰潭、株州北区域性遍组站（17）：哈尔滨、三间房、四平、南仓、大同、江岸西、武昌南、西安东宝鸡东、向塘西、江村、衡阳北、柳州南、贵阳南、成都东重庆西、兰州西地方性编组站（17）：牡丹江、长春、通辽、梅河口、太原北、包头西、安康东、青岛西淮南西、良山门、来舟、乔司、怀化南、昆明东、武威南、迎水桥乌西1郑州北2向塘西/徐州北（有介绍都说是），不过徐州北的多一些3向塘西/徐州北4丰台西（号称中国最大的编组站之一）5株洲北（一说是全国五大编组站之一，估计就是第五，一说是全国七大编组站之一，一说全国八大铁路编组站之一，号称江南最大）有"北有郑州北，南有株洲北"之称。
6苏家屯/阜阳北（都说是全国六大编组站之一，估计就是第六）7苏家屯/阜阳北8南京东/南翔/(号称华东最大编组应该不小)/哈尔滨南9怀化南（说是九大之一）10山海关（一说全国十大编组站之一）附一说石家庄火车站是北方重要的客货中转站，全国三大编组站之一。
襄樊北－一说13大编组站之一)南翔－说是13大之一，也号称华东最大编组鹰潭东编组站是全国铁路15个路网性编组站之一，在全路49个编组站中列第17位。
(估计排在鹰潭前面的是怀化南和沈阳西或者是苏家屯（看其中哪个不是路网编组）)轨道数小统计阜阳北244根铁轨郑州北228根铁轨襄樊北113根铁轨（亚洲最大一级三场）向塘西小杨村苏家屯南翔柳州南聊城侯马北42股道华东最大编组：淮南西站，南翔，南京东（都对外宣称）西北最大编组：兰州西，然后是新丰镇（以后扩建）西南最大编组：贵阳南华北最大编组：郑州北华中最大编组：向塘西？株洲北？东北最大编组：苏家屯，然后是哈尔滨南华南最大编组：广州北，平湖南？15路网编组：郑州北，丰台西，济南西，沈阳西，哈尔滨南，山海关，株洲北，襄樊北，南京东，向塘西，鹰潭东，南翔，阜阳北，徐州北，广州北（增加了广州北，鹰潭东，阜阳北）_但是不知道苏家屯（沈阳南站）是不是了。
铁路编组站的主要流程
铁路编组站的主要流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铁路编组站是铁路运输网络中的重要节点，主要负责列车的解体、编组和重新组合，以实现货物的高效运输和调度。
编组站
编组站是铁路网上集中办理大量货物列车到达、解体、编组出发、直通和其它列车作业，并为此设有比较完善的调车作业的车站。
其主要任务是根据列车编组计划的要求，大量办理货物列车的解体和编组作业。
对货物列车中的车辆进行技术检修和货运检查整理工作，并且按照运行图规定的时刻，正点接发列车。
所以，人们往往称编组站为编组列车的工厂。
成都北编组站、郑州北站、武汉。
通过铁路运输的货物，由装运站运到目的地站所需要的时间和两站的距离相除，叫做货物列车的旅行速度。
解放初期，我国货物列车的旅行速度很低，制约旅行速度的因素很多，有机车车辆、线路、通信信号设备以及编组站的作业能力。
随着国民经济的发展，铁路运输任务日益繁重，为适应国民经济的发展，我国铁路各部门在不同时期不断采用新技术，对原有技术装备进行技术改造，作业方式、管理模式不断适应新装备，逐步进行改善。
技术装备的不断更新改造，无疑为提高列车运行速度、线路通过能力以及列车牵引重量创造了条件。
五十年代末我国已建复线自闭塞、设计通过能力为144对列车／日。
九十年代末在繁重干线上开行了5000吨级列车，大秦线可以开行6千吨和l万吨单元列车。
货物列车的旅行速度有了较大的提高。
除此外，编组站的技术改造是提高货物列车旅行速度的重要因素。
我国编组站技术改造大约经历了简易驼峰、机械化驼峰、半自动化驼峰以及综合自动化驼峰编组站几个阶段。
编组站平面调车作业方式解放初期我国编组站的作业方式是平面调车作业。
一列货物列车编组站解体时，由机车将该列车牵引至牵出线上，按照车辆去向，由机车分别推送到不同的编组线路上去。
当某一条编组线路存放的车辆满足了一列车规定的车辆数量时，才可能由该编组站驶出。
这样的调车作业方式效率十分低下，分解一个列车大约需要1．5—2小时，一条编组线存放的车辆满足一列车数量要求大约在10个小时以上，因此满载货物的车辆由装运站运到目的地站的时间，几乎有将近一半的时间价停留在各个编组站。
为了提高车辆周转率，缩短货物运输时间，就必须对编组站进行技术改造。
编组站与调车驼峰课件
目录
CONTENTS
• 编组站概述 • 调车驼峰简介 • 编组站与调车驼峰的关联 • 调车驼峰的优化策略 • 编组站与调车驼峰的安全管理 • 编组站与调车驼峰的未来发展
01 编组站概述
定义与功能
定义
编组站是铁路枢纽内组织列车编解作业的车站，主要负责将到达的货物列车进 行解体，将到达的车流按去向重新编组成新的列车，并组织开往目的地。
发展趋势
自动化
绿色环保
随着技术的发展，编组站将逐步实现 自动化，包括自动化驼峰调车、自动 化编组、自动化信号控制等方面。
ห้องสมุดไป่ตู้
编组站将注重环保节能，采用清洁能 源和绿色建筑，减少对环境的影响。
高效化
为了提高运输效率，编组站将采用先 进的调度系统和运输组织方式，缩短 列车在站停留时间，提高货物运输效 率。
编组站与调车驼峰的协同工作
编组站与调车驼峰的协同工作是实现铁路货运高效、安全运输的关键。通过协同工作，编组站和调车驼峰能够充分发挥各自 的功能，提高作业效率，降低运输成本。
协同工作的实现需要以下几个方面：一是加强作业计划的协调，确保驼峰作业的有序进行；二是优化设备和线路配置，提高 作业效率；三是加强信息共享和沟通，实时掌握作业进度和车辆动态；四是加强人员培训和管理，提高作业人员的技能和素 质。
03 编组站与调车驼峰的关联
编组站在调车驼峰中的作用
编组站是铁路货运组织的重要节点，负责列车解体、编组、 转场等作业。调车驼峰是编组站的重要组成部分，承担着将 到达的列车进行解体，并将编组好的列车推送至出发场的功 能。
编组站在调车驼峰的作用主要体现在以下几个方面：一是合 理安排驼峰作业计划，确保驼峰作业的有序进行；二是优化 驼峰线路布置，提高作业效率；三是加强驼峰设备维护和安 全管理，保障作业安全。
编组站的工作流程
2
解体作业流程 编组站作业流程 编组作业流程
3
发车作业流程
4
3. 编组站具体作业流程
作业步骤
• 编制解体计划草稿 • 解体计划推入现车 • 打印解体计划
接车作业流程
即将每节车厢的制动系统 内的空气排净，让每一辆 车，每一个轮对，每一片 闸瓦，充分缓解，使其达 到可以上峰溜放的状态。 1
• 解体计划报点
态。
3. 编组站具体作业流程
接车作业流程
1
到解子系统
2
解体作业流程
丰台西编组站
编组站作业流程 编组作业流程
编组子系统 3
4
出发子系统 发车作业流程
3. 编组站具体作业流程
作业步骤
• 阶段计划自动接收 • 邻站出发申请 • 本站同意申请
接车作业流程1ຫໍສະໝຸດ • 邻站发车报点• 本站确定接车线路（变更线路） • 本站到达报点
2
解体作业流程 编组站作业流程 编组作业流程
3
发车作业流程
4
3. 编组站具体作业流程
作业步骤
• 编制编组计划草稿 • 编组计划推入现车 • 打印编组计划
接车作业流程
1
• 编组计划报点
2
解体作业流程 编组站作业流程 编组作业流程
3
发车作业流程
4
3. 编组站具体作业流程
作业步骤
• 阶段计划自动接收 • 本站出发申请 • 邻站同意申请
李德桥 黄路炜 吴仲伦
1.概述
编组站又被称为“列车工场”，用于实现在铁路网上办理货物列车解体、编组作业的复杂系统 系统。
调车设备：包括驼峰、调车场、牵出线、辅助调车场等几部分 行车设备：即接发列车的到发线
编组站
任务
任务
编组站是指在铁路上办理大量货物列车解体、编组作业，编组直达、直通和其他列车并为此设有比较完善的 调车设备的车站。它在完成铁路货物运输任务中，起着十分重要的作用。
编组站和区段站办理的技术作业种类大致相同，都办理列车的接发、编解、机车乘务组的更换、机车整备及 车辆检修等作业。但二者又有区别，区段站以办理无调中转车流为主，改编车流较小，办理少量区段列车和摘挂 列车的改编作业；而编组站按照编组计划要求，除办理通过车流外，主要是解体和编组直达、直通、区段、摘挂 及小运转等各种货物列车。以办理改编车流为主，所以编组站又叫“货物列车制造工厂”。
谢谢观看
