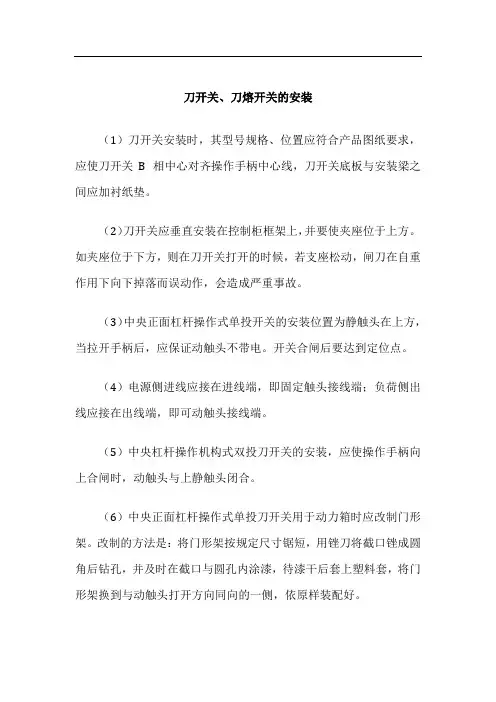

刀开关、刀熔开关的安装（1）刀开关安装时，其型号规格、位置应符合产品图纸要求，应使刀开关B相中心对齐操作手柄中心线，刀开关底板与安装梁之间应加衬纸垫。
（2）刀开关应垂直安装在控制柜框架上，并要使夹座位于上方。
如夹座位于下方，则在刀开关打开的时候，若支座松动，闸刀在自重作用下向下掉落而误动作，会造成严重事故。
（3）中央正面杠杆操作式单投开关的安装位置为静触头在上方，当拉开手柄后，应保证动触头不带电。
开关合闸后要达到定位点。
（4）电源侧进线应接在进线端，即固定触头接线端；负荷侧出线应接在出线端，即可动触头接线端。
（5）中央杠杆操作机构式双投刀开关的安装，应使操作手柄向上合闸时，动触头与上静触头闭合。
（6）中央正面杠杆操作式单投刀开关用于动力箱时应改制门形架。
改制的方法是：将门形架按规定尺寸锯短，用锉刀将截口锉成圆角后钻孔，并及时在截口与圆孔内涂漆，待漆干后套上塑料套，将门形架换到与动触头打开方向同向的一侧，依原样装配好。
（7）刀开关装好后应分合数次，观察其三相同步性，如三相同步性能不好，则应予以调整。
① 三相不同步性的测试方法：把刀开关按规定位置安装好，先缓缓推闸，待有某一相的动触头与静触头刚好接触时，记下相序，然后继续缓缓推闸，待又一相动触头与静触头刚好接触时，在第一接触的某相的动触头上用铅笔画痕，接着继续缓缓推闸，当最后一相动静触头接触时，在第一接触和第二接触的动触头上用铅笔画痕，此时测量第一接触的第一道画痕与刀口边沿的距离、第一道画痕与第二道画痕之间的距离以及第二接触的画痕与刀口边沿的距离，这三个数值均不得大于3mm。
拉闸时与上述情形相仿，可类比出拉闸时的三相不同步性，三个数值也不得大于3mm。
② 刀开关不同步的调整位置：•动触头刀片与刀片架的连接螺钉；•刀片架与芯轴、芯轴与门形架的配合。
（8）刀熔开关在安装时应先卸下熔芯，将底座安装在支架上，连接好操作手柄，再装上熔芯，进行调整，使其三相同步，合闸后达到定位点，调整方法与刀开关相同。
电闸的接线方法

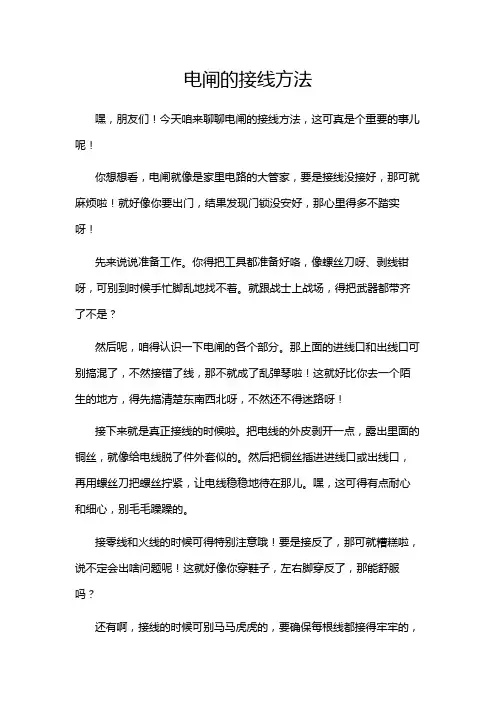

电闸的接线方法嘿，朋友们！今天咱来聊聊电闸的接线方法，这可真是个重要的事儿呢！你想想看，电闸就像是家里电路的大管家，要是接线没接好，那可就麻烦啦！就好像你要出门，结果发现门锁没安好，那心里得多不踏实呀！先来说说准备工作。
你得把工具都准备好咯，像螺丝刀呀、剥线钳呀，可别到时候手忙脚乱地找不着。
就跟战士上战场，得把武器都带齐了不是？然后呢，咱得认识一下电闸的各个部分。
那上面的进线口和出线口可别搞混了，不然接错了线，那不就成了乱弹琴啦！这就好比你去一个陌生的地方，得先搞清楚东南西北呀，不然还不得迷路呀！接下来就是真正接线的时候啦。
把电线的外皮剥开一点，露出里面的铜丝，就像给电线脱了件外套似的。
然后把铜丝插进进线口或出线口，再用螺丝刀把螺丝拧紧，让电线稳稳地待在那儿。
嘿，这可得有点耐心和细心，别毛毛躁躁的。
接零线和火线的时候可得特别注意哦！要是接反了，那可就糟糕啦，说不定会出啥问题呢！这就好像你穿鞋子，左右脚穿反了，那能舒服吗？还有啊，接线的时候可别马马虎虎的，要确保每根线都接得牢牢的，别松松垮垮的。
就跟盖房子似的，根基得打稳了，不然一阵风刮来不就倒啦？接完线后，可别急着就合上电闸。
先检查检查，看看有没有接错的地方，有没有漏接的线。
这就像是考试完了要检查一遍试卷一样，可不能粗心大意哟！哎呀，说了这么多，其实电闸的接线方法也不难嘛，只要咱认真对待，肯定能接好的呀！大家可别害怕，大胆去尝试，你会发现自己也能成为一个小小的“电工大师”呢！总之呢，电闸接线这事儿，咱得重视起来，别不当回事儿。
把这个大管家给安顿好了，咱家里的电路才能稳稳当当的，咱才能放心地用电呀！大家说是不是这个理儿呀！。
二分之三断路器接线隔离刀闸停送电操作顺序
二分之三断路器接线隔离刀闸停送电操作顺序
一个半断路器隔离刀闸停送电操作顺序
1)线路停电过程的操作。
（母线作为电源点，线路作为负荷点）
停电：断路器——线路侧隔离刀闸——母线侧隔离刀闸
送电：断路器——母线侧隔离刀闸——线路侧隔离刀闸
2)线路运行，母线停电的操作。
（线路作为电源点，母线作为负荷点）
停电：断路器——母线侧隔离刀闸——线路侧隔离刀闸
送电：断路器——线路侧隔离刀闸——母线侧隔离刀闸
3)线路运行，母线侧断路器转入检修的操作。
（线路作为电源点，母线作为负荷点）
停电：断路器——母线侧隔离刀闸——线路侧隔离刀闸
送电：断路器——线路侧隔离刀闸——母线侧隔离刀闸
4)线路停电时，断路器合环运行的操作。
（母线作为电源点，线路作为负荷点）
合环：母线侧隔离刀闸——短引线侧隔离刀闸－—断路器
解环：断路器——短引线侧隔离刀闸——母线侧隔离刀闸
5)中间断路器一侧线路运行，另一侧线路需要停电的操作。
（运行侧作为电源点，
需停电侧作为负荷点）
停电：断路器－—停电侧隔离刀闸－—运行侧隔离刀闸
送电：运行侧隔离刀闸——停电侧隔离刀闸－—断路器
6)中间断路器两侧线路都运行，中间断路器转入检修停电的操作。
停电：断路器－—对电网的影响较小一侧的隔离刀闸－—对电网的影响较大一侧的隔离刀闸
送电：对电网的影响较大一侧的隔离刀闸－—对电网的影响较小一侧的隔离刀闸——断路器。

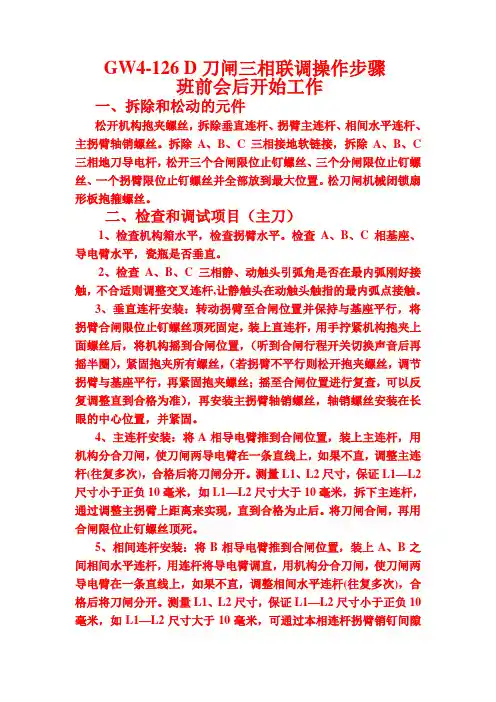

GW4--126D刀闸三相联调步骤
GW4-126 D刀闸三相联调操作步骤班前会后开始工作一、拆除和松动的元件松开机构抱夹螺丝，拆除垂直连杆、拐臂主连杆、相间水平连杆、主拐臂轴销螺丝。
拆除A、B、C三相接地软链接，拆除A、B、C 三相地刀导电杆，松开三个合闸限位止钉螺丝、三个分闸限位止钉螺丝、一个拐臂限位止钉螺丝并全部放到最大位置。
松刀闸机械闭锁扇形板抱箍螺丝。
二、检查和调试项目（主刀）1、检查机构箱水平，检查拐臂水平。
检查A、B、C相基座、导电臂水平，瓷瓶是否垂直。
2、检查A、B、C三相静、动触头引弧角是否在最内弧刚好接触，不合适则调整交叉连杆,让静触头在动触头触指的最内弧点接触。
3、垂直连杆安装：转动拐臂至合闸位置并保持与基座平行，将拐臂合闸限位止钉螺丝顶死固定，装上直连杆，用手拧紧机构抱夹上面螺丝后，将机构摇到合闸位置，（听到合闸行程开关切换声音后再摇半圈），紧固抱夹所有螺丝，（若拐臂不平行则松开抱夹螺丝，调节拐臂与基座平行，再紧固抱夹螺丝；摇至合闸位置进行复查，可以反复调整直到合格为准），再安装主拐臂轴销螺丝，轴销螺丝安装在长眼的中心位置，并紧固。
4、主连杆安装：将A相导电臂推到合闸位置，装上主连杆，用机构分合刀闸，使刀闸两导电臂在一条直线上，如果不直，调整主连杆(往复多次)，合格后将刀闸分开。
测量L1、L2尺寸，保证L1—L2尺寸小于正负10毫米，如L1—L2尺寸大于10毫米，拆下主连杆，通过调整主拐臂上距离来实现，直到合格为止后。
将刀闸合闸，再用合闸限位止钉螺丝顶死。
5、相间连杆安装：将B相导电臂推到合闸位置，装上A、B之间相间水平连杆，用连杆将导电臂调直，用机构分合刀闸，使刀闸两导电臂在一条直线上，如果不直，调整相间水平连杆(往复多次)，合格后将刀闸分开。
测量L1、L2尺寸，保证L1—L2尺寸小于正负10毫米，如L1—L2尺寸大于10毫米，可通过本相连杆拐臂销钉间隙来调整，合格后将刀闸合闸。
6、C相可重复B相操作步骤。

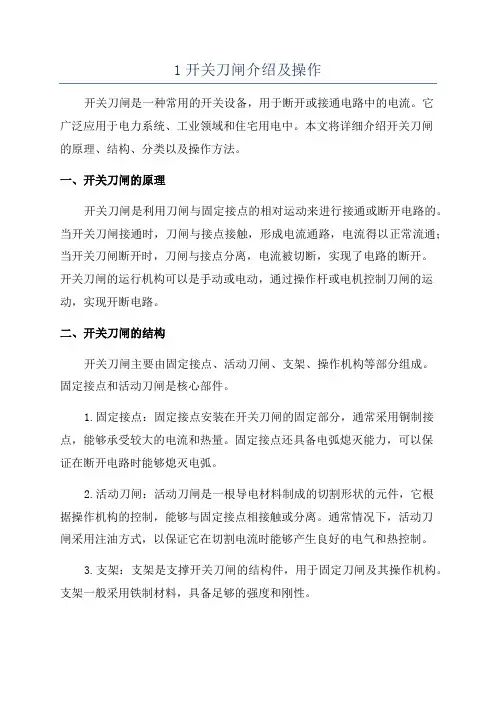

1开关刀闸介绍及操作
