应急灯控制电路
新国标消防应急灯参考电路原理图-HN1203
一、ﻩ概述自主设计的 ASIＣ芯片，主要应用于消防应急与疏散指示照明产品上,符合国标ＧB １7９４5－2010.具有应急转换，12 小时定时充电,模拟断电,30 天、3６０天定时放电,信号加注模拟测试,故障指示、故障报警、电池开路、短路检测,负载光源开路、短路检测,瞬间跳闸延时计时充电等功能.单芯片结构，外围电路简单,无须编程，内置晶振,外部无复位电路,泄放电流低，一个功能按键Ｋ1 等特点。
芯片可应用于应急灯、标志灯、吸顶灯、地埋灯、应急日光灯等应急类 LED 光源照明产品上,以及使用镍隔电池的充电产品中。
二、功能描述：1、应急转换功能：在交流电瞬间断电或交流电压低于 187V 时，系统自动转入电池供电状态；2、12小时定时充电功能:在交流电上电后，系统正常状态下，进入对电池充电,主充时间为1２小时，１2小时过后自动转入辅充(涓流）状态，充电指示红色LEＤ指示灯由亮变灭；3、故障指示功能：当系统出现故障时，黄色ＬED 指示灯发光,蜂鸣器发出报警声，表示有故障，在不同工作状态下的故障指示如下:灯具正常充电工作状态时故障指示：A、灯源短路（任一负载光源短路）：黄色LED指示灯以2Hz频率频率闪烁，蜂鸣器响两声(后续每分钟内向两声）,故障排除后回到正常主电工作状态；Ｂ、灯源开路（任一负载光源开路)：黄色LED指示灯以2Hz频率频率闪烁,蜂鸣器响两声(后续每分钟内鸣响两声),故障排除后回到正常主电工作状态；C、电池短路:黄色ＬED指示灯以1Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声),故障排除后回到正常主电工作状态；D、电池开路：黄色LEＤ指示灯以１Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声）,故障排除后回到正常主电工作状态.灯具在月检／年检时（包括手动、自动和快测的月检/年检)的故障指示：A、灯源短路（任一负载光源短路)：退出月检/年检，黄色ＬED指示灯以2Hz频率闪烁，蜂鸣器响两声(后续每分钟内响两声）,故障排除后回到正常主电工作状态。
模拟电子-应急灯电路TWH8778
自动应急灯本例介绍的自动应急灯，在白天或夜晚有灯光时不工作，当夜晚关灯后或停电时能自动点亮，延时一段时间后能自动熄灭。
一、电路工作原理电路原理如下图所示。
图自动应急灯电路图该自动应急灯电路由光控灯电路、电子开关电路和延时照明电路组成。
在白天或晚上有灯光时，光敏二极管VLS 受光照射而呈低阻状态，VT 截止，IC 内部的电子开关因⑤脚电压为0V而处于断开状态，EL 不亮。
此时整机的耗电极低。
当夜晚光线由强逐渐变弱时，VLS的内阻也开始缓慢的增大，VT 由截止转入导通状态，R2 上的电压也逐渐增大，但由于C1的隔直流作用，此缓慢变化的电压仍不能使IC 的⑤脚电压高于1.6V，故EL 仍不会点亮。
若晚上关灯或停电时，光线突然变得很弱，则VLS 呈高阻状态，VT 迅速饱和导通，在R2 上产生较大的电压降。
由于C1 上电压不能突变，故在IC 的⑤脚上产生一个大于1.6V的触发电压，使IC 内部的电子开关接通，EL 通电点亮。
与此同时，+4.8V 电压通过R3、VD1和IC 对C2 充电，以保证即使VT 截止，IC 的⑤脚仍会有1.6V 以上的电压，IC 内部的电子开关仍维持接通状态，EL 仍维持点亮。
随着C2 的充电，IC 的⑤脚电压逐渐降低，当该电压低于1.6V 时，IC 内部的电子开关关断，EL 熄灭，C2 通过R5、EL、R4 和VD2 放电，为下次工作做准备。
若将S 接通，该应急灯可用于停电时的连续照明。
二、元器件选择及调试IC 选用TWH8778 型电子开关集成电路，VT 选用9015 或8550 型硅PNP 晶体管；VLS选用2DU 系列的光敏二极管；VD1 和VD2 均选用IN4007 或IN4148 型整流二极管。
C1 和C2 选用耐压10V 以上铝电解电容，R1~R4 选用普通1/8 或1/4W 金属膜电阻器,R5 选用1W的金属膜电阻器，EL 选用3.8V、0.3A 的手电筒用小电珠，S 选用小型拨动式开关，GB 用电池供电。
楼道应急灯电路控制
“楼道应急灯电路控制”的系统设计目的：1.自拟系统功能2．设计系统组成框图及各框图之间必要的信号连线或标注3.说明各组成模块的功能系统概述:系统包括：应急灯具、蓄电池、控制电路、状态显示灯、测试开关等。
系统的特点：1.荧光灯、白炽灯光源技术被场致发光光源技术所取代。
2.场致发光器件标志灯具具有节能、美观、表面亮度和匀光度都易控制等优点。
3.其耗电极低,发展前景广阔。
该系统主要由主控制器和应急灯单元两部分构成。
主控制用MCS-51系列单片机作微处理器,应急灯单元也用MCS-51系列单片机作微处理器。
主控制器和应急灯单元共同构成多单片机通信系统,应急灯嵌入的单片机主要完成应急灯状态采集、点亮或熄灭应急灯的功能,并与主控制器进行通信。
应急灯的状态及时送往上位主控制器,并在主控制器上显示出来,如果是故障状态则主控制器会有相应的声光。
系统功能：消防应急灯具作为一种重要的消防器材,广泛应用于宾馆、商场、娱乐场所等公众聚集场所,其功能是这些场所发生火灾断电后,应急灯具自动照明,引导被困人员疏散。
消防应急疏散照明技术是一项重要的救生疏散技术。
近几年,随着国民经济的高速发展,高大而复杂的智能建筑日益增多,对消防安全的要求越来越高,消防应急灯具的品种不断增多，性能不断改进,技术水平有了很人提高。
统组成框图：集散型应急灯控制系统所要求的传输距离较远必须采用串行通信总线技术实现远距离串行通信。
而具体的通信方法,是通过串行总线技术或者是通过电力载波实现。
本系统可采用串行通信的方法来实现主控制器与应急灯之问的串行通讯信。
如系统的基本框图所示：各组成模块的功能和设计：1.单片机本设计采用MCS-51系列单片机。
MCS-51系列单片机是美国Intel公司在1980年推出的8位的微型计算机。
其结构与性能大大优越于MCS-48系列单片机,它包含51和52两个子系列。
51单片机的典型产品有8031,8051和8751三种机型,除片内程序存储器的容量不同外,其内部结构与引脚完全形同。
消防应急灯电路是如何工作的？消防应急灯电路分析
消防应急灯电路是如何工作的？消防应急灯电路分析
消防应急灯随处可见于我们身边的各种公共场
所内
消防应急灯
消防应急灯
当遭遇火灾或自然灾害时，市电无法供应照明，消防应急灯就开始工作，照亮走廊、消防通
道，为人们避灾提供了照明以及指示。
应急灯工作
安装消防应急灯也是各种厂矿、超市、医院学校等人员密集，易发生灾害的公共场所必须的
今天我们就来学习一款消防应急灯的电路图
消防应急灯电路图
消防应急灯电路图
电路图在手机端可能显示不清晰，可私信发送“消防应急灯电路”给作者，获取原版电路图
消防应急灯电路主要由以下两部分构成：
1.蓄电池充电电路
充电电路
当有市电供电时，市电经B1变压、D1~D4整流、C1滤波后得到约13V直流电，该电压通过R3、
Q1、D6给电瓶G充电。
R4和DZ1以及Q1构成一个线性稳压电路，使其蓄电池G的充电电压维持
在7.6V左右，保护电池。
2.停电自动照明电路
停电时的电路状态
当无市电供应时，Q1不导通，D6和D7阻止蓄电池给R7供电，造成Q2不导通，电路状态如上图
所示
所以电路演变成下图状态
演变成的电路
R9上拉使Q3导通，Q3导通造成Q4导通，Q4导通致使ZD1和ZD2发光，整个电路即实现了停电
时启动应急照明的功能；E是一个开关，它按下时可以使Q4如论如何都不会导通，这也是为了
应急灯在未安装在楼道时设置的。
应急灯泡工作原理
应急灯泡工作原理
应急灯泡是一种特殊设计的灯泡，主要应用于电力突然中断或灯具故障时提供照明。
它与普通的灯泡相比，具有内置的电池和电路，可以在电力供应中断时继续发光。
应急灯泡的工作原理相对简单，主要由以下几个部分组成：
1. 灯泡部分：应急灯泡通常采用LED灯作为光源，LED灯具有高亮度、低能耗和寿命长的特点，非常适合应急照明需求。
2. 电池部分：应急灯泡内置锂电池或镍氢电池等充电电池，平时通过电力供应进行充电以保证电池的充足电量。
一旦电力中断，电池就会自动供电给灯泡。
3. 控制电路：应急灯泡内置控制电路，能够通过感知电力中断的信号来切换供电源，并控制电池的供电以保持灯泡的发光。
当电力供应正常时，应急灯泡会自动通过电源供电，并将电池充电。
在电力供应中断或故障时，控制电路会感知到电力中断信号，切断与外部电源的连接，然后将电池的电能转换为电流供应给灯泡，使其继续发光。
同时，控制电路还能对电池电量进行监测，一旦电量过低，会自动切断供电，以保护电池不被过度放电。
总而言之，应急灯泡通过内置的电池、控制电路和LED灯源实现在电力中断时提供照明的功能，确保人们可以在紧急情况下获得足够的光照。
消防应急灯电路图
消防应急灯电路图
1.电池充电电路外电源经Q2, Q6, R8, D10对电池进行恒流充电。
当有外电源供电时，充电电流经R8, D10向电池充电，且使充电指示灯D12点亮。

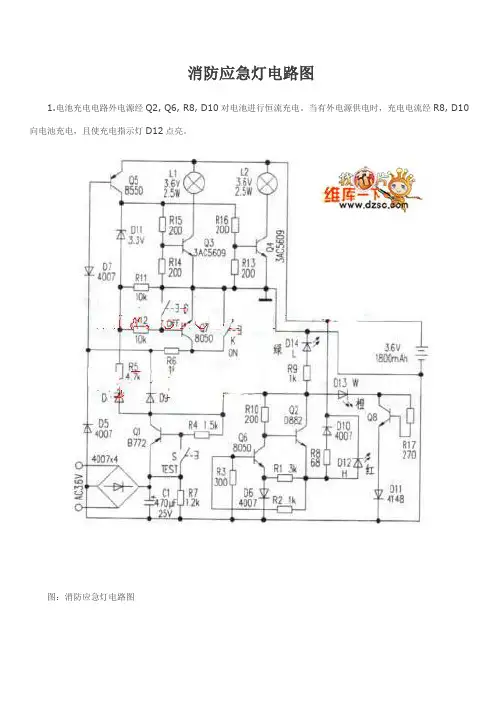

图：消防应急灯电路图
2.灯控制电路由Q3,仍、Q5、Q7和键K, G构成，在无市电时，按一下K（开）键，Q5饱和导通，Q5的集电极电流通过R12使Q7维持导通；D11反向击穿工作在稳压状态，Q5的集电极电压给Q3, Q4提供偏置使其导通，点亮L1、L2。
当按一下G（关）键时，Q7截止，撤除了Q5导通条件，灯关闭。
当有市电供电时，外电源经D9使D7反向截止，Q5无法导通，键K和G都不能控制灯Ll, L2的开和关。
停电后二极管D7负极电位变为零，使其瞬间正向导通，Q5饱和导通，构成点灯电路条件，L1、L2点亮。
来一电后D7负极电位变高又反向截止，Q5截止，灯灭（起到自动控制的作用）。
点灯控制电路中D7、Q7通过R6工作在临界状态，开关键K,G只起到触发作用。
3.试验电路当按住试验按键S不放时，Ql截止，D7负极电位变低而正偏导通，使Q5导通满足点灯条件，使
L1、L2点亮。
松开S键灯随即熄灭。
试验电路的作用是测试点灯电路是否芷常。
4.电源电路220V交流经变压器（未画出）变压，整流滤波，由Ql集电极输出4.6V的直流电压。
主要提供给充电电路给电池充电。
并经R9使D14发光指示。
5.k障显示电路由D13, Q8, R17和D11组成故障指示电路，如果外电源电压过高使Q8导通，D13点亮压故障。
全自动多用途应急灯原理图
全自动多用途应急灯原理图F1、F2和GR、R1、R2等作为交流失电且亮光消失时的信号形成电路，F3、F4构成单稳态触发电路，C8050为控制灯亮的电子开关。
LM317等组成稳压电源，交流有电时提供整个电路的工作电压，并给电池浮充电,补充一点：K为测试开关，打到右为测试状态，由灯是否亮及是否足够亮可判断灯及电池是否正常，打到左为正常待命状态。
这是一个应急灯控制电路。
LM317是稳压电路，C8050是灯的电子开关，CD4011是振荡控制电路，MG45是光亮度控制器。
MG45的作用是白天停电灯也不亮,夜晚停电才亮灯,应该是家用型的停电宝。
工作原理：全自动应急灯电路由蓄电池恒压限流浮充回路和光控延时回路两部分组成。
交流电压通过变压器降压，整流滤波后得到18V的直流电压，由D2、R4、12V/1.2Ah的铅酸蓄电池和LM317组成恒压、限流浮充电不间断电源，可以确保蓄电池随时处于充足电状态，12V铅酸蓄电池的浮充电压为14.4V。
LM317接成恒压源，W为精密多圈可调电位器，通过调整W可以使输出端A点输出稳定的15.1V直流电压。
电阻R4可以限制充电电流大小，D2可以防止市电停电后蓄电池反向放电。
R1、R2、C1、D1、F1组成交流电压检测电路，当交流电压正常时B点经过分压后电压为8伏左右，经过F1反相后输出低电平。
当交流电压停电时，因为有D1隔离，所以B点电压迅速跌至0伏，经F1反相后输出高电平。
CD4011BP是COMS型四与非门集成电路，与非门工作的逻辑关系是：只有两个输入端都输入高电平时输出端才输出低电平；只要其中一个输入端输入低电平时就输出高电平。
如果将两个输入端并联成一个输入端那么这个与非门等效成一个非门。
门电路输入特性为：输入电压小于40％电源电压时为输入低电平；输入电压大于60％电源电压时为输入高电平。
输出高电平时输出电压接近正电源电压；输出低电平时输出电压接近0伏。
图中两个与非门F3、F4和C5、R6组成单稳态延时电路，延时时间由C5和R6的数值决定，按照图中的数值延时时间在10分钟左右，当延时电路进入延时单稳态时F4输出低电平，使三极管T 导通，灯泡点亮。
12v自动应急照明电源电路
12v 自动应急照明电源电路
1．系统功能
该12v 自动应急照明电源系统主要适用于：1)在AC220V 交流市电突然断
电时，能够迅速的自动开启系统中所配置的LED 照明灯，向该灯所在的周围环境提供相应亮度的照明。
2)系统配备了光控自动开、关灯辅助功能控制电路。
也即可以在黑暗的环境中自动开启LED 照明灯；在天明的时候自动关闭LED 照明灯。
3)系统提供了手动开、关灯控制功能。
在需要的任何时候可以进行手动开、关灯操作。
4)系统自带储能蓄电池及蓄电池自动控制充电功能电路，能时刻保持蓄电池在任何情况下具有充足的电量待用．以供随时点亮系统自带的LED 应急灯。
2 系统构成
12vLED 应急照明灯系统电路如图1 所示。
整机主控电路包含如下部分：
虚线框图I 为电源供给电路及LED2 电源指示灯电路部分。
虚线框图Ⅱ为蓄
电池充电及防止过充电控制电路与储能蓄电池(本文制作中实际使用的是
7A·h／12V 免维护铅酸蓄电池)构成。
虚线框图Ⅲ为AC220v 交流市电电源断
电自动检测、控制、驱动及开启LED 照明灯电路。
虚线框图Ⅳ为光控自动。
应急灯控制电路范文
应急灯控制电路范文灯是我们生活中常用的照明设备之一，它的作用非常重要。
在一些突发情况下，如停电或火灾等，灯光的照明是必不可少的。
因此，设计一种应急灯控制电路可以帮助人们在紧急情况下获得照明。
以下是一篇设计应急灯控制电路的范文，供参考：一、引言二、设备清单1.12V锂电池组2.直流电源3.蓄电池管理系统4.LED灯组5.控制电路板三、电路设计1.连接电源和电池：将直流电源的正极与电池组的正极连接，将直流电源的负极与电池组的负极连接，确保电源给电池组充电。
同时，通过蓄电池管理系统进行电池组的智能管理。
2.连接LED灯组：将LED灯组的正极与电池组的正极连接，将LED灯组的负极与电池组的负极连接，确保LED灯组可以正常工作。
3.连接控制电路板：将控制电路板与电池组和LED灯组分别连接，通过控制电路板的控制信号，实现对LED灯组的开关控制。
四、工作原理1.充电状态：当直流电源与电池组连接时，直流电源可以为电池组充电。
蓄电池管理系统会自动监测电池组的状态，当电池组电量低时，直流电源会自动给电池组充电；当电池组电量充满时，直流电源会停止给电池组充电。
这样可以保证电池组始终处于良好的充电状态。
2.应急灯开关控制：当发生停电或火灾等紧急情况时，触发控制电路板的开关信号，控制电路板通过继电器控制LED灯组的开关状态。
当控制电路板接收到开关信号时，继电器会通电，LED灯组会亮起；当控制电路板接收到关闭信号时，继电器断电，LED灯组熄灭。
这样可以通过应急灯的开启和关闭，提供足够的照明帮助人们安全撤离。
五、结论通过设计这种基于LED灯的应急灯控制电路，我们可以在紧急情况下提供必要的照明，并帮助人们安全撤离。
这种应急灯控制电路具有简单可靠的特点，适用于各种紧急情况下的应急照明需求。
应急灯的构造和工作道理
应急灯是一种用于在停电或紧急情况下提供照明的设备。
它通常由以下几个主要组成部分构成，并根据不同类型的应急灯有所差异：
光源：应急灯的光源通常使用LED（发光二极管）或荧光灯管。
LED光源具有高效、长寿命和低能耗的特点，而荧光灯管则较为常见。
电源：应急灯一般具备两种电源，分别是正常供电和备用电源。
在正常供电状态下，应急灯通过电网提供电力，并将电力转化为光能。
而在停电或紧急情况下，备用电源（如电池或蓄电池）会启动，供应电流给光源以保证照明。
控制电路：应急灯配备了一个控制电路，用于监测电网供电状态和控制备用电源的切换。
当检测到停电或电网异常时，控制电路将自动切换到备用电源，使应急灯继续工作。
充电系统：如果应急灯使用可充电电池或蓄电池作为备用电源，那么它还会配备一个充电系统。
这个充电系统通过电网供电时，会对备用电源进行充电，以保证备用电源的充足电量。
应急灯的工作原理如下：
正常供电状态：应急灯通过电网供电，正常工作。
电源将电能转换为光能，提供照明。
停电或紧急情况：当检测到停电或电网异常时，控制电路会切换到备用电源。
备用电源（如电池或蓄电池）提供电流给光源，使应急灯继续发光。
需要注意的是，应急灯的工作时间通常受备用电源的容量和质量限制，因此在选购应急灯时，应关注备用电源的性能和续航能力。
零线是怎么控制应急灯的？
零线是怎么控制应急灯的？
看提问者的问题，应该是对应急灯不是太了解。
应急灯不是靠零线控制的，火线和零线是作为应急灯的工作电源，应急灯内部是有一块电池的，还有一个电路板，用于实现控制功能。
有的应急灯，有电时电源可以给内部电池充电，断电时内部电池作为电源，又给灯泡供电。
下面分享一个我在公众号中分享过的简单电路，能实现停电时灯亮的功能。
未停电时，电源插头XP一直插在220V市电插座上，市电经二极管VD整流后，在滤波电容C1两端得到约310V的直流电压，这个电压再加到由电阻R1和稳压二极管VS所组成的降稳压电路上。
使VS 两端输出约7~9V的稳压直流电压。
由于极性是上正下负，通过R3给VT1的基极加上的是反偏压。
这样VT1、VT2都截止，没有电流流过照明灯EL，EL不亮。
发生停电时，XP两端的电压消失，C1两端的直流电压也跟着消失，VT1的反偏压自然就不存在了。
这时，电源Ec通过R2和R3向VT1提供基极偏流，使VT1、VT2同时饱和导通。
Ec几乎全部加到了EL上，因此EL发光。
当然，电池是定期更换的，电路不具备给电池充电功能。
