二极管基础知识
二极管的基础知识
T
VO
T
自已设计输出为负半周的半波整流电路。
三、负载的电压和电流
VO=0.45V2 IO=0.45V2/RL
四、整流二极管的电压和电流
最大整流电流： IVM≥IO 最高反向工作电压：VRM≥1.414 V2
全波整流电路
1、电路组成：（如图所示） 提供所需电压
T VD1 + V2A
整流 二极 管 RL
经过特殊的工艺加工，将P型半导体和N型半 导体紧密结合在一起，则在两种半导体的交界处 就会形成一个特殊的的接触面。
2、PN结特性（用实验验证）：
第一步：当P接电源正，N接电源负。 P 正 N 负 P N
+
—
现象：电流表指针偏转比较大
I
R
导通
即加正向电压导通
第二步：当P接电源负，N接电源正。 P N
概 述
一、电子技术的重要作用： 二、电子技术的应用领域：
电报： 电话： 传真： 电视：
三、信号：
信号形式分类：电流和电压。
信号特点分类：
(一)、模拟信号：
1、定义： 信号的振幅随 时间呈连续变化。
(二）、模拟信号：
1、定义：信号在数值上是 不连续的，它不随时间 连续变化，即为离散的 电信号。
2、波形：
VI 0
2、波形：
VI 0
t
t
四、信号的处理和转换
1、结合具体实例： 2、信号处理方框图：
信号 输入信号 处理 输出信号 系统
信号 换 换 非电输 输出电 处理 输出电 能 非电输 入信号 能 信 号 信号 出信号 系统 器 器 数字 模数 模数 模拟输 模数数字电 数字电 输出模 转换 转换 信 号 信号 信 号 转换 拟信号 入信号 处理 器 器 器
二极管基础知识详解
二极管基础知识详解
二极管是一种常用的电子元器件，具有单向导电性，只允许电流从一个方向流过。
下面详细解释二极管的基础知识：
1.二极管的种类：二极管可以根据材料、用途、型号等多种方式进行分
类。
常见的二极管包括硅二极管、锗二极管、肖特基二极管等。
2.二极管的单向导电性：二极管具有单向导电性，即只有在一定的电压
和电流方向下才能导通。
反向电压作用下，二极管呈现高阻态，电流很小，甚至可以忽略不计。
3.二极管的反向电流：当二极管两端加上反向电压时，会有一个很小的
反向电流流过二极管，这个反向电流主要是二极管内部的PN结反向漏电所引起的。
反向电流的大小对于二极管的性能和功耗有很大的影响。
4.二极管的伏安特性：二极管的伏安特性曲线表示了二极管两端电压和
通过电流之间的关系。
二极管的伏安特性曲线是非线性的，在不同的方向下具有不同的电阻值。
5.二极管的主要参数：二极管有很多参数，其中一些重要的参数包括最
大正向电流、最大反向电压、最大反向电流等。
在选择和使用二极管时，需要根据这些参数进行考虑。
6.二极管的应用：二极管广泛应用于各种电子电路中，如整流电路、稳
压电路、开关电路等。
二极管可以用来控制电流方向、保护电路等。
总之，二极管是电子工程中非常重要的一种元器件，了解二极管的基本知识对于电子工程设计和应用具有重要意义。
二极管的基础知识和参数选择
二极管的基础知识和参数选择二极管（Diode）是一种用于电路中的电子元件，具有只允许电流单向通过的特性。
它由一个P型半导体和一个N型半导体构成，通过简单的PN结构实现。
本文将介绍二极管的基础知识和参数选择。
一、二极管的工作原理二极管通过PN结构实现单向导电。
当二极管处于正向偏置（即P型半导体为正电压，N型半导体为负电压）时，电子从N型区域跨越PN结，进入P型区域。
同时P型区域的空穴也会从P型区域跨越PN结，进入N型区域。
这样形成了电流通过的路径，二极管处于导通状态。
而当二极管处于反向偏置（即P型半导体为负电压，N型半导体为正电压）时，电子和空穴都受到电场的阻挡，无法通过PN结，此时二极管处于截止状态。
二、二极管的常见参数1. 正向电压降（Forward Voltage Drop，VF）：正向电压降是指二极管在正向偏置时，所需的最小电压，才能使其开始导通。
不同材料和型号的二极管正向电压降会有所不同。
2. 反向击穿电压（Reverse Breakdown Voltage，VR）：反向击穿电压是指二极管在反向偏置时，达到截止状态的最大电压。
超过这个电压，二极管会发生击穿，形成可导通通路。
3. 最大正向电流（Maximum Forward Current，IFM）：最大正向电流是指二极管正向导通时，能够通过的最大电流。
超过了这个电流，二极管可能发生过热损坏。
4. 最大功耗（Maximum Power Dissipation，Pd）：最大功耗是指二极管能够承受的最大功率。
超过了这个功率，二极管可能发生过热损坏。
5. 反向恢复时间（Reverse Recovery Time，TRR）：反向恢复时间是指二极管由导通状态切换到截止状态所需的时间。
这个时间越短，二极管切换的速度越快。
1. 整流器（Rectifier）：二极管最常见的应用是作为整流器，将交流电转换成直流电。
在选择二极管时，需要考虑其正向电压降和最大正向电流，以确保能够满足所需的电压和电流要求。
二极管基础必学知识点
二极管基础必学知识点以下是学习二极管基础知识时必须了解的几个重要概念和知识点：1. 二极管的结构：二极管是一种由P型半导体和N型半导体组成的器件。
P型半导体具有正电荷载流子（空穴），N型半导体具有负电荷载流子（电子）。
2. PN结：当P型半导体与N型半导体通过直接接触形成结构时，形成的结构称为PN结。
在PN结中，P型半导体的载流子与N型半导体的载流子会发生扩散，形成一个电场区域，使得P型区域形成一个正电荷区（P区），N型区域形成一个负电荷区（N区）。
3. 二极管的正向偏置和反向偏置：当二极管的P区连接正电压而N区连接负电压时，电场区域会扩大，电子会从N区向P区运动，形成电流。
这种情况下，二极管处于正向偏置状态。
反之，当P区连接负电压而N区连接正电压时，电子会从P区向N区运动，不会形成电流。
这种情况下，二极管处于反向偏置状态。
4. 二极管的导通和截止状态：在正向偏置下，二极管的P区和N区之间的电场有效扩展，形成了一个导电通道。
此时二极管处于导通状态，可以通过电流。
在反向偏置下，电场区域不会扩大，电流无法通过二极管，此时二极管处于截止状态。
5. 二极管的正向电压降和反向电流：在正向偏置状态下，二极管上会出现一个正向电压降（一般约为0.7V），称为正向压降。
反向偏置状态下，只有很小的漏电流（反向漏电流）能够通过二极管。
6. 二极管的应用：由于二极管具有只允许电流单向通过的特性，因此可以用于整流电路，将交流电信号转换为直流电信号。
此外，还可以用于电压稳压器、开关、逻辑门等电路中。
以上是学习二极管基础知识时必须了解的几个重要概念和知识点。
在深入学习二极管原理和应用时，还需要了解二极管的特性曲线、温度对二极管的影响、二极管的灵敏度等内容。

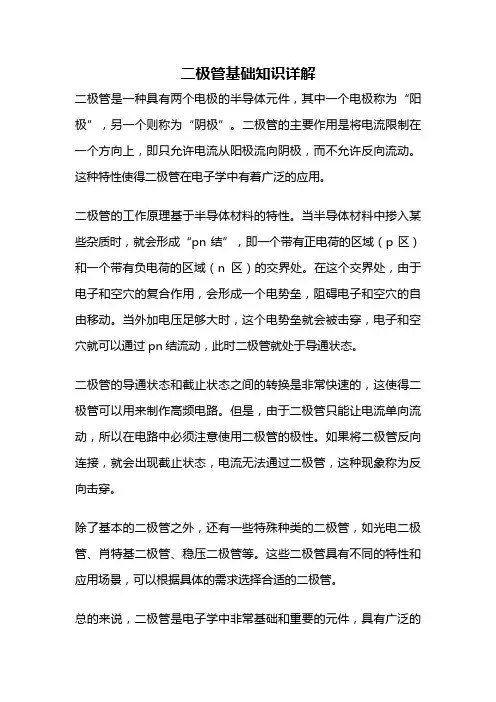

二极管基础知识详解
二极管基础知识详解
二极管是一种具有两个电极的半导体元件，其中一个电极称为“阳极”，另一个则称为“阴极”。
二极管的主要作用是将电流限制在一个方向上，即只允许电流从阳极流向阴极，而不允许反向流动。
这种特性使得二极管在电子学中有着广泛的应用。
二极管的工作原理基于半导体材料的特性。
当半导体材料中掺入某些杂质时，就会形成“pn结”，即一个带有正电荷的区域（p区）和一个带有负电荷的区域（n区）的交界处。
在这个交界处，由于电子和空穴的复合作用，会形成一个电势垒，阻碍电子和空穴的自由移动。
当外加电压足够大时，这个电势垒就会被击穿，电子和空穴就可以通过pn结流动，此时二极管就处于导通状态。
二极管的导通状态和截止状态之间的转换是非常快速的，这使得二极管可以用来制作高频电路。
但是，由于二极管只能让电流单向流动，所以在电路中必须注意使用二极管的极性。
如果将二极管反向连接，就会出现截止状态，电流无法通过二极管，这种现象称为反向击穿。
除了基本的二极管之外，还有一些特殊种类的二极管，如光电二极管、肖特基二极管、稳压二极管等。
这些二极管具有不同的特性和应用场景，可以根据具体的需求选择合适的二极管。
总的来说，二极管是电子学中非常基础和重要的元件，具有广泛的
应用。
掌握二极管的基本工作原理和特性，对于学习电子学和电路设计都是非常有帮助的。
二极管的基础知识和参数选择
二极管的基础知识和参数选择
二极管（Diode）算是半导体家族中的分立元器件中最简单的一类，其最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来(从正极流向负极)。
基础知识1、二极管的分类
二极管的种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si 管）；按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
根据二极管的不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、肖特基二极管、发光二极管等。
2、二极管的型号命名方法
（1）按照国产半导体器件型号命名方法：二极管的型号命名由五个部分组成：主称、材料与极性、类别、序号和规格号（同一类产品的档次）。
（2）日本半导体器件命名型号由以下5部分组成：
第一部分：用数字表示半导体器件有效数目和类型；“1”表示二极管，“2”表示三极管。
第二部分：用“S”表示已在日本电子工业协会登记的半导体器件；
第三部分：用字母表示该器件使用材料、极性和类型；
第四部分：表示该器件在日本电子工业协会的登记号；
第五部分：表示同一型号的改进型产品。
几种常见二极管特点
（1）整流二极管
将交流电源整流成为直流电流的二极管叫作整流二极管，因结电容大，故工作频率低。
通常，IF 在1 安以上的二极管采用金属壳封装，以利于散热；IF 在1 安以下的采用全塑料封装。
常用二极管的基本特点和选型
常用二极管的特点和选型根据材料的导电能力，我们将形形色色的材料划分为导体、绝缘体和半导体。
半导体是一种具有特殊性质的物质，它的导电能力介于导体和绝缘体之间，所以被称为半导体。
常见的半导体材料有硅（Si）和锗（Ge）。
二极管（Diode）算是半导体家族中的元老了，其最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来（从正极流向负极）。
一、基础知识1、二极管的分类二极管的种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）；按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
根据二极管的不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、肖特基二极管、发光二极管等。
2、二极管的型号命名方法（1）按照国产半导体器件型号命名方法：二极管的型号命名由五个部分组成：主称、材料与极性、类别、序号和规格号（同一类产品的档次）。
3、几种常见二极管特点（1）整流二极管将交流电源整流成为直流电流的二极管叫作整流二极管，因结电容大，故工作频率低。
通常，IF 在1 安以上的二极管采用金属壳封装，以利于散热；IF 在1 安以下的采用全塑料封装。
（2）开关二极管在脉冲中，用于接通和关断电路的二极管叫开关二极管，其特点是反向恢复时间短，能满足高频和超高频应用的需要。
开关二极管有接触型，平面型和扩散台面型几种，一般IF＜500 毫安的硅开关二极管，多采用全密封环氧树脂，陶瓷片状封装。
（3）稳压二极管稳压二极管是由硅材料制成的面结合型晶体二极管，因为它能在电路中起稳压作用，故称为稳压二极管。
它是利用PN 结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的。
（4）变容二极管变容二极管是利用PN 结的电容随外加偏压而变化这一特性制成的非线性电容元件，被广泛地用于参量放大器，电子调谐及倍频器等微波电路中。
变容二极管主要是通过结构设计及工艺等一系列途径来突出电容与电压的非线性关系，并提高Q 值以适合应用。
二极管基础知识
二极管基础知识二极管基础知识二极管是一种简单但非常重要的电子器件。
它有许多不同的应用和用途，从电源管理到通信系统。
了解二极管的基础知识对于理解现代电子学至关重要。
下面，我们将介绍二极管的基础知识，包括如何工作以及构建与使用二极管的一些提示。
一、什么是二极管二极管是一种电子器件，通常由半导体材料制成。
它由两个区域组成，其中一个区域富余电子，另一个区域缺乏电子（空穴）。
在合适的电路中，二极管允许电流在一个方向上流通，而在反向时则阻止电流的流动。
二、如何工作当一个电压施加在二极管的导电区域上，就会形成一个电场。
如果施加的电压超过了二极管的阈值电压（约为0.6V至0.7V），这个电场就足以克服材料的禁带宽度，泵出电子和空穴从而在二极管中形成电流。
这种电流流向负电极，因为负电极是阴极，它吸引了电子。
当反向电压施加在二极管的导电区域上时，由于没有足够的电场来克服禁带宽度，电子和空穴在二极管中不会产生电流。
这时，没有电流流过二极管，所以它会用来作为开关和保护元件。
三、常见的二极管种类1. 硅二极管（Si）硅二极管广泛使用于大多数应用中，包括通信、消费电子、电源管理和自动化控制。
硅二极管还在宽温度范围内，具有良好的性能和尺寸优势。
2. 锗二极管（Ge）锗二极管又称电子对管，已逐渐被硅二极管所取代。
锗二极管具有较低的噪声水平和敏感性，用于特殊应用，如电视机中的高频放大器。
3. 隧道二极管隧道二极管是一种狭义二极管，它可以在负温度系数区域实现高速，超高频和超低功率操作。
隧道二极管还可以用于数字电路中，如超高速运算放大器，高速开关和定时器中。
4. 光电二极管光电二极管是一种特殊类型的二极管，它是利用光电效应来转换光能为电能或电能为光能的半导体器件，广泛用于光通信、自动光控制、光电转换、机器视觉和人工智能等领域。
四、二极管的应用由于二极管在电路中具有单向导电性的特点，所以它可以被用于很多不同的应用，例如：1. 整流器二极管可以用作整流器，使交流电信号转化为直流电信号。
二极管的基本知识点总结
二极管的基本知识点总结二极管是一种特殊的电子元件，它只允许电流在一个方向上流动。
它是电子学中最简单和最基础的元件之一，被广泛应用于电子设备和电路中。
本文将介绍二极管的基本知识点。
1.二极管的结构二极管有两个电极，分别是正极（阳极）和负极（阴极）。
它由一个PN结构组成，其中P代表正极性材料，N代表负极性材料。
PN结构是由掺杂不同类型的半导体材料形成的。
2.二极管的工作原理当二极管处于正向偏置时，即正极连接到P区，负极连接到N区，它表现出导电特性。
在这种情况下，电流可以沿着PN结从正极流向负极，这被称为正向电流。
当二极管处于反向偏置时，即正极连接到N区，负极连接到P区，它表现出截止特性。
在这种情况下，电流几乎无法通过二极管，这被称为反向电流。
3.二极管的特性曲线二极管的特性曲线是描述二极管电流和电压之间关系的图形。
在正向偏置下，当正向电压增加时，正向电流也随之增加，但增长速度会放缓。
在反向偏置下，当反向电压增加时，反向电流基本上保持很小，直到达到某个临界电压（称为击穿电压），此时反向电流急剧增加。
4.二极管的应用二极管有许多应用，其中最常见的是作为整流器。
由于二极管的正向导通性质，它可以将交流电信号转换为直流电。
因此，二极管常被用于电源电路中。
此外，二极管还可用于电压调节、信号检测、发光二极管（LED）等。
5.二极管的类型根据材料、封装和应用等方面的不同，二极管可以分为多种类型。
最常见的是硅二极管和锗二极管。
硅二极管具有较高的工作温度和较低的反向电流，被广泛应用于各种电子设备和电路中。
锗二极管适用于低功耗应用，但工作温度较低。
总结起来，二极管是一种基础的电子元件，具有将电流限制在一个方向上流动的特性。
它的工作原理和特性曲线表明了它在电路中的应用和功能。
了解二极管的基本知识点对于学习电子学和电路设计非常重要。
二极管课件(完整版)
U
反向特 性曲线
正向导 通电压
给二极管加的正向电压小于某一定值U1 （硅: 0.6V，锗: 0.2）时，正向电流很小，且小于I1 。当正向电压大与U1后， 正向电流I随U的微小增大而剧增。将U1称为起始电压。
给二极管加的反向电压小于某一定值UZ (Urm)时, 反向电 流很小, 当反向电压大与等于UZ后, 反向电流I迅速增大而处于 电击穿状态。将UZ 称为反向击穿电压。
4.通电在路检测法:
通电情况下测量二极管的导通管压降。电路通电后，万用表直流电压2.5V 挡，红表笔接二极管的正极，黑表笔接二极管的负极。测试结果解说如表:
类型、管压降
解
说
硅
0.6V
说明二极管工作正常，处于正向导通状 态
二 远大于 二极管没有导通，如果导通则二极管有
极 0.6V 故障
管
接近0V
二极管处于击穿状态，无单向导电性， 所在回路的电流会剧增。
功能不同, 电路符号也不同。下表是几种常用二极管的电路符号
电路符号 名 称
解说
新电路符号
电路符号中表示出两根引脚, 通过三角 形表示正极、负极引脚.
旧电路符号
比较新旧两种符号的不同之处是, 三角 形老符号要涂黑, 新符号不涂黑.
发光二极管 在普通二极管符号的基础上, 用箭头形符号Biblioteka 象的表示了这种二极管能够发光。
二极管正反向特性 (二极管伏——安特性曲线)
以O为坐标原点, 以加在二极 管两端的电压U为横轴、流过二 极管的电流为纵轴建立直角坐标 系, 各轴的方向表示施与二极管的 电压和电流方向。第一象限曲线
反映了二极管的正向特性；第三 象限曲线反映其反向特性。
反向击 穿电压
二极管基础知识
二极管基础知识-分类,应用，特性，原理，参数二极管的特性与应用几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。
二极管的应用1、整流二极管利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。
2、开关元件二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。
利用二极管的开关特性，可以组成各种逻辑电路。
3、限幅元件二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。
利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
4、继流二极管在开关电源的电感中和继电器等感性负载中起继流作用。
5、检波二极管在收音机中起检波作用。
6、变容二极管使用于电视机的高频头中。
二极管的工作原理晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。
当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
二极管的类型二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。
根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管等。
按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
二极管手册
二极管手册二极管是一种常见的电子元件，也是电子电路中使用最广泛的器件之一。
它具有众多的特性和用途，在各个领域都有着广泛的应用。
本文将介绍二极管的基本原理、分类、特性以及常见的应用场景。
二极管的基本原理是基于半导体材料的PN结。
PN结是由P型半导体和N型半导体相接触形成的一个结，具有特殊的导电性能。
当二极管的正端与正极相连，负端与负极相连时，PN结处形成的电场使得电子流动受到限制，电流无法流过；而当二极管的正端与负极相连，负端与正极相连时，电子流动受到促进，电流可以流过。
这种特性使得二极管可以实现电流的单向导通，即只能让电流从正极流向负极，而不能反向流动。
根据工作原理和结构不同，二极管可以分为多种类型。
最常见的是普通二极管、肖特基二极管和光电二极管。
普通二极管是最基本的二极管，具有良好的整流特性，可以将交流电信号转化为直流电信号。
肖特基二极管则是基于肖特基效应的二极管，具有快速开关特性和低正向电压降，适用于高频电路和功率电路。
光电二极管则是将光信号转化为电信号的器件，广泛应用于光电转换、光通信等领域。
二极管具有许多特性，其中最重要的是正向电压和反向电压的关系。
在正向电压作用下，二极管的电流呈指数增长，而反向电压超过其额定值时，电流几乎不可忽略。
这种特性使得二极管可以用作整流器、稳压器和开关等电路中的关键元件。
此外，二极管还具有低温漂移、良好的线性性能和高频特性等优点，使得它在各个领域都有着广泛的应用。
在电子器件中，二极管的应用场景非常多样。
在电源电路中，二极管作为整流器可以将交流电信号转化为直流电信号，为其他电路提供稳定的电源。
在通信领域，二极管可以用作调制器、解调器和开关等电路中的关键元件，实现信号的传输和处理。
在电子设备中，二极管可以用作保护器件，防止过电压和过电流对其他电路的损坏。
此外，二极管还广泛应用于光电转换、传感器、激光器、雷达等领域。
综上所述，二极管作为一种重要的电子元件，在电子电路中有着广泛的应用。
二极管测试基本知识点总结
二极管测试基本知识点总结一、二极管的基本原理二极管是一种半导体器件，有两个电极，即阳极和阴极。
它是由P型半导体和N型半导体经过特殊加工制成的。
二极管有一种叫做“正向偏置”的工作方式。
当二极管的阳极接到正电压，阴极接到负电压时，则二极管处于导通状态，电流可以通过二极管。
而当阳极接到负电压，阴极接到正电压时，则处于截止状态，电流无法通过二极管。
二、二极管的符号表示和特性曲线1. 二极管的符号表示二极管的符号表示如图所示，箭头的方向表示电流的流动方向，即阳极接到正电压，阴极接到负电压，电流会从阳极流向阴极。
此外，符号中还有一个斜线，表示二极管只能单向导通，不能反向导通。
2. 二极管的特性曲线二极管的特性曲线是描述二极管电压和电流关系的图像。
其特性曲线主要有两条，一是正向特性曲线，二是反向特性曲线。
在正向特性曲线中，随着正向电压增加，电流也会随之增加，但增加的速度会逐渐减缓，最终趋于饱和。
而在反向特性曲线中，则是以非常小的倾斜趋势递减，绝对不能出现反向电压过高而导致二极管损坏的情况。
三、二极管的常见参数1. 最大直流反向电压（VRRM）：即二极管能够承受的最大反向电压。
2. 最大脉冲反向电压（VRSM）：即二极管能够承受的最大脉冲反向电压。
3. 最大直流正向电流（IFRM）：即二极管能够承受的最大正向电流。
4. 最大脉冲正向电流（IFSM）：即二极管能够承受的最大脉冲正向电流。
5. 正向导通压降（VF）：即二极管在正向导通时的电压降。
6. 反向饱和电流（IR）：即二极管在反向电压下的饱和电流。
四、二极管的测试方法和仪器测试二极管的方法有很多种，常见的测试方法有万用表测试、二极管测试仪测试、曲线跟踪仪测试等。
不同的测试方法使用的仪器也不同。
1. 万用表测试万用表是一种常用的测量仪器，在测试二极管时，需要将正负极选择在二极管标有符号的两端，调整到二极管测试档位，将主测电阻选择适当值，将测量值与标称值进行对比，即可判断二极管是否正常。
二极管基本电路知识点总结
二极管基本电路知识点总结一、二极管的基本特性二极管是一种具有两个电极的电子器件，通常由P型半导体和N型半导体材料组成。
在二极管的两端加上适当的电压时，可以通过控制二极管的导电方向来实现电流的流动。
1. 正向导通和反向截止二极管在正向电压下导通，而在反向电压下截止。
在正向导通状态下，当二极管两端的电压超过一定的阈值电压（一般是0.7V），电流开始从P型半导体流向N型半导体，形成正向电流。
而在反向电压下，二极管的两端没有电流通过，处于截止状态。
2. 饱和电流和截止电流当二极管处于正向导通状态时，会有一个较小的正向饱和电流通过二极管。
而在反向截止状态下，只有一个极小的反向截止电流通过二极管。
这两个电流是二极管的基本参数，需要在实际电路设计中进行考虑。
3. 二极管的正向电压降在正向导通状态下，二极管的两端会有一个正向电压降（一般是0.7V），这是二极管的一个重要特性。
在实际电路中，需要考虑二极管的正向电压降对电路的影响。
4. 二极管的反向击穿当反向电压超过二极管的击穿电压时，会导致二极管的击穿现象。
这会导致电流迅速增大，可能损坏二极管。
因此在实际电路设计中，需要避免二极管的反向击穿现象。
以上是二极管的基本特性，了解这些特性有助于我们在电路设计过程中正确选择和使用二极管，确保电路的正常工作。
二、常见的二极管电路在实际电路设计中，二极管常常作为整流器、稳压器、开关和限流器等功能模块使用。
以下是常见的二极管电路实例：1. 整流电路整流电路通常通过二极管将交流电信号转换为直流电信号。
常见的整流电路有半波整流电路和全波整流电路。
半波整流电路中，二极管只让一个半周的正弦波通过，而全波整流电路中，通过使用四个二极管可以让整个正弦波通过，以实现更加完全的整流。
2. 稳压器电路稳压器电路通过使用二极管的稳压特性来实现对电压的稳定输出。
常见的稳压器电路有稳压二极管稳压器和集成稳压器，它们可以在电路中起到对输出电压进行稳定的作用。
二极管三极管的基础知识
二极管三极管的基础知识二极管和三极管是电子领域中常见的两种元件，它们在电路中起着重要的作用。
本文将从二极管和三极管的基础知识入手，介绍它们的结构、工作原理以及在电子设备中的应用。
一、二极管的基础知识二极管是一种具有两个电极的半导体器件，通常由P型半导体和N 型半导体组成。
它的主要作用是允许电流在一个方向上流动，而阻止电流在另一个方向上流动。
二极管的一个电极称为阳极（Anode），另一个电极称为阴极（Cathode）。
二极管的工作原理是基于PN结的特性。
PN结是指P型半导体和N 型半导体的结合处。
当P型半导体的电子与N型半导体的空穴相遇时，会发生电子与空穴的复合，形成一个带电的区域，这个区域被称为耗尽区。
在耗尽区的两端会形成一个电势差，这个电势差被称为势垒。
当二极管正向偏置时，即阳极连接正极，阴极连接负极，势垒将变得较小，电流可以流过二极管。
而当二极管反向偏置时，即阳极连接负极，阴极连接正极，势垒将变得较大，电流无法流过二极管。
二极管有很多种不同的类型，例如常用的正向工作电压为0.7伏的硅二极管和正向工作电压为0.3伏的锗二极管等。
它们在电子设备中广泛应用，如整流器、稳压器、电压调节器等。
二、三极管的基础知识三极管是一种具有三个电极的半导体器件，通常由P型半导体、N 型半导体和另一种掺杂物较少的P型半导体组成。
它的主要作用是放大电流和控制电流。
三极管的三个电极分别为基极（Base）、发射极（Emitter）和集电极（Collector）。
基极用于控制电流，发射极用于发射电子，集电极用于收集电子。
三极管有两种类型，NPN型和PNP型，它们的构造和工作原理基本相同，只是P型半导体和N型半导体的位置相反。
三极管的工作原理是基于PNP结和NPN结的特性。
当三极管的基极电流较小时，三极管处于截止区，电流无法通过三极管。
当基极电流增大时，会使三极管进入饱和区，电流可以从发射极流向集电极。
三极管的放大作用是通过控制基极电流来实现的，当基极电流变化时，发射极到集电极的电流也会相应变化。
二极管三极管的基础知识
二极管三极管的基础知识1. 引言二极管和三极管是电子学中最基本和常用的两种半导体器件。
它们在电路中起到了重要的作用，如信号调理、开关和放大等。
本文将介绍二极管和三极管的基本原理、结构和特性等重要知识。
2. 二极管二极管是一种由P型和N型半导体材料制成的器件。
它具有一个PN结，通过这个结可以实现电流的单向导通。
常见的二极管有普通二极管、肖特基二极管和光电二极管等。
2.1 基本原理二极管的导电性来自于PN结。
当PN结被正向偏置时，P型区域的空穴和N型区域的电子互相扩散，导致少数载流子的重组，形成一个导电通道。
这个导电通道使得电流可以流过二极管，称为正向工作状态。
当PN结被反向偏置时，少数载流子几乎无法通过结，电流基本上是断开的，称为反向工作状态。
2.2 特性曲线二极管的特性曲线是指其正向特性曲线和反向特性曲线。
正向特性曲线显示了二极管在不同正向偏置电压下的电流响应关系。
反向特性曲线显示了二极管在不同反向偏置电压下的电流响应关系。
这些特性曲线对于理解二极管的工作状态和限制条件非常重要。
2.3 应用二极管在电子电路中有广泛的应用。
它可以用作整流器转换交流电为直流电、用作信号调理器修正和稳定输入信号、用作开关控制电流流动方向等。
3. 三极管三极管是一种由三个掺杂不同的半导体材料制成的器件。
它由基极（B）、发射极（E）和集电极（C）组成，具有放大作用。
根据掺杂型号不同，三极管可以分为NPN和PNP两种类型。
3.1 基本原理三极管的放大作用来自于PNP或NPN结之间形成的电流控制区域。
在NPN三极管中，当基极正向偏置时，将使得发射极-基极间的电流增加，进而通过集电极-发射极间的电流放大。
这种放大作用使三极管成为一种强大的电流放大器。
3.2 特性曲线三极管的特性曲线是指其输出特性曲线、输入特性曲线和直流负载线等。
输出特性曲线显示了三极管的集电极电流与集电极-发射极电压之间的关系。
输入特性曲线显示了三极管的基极电流与基极-发射极电压之间的关系。
