涵洞计算
【掌握】第一节 涵洞长度计算 【掌握】第二节 洞口建筑工程数量计 算
-
第一节 涵洞长度计算
一、正交涵洞长度计算
c a i*L1
B1
B2
(H－i*L1－a)
(H + i*L2 －b) c
i*L2 b
L1
-
L2
L 1 B 1 (H a i1 L )m C
L1B1(H 1iam )mC
L1B1(H 1a iim 1B)mC
L 2 B 2 W ( H b i2 L i 1 W ) m C
L 2B 2W (H 1 ibm i1 W )m C
-
2.i1和i方向相反时
L 1 B 1 W ( H a i1 W ) m C
L 1B 1W (H 1 ia m i1 W )m C
L 2 B 2 ( H b i2 L
3.涵洞与路线斜交，考虑路基纵坡影响时 HL1i2sia n
L 1B 1(H c a o a L 1 i2 sism ia n )m C
(a c i) L o m 1 L 1 i 2 s m sa i B 1 n ( H a ) m C
(3)墙顶面面积：
AC1m02(Hh)
-
二、矩形护坡 1.矩形护坡的布置形式 （1）涵洞与路线正交 （2）涵洞与路线斜交： 正布置和斜布置（常用） 2.一个矩形护坡的体积计算 （1）矩形护坡体积
-
① 片石砌体 V 1V 外 V 内 1 12 m(H n3H 03)
② 砂砾垫层
V2
t1 t
V1
③ 锥心填土
2. 翼墙的体积计算
（1）墙身体积：
单个翼墙外形：
-
： 单个翼墙外形
涵洞计算公式
第六章 涵洞设计与放样第一节 涵长计算一、正交涵洞长度计算（一）无超高加宽时： B 上=B 下=0.5BH —路基填土高度，涵底中心至路基边缘高度。
h 上、h 下——涵洞上下游洞口建筑高度。
m —路基边坡率 i0——涵底坡度L 上、L 下——涵洞上下游水平长度（m ）。
L 上=i0m 1h -H m ⋅++上）（上BL 下=i0m 1h -H m ⋅-+下）（下B涵洞总长L= L 上+L 下若缘石外低端不在路基边坡延长线时，h 上、h 下用h 上+t 、h 下+t 代替，t ——厚，a ——宽（二）有超高加宽时（设在平曲线内） 1、i0与i1方向一致 L 上=i0m 1i1B h -H m ⋅+⋅++）上（上BL 下=i0m 1W i1W h -H m ⋅-+⋅-+）下（下BB 上、B 下——半个标准路基宽 W ——路基加宽 涵洞总长L= L 上+L 下注意：路基的设计高为未超高加宽前路基内侧边缘点的高程。
图6-2有超高加宽时涵长计算12、i0与i1方向相反L 上=i0m 1i1h -H m ⋅+⋅-++）上（上W W BL 下=i0m 1i1B h -H m ⋅-⋅++）下（下B涵洞总长L= L 上+L 下（三）斜交斜做涵洞因：L 上•cos α=B 上+ m （H- h 上- L 上•i0）+a 所以： L 上=i0m c ah -H m ⋅+++αos B 上）（上同理：L 下=i0m c ah -H m ⋅-++αos B 下）（下实训项目：根据已知条件计算涵洞长度。
实训时间：2课时。
图6-3有超高加宽时涵长计算2图6-4斜交斜做涵长计算第二节 涵址测量一、 涵位中桩钉设直线上的涵位用花杆穿线的办法（经违仪）确定中桩，或用全站仪坐标法定设中桩。
曲线上的涵位用切线支距法定设中桩。
切线支距法步骤：1、预估ZY 到涵中心桩的曲线长。
2、查切线支距X 、Y ，或根据曲线长和偏角计算X 、Y 。
有关涵洞设计应该注意的几点问题
有关涵洞设计应该注意的几点问题(对于新手)1、涵长计算对于正交涵洞，用《见习日记》中或者《铁路小桥涵设计》中记录的公式，正确计算涵洞长度；对于斜交涵洞，用《标准图》中的公式，正确计算涵洞长度。
斜交斜做盖板涵入口靠上坡端涵长计算（采用第二法计算——对于陡坡涵洞）公式为：jm jm tg jm D W m a H L θθθsin cos )1(4.02)2.0(μμ⨯+++--=下上下上 （第二法）=m i j jm tg jm D W m a H )(sin cos )1(4.02)2.0(-⨯+++--θθθμμ下上 （第一法）２、涵洞涵身分节 首先确定出入口定长，（正交）一般情况翼墙式洞门为１米,端墙式洞门为2米，（斜交定长查斜交涵洞兰图中的B o 值）然后，按３米或２米的涵节分节，沉降缝一般设置为３厘米。
用适当的涵节加沉降缝加出入口定长凑足涵长，不够或多出部分，用最后一节涵节变化满足，应保证宁长勿短的要求。
具体计算公式为：整个涵长＝１(或2)＋n ×涵节长度＋（n+1）×０.０３＋１(或2) ３、涵洞数量计算及查表注意，在查表时，涵身数量等于表中所查数据乘以各涵节相加的涵身长，而不是乘以总涵长；出入口数量计算时，应注意是否有提高节，当有提高节时，可以直接用查到的出口加上入口数量即可；若无提高节，则用出口数量乘以２则为出入口数量。
４、标高控制设计时，必须满足轨底至盖板顶≥0.41(0.8)米的最低要求，用公式表示为:41.086.0≥---+gbh hjng zxxsmbg ljbg d h H H (0.8)上式中:H——线路中心路肩标高jlbgH——涵洞中心泄水面标高(为未知)zxxsmbgh——涵洞内部高度hjngd——盖板厚度gbh用上式求出最大的泄水面标高后,再根据拟订的泄水面坡度,反推到上游路肩垂直对下来的泄水面处的标高,再用上式检算是否满足大于等于0.41的要求,如不满足,应适当降低泄水面标高,直到刚好满足时为最佳(因为此时既满足规范要求,又做到了尽量少开挖基础)。
涵长及标高计算

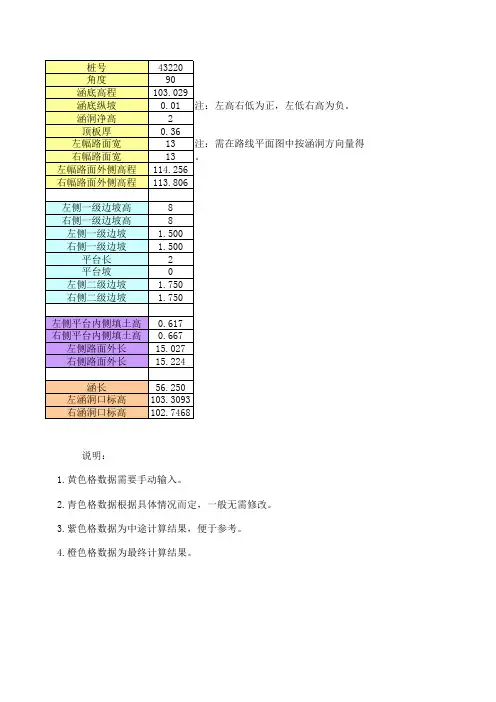

43220 90 103.029 0.01 注：左高右低为正，左低右高为负。 2 0.36 13 注：需在路线平面图中按涵洞方向量得。 13 114.256 113.806 8 8 1.500 1.500 2 0 1.750 1.750 0.617 0.667 15.027 15.224 56.250 103.3093 102.7468
桩号 角度 涵底高程 涵底纵坡 涵洞净高 顶板厚 左幅路面宽 右幅路面宽 左幅路面外侧高程 右幅路面外侧高程 左侧一级边坡高 右侧一级边坡高 左侧一级边坡 右侧一级边坡 平台长 平台坡 左侧二级边坡 右侧二级边坡 左侧平台内侧填土高 右侧平台内侧填土高 左侧路面外长 右侧路面外长 涵长 左涵洞口标高 右涵洞口标高
说明： 1.黄色格数据需要手动输入。 2.青色格数据根据具体情况而定，一般无需修改。 3.紫色格数据为中途计算结果，便于参考。 4.橙色格数据为最终计算结果。
说明： 1.黄色格数据需要手动输入。 2.青色格数据根据具体情况而定，一般无需修改。 3.紫色格数据为中途计算结果，便于参考。 4.橙色格数据为最终
涵洞长度计算的几个问题
需要对测量数据进行预处理，如数据筛选、异常值 处理等，以确保数据的质量。
03
数据处理的方法和过程也需要根据具体情况进行选 择和调整，以满足计算方法的输入要求。
计算结果的验证和调整问题
计算结果的验证是确保计算准确性的重要环节，可以通过对比已知数据或 进行实验验证的方式进行。
如果验证结果存在较大误差，需要进行调整，并分析误差原因，进一步优 化计算方法或数据处理过程。
涵洞长度计算的几个问题
汇报人： 日期:
目录
• 涵洞长度计算的基本概念 • 涵洞长度计算的方法 • 涵洞长度计算中的常见问题 • 涵洞长度计算的发展趋势 • 涵洞长度计算的实践应用
01
涵洞长度计算的基本概念
涵洞的定义与作用
涵洞定义
涵洞是一种用于排水、灌溉、通 航或满足其他需求的建筑结构， 通常由洞口、洞身和基础三部分 组成。
调整后的计算结果需要再次进行验证，以确保满足工程实际需求和精度要 求。
04
涵洞长度计算的发展趋势
智能化计算方法的研发
人工智能和机器学习算法 的应用
利用这些算法对大量数据进行处理和分析， 提高计算效率和精度，减少人为误差。
自动化建模和参数优化
通过自动化技术，快速建立涵洞模型并优化 相关参数，提高计算效率和精度。
计算方法的选取是涵洞长度计 算中的首要问题，不同的计算 方法可能导致结果存在较大差
异。
需要根据涵洞的具体情况， 如结构形式、材料特性、地 质条件等，选择合适的计算
方法。
选取计算方法时需要考虑其理 论基础、适用范围和精度要求 ，以确保计算结果的准确性和
可靠性。
数据采集和处理的问题
01
数据采集的准确性和完整性对涵洞长度计算结果的 影响至关重要。
涵洞洞口长度计算
桩号
EK0+513洞口长度(m洞口标高涵顶标高边坡坡度翼墙底高
7.505914418394.980704399.816 1.6550.3
涵洞标高设计
涵洞设计长度左侧设计填
土高(cm)
右侧设计
填土高
左侧路面
标高
左侧边坡坡度
5420.27100356.85403.86 1.685
1.684990367
盖板中厚涵洞高度涵洞坡度（洞
口外高洞口内
低为正）
左上、右
下）翼墙
与涵轴角
度
左下/右
上翼墙与
涵轴角度
0.464-0.053025
涵洞路面长度(cm)
右侧路面
标高
右侧边坡坡度
涵洞坡度
（左高右
低为正）
左侧边坡
涵长(cm)
左侧涵顶
高度4621404.118 1.6550.05155.41402.938
398.408
涵轴与路
线交角(右偏角）
净正跨径
（m）
（左上、右
下）洞口翼墙
外撇宽度
（右上左下）
洞口翼墙外撇
宽度
洞身斜长左上洞口长度
左下洞口长
度
604 3.752957209 5.530451223 4.618802154 6.0623582867.8398523
右侧边坡涵长右侧涵顶高度
643.87400.228
395.698。
涵洞涵长计算1
正交涵长计算公式
注：填土高度不大于8米
第一法：(中心高程及泄水面坡度)
数据输入
备注
上游路肩宽度W上： 4.1
下游路肩宽度W下： 3.9
中心路肩高程： 276.76
泄水面高程： 273.02
结构高度： 3.56
路基坡度m： 1.5
泄水面坡度i： 0.0076
帽石宽度a： 0.45
计算结果：
L上＝ L下＝
18.17 10.14
备注
28.31
入口节涵 身长度
1
出口节涵 身长度
1
3m涵节数 1
分节
特殊涵节 长
计算涵长 (填计算结
果)
4.5
9.44
余长
（正值为长）
0.15
总长
9.59
L下＝ 4.67
调整后
L上＝ L下＝
4.84 4.75
计算涵长
L全＝ 9.44
调整后
L全＝ 9.59
4.77 4.67
9.44
采用计算方法 1
第二法：(出入口高程)
数据输入
上游路肩宽度W上： 下游路肩宽度W下：
入口路肩高程： 出口路肩高程： 涵洞入口高程： 涵洞出口高程：
结构高度： 路基坡度m： 帽石宽度a：
计算结果：
L上＝ L下＝
17 8.9 26.36 26.36 19.2 18.9 2.5 0.25 0
涵洞的类型、计算、施工..
涵洞的类型、计算、施工涵洞是一种特殊的桥梁结构，通常用于在道路、铁路或河流下方的交通道路中。
与其他桥梁结构不同，涵洞是一种长达几十米的管道或隧道，主要用于过河、过桥、过路等。
涵洞的设计、计算和施工具有一定的难度，需要采用专业的设计和施工工艺。
本文将从涵洞的类型、计算和施工三个方面阐述涵洞的设计和施工。
一、涵洞的类型涵洞的类型有很多，根据不同的设计和施工要求，可分为以下几种类型：1.钢筋混凝土涵洞钢筋混凝土涵洞是目前比较常见的一种，主要由混凝土和钢筋构成，具有较高的坚固性和耐久性，在抗洪抗压等方面具有一定的优势。
2.管状涵洞管状涵洞主要由管材组成，通常用于河流、湖泊等水域之下，其结构相对简单，施工方便，可大大降低工程成本。
3.土工织物涵洞土工织物涵洞采用土工布和土工格栅等材料制成，具有轻便、耐用、抗洪等特点，同时具有良好的透水性，能有效降低安装难度。
二、涵洞的计算涵洞的计算是涵洞设计的重要步骤，涉及到涵洞的结构和安全性，必须根据设计要求认真计算。
涵洞计算需要考虑的主要因素有以下几个方面：1.水文条件涵洞的水文条件是计算涵洞设计的重要数据，需要考虑的包括洪水过程、流量损失、涵洞闸型等要素，以保证涵洞的稳定性和安全性。
2.岩土参数涵洞的岩土参数也是涵洞计算的重要考虑因素，主要包括土壤类型、堆积物的配合比、土壤的弹性模量、抗剪强度等等，以保证涵洞的结构和安全。
3.涵洞截面尺寸涵洞截面尺寸直接关系到涵洞的几何形状和尺寸的大小，需要在保证涵洞结构稳定的前提下，设计合理的涵洞截面。
三、涵洞的施工涵洞的施工虽然难度较大，但可以通过科学的施工方法，提高施工效率和施工质量。
涵洞施工需要注意以下几个方面：1.施工环境涵洞施工的环境要求高，施工场地必须满足施工要求，同时需要有良好的通风、排水、光照等环境条件，以保证施工效果。
2.施工技术涵洞施工需要采用科学、先进的施工技术，包括新材料、新工艺、新设备等综合施工技术手段，以保证施工质量。
有关涵洞设计应该注意的几点问题
有关涵洞设计应该注意的几点问题有关涵洞设计应该注意的几点问题(对于新手)1、涵长计算对于正交涵洞，用《见习日记》中或者《铁路小桥涵设计》中记录的公式，正确计算涵洞长度；对于斜交涵洞，用《标准图》中的公式，正确计算涵洞长度。
斜交斜做盖板涵入口靠上坡端涵长计算（采用第二法计算——对于陡坡涵洞）公式为：jm jm tg jm D W m a H L θθθsin cos )1(4.02)2.0( ⨯+++--=下上下上 （第二法）=m i j jm tg jm D W m a H )(sin cos )1(4.02)2.0(-⨯+++--θθθ 下上 （第一法）２、涵洞涵身分节 首先确定出入口定长，（正交）一般情况翼墙式洞门为１米,端墙式洞门为2米，（斜交定长查斜交涵洞兰图中的B o 值）然后，按３米或２米的涵节分节，沉降缝一般设置为３厘米。
用适当的涵节加沉降缝加出入口定长凑足涵长，不够或多出部分，用最后一节涵节变化满足，应保证宁长勿短的要求。
具体计算公式为：整个涵长＝１(或2)＋n ×涵节长度＋（n+1）×０.０３＋１(或2) ３、涵洞数量计算及查表注意，在查表时，涵身数量等于表中所查数据乘以各涵节相加的涵身长，而不是乘以总涵长；出入口数量计算时，应注意是否有提高节，当有提高节时，可以直接用查到的出口加上入口数量即可；若无提高节，则用出口数量乘以２则为出入口数量。
４、标高控制设计时，必须满足轨底至盖板顶≥0.41(0.8)米的最低要求，用公式表示为:41.086.0≥---+gbh hjng zxxsmbg ljbg d h H H (0.8)上式中:H——线路中心路肩标高jlbgH——涵洞中心泄水面标高(为未知)z x x s mh——涵洞内部高度hjngd——盖板厚度gbh用上式求出最大的泄水面标高后,再根据拟订的泄水面坡度,反推到上游路肩垂直对下来的泄水面处的标高,再用上式检算是否满足大于等于0.41的要求,如不满足,应适当降低泄水面标高,直到刚好满足时为最佳(因为此时既满足规范要求,又做到了尽量少开挖基础)。
涵长计算实例
涵长计算实例
例题：路基线路下坡段有一涵洞，里程为K10+210，线路纵坡为-3.5%，路基双向横坡2%，填高8m为一台阶，平台宽2米，边坡坡比1：1.5，涵洞斜交35度，涵洞基础高1m，墙身高4m，盖板50cm，涵洞流水坡度5%，根据已知条件，设计一涵洞，求出涵洞的长度，出水口及入水口基础顶面标高？如下图：
答：假设K10+210断面图中涵洞中线左侧涵长为L1，右侧涵长为L2，则涵洞的实际长度为L1/cos35+ L2/cos35=(L1+L2)/cos35，涵洞的出水口里程为K10+210+L1tg35，入水口里程为K10+210-L2tg35 根据涵洞出水口涵顶高程利用横坡断面计算和线路里程推算建立等式：
1）1338.254+4+0.5-L1/cos35*5%+8+(L1-12.5-2-12)/1.5=1352.754 -12.5*2%-L1tg35*3.5%
解得：L1=30.813，L1/cos35=37.615米
2）1338.254+4+0.5+L2/cos35*5%+8+(L1-12.5-2-12)/1.5=1352.754
-12.5*2%+L1tg35*3.5%
解得：L2=27.612，L2/cos35=33.708米
则涵长=37.615+33.708=71.323米
涵洞出水口高程为1338.254-37.615*5%=1336.373 涵洞入水口高程为1338.254+33.708*5%=1339.939。
一般涵洞做法简析
一般铁路涵洞设计涵洞是最简单最多见的桥梁工程，在工作中常常碰到，下面就对一般铁路涵洞的设计方式做一个简单的介绍。
第一确实是外业工作，这点实际上是最重要的，所有设计出来的东西都是依照勘测资料做出来的，勘测资料的精准程度直接决定着设计的正确性。
在现场的时候就必需想到所有设计所需要的资料，然后进行精准的勘测，对涵洞设计有阻碍的地理环境也必需有论述，不然做设计的时候会显现各类问题。
关于既有涵洞，涵洞的样式、孔径、净空等重要资料必需精准测量，并尽力搜集完工图，但需注意完工图也不必然完全准确，需要进行符合，总之尽力在现场搜集到所需要的正确的资料。
在熟悉了现场资料后才能对涵洞进行设计，通常涵洞设计要紧做盖板箱涵，在限制条件多的情形下也做一些框构涵，那个地址就以盖板箱涵为例子。
先确信涵洞的样式：单孔或双孔、有提高节或无提高节、正交或斜交，斜交还分斜交正做和斜交斜做。
正交相对简单一些，要紧能够查看定型图《肆桥5009》，斜交正做要紧也是查看《肆桥5009》，但斜交斜做就要分孔径参照《肆桥5009》和《叁桥5013A、B、C》或《叁桥5014A、B》。
通常建设新线的时候通常都采纳正交涵洞，如此能够节省工程造价。
先翻阅外业资料，查出需要设计的涵洞为新建或是接长。
新建得确信涵洞的孔径和高（低）边墙，这才能确信涵洞的板顶填土高，进而确信涵洞的涵长。
排水涵洞因依照用途来确信孔径，有渠的能够依照渠宽来确信，排雨水的涵洞孔径应依照水文资料计算出百年一遇的最大流量来确信，具体计算可查阅《桥涉水文》和各地水文图集，一样来讲都是做无提高节的排洪涵；交通涵那么依照路面的宽度来确信孔径，由过车需要的高度来确信涵洞为高边墙或是低边墙。
确信了涵洞的孔径和高（低）边墙后才能确信涵洞的长度。
涵洞的长度与线路的坡度、填土高、多线时的线间距、路肩宽度、路肩放坡等因素有关。
因线路坡度和涵洞水坡对涵长的阻碍实在过小，下面那个简约公式忽略了其阻碍：2)45(402)20(⨯+⨯⨯--++='m a H W X L接长涵洞长度可按以下公式计算：j L m a H W X L -+⨯--++=)45(40)20(2/"X ——线间距离(cm)，单线那么为0W ——路肩宽度(cm)H ——路中心处轨底至盖板顶高度(cm)a ——轨底至路肩的高度(cm)m ——路基边坡率40（45）——帽石宽度（cm ），孔径2m 以下为40（cm ） j L ——既有涵洞接长侧涵长（凿除出入口后剩下的部份）计算时注意单位要一致，计算出的涵长也不是实际涵长，只是所需涵洞最短的长度，实际涵洞长度应不能小于那个长度，也不能大太多。
