二、电势、电势差 1.电势（1）定义：试探电荷在电场中某一点具有的电势能与它的电荷量的比值，叫作电场中这一点的电势. （2）定义式：φ＝Eqp. （3）说明. ①电势是标量，但有正、负之分，其正、负表示某点电势比零电势点的电势高还是低.
②电势具有相对性，同一点的电势因选取零电势点的不同而不同.
3.电势（1）定义与定义式：试探电荷在电场中某点具有的电势能与它的电荷量的比值，即 φ＝Eqp . （2）矢标性：电势是标量有正负之分，其正（负）表示该点电势比零电势高（低）. （3）相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同. （4）电场中电场强度为零的位置电势不一定为零；电场强度相同的区域电势不一定相同.
在电场中，若只有电场力做功时，电荷的动能和电
能量守恒法势能相互转化，两种能量之和不变，所以电荷动能
增大，则其电势能减小；反之，其电势能增大
考点三带电粒子轨迹运动问题 1.带电粒子运动轨迹问题的解题技巧（1）判断速度方向：带电粒子运动轨迹上某点的切线方向为该点处的速度方向. （2）判断电场力（或电场强度）的方向：仅受电场力作用时，带电粒子所受电场力方向指向轨迹曲线的凹侧，再根据粒子的正负判断电场强度的方向. （3）判断电场力做功的正负及电势能的增减：若电场力与速度方向成锐角，则电场力做正功，电势能减少；若电场力与速度方向成钝角，则电场力做负功，电势能增加.
答案：C
休息时间到啦
同学们，下课休息十分钟。现在是休息时间，你们休息一下眼睛，
看看远处，要保护好眼睛哦~站起来动一动，久坐对身体不好哦~
考点一电势、电势能、等势面 1.静电力做功（1）特点：静电力做功与重力做功相似，均与路径无关，只与初末位置有关. （2）计算方法. ①W＝qEd 只适用于匀强电场，其中 d 为沿电场线的距离. ②WAB＝qUAB，适用于所有电场.

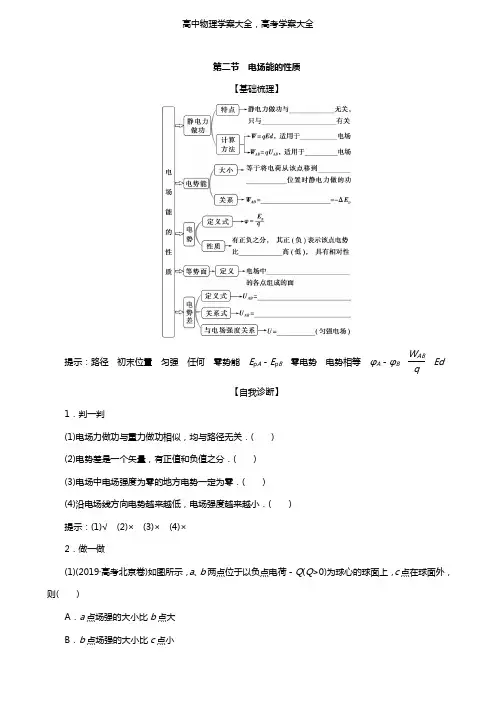

2021版高考物理一轮复习第七章静电场2第二节电场能的性质学案

第二节电场能的性质【基础梳理】提示：路径初末位置匀强任何零势能E p A－E p B零电势电势相等φA－φB W ABqEd【自我诊断】1．判一判(1)电场力做功与重力做功相似，均与路径无关．( )(2)电势差是一个矢量，有正值和负值之分．( )(3)电场中电场强度为零的地方电势一定为零．( )(4)沿电场线方向电势越来越低，电场强度越来越小．( )提示：(1)√(2)×(3)×(4)×2．做一做(1)(2019·高考北京卷)如图所示，a、b两点位于以负点电荷－Q(Q>0)为球心的球面上，c点在球面外，则( )A．a点场强的大小比b点大B．b点场强的大小比c点小C ．a 点电势比b 点高D ．b 点电势比c 点低提示：选D.由点电荷的场强公式E ＝kQr 2可知，与－Q 距离相等的点场强大小相等，离－Q 越近的点场强越大，故a 点场强的大小与b 点的相等，b 点场强的大小比c 点的大，A 、B 错误；与－Q 距离相等的点，电势相等，离－Q 越近的点，电势越低，故a 点电势与b 点的相等，b 点电势比c 点的低，C 错误，D 正确．(2)(人教版选修3－1·P22，T3改编)如图所示，实线为某电场的电场线，虚线表示该电场的等势面，A 、B 、C 是电场中的三点，下列说法正确的是( )A ．三点中，B 点的场强最大B ．三点中，A 点的电势最高C ．将一带负电的检验电荷从A 移动到B ，电势能增大D ．将一带正电的检验电荷从A 移动到B 和从A 移动到C ，电势能的变化相同提示：选D.电场线的疏密表示电场强度的大小，所以三点中，A 点场强最大，A 错误；沿电场线方向，电势逐渐降低，A 点电势最低，B 错误；将一带负电的检验电荷从A 移动到B ，电场力做正功，电势能减小，C 错误；因为B 、C 两点在同一等势面上，所以将一带正电的检验电荷从A 移动到B 和从A 移动到C ，电场力做的功相同，电势能变化相同，D 正确．电势电势能电场力做功[学生用书P141]【知识提炼】1．电势高低的判断判断依据判断方法电场线沿电场线方向电势逐渐降低(1)若只有电场力做功，电势能与动能之和保持不变．(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变．(3)除重力、弹簧弹力之外，其他各力对物体做的功等于物体机械能的变化．(4)所有外力对物体所做的功等于物体动能的变化．【跟进题组】1．(多选)(2019·高考全国卷Ⅲ)如图，电荷量分别为q和－q(q>0)的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点．则( )A．a点和b点的电势相等B．a点和b点的电场强度大小相等C．a点和b点的电场强度方向相同D．将负电荷从a点移到b点，电势能增加解析：选BC.a、b两点到两点电荷连线的距离相等，且关于两点电荷连线中点对称，可知a、b两点的电场强度大小相等，方向相同，B、C正确；电荷量分别为q和－q(q>0)的点电荷(等量异种点电荷)固定在正方体的两个顶点上，正方体的另外两个顶点a、b在两点电荷q和－q连线的垂直平分面两侧，故a点和b点的电势不相等，A错误；电势是标量，将q和－q在a、b两点产生的电势分别相加，可得φb>φa，将负电荷从a点移到b点，电场力做正功，电势能减少，D错误．2.如图所示，真空中等量同种正点电荷放置在M、N两点，在MN连线上有对称点a、c，MN连线的中垂线上有对称点b、d，则下列说法正确的是( )A．正电荷＋q在c点的电势能大于在a点的电势能B．正电荷＋q在c点的电势能小于在a点的电势能C．在MN连线的中垂线上，O点电势最高D．负电荷－q从d点由静止释放，在它从d点运动到b点的过程中，加速度先减小再增大解析：选C.根据电场线的分布情况和对称性可知，a、c两点的电势相等，则点电荷在a点的电势能一定等于在c点的电势能，故A、B错误；沿电场线方向电势降低，在MN连线的中垂线上，O点电势最高，故C正确；由对称性知O点的电场强度为零，电荷－q从d点由静止释放，在它从d点运动到b点的过程中，加速度可能先减小再增大，也可能按增大→减小→增大→减小变化，故D错误．电场线、等势面与粒子运动轨迹的综合问题[学生用书P141]【知识提炼】1．几种常见的典型电场的等势面比较电场等势面(实线)图样重要描述匀强电场垂直于电场线的一簇平面点电荷的电场以点电荷为球心的一簇球面等量异种点电荷的电场连线的中垂线上的电势为零等量同种正点电荷的电场连线上，中点电势最低，而在连线中垂线上，中点电势最高【典题例析】(多选)(2020·云南模拟)如图所示，虚线a、b、c、d、e是电场中的一组平行等差等势面，实线是一带负电粒子仅在电场力作用下的运动轨迹，M、N、P、Q分别为运动轨迹与等势面的交点，下列判断正确的是( )A．粒子在电场中做匀变速运动B．图中等势面a的电势最高C．粒子经过Q点的动能大于P点的动能D．粒子在M点的电势能比Q点的大[解析] 根据题述，虚线a、b、c、d、e是电场中的一组平行等差等势面，电场是匀强电场．带电粒子在电场中运动所受电场力是恒力，由牛顿第二定律可知，粒子在电场中运动的加速度恒定，所以带电粒子做匀变速运动，A正确．根据图中粒子运动轨迹的弯曲方向可知，粒子在电场中受力方向为向左，电场线方向向右，根据沿电场线方向电势逐渐降低可知，图中等势面a的电势最高，B正确．在M、N、P、Q四点中，粒子经过Q点的电势能最大，粒子经过M点的电势能最小，根据仅在电场力作用下的带电粒子的电势能和动能之和保持不变，可知粒子经过Q点的动能小于P点的动能，C、D错误．[答案] AB【迁移题组】迁移1 带电粒子运动轨迹的分析1．(2018·高考天津卷)如图所示，实线表示某电场的电场线(方向未标出)，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为φM、φN，粒子在M和N时加速度大小分别为a M、a N，速度大小分别为v M、v N，电势能分别为E p M、E p N.下列判断正确的是( )A．v M<v N，a M<a N B．v M<v N，φM<φNC．φM<φN，E p M<E p N D．a M<a N，E p M<E p N解析：选D.由粒子轨迹弯曲方向及电场线分布情况可知，粒子所受电场力方向沿电场线切线方向，设粒子由M向N运动，则速度方向沿轨迹切线方向，电场力方向与粒子速度方向的夹角为钝角，电场力做负功，电势能增大，动能减小，所以v M >v N ，E p M <E p N ，A 、B 错误；电场线疏密程度表示电场强度大小，故粒子在M 点所受电场力的大小小于在N 点所受电场力的大小，由牛顿第二定律可知，a M <a N ，D 正确；由于电场线方向如图所示，所以M 点电势较N 点的高，C 错误．迁移2 等势面的综合应用2．(多选)(2018·高考全国卷Ⅰ)图中虚线a 、b 、c 、d 、f 代表匀强电场内间距相等的一组等势面，已知平面b 上的电势为2 V ．一电子经过a 时的动能为10 eV ，从a 到d 的过程中克服电场力所做的功为6 eV.下列说法正确的是( )A ．平面c 上的电势为零B ．该电子可能到达不了平面fC ．该电子经过平面d 时，其电势能为4 eVD ．该电子经过平面b 时的速率是经过d 时的2倍解析：选AB.电子在等势面b 时的电势能为E ＝qφ＝－2 eV ，电子由a 到d 的过程电场力做负功，电势能增加6 eV ，由于相邻两等势面之间的距离相等，故相邻两等势面之间的电势差相等，则电子由a 到b 、由b 到c 、由c 到d 、由d 到f 电势能均增加2 eV ，则电子在等势面c 的电势能为零，等势面c 的电势为零，A 正确；由以上分析可知，电子在等势面d 的电势能应为2 eV ，C 错误；电子在等势面b 的动能为8 eV ，电子在等势面d 的动能为4 eV ，由公式E k ＝12mv 2可知，该电子经过平面b 时的速率为经过平面d 时速率的2倍，D 错误；如果电子的速度与等势面不垂直，则电子在该匀强电场中做曲线运动，所以电子可能到达不了平面f 就返回平面a ，B 正确．带电粒子运动轨迹类问题的解题技巧(1)判断速度方向：带电粒子运动轨迹上某点的切线方向为粒子在该点处的速度方向．(2)判断电场力(或场强)的方向：仅受电场力作用时，带电粒子所受电场力方向指向轨迹的凹侧，再根据粒子的正、负判断场强的方向．(3)判断电场力做功的正、负及电势能的增减：若电场力与速度方向成锐角，则电场力做正功，电势能减少；若电场力与速度方向成钝角，则电场力做负功，电势能增加．匀强电场中电势差与电场强度的关系[学生用书P142]【知识提炼】1．在匀强电场中由公式U ＝Ed 得出的“一式二结论”(1)“一式”：E ＝Ud ＝Wqd ，其中d 是沿电场线方向上的距离． (2)“二结论”结论1：匀强电场中的任一线段AB 的中点C 的电势φC ＝φA ＋φB2，如图甲所示．结论2：匀强电场中若两线段AB ∥CD ，且AB ＝CD ，则U AB ＝U CD (或φA －φB ＝φC －φD )，如图乙所示．2．电场线、电势、电场强度的关系 (1)电场线与电场强度的关系：电场线越密的地方表示电场强度越大，电场线上某点的切线方向表示该点的电场强度方向．(2)电场线与等势面的关系：电场线与等势面垂直，并从电势较高的等势面指向电势较低的等势面．(3)电场强度大小与电势无直接关系：零电势可人为选取，电场强度的大小由电场本身决定，故电场强度大的地方，电势不一定高．3．E ＝Ud在非匀强电场中的三点妙用判断电势差大小及电势高低距离相等的两点间的电势差，E 越大，U 越大，进而判断电势的高低判断场强变化φ－x 图象的斜率k ＝ΔφΔx ＝U d＝E x ，斜率的大小表示场强的大小，正负表示场强的方向判断场强大小等差等势面越密，场强越大4.【典题例析】如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为0，A 点处的电势为6 V ，B 点处的电势为3 V ，则电场强度的大小为( )A ．200 V/mB ．200 3 V/mC ．100 V/mD ．100 3 V/m[解析] 如图所示，由匀强电场的特点得OA 的中点C 的电势φC ＝3 V ，φC ＝φB ，即B 、C 在同一等势面上，由电场线与等势面的关系和几何关系知：d ＝1.5 cm.则E ＝U d ＝31.5×10－2V/m ＝200 V/m ，A 正确．[答案] A【迁移题组】迁移1 匀强电场中电势差与场强的关系1．(多选)(2017·高考全国卷Ⅲ)一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 三点的位置如图所示，三点的电势分别为10 V 、17 V 、26 V ．下列说法正确的是 ( )A ．电场强度的大小为2.5 V/cmB ．坐标原点处的电势为1 VC ．电子在a 点的电势能比在b 点的低7 eVD ．电子从b 点运动到c 点，电场力做功为9 eV解析：选ABD.ac 垂直于bc ，沿ca 和cb 两方向的场强分量大小分别为E 1＝U caac ＝2 V/cm 、E 2＝Ucbbc＝1.5 V/cm ，根据矢量合成可知E ＝2.5 V/cm ，A 正确；根据在匀强电场中平行线上等距同向的两点间的电势差相等，有φO －φa ＝φb －φc ，得φO ＝1 V ，B 正确；电子在a 、b 、c 三点的电势能分别为－10 eV 、－17 eV 和－26 eV ，故电子在a 点的电势能比在b 点的高7 eV ，C 错误；电子从b 点运动到c 点，电场力做功W ＝(－17 eV)－(－26 eV)＝9 eV ，D 正确．迁移2 U ＝Ed 在非匀强电场中的应用2.如图所示，在某电场中画出了三条电场线，C 点是A 、B 连线的中点．已知A 点的电势为φA ＝30 V ，B 点的电势为φB ＝－20 V ，则下列说法正确的是( )A ．C 点的电势φC ＝5 VB ．C 点的电势φC >5 VC ．C 点的电势φC <5 VD ．负电荷在A 点的电势能大于在B 点的电势能解析：选C.从电场线的分布情况可以看出φA －φC >φC －φB ，所以有φC <5 V ，C 正确，A 、B 错误；因为负电荷在电势高的地方电势能较小，所以D 错误．静电场中的图象问题[学生用书P143]【知识提炼】几种常见图象的特点及规律E p －x图象(1)反映了电势能随位移变化的规律(2)图线的切线斜率大小等于电场力大小(3)进一步判断场强、动能、加速度等随位移的变化情况【典题例析】(2020·福建泉州模拟)在坐标－x0到x0之间有一静电场，x轴上各点的电势φ随坐标x的变化关系如图所示，一电荷量为e的质子从－x0处以一定初动能仅在电场力作用下沿x轴正向穿过该电场区域．则该质子( )A．在－x0～0区间一直做加速运动B．在0～x0区间受到的电场力一直减小C．在－x0～0区间电势能一直减小D．在－x0～0区间电势能一直增加[解析] 从－x0到0，电势逐渐升高，意味着该区域内的场强方向向左，质子受到的电场力向左，与运动方向相反，所以质子做减速运动，A错误；设在x～x＋Δx，电势为φ～φ＋Δφ，根据场强与电势差的关系式E＝ΔφΔx，当Δx无限趋近于零时，ΔφΔx表示x处的场强大小(即φ～x图线的斜率)，从0到x0区间，图线的斜率先增加后减小，所以电场强度先增大后减小，根据F＝Ee，质子受到的电场力先增大后减小，B错误；在－x0～0区间质子受到的电场力方向向左，与运动方向相反，电场力做负功，电势能增加，C 错误，D正确．[答案] D【迁移题组】迁移1 v－t图象1.(2020·四川成都高新区一诊)一带电粒子仅在电场力作用下从A 点开始以初速度－v 0做直线运动，其v －t 图象如图所示．粒子在t 0时刻运动到B 点，3t 0时刻运动到C 点，以下判断正确的是( )A ．A 、B 、C 三点的电势关系为φB ＞φA ＞φC B ．A 、B 、C 三点的场强大小关系为E C ＞E B ＞E AC ．粒子从A 点经B 点运动到C 点，电势能先增加后减少D ．粒子从A 点经B 点运动到C 点，电场力先做正功后做负功解析：选C.由于不知粒子的电性，无法确定电场强度的方向，因此无法比较电势的高低，A 错误；由v －t 图象的斜率表示加速度可知，粒子在B 点的加速度最大，根据牛顿第二定律，可得B 点的场强E B 最大，B 错误；由图象可知，粒子从A 点经B 点运动到C 点的过程中速度先减小后增大，所以动能先减小后增大，粒子只在电场力作用下运动，由动能定理可知电场力先做负功，后做正功，根据功能关系可知，电势能先增加后减小，C 正确，D 错误．迁移2 φ－x 图象2．(多选)(2017·高考全国卷Ⅰ)在一静止点电荷的电场中，任一点的电势φ与该点到点电荷的距离r 的关系如图所示．电场中四个点a 、b 、c 和d 的电场强度大小分别为E a 、E b 、E c 和E d .点a 到点电荷的距离r a 与点a 的电势φa 已在图中用坐标(r a ，φa )标出，其余类推．现将一带正电的试探电荷由a 点依次经b 、c 点移动到d 点，在相邻两点间移动的过程中，电场力所做的功分别为W ab 、W bc 和W cd .下列选项正确的是( )A ．E a ∶E b ＝4∶1B ．E c ∶E d ＝2∶1C ．W ab ∶W bc ＝3∶1D ．W bc ∶W cd ＝1∶3解析：选AC.设点电荷的电荷量为Q ，根据点电荷电场强度公式E ＝k Qr2，r a ∶r b ＝1∶2，r c ∶r d ＝3∶6，可知，E a ∶E b ＝4∶1，E c ∶E d ＝4∶1，A 正确，B 错误；将一带正电的试探电荷由a 点移动到b 点做的功W ab ＝q (φa －φb )＝3q (J)，试探电荷由b 点移动到c 点做的功W bc ＝q (φb －φc )＝q (J)，试探电荷由c 点移动到d 点做功W cd ＝q (φc －φd )＝q (J)，由此可知，W ab ∶W bc ＝3∶1，W bc ∶W cd ＝1∶1，C 正确，D 错误．迁移3 E －x 图象3．已知电荷均匀分布的绝缘球，球壳对壳内点电荷的作用力为零，对球壳外点电荷的作用力等于将所有电荷量全部集中在球心的点电荷对球外点电荷的作用力．若真空中有一半径为R 的均匀带正电的绝缘球，通过其球心作一条直线，用r 表示该直线上某点到球心的距离，则该直线上各点的电场强度E 随r 变化的图象正确的是( )解析：选A.该球的电荷密度ρ＝q43πR 3，球内某点的电场强度等于以距球心的距离r 为半径的球体所产生的电场强度，大小E ＝kρ4π3r 3r 2＝kqr R3，球外某点的电场强度E ＝k qr2，A 正确．迁移4 E p －x 图象4.(2020·河北张家口一模)一带负电的粒子只在电场力作用下沿x 轴正向运动，其电势能E p 随位移x 变化的关系如图所示，其中0～x 2段是关于直线x ＝x 1对称的曲线，x 2～x 3段是直线，则下列说法正确的是( )A ．x 1处电场强度最小，但不为零B ．粒子在0～x 2段做匀变速运动，x 2～x 3段做匀速直线运动C ．在0、x 1、x 2、x 3处电势φ0、φ1、 φ2、φ3的关系为φ3>φ2＝φ0>φ1D ．x 2～x 3段的电场强度大小、方向均不变解析：选D.根据E p ＝qφ，E ＝ΔφΔx ，得E ＝1q ·ΔE p Δx ，由数学知识可知E p －x 图象切线的斜率等于ΔE pΔx，x 1处切线斜率为零，则知x 1处电场强度为零，故A 错误；由题图看出在0～x 1段图象切线的斜率不断减小，由上式知电场强度减小，粒子所受的电场力减小，加速度减小，做非匀变速运动，x 1～x 2段图象切线的斜率不断增大，电场强度增大，粒子所受的电场力增大，做非匀变速运动，x 2～x 3段斜率不变，电场强度不变，即电场强度大小和方向均不变，是匀强电场，粒子所受的电场力不变，做匀变速直线运动，故B 错误，D 正确；根据E p ＝qφ，粒子带负电，q <0，则知，电势能越大，粒子所在处的电势越低，所以有φ1>φ2＝φ0>φ3，故C 错误．[学生用书P145]电场力作用下的功能关系分析【对点训练】1．(多选)(2019·高考江苏卷)如图所示，ABC为等边三角形，电荷量为＋q的点电荷固定在A点．先将一电荷量也为＋q的点电荷Q1从无穷远处(电势为0)移到C点，此过程中，电场力做功为－W.再将Q1从C点沿CB移到B点并固定．最后将一电荷量为－2q的点电荷Q2从无穷远处移到C点．下列说法正确的有( )A ．Q 1移入之前，C 点的电势为W qB ．Q 1从C 点移到B 点的过程中，所受电场力做的功为0 C ．Q 2从无穷远处移到C 点的过程中，所受电场力做的功为2WD ．Q 2在移到C 点后的电势能为－4W解析：选ABD.根据电场力做功可知－W ＝q (0－φC 1)，解得φC 1＝W q，A 正确；B 、C 两点到A 点的距离相等，这两点电势相等，Q 1从C 点移到B 点的过程中，电场力做功为0，B 正确；根据对称性和电势叠加可知，A 、B 两点固定电荷量均为＋q 的点电荷后，C 点电势为φC 2＝2φC 1＝2Wq，带电荷量为－2q的点电荷Q 2在C 点的电势能为E p C ＝(－2q )×φC 2＝－4W ，D 正确；Q 2从无限远移动到C 点的过程中，电场力做的功为0－E p C ＝4W ，C 错误．2．(2019·高考天津卷)如图所示，在水平向右的匀强电场中，质量为m 的带电小球，以初速度v 从M 点竖直向上运动，通过N 点时，速度大小为2v ，方向与电场方向相反，则小球从M 运动到N 的过程( )A ．动能增加12mv 2B ．机械能增加2mv 2C ．重力势能增加32mv 2D ．电势能增加2mv 2解析：选B.小球动能的增加量为ΔE k ＝12m (2v )2－12mv 2＝32mv 2，A 错误；小球在竖直方向上的分运动为匀减速直线运动，到N 时竖直方向的速度为零，则M 、N 两点之间的高度差为h ＝v 22g ，小球重力势能的增加量为ΔE p ＝mgh ＝12mv 2，C 错误；电场力对小球做正功，则小球的电势能减少，由能量守恒定律可知，小球减小的电势能等于重力势能与动能的增加量之和，则电势能的减少量为ΔE ′p ＝32mv 2＋12mv 2＝2mv 2，D 错误；由功能关系可知，除重力外的其他力对小球所做的功在数值上等于小球机械能的增加量，即2mv2，B正确．[学生用书P347(单独成册)](建议用时：40分钟)一、单项选择题1．关于静电场，下列说法正确的是( )A．将负电荷由电势低的地方移到电势高的地方，电势能一定增加B．无论是正电荷还是负电荷，从电场中某点移到无穷远处时，静电力做的正功越多，电荷在该点的电势能越大C．在同一个等势面上的各点，电场强度的大小必然是相等的D．电势下降的方向就是电场强度的方向解析：选B.将负电荷由低电势点移到高电势点，电场力做正功，电势能减小，A错误；无论是正电荷还是负电荷，从电场中某点移到无穷远处时，因无穷远处电势能为零，因此静电力做正功越多，电荷在该点的电势能越大，B正确；在同一等势面上，电势处处相等，电场强度不一定相等，C错误；电势下降最快的方向才是电场强度的方向，D错误．2．(2020·江西赣中南五校联考)如图所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，当电子以某一速度沿电场线由A运动到B的过程中，动能增加，则可以判断( )A．电场强度大小E A>E BB．电势φA>φBC．电场线方向由B指向AD．若Q为负电荷，则Q在B点右侧解析：选C.由于电子以某一速度沿电场线由A运动到B的过程中，动能增加，故电子所受的电场力方向与速度方向一致，由A指向B(即水平向右)，电子带负电，所受电场力与电场强度方向相反，故电场强度方向由B指向A即电场线方向由B指向A.根据沿着电场线方向电势逐渐降低可知，φA<φB，B错误，C正确；结合点电荷周围电场线的分布特点可知该点电荷可以是正电荷且处在B的右侧，也可以是负电荷且处在A点的左侧．若点电荷为负电荷则有E A>E B，若点电荷为正电荷则有E A<E B，A、D错误．3.如图所示，一圆环上均匀分布着正电荷，x轴垂直于环面且过圆心O.下列关于x轴上的电场强度和电势的说法中正确的是( )A．O点的电场强度为零，电势最低B．O点的电场强度为零，电势最高C．从O点沿x轴正方向，电场强度减小，电势升高D．从O点沿x轴正方向，电场强度增大，电势降低解析：选B.将整个圆环看做由两个半圆环组成，由对称性可知，这两个半圆环上的电荷在O点的电场强度大小相等，方向相反，故合电场强度为零．x轴上的合电场强度，由对称性可知，在圆环右侧的合电场强度方向沿x轴向右，电势降低；左侧的合电场强度方向沿x轴向左，电势降低，故O点电势最高．由于在O点电场强度为零，距O点无限远处电场强度为零，因此沿x轴向左、右两侧，电场强度都呈现出先增大后减小的特征．综上所述B正确．4.在某匀强电场中有M、N、P三点，在以它们为顶点的三角形中，∠M＝30°、∠P＝90°，直角边NP 的长度为4 cm.已知电场方向与三角形所在平面平行，M、N和P点的电势分别为3 V、15 V和12 V，则电场强度的大小为( )A．150 V/m B．75 V/mC．225 3 V/m D．75 3 V/m解析：选A.过P点作斜边MN的垂线交MN于O点，由几何知识可知N、O间的距离NO＝2 cm，M、O间的距离MO＝6 cm，由匀强电场的特点得O点的电势为φO ＝12 V ，即O 、P 在同一等势面上，由电场线与等势面的关系和几何关系知E ＝U d＝φN －φO NO＝150V/m ，A 正确．5.(2020·江西吉安质检)如图所示为某静电场中x 轴上各点电势φ的分布图，一个带电粒子在坐标原点O 由静止释放，仅在静电力作用下沿x 轴正方向运动，则( )A ．粒子带正电B ．粒子带负电C ．粒子从x 1运动到x 3，加速度先增大后减小D ．粒子从x 1运动到x 3，加速度一直减小解析：选B.由φ－x 图象知0～x 2范围电势升高，则该范围内电场方向沿x 轴负方向，而在x 2～x 3范围内电势降低，则该范围内电场方向沿x 轴正方向，由题知，粒子从坐标原点由静止释放且沿x 轴正方向运动，则开始时电场力沿x 轴正方向，与电场强度方向相反，故粒子带负电，B 正确，A 错误；φ－x 图象的斜率表示电场强度，仅在电场力作用下，由牛顿第二定律知a ＝qE m，则粒子从x 1运动到x 3，加速度先减小后增大，C 、D 错误．6.如图所示，匀强电场中的六个点A 、B 、C 、D 、E 、F 为正八面体的六个顶点，已知BE 中点O 的电势为零，A 、B 、C 三点的电势分别为7 V 、－1 V 、3 V ，则E 、F 两点的电势分别为( )A ．2 V 、－2 VB ．1 V 、－3 VC ．1 V 、－5 VD ．－2 V 、－4 V解析：选B.在匀强电场中，由公式U ＝Ed 知，沿着任意方向前进相同距离，电势差必定相等．由BO ＝OE 有φB －φO ＝φO －φE ，得φE ＝2φO －φB ＝0－(－1 V)＝1 V ，由AC ∥EF ，且AC ＝EF ，有φA －φC ＝φE －φF ，得φF ＝φC ＋φE －φA ＝3 V ＋1 V －7 V ＝－3 V ，B 正确．7.如图所示，在x 轴上相距为L 的两点固定两个等量异种点电荷＋Q 、－Q ，虚线是以＋Q 所在点为圆心、L2为半径的圆，a 、b 、c 、d 是圆上的四个点，其中a 、c 两点在x 轴上，b 、d 两点关于x 轴对称．下列判断错误的是( )A ．b 、d 两点处的电势相同B ．四个点中c 点处的电势最低C ．b 、d 两点处的电场强度相同D ．将一试探电荷＋q 沿圆周由a 点移至c 点，＋q 的电势能减小解析：选C.由等量异种点电荷的电场线分布及等势面特点知，A 、B 正确，C 错误；四点中a 点电势最高、c 点电势最低，正电荷在电势越低处电势能越小，D 正确．8.在两等量异种点电荷A 和B 形成的电场中，将另两个等量异种试探电荷a 、b 用绝缘细杆连接后，放置在点电荷A 和B 的连线上，且关于连线中点对称，如图所示．图中水平虚线为A 、B 连线的中垂线．现将试探电荷a 、b 连同绝缘细杆从图示位置沿A 、B 连线的中垂线向右平移到无穷远处，平移过程中两试探电荷始终关于中垂线对称．若规定A 、B 连线中点处电势为零，则下列说法中正确的是( )A ．在A 、B 连线上，b 处的电势大于零B ．a 、b 整体在A 、B 连线处具有的电势能大于零C ．在水平移动a 、b 整体的过程中，静电力对a 、b 整体做负功D ．在图示位置将a 、b 整体绕绝缘细杆中点转动90°的过程中，静电力对a ，b 整体做负功解析：选B.本题考查静电场．在A 、B 连线上，电场线由A 指向B ，沿电场线方向电势逐渐降低，连线中点的电势为零，b 处电势小于零，A 错误；a 处电势大于零，由E p ＝qφ知a 、b 整体在A 、B 连线处具有的电势能大于零，B 正确；在水平移动a 、b 整体到无穷远处的过程中，a 、b 整体的电势能均变为零，故静电力对a 、b 整体做正功，C 错误；在图示位置将a 、b 整体绕绝缘细杆中点转动90°的过程中，静电力对a 、b 整体做正功，D 错误．二、多项选择题9.如图所示，虚线A 、B 、C 为某电场中的三条等势线，其电势分别为3 V 、5 V 、7 V ，。

高三一轮复习：电场能的性质(含答案)

第二讲电场能的性质一、静电力做功的特点在电场中将电荷夕从A点移动到3点,静电力做功与路径无关,只与A、8两点的位置有关.说明：〔1〕静电力做功的特点不仅适用于匀强电场,而且适用于任何电场；〔2〕只要初、末位置确定了,移动电荷q做的功就是叱3就是确定值.二、电势能1、定义：电荷在电场中具有的势能叫电势能.类似于物体在重力场中具有重力势能.用Ep表示©2、静电力做功与电势能变化的关系1匕8 = -AE p = E pA- EpB3、电势能与重力势能的类比重力势能电势能〔1〕重力做功与路径无关,只与始末位置有关, 引出了重力势能〔1〕电场力做功与路径无关,只与始末位置有关,引出了电势能〔2〕重力做功是重力势能转化为其他形式的能的量度〔2〕电场力做功是电势能转化为其他形式的能的量度〔3〕= ->Ep = mgh A -mgh B⑶=-△/=E P A -E P B〔4〕重力势能的数值具有相对性,可以是正值, 也可以是负值.〔4〕电势能的数值具有相对性,可以是正值, 也可以是负值1、定义：电荷在电场中某一点的电势能与它的电荷量的比值,叫做这一点的电势,用伊表示.电势是表征电场中某点能的性质的物理量,仅与电场中某点性质有关,与电场力做功的值及试探电荷的电荷量、电性无关.E2、定义式：夕=一匕q3、单位：电势的单位是伏特〔V〕, 1V=1J/C4、电势上下与电场线的关系：沿电场线方向,电势降低,四、等势面1、定义：电场中电势相同的各点构成的面,叫做等势而.2、等势而的特点:〔1〕在同一等势而上各点电势相等,所以在同一等势而上移动电荷,电场力不做功;〔2〕电场线跟等势面一定垂直,并且由电势高的等势而指向电势低的等势而: 〔3〕等势面越密,电场强度越大:〔4〕等势而不相交,不相切.3、几种电场的电场线及等势面〔1〕孤立正点电荷〔3〕等量同种电荷匀强电场的等势而注意：①等量同种电荷连线和中线上连线上：中点电势最小②等量异种电荷连线上和中线上连线上：由正电荷到负电荷电势逐渐减小, 中线上：各点电势相等且都等于零. 五、电势差1、定义：电荷夕在电场中A 、8两点间移动时,电场力所做的功也is 跟它的电荷量夕的比值,叫做A 、8间的电势差,也叫电压.3、单位：伏(V)4、电势差与电势的关系：U AB =(p A - (p,,电势差是标量,可以是正值,也可以是负值. 六、电场强度的另一种表述中线上：由中点到无穷远电势逐渐减小, 无穷远电势为零.〔2〕等量异种电荷〔4〕匀强电场:电场线、等学面1、表述：在匀强电场中,电场强度的大小等于两点间的电势差与两点间沿电场强度方向距离的比值.2、公式：石=巴也d3、数值：电场强度在数值上等于沿电场方向每单位距离上降低的电势.4、单位：伏特每米(V/m),且lV/m=lN/C.注恚：(1)电场强度的方向就是电势降低最快的方向,但是,电势降落的方向不一定是电场强度的方向.(2)电场线与等势而处处垂直,并且电场线由高等势面指向低等势面.(3)在同一幅图中,等差等势而越密(即相邻等势而间距越小)的地方,场强越大.(4)电场强度与电势无直接关系.、物理量内容电场强度E电势. 电势差U区别定义放入电场中某一点的电荷受到的电场力跟它的电荷量的比值电荷在电场中某一点的电势能与它的电荷量的比值在电场中两点间移动电荷时,电场力所做的功跟电荷量的比值定义式E=r q9上 q W U= —q 方向规定为正电荷在该点所受电场力的方向标量,无方向标量,无方向大小数值上等于单位电荷受到的力数值上等于单位正电荷具有的电势能数值上等于单位正电荷从一点移到另一点时,电场力所做的功物理意义描述电场的力的性质描述电场的能的性质描述电场的能的性质联系①场强的方向是电势降落最快的方向,但电势降落的方向不一定是场强的方向②电势与场强大小之间不存在任何关系,电势为零的点,场强不一定为零；电势高的地方,场强不一定大：场强为零的地方,电势不一定为零：场强大的地方,电势不一定高③场强的大小等于沿场强方向每单位长度上的电势降落,即石=2或U=E4(匀强电场) d④电势差等于电场中两点电势间的差,即%-6【例1】如下图,在.点处放置一个正电荷.在过.点的竖直平面内的A 点,自由释放一个带正电的小球,小球的质量为〃人电荷量为小小球落下的轨迹如图中虚线所示,它与以.为圆心、H 为半径的圆〔图中实线表示〕相交于8、.两点,.、.在同一水平线上, N8OC=30° , A 距离0c 的竖直高度为人假设小球通过8点的速度为%那么以下说法中正确的是〔〕A.小球通过.点的速度大小是历B.小球通过.点的速度大小是"GC.小球由A 到C 电场力做功是2D.小球由A 到C 机械能的损失是机 22解析：B 、C 两点电势相等,5-C 电场力不做功. 由动能定理,B —C, 1/2 WP C 2-1/2 ,nv 2 =mgRsin 300小球由A 到C 机械能的损失即克服电场力做功是」E=mgh-l/2 m*「=〃gS-R/2〕 - 1/2 〃八「答案：BD 【练习1］如下图,竖直向上的匀强电场中,绝缘轻质弹簧竖直立于水平地面上,上而放一质量为,〃的带正电小球,小球与弹簧不连接,施加外力厂将小球向下压至某位置静止.现撤去R 小球从静止开始运动到离开弹簧的过程中,重力、电场力对小球所做的功分别为明和1%,小球离开弹簧时速度为打不计空气阻力,那么上述过程中〔〕A.小球与弹簧组成的系统机械能守恒 /B.小球的重力势能增加一叱 1 1 Q Ec.小球的机械能增加W/+L 〞/叁2 D.小球的电势能减少W,■解析：此题考查势能大小和机械能守恒.由于电场力做正功,故小球与弹簧组成的系统机械能增加,机械能不守恒,故A 选项错误；重力做功是重力势能变化的量度,由题意知重力做负功,重力势能增加,故B 选项正确；小球增加的机械能在数值上等于除重力和弹力外,外力所做的功即卬2.故C 选项错误；根据电场力做功是电势能变化的量度,电场力做正功电势能减少,电场力做负功电势能增加,故D 选项正确.答案：BD【方法总结】电场中的功能关系： 1 .功能关系〔1〕假设只有电场力做功,电势能与动能之和保持不变；(2)假设只有电场力和重力做功,电势能、重力势能、动能之和保持不变； (3)除重力之外,其他各力对物体做的功等于物体机械能的变化；vj =i 广+&R(4)所有力对物体所做的功,等于物体动能的变化.2 .带电粒子在电场中做曲线运动时正负功的判断(1)粒子速度方向一定沿轨迹的切线方向,粒子受力方向一定沿电场线指向轨迹凹侧；⑵电场力与速度方向间夹角小于90.,电场力做正功；夹角大于90.,电场力做负功.3 .电场力做功的计算方法(1)由公式计算,此公式只适用于匀强电场,可变形为(2)由W=*U来计算,此公式适用于任何形式的静电场⑶由动能定理来计算：叱也场力+卬其他力⑷由电势能的变化计算：W t^=E pl-E p2【例2】如下图,在竖直平面内固定的圆形绝缘轨道的圆心在.点,半径为八内壁光滑,A、8两点分别是圆弧的最低点和最高点.该区间存在方向水平向右的匀强电场,一质量为〃人带负电的小球在轨道内侧做完整的圆周运动(电荷量不变),经.点时速度最大, 0、C连线与竖直方向的夹角8=60.,重力加速度为g. --------- -ff --------- -(1)求小球所受到的电场力大小：(.,女一(2)小球在A点速度小多大时,小球经B点时对轨道的压力最小？年号沙匚^解析：(1)对小球受力分析如下图,小球在C点速度最大,那么"在该点电场力与重力的合力沿半径方向,所以小球受到的电场力大小F=/nj?tan 8=小〃发_______ 口(2)小球要到达8点,必须到达.点时速度最小；在.点速度一D 最小时,小球经8点时对轨道的压力也最小.设在.点轨道 .童/ ), 对小球的压力恰为零,那么有--- 3^ ------------ *施=心得丫=痂由轨道上A点运动到.点的过程,由动能定理得〃?g・r(l+cos 6)+F・rsin 0=^nv(r—^mv2解得：%=2也获答案：(2)2•7茄【练习2】如下图,在场强大小为E的匀强电场中,一根不可伸长的绝缘细线一端拴一个质量为,〃电荷量为g的带负电小球,另一端固定在.点,把小球拉到使细线水平的位置A,然后将小球由静止释放,小球沿弧线运动到细线与水平成分60.的位置8时速度为零.以下说法正确的选项是〔〕A.小球重力与电场力的关系是=J5功力一^77B.小球重力与电场力的关系是“=C.球在8点时,细线拉力为7 =D.球在8点时,细线拉力为7=2%解析：从 A 到8 由动能定理得/^/sin60o^E/〔l-cos600〕=0 /. Eq =旧mg由圆周运动规律得T - mg sin 60s - qEcos6O0 = 0 ,7 =答案：BC【例3】某静电场中的电场线如下图,带电粒子在电场中仅受电场力作用,其运动轨迹如图中虚线所示,由M运动到N,以下说法正确的选项是〔〕A.粒子必定带正电荷/ / /B.粒子在M点的加速度大于它在N点的加速度/C.粒子在M点的加速度小于它在N点的加速度/D.粒子在时点的动能小于它在N点的动能解析：根据电荷运动轨迹弯曲的情况,可以确定点电荷受电场力的方向沿电场线方向, 故此点电荷带正电,A选项正确.由于电场线越密,场强越大,点电荷受电场力就越大,根据牛顿第二定律可知其加速度也越大,故此点电荷在N点加速度大,C选项正确.粒子从M 点到N点,电场力做正功,根据动能定理得此点电荷在N点动能大,故D选项正确.答案：ACD【练习3】如下图,xQv平面内有一匀强电场,场强为E,方向未知,电场线跟x轴的负方向夹角为仇电子在坐标平面xOy内,从原点.以大小为vo方向沿x正方向的初速度射入电场,最后打在y轴上的M 点.电子的质量为加,电荷量为e,重力不计.那么〔〕A..点电势高于M点电势B.运动过程中电子在M点电势能最大C.运动过程中,电子的电势能先减少后增加D.电场对电子先做负功,后做正功\\\\\解析：由电子的运动轨迹知,电子受到的电场力方向斜向上,故电场方向斜向下,M点电势高于O点,A 错误,电子在M点电势能最小,B错误,运动过程中,电子先克服电场力做功,后电场力对电子做正功,故C 错误,D正确.答案：D【方法总结】4 .比拟电势上下的方法(1)沿电场线方向,电势越来越低.(2)判断出U AB的正负,再由U48=(P.— %,比拟%、%的大小,假设U ,、8>0 ,那么%假设U A8<°,那么% V%.5 .电势能大小的比拟方法(1)做功判断法电场力做正功时电势能减小；电场力做负功时电势能增大.(对正、负电荷都适用).(2)依据电势上下判断正电荷在电势高处具有的电势能大,负电荷在电势低处具有的电势能大.【例4】图示的实线为某电场中的电场线,虚线是一个负的检验电荷在这个电场中运动的轨迹,假设电荷是从a处运动到〃处,不计重力作用°以下判断正确的选项是()A.电荷从〃到〃加速度减小B.电荷在〃处的电势能比〃处小C.,,处电势比“处高D.电荷在〃处速度比a处小解析：此题考察的是电场线的相关知识答案：D【练习4】如下图,实线为不知方向的三条电场线,从电场中M点以相同速度飞出“、〃两个带电粒子,运动轨迹如图中虚线所示.那么A. “、〃的电性一定相反B. “的速度将减小,〃的速度将增加C. “的加速度将减小,8的加速度将增加D.两个粒子的电势能一个增加一个减小答案：AC【例5】如下图,虚线,八乐c代表电场中的三个等势面,相邻等势而之间的电势差相等,即“月⑨篦,实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹,P、 . .是这条轨迹上的两点.据此可知()A.三个等势而中,.的电势最高B.带电质点通过P点时的电势能较.点大C.带电质点通过尸点时的动能较.点大D.带电质点通过尸点时的加速度较.点大解析：等差等势面密集的地方场强大,稀疏的地方场强小,由图知尸点的场强大,那么质点通过尸点时的加速度大,应选项D对.根据电场线与等势面垂直,定性画出过P、.两点的电场线,假设质点从.向尸运动,根据初速度的方向和轨迹偏转方向可判定质点在Q 点所受电场力F的方向如下图,可以得出等势面.的电势最高,选项A正确.由.向尸运动过程中,电场力做负功,动能减少,电势能增加,应选项B对C错.假设质点从尸向. 运动,也可得出选项B正确.答案：ABD【练习5】某同学研究电子在匀强电场中的运动时,得到了电子由〃点运动到b点的轨迹(虚线所示),图中一组平行实线可能是电场线,也可能是等势而,那么以下说法正确的选项是 ()A.不管图中实线是电场线还是等势面,“点的电势都比〃点的电势低B.不管图中实线是电场线还是等势而,〞点的场强都比〃点的场强小C.如果图中实线是电场线,电子在〃点动能较大D.如果图中实线是等势面,电子在点动能较小解析：如果实线是电场线,由运动轨迹判断,电子受水平向右的电场力,场强方向水平向左,“点的电势低于〃点的电势,电子在“点动能较小；如果实线是等势面,由运动轨迹判断,电子受竖直向下的电场力,场强方向竖直向上,〃点的电势高于〃点的电势,电子在〃点动能较小.故D项正确,其他三项都不正确.答案：D【例6】如图甲所示,ABCD是匀强电场中一正方形的四个顶点,己知A、B、C三点的电势分别是%=15V,%=3V,外.=-3V,由此可以推断D点电势..是多少伏？4 ------------------- 线 ---------------- 不DI I 、// «! ：!y J；! M \।! I s'!: ：、工可•：；：“/、；I __________ 上二 ........ .....B C B C甲乙解析：解法一：由于等势面跟电场线垂直,匀强电场的等势面和电场线都是等间距的平行的直线,所以可以先选取一条直线,在直线上找出与A、B、C、D四点对应电势相等的点,由此确定与D点等势的点,从而确定D点的电势.根据A、B、C三点电势的特点,连接AC并在AC连线上取三分点M、N两点,使AM = MN=NC,如图乙所示,尽管AC不一定是场强方向,但可以肯定AM、MN、NC在场强方向上的投影长度相等.由U"一一〕V = 6V .= Ed 可知, U AM = U MN =U NC =％=由此可知,9N=3V,9“ =9V, B、N两点在同一等势线上,根据几何知识不难证实MD平行于BN,即MD也为等势线,所以〔P D=〔P M=9V.解法二：在匀强电场中,任何一条直线上两点间〔等势面除外〕的电势差一定与这两点间的距离成正比.如图丙所示,连接AC、BD交于O点那么有U M =Uoc , U BO = U O］〕,…=y = fv = 9V, (p o =(p s -9V = 15V -9V = 6V .9B一 % = %所以°.=2夕.一%=2乂6丫-3丫 = 9丫 .解法三：由匀强电场的特点知,在匀强电场中,相互平行的相等的线段的两端点电势差相等.故有U"=U QC =9八一% =..一%,所以8〃=9V.答案：9V【练习6］如下图匀强电场中只有“、b 、c 三点.在以它们为顶点的三角形中,N 〞 = 30.,Zc=90° .电场方向与三角形所在平面平行.〃、b 和c 点的电势分别为〔2-JJ 〕V 、〔2 + JJ 〕V 和2V.该三角形的外接圆上最低、最高电势分别为〔〕解析：在匀强电场中,沿某一方向电势是均匀变化的.由以=〔2 —J2〕V, %=〔2 + J5〕V 知,在匀强电场中连线ab 的中点O 处电势%="善 = 2V,又 Q =2V,所以连线Oc 是一条等势线,过O 点作Oc 的垂线即是一条电场线,如下图.由题知电场线E 与圆的交点d 处电势最低,且有电二线■,二 8厂? 解得外=ov,同R R ・ cos30理知点e 处电势最高,0=4V.答案：B【例7】如下图,一电场的电场线分布关于〕,轴〔沿竖直方向〕对称,0、M 、N 是〕,轴上的三个点,且0M=MN° P 点在〕,轴右侧,MP_LON .贝女〕一 A. M 点的电势比P 点的电势高//B.将负电荷由.点移动到尸点,电场力做正功C. M 、N 两点间的电势差大于O 、M 两点间的电势差 '修 ,D.在.点静止释放一带正电粒子,该粒子将沿y 轴做直线运动।解析：此题考查由电场线的分布确定电场的任意位置场强大小、电势上下及带电粒子在电场中力与运动的关系,意在考查考生对电场线、场强、电势、电势差等根本概念的理解能A. (2-我V 、(2 + x/3)VB. 0V 、 4VD. 0V 、2/V力.在静电场中,沿着电场线方向,电势降低,A 项正确；负电荷在电场中受力方向与电场线的切线方向相反,故由O 向尸运动时,电场力做负功,B 项错；由电场线的疏密程度可知,OM 段的任意点场强均大于MN 段任意点场强,故移动同一正电荷在OM 段和MN 段间运动,电场力在OM 段做功较多,故.W 两点间电势差大于MN 两点间电势差,C 项错；根据电场线关于y 轴对称,故〕,轴上场强方向处处沿〕,轴正方向,故带正电粒子受力始终沿y 轴正方向,故粒子做直线运动,D 项正确.答案：AD【练习7】如图是匀强电场遇到空腔导体后的局部电场线分布图,电场方向如图中箭头所示,m 、N 、.是以直电场线上一点O 为圆心的同一圆周上的三点,OQ 连线垂直于MN.以下说法正确的选项是〔〕E । A. O 点电势与.点电势相等\ / B.将一负电荷由M 点移到.点,电荷的电势能增加\ ：\°\—pyc..、M 间的电势差小于N 、.间的电势差D.在.点释放一个正电荷,正电荷所受电场力将沿与0.垂直的方向竖直向上答案：B 课后作业1.空间有一匀强电场,在电场中建立如下图的直角坐标系O —xyz, M 、N 、P 为电场中的三个点,M 点的坐标为〔0, ", 0〕, N 点的坐标为Q, 0, 0〕, P 点的坐标为〔",米；〕. 电场方向平行于直线MM M 点电势为0, N 点电势为IV,那么尸点的电势为〔〕解析：MN 间的距离为血尸点在MN 连线上的投影点离M 点的距离为坐,所以P4 3点的电势为：-^j=^-xl=^V, D 正确.答案：D2 . 一个正电荷从无穷远处〔电势为0〕移入电场中的M 点,电场力做功8.0x10-9焦耳, 假设将另一个等量的负电荷从无穷远处移入同一电场中的N 点,必须克服电场力做功9.0x10-9 焦耳,那么M 、N 两点的电势大小的关系是〔〕范2 出2 14Vh A.B.CD.A. 9N<〔pM<0B. 0<〔p,Kf<q〕NC. 0MV0N<OD. 0<g〕N<〔PM答案：A3 .如下图,光滑绝缘细杆AB,水平放置于被固定的带负电荷的小球的正上方,小球的电荷量为.,可视为点电荷.〃、b是水平细杆上的两点,且在以带负电小球为圆心的同一竖直圆周上.一个质量为,〃、电荷量为g的带正电的小圆环〔可视为质点〕套在细杆上,由〃点静止释放,在小圆环由“点运动到〃点的过程中,以下说法中正确的选项是〔〕A.小圆环所受库仑力的大小先增大后减小.a,/、b 〃B.小圆环的加速度先增大后减小 --- <一B；.㊀；C.小圆环的动能先增加后减少、、、D.小圆环与负电荷组成的系统电势能先增加后减少解析：库仑力的大小先增大后减小；加速度先减小后增大；由动能定理,电场力先做正功后做负功,因而动能先增加后减少,电势能先减少后增加.答案：AC4 .如图,A、8两点各放一电荷量均为.的等量异种电荷,有一竖直放置的光滑绝缘细杆在两电荷连线的垂直平分线上,“、b、c是杆上的三点,且心=bc=h b、.关于两电荷连线对称.质量为小、带正电荷g的小环套在细杆上,自“点由静止释放,贝水〕A.小环通过b点时速度为传乜刈十.B.小环通过c点时速度为炳bA BC.小环从b到c速度可能先减小后增大? ........... ㊀Q c QD.小环做匀加速直线运动解析：中垂线上各点的合场强均为水平向右,与环的运动方向垂直不做功,故小环做自由落体运动.答案：AD5.如下图,平行线代表电场线,但未标明方向,一个带正电、电荷量为10—2c的微粒在电场中仅受电场力作用,当它从A点运动到B点时动能减少了0.1 J,A点的电势为一10V,那么①8点的电势为10V .. ....2 / /②电场线方向从右向左7 y~♦ / ③微粒的运动轨迹可能是轨迹1 /……④微粒的运动轨迹可能是轨迹2以上说法正确的选项是〔A. ®@C. 〔gX3〕解析：因微粒仅受电场力作用,且由A 点到8点时动能减少,故电场力做负功,电场力的方向水平向左,轨迹应为虚线1;由叱w=Uwq=-0.1J,可得：&8=-10V,由U M = 9八一可得〔pH - 〔pA ~ yAB = 0 V,综上所述选项C 正确.答案：C6.如下图,某区域电场线左右对称分布,M 、N 为对称线上的两点.以下说法正确的是〔〕A. M 点电势一定低于N 点电势,nJ N I B. M 点场强一定大于N 点场强JlHl Ut//C,正电荷在M 点的电势能大于在N 点的电势能胪觥D.将电子从M 点移动到N 点,电场力做正功；解析：从图示电场线的分布示意图可知,MN 所在直线的电场线方向由M 指向N,那么M 点电势一定高于N 点电势；由于N 点所在处电场线分布密,所以N 点场强大于M 点场强；正电荷在电势高处电势能尢故在M 点电势能大于在N 点电势能；电子从M 点移动到N 点, 要克服电场力做功.综上所述,C 选项正确.答案：C7 .位于A 、8处的两个带有不等量负电的点电荷在平而内电势分布如下图,图中实线表示等势线,贝女〕A."点和"点的电场强度相同B .正电荷从.点移到〃点,电场力做正功C.负电荷从“点移到c 点,电场力做正功D.正电荷从e 点沿图中虚线移到了点电势能不变解析：同一检验电荷在〃、b 两点受力方向不同,所以A 错误；由于A 、8两处有负电荷,所以,等势线由外向内表示的电势越来越低.将正电荷从.点移到,/点,正电荷的电势能增加,静电力做负功,B 错误；负电荷从“点移到.点,电势能减少,静电力做正功,C 正确；正电荷沿虚线从e 点移到了点的过程中,电势先降低再升高,电势能先减小后增大, D 错误.答案：C8 .如下图,真空中有一个固定的点电荷,电荷量为+..图中的虚线表示该点电荷形成的电场中的四个等势而.有两个一价离子股、M 不计重力,也不计它们之间的电场力〕先B. D. ®®后从〃点以相同的速率诙射入该电场,运动轨迹分别为曲线qm和“狼,其中〃、夕分别是它们离固定点电荷最近的位置.以上说法中正确的选项是〔〕……•-］、A. M 一定是正离子,N一定是负离子/三不B. M在〃点的速率一定大于N在q点的速率\层黑产：C. M在b点的速率一定大于N在.点的速率 a •、：以二3；* ..D. M从p-b过程电势能的增量一定小于N从a-q电势能的增量解析：根据轨迹向合外力的方向弯曲可知,M一定是负离子,N 一定是正离子,A错误;M离子从“到〃静电力做正功,动能增加,N离子从4到g静电力做负功,动能减少,而初速度相等,故M在〃点的速率一定大于N在g点的速率,B正确；“灰•在同一等势面上, 离子由“到〃和由"到.电场力都不做功,故M在.点的速率等于N在.点的速率,C错误；由等势面可知仰＞00,所以财从〃一〃过程电势能的增量小于N从a-q电势能的增量, 故D正确.答案：BD9 .图中虚线为匀强电场中与场强方向垂直的等间距平行直线,两粒子V、N质量相等, 所带电荷的绝对值也相等.现将M、N从虚线上的.点以相同速率射出,两粒子在电场中运动的轨迹分别如图中两条实线所示.点"、b、C为实线与虚线的交点,.点电势高于c点.假设不计重力,那么〔〕A. M带负电荷,N带正电荷B. N在a点的速度与M在c点的速度大小相等C. N在从.点运动至a点的过程中克服电场力做功D. M在从.点运动至〃点的过程中,电场力对它做的功等于零解析：由.点电势高于c点电势知,场强方向垂直虚线向下,由两粒子运动轨迹的弯曲方向知N粒子所受电场力方向向上,M粒子所受电场力方向向下,故M粒子带正电、N粒子带负电,A错误.N粒子从.点运动到4点,电场力做正功.M粒子从.点运动到c点电场力也做正功.由于Uao=U〃,且M、N粒子质量相等,电荷的绝对值相等,由动能定理易知B正确.因.点电势低于4点电势,且N粒子带负电,故N粒子运动中电势能减少, 电场力做正功,C错误.0、.两点位于同一等势线上,D正确.答案：BD10 .如下图,在粗糙的斜而上固定一点电荷.,在M点无初速度地释放带有恒定电荷的小物块,小物块在.的电场中沿斜而运动到N点静止,那么从M到N的过程中〔〕A.小物块所受的电场力减小B.小物块的电势能可能增加C.小物块电势能变化量的大小一定小于克服摩擦力做的功D.时点的电势一定高于N点的电势解析：.为点电荷,由于M点距点电荷.的距离比N点小,所以小物块在N点受到的电场力小于在M点受到的电场力,选项A正确.由小物块的初、末状态可知,小物块从M 到N的过程先加。

2021届高考物理一轮复习电磁学专项特训(2)电场能的性质

2021届高考物理一轮复习电磁学专项特训（2）电场能的性质1.如图,一带正电的点电荷固定于O 点,两虚线圆均以O 为圆心,两实线分别为不同带电粒子M 和N 仅在电场力作用下先后在该点电荷形成的电场中运动的轨迹,a b c d 、、、为运动轨迹和虚线圆的交点,e 为两轨迹的交点。

不计粒子重力,下列说法正确的是( )A.M 带负电荷,N 带正电荷B.M 在b 点的动能大于它在a 点的动能C.N 在d 点的电势能等于它在c 点的电势能D.两带电粒子分别从a c 、运动到e 的过程中,电场力对两带电粒子所做的功一定相等 2.如图所示,直线a b 、和c d 、是处于匀强电场中的两组平行线,M N P Q 、、、是它们的交点,四点处的电势分别为M ϕ、N ϕ、P ϕ、Q ϕ,一电子由M 点分别运动到N 点和P 点的过程中,电场力所做的负功相等,则( )A.直线a 位于某一等势面内,M Q ϕϕ>B.直线c 位于某一等势面内,M N ϕϕ>C.若电子由M 点运动到Q 点,电场力做正功D.若电子由P 点运动到Q 点,电场力做负功3.如图所示，实线表示某电场中的电场线，但方向未知，虚线是某一带负电的粒子通过该电场区域的运动轨迹。

A B 、是运动轨迹上的两点。

若带电粒子在运动中只受电场力作用，在A B 、两点的电势分别为A B ϕϕ、，加速度大小分别为A B a a 、，速度大小分别为A B v v 、,电势能大小分别为P P A B E E 、，则下列说法正确的是（）A.,A B A B v v a a <>B.,A B A B v v ϕϕ><C.P P ,A B A B a a E E ><D.P P ,A B A B E E ϕϕ<>4.在两个等量正电荷形成的电场中，一不计重力的带负电的粒子以某初速度在该电场中运动。

粒子在某段运动过程中，下列情况不可能存在的是( ) A.动能不变B.电势能减小C.动量不变D.加速度增大5.如图所示，虚线为电场中一簇水平的等间距的等差等势面，实线为一带正电的质点通过该区域时的运动轨迹，P Q 、是这条轨迹上的两点。

(最新)届高考物理：一轮复习第7章静电场第2讲电场能的性质课时作业含解析102443(含答案)(精品).doc

2、电场能的性质[基础训练]1．(2018·上海松江一模)一电荷量为q的正点电荷位于电场中A点，具有的电势能为E p，则A点的电势为φ＝E p q .若把该点电荷换为电荷量为2q的负点电荷，则A点的电势为( )A．4φB．2φC．φ D.1 2φ答案：C 解析：根据电势的物理意义：电势是反映电场性质的物理量，仅由电场决定，与试探电荷无关．可知，将该点电荷换为电荷量为2q的负点电荷，A点的电势不变，故C正确，A、B、D错误．2．如图所示，充电的平行板电容器两板间形成匀强电场，以A点为坐标原点，AB方向为位移x的正方向，能正确反映电势φ随位移x变化的图象是( )答案：C 解析：充电的平行板电容器两板间形成匀强电场，电势φ随位移x均匀减小，选项C正确．3．(2018·山东滨州二模)电子束焊接机中的电场线如图中虚线所示．K为阴极，A为阳极，两极之间的距离为d，在两极之间加上高压U，有一电子在K极由静止加速．不考虑电子重力，元电荷为e，电子的质量为m，下列说法正确的是( )A．阴极K应接高压电源的正极B．电子从K到A的过程中，加速度大小为Ue mdC．电子由K到A的过程中电势能减小了eUD．电子由K到A电场力做负功答案：C 解析：由图可知A极电势高，应接电源正极，选项A错误；由于是非匀强电场，加速度大小在变化，选项B错误；从K到A，电场力做功W＝eU，所以电势能减少了eU，C正确，D错误．4．(2018·江西南昌二中月考)如图所示，a、b、c、d 是某匀强电场中的四个点，它们正好是一个矩形的四个顶点，ab＝cd＝10 cm，ad＝bc＝20 cm，电场线与矩形所在平面平行．已知a点电势为20 V，b点电势为24 V，则( )A．场强大小一定为E＝40 V/mB．c、d间电势差一定为4 VC．场强的方向一定由b指向aD．c点电势可能比d点低答案：B 解析：根据题设条件可知，场强方向无法确定，知道a、b间电势差，但不能根据E＝Ud求出场强的大小，故A、C错误．根据匀强电场的电场线与等势线分布的特点可知，c、d间电势差必等于b、a间电势差，为4 V，故B正确．c、d间电势差为4 V，则知c点电势比d点高4 V，故D错误．5．(2018·河南六市一联)在真空中A、B两点分别放有异种点电荷－Q和＋2Q，以A、B连线中点O为圆心作一圆形路径acbd，如图所示，则下列说法正确的是( )A．场强大小关系有E a＝E b、E c＝E dB．电势高低关系有φa>φb、φc>φdC．将一负点电荷沿圆弧由a运动到b的过程中电场力做正功D．将一正点电荷沿直线由c运动到d的过程中电势能始终不变答案：C 解析：对比等量异种点电荷的电场分布可知E b>E a，E c＝E d，A项错误．由题知，电场线方向由B指向A，则有φa<φb，由于电荷从c点移到d点，电场力做功为零，所以两点电势相等，故B错误．将一负点电荷沿圆弧由a运动到b的过程中，电场力方向与运动方向相同，所以电场力做正功，故C正确．将一正点电荷沿直线由c运动到d的过程中，根据电场强度的叠加可知，在c点电场力方向与速度方向夹角大于90°，而在d点的电场力方向与速度方向夹角小于90°，所以电场力先做负功后做正功，则电势能先增大，后减小，故D错误．6．(2018·江苏南通一模)(多选)四个点电荷位于正方形四个角上，电荷量及其附近的电场线分布如图所示．ab、cd 分别是正方形两组对边的中垂线，O为中垂线的交点，P、Q分别为ab、cd上的两点，OP>OQ，则( )A．P点的电场强度比Q点的小B．P点的电势比M点的低C．OP两点间的电势差小于OQ两点间的电势差D．一带正电的试探电荷在Q点的电势能比在M点大答案：AD 解析：根据电场的对称性知P点场强小于Q点场强，选项A正确；ab和cd是两条等势线，所以φP＝φQ，B错误；U OP＝U OQ＝0，C错误；由于φQ>φM，所以正试探电荷在Q点电势能大，D正确．7．如图所示，在O点放置一个正电荷，在过O点的竖直平面内的A点，自由释放一个带正电的小球，小球的质量为m、电荷量为q.小球落下的轨迹如图中虚线所示，它与以O为圆心、R为半径的圆(图中实线表示)相交于B、C两点，O、C在同一水平线上，∠BOC＝30°，A距离OC的竖直高度为h.若小球通过B点的速度为v，试求：(1)小球通过C点的速度大小；(2)小球由A运动到C的过程中电势能的增加量．答案：(1)v 2＋gR (2)mgh －12mv 2－12mgR 解析：(1)因为B 、C 两点电势相等，小球由B 到C 只有重力做功，由动能定理得：mgR ·sin 30°＝12mv 2C －12mv 2 得v C ＝v 2＋gR .(2)小球由A 运动到C 应用动能定理得：W AC ＋mgh ＝12mv 2C －0 得W AC ＝12mv 2C －mgh ＝12mv 2＋12mgR －mgh . 由电势能变化与电场力做功的关系得：ΔE p ＝－W AC ＝mgh －12mv 2－12mgR .[能力提升]8．(2018·四川成都检测)(多选)如图所示，A、B、C、D、E、F为真空中正六边形的六个顶点，O为正六边形中心，在A、B、C三点分别固定电荷量为q、－q、q(q>0)的三个点电荷，取无穷远处电势为零．则下列说法正确的是( )A．O点电场强度为零B．O点电势为零C．D点和F点电场强度相同D．D点和F点电势相同答案：AD 解析：根据点电荷电场强度公式E＝kQ r2，结合电场叠加原理，可知O点的电场强度为零，D点和F点的电场强度大小相等、方向不同，故A正确，C错误；根据等量异种点电荷垂直平分线的电势为零知，A、B两点电荷在O点电势为零，C点电荷在O点电势不为零，所以O点电势不为零；由对称性可知D点和F点的电势相同，但场强方向不同，选项B错误，D正确．9．如图所示，两个带等量正电荷的点电荷固定于P、Q两点，它们连线的中点是O，A、B是PQ连线中垂线上的两点，OA<OB.则下列说法正确的是( )A．A点电场强度一定大于B点的电场强度B．A、B是一条等势线，等势线左右对称点电势相等C．将一正试探电荷置于A和B点，该试探电荷在A 点的电势能等于在B点的电势能D．将一负试探电荷置于A和B点，该试探电荷在A 点的电势能小于在B点的电势能答案：D 解析：O点电场强度大小为零，由O点沿中垂线向外，电场强度先增大后减小，无法判断两点电场强度大小，选项A错误；A、B两点的电场强度方向相反，A 点的电势高于B点的电势，正试探电荷在A点的电势能大于在B点的电势能，负试探电荷在A点的电势能小于在B点的电势能，选项B、C错误，D正确．10．(2018·河北石家庄二中四联)(多选)如图所示，在两个等量同种负点电荷连线的中垂面上以连线中点O为圆心的两个同心圆，两圆上有a、b、c、d四个点，Oac三点共线，则( )A．a、c两点的电场强度方向相同，大小不可能相等B．a、b两点的电势相同C．将带正电的试探电荷在平面内从b点移到d点，电场力不做功D．带正电的试探电荷仅在电场力作用下在此平面内可能做匀速圆周运动答案：BD 解析：根据两个等量同种负点电荷电场线特点，a、c两点的电场强度方向相同，大小可能相等，选项A错误．a、b两点在同一等势面上，两点的电势相同，选项B正确．由于b、d两点不在同一等势面上，将带正电的试探电荷在平面内从b点移到d点，电场力做负功，选项C错误．在中垂面内带正电的试探电荷始终受到方向指向O点的电场力，则试探电荷在此平面内可能做匀速圆周运动，选项D正确．11．如图所示，带电荷量为Q的正点电荷固定在倾角为30°的光滑绝缘斜面底部的C 点，斜面上有A 、B 两点，且A 、B 和C 在同一直线上，A 和C 相距为L ，B 为AC 中点．现将一带电小球从A 点由静止释放，当带电小球运动到B 点时速度恰好为零．已知带电小球在A 点处的加速度大小为g 4，静电力常量为k ，求：(1)小球运动到B 点时的加速度大小；(2)B 、A 两点间的电势差(用Q 和L 表示)．答案：(1)g 2 (2)kQ L解析：(1)由牛顿第二定律知带电小球在A 点时mg sin 30°－k QqL 2＝ma A带电小球在B 点时kQq⎝ ⎛⎭⎪⎫L 22－mg sin 30°＝ma B且a A ＝g 4 解得a B ＝g 2. (2)带电小球初、末速度均为零，由A 点到B 点应用动能定理得 mg L 2sin 30°＋qU AB ＝0 由mg sin 30°－k QqL 2＝ma A ＝m g 4联立解得U AB＝－kQ L又因为U AB＝－U BA所以B、A两点间的电势差U BA＝kQ L.12．如图所示，在竖直平面内，一匀强电场方向竖直向上，一电荷量为q、质量为m的带电微粒以水平初速度v0由P点射入，入射方向与电场线垂直．带电微粒从Q点射出电场时，其速度方向与电场线夹角为30°.已知匀强电场的宽度为d，P、Q两点的电势差为U，设P点的电势为零，重力加速度为g.(1)求带电微粒在Q点的电势能；(2)求匀强电场的电场强度大小；(3)当该带电微粒电势能为－12qU时，机械能变化了多少？答案：(1)－qU(2)3mv20＋mgdqd(3)12qU解析：(1)根据带电微粒的偏转方向，知该微粒带正电，P、Q两点的电势差为U＝φP－φQ，电场力做正功，电势能减少，而P点的电势能为零根据φ＝E p q得E p Q＝－qU.(2)建立直角坐标系，垂直于电场线方向为x轴，平行于电场线方向为y轴，由平抛运动的规律和几何知识可得tan 30°＝v0 v yv y＝at d＝v0ta＝Eq－mgm解得E＝3mv20＋mgdqd.(3)当该带电微粒电势能为－12qU时，电场力做了12qU1 2qU.的正功，所以机械能增加了。

2021届高考物理教学案：第七章第2讲电场的能的性质含解析

2021届高考物理沪科版一轮复习教学案：第七章第2讲电场的能的性质含解析第2讲电场的能的性质知识排查知识点一电场力做功电势能1。

电场力做功(1）特点：电场力做功与路径无关,只与初、末位置有关.（2）计算①W＝qEd,适用于匀强电场。

②W AB＝qU AB,适用于任何电场。

2.电势能（1）定义：电荷在电场中具有的势能，数值上等于将电荷从该点移到零势能位置时电场力所做的功。

(2）电场力做功与电势能变化的关系:电场力做的功等于电势能的减少量，即W AB＝E p A－E p B＝－ΔE p。

(3）电势能的相对性：电势能是相对的，零势能点选取不同，电势能的值不同。

通常选取无穷远处或大地表面电势能为零。

知识点二电势等势面1。

电势(1）定义：试探电荷在电场中某点具有的电势能E p与它的电荷量q的比值.（2)定义式：φ＝错误!。

(3）矢标性：电势是标量，有正、负之分，其正（负）表示该点电势比零电势高（低）。

（4)相对性:电势具有相对性,同一点的电势因选取零电势点的不同而不同。

2.等势面（1)定义:电场中电势相等的各点组成的面。

（2）四个特点①等势面一定与电场线垂直.②在同一等势面上移动电荷时电场力不做功。

③电场线方向总是从电势高的等势面指向电势低的等势面。

④等差等势面越密的地方电场强度越大,反之越小。

知识点三电势差匀强电场中电势差与电场强度的关系1.定义：电荷在电场中,由一点A移到另一点B时,电场力做功与移动电荷的电荷量的比值.2。

定义式：U AB＝错误!。

3.电势差与电势的关系：U AB＝φA－φB,U AB＝－U BA.4。

电势差与电场强度的关系：匀强电场中两点间的电势差等于电场强度与这两点沿电场线方向的距离的乘积。

即U＝Ed，也可以写作E＝错误!.知识点四处于静电平衡状态的导体的特点（1)导体内部的场强处处为零；（2）导体是一个等势体，导体表面是等势面；（3）导体表面处的场强方向与导体表面垂直；（4）导体内部没有净电荷，净电荷只分布在导体的外表面上;（5)在导体外表面越尖锐的位置，净电荷的密度（单位面积上的电荷量）越大，凹陷的位置几乎没有净电荷。

2021高考物理一轮复习第七章静电场课时规范练23电场能的性质新人教版202108091221

2021高考物理一轮复习第七章静电场课时规范练23电场能的性质新人教版202108091221基础巩固组1.(电场力做功与电势能)(2021·四川绵阳月考)在一个匀强电场中有a、b两点,相距为d,电场强度为E,把一个电荷量为q的正电荷由a点移到b点时,克服电场力做功为W,下列说法正确的是()A.该电荷在a点电势能较b点大B.a点电势比b点电势低C.a、b两点电势差大小一定为U=EdD.a、b两点电势差U ab=答案B解析正电荷由a点移到b点时,电场力对电荷做负功W,电势能增加,该电荷在a点电势能较b点小,选项A错误;a点电势比b点电势低,故B正确;当a、b两点在同一电场线上时,U=Ed,本题a、b是否在同一电场线上不确定,则U大小不一定等于Ed,故C错误;电荷从a移动到b,克服电场力做功W,依照电势差的定义U ab=,选项D错误。

2.(公式U=Ed的拓展应用)如图所示,在平面直角坐标系中,有方向平行于坐标平面的匀强电场,其中坐标原点O处的电势为零,点A处的电势为6 V,点B处的电势为3 V,则电场强度的大小为()A.200 V/mB.200 V/mC.100 V/mD.100 V/m答案A解析匀强电场的电场线与等势面差不多上平行、等间距排列的,且电场线与等势面处处垂直,沿着电场线方向电势平均降低,取OA中点C,则C点电势为3 V,连接BC即为电场中的一条等势线,作等势线的垂线,即电场的电场线,E==200 V/m。

3.(等势面)关于静电场的等势面,下列说法正确的是()A.两个电势不同的等势面可能相交B.电场线与等势面处处相互垂直C.同一等势面上各点电场强度一定相等D.将一负的试探电荷从电势较高的等势面移至电势较低的等势面,电场力做正功答案B解析电场中电势相同的点组成的面叫等势面,电场线与等势面垂直,且电势相同的点电场强度不一定相同;电场强度相同的点电势也不一定相同;电场中某处电势只能是一个值,假如两等势面相交,就有两个值,故选项A、C错误,B正确。

2021届新高考物理第一轮复习课时强化训练：电场能的性质(解析版)

2021届新高考物理第一轮复习课时强化训练电场能的性质一、选择题3.如图所示,MN是某点电荷Q产生的电场中的一条电场线,一带负电的试探电荷仅在电场力作用下由a点运动到b点,其运动轨迹如图中虚线所示.则下列判断中正确的是( )A.试探电荷有可能从a点静止出发运动到b点B.a点电势一定高于b点电势C.从a到b的过程中,试探电荷的电势能一定越来越大D.若试探电荷运动的加速度越来越大,则Q必为正电荷且位于M端解析:选D 如果从静止开始运动,将沿电场线运动,故选项A错误;因为是负试探电荷,可以判断电场线方向是从M指向N,则表明b点电势高于a点电势,选项B错误;从a到b的过程中电场力做正功,电势能减少,选项C错误;根据孤立点电荷电场分布特点分析,在b点加速度大,意味着距离正电荷Q的位置越来越近,选项D正确.2、图中的虚线a,b,c,d表示匀强电场中的4个等势面.两个带电粒子M,N(重力忽略不计)以平行于等势面的初速度射入电场,运动轨迹分别如图中MPN和NQM所示.已知M是带正电的粒子.则下列说法中正确的是( )A.N一定也带正电B.a点的电势高于b点的电势,a点的电场强度大于b点的电场强度C.带电粒子N的动能减小,电势能增大D.带电粒子N的动能增大,电势能减小解析:选D根据偏转情况得带正电的M粒子向右偏,N粒子向左偏必带负电,选项A错误;该电场是匀强电场,选项B错误;两粒子都是电势能减小,动能增大,选项C错误,D正确.3、如图所示,两个等量异种点电荷分别位于P,Q两点,P,Q两点在同一竖直线上,水平面内有一正三角形ABC,且PQ连线的中点O为三角形ABC的中心,M,N为PQ连线上关于O点对称的两点,则下列说法中正确的是( )A.A,B,C三点的电场强度大小相等但方向不同B.A,B,C三点的电势相等C.M点电场强度小于A点电场强度D.将一正点电荷从N点移到B点,电场力做正功解析:选B等量异种电荷的中垂面上任一点的电场强度方向均与两电荷连线平行,即竖直向下,又由几何关系易知,A,B,C三点与两电荷的距离相等,所以A,B,C三点电场强度大小也相等,故A错;等量异种电荷的中垂面为等势面,故A,B,C,O四点电势相等,B对;根据等量异种双电荷电场线疏密分布情况,连线上M点电场强度大于O点电场强度,而O点电场强度大于A点电场强度,所以M点电场强度大于A点电场强度,C错;连线上O点电势高于N点电势,而O点电势等于B点电势,即B点电势高于N点电势,则正电荷从N点移到B点,电场力做负功,D 错.4、如图是匀强电场遇到空腔导体后的部分电场线分布图，电场线的方向如图中箭头所示，M、N、Q是以直电场线上一点O为圆心的同一圆周上的三点，OQ连线垂直于MN。

(通用版)2021版高考物理大一轮复习第7章静电场第2节电场能的性质课件

电场强度与这两点沿_电_场__线__方向的距离的乘积。即 U＝Ed，也可以
写作 E＝Ud 。
2．公式 U＝Ed 的适用范围：_匀__强__电__场_。
9
1．思考辨析(正确的画“√”，错误的画“×”)
(1)电场中电场强度为零的地方电势一定为零。
(× )
(2)沿电场线方向电场强度越来越小，电势逐渐降低。 ( × )
的_减__少_量__，即 WAB＝EpA－EpB＝－ΔEp。
5
2．电势
(1)定义：试探电荷在电场中某点具有的_电_势__能__与它的电荷量的
比值。
(2)定义式：φ＝Eqp。
(3)矢标性：电势是_标__量_，有正、负之分，其正(负)表示该点电势比_零__电_势__高(低)。
(4)相对性：电势具有相对性，同一点的电势因选取_零__电__势_点__的
A
B
C
D
14
A [结合 φa>φb>φc，由题图等势线的特点可确定此电场为非匀强电场，且 Q 点处电场强度小于 P 点处电场强度，电子仅在电场力作用下沿直线从 P 运动到 Q，做加速度越来越小的加速运动，选项 A 正确。]
15
关键能力全突破
16
电势高低和电势能大小的判断 [依题组训练]
第七章静电场第2节电场能的性质
2
必备知识全通关
3
一、电势能和电势 1．电势能
(1)电场力做功的特点：电场力做功与_路__径_无关，只与初、末位
置有关。
4
(2)电势能
①定义：电荷在_电_场__中具有的势能，数值上等于将电荷从该点移到_零__势_能__位置时电场力所做的功。
②电场力做功与电势能变化的关系：电场力做的功等于电势能

高考物理一轮复习第七章静电场第讲电场能的性质课件新人教版

强度与这两点沿__电__场__线___方向的距离的乘积。即 U＝Ed，也可以写作 E
＝Ud 。 2．公式U＝Ed的适用范围：匀强电场。
思考：电势和电势差与检验电荷有关吗？电场中各点的电势与零电势点的选取有关，电势差与零电势点的选取有关吗？电势降低的方向一定是沿电场线方向吗？
[答案] 无关；无关；不是。
(√)
二、对点激活
1．(多选)某区域的电场线分布如图所示，电场中有A、B两点。设
A、B两点的电场强度大小分别为EA、EB，电势分别是φA、φB，则下列
判断正确的是
( AD )
A．EA＜EB
B．EA＞EB
C．φA＜φB
D．φA＞φB
[解析] 本题考查对电场强度和电场线的理解。电场线越密集，场
强越大，所以EA<EB；沿着电场线方向，电势降低，所以φA>φB故A、D 正确。
比__零__电__势___高(低)。 (4)相对性：电势具有_相__对__性____，同一点的电势因选取__零__电__势__点___
的不同而不同。
3．等势面 (1)定义：电场中___电__势__相__等__的各点组成的面。
(2)四个特点 ①等势面一定与__电__场__线___垂直。 ②在_同__一__等__势__面____上移动电荷时电场力不做功。 ③电场线方向总是从__电__势__高___的等势面指向__电__势__低___的等势面。 ④等差等势面越密的地方电场强度__越__大___，反之_越__小____。
2 核心考点·重点突破
考点一电势差、电势、电势能的理解与应用
1．电势高低的判断判断角度
判断方法
依据电场线方向沿电场线方向电势逐渐降低
依据电场力做功
根据 UAB＝WqAB，将 WAB、q 的正、负号代入，由 UAB 的正、负判断 φA、φB 的高低

2021《名师A计划》高考物理(全国通用)一轮总复习配套练习：第七章静电场第二讲 Word版含答案

第2讲电场能的性质一、选择题(每小题6分,共60分)1.如图所示,菱形ABCD的对角线相交于O点,两个等量异种点电荷分别固定在AC连线上的M点与N点,且OM=ON,则(B )A.A、C两处电势、场强均相同B.B、D两处电势、场强均相同C.A、C两处电势、场强均不相同D.B、D两处电势、场强均不相同【解析】依据等量异种点电荷的电场的分布特点和叠加原理可知,A、C两点场强相同,取无穷远处电势为零,沿着电场线方向电势降低,则A点电势高于C点电势,故A、C项错误;由叠加原理可知,B、D两点场强相同,由于B、D两点处于等势面上,则B、D两点电势相同,故D项错误,B项正确。

2.(2021·陕西三模)如图所示,虚线为电场中的一簇等势面与纸面的交线,相邻两等势面电势差相等,已知A、B两等势面间的电势差为10 V,且A的电势高于B的电势。

一个电子仅在电场力作用下从M点向N点运动,电子经过M点时的动能为8 eV,则电子经过N点时的动能为(D)A.16 eVB.7.5 eVC.4.0 eVD.0.5 eV【解析】由题意知,A、B两等势面间的电势差为10 V,相邻两等势面电势差相等,则知M、N间的电势差U=7.5 V,由于A的电势高于B的电势,则知M的电势高于N的电势,电子从M点运动到N 点,电场力做负功W=-7.5 eV,依据动能定理得W=E kN-E kM,得E kN=W+E kM=-7.5 eV+8 eV=0.5 eV,D 项正确。

3.(2021·海南高考)(多选)如图所示,两电荷量分别为Q(Q>0)和-Q的点电荷对称地放置在x轴上原点O的两侧,a点位于x轴上O点与点电荷Q之间,b点位于y轴O点上方。

取无穷远处的电势为零。

下列说法正确的是(BC) A.b点电势为零,电场强度也为零B.正的摸索电荷在a点的电势能大于零,所受电场力方向向右C.将正的摸索电荷从O点移到a点,必需克服电场力做功D.将同一正的摸索电荷先后从O、b两点移到a点,后者电势能的变化较大【解析】等量异种点电荷连线的中垂线是电势为零的等势面,该线上除无穷远外各点场强方向水平向右,O点电场强度最大,O点上下两侧电场强度渐渐减小,A项错误;等量异种点电荷连线上电势沿着电场线渐渐降低,则φa>φO=0,正的摸索电荷在a点电势能E pa=qφa,由于q>0,φa>0,所以E pa>0,a点电场强度方向向右,电荷带正电,所以电场力方向向右,B项正确;φO<φa,所以U Oa<0,W Oa=qU Oa<0,电场力做负功,所以移动正的摸索电荷必需克服电场力做功,C项正确;q>0,U Oa=U ba,W Oa=W ba,电场力做功相同,所以电势能变化相同,D项错误。

高考物理一轮复习第七章静电场第2节电场能的性质课件新人教版

两点间的电势差 UAB 等于把单位正电荷从 A 点移动到 B 点时电场力关闭
所BC做的功,故 D 错误。
解析答案
-9-
知识梳理考点自诊
2.(多选)(2017·河北衡水期末)关于静电场的电场强度和电势,下列说法正确的是( )
A.电场强度的方向处处与等势面垂直 B.电场强度为零的地方,电势也为零 C.随着电场强度的大小逐渐减小,电势也逐渐降低 D.任一点的电场强度总是指向该点电势降落最快的方向
2.电势能 (1)定义:电荷在电场中具有的势能 ,称为电势能。 (2)说明:电势能具有相对性,通常取无穷远或大地为电势能零点。
-3-
知识梳理考点自诊
3.静电力做功与电势能的关系 (1)静电力做的功等于电荷电势能的减少量 ,即WAB=EpA-EpB。 (2)通过WAB=EpA-EpB可知:静电力对电荷做多少正功,电荷电势能就减少多少;静电力对电荷做多少负功,电荷电势能就增加多少。 (3)电势能的大小:由WAB=EpA-EpB可知,若令EpB=0,则EpA=WAB,即一个电荷在电场中某点具有的电势能,数值上等于将电荷从该点移到零势能位置过程中静电力所做的功。
D.电场中A、B两点间的电势差UAB等于把正电荷q从A点移动到B
点时电场力所做的功
关闭
电场中两点间的电势差是一个定值,不会随着电场力做的功 WAB 和
移动电荷的电荷量 q 的变化而变化,故 A 错误,C 正确;又由 UAB=��
ห้องสมุดไป่ตู้
知,电场力做正功,q 为正电荷,则电势差为正,即 B 正确;电场中 A、B
第2节电场能的性质
-2-
知识梳理考点自诊
一、静电力做功和电势能 1.静电力做功 (1)特点:静电力做功与路径无关,只与电荷量和电荷移动过程始、末位置间的电势差有关。 (2)计算方法

高考物理一轮复习第七章静电场第二节电场能的性质课后达标新人教版-新人教版高三全册物理试题

第二节电场能的性质(建议用时：60分钟)一、单项选择题1.如下列图为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线．两电子分别从a 、b 两点运动到c 点，设电场力对两电子做的功分别为W a 和W b ，a 、b 点的电场强度大小分别为E a 和E b ，如此( )A ．W a ＝W b ，E a >E bB ．W a ≠W b ，E a >E bC ．W a ＝W b ，E a <E bD ．W a ≠W b ，E a <E b解析：选A.因a 、b 两点在同一等势线上，故U ac ＝U bc ，W a ＝eU ac ，W b ＝eU bc ，故W a ＝W b .由题图可知a 点处电场线比b 点处电场线密，故E a >E b .选项A 正确．2．电荷均匀分布的绝缘球，球壳对壳内点电荷的作用力为零，对球壳外点电荷的作用力等于将所有电荷量全部集中在球心的点电荷对球外点电荷的作用力．假设真空中有一半径为R 的均匀带正电的绝缘球，通过其球心作一条直线，用r 表示该直线上某点到球心的距离，如此该直线上各点的电场强度E 随r 变化的图象正确的答案是( )解析：选A.该球的电荷密度ρ＝q43πR 3，球内某点的电场强度等于以距球心的距离r 为半径的球体所产生的电场强度，大小E ＝k ρ4π3r 3r 2＝kqr R 3，球外某点的电场强度E ＝k q r 2，只有选项A 正确．3．如下列图，匀强电场中有a 、b 、c 三点，在以它们为顶点的三角形中，∠a ＝30°，∠c ＝90°.电场方向与三角形所在平面平行．a 、b 和c 点的电势分别为(2－3) V 、(2＋3) V 和2 V ．该三角形的外接圆上最低、最高电势分别为( )A ．(2－3) V 、(2＋3) VB ．0、4 VC.⎝ ⎛⎭⎪⎫2－433 V 、⎝⎛⎭⎪⎫2＋433 V D ．0、2 3 V解析：选B.如图，圆心O 是ab 的中点，所以圆心O 点的电势为2 V ，所以Oc 是等势线，如此电场线如图中MN 所示，方向由M 指向N .沿电场线方向电势均匀降低，过圆心的电势为2 V ，作aP ⊥MN ，如此aP 为等势线，如此U OP ＝φO －φa ＝3V ，U ON ∶U OP ＝ON ∶OP ＝1∶cos 30°，解得U ON ＝2 V ，如此圆周上电势最低为0，最高为4 V ，选B.4．如下列图，a 、b 、c 、d 是某匀强电场中的四个点，它们正好是一个矩形的四个顶点，ab ＝cd ＝L ，ad ＝bc ＝2L ，电场线与矩形所在的平面平行．a 点电势为20 V ，b 点电势为24 V ，d 点电势为12 V ．一个质子从b 点以速度v 0射入此电场，入射方向与bc 成45°角，一段时间后经过c 点．不计质子的重力．如下判断正确的答案是( )A ．c 点电势高于a 点电势B ．场强的方向由b 指向dC ．质子从b 运动到c ，电场力做功为8 eVD ．质子从b 运动到c ，电场力做功为4 eV解析：选C.由于是匀强电场，故a 、d 的中点(设为E )电势应为a 、d 两点的一半，即16 V ，那么E 、b 的中点F 电势是20 V ，和a 点一样．连接a 、F 得到等势线，如此电场线与它垂直，正好是由b 指向E .那么cE 平行于aF ，故c 点电势与E 一样，也为16 V ，小于a 点电势，A 错误；场强的方向由b 指向E ，B 错误；从b 到c 电势降落了8 V ，质子电荷量为e ，质子从b 运动到c ，电场力做功8 eV ，电势能减小8 eV ，C 正确，D 错误．5．(2018·河北张家口模拟)一带负电的粒子只在电场力作用下沿x 轴正向运动，其电势能E p 随位移x 变化的关系如下列图，其中O ～x 2段是关于直线x ＝x 1对称的曲线，x 2～x 3段是直线，如此如下说法正确的答案是( )A ．x 1处电场强度不为零B ．粒子在O ～x 2段做匀变速运动，x 2～x 3段做匀速直线运动C. x 2～x 3段的电场强度大小方向均不变，为一定值D ．在O 、x 1、x 2、x 3处电势φO 、φ1、 φ2、φ3的关系为φ3>φ2＝φO >φ1解析：选C.根据电势能与电势的关系：E p ＝qφ，场强与电势的关系：E ＝ΔφΔx，得：E ＝1q ·ΔE p Δx .E p －x 图象切线的斜率等于ΔE p Δx，根据数学知识可知，x 1处切线斜率为零，如此x 1处电场强度为零，故A 错误．x 2～x 3段斜率不变，场强不变，即电场强度大小和方向均不变，选项C 正确．由题图看出在O ～x 1段图象切线的斜率不断减小，由上式知场强减小，粒子所受的电场力减小，加速度减小，做非匀变速运动．x 1～x 2段图象切线的斜率不断增大，场强增大，粒子所受的电场力增大，做非匀变速运动，故B 错误．根据电势能与电势的关系：E p ＝qφ，粒子带负电，q <0，如此知：电势能越大，粒子所在处的电势越低，所以有φ3<φ2＝φO <φ1，故D 错误．6．(2018·四川名校检测)如下列图，虚线a 、b 、c 代表电场中的三条电场线，实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹，P 、R 、Q 是这条轨迹上的三点，由此可知( )A ．带电粒子在R 点时的速度大于在Q 点时的速度B ．带电粒子在P 点时的电势能比在Q 点时的电势能大C ．带电粒子在R 点时的动能与电势能之和比在Q 点时的小，比在P 点时的大D ．带电粒子在R 点时的加速度小于在Q 点时的加速度解析：选A.根据牛顿第二定律可得ma ＝qE ，又根据电场线的疏密程度可以得出Q 、R 两点处的电场强度的大小关系为E R ＞E Q ，如此带电粒子在R 、Q 两点处的加速度的大小关系为a R ＞a Q ，故D 错误；由于带电粒子在运动过程中只受电场力作用，只有动能与电势能之间的相互转化，如此带电粒子的动能与电势能之和不变，故C 错误；根据物体做曲线运动的轨迹与速度、合外力的关系可知，带电粒子在R 处所受电场力的方向为沿电场线向右，又由于该粒子带负电，如此R 处电场的方向应该向左，根据等势面与电场线的关系可得R 、Q 两点处电势的关系为φR ＞φQ ，根据电势能与电势的关系E p ＝qφ与带电粒子的电性可得R 、Q 两点处电势能的关系为E p R ＜E p Q ，如此R 、Q 两点处动能的关系为E k R ＞E k Q ，根据动能的定义式E k ＝12mv 2可得R 、Q 两点处速度大小的关系为v R ＞v Q ，故A 正确；P 、Q 两点处电势的关系为φP ＞φQ ，根据电势能与电势的关系E p ＝qφ与带电粒子的电性可得P 、Q 两点处电势能的关系为E p P ＜E p Q ，故B 错误．二、多项选择题7.如下列图，A 、B 、C 、D 、E 、F 为匀强电场中一个边长为10 cm 的正六边形的六个顶点，A 、B 、C 三点电势分别为1 V 、2 V 、3 V ，正六边形所在平面与电场线平行．如下说法正确的答案是( )A ．通过CD 和AF 的直线应为电场中的两条等势线B ．匀强电场的电场强度大小为10 V/mC ．匀强电场的电场强度方向为由C 指向AD ．将一个电子由E 点移到D 点，电子的电势能将减少1.6×10－19J解析：选ACD.由AC 的中点电势为2 V ，所以BE 为等势线，CD 、AF 同为等势线，故A 正确；CA 为电场线方向，电场强度大小E ＝U d ＝22×10×cos 30°×10－2V/m ＝2033 V/m ，故B 错误，C 正确；电子在移动过程中，电场力对其做正功，电势能减小，由U ED ＝U BC ＝－1 V ，W ED ＝－eU ED ＝1.6×10－19J ，D 正确．8.(高考全国卷Ⅰ)如图，在正点电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN的中点，∠M＝30°.M、N、P、F四点处的电势分别用φM、φN、φP、φF表示，φM＝φN，φP＝φF，点电荷Q在M、N、P三点所在平面内，如此 ( ) A．点电荷Q一定在MP的连线上B．连接PF的线段一定在同一等势面上C．将正试探电荷从P点搬运到N点，电场力做负功D．φP大于φM解析：选AD.电场是由正点电荷产生的，所以电场线由正点电荷指向无穷远处，并且跟点电荷距离相等的点，电势相等，场强大小相等．由于φM＝φN，φP＝φF，所以点电荷Q到M和N的距离相等，到P和F的距离相等，即过F作MN的中垂线，然后作FP的中垂线，两中垂线的交点为点电荷Q所在的位置，由几何知识得Q在MP上，如下列图，选项A正确；点电荷形成的电场中等势面是球面，应当选项B错误；正试探电荷与Q同号，所以受斥力作用，故将其从P点搬运到N点时，电场力做正功，应当选项C错误；由几何关系知点电荷Q距M的距离大，距P的距离小，所以φM<φP，应当选项D正确．9．(高考某某卷)静电场在x轴上的场强E随x的变化关系如下列图，x轴正向为场强正方向，带正电的点电荷沿x轴运动，如此点电荷( )A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大解析：选BC.由题图可知，x 1到x 4场强先变大，再变小，如此点电荷受到的电场力先增大后减小，C 正确，D 错误．由x 1到x 3与由x 2到x 4过程中，电场力做负功，电势能增大，知A 错误，B 正确．10.(2018·某某模拟)如下列图为空间某一电场的电场线，a 、b 两点为其中一条竖直向下的电场线上的两点，该两点的高度差为h ，一个质量为m 、带电荷量为＋q 的小球从a 点静止释放后沿电场线运动到b 点时速度大小为3gh ，如此如下说法中正确的答案是( )A ．质量为m 、带电荷量为＋q 的小球从a 点静止释放后沿电场线运动到b 点的过程中动能增加量等于电势能减少量B ．a 、b 两点的电势差U ＝mgh 2qC ．质量为m 、带电荷量为＋2q 的小球从a 点静止释放后沿电场线运动到b 点时速度大小为ghD ．质量为m 、带电荷量为－q 的小球从a 点静止释放后沿电场线运动到b 点时速度大小为gh解析：选BD.质量为m 、带电荷量为＋q 的小球从a 点静止释放后沿电场线运动到b 点的过程中，机械能与电势能之和守恒，其动能增加量等于重力势能、电势能的减少量之和，选项A 错误；设a 、b 之间的电势差为U ，由题意，质量为m 、带电荷量为＋q 的小球从a 点静止释放后沿电场线运动到b 点时速度大小为3gh ，根据动能定理，mgh ＋qU ＝12m ·3gh ，解得qU ＝12mgh ，a 、b 两点的电势差U ＝mgh 2q，选项B 正确；质量为m 、带电荷量为＋2q 的小球从a 点静止释放后沿电场线运动到b 点时，由动能定理得mgh ＋2qU ＝12mv 21，解得v 1＝2gh ，选项C 错误；质量为m 、带电荷量为－q 的小球从a 点静止释放后沿电场线运动到b 点时，由动能定理得mgh －qU ＝12mv 22，解得v 2＝gh ，选项D 正确．三、非选择题11.(2018·浙江金华模拟)如下列图，一竖直固定且光滑绝缘的直圆筒底部放置一可视为点电荷的场源电荷A ，其电荷量Q ＝＋4×10－3 C ，场源电荷A 形成的电场中各点的电势表达式为φ＝kQ r ，其中k 为静电力常量，r 为空间某点到场源电荷A 的距离．现有一个质量为m ＝0.1 kg 的带正电的小球B ，它与A 球间的距离为a ＝0.4 m ，此时小球B 处于平衡状态，且小球B 在场源电荷A 形成的电场中具有的电势能的表达式为E p ＝k r，其中r 为A 与B 之间的距离．另一质量也为m 的不带电绝缘小球C 从距离B 的上方H ＝0.8 m 处自由下落，落在小球B 上立刻与小球B 黏在一起以2 m/s 的速度向下运动，它们到达最低点后又向上运动，向上运动到达的最高点为P .(g 取10 m/s 2，k ＝9×109 N ·m 2/C 2)求：(1)小球C 与小球B 碰撞前的速度v 0的大小？小球B 的电荷量q 为多少？(2)小球C 与小球B 一起向下运动的过程中，最大速度为多少？解析：(1)小球C 自由下落H 时获得速度v 0，由机械能守恒得：mgH ＝12mv 20 解得v 0＝2gH ＝4 m/s小球B 在碰撞前处于平衡状态，对B 球由平衡条件得： mg ＝k a2 代入数据得：q ＝49×10－8 C. (2)设当B 和C 向下运动的速度最大为v m 时，与A 相距x ，对B 和C 整体，由平衡条件得2mg ＝k x 2代入数据得：x ≈0.28 m 由能量守恒得：12×2mv 2＋k a ＋2mga ＝12×2mv 2m ＋2mgx ＋k x代入数据得v m ＝2.16 m/s.答案：(1)4 m/s 49×10－8 C (2)2.16 m/s 12．(2018·潍坊模拟)如下列图，带电荷量为Q 的正点电荷固定在倾角为30°的光滑绝缘斜面底部的C 点，斜面上有A 、B 两点，且A 、B 和C 在同一直线上，A 和C 相距为L ，B 为AC 中点．现将一带电小球从A 点由静止释放，当带电小球运动到B 点时速度恰好为零．带电小球在A 点处的加速度大小为g4，静电力常量为k ，求：(1)小球运动到B 点时的加速度大小；(2)B 和A 两点间的电势差(用Q 和L 表示)．解析：(1)带电小球在A 点时： mg sin 30°－k L2＝ma A 带电小球在B 点时：k ⎝ ⎛⎭⎪⎫L 22－mg sin 30°＝ma B且a A ＝g 4由以上各式联立解得：a B ＝g2. (2)由A 点到B 点应用动能定理得： mg sin 30°·L 2－U BA ·q ＝0 由mg sin 30°－kL 2＝ma A ＝m g 4可得： 14mg ＝k L2 可求得：U BA ＝kQL.g 2(2)kQL答案：(1)。

2021高考物理一轮复习第7章静电场第2讲电场能的性质学案新人教版

第2讲电场能的性质主干梳理对点激活知识点电势能 Ⅰ1．静电力做功(1)特点：静电力做功与电荷的起始位置和□01终止位置有关，但与电荷经过的□02路径无关。

(2)计算方法①W ＝qEd ，只适用于□03匀强电场，其中d 为沿□04电场方向的距离，计算时q 不带正负号。

②W AB ＝qU AB ，适用于□05任何电场，计算时q 要带正负号。

2．电势能(1)定义：电荷在电场中由于受到电场力的作用而具有的与其相对位置有关的能量叫做电势能，用符号E p 表示。

(2)静电力做功与电势能变化的关系静电力做的功等于□06电势能的减少量，即W AB ＝E p A －E p B 。

(3)大小：电荷在某点的电势能，等于□07将电荷从该点移到零势能位置时静电力做的功。

[特别提醒] (1)电势能由电场和电荷共同决定，属于电场和电荷系统所共有的，我们习惯说成电场中的电荷所具有的。

(2)电势能是相对的，与零势能位置的选取有关，但电势能的变化是绝对的，与零势能位置的选取无关。

(3)电势能是标量，有正负，无方向。

电势能为正值表示电势能大于在参考点时的电势能，电势能为负值表示电势能小于在参考点时的电势能。

(4)零势能位置的选取是任意的，但通常选取大地或无穷远处为零势能位置。

知识点电势 Ⅰ 1．电势(1)定义：电荷在电场中某一点的□01电势能E p 与它的□02电荷量q 的比值。

(2)定义式：φ＝□03E p q。

(3)矢标性：电势是□04标量，有正负之分，其正(负)表示该点电势比□05零电势高(低)。

(4)相对性：电势具有□06相对性，同一点的电势与选取的□07电势零点的位置有关。

一般选取无穷远处为电势零点，在实际应用中常取大地的电势为零。

2．等势面(1)定义：电场中□08电势相同的各点构成的面。

(2)四个特点①在同一□09等势面上移动电荷时电场力不做功。

②等势面一定与□10电场线垂直。

③电场线总是从□11电势高的等势面指向□12电势低的等势面。

2021届高考物理一轮复习第七章静电场第二节电场能的性质随堂检测新人教版202108143132

2021届高考物理一轮复习第七章静电场第二节电场能的性质随堂检测新人教版2021081431321．(多选)(2021·高考江苏卷)在x 轴上有两个点电荷q 1、q 2，其静电场的电势φ在x 轴上分布如图所示．下列说法正确的有( )A ．q 1和q 2带有异种电荷B ．x 1处的电场强度为零C ．负电荷从x 1移到x 2，电势能减小D ．负电荷从x 1移到x 2，受到的电场力增大解析：选AC.由题图可知，空间的电势有正有负，且只有一个极值，则两个点电荷必定为异种电荷，A 项正确；由E ＝ΔφΔx可知，φ－x 图象的切线斜率表示电场强度，因此x 1处的电场强度不为零，B 项错误；负电荷从x 1移到x 2的过程中，电势升高，电场强度减小，由E p ＝qφ，F ＝qE 可知，电势能减小，受到的电场力减小，C 项正确，D 项错误．2．(多选)(2020·高考四川卷)如图所示，半圆槽光滑、绝缘、固定，圆心是O ，最低点是P ，直径MN 水平，a 、b 是两个完全相同的带正电小球(视为点电荷)，b 固定在M 点，a 从N 点静止开释，沿半圆槽运动通过P 点到达某点Q (图中未画出)时速度为零，则小球a ( )A ．从N 到Q 的过程中，重力与库仑力的合力先增大后减小B ．从N 到P 的过程中，速领先增大后减小C ．从N 到Q 的过程中，电势能一直增加D ．从P 到Q 的过程中，动能减少量小于电势能增加量解析：选BC.小球a 从N 点开释一直到达Q 点的过程中，a 、b 两球的距离一直减小，库仑力变大，a 受重力不变，重力和库仑力的夹角从90°一直减小，故合力变大，选项A 错误；小球a 从N 到P 的过程中，速度方向与重力和库仑力的合力方向的夹角由小于90°到大于90°，故库仑力与重力的合力先做正功后做负功，a 球速领先增大后减小，选项B 正确；小球a 由N 到Q 的过程中库仑力一直做负功，电势能一直增加，选项C 正确；小球a 从P 到Q 的过程中，减少的动能转化为重力势能和电势能之和，故动能的减少量大于电势能的增加量，则选项D 错误．3．如图所示，a 、b 、c 、d 、O 五点均在匀强电场中，它们刚好是一个半径为R ＝0.2 m 的圆的四个等分点和圆心O ，b 、c 、d 三点的电势如图所示．已知电场线与圆所在平面平行，关于电场强度的大小和方向，下列说法正确的是( )A ．电场强度的方向由O 指向b 点B ．电场强度的方向由O 指向d 点C ．电场强度的大小为10 V/mD ．电场强度的大小为10 5 V/m解析：选D.由匀强电场中平行线上等间距点间的电势差相等可得，O 点的电势为6 V ，O 、d 连线的中点e 处的电势为8 V ，连接c 、e ，过O 作ce 的垂线交ce 于f ，则ce 为等势线，电场线垂直于ce 向下，即电场强度的方向由f 指向O 点，连接c 、O ，运算得Of 长为55R ，O 、f 间的电势差为2 V ，则电场强度E ＝U d＝10 5 V/m ，选项D 正确． 4.如图所示，在空间中存在竖直向上的匀强电场，质量为m 、电荷量为＋q 的物块从A 点由静止开始下落，加速度为13g ，下落高度H 到B 点后与一轻弹簧接触，又下落h 到达最低点C ，整个过程中不计空气阻力，且弹簧始终在弹性限度内，重力加速度为g ，则带电物块在由A 点运动到C 点的过程中，下列说法正确的是( )A ．该匀强电场的电场强度大小为 mg 3qB ．带电物块和弹簧组成的系统机械能减小量为mg （H ＋h ）3 C ．带电物块电势能的增加量为mg (H ＋h )D ．弹簧的弹性势能的增加量为 mg （H ＋h ）3解析：选D.刚开始物块的加速度为13g ，由牛顿第二定律得mg －Eq ＝ma ，则E ＝2mg 3q，选项A 错误；带电物块在由A 点运动到C 点的过程中，电场力做功为－Eq (h ＋H )＝－2mg （h ＋H ）3，带电物块和弹簧组成的系统机械能减少量为2mg （h ＋H ）3，带电物块电势能的增加量为2mg （h ＋H ）3，选项B 、C 错误；由能量守恒知，弹簧的弹性势能的增加量为mg (h ＋H )－2mg （h ＋H ）3＝mg （h ＋H ）3，选项D 正确．。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第2讲电场能的性质一、单项选择题：在每小题给出的四个选项中，只有一项是符合题目要求的。

1．(2020·福建福州质检)一金属容器置于绝缘板上，带电小球用绝缘细线悬挂于容器中，容器内的电场线分布如图所示。

容器内表面为等势面，A、B为容器内表面上的两点，下列说法正确的是( C )A．A点的电场强度比B点的大B．小球表面的电势比容器内表面的低C．B点的电场强度方向与该处内表面垂直D．将检验电荷从A点沿不同路径到B点，电场力所做的功不同[解析] 由于A点处电场线比B点处电场线疏，因此A点电场强度比B点小，A项错误；沿着电场线方向电势逐渐降低，因此小球表面的电势比容器内表面的电势高，B项错误；由于处于静电平衡的导体表面是等势面，电场线垂直于等势面，因此B点的电场强度方向与该处内表面垂直，C项正确；将检验电荷从A点沿不同的路径移到B点，由于A、B两点的电势差恒定，因此电场力做功W AB＝qU AB相同，D项错误。

2．(2019·河北衡水中学期中)如图所示，在直角坐标系xOy平面内存在一正点电荷Q，坐标轴上有A、B、C三点，OA＝OB＝BC＝a，其中A点和B点的电势相等，O点和C点的电势相等，静电力常量为k，则下列说法正确的是( B )A．点电荷Q位于O点B．C点的电场强度大小为kQ2a2C．O点电势比A点电势高D．将某一正试探电荷从A点沿直线移动到C点，电势能一直减小[解析] 本题考查电场强度和电势。

根据题述A点和B点的电势相等可知A点和B点距离正点电荷Q的距离相等；根据题述O点和C点的电势相等可知O点和C点距离正点电荷Q 的距离相等，由此可知点电荷Q的坐标为(a，a)，选项A错误；C点到点电荷Q的距离为r＝2a，根据点电荷电场强度公式可知，C点的电场强度为E C＝k Qr2＝kQ2a2，选项B正确；根据正点电荷电场的电势特点可知，O点的电势比A点电势低，选项C错误；将某一正试探电荷从A点沿直线移动到C点，电场力先做负功后做正功，电势能先增大后减小，选项D错误。

3. (2020·湖南常德一模)如图所示，在匀强电场中有O、A、B三点，OA＝OB＝5 cm，O 点电势为φO＝5 V，A点电势为φA＝0，OA与OB的夹角为120°，A、B在同一条竖直线上。

现有一不计重力、带电荷量为e 的粒子从A 点沿AO 方向射入电场，经过B 点时动能与在A 点时相同，则下列说法正确的是( D )A ．粒子带负电B ．粒子运动过程中，电势能先减小后增大C ．粒子能运动到O 点D ．匀强电场的电场强度大小为200 V/m ，方向垂直AB 向右[解析] 本题考查根据匀强电场中的电势大小分析匀强电场中粒子的运动。

由于粒子在A 、B 两点的动能相同，根据动能定理有qU AB ＝E k B －E k A ，可得U AB ＝0，即A 、B 两点为等势点，故AB 连线为等势线，由O 、A 点电势分别为5 V 、0，可知电场方向为垂直AB 向右，电场力垂直AB 连线向右，可知粒子带正电，故A 错误；由题图可知，粒子从A 到B 的过程中，电场力与速度方向的夹角先大于90°后小于90°，故电场力先做负功后做正功，电势能先增大后减小，故B 错误；根据曲线运动的轨迹与速度方向、合外力方向的关系可知粒子不能到达O 点，故C 错误；O 、A 两点沿电场方向的距离为d ＝OA cos 60°＝2.5 cm ＝0.025 m ，由电动势差与电场强度的关系可得电场强度为E ＝U d ＝50.025 V/m ＝200 V/m ，方向为垂直AB 向右，故D 正确。

4．(2019·吉林五地六校合作体联考)在平面直角坐标系的x 轴上关于原点O 对称的P 、Q 两点各放一个等量点电荷后，x 轴上各点电场强度E 随坐标x 的变化曲线如图所示，规定沿x 轴正向为场强的正方向，则关于这两个点电荷所激发电场的有关描述中正确的有( D )A ．将一个正检验电荷从P 点沿x 轴移向Q 点的过程中电场力一直做正功B ．x 轴上从P 点到Q 点的电势先升高后降低C ．若将一个正检验电荷从两点电荷连线的垂直平分线上的一侧移至另一侧对称点的过程中一定是电场力先做正功后做负功D ．若将一个正检验电荷从两点电荷连线的垂直平分线上的一侧移至另一侧对称点的过程中受到的电场力可能先减小后增大[解析] 本题考查对电场强度E 随坐标x 的变化曲线的理解。

由图可知P 、O 之间的电场强度方向为正，而O 、Q 之间的电场强度方向为负，所以x 轴上从P 点到Q 点的电势先降低后升高，将一个正检验电荷从P 点沿x 轴移向Q 点的过程中电场力先做正功，后做负功，选项A 、B 错误；由电场强度在E 轴两侧的分布，可知该电场一定是两个等量同种正点电荷形成的静电场，则在两个等量同种正点电荷形成的静电场中，将一个正检验电荷从两点电荷连线的垂直平分线上的非常远的一侧移至另一侧对称点的过程中一定是电场力先做负功后做正功。

选项C 错误；在两个等量同种正点电荷形成的静电场中，将一个正检验电荷从两点电荷连线的垂直平分线上的一侧移至另一侧对称点的过程中受到的电场力可能先减小后增大，选项D 正确。

5．一带负电粒子在电场中仅受静电力作用沿x 轴正方向做直线运动的v －t 图象如图所示，起始点O 为坐标原点，下列关于电势φ、粒子的动能E k 、电场强度E 、粒子加速度a 与位移x 的关系图象中可能合理的是( C )[解析] 由v －t 图象可知速度减小，且加速度逐渐减小，电场力做负功，动能逐渐减小，而电场强度E ＝F q ＝ma q，所以沿＋x 方向场强逐渐减小，则电势不是均匀减小，所以A 、B 、D 错误，C 可能合理。

二、多项选择题：在每小题给出的四个选项中，有多项是符合题目要求的。

6．(2020·重庆部分区县联考)如图所示，真空中有一点电荷甲固定在O 点，虚线是其在周围空间产生的电场的三个等势面，且相邻的两个等势面间电势差相同。

实线是点电荷乙在电场中运动轨迹，S 、M 、N 为运动轨迹与等势面的交点，下列说法一定正确的是( BC )A ．电势φM >φSB ．甲、乙为同种电荷C ．电势能E P M >E P ND ．场强大小E S >E N[解析] 本题考查电场强度、电势和电势能等。

由于题中没有给出固定在O 点的点电荷甲的电性，不能判断出M、S两点电势高低，选项A错误；根据点电荷乙在电场中运动轨迹可知，甲、乙为同种电荷，选项B正确；点电荷乙在电场中从M运动到N，电场力做正功，电势能减小，电势能E P M>E P N，选项C正确；根据点电荷电场强度公式可知，场强大小为E S<E N，选项D错误。

7．(2019·陕西商洛期末)如图所示，实线表示电场线，虚线ABC表示一带电粒子仅在电场力作用下的运动轨迹，其中过B点的切线与该处的电场线垂直。

下列说法正确的是( BC )A．粒子带正电B．粒子在B点的加速度大小大于它在C点的加速度大小C．粒子在B点时电场力做功的功率为零D．粒子从A点运动到C点的过程中电势能先减少后增加[解析] 本题考查电场线、电势能、牛顿运动定律等。

根据粒子轨迹可知，粒子所受电场力方向沿电场线切线与电场线方向相反，粒子带负电，选项A错误；根据电场线的疏密表示电场强度的大小，B点电场强度大小比C点的大，粒子运动到B点所受电场力大小比C点的大，粒子在B点的加速度大小大于它在C点的加速度大小，选项B正确；由于粒子运动到B点时速度方向与电场力方向垂直，所以粒子在B点时电场力做功的功率为零，选项C正确；粒子从A点运动到B点的过程中克服电场力做功，电势能增大，粒子从B点运动到C点的过程中电场力做正功，电势能减小，所以粒子从A点运动到C点的过程中电势能先增大后减小，选项D错误。

8．(2020·河南洛阳联考)固定于正方形四角上的四个等量点电荷的电场线分布如图所示，ab、cd分别是正方形两条邻边的中垂线，O点为中垂线的交点，P、Q分别为cd、ab上的点。

则下列说法正确的是( AB )A．P、Q两点的电势相等B．P点场强大于Q点场强C ．若在O 点放一正点电荷，则该正点电荷受到的电场力不为零D ．将某一负电荷由P 点沿着图中曲线PQ 移到Q 点，此过程中电场力做负功[解析] 本题考查电场强度、电势、电场力等。

根据电场线垂直等势面可知，ab 和cd 均为等势面，且两等势面均可延长到无限远处，因此P 、Q 两点的电势相等，选项A 正确；根据电场线的疏密表示电场强度的大小可知，P 点场强大于Q 点场强，选项B 正确；固定于正方形四角上的四个等量点电荷在O 点产生的电场强度为零，所以若在O 点放一正点电荷，则该正点电荷受到的电场力为零，选项C 错误；将某一负电荷由P 点沿着图中曲线PQ 移到Q 点，此过程中电场力先做负功后做正功，总功为零，选项D 错误。

三、非选择题9．(2020·北京海淀区模拟)如图所示，水平光滑绝缘轨道MN 处于水平向右的匀强电场中，一个质量为m 、电荷量为－q 的滑块(可视为质点)，从轨道上的A 点以水平初速度v 0滑出，滑块向右做直线运动，当第一次到达B 点时速度为v 1，设滑块在运动过程中，电荷量始终保持不变。

(1)求滑块从A 点运动到B 点的过程中，静电力所做的功W ；(2)求电势差U AB ；(3)若规定A 点电势为φA ，求滑块运动到B 点时的电势能E P B 。

[答案] (1)12mv 21－12mv 20 (2)mv 20－mv 212q (3)－qφA －12mv 21＋12mv 20 [解析] 本题考查带电体在电场中的运动和电场力做功问题。

(1)根据动能定理，静电力所做的功W ＝12mv 21－12mv 20。

(2)根据电势差的定义式，有U AB ＝W－q ＝mv 20－mv 212q 。

(3)根据电势差与电势的关系U AB ＝φA －φB ，可得φB ＝φA －(mv 20－mv 212q)，根据电势能的定义式可得E P B ＝－qφB ，则E P B ＝－qφA －12mv 21＋12mv 20。

10．(2019·江西省南昌二中月考)绝缘粗糙的水平面上相距为6L 的A 、B 两处分别固定电荷量不等的正电荷，两电荷的位置坐标如图(甲)所示，已知A 处电荷的电量为＋Q 。

图(乙)是A 、B 连线之间的电势φ与位置x 之间的关系图象，图中x ＝L 点对应图线的最低点， x＝－2L 处的纵坐标φ＝2φ0；x ＝2L 处的纵坐标φ＝6φ07，若在x ＝－2L 处的C 点由静止释放一个质量为m 、电荷量为＋q 的带电物块(可视为质点)，物块随即向右运动(假设此带电物块不影响原电场分布)。
