影响红外热成像法检测结果的几个因素
影响红外测温仪检测精准度的因素有哪些
用红外测温仪如果选型合理，辐射率等参数设置正确，这种测温仪具有测量范围广，测温速度快、准确度高、灵敏度高等优点，按正常操作程序来操作红外线测温仪，温度误差是完全可以保证在合理范围之内的。
但使用者操作不当，也会影响到测温的不准确。
常见的影响红外测温仪不准确的几个因素：1、测温目标大小与测温距离测温仪根据原理可分为单色测温仪和双色测温仪(辐射比色测温仪)。
对于单色测温仪,在进行测温时,被测目标面积应充满测温仪视场。
建议被测目标尺寸超过视场大小的50%为好。
如果目标尺寸小于视场,背景辐射能量就会进入测温仪的视声符支干扰测温读数,造成误差。
相反,如果目标大于测温仪的视场,测温仪就不会受到测量区域外面的背景影响；在不同距离处，可测的目标的有效直径是不同的，因而在测量小目标时要注意目标距离。
红外测温仪距离系数K的定义为：被测目标的距离L与被测目标的直径D之比，即K=L/D2、选择被测物质发射率红外线测温仪一般都是按黑体（发射率ε=1.00）分度的，而实际上，物质的发射率都小于1.00。
因此，在需要测量目标的真实温度时，须设置发射率值。
物质发射率可从《辐射测温中有关物体发射率的数据》中查得。
红外线测温仪不能透过玻璃进行测温，玻璃有很特殊的反射和透过特性，不允许红外温度读数。
但可通过红外窗口测温。
红外测温仪不用于光亮的或抛光的金属表面的测温(不锈钢、铝等)。
3、强光背景里目标的测量若被测目标有较亮背景光（特别是受太阳光或强灯直射），则测量的准确性将受到影响，因此可用物遮挡直射目标的强光以消除背景光干扰。
4、其他原因只测量表面温度，红外测温仪不能测量内部温度。
环境温度，如果测温仪突然暴露在环境温差为20℃或更高的情况下，允许仪器在20分钟内调节到新的环境温度；蒸汽、尘土、烟雾等，它阻挡仪器的光学系统而影响测温。
为了避免损坏红外测温仪，请首先使用压缩空气清除大的颗粒和灰尘，然后用一块布擦拭。
使用干净略湿的布轻轻擦拭测温仪机身。
红外线热成像仪操作说明
红外线热成像仪操作说明随着科技的进步，红外线热成像技术在各个领域得到广泛应用。
红外线热成像仪是利用物体散发的红外辐射来显示物体表面温度分布的一种仪器。
本文将向您介绍如何正确操作红外线热成像仪以及使用技巧，以便您最大限度地发挥其功能。
一、准备工作在操作红外线热成像仪之前，确保设备处于良好的工作状态，并按照以下步骤进行准备工作：1. 保护设备：在操作红外线热成像仪之前，确保设备表面干净，避免灰尘和油脂的影响。
使用柔软的布清洁仪器表面，并注意不要碰触镜头。
2. 电源及电池：检查电源线和电池的连接是否牢固。
如果使用电池供电，请确保电池电量充足，并事先准备备用电池以防止电量不足的情况。
3. 储存介质：检查储存介质，如SD卡或U盘，确保其容量充足，并格式化并清空之前的数据。
二、操作步骤1. 开机：按下设备上的电源键，待红外线热成像仪启动完毕后，屏幕将显示实时成像的画面。
2. 调整设置：根据需要选择合适的成像模式和参数设置。
通常，热成像仪会提供不同的模式供选择，如全色调模式、黑白模式等。
可以使用设备上的导航按钮或菜单键来进行选择和调整。
3. 实时成像：将红外线热成像仪对准所需测量的物体，并确保适当的距离和角度。
观察仪器屏幕上显示的热图，并根据需要进行调整。
4. 图像保存：当您发现感兴趣的热图时，可以通过按下设备上的保存键将其保存到储存介质上。
为了方便后续分析和报告编制，建议在保存图像时给予图像合适的命名和标记。
5. 分析和报告：将保存的图像导入计算机或其他设备上的专业软件中，进行图像分析和处理。
您可以在软件中进行温度测量、温度变化分析、温度异常检测等操作，以得到更详细的数据和报告。
三、使用技巧除了基本的操作步骤外，以下是一些使用红外线热成像仪的技巧和建议，以帮助您更好地应用该仪器：1. 了解物体表面：在进行测量之前，尽可能了解物体的特性和表面情况。
不同材料的辐射特性不同，可能需要不同的设置和分析方法。
2. 考虑环境因素：环境温度、湿度和风速等因素会影响热成像仪的测量结果。
红外热成像测试方法
红外热成像测试方法（实用版3篇）篇1 目录1.红外热成像测试方法的背景与现状2.红外热成像测试方法的原理与应用3.红外热成像测试方法在继电器触点性能测试中的应用4.红外热成像测试方法的优势与不足5.未来发展趋势与展望篇1正文红外热成像测试方法是一种基于红外热成像技术的测试方法，它能够通过检测物体表面的热辐射，将物体表面的温度分布状况转换成可视化的图像。
这种方法在许多领域都有广泛的应用，比如在国防和安全领域，可以用于探测、分类和追踪隐藏在个人身上、包裹中、车辆上或船运集装箱中的武器、人员、车辆、物品和材料。
红外热成像测试方法的原理是通过光电技术检测物体表面的热幅射的红外线特定波段信号，将该信号转换成可供人类视觉分辨的图像和图形，并可以进一步计算出温度值。
当物体表面的温度超过绝对零度时，即会辐射出电磁波，随着温度变化，电磁波的辐射强度与波长分布特性也随之改变，波长介于 0.75 微米到 1000 微米间的电磁波称为红外线，而人类视觉可见的可见光波长介于 0.4 微米到 0.75 微米。
红外热成像测试方法在继电器触点性能测试中也有着重要的应用。
传统的继电器触点性能测试方法包括电阻测量以及电压和电流测量，但这些方法都无法全面地评估触点的性能。
而红外热成像测试方法可以通过检测触点表面的温度分布，来评估触点的性能，从而有效地避免了触点故障的发生。
尽管红外热成像测试方法具有许多优势，但是它也存在一些不足。
比如在环境温度变化较大时，红外热成像测试方法的精度可能会受到影响。
此外，红外热成像测试方法还需要较高的设备成本和专业操作技能，这也限制了它在一些领域的应用。
总的来说，红外热成像测试方法是一种非常有前景的测试方法，随着科技的发展和成本的降低，它有望在更多的领域得到应用。
篇2 目录1.红外热成像测试方法的背景和现状2.红外热成像测试方法的原理和应用3.红外热成像测试方法的优势和局限性4.基于红外热成像的继电器触点性能测试系统及方法5.未来发展趋势和展望篇2正文红外热成像测试方法是一种基于红外热成像技术的测试方法，可以用于检测物体表面的温度分布状况。

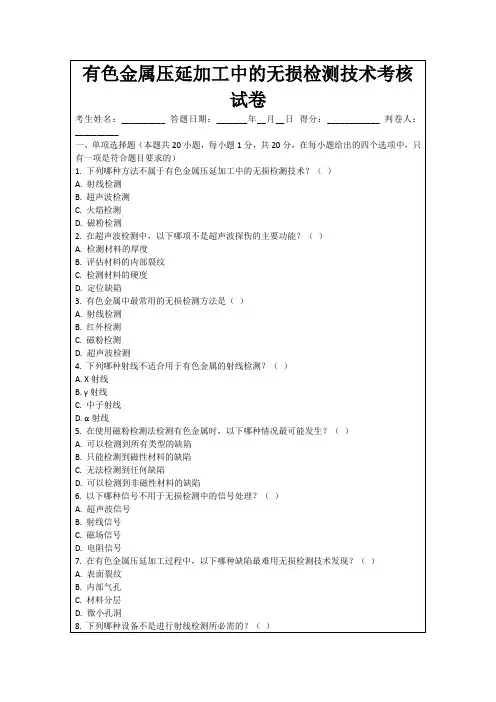

有色金属压延加工中的无损检测技术考核试卷
