土木工程毕业结构设计计算书

土木工程毕业结构设计计算书

摘要m,建设地点在贵阳市,抗毕业设计题目为贵阳市中学教学楼结构设计,建筑面积55172震设防烈度为6度;上部结构采用钢筋混凝土框架结构,框架抗震等级为三级;基础采用柱下独立基础。

毕业设计包括建筑设计、结构设计两部分。

结构设计是重点。

结构设计内容包括:构件截面尺寸的确定、竖向和水平荷载计算、框架内力及侧移计算、内力组合、框架梁柱截面配筋以及楼板、楼梯和基础设计。

严格按有关结构设计规范或规程进行结构设计,并且考虑了抗震计算和有关构造要求。

在计算方法上,水平地震作用采用“底部剪力法”,风荷载和水平地震作用下框架内力计算采用D值法,竖向荷载作用下框架内力计算采用分层法。

结构设计算重点是手算,并利用PKPM软件包中Satwe软件检验手算结果。

关键词:教学楼、混凝土、框架结构、内力计算、配筋前言毕业设计是土木工程专业本科教学计划的最后一个重要环节,是对学生综合素质与工程实践能力的一次检验;毕业设计能培养学生综合应用所学的基础课、专业基础课、专业课和相应技能,更能提高学生的综合素质和分析处理工程问题的能力。

m,建筑地点在贵阳市,抗震设防毕业设计为四层教学楼,建筑面积达 55172烈度为6度,上部结构为框架结构,基础为预应力桩。

本题目建筑结构绘图不算很复杂,但结构计算上也有一些难点。

本毕业设计主要分为建筑设计、上部结构设计、下部结构设计、楼板结构设计、楼梯结构设计和分析与总结六大章。

第一章主要是建筑方案与建筑施工图设计说明,第二章是设计的重点,主要是结构方案选型、框架截面尺寸初选、荷载计算、侧移验算、内力分析和组合、框架梁柱配筋计算。

第三、四、五章主要是地基,楼板,楼梯的方案选型、尺寸初选和配筋计算。

第六章主要是电算与手算的分析比较。

1 建筑设计1.1设计资料1.1.1工程概况拟在贵阳市新中学教学楼,总建筑面积为5517 m2。

此教学楼为四层现浇钢筋混凝土框架结构,建筑高度为16.8m。

1.1.2设计原始资料1)地段平面:L形,东西长69.6m,长边南北宽25.8m,短边南北宽18m。

土木工程毕业设计(结构计算书)

土木工程毕业设计(结构计算书)

第一章建筑设计1设计任务1.1 设计原始资料1.1.1工程概况某市拟兴建7层住宅楼,建筑面积5106.26m2,设计使用年限为50年,拟建办公楼所在地土为Ⅱ类土,地面粗糙度为B类。

1.1.2 自然条件地质条件:杂填土:γ1=16KN/m3、粘土:γ2=27.2KN/m3;水文资料:最高地下水位距地面为2.5m,最低地下水位距地面5m;气象资料:常年风向:东北;抗震设防:7度;抗震等级:三级;务及要求屋面活荷载:2KN/m楼面活荷载:2KN/m基本雪压:0.35KN/m地基基础安全等级为:乙级。

1.2 建筑设计任务及要求建筑层数:七层建筑面积:4000-5000平方米。

结构形式:现浇钢筋砼框架结构、钢筋砼条形基础。

使用要求:两室两厅 70~100 m2/套(顶层复式)两室两厅 100~120 m2/套(顶层复式)三室两厅 120~150 m2/套(顶层复式)1.3 结构设计任务及要求要求该结构为横向框架承重和现浇式肋型楼盖,钢筋混凝土结构。

第2章建筑设计总说明2.1 平面设计2.1.1 平面布置平面布置按照业主的使用要求,在每一单元布置一个宽度为2.4m的楼梯,每种户型设卫生间、厨房、客厅、卧室,具体的布置可见平面图。

2.1.2 柱网布置柱网布置按布置灵活的原则,具体可见结构平面图。

2.2 剖面设计2.2.1 房间各部分高度净高和层高:房间净高为2.9m,层高为3.0m。

室内外高差:室内外高差为450mm.。

窗平台离楼板1000mm。

窗,门尺寸布置见门窗表(建筑图中)2.2.2 屋面构造说明屋面为平屋面,自上而下分别为:20mm水泥砂浆找平层120~140mm水泥蛭石保温层100mm钢筋混凝土。

15mm厚纸筋抹灰2.2.3 楼面构造说明20mm水泥砂浆100mm钢筋混凝土板15mm厚纸筋抹灰2.3 墙体构造设计外墙:370mm厚粘土空心砖,两侧墙面均为20mm抹灰。

内墙:240mm厚粘土空心砖,两侧均为20mm厚抹灰。

土木工程毕业设计计算书完整版(带图、表)

土木工程毕业设计计算书完整版(带图、表)

摘要本设计为汇锦集团写字楼(B座)设计,设计层数为7层,结构形式选用多层混凝土框架结构,建筑总面积5987.522m。

钢筋混凝土多层框架结构作为一种常用的结构形式, 具有传力明确、结构布置灵活、抗震性和整体性好的优点, 目前已被广泛地应用于各类多层的工业与民用建筑中。

建筑设计部分包括平面设计、立面设计、剖面设计,楼梯设计,屋面设计及建筑构造。

本设计为商务写字楼设计,一层除设门厅、办公室外,还设有消防控制室、打印室、配电室、电话总机房等功能房间;二层以上多为办公室、配有资料室、茶水休息间、一般会议室及功能会议室,每层设有两部双跑普通楼梯、两部消防电梯等,并要满足防火要求。

屋面为上人屋面。

结构计算部分包括横向水平地震作用下的框架设计和基础设计。

在确定框架布局之后,先进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期,进而按底部剪力法计算水平地震荷载作用下大小,进而求出在水平荷载作用下的结构弯矩、剪力、轴力。

接着计算竖向恒载及活荷载作用下的结构内力,找出最不利的一组或几组内力组合,内力的组合可以使用excel、力学计算器软件计算。

选取最安全的结果计算配筋并绘图。

梁的配筋尽量一致,柱的配筋尽量一致。

结合本设计结构的实际特点,基础选用桩基础,楼梯则采用板式楼梯。

通过本积极、独立的完成本次毕业设计使我能系统地总结,综合地运用所学的理论知识和专业知识来解决实际的工程设计问题,并能进一步加强我的建筑设计和结构设计的能力,是为今后的实际工作做出的必要的准备。

关键词:商务写字楼;钢筋混凝土;框架结构;抗震设计ABSTRACTThis design is the Huijin Group’s Office Building ,it is 7-floor. The total architectural area is about 6000 square meters and the structure of this building is steel reinforced concrete frame structure.Multi-storey reinforced concrete frame structure is a common structure form, has definite force transmission structure, flexible layout, seismic resistance and good integrity advantages, industrial and civil construction has been widely used in various layers of.During the architectural design stage, the plane design, vertical plane design, the cross-section design, the stair design, the roof design and architect structure are made. his design is business office design, a layer except set Hall, and Office outside, also has fire control room, and print room, and distribution room, and phone switchboard room, features Room; II layer above more is Office, and enjoy has library, and tea rest between, and General room and the features room, each layer has two Department double run General stairs, and two Department fire elevator,, and to meet fire requirements. Roofing is can touch the roof.The structural calculation and design part includes the calculation and design of one floor concrete plate namely beam and column, one staircase and foundation. When the direction of the frames is determined, firstly the weight of each floor is calculated. Then the vibrate cycle is calculated by utilizing the peak- displacement method, then the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal bending moment, shearing force and axial force in the structure under the horizontal loads can be easily calculated. After thedetermination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software,Mechanical calculator, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The steel design of beams and columns are adjusted to be the same as soon as possible. According to the structural characteristic of this building, the strip foundation is used because of its good integrity. The stair case adopts concrete plate stair case.Through the active, independent completion of the graduation design, so that I can systematically summarized, design to solve the problem of the practical application of the theory of knowledge and expertise in engineering comprehensively, and to further strengthen the capacity building design and structure design of mine, was made for practical work in the future the necessary preparations.KEY WORDS:Commercial Office;reinforced concrete structure;frame structure目录前言 (1)第1节建筑设计总说明 (2)1.1 工程概况 (2)1.2设计依据 (2)1.3 模型初设 (3)1.4 门窗设计 (4)1.5 装饰做法 (5)1.5.1屋面做法 (5)1.5.2 楼面做法 (5)1.5.3 墙面装饰 (6)第2节结构设计 (7)2.1 设计条件 (7)2.2 设计依据 (7)2.3 结构选型 (7)2.4 承重方案 (8)2.5 施工方法 (9)2.6 结构布置 (10)第3节荷载计算 (12)3.1 荷载标准值 (12)3.1.1 屋面荷载 (12)3.1.2 楼面荷载 (13)3.1.3 墙荷载 (14)3.1.4 梁柱自重 (15)3.1.5门窗自重 (15)3.2 面积计算 (15)3.2.1上人屋顶 (15)3.2.2 三至七层 (16)3.2.3 二层 (17)3.2.4 一层 (18)3.3 重力荷载代表值确定 (19)3.3.1 顶层 (19)3.3.2 三至六层 (20)3.3.3 二层 (20)3.3.4 一层 (20)3.3.5 重力荷载代表值示意图 (21)3.4梁、柱的线刚度 (21)3.4.1 梁的线刚度 (21)3.4.2 柱线刚度 (22)第4节 框架自振周期及位移计算 (26)4.1 横向框架顶点位移 (26)4.1.1 位移计算 (26)4.1.2风荷载计算 (28)4.2 水平地震作用下框架柱剪力和弯矩计算 (28)4.2.2 柱端弯矩c M 计算 (30)4.2.3 梁端弯矩b M 、剪力b V 、柱轴力N 计算 (32)第5节 框架在竖向荷载作用下的内力分析 (36)5.1 计算方法 (36)5.2 荷载传递路线示意图 (36)5.3 竖向荷载标准值计算 (37)5.4 次梁荷载计算 (38)5.4.1 受均布荷载作用 (39)4.4.2 受均布荷载和集中力作用 (40)5.5 主梁计算 (42)5.5.1 屋面主梁 (42)5.5.2 楼面主梁(二至六层) (43)5.5.3 楼面主梁(一层) (43)第6节梁固端弯矩计算 (48)6.1 固端弯矩计算规则 (48)6.2 弯矩分配系数 (49)6.3 恒载产生弯矩分配与传递 (50)第7节内力组合 (58)7.1 梁端剪力 (58)7.2 柱端轴力 (59)7.3 内力组合 (60)7.3.1 弯矩调幅 (60)第8节截面设计 (80)8.1 框架梁截面设计 (80)8.1.1 支座处正截面承载力计算 (81)8.1.2 梁跨中的正截面承载力计算 (82)8.1.3 梁斜截面受压承载力计算 (83)8.2 框架柱截面设计 (95)8.2.1轴压比验算 (95)8.2.2 正截面承载力计算 (97)第9节楼梯设计计算 (115)9.1 楼梯结构布置 (115)9.2 楼梯板设计 (115)9.3 平台板设计 (116)9.4 平台梁设计 (117)第10节桩基础设计 (119)10.1 设计依据 (119)10.2 计算信息 (119)10.2.1 几何参数 (120)1 0.2.2 材料信息 (120)10.2.3 计算信息 (120)10.3 计算参数 (120)10.4 内力计算 (121)10.5 承台的冲切验算 (122)10.5.1 柱对承台的冲切验算 (122)10.5.2 角桩对承台的冲切验算 (122)10.5.3 承台斜截面受剪验算 (123)10.7 其他验算 (126)附录 (127)1 总信息 (127)2 周期、地震力与振型输出文件 (131)3 结构位移 (135)小结 (149)致谢 (150)参考文献 (151)前言毕业设计是一个总结性的教学环节,是学生全面系统地融汇所学理论知识和专业技能并运用于解决实际问题的过程。

土木工程毕业设计最终模板(计算书)

土木工程毕业设计最终模板(计算书)

前 言本毕业设计说明书是本科高等学校土木工程专业本科生毕业设计的说明书,本说明书全部内容共分十四章,这十四章里包含了荷载汇集、水平作用下框架内力分析、竖向作用下框架内力分析、以及框架中各个结构构件的设计等,这些内容容纳了本科生毕业设计要求的全部内容,其中的计算方法都来自于本科四年所学知识,可以说是大学四年所学知识的一个很好的复习总结 同时也是培养能力的过程。

本毕业设计说明书根据任务书要求以及最新相关规范编写,内容全面、明确,既给出了各类问题解决方法的指导思想,又给出了具体的解决方案,并且明确地给出了各类公式及符号的意义和必要的说明。

本说明书概念清晰、语言流畅,每章都有大量的计算表格,并且对重点说明部分配置图解。

应该说本说明书很好地完成了本次毕业设计的任务要求、达到了本次毕业设计的预定目标。

第一章方案论述建筑方案论述设计依据依据土木工程专业 届毕业设计任务书。

遵照国家规定的现行相关设计规范。

设计内容、建筑面积、标高( )本次设计的题目为“彩虹中学教学楼”。

该工程位于沈阳市,为永久性建筑,建筑设计使用年限 年,防火等级二级。

( )本建筑结构为五层,层高均为 。

建筑面积: ,占地面积: 。

( )室内外高差 ,室外地面标高为 。

房间构成和布置( )房间构成本工程为一所中学教学楼,根据教学楼的功能要求,此次设计该教学楼共包括 个普通教室, 个 人合班教室, 个教师办公室,计算机室,语音室,物理实验室、电话总机室各 个, 个会议室,资料室,教师休息室,学生会办公室等配套房间若干个,以及配套的卫生间若干个。

( )房间布局充分考虑教学楼各种房间在功能和面积等方面的不同,尽量做到功能分区清晰,各功能分区之间联系紧密,以及结构布置合理等,在设计中主要注意了以下几点:①教室(包括普通教室和合班教室)布置在教学楼的阳面。

②语音教室以及录音室等需要安静环境的教室布置在教学楼相对较为偏僻的地方。

③充分考虑实验室办公室,实验准备室和实验室的紧密联系,各类实验室都设置了配套的教师办公室,实验准备室以及实验储藏室。

土木工程毕业设计计算书

土木工程毕业设计计算书

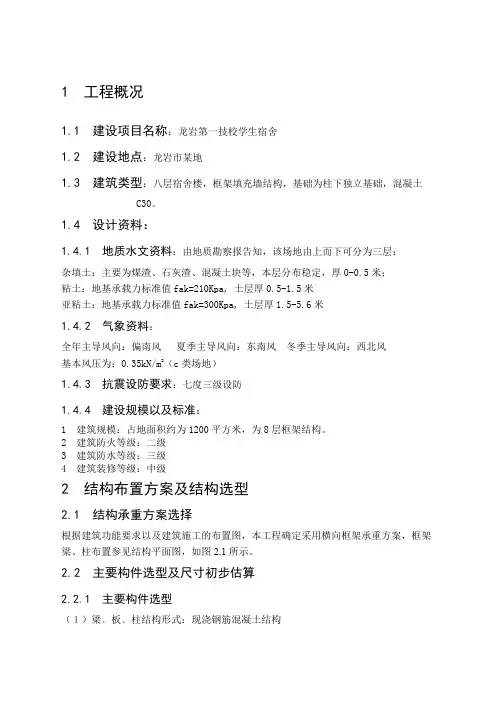

1 工程概况1.1 建设项目名称:龙岩第一技校学生宿舍1.2 建设地点:龙岩市某地1.3 建筑类型:八层宿舍楼,框架填充墙结构,基础为柱下独立基础,混凝土C30。

1.4 设计资料:1.4.1 地质水文资料:由地质勘察报告知,该场地由上而下可分为三层:杂填土:主要为煤渣、石灰渣、混凝土块等,本层分布稳定,厚0-0.5米;粘土:地基承载力标准值fak=210Kpa, 土层厚0.5-1.5米亚粘土:地基承载力标准值fak=300Kpa, 土层厚1.5-5.6米1.4.2 气象资料:全年主导风向:偏南风夏季主导风向:东南风冬季主导风向:西北风基本风压为:0.35kN/m2(c类场地)1.4.3 抗震设防要求:七度三级设防1.4.4 建设规模以及标准:1 建筑规模:占地面积约为1200平方米,为8层框架结构。

2建筑防火等级:二级3建筑防水等级:三级4 建筑装修等级:中级2 结构布置方案及结构选型2.1 结构承重方案选择根据建筑功能要求以及建筑施工的布置图,本工程确定采用横向框架承重方案,框架梁、柱布置参见结构平面图,如图2.1所示。

2.2 主要构件选型及尺寸初步估算2.2.1 主要构件选型(1)梁﹑板﹑柱结构形式:现浇钢筋混凝土结构图2.1 结构平面布置图(2)墙体采用:粉煤灰轻质砌块(3)墙体厚度:外墙:250mm,内墙:200mm(4)基础采用:柱下独立基础2.2.2 梁﹑柱截面尺寸估算(1)横向框架梁:中跨梁(BC跨):因为梁的跨度为7500mm,则.取L=7500mm h=(1/8~1/12)L=937.5mm~625mm 取h=750mm.47.97507250>==hln==hb)31~21(375mm~250mm 取b=400mm 满足b>200mm且b 750/2=375mm故主要框架梁初选截面尺寸为:b×h=400mm×750mm同理,边跨梁(AB、CD跨)可取:b×h=300mm×500mm(2)其他梁:连系梁:取L=7800mm h=(1/12~1/18)L=650mm~433mm 取h=600mm==hb)31~21(300mm~200mm 取b=300mm故连系梁初选截面尺寸为:b×h=300mm×600mm由于跨度一样,为了方便起见,纵向次梁截面尺寸也初选为:b×h=300mm×600mm横向次梁:跨度L=6300mm h=(1/12~1/18)L=525mm~350mm 取h=450mm==h b )31~21(225mm~150mm 取b=250mm 故横向次梁初选截面尺寸为:b ×h=250mm ×450mm (3)框架柱:)201~151()201~151(==H h ×3000=374.7mm~281mm b=(1~2/3)h 取b=h① 按轴力估算: A 、D 列柱: No=8×2×3.9×3.15 m 2×14KN/m 2=2752KN B 、C 列柱: No=8×2×3.9×6.8 m 2×14KN/m 2=6027KN ② 按轴压比验算:此建筑抗震等级为三级,μ=0.9 选C30型混凝土 c f =14.3 N /㎡ N=1.2No B 、C 列柱:mm mm mm f N A c 7497495619583.149.010*******.12⨯==⨯⨯⨯=≥μ (2.1)A ﹑D 列柱:mm mm mm f N A c 5065062565973.149.0100027522.12⨯==⨯⨯⨯=≥μ (2.2)故初选柱截面尺寸为: B 、C 列柱: b ×h=750mm ×750mm A ﹑D 列柱: b ×h=600mm ×600mm2.3 确定结构计算简图2.3.1 三个假设:①平面结构假定:认为每一方向的水平力只由该方向的抗侧力结构承担,垂直于该方向的抗侧力结构不受力;②楼板在自身平面内在水平荷载作用下,框架之间不产生相对位移; ③不考虑水平荷载作用下的扭转作用。

土木工程毕业设计论文教学楼毕业设计计算书

土木工程毕业设计论文教学楼毕业设计计算书

前言毕业设计是土木工程专业学生加强动手能力培养的重要的环节,是联系课堂所学理论知识和工作中处理问题的强劲纽带。

本设计是某中学教学楼设计,包括建筑设计和结构设计两个部分。

以结构设计为主线,即以结构选型与布置、选取计算模型与结构内力分析、构件设计与构造、施工图绘制为主线,将所学的结构力学、混凝土结构、地基与基础等各学科的知识有机的联系起来。

设计内容包括(建筑设计部分)平面设计立面设计、剖面设计、及相应的构件设计,(结构设计部分)计算模型的选取、荷载计算、内力分析、构件设计、施工图设计等。

本设计从毕业设计的任务出发,从每个设计细节,都严格遵循设计规范的要求。

建筑设计,主要以中小学设计规范为标准,阐明教学楼设计的各个细节,如:教室、卫生间的布置等。

结构设计主要从受力计算和构造措施两个方面进行构件的相应设计,受力分析计算,从计算图的选取,内力分析,以及配筋施工图绘制,每一个细节做了详尽的叙述。

本设计从题目的初选到设计终稿的选定历经半年时间,在设计的过程中得到了院领导的大力支持和关心,特别是辅导老师万琳辉老师的悉心指导,在此谨向他们表示衷心的感谢。

由于设计者的水平有限,设计中难免出现疏漏和错误之处,恳请答辩老师及其他参阅者批评指正。

第一章准备工作1.1 课题来源1.1.1 设计背景课题来源中华建筑是世界上历史与文明最悠久的民族之一,曾经创造了灿烂辉煌的东方文化,为人类进步和文明的发展作出过重要贡献。

除了众所周知的农业、医学、罗盘、造纸、火药、活字版印刷等方面的突出成就,还初建了一个具有中国独特风格的完整建筑体系。

这一体系的形成与发展,与中华文明的形成与发展基本同步。

就其历史时期延续之长、地域范围分布之广、数量规模营造之巨,以及其建筑类型、结构、外观与构造变化之众,都是世界其他民族文化所难以齿及的。

依我国古代文史载述与当今考古发掘资料表明,至迟在七千年前的新石器时代中期,生活在中华大地上的我国先民已经营造从穴居到干阑建筑以及地面房屋等多种类型的建筑了。

土木工程毕业设计多层住宅楼计算书

土木工程毕业设计多层住宅楼计算书

土木工程毕业设计多层住宅楼计算书一、工程概况本多层住宅楼位于具体地点,总建筑面积为X平方米,地上层数为X层,建筑高度为X米。

结构形式为砖混结构,基础采用条形基础。

二、设计依据1、《建筑结构荷载规范》(GB 50009-2012)2、《混凝土结构设计规范》(GB 50010-2010)3、《砌体结构设计规范》(GB 50003-2011)4、《建筑抗震设计规范》(GB 50011-2010)5、相关的建筑设计图纸和地质勘察报告三、荷载计算1、恒载计算屋面恒载:防水层、保温层、找平层、结构层等自重,共计XkN/m²。

楼面恒载:面层、结合层、楼板自重等,标准层楼面恒载为XkN/m²。

墙体恒载:根据不同墙体材料和厚度计算,外墙为XkN/m,内墙为XkN/m。

2、活载计算屋面活载:按规范取值为XkN/m²。

楼面活载:卧室、客厅为XkN/m²,厨房、卫生间为XkN/m²,楼梯为XkN/m²。

四、结构布置1、墙体布置外墙厚度为Xmm,内墙厚度为Xmm。

墙体在平面内均匀布置,以保证结构的整体性和稳定性。

2、梁、柱布置梁的截面尺寸根据跨度和荷载大小确定,主梁截面尺寸为Xmm×Xmm,次梁截面尺寸为Xmm×Xmm。

柱的截面尺寸根据轴压比和层高确定,底层柱截面尺寸为Xmm×Xmm,标准层柱截面尺寸为Xmm×Xmm。

五、内力计算1、竖向荷载作用下的内力计算采用分层法计算框架在竖向荷载作用下的内力。

首先将框架分层,然后计算各层梁、柱的线刚度,再计算各层柱的分配系数,最后计算各层梁、柱的内力。

2、水平荷载作用下的内力计算采用 D 值法计算框架在水平荷载作用下的内力。

先计算框架的抗侧刚度,然后计算各层柱的剪力,最后计算各层梁、柱的弯矩和剪力。

六、构件设计1、板的设计根据板的跨度和荷载大小,确定板的厚度为Xmm。

按单向板或双向板进行内力计算,配置受力钢筋和分布钢筋。

土木工程住宅楼毕业设计计算书

土木工程住宅楼毕业设计计算书

土木工程住宅楼毕业设计计算书一、工程概况本毕业设计为某住宅小区的一栋住宅楼设计。

该住宅楼地上层数为具体层数层,地下层数为具体层数层,建筑总高度为具体高度米。

结构形式采用钢筋混凝土框架结构,基础类型为具体基础类型。

二、设计依据1、相关规范和标准,如《建筑结构荷载规范》(GB 50009-2012)、《混凝土结构设计规范》(GB 50010-2010)等。

2、地质勘察报告,提供了地基承载力特征值等重要参数。

3、建筑设计方案,包括建筑平面图、立面图和剖面图等。

三、荷载计算1、恒载计算屋面恒载:考虑防水层、保温层、找平层等的重量。

楼面恒载:包括楼板自重、地面装饰层等。

墙体恒载:根据墙体材料和厚度计算。

2、活载计算按照规范取值,如客厅、卧室、阳台等的活载标准值。

3、风荷载计算根据建筑所在地区的基本风压、地面粗糙度等参数计算风荷载标准值。

4、地震作用计算依据抗震设防烈度、设计基本地震加速度等确定地震分组,计算水平地震影响系数。

四、结构内力计算1、框架梁柱的线刚度计算考虑混凝土强度等级、截面尺寸等因素。

2、竖向荷载作用下的内力计算采用分层法或弯矩二次分配法。

3、水平荷载作用下的内力计算运用 D 值法计算框架的抗侧移刚度,进而求出在风荷载和地震作用下的内力。

五、梁柱截面设计1、框架梁截面设计正截面受弯承载力计算,确定纵筋面积。

斜截面受剪承载力计算,配置箍筋。

2、框架柱截面设计根据轴压比要求初步确定柱截面尺寸。

进行正截面受压承载力计算和斜截面受剪承载力计算。

六、楼板设计1、楼板类型及尺寸确定选择合适的楼板类型,如单向板或双向板。

2、荷载计算计算楼板上的恒载和活载。

3、内力计算采用弹性理论或塑性理论计算内力。

4、配筋计算根据内力计算结果进行配筋。

七、楼梯设计1、楼梯类型选择确定采用板式楼梯或梁式楼梯。

2、尺寸确定计算楼梯的踏步尺寸、梯段宽度、平台宽度等。

3、荷载计算考虑楼梯自重、人群荷载等。

4、内力计算计算梯段板和平台板的内力。

土木工程本科毕业设计计算书

土木工程本科毕业设计计算书

土木工程本科毕业设计计算书Revised on November 25, 2020河北科技师范学院本科毕业设计****快捷酒店设计院(系、部)名称:城市建设学院专业名称:土木工程学生姓名: ***学生学号: *********指导教师:2012年 5月 22日河北科技师范学院教务处制学术声明本人呈交的学位论文,是在导师的指导下,独立进行研究工作所取得的成果,所有数据、图片资料真实可靠。

尽我所知,除文中已经注明引用的内容外,本学位论文的研究成果不包含他人享有着作权的内容。

对本论文所涉及的研究工作做出贡献的其他个人和集体,均已在文中以明确的方式标明。

本学位论文的知识产权归属于河北科技师范学院。

本人签名:日期:指导教师签名:日期:摘要本设计分为两部分:第一部分是建筑设计,包括该宾馆所处位置的总平面设计,建筑的平面设计、立面设计、剖面设计。

第二部分为结构设计,结合秦皇岛当地情况,查找《建筑荷载规范》、《建筑抗震设计规范》等相关规范,确定设计的荷载及抗震等级等初步资料。

然后根据规范及经验,初步确定梁、柱、板的截面尺寸,确定计算简图。

然后计算各层重力荷载标准值和代表值。

接着计算梁柱的相对线刚度和侧移刚度,利用顶点位移法求出自震周期,并且对风荷载进行了计算和统计,分别进行了风荷载和地震荷载作用下结构的水平位移验算。

进而按底部剪力法计算水平地震荷载作用的大小和风荷载作用的大小,进而求出在水平荷载作用下的结构内力(弯矩、剪力、轴力)。

接着计算竖向荷载(恒载及活载)作用下的结构内力。

找出最不利的一组或几组内力组合。

选取最安全的结果计算配筋、验算截面并绘图。

此外还进行了结构方案中的基础设计,完成了基础的配筋计算及施工图绘制。

关键词:建筑设计;结构设计;框架结构;酒店AbstractThis design is divided into two parts: the first is the architectural design, including the hotel where the total plane design, architecture of graphic design elevation design profile design. The second part is the structure design, combining qinhuangdao local conditions, load code for seismic design of building construction norms related standard, to determine the design load and the seismic grade the preliminary material and then according to standards and experience determined primarily, the section size of beam column board, sure calculation diagram and then calculate the gravity load and representatives of the standard of value and the relative line stiffness calculation beam-column and lateral calculated according to the level of the bottom shear size of the earthquake load and wind load size, and then calculate the level of load in the structure of internal forces (bending moment, shear, axial force). Then calculate vertical load (dead load and live load) structure under the action of internal forces. Identify the most unfavorable internal force of a group or several groups of combinations. Select the most secure on the results of reinforcement checking section and graphics. In addition, the structure of the program for the interior design of the foundation. Complete the foundation reinforcement of calculation and construction drawings.Keywords: Architectural design; structure design; frame structure; hotel目录摘要 (Ⅰ)目录 (Ⅱ)图纸目录 (78)1 建筑设计本设计题目为秦皇岛继海快捷酒店设计,坐落于秦皇岛市开发区祁连山中道与长江西道交叉口,结构形式为全现浇整体式钢筋混凝土框架结构。

土木工程毕业设计计算书

土木工程毕业设计计算书

目录一、前言----------------------------------1二、内容摘要------------------------------2三、设计总说明----------------------------131.建筑设计说明------------------------------132.结构设计说明------------------------------15四、设计计算书--------------------------------1.工程总体概述---------------------------------2.结构平面布置图-------------------------------------3.荷载统计------------------------------------------4.框架结构内力计算---------------------------------5.内力组合---------------------------------------6.截面设计及配筋设计-----------------------------7.板的设计-------------------------------------8.基础设计-------------------------------------9.楼梯设计-------------------------------------五、参考文献-------------------------------------六、致谢辞---------------------------------------一.前言毕业设计是大学本科教育培养目标实现的重要阶段,是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。

本组毕业设计题目为《**市某集团办公楼框架结构设计》。

土木工程施工毕业设计计算书

土木工程施工毕业设计计算书

毕业设计(论文)XXXXXXXXX施工组织设计学院(系): 土建学院专业班级:土木工程XXXX班学生姓名: XXXXXXX 指导教师: XXXXXX 教授摘要 (1)Abstract (2)1 绪论 (3)1.1 研究目的及意义 (3)1.2 课题研究内容 (5)2 施工组织设计编制说明 (6)2。

1 编制依据 (6)2.2 编制原则 (7)2。

3 编制内容 (7)3 工程概况及施工特点 (8)3。

1 工程简介 (8)3.3 现场条件 (9)4 施工总平面布置 (10)4.1 施工布置原则 (10)4。

2 土建工程施工布置 (10)4。

3 项目经理部组织 (11)4。

4 项目管理机构 (11)4。

5 现场项目经理部主要岗位职责 (11)4.6 临时设施、施工用地计划 (14)4。

7 施工用电计划 (15)4.8 施工用水计划 (15)4.9 施工现场排水安排 (15)5 施工准备及实施目标 (15)5.1 现场准备 (15)5。

2 施工平面准备: (15)5.3 技术准备 (16)5。

4 物资设备准备 (16)5.5 劳动力组织准备 (16)6 施工布署及拟投入的物资和机械设备 (17)6。

1 施工总体设想及施工部署 (17)6。

2 拟投入的主要物资和施工机械设备情况及进场计划 (18)7 土建工程主要施工技术方案 (22)7。

1 工程测量 (22)7.2基础施工 (24)7。

3主体工程施工 (28)7。

4 装饰工程 (38)7。

5脚手架工程 (46)8 确保工程质量的保证措施 (48)8。

1质量控制目标 (48)8.2质量控制实施办法 (48)8.3 质量保证措施: (48)9 确保安全施工的技术措施 (51)9.1安全生产 (51)9.2防火措施 (53)10 工期计划及工期保证措施 (54)10。

1 工期安排原则 (54)10.2 工期目标 (54)10。

3 进度计划 (54)10.4 工期保证措施 (54)10.5 施工进度管理制度 (56)11 确保文明施工和环境保护的技术组织措施 (58)11.1 文明施工 (58)11。

土木工程专业毕业设计计算书

土木工程专业毕业设计计算书

一部分建筑设计1 设计要点1.1 建筑平面设计(1)依据建筑功能的要求,确定柱网的尺寸,然后,再逐一定出各房间的开间和进深;(2)根据交通、防火与疏散的要求,确定楼梯间的位置和尺寸;(3)确定墙体所用的材料和厚度,以及门窗的型号与尺寸;1.2 建筑立面设计(1)确定门窗的立面形式。

门窗的立面形式一定要与立面整体效果相协调;(2)与平面图对照,核对雨水管、雨篷等的位置及做法;(3)确定墙体立面装饰材料做法、色彩以及分格艺术处理的详细尺寸;1.3 建筑剖面设计(1)分析建筑物空间组合情况,确定其最合适的剖切位置。

一般要求剖到楼梯及有高低错落的部位;(2)进一步核实外墙窗台、过梁、圈梁、楼板等在外墙高度上的构造关系,确定选用哪种类型的窗台、过梁、圈梁、楼板及其形状和材料;(3)根据平面图计算确定的尺寸,核对楼梯的在高度方向上的梯段的尺寸,确定平台梁的尺寸。

2 建筑平面设计该青少年宫虽位于抗震设防烈度为6度的区域,但任务书要求按抗震设防烈度为7度进行设计,对抗震要求比较严,所以平面上力求简单、规则、对称,但用地面积有限,从而采用设缝的办法把整个建筑划分为建筑平面的Ⅰ、Ⅱ区,有利于自然采光和自然通风。

建筑物平面为南北朝向,建筑物主入口的朝向为南边。

Ⅰ、Ⅱ区都为框架结构,在框架结构的平面布置上,柱网是竖向承重构件的定位轴线在建筑平面上所形成的网格,是框架结构的脉络。

柱网布置既要满足建筑平面布置和使用功能的要求,又要使结构受力合理,构件种类少,施工方便。

柱网布置还应与建筑分隔墙布置互相协调,一般常将柱子设在纵横建筑墙交叉点上,以尽量减少柱网对建筑使用功能的影响。

框架结构常见的柱网布置方式有:外廊式、等跨式、对称不等跨式等。

本框架结构青少年宫楼采用外廊式柱网布置,也就是中间为活动室,两边走廊的跨度取为2.5m。

为了满足青少年宫的使用需要,房间的开间和进深采用多样的开间和进深尺寸。

本建筑物要满足7度设防区建筑物长宽比不允许超过6.0的要求。

土木工程毕业设计计算书7

土木工程毕业设计计算书7

第7章 楼梯设计本建筑层高3.9m ,踏步尺寸mm mm 300150⨯,采用C25混凝土。

平台板钢筋采用235HPB ,平台梁纵筋采用335HRB ,箍筋采用235HPB ,楼梯均布荷载标准值为2/5.2m kN q k =。

楼梯结构平面图如图7-1所示。

图7-1 楼梯结构平面图7.1 梯段板设计取板厚mm h 130=,约为板斜长的1。

板的倾斜角为α。

5.0300150tan ==α,则894.0cos =α。

取1m 宽板带进行配筋计算。

7.1.1 荷载计算恒荷载标准值水磨石面层 ()m kN /975.03.0/65.015.03.0=⨯+ 三角形踏步 m kN /875.13.0/2515.03.05.0=⨯⨯⨯ 混凝土斜板 m kN /635.3894.0/2513.0=⨯ 板底抹灰 m kN /38.0894.0/1702..0=⨯ 合计 m kN /865.6恒荷载设计值 m kN g /238.8865.62.1=⨯= 活荷载设计值 m kN q /5.35.24.1=⨯= 合计 m kN q g p /738.11=+=7.1.2 截面设计板的水平计算跨度为m l n 81.3=。

弯矩设计值为:m kN pl M n ⋅=⨯⨯==039.1781.3738.1110110122 板的有效高度:mm h 110201300=-=118.011010009.110.110039.1726201=⨯⨯⨯⨯==bh f Mc s αα 35.0126.0211=<=--=b s ξαξ()937.02115.0=-+=s s αγ2602.787110937.021010039.17mm h f MA s y s =⨯⨯⨯==γ 取100@10φ,2785mm A s =分布钢筋每级200@8φ。

7.2 平台板设计设平台板厚mm h 80=,取m 1宽板带进行计算。

7.2.1 荷载计算恒荷载标准值水磨石面层 m kN /65.0 mm 80厚混凝土板 m kN /22508.0=⨯ 板底抹灰 m kN /34.01702.0=⨯ 合计 m kN /99.2 恒荷载设计值 m kN g /588.399.22.1=⨯= 活荷载设计值 m kN q /5.35.24.1=⨯= 合计 m kN q g p /088.7=+=7.2.2 截面设计平台板的计算跨度为m l 115.20=。

土木工程结构计算书-毕业设计

土木工程结构计算书-毕业设计

结构计算书1 设计资料(1)工程名称:佳来宾馆设计。

(2) 结构形式:现浇钢筋混凝土框架结构,柱网尺寸为7.8m ×6.3m 。

(3) 工程概况:建筑层数5层(裙房3层),首层3.6m ,其它层3m 。

室内外高差450mm ,女儿墙高1200mm ,建筑高度18.6m ,建筑面积3342.8m 2。

(4)气象条件:地区基本雪压 200.5kN /m S =,基本风压200.55kN /m W =。

冬季室外平均最低气温-26℃,全年主导风向为东南风。

(5) 抗震设防烈度:七度设防。

建筑场地类别为Ⅱ类。

(6) 材料选用:钢筋:梁、柱中的纵向钢筋采用HRB335,板中钢筋和箍筋采用HPB235;基础中除分布钢筋和箍筋采用HPB235外,其余钢筋采用HRB335。

混凝土: C25,(2211.9N /m m , 1.27N /m m c t f f ==)C30,(2214.3N /m m , 1.43N /m m c t f f ==)墙体:采用加气混凝土砌块,重度γ=5.5 kN/m 3 ; 木门:实木门,防火门。

γ=0.2kN/m 3 窗:铝合金窗,γ=0.35 kN/m 3 ;(7) 墙体厚度:医务室和卫生间的隔墙厚120mm ,其余墙厚为240mm 。

2 梁、柱截面尺寸估算2.1 梁截面尺寸估算框架梁截面高度11(~)1612h l =,截面宽度11(~)32b h =,本结构中取:主梁: b=250mm h=600mm 次梁: b=200mm h=500mm2.2 柱截面尺寸估算框架柱的截面尺寸11~1218c i b H ⎛⎫=⎪⎝⎭,()12c c h b = ,i H 为第i 层层高。

本结构中首层高为3.6m ,故c b =(200~300)mm 。

框架柱截面尺寸还应根据公式[]c cNA f μ≥N 估算。

式中:()1.1~1.2v N N =,v N =负荷面积×(12~14) kN/ m 2×层数,[]μN 为轴压比,可根据规范查出。

土木工程毕业设计计算书(全)

土木工程毕业设计计算书(全)

一.工程概况1.建设项目名称:**学校*#教学楼本工程建筑功能为公共建筑,为五层全现浇钢筋混凝土框架结构,建筑面积,建筑总高度21.90m,室内设计标高±0.000,室内外高差450mm。

使用年限为50年;全楼设楼梯两部。

2.建筑地点:开封某地3.设计资料:1.3.1.地质条件:地下水位于地表下2.0m处,地表为填土,从上到下依次为:①填土,厚1m,Es=10MPa.②粉土,厚2m,Es=5.2MPa。

③粉质粘土,厚5.4m,Es=6.2 MPa。

④细砂,厚度大于6.0m,Es=12.2MPa。

1.3.2 气候条件:温度,最热月平均32℃,最冷月平均-6℃,极端最高温度39℃,极端最低温度-10℃;相对湿度,年平均34%;相对风向西北风,基本风压0.45KN/㎡(地面粗糙度属B类);雨雪条件,年降雨量670mm,最大积雪深度25mm,雪荷载0.3KN/㎡1.3.2抗震设防要求:7度四级设防,根据建筑抗震设计规范(GB5001-2001)提取参数进行抗震设计。

1.3.4. 墙体做法:内、外墙体材料为多孔混凝土砌块,外墙装修使用乳白色涂料仿石材外墙涂料,内墙装修喷涂乳胶漆,教室内地面房间采用水磨石地面,教室房间墙面主要采用石棉吸音板,门窗采用塑钢窗和装饰木门。

全楼设楼梯两部4.主要构件材料及尺寸估算1.4.1主要构件材料框架梁、板、柱采用现浇钢筋混凝土构件,墙体采用普通多孔砖砌块,混凝土强度:梁、板、柱均采用C30混凝土,钢筋使用HPB235,HRB 400二种钢筋。

1.4.2.主要构件的截面尺寸(1)框架梁:横向框架梁,最大跨度L=9.9m,h=(1/8~1/12)L=825mm~1238mm,取h=800mmb=(1/2~1/3)h=400mm~266mm,取b=300mm纵向框架梁,最大跨度L=6.6m,h=(1/8~1/12)L=550mm~825mm,取h=800mmb=(1/2~1/3)h=400mm~266mm,取b=300mm(2)框架柱:初定边柱尺寸550mm×650mm,中柱550mm×550mm,一至五层框架柱混凝土强度等C30。

土木工程毕业设计计算书

土木工程毕业设计计算书

土木工程毕业设计计算书土木工程毕业设计计算书引言:土木工程是一门综合性的学科,涉及到建筑、结构、材料、地基、水利等多个领域。

毕业设计计算书是土木工程学生进行毕业设计时必不可少的一部分,它是设计师将理论知识转化为实际工程的重要环节。

本文将介绍土木工程毕业设计计算书的一般结构和内容,并对其中的一些重要部分进行详细讨论。

一、设计任务分析在毕业设计计算书中,首先需要对设计任务进行详细的分析。

这包括了工程的背景、目标、范围、要求等方面的描述。

通过对设计任务的分析,设计师可以更好地理解工程的整体情况,为后续的计算和设计工作提供依据。

二、设计依据和标准设计依据和标准是毕业设计计算书中非常重要的一部分。

设计依据包括了相关的法规、规范、技术要求等,而设计标准则是指根据这些依据进行设计时需要满足的要求。

在设计依据和标准中,设计师需要详细列出相关的规范和标准,并解释其适用范围和要求。

这有助于确保设计的合法性和安全性。

三、结构计算结构计算是土木工程毕业设计计算书中最为重要的一部分。

它涉及到建筑物的承载力、稳定性、抗震性等方面的计算。

在结构计算中,设计师需要根据设计任务和设计依据,采用相应的理论和方法进行计算。

这包括了静力学、动力学、材料力学等方面的知识。

设计师需要对结构的各个部分进行详细的计算,并确保设计的合理性和安全性。

四、材料选择和计算材料选择和计算是毕业设计计算书中另一个重要的部分。

在土木工程中,材料的选择直接关系到工程的质量和寿命。

在材料选择和计算中,设计师需要考虑到材料的强度、耐久性、成本等因素,并根据设计任务和设计依据进行合理的选择。

同时,设计师还需要对所选材料的性能进行计算,确保其满足设计要求。

五、施工方案和安全措施施工方案和安全措施是土木工程毕业设计计算书中需要重点关注的内容。

在施工方案中,设计师需要详细描述工程的施工过程,包括施工方法、工序、工期等。

同时,设计师还需要提出相应的安全措施,确保施工过程中的安全性。

(word完整版)土木工程专业毕业设计完整计算书

(word完整版)土木工程专业毕业设计完整计算书

该工程为某大学实验楼,钢筋混凝土框架结构;建筑层数为8层,总建筑面积11305.82m2,宽度为39.95m,长度为60.56m ;底层层高4.2m ,其它层层高3.6m,室内外高差0.6m.该工程的梁、柱、板、楼梯、基础均采用现浇,因考虑抗震的要求,需要设置变形缝,宽度为130mm. 1。

1.1设计资料(1)气象条件该地区年平均气温为20 C 。

冻土深度25cm ,基本风压0.45kN/m2,基本雪压0。

4 kN/m2,以西北风为主导方向,年降水量1000mm 。

(2)地质条件该工程场区地势平坦,土层分布比较规律。

地基承载力特征值240a f kPa 。

(3)地震烈度 7度。

(4)抗震设防 7度近震。

1.1.2材料梁、柱、基础均采用C30;纵筋采用HRB335,箍筋采用HPB235;单向板和双向板均采用C30,受力筋和分布筋均为HPB235;楼梯采用C20,除平台梁中纵筋采用HRB335外,其余均采用HPB235。

1。

2工程特点本工程为8层,主体高度为29m 左右,为高层建筑。

其特点在于:建造高层建筑可以获得更多的建筑面积,缩小城市的平面规模,缩短城市道路和各种管线的长度,从而节省城市建设于管理的投资;其竖向交通一般由电梯来完成,这样就回增加建筑物的造价;从建筑防火的角度来看,高层建筑的防火要求要高于中低层建筑;以结构受力特性来看,侧向荷载(风荷载和地震作用)在高层建筑分析和设计中将起着重要的作用,因此无论从结构分析,还是结构设计来说,其过程都比较复杂.在框架结构体系中,高层建筑的结构平面布置应力求简单,结构的主要抗侧力构件应对称均匀布置,尽量使结构的刚心与质心重合,避免地震时引起结构扭转及局部突变,并尽可能降低建筑物的重心,以利于结构的整体稳定性;合理地设置变形缝,其缝的宽度视建筑物的高度和抗震设防而定.该工程的设计,根据工程地震勘探和所属地区的条件,要求有灵活的空间布置和较大的跨度,故采用钢筋混凝土框架结构体系。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1前言毕业设计是大学本科教育培养目标实现的重要阶段,是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。

通过毕业设计,可以将以前学过的知识重温回顾,对疑难知识再学习,对提高个人的综合知识结构有着重要的作用。

通过毕业设计,使我们在资料查找、设计安排、分析计算、施工图绘制、口头表达等各个方面得到综合训练,具备从事相关工作的基本技术素质和技能。

目前,我国建筑中仍以钢筋混凝土结构为主,钢筋混凝土造价较低,材料来源丰富,且可以浇筑成各种复杂断面形状,节省钢材,承载力也不低,经过合理设计可以获得较好的抗震性能。

今后几十年,钢筋混凝土结构仍将活跃在我国的建筑史上。

框架结构体系的主要特点是平面布置比较灵活,能提供较大的室内空间,对于办公楼是最常用的结构体系。

多层建筑结构的设计,除了要根据建筑高度、抗震设防等级等合理选择结构材料、抗侧力结构体系外,要特别重视建筑体形和结构总体布置。

建筑体形是指建筑的平面和立面;结构总体布置指结构构件的平面布置和竖向布置。

建筑体形和结构总体布置对结构的抗震性能有决定性的作用。

毕业设计的三个月里,在指导老师的帮助下,经过查阅资料、设计计算、论文撰写以及图纸绘制,加深了对规范等相关内容的理解,巩固了专业知识,提高了综合分析、解决问题的能力。

并熟练掌握了AutoCAD和结构设计软件PKPMCAD,基本上达到了毕业设计的目的与要求。

框架结构设计的计算工作量很大,在计算过程中以手算为主,后面采用建筑结构软件PKPMCAD进行电算,并将电算结果与手算结果进行了误差分析对比。

由于自己水平有限,难免有不妥和疏忽之处,敬请各位老师批评指正。

2 建筑设计2.1 建筑概况:设计题目:仙林湖社区中心建筑结构设计建筑面积: 5571㎡建筑总高度:13.5m(室外地坪算起)建筑层数:三层结构类型:钢筋混凝土框架结构2.2 工程概况:该活动中心为主体层钢筋框架结构体系,建筑面积约5571m2,走廊宽度2.9m, 一层层高为4.5米,标准层层高为3.6米,柱网尺寸为8.7米×8.7米和8.7米×8.1米。

室内外高差0.3m。

设有2部楼梯,一个主入口,两个辅入口,这样人流分区明确,满足疏散要求。

2.3 设计资料:建设地点:江苏南京市,周围有少量建筑物,抗震设防裂度为7度。

用地概况:该项目基地位于仙林新市区白象片区,基本呈正方角形,北至学森路、西至学森路、南至纬地路、东至规划教育用地。

基地东南侧为仙林湖公园,周边为住宅小区。

2.4 建筑要求建筑等级:耐火等级为Ⅱ级设计使用年限50年2.5 建筑说明2.5.1建筑的平面布置详见首层,标准层平面图。

2.5.2建筑细部做法屋面排水设计:综合考虑结构形式、气候条件、使用特点等因素,本建筑物采用有组织外排水,排水坡度为2%。

屋面防水设计:本工程采用刚性性防水屋面,40厚C20防水细石混凝土,高分子防水卷材,20厚1:3水泥砂浆抹平,20厚1:3水泥砂浆找平,40厚水泥珍珠岩找坡,现浇钢筋混凝土楼板。

楼面做法:楼板(各层办公室及会议室)顶面为20mm厚水泥砂浆找平,30mm厚水磨石。

墙体做法:内外墙均采用250mm厚陶粒空心混凝土砌块,用M5混合砂浆砌筑;内外粉刷为20mm厚水泥砂浆。

楼梯做法:本办公楼采用二跑楼梯,踏步尺寸均有300×150mm,铜防滑包角。

散水:散水坡度为5%,宽度600mm,自下而上依次是:素土夯实,80厚碎石或道渣,60厚素混凝土,10厚水泥砂浆抹面。

3. 结构选型与置3.1 结构选型本工程为仙林湖社区中心,总面积5571平方米。

活动中心主体地上三层,采用钢筋混凝土框架结构。

框架结构适用于多层及高度不大的高层建筑,它的优点是建筑平面布置灵活,可做成需要较大空间的会议室、餐厅、办公室、实验室等。

加隔墙后,也可做成小房间。

框架结构的构建主要是梁和柱,可以做成预制或现浇框架,布置比较灵活,立面也可变化。

通过合理设计,框架本身的抗震性能较好,能承受较大的变形。

框架结构在我国已得到广泛的应用,技术已经比较成熟。

3.2 结构布置3.2.1 柱网布置图3.1 柱网布置取一品框架,4轴线,如下图:图3.2 一榀框架3.2.2 楼面结构布置3.2.2.1梁框架梁横向 Lmax=8.7m h=(1/8~1/12)L=(725~1087.5)mm取h=750mm, b=1/2h=375mm纵向取h=750mm, b=375mm次梁取h=700mm, b=200mm3.2.2.2板从结构平面图看,单向板有以下几种尺寸:8.7×2.9 8.1×2.1双向板有以下几种尺寸: 8.7×5.4单向板厚≥1/35L短跨双向板厚≥1/40L短跨为了便于计算和施工取同样的板厚,取h=120mm3.2.2.3柱根据轴压比初步确定柱截面尺寸μ=N/fcbh抗震设防烈度为7度,框架结构,高度<30m,抗震等级3级,故轴压比μ≤0.9, 即N/fcA≤0.9工程采用C30混凝土,fc=14.3N/mm2N=N标准*1.3=qA131.3 q取12 kN/m2中柱 A1=(1.2+3.9) 7.8=39.78m2边柱 A2=(3.9+3.9)3.9=30.42m2柱用统一的尺寸,故用A1计算则N=1239.7891.3=5585.112 kNN/fcA≤0.9A≥433964 mm2b=h=658mm,因此取柱截面尺寸为700×700mm4. 荷载统计4.1 计算简图取基础形式为桩基础,假定基础承台顶面离地面为500mm,则底层层高为4.2+0.5+0.6=5.3 m。

各梁柱构件的线刚度经计算后列于下图中。

其中在计算梁截面惯性矩时考虑到现浇楼板的作用,取I=2I0 (I为不考虑楼板翼缘作用的梁截面惯性矩)。

边柱:截面尺寸为700×700 mm中柱:截面尺寸为700×700 mm一层 i= Ec(1/12)0.700.703 /5.3=0.378 10-2 Ec m3其余各层 i= Ec(1/12) 0.700.703 /3.6=0.556 10-2 Ec m3 AB、CD跨梁:截面尺寸为350700mmi= 2Ec(1/12) 0.350.73 /7.8=0.257 10-2 Ec m3 BC 跨梁:截面尺寸为350*500mmi= 2Ec(1/12) 0.350.503 /2.4=0.30410-2 Ec m3m3单位:10-3Ec图4.1 框架式样及构件线刚度4.2荷载计算4.2.1屋面框架梁荷载标准值40厚C20防水细石混凝土 0.0425=1.0 kN/m24mm厚APP卷材防水层 0.35kN/m220厚1:3水泥砂浆抹平 0.0220=0.4 kN/m220厚1:3水泥砂浆找平层 0.0220=0.4 kN/m240厚(最薄处)水泥珍珠岩找坡层 2% 0.044.0=0.16 kN/m2120厚现浇钢筋混凝土顶层楼板 0.1225 = 3 kN/m220厚板底抹灰 0.0217 = 0.34 kN/m2屋面恒荷载 5.65 kN/m2框架梁自重 0.35(0.7-0.12) 25 =5.08kN/m框架梁抹灰 2 (0.7-0.12) 0.0217=0.39kN/m框架梁自重合计 5.47kN/m AB跨屋面梁上恒荷载标准值 g=3.95.65=22.04kN/mwk1=0BC跨屋面梁上恒荷载标准值 gwk2不上人屋面,活荷载标准值为0.5 kN/m,则=0.53.9=1.95kN/m AB跨屋面梁上活荷载标准值 qwk1=0BC跨屋面梁上活荷载标准值 qwk24.2.2屋面纵向梁传来作用于柱顶的集中荷载女儿墙自重标准值:0.9m高,0.24m厚,双面抹灰,砖墙自重为0.9(0.2419+20.0217)=4.72 kN/m纵向梁自重标准值:纵向框架梁自重 0.25(0.7-0.12) 25=3.63 kN/m抹灰(0.7-0.12)20.0217=0.39 kN/m纵向框架梁自重合计: 4.02 kN/m 次梁自重标准值:次梁自重 0.25(0.5-0.12) 25=2.38 kN/m抹灰(0.5-0.12)20.0217=0.26kN/m次梁自重合计 2.64 kN/mA轴纵向框架梁传来恒荷载标准值 Gwk1女儿墙自重: 4.727.8=36.82 kN/m纵向框架梁自重: 4.027.8=31.40kN/m纵向次梁自重: 2.643.9=10.30 kN/m屋面恒荷载传递: 3.93.95.65=85.94 kN/mGwk1=164.46kN/mB轴纵向框架梁传来恒荷载标准值 Gwk2纵向框架梁自重: 4.027.8=31.40 kN/m纵向次梁自重: 2.643.9=10.30 kN/m屋面恒荷载传递: 7.8 3.95.65=171.87 kN/m7.81.25.65=52.90 kN/mGwk2=266.5 kN/m A轴纵向框架梁传来活荷载标准值 Qwk1屋面活荷载传来 Qwk1=7.83.90.5=15.21kNB轴纵向框架梁传来活荷载标准值 Qwk2屋面活荷载传来 Qwk2=(7.83.9+7.81.2) 0.5=19.89 kNA轴、B轴纵向框架梁往外侧偏离柱轴线,应考虑225mm的偏心,以及由此产生的节点弯矩,则=164.40.225=36.99kN.mA轴 Mwk1=15.210.225=3.42 kN.mMwk2=266.50.225=59.96 kN.mB轴 Mwk3= 19.890.225=4.48 kN.mMwk4中跨梁自重标准值梁自重 0.35(0.5-0.12)25=3.33 kN.m抹灰(0.5-0.12)20.0217=kN.m中跨梁自重标准值 3.59 kN/m24.2.3楼面框架梁:楼面均布恒载:30厚水磨石面层 0.65 kN/m2120厚现浇钢筋混凝土楼板 0.1225=3 kN/m220厚板底抹灰 0.0217=0.34 kN/m2楼面均布恒载标准值 3.99 kN/m2内隔墙自重240厚加气混凝土砌块 0.247.5=1.8 kN/m220厚砂浆双面抹灰 0.02172=0.68 kN/m2内隔墙自重标准值(横向) 2.48(3.6-0.5)=7.69 kN/m(纵向) 2.48(3.6-0.7)=7.19 kN/m=3.93.99=15.56 kN/m AB跨楼面梁上恒载标准值 gk1=7.19+5.47=12.66 kN/mgk3=0BC跨楼面梁上恒载标准值 gk2办公楼楼面活荷载标准值为 2.0 kN/m2AB跨楼面梁上活荷载标准值为=3.92.0=7.8 kN/mqk1BC跨楼面梁上活荷载标准值为=0qk24.2.4楼面纵向梁传来作用于柱顶的集中荷载:外纵墙自重标准值墙重 (7.82.9-2.11.82) 2.48=37.35 kN窗重 1.8 2.11.02=7.56 kN合计 44.90kN内纵墙自重标准值墙重(7.82.9-0.92.12)2.28=46.73 kN门重 0.92.11.02=3.78 kN合计 50.51 kNA轴纵向框架梁传来恒荷载标准值 G:k1外纵墙重 44.90 kN次梁上墙重 2.28(3.6-0.5) 3.9=29.99 kN纵向框架梁自重 4.027.8=31.37kN纵向次梁自重 2.643.9=10.30 kN楼面恒载传来 3.93.93.99=60.69 kN=177.25 kNGk1B轴纵向框架梁传来恒荷载标准值 G:k2内纵墙重 50.51 kN次梁上墙重 2.28(3.6-0.5) 3.9=29.99 kN纵向框架梁自重 4.027.8=31.37 kN纵向次梁自重 2.643.9=10.30 kN楼面恒载传来 3.93.9 3.99=60.69 kN7.81.2 3.99=37.35 kN=222.21 kNGk2A轴纵向框架梁传来活荷载标准值 Qk1=3.93.92.0=30.42 kNQk1B轴纵向框架梁传来活荷载标准值 Qk2=(7.81.2+3.93.9) 2=49.14 kNQk2A轴纵向框架梁偏心产生的节点弯矩M=177.250.225=39.88kN.mk1=30.420.225=6.84 kN.mMk2B轴纵向框架梁偏心产生的节点弯矩M=222.210.225=50.00kN.mk3=49.140.225=11.06kN.mMk4图4.2 楼面梁恒荷载图图4.3 楼面梁活荷载图4.2.5柱自重:底层柱自重: 0.700.70285.3=72.72 kN其余各层柱自重: 0.700.70283.6=49.39 kN混凝土容重取28kN/m2以考虑柱外抹灰重。
