断路器空开符号参数含义(精)

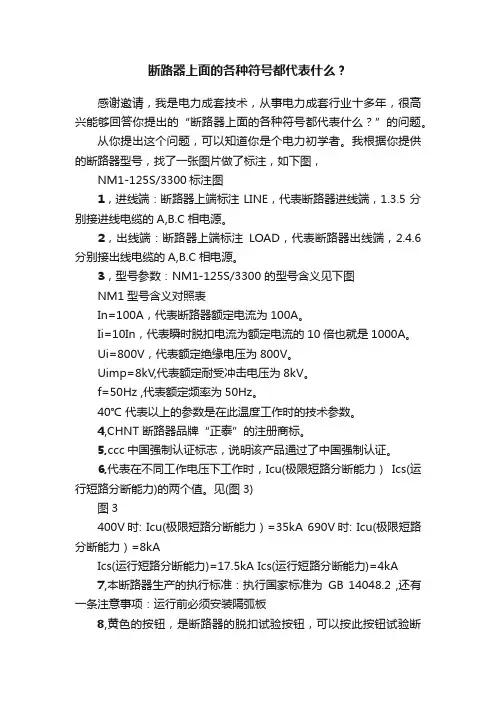

断路器上面的各种符号都代表什么？
断路器上面的各种符号都代表什么？感谢邀请，我是电力成套技术，从事电力成套行业十多年，很高兴能够回答你提出的“断路器上面的各种符号都代表什么？”的问题。
从你提出这个问题，可以知道你是个电力初学者。
我根据你提供的断路器型号，找了一张图片做了标注，如下图，NM1-125S/3300标注图1，进线端：断路器上端标注LINE，代表断路器进线端，1.3.5分别接进线电缆的A,B.C相电源。
2，出线端：断路器上端标注LOAD，代表断路器出线端，2.4.6分别接出线电缆的A,B.C相电源。
3，型号参数：NM1-125S/3300 的型号含义见下图NM1型号含义对照表In=100A，代表断路器额定电流为100A。
Ii=10In，代表瞬时脱扣电流为额定电流的10倍也就是1000A。
Ui=800V，代表额定绝缘电压为800V。
Uimp=8kV,代表额定耐受冲击电压为8kV。
f=50Hz ,代表额定频率为50Hz。
40℃ 代表以上的参数是在此温度工作时的技术参数。
4,CHNT 断路器品牌“正泰”的注册商标。
5,ccc中国强制认证标志，说明该产品通过了中国强制认证。
6,代表在不同工作电压下工作时，Icu(极限短路分断能力）Ics(运行短路分断能力)的两个值。
见(图3)图3400V时: Icu(极限短路分断能力）=35kA 690V时: Icu(极限短路分断能力）=8kAIcs(运行短路分断能力)=17.5kA Ics(运行短路分断能力)=4kA7,本断路器生产的执行标准：执行国家标准为GB 14048.2 ,还有一条注意事项：运行前必须安装隔弧板8,黄色的按钮，是断路器的脱扣试验按钮，可以按此按钮试验断路器的脱扣是否有效。
9,断路器操作手柄，用来操作断路器分合操作。
以上就是你提供图片的断路器的面板上的所有参数的含义。
以上是我的一些见解，希望能够帮到你。

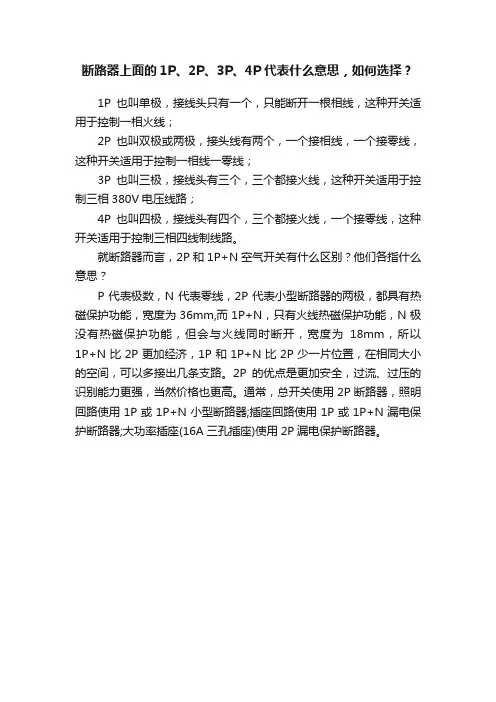

断路器上面的1P、2P、3P、4P代表什么意思，如何选择？
断路器上面的1P、2P、3P、4P代表什么意思，如何选择？
1P也叫单极，接线头只有一个，只能断开一根相线，这种开关适用于控制一相火线；
2P也叫双极或两极，接头线有两个，一个接相线，一个接零线，这种开关适用于控制一相线一零线；
3P也叫三极，接线头有三个，三个都接火线，这种开关适用于控制三相380V电压线路；
4P也叫四极，接线头有四个，三个都接火线，一个接零线，这种开关适用于控制三相四线制线路。
就断路器而言，2P和1P+N空气开关有什么区别？他们各指什么意思？
P代表极数，N代表零线，2P代表小型断路器的两极，都具有热磁保护功能，宽度为36mm,而1P+N，只有火线热磁保护功能，N极没有热磁保护功能，但会与火线同时断开，宽度为18mm，所以1P+N比2P更加经济，1P和1P+N比2P少一片位置，在相同大小的空间，可以多接出几条支路。
2P的优点是更加安全，过流、过压的识别能力更强，当然价格也更高。
通常，总开关使用2P断路器，照明回路使用1P或1P+N小型断路器;插座回路使用1P或1P+N漏电保护断路器;大功率插座(16A三孔插座)使用2P漏电保护断路器。
空气断路器的符号含义
空气断路器的符号含义
空气断路器的符号通常包括以下几个元素的组合：
1. 断路器本体：通常用一个长方形框表示，表示断路器的整体。
2. 断路器的三个相：空气断路器常用三个竖直的线条表示，分别表示三相的电线连接。
3. 开关符号：在断路器本体内部，表示断路器的开关状态。
通常用一个带有活动触点的小矩形表示，闭合表示导通状态，断开表示断开状态。
4. 额定电流：在断路器本体顶部或侧面，用一个字符 I 和一个
数字表示断路器的额定电流。
例如，I 50 表示额定电流为 50
安培。
5. 电源符号：在三个相线条的一端，通常用一个圆圈来表示，表示电源的输入。
6. 负载符号：在三个相线条的另一端，通常用一个三角形表示，表示负载的输出。
综上所述，空气断路器的符号含义如上所述，通过这些符号可以表示空气断路器的电气连接状态、额定电流以及电源与负载之间的关系。
空气开关符号参数标识是什么意思？
空气开关符号参数标识是什么意思？
In——空气开关的额定电流 A ，它所指的含义是该空气开关内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。
Ire——空气开关的漏电动作电流 A ，它所指的含义是该空气开关保护的线路或设备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。
它的数值为0.03/0.1/0.3/0.5A几种。
Ir0——空气开关预报警动作电流 A ，它所指的含义是该空气开关负载电流超出预先设定的电流时，预报警装置发出报警指示信号，它的数值为 0.5～lIr1 左右可调。
Ir1——空气开关的长延时整定电流 A ，它所指的含义是该空气开关的过载保护脱扣器所整定的电流值。
Ir2——短延时脱扣器的脱扣时间整定值 s ，可调时间为0.05～0.45s。
Isd——空气开关的短延时整定电流 A ，它所指的含义是该空气开关的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中
为 2～12Irl 左右可调。
Ir3——空气开关的瞬时整定电流 A ，它所指的含义是该空气开关瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为 4～16Irl 左右可调。
Ir4——空气开关的单相接地整定电流 A ，它所指的含义是该空气开关保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl 左右可调。
Inm——空气开关壳架等级电流 A ，它所指的含义是本空气开关内所能安装的最大开关及脱扣器电流值。
断路器的工作原理及其代表符号分别
断路器的工作原理及其代表符号分别什么是断路器，其工作原理是什么？断路器的符号各代表什么意思？今日我们一起来学习断路器的学问。
在现代人的生活中，断路器肯定是一种举足轻重的电路装置，而且是家用电路中最紧要的安全机制之一。
一旦房屋配线中的电流流量过大，这种简单的电路装置就会切断电源，直至故障被排出。
假如没有断路器（或其替代品——保险丝），家庭用电就会特别不便利，原因在于，仅仅是线路问题和设备故障就可能会造成火灾和其他事故。
一、什么是断路器，其工作原理是什么？断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。
断路器按其使用范围分为高压断路器和低压断路器，高处与低处压界线划分比较模糊，一般将3KV以上的断路器称为高压电器。
断路器工作原理：断路器工作原理是当短路时，大电流产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。
当过载时，电流变大，发热量加剧，双金属片变形到肯定程度推动机构动作，电流越大，动作时间越短。
断路器有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。
二、断路器重要的作用有两个方面（1）掌控作用。
即依据运行需要，投入或切除部分电力设备或线路。
（2）保护作用。
即在电力设备或线路发生故障时，通过继电保护及自动装置作用于断路器，将故障部分从电网中快速切除，以保证电网非故障部分的正常运行。
高压断路器1.正常情况下接通和断开高压电路中的空载及负荷电流。
2.在系统发生故障时能与保护装置和自动装置相搭配，快速切断故障电流，防止事故扩大，从而保证系统安全运行。
断路器其实就是一种开关，它和其他一般开关的不同点重要在：1.适用电压等级高2.灭弧介质及方式，有真空，少油，多油及六氟化硫等等3.灭弧本领强，效果好。
漏电保护器做为低压断路器（又称空气开关或自动开关），这种断路器的原理是火线和地线相连接时，会起到保护作用。
带你详细了解断路器上面的参数含义
带你详细了解断路器上面的参数含义
NM1-100S/3300
N 表示企业代号
M 表示塑壳式断路器
1 表示设计序号
100 表示额定电流
S 表示分段能力特征代号（S:标准型；H：较高型；R限流型）3300：第一个数：3表示3极开关，如果是4表示4极开关。
第二个数：3表示热磁脱扣器，如果是2就表示是电磁脱扣器；如果是1就表示无脱扣。
第三、四数：00表示无附件。
如果是：则表示
08、报警触头
10、分励脱扣器
20、辅助触头
30、欠电压脱扣器
40、分励脱扣器、辅助触头
50、分励脱扣器、欠电压脱扣器
60、两组辅助触头
70、辅助触头、欠电压脱扣器
18、分励脱扣器、报警触头
28、辅助触头、报警触头
38、欠电压脱扣器、报警触头
48、欠电压脱扣器、辅助触头、报警触头
58、分励脱扣器、欠电压脱扣器、报警触头
68、两组辅助触头、报警触头
78、辅助触头、报警触头、欠电压脱扣器
In 额定电流
Ui 额定绝缘电压
Ue 额定工作电压
Uimp 额定冲击耐受电压
Ii=10In 10倍额定电流、
50Hz 频率
Icu 额定极限短路分段能力Ics 额定运行短路分段能力什么样的课程才是真正的实战课？。
空开上的标识和数字代表什么意思
空开上的标识和数字代表什么意思小型断路器（空开）我们平时用得最多，常用的是DZ47-63小型断路器(空气开关)，主要用于保护线路的短路和过载，也可用于照明或电动机的配电系统。
特点就是外型美观小巧、重量轻、性能优良可靠，分断能力较高，脱扣迅速，导轨安装方便，使用寿命长。
一，但是空开上有很多符号文字，你知道是什么意思吗？好多人可能并不清楚。
了解完对我们选型很有帮助。
1，DZ47-63中的63是壳架电流，那么什么是壳架电流？壳架电流：是指框架或塑壳所能安装的最大脱扣器的额定电流。
壳架电流就决定了断路器的尺寸大小,只要是DZ47-63。
不管多大额定电流的，尺寸都是一样的10A -63A外壳大小都一样。
这下你明白了为什么只要是DZ47-63的空开都可以互换了吧？2，“C63”是什么意思？我们知道63是额定电流，那C代表什么意思？C是代表断路器瞬时脱扣特性，分有B、C、D型B 型（3-5）In 是3~5倍额定电流时脱扣，适用于纯阻性负载和低感照明回路，这类负荷启动电流较小，一般应用于家庭照明或者保护要求较高的场合。
c型（5-10）In 是5~10倍额定电流时脱扣，适用于感性负载和高感照明回路，例如卤钨灯，其启动特性的电流值较高，一般应用于配电回路保护及高启动特性电流的照明负荷。
D型（10-14）In是10~14倍额定电流时脱扣，适用于高感负载和较大冲击电流的配电系统，例如电动机、电磁阀等负荷，这类负荷在启动过程中具有较高的冲击负荷。
二，下图这些文字又是什么意思？1,400V 50Hz是指可适用于400V 50Hz电路中2，IEC60898是指依据的标准是国际电工IEC60898。
IEC60898对应的国家标准是GB10963《家用或类似用途场所过电流保护断路器》3，最下面那个3000A是什么意思？是电流吗？确实是电流，那是指最大开断电流，也就是线路出现短路时，如果电流比3000A大，那有可能不能断开。
不同厂家这个参数不同4，这个符号弯弯拐拐的是什么意思？这个符号表示断路顺有过载和短路双重脱扣(保护）功能。
高低压断路器文字符号和数字意义
高低压断路器文字符号和数字意义来源：机械论坛（）断路器的文字符号和数字表征的意义：目前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成：其代表意义为：①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。
②—装置地点代号；N—户内，W—户外。
③—设计系列顺序号；以数字1、2、3……表示。
④—额定电压，KV。
⑤—其它补充工作特性标志，G—改进型，F—分相操作。
⑥—额定电流，A。
⑦—额定开断电流，KA。
⑧—特殊环境代号。
低压断路器：DW10系列框架式自动开关；DWX15、DWX15C系列万能式限流断路器；DW17（ME）系列万能式断路器；DZ10系列塑料外壳式自动开关；DZ15系列塑料外壳式断路器；DZX10系列塑料外壳式限流断路器；DZ20系列塑料外壳式断路器；DZ25系列塑料外壳式断路器；高压断路器：DW系列高压户外安装多油断路器；SW系列高压户外安装少油断路器；SN系列高压户内安装少油断路器；ZW系列高压户外安装真空断路器；ZN系列高压户内安装真空断路器；LW系列高压户外安装SF6断路器；LN系列高压户内安装SF6断路器；注：1、这里的部分型号现已停产，但还有在装的在用。
2、外国引进、合资型号等未列入。
补充：GW-110(III)W-630G------隔离开关W------户外使用110------适用于额定电压为110KV的系统中（Ⅲ）-------Ⅲ型（设计序号）630---------适用于额定电流在630A以下的系统中[$page]GN22-10/2000G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在2000A以下的系统中SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关参考：/thread-176816-1-1.htm。
断路器空开符号参数含义
断路器空开符号参数含义断路器是用来保护电气设备和电路的一种电器装置。
它的主要功能是在电路中断开电流，以防止过载、短路和地故障，保证电气设备的安全运行。
在现代电气工程中，断路器已经成为电路中不可或缺的部分。
在选择和安装断路器时，人们经常会关注空开符号参数。
下面将详细介绍断路器空开符号参数的含义。
1.额定电流（In）：额定电流是断路器设计和制造时所允许负载电流的最大值。
它表示断路器能够稳定地承受的负载电流大小，单位为安培（A）。
在实际应用中，选择断路器时应根据负载的电流大小来确定。
2. 额定短路中断能力（Icn）：额定短路中断能力是指断路器在正常工作状态下能够安全中断的最大短路电流。
它表示断路器能够安全地切断电路，以防止损坏设备和人员伤害。
额定短路中断能力一般由断路器制造商提供，并在断路器的标识牌上注明。
3.极性：断路器的极性表示其安装的方式，包括正极性（“+”）和负极性（“-”）。
正极性表示断路器与正极直接连接，负极性表示断路器与负极直接连接。
选择适当的极性对于保证电路正常运行非常重要。
4.动作特性：动作特性是指断路器在电流超过额定电流时的断开速度。
主要包括热动作和磁动作两种方式。
热动作是指断路器在电流超过额定电流一定时间后才会断开，适用于负载电流较大的场合。
磁动作是指断路器在电流超过额定电流瞬间就会断开，适用于负载电流较小的场合。
根据具体的应用需求选择合适的动作特性非常重要。
5.熔丝标识：熔丝标识表示断路器熔丝的制造商、型号和额定熔断电流。
熔丝是一种细丝状的导体，可以在电流超过额定电流时熔断，以保护电路设备。
在选购断路器时，熔丝标识是一个非常重要的参数，需要根据负载电流和安全要求来选择适当的额定熔断电流。
除了以上几个主要参数外，断路器空开符号还包括一些其他的参数，如断路器的外形尺寸、工作电压、额定频率等。
根据具体的应用要求，选择适当的断路器空开符号参数非常重要。
只有选择适合的断路器，才能有效地保护电气设备和电路，确保电力系统的安全运行。
空气开关型号说明及代表的意思含义
空气开关型号说明及代表的意思含义之欧侯瑞魂创作空气开关的型号代表什么意思呢, 空气开关型号详解.空气开关型号中DZ字母的含义－－“自动”的反拼音10－－设计序号100－－额定电流3－－－暗示极数即三相3－－－脱扣形式（0－－无脱扣器, 1－－热脱扣器式, 2－－电磁脱扣器式, 3－－复式）0－－－有无辅助触头（0－－无辅助触头, 2－－有辅助触头）Ie=60A－－－过电流调节要点：1、空气开关额定电压年夜于即是线路额定电压2、空气开关额定电流和过电流脱扣器的额定电流年夜于即是线路计算负荷电流---------------------------------------------------------------施耐德空气开关型号含义请教一下NS400N/3P空气开关, 其中的这些字母具体代表的是什么意思？回答：NS是类型400是框架电流N是分断级别3P是极数要根据具体的选型样原本,这个是施耐德的, 你还是查下施耐德高压电器选型这里应该有下这个型号不完整NS400N/3P XXX,最后面才是断路器的额定电流.分歧的生产商所生产的产物代号是纷歧样的---------------------------------------------------------------三种空气开关上的标签第一种：multi9C65NC6第二种：DZ47-60C20第三种：DZ47-63C63请教各位上面三种空开的数字和字母的含义回答：施耐德包括微型断路器塑壳断路器框架断路器(智能断路器) 施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD, 各项含义为1---------识别名C65------序列代号N--------分断能力, N为6000A, H为10000A, L为15kA C--------脱扣曲线, B为电子呵护, C为配电呵护, D为动力呵护20A------额定电流, 有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数, 有1、2、3、4极VE-------剩余电流附件, 有VE、VEG、VM、VEA, VM为电磁式30mA-----剩余举措电流, 有30、100、300mASD-------选配附件, 有MX、OF、MN、MV、SD、Tm、ATm, 其中SD为辅助接点.（其它分歧品牌的微型断路器标注方法类似）第一个问题：multi9 是C65N小型断路器的一个系列.第二个问题：那些符号都是电气图中代号如DZ47、NB1（正泰）、TIB1、C65、E4CB都是微型断路器, DZ47是全国通用代号, 后4个厂家自命名代号, 如：C65-----施耐德（天津）梅兰日兰, 国内最好、最贵的（10A/1P 为25元）；E4CB----奇胜电器, 基本同C65, 但市场、知名度不如C65, 据说已被收购；DZ47----因为所有厂家都可以用这个代号, 鱼龙混杂, 价格甚至可以5元以下.---------------------------------------------------------------C65N-3P-40A空气开关型号含义请教一下, 这个空气开关的型号代表的含义是什么？回答：C65N-是施耐德的型号, 3P-3极, 40A-额定电流40安培---------------------------------------------------------------空气开关上面写了“DZ47-63,C25”, 是什么含义啊？DZ47-63是型号, 国家通用型号, 25是电流值25A, C是开关的脱扣（举措）曲线, 有多种曲线（B.C.D等）对应分歧性质的用电设备---------------------------------------------------------------DZ47 60A C25空气开关的型号是什么意思？回答：1、DZ4760A C25：DZ47---系列微型断路器（还有很多系列, 基本都是厂家命名的）LE-----带漏电脱扣功能60-----框架品级为60AC------瞬时脱扣过流倍数依照明类, 如5~7或7~10倍, D为动力型10~14倍2、塑壳断路器NS100N-STR22SE-100/3P-P-RCNS-----施耐德（天津梅兰日兰）产物代号100----框架电流品级, 有100、160、250、400、630STR22SE--脱扣器类型, 电子脱扣, 用于NS100、160、250100/3P---额定电流100A, 极数为3极P------拔出式（装置方式）, F--固定式, D--抽出式FC-----板前接线, RC--板后接线另外, 后缀还可以有：MX/MN--分励/失压线圈OF/SD/SDE/SDV----多功能辅助开关MCH----电动把持机构ME/MB/MH----漏电呵护模块、电流表模块、电流互感器模块、延伸旋转手柄3、类似的图纸标注还有很多, 纷歧定是统一的作图规定、规范, 凡是与电气产物有关的标注代号, 基本上都参照厂家的产物样本.4、作图方面, 只有类似【管线规格、数量】、【管线敷设方式】、【设备、资料型号、容量】等才有比力一致的标注方式. 比如：ZR-BV-3*2.5 SC20WC----暗示含义：阻燃聚氯乙烯绝缘2.5平方毫米铜芯电线, 3根穿20钢管, 墙内暗埋敷设.[关键词商机：ＰＬＣ电力电工仪表以上信息由工控网整理推荐, 仅供参考！转载请注明来源！点击检查更多新闻。
空气开关参数含义详解
空气开关参数含义详解空气开关是采暖系统中极其重要的元件，它能够调整室内温度，使得空调设备运行效率最大化。
空气开关参数是指从技术角度对空气开关的性能进行衡量的各种参数。
本文将详细介绍空气开关参数的含义，以供更多的消费者理解空气开关的性能参数，更好地满足自身的要求。
首先，空气开关的机械参数是指它的手动操作机构，包括操作手柄的长度、角度，以及空气开关的操作力度。
空气开关的操作手柄一般长度为50mm-150mm，角度可以根据不同安装位置和管道条件来选择，一般角度范围在90°-180°之间。
空气开关的操作力度也是非常重要的参数，一般来说，它的操作力度要求小于8N，这样才能确保安装操作的稳定性和可靠性。
其次是空气开关的电气参数，包括额定电压、额定电流、线圈耐压和触点额定电流等。
额定电压是指空气开关在安装后能够承受的电压最大值，一般来说，空气开关的额定电压常见有220V、380V等。
额定电流是指空气开关所负责控制电路的电流，额定电流一般在2A~20A之间，也可以根据实际需要进行调整。
线圈耐压也叫控制线圈耐压，它指的是控制线圈的额定耐压，一般来说，控制线圈的耐压范围在245V-440V之间。
最后，触点额定电流是指自动控制空气开关的两个触点之间的额定电流。
触点的额定电流的绝缘阻抗和接触电阻要求很高，一般在2A100A之间，这与电路的规格有关。
空气开关参数也包括其他性能参数，如绝缘电阻、接地电阻、绝缘强度等。
绝缘电阻指的是空气开关膜片和本体以及其他任何带电表面之间的抗电阻，这个参数越高，说明空气开关的电气绝缘性能越强。
接地电阻是指地线通过接触时，接地电阻的大小，一般接地电阻小于4Ω则为良好的接地电阻。
绝缘强度指的是空气开关的绝缘性能，一般来说，空气开关的绝缘强度要大于等于2500V，否则会出现意外的故障。
综上所述，空气开关参数（机械参数、电气参数、其他性能参数）都是空气开关性能评估的重要参考，它们从技术计算的角度反映出空气开关的优势和劣势，消费者要能够认真的阅读产品标签，根据自身的要求挑选适合自己的空气开关，这样才能保证使用满意度，为家庭采暖带来更加安心的享受。
空气开关型号说明及代表的意思含义.
空气开关型号说明及代表的意思含义空气开关的型号代表什么意思呢，空气开关型号详解。
空气开关型号中DZ字母的含义－－“自动”的反拼音10－－设计序号100－－额定电流3－－－表示极数即三相3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式）0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头）Ie=60A－－－过电流调节要点：1、空气开关额定电压大于等于线路额定电压2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流---------------------------------------------------------------施耐德空气开关型号含义请教一下NS400N/3P空气开关，其中的这些字母具体代表的是什么意思？回答：NS是类型400是框架电流N是分断级别3P是极数要根据具体的选型样本来，这个是施耐德的，你还是查下施耐德低压电器选型这里应该有下这个型号不完整NS400N/3P XXX,最后面才是断路器的额定电流.不同的生产商所生产的产品代号是不一样的---------------------------------------------------------------三种空气开关上的标签第一种：multi9C65NC6第二种：DZ47-60C20第三种：DZ47-63C63请教各位上面三种空开的数字和字母的含义回答：施耐德包括微型断路器塑壳断路器框架断路器(智能断路器)施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
空气开关上面字都是什么意思
空气开关上面字都是什么意思
空气开关上面字都是什么意思
例：DZ10-100/330Ie=60A 说明：
DZ－－“自动”的反拼音，
10－－设计序号，
100－－是它的壳架等级，
3－－表示极数即三相，
3－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式），
0－－有无辅助触头（0－－无辅助触头，2－－有辅助触头），Ie=60A－－过电流调节额定电流。
空开上的型号一般为6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
（单位A）
C代表照明。
如：C16、C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装1000W用电器器要用C10，安装空调、电热水器、大柜机可选用C40。
D代表动力。
工业上常见的型号有：动力电路用DW和DZ型分20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。
例：DZ47-60A C25：
DZ47---系列微型断路器（空气开关）
LE-----带漏电脱扣功能
60-----框架等级为60A
C------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍。
断路器空开符号参数含义
断路器空开符号参数含义1.额定电压（Ue）：这个参数表示断路器可以安全工作的最高电压。
它通常以单位伏特（V）表示。
2.额定电流（In）：这个参数表示通过断路器的最大电流。
它通常以单位安培（A）表示。
3. 极数（Poles）：这个参数表示断路器的带电接点的数量。
单相断路器通常有一个接点，而三相断路器通常有三个接点。
4.选定电流（Ir）：这个参数表示断路器的过负荷保护动作电流。
当电路中的电流超过这个数值时，断路器会自动打开以防止过载。
5. 短路切断电流（Icu）：这个参数表示断路器可以安全切断的最大短路电流。
当电路中的电流超过这个数值时，断路器可以迅速打开以防止短路。
6. 动作特性（Tripping Characteristic）：这个参数表示断路器的动作速度和灵敏度。
它通常有几种选择，如过负荷保护、短时短路保护和瞬时短路保护等。
7. 断路能力（Breaking Capacity）：这个参数表示断路器可以安全切断和承受的最大短路电流。
它通常以两个数值表示，一个是直流断路能力（Icu），一个是交流断路能力（Ics）。
8. 接线方式（Connection Type）：这个参数表示断路器的电气连接方式，如直连式、交连式和针对配电变压器等。
9. 操动形式（Operating Mechanism）：这个参数表示断路器的手动或电动操作方式。
手动操作需要通过手柄或手动切换器进行，而电动操作通常通过电动脉冲或遥控器实现。
10. 防护等级（Protection Degree）：这个参数表示断路器的抗尘、防水和防腐蚀等性能。
它通常以几个等级表示，如IP20、IP44和IP65等。
以上是一些常见的断路器空开符号参数的含义。
这些参数可以帮助用户选择适合的断路器来确保电路的安全和可靠运行。
在实际应用中，根据需要和具体情况，断路器的参数可以进行调整和配置，以适应不同的电力系统需求。
空气开关的数字字母表示什么意思
空气开关的数字字母表示什么意思总的来说，对于空气开关上面的D字母主要是代表的动力，而对于C字母主要是代表的脱口电流，也就是起跳电流。
对于我们家庭中常用的空气开关一般都是DZ开头的，这种空气开关主要是自带漏电保护装置的，常见的型号主要有以下这些种：C16、C25、C32、C40、C60、C80、C120等规格。
而对于以下工业上会使用的到的空气开关主要是DW或者是DZ代表型号的，主要有20、32、50、63、80、100、125、160、250、400、600、800等等。
对于型号标示，比如说C32标示的是起跳电流为32A，如果说我们使用的电热水器是6500W的话使用这个型号的空气开关就可以了，但是如果功率较大的话，比如说7500W、8500W以上的功率的话，那么空气开关的型号也要提高的。
我们下面在说一下具体的型号：比如说：DZ47-60A C25DZ47主要是指微型断路器系列，是带有电流脱扣功能60，框架等级为60AC，瞬时脱扣过流倍数按照明类，如5-7或者是7-10倍，D为动力型的10-14倍。
对于我们应用中应该选择什么型号的空气开关呢？DZ5系列：适用于交流电流在50HZ、380V、额定电流自0.15A 至50A的电路中使用。
DZ10系列：适用于交流电流在50HZ的单相电、230V的电路中使用，一般对于宾馆、高层建筑、火车站等配电箱中都是使用这个系列的空气开关。
DZ15系列：适用于交流电流在50HZ、额定电压380V、额定电流在63A的电路中使用。
DZ20系列：适用于交流电流在50HZ、额定绝缘定压在660V、额定电压380V以下、额定电流至1250A的电路中使用。
DZ47系列：适用于交流电流在50HZ或是60HZ、额定工作电压在240V-415V及以下，额定电流至60A的电路中使用。
DW15系列：适用于交流电流在50HZ、额定电压至440V、额定工作电压至1140V、80V的配电网络中使用。
