水利工程制图-复习题
ZZ006 水利工程制图与应用赛题第2套
水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.图框线用下面哪种线型绘制（）。
A. 粗实线B.细实线C. 点画线D. 虚线2.用1:500的比例画图，物体上1米长的线段应画（）A. 500mmB. 5mmC. 2mmD. 10mm3.制图国家标准规定，汉字字宽是字高h的（）倍。
A.2B.3C.0.667D.0.74.标注（）尺寸时，应在尺寸数字前加注直径符号“φ”。
A.圆的半径B.圆的直径C.圆球的半径D.圆球的直径5.关于图样的尺寸标注，以下做法错误的是（）。
A. 尺寸线必须单独画出，不能用轮廓线、中心线等代替B. 轮廓线、中心线不能作为尺寸界线C. 标注圆弧半径、直径、角度、弧长时，尺寸起止符一律采用箭头D. 尺寸数字不可被任何图线或符号所通过，无法避免时必须将其他图线或符号断开6.在绘制三视图时，物体的宽度规定为（）。
A.X轴方向的尺寸B.Y轴方向的尺寸C.Z轴方向的尺寸D.都不正确7.当直线垂直于V面时，则其在H面上的投影是（）。
A.一个点B.缩短的直线C.实长直线D.倾斜直线8.正视图和左视图的投影规律是（）。
A.长对正B.高平齐C.宽相等D.都不正确9.左视图反应物体的（）位置。
A.左右上下B.前后上下C.前后左右D.都不是10.当平面在V面上的投影为一条直线时，则平面与H面的位置关系是（）。
A.平行B.倾斜C.垂直D.平行或倾斜11.透视投影图是根据（）绘制的。
A.斜投影法B.平行投影法C.中心投影法D.正投影法12.能够真实的表达空间物体的形状和大小，且度量性比较好、作图比较简便的是（）。
A.透视图B.正投影图C.轴测图D.立体图13.当一个矩形平面在V面上的投影为一个缩小的矩形时，则矩形平面与V面的位置关系是（）。
A.平行B.垂直C.倾斜D.以上都不是14.轴测投影采用的是（）方法。
A.中心投影B.正投影C.斜投影D.平行投影15.Q平面于投影面，在该正立投影面上的投影具有积聚性。
ZZ006 水利工程制图与应用赛题第9套
水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.国标中规定A1 图幅B×L 的尺寸是（）。
A.594×841B.420×594C.841×1189D.297×4202.A0 图幅A3 图幅的（）。
A.16 倍B.8 倍C.4 倍D.32 倍3.A2 图幅中的e值是（） mm。
A.10B.5C.20D.254.两段点画线相交处应是( )。
A.线段交点B.间隙交点C.空白点D.任意点5.分别用下列比例画同一个物体，画出图形最大的比例是（）。
A.1:100B.1:50C.1:10D.1:2006.图线有粗线、中粗线、细线之分，它们的宽度比率为（）。
A.1:2:4B.2:4:1C.4:2:1D.2:1:47.剖面符号的线型（）。
A.只有斜线为粗实线B. 均为粗实线C.只有斜线为细实线D. 均为细实线8.剖面符号的斜线一般为（）。
A.45°B.60°C.30°D.60°和45°9.图上长仿宋体字的高宽比是（）。
A.1:√2B.√2:1C. 10:7D. h/√210.图上尺寸数字代表的是（）。
A.图上线段的长度B.物体的实际大小C.随比例变化的尺寸D.图线乘比例的长度11.空间A点的正面授影a到OX轴的距离等于空间A点到（）。
A.V面的距B. H面的距离C. W面的距离D. H面和V面的距离12.空间点A只有y坐标为零时，空间位置在（）。
A.原点处B. W面上C. OX轴上D. V面上13.若空间点B的坐标值X、Y已知，其空间位置（）。
A.唯一确定B.不能确定C.可能确定D.有两种情况14.空间点A在点B的正左方，这两个点为（）。
A.H面的重影点B.W面的重影点C.V面和W面的重影点D.V面的重影点15.下列几组点中，哪一组是W面上的重影点，并且A点为可见（）。
A.A(5， 10， 8)， B(10， 10， 8)B.A(10， 10， 8)， B(10， 10， 5)C.A(10， 30， -5)， B(8， 30， -5)D.A(10， 30， 8)， B(10， 20， 8)16.直线AB的正面投影与OX轴倾斜，水平投影与OX轴平行，则直线AB是（）。
ZZ006 水利工程制图与应用赛题第8套
水利工程制图与应用赛项模块一:水利工程识图一、 单项选择题（每题1分，共60分）1.制图标准规定了图纸幅面的大小，基本幅面有 A0、A1、A2、A3 和 A4，以下描述正确 的是（ ）。
A.A0 图幅最小，A4 图幅最大，A4 是 A0 的 4 倍B.A4 图幅最小，A0 图幅最大，A0 是 A4 的 4 倍C.A3 图幅大小是 A4 图幅的 3 倍D.A3 图幅尺寸是 297×420，A4 图幅尺寸是 210×2972.关于图样的尺寸标注，以下做法错误的是（ ）。
6.图形比例为 1:10，线性尺寸数字 200 的含义说法错误的是（ A.尺寸线必须单独画出，不能用轮廓线、中心线等代替B.轮廓线、中心线不能作为尺寸界线C.标注圆弧半径、直径、角度、弧长时，尺寸起止符一律采用箭头D.尺寸数字不可被任何图线或符号所通过，无法避免时必须将其他图线或符号断开3.制图标准规定，尺寸起止符号必须采用箭头的是（）。
A.直径B. 半径C. 角度D. 以上都对4.制图标准规定，尺寸界线（）。
A.可以用轮廓线代替B. 可以用轴线代替C.可以用圆周线代替D. 以上说法都正确5.物体实际尺寸是100，按比例1:2 绘制图形，（）。
A.图形的对应长度为50B.图形的对应长度为200 C. 按图样实际尺寸标注D.图形按比例缩放后的尺寸标注）。
A.物体的实际尺寸是 200B.图形的线段长度是 200C.图形的线段长度是物体的 1/10D. 图形的线段长度是 207.A2 图幅中的 e 值是（）mm 。
A.10B.5C.20D.258.制图标准规定，水平尺寸线上的尺寸数字字头方向是（ ）。
A.向上B. 向左C. 保持字头向上的趋势D. 任意9.标注角度尺寸时，尺寸数字一律水平写，尺寸界线沿径向引出，( )画成圆弧，圆心是角的顶点。
A.尺寸线 B.尺寸界线 C.尺寸线及其终端D.尺寸数字 10.A2 图幅中的 a 值是（ ）mm 。

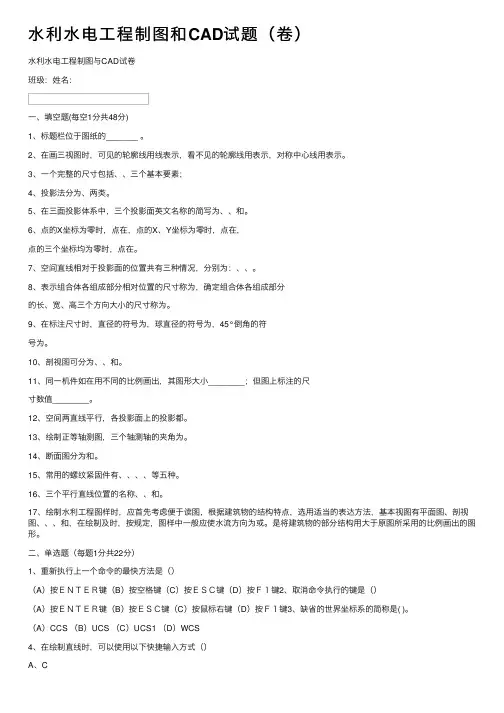

水利水电工程制图和CAD试题（卷）
⽔利⽔电⼯程制图和CAD试题（卷）⽔利⽔电⼯程制图与CAD试卷班级：姓名：⼀、填空题(每空1分共48分)1、标题栏位于图纸的_______ 。
2、在画三视图时，可见的轮廓线⽤线表⽰，看不见的轮廓线⽤表⽰，对称中⼼线⽤表⽰。
3、⼀个完整的尺⼨包括、、三个基本要素；4、投影法分为、两类。
5、在三⾯投影体系中，三个投影⾯英⽂名称的简写为、、和。
6、点的X坐标为零时，点在，点的X、Y坐标为零时，点在，点的三个坐标均为零时，点在。
7、空间直线相对于投影⾯的位置共有三种情况，分别为：、、。
8、表⽰组合体各组成部分相对位置的尺⼨称为，确定组合体各组成部分的长、宽、⾼三个⽅向⼤⼩的尺⼨称为。
9、在标注尺⼨时，直径的符号为，球直径的符号为，45°倒⾓的符号为。
10、剖视图可分为、、和。
11、同⼀机件如在⽤不同的⽐例画出，其图形⼤⼩________；但图上标注的尺⼨数值________。
12、空间两直线平⾏，各投影⾯上的投影都。
13、绘制正等轴测图，三个轴测轴的夹⾓为。
14、断⾯图分为和。
15、常⽤的螺纹紧固件有、、、、等五种。
16、三个平⾏直线位置的名称、、和。
17、绘制⽔利⼯程图样时，应⾸先考虑便于读图，根据建筑物的结构特点，选⽤适当的表达⽅法，基本视图有平⾯图、剖视图、、、和，在绘制及时，按规定，图样中⼀般应使⽔流⽅向为或。
是将建筑物的部分结构⽤⼤于原图所采⽤的⽐例画出的图形。
⼆、单选题（每题1分共22分）1、重新执⾏上⼀个命令的最快⽅法是（）（A）按ＥＮＴＥＲ键（B）按空格键（C）按ＥＳＣ键（D）按Ｆ１键2、取消命令执⾏的键是（）（A）按ＥＮＴＥＲ键（B）按ＥＳＣ键（C）按⿏标右键（D）按Ｆ１键3、缺省的世界坐标系的简称是( )。
（A）CCS （B）UCS （C）UCS1 （D）WCS4、在绘制直线时，可以使⽤以下快捷输⼊⽅式（）A、CB、LC、panD、E5、移动圆对象，使其圆⼼移动到直线中点，需要应⽤（）A、正交B、捕捉C、栅格D、对象捕捉6、在⼯作移动图形时，可利⽤以下⽅式实现（）A、利⽤ctrl+p键B、利⽤shifl+p键C、按住⿏标中键拖动D、滚动⿏标中键移动7、[缩放] (Z00M)命令在执⾏过程中改变了（）。
水利工程制图习题及参考答案
《水利工程制图》复习题一、选择题（每小题4分，共12分。
）1、如左下方图所示，平面ABC和直线DE相交，可见线段是：（）（A）1’k’（B）2’k’（C）不确定2、如下方中间图所示，直线AB和直线CD的相对位置：（）（A）相交（B）垂直相交（C）交叉（D）垂直交叉3、如右下方图所示，平面ABC和直线DE的相对位置：（）（A）垂直（B）不垂直（C）不确定（1）（2）（3）二、作图题（1）如图，画出后视图及A、C向视图。
（2）如图，画出开缺口圆锥的水平投影和侧面投影。
（3）如图，由两视图补第三视图。
（4）如图，作图示物体的正等测图。
（5）作出下面物体的1-1、2-2断面图。
（6）按1:10在图中量取大小，标注出形体的尺寸。
（12分）（7）如图按照1:200，完成各交线与示坡线。
（15分）参考答案一、选择题1、如左下方图所示，平面ABC和直线DE相交，可见线段是：（B）（A）1’k’（B）2’k’（C）不确定2、如下方中间图所示，直线AB和直线CD的相对位置：（C）（A）相交（B）垂直相交（C）交叉（D）垂直交叉3、如右下方图所示，平面ABC和直线DE的相对位置：（B）（A）垂直（B）不垂直（C）不确定（1）（2）（3）二、作图题（1）如图，画出后视图及A、C向视图。
（2）如图，画出开缺口圆锥的水平投影和侧面投影。
（3）如图，由两视图补第三视图。
（4）如图，作图示物体的正等测图。
（5）作出下面物体的1-1、2-2断面图。
（6）按1:10在图中量取大小，标注出形体的尺寸。
（7）如图按照1:200，完成各交线与示坡线。
ZZ006 水利工程制图与应用赛题第1套
水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.制图标准中规定A0图幅大小是A3图幅大小的（）。
A. 2倍B. 4倍C. 8倍D. 1/2倍2.在水利工程图样中，表示可见轮廓线采用（）线型。
A.粗实线B.细实线C.波浪线D.虚线3.制图国家标准规定，字体的号数，即字体的（）。
A.高度B.宽度C.长度D.角度4.下列比例当中表示放大比例的是（）A．1：1 B． 2：1 C.1：2 C.1：105.下列尺寸正确标注的图形是( )6.六个基本视图按投影关系配置，它们的名称（）。
A.只标注后视图B.只标注右视图C.都不标注D.不标注主视图7.六个基本视图自由配置时，按向视图标注，应（）。
A.只标注后视图的名称B.标出全部移位视图的名称C.都不标注名称D.不标注主视图的名称8.配置在投影方向上的移出断面，可省略（）的标注。
A.投影方向B.剖切位置C.断面图名称D.全部9.主视图画成剖视图时，应在（）上标注剖切位置和投影方向。
A.主视图B.俯视图或左视图C.后视图D.任意视图10.移出剖面在下列哪种情况下要全部标注（）。
A.按投影关系配置的剖面B.放在任意位置的对称剖面C.配置在剖切位置延长线上的剖面D.移出断面配置在图纸其他位置的,在断面上方应标注断面编号11.在剖视图中，被剖切但按不剖绘制的是（）。
A.构件上的支撑板. 筋板B.轴. 柱. 梁. 杆C.沿长方向剖切的闸墩和平行板面剖切的支撑板D.沿任意方向剖切的闸墩和支撑板12.能表示出物体左右和前后方位的投影图是（）。
A.主视图B.后视图C.左视图D.仰视图13.斜视图的标注中文字和字母都必须 ( )。
A.水平书写B.与投影方向垂直C.与投影方向平行D.任意书写14.局部视图与斜视图的实质区别是（）。
A.投影部位不同B.投影面不同C.投影方法不同D.画法不同15.已知物体的俯、左视图，选择错误的主视图是（）。
16.三视图属于哪一种基本形体。
水利工程制图最新完整试题
工程制图讲课老师刘幸福一、填空1、在水利事业中,为了控制江河水害、发电灌溉、水路运输、供水养鱼等所采取的工程措施称为水利工程,表达水利工程中所有建筑物的图样称为水利工程图。
2、尺寸由尺寸界线、尺寸线、尺寸起止符号、尺寸数字组成。
尺寸界线和尺寸线用细实线绘制。
3、绘制水利水电工程图样时,应根据不同的用途采用粗实线、虚线、细实线、点划线、双点划线、波浪线、折断线7种图线。
4、粗实线宽度b应根据图的大小和复杂程度在0.5-2mm 之间选用。
虚线线宽为b/2,细实线、点划线、双点划线、波浪线、折断线线宽为b/3。
5、剖视图有全剖视、半剖视、局部剖视、阶梯剖视、旋转剖视和复合剖视。
二、选择1、虚线与虚线或虚线与实线相交时,应交于A处。
A、线段B、空隙2、标高投影图(简称标高图中,每五条地形等高线中的第A条称为计曲线。
A、五B、三3、示波线用长短相间且等距的B绘制。
A、粗实线B、细实线三、简答1、什么是直线的坡度?用什么符号表示?坡度1:2的意义?答:直线上任意两点的高差与其水平距离之比称为该直线的坡度。
用“i”表示。
坡度1:2的意义就是直线上高度差1m时,水平距离为2m。
2、什么是比例?比例的大小指什么?答:图样的比例为图形与实物相对应的线性尺寸之比。
比例的大小指比值的大小。
3、《水利水点工程制图标准》SL73—95,按专业共分为哪五个分册?答:共分为:①《基础制图(SL73.1—95》②《水工建筑图(SL73.2—95》③《勘测图(SL73.3—95》④《水力机械图(SL73.4—95》⑤《电气图(SL73.5—95》五个分册。
4、土建图主要包括哪些?答:土建图主要包括规划图、水工图、施工图以及与水工施工有关的建筑物图等。
水利工程制图实训试卷答案
水利工程制图试卷答案
1、125
2、7。
3、圆形断面到方形断面的过渡段。
4、正平面水平面侧平面
5、矩形断面到梯形断面的过渡段
6、细点划线（对称线）
7、立面图剖面图详图平面图剖视图自上而下从左到右详图
二、作图题（共10 分）
已知物体的两视图，补画第三视图及其正等测图
答案：
三、作图题（共10分）
补全下面剖面图中漏画的线条
1、2、
答案
四、作图题（共10 分）
已知两视图，补画第三视图
答案：1、
2、
五、简答题（共10 分）
1、枢纽所在地的地形、河流、水流方向和地理方位。
2、枢纽中建筑物的平面形状及各建筑物之间的位置关系。
3、建筑物与地面相交情况及填控方坡边线。
4、建筑物的主要高程及其它主要尺寸。
ZZ006 水利工程制图与应用赛题第5套
水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.标题栏的外框线和内分格线分别用什么线型绘制（）。
A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线2.用1:500 的比例画图，物体上1米长的线段应画（）A. 500mmB. 5mmC. 2mmD. 10mm3.在线性尺寸中尺寸数字200 毫米代表（）。
A. 物体的实际尺寸是200 毫米B. 图上线段的长度是200 毫米C. 比例是1:200D. 实际线段长是图上线段长的200 倍4.制图标准规定，尺寸起止符号必须采用箭头的是（）。
A. 弧长B. 半径C. 角度D. 以上都是5.若采用1∶5 的比例绘制一个直径为40 的圆时，其绘图直径为（）。
A. Φ8B. Φ10C. Φ160D. Φ2006.绘制图样时，应采用水利水电工程制图标准规定的（）种图线线宽。
A. 7B. 8C. 9D. 107.在工程图样中，表示可见轮廓线采用（）线型。
A. 粗实线B. 细实线 D.C.波浪线虚线8.工程图样中常用的图线线型有粗实线、（A. 轮廓线B. 边框线C. 细实线9.）、虚线、细点画线等。
D.轨迹线图样中汉字应写成（）体，采用国家正式公布的简化字。
A. 宋体B. 长仿宋C. 隶书D. 楷体10.制图国家标准规定，字体的号数，即字体的高度，分为（）种。
A. 5B. 6C. 7D. 811.若俯视图作剖视图，应该在哪个视图上标注剖切位置线、投影方向和剖切符号的编号是( )。
A.主视图或左视图B.俯视图C.仰视图D.任意视图12.假想用侧平剖切面将物体剖开，移去物体右边的部分，将剩余部分向投影面投影，并画出剖面符号的图形是（）。
A.左视图作剖视B.主视图作剖视C.右视图作剖视D.后视图作剖视13.投影线互相平行，且垂直于投影面的投影方法称为（）。
A.斜投影B.中心投影C.正投影D.平行投影14.当直线与投影面平行时，该直线在投影面上的投影具有（）。
ZZ006 水利工程制图与应用赛题第10套
水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.标注直线段尺寸时，铅直尺寸线上的尺寸数字字头方向是（）。
A.向上B.向左C.向右D.任意2.制图标准规定尺寸线（）。
A.可以用轮廓线代替B.可以用轴线代替C.不能用任何图线代替D.可以用中心线代替3.绘制连接圆弧图时，应确定（）。
A.切点的位置B.连接圆弧的圆心C.先定圆心再定切点D.连接圆弧的大小4.平面图形的分析包括（）。
A.尺寸分析和线型分析B.线型分析和连接分析C.线段分析和连接分析D.尺寸分析和线段分析5.对圆弧标注半径尺寸时， ( )应由圆心引出，尺寸箭头指到圆弧上。
A.尺寸线B.尺寸界线C.尺寸数字D.尺寸箭头6.线性尺寸线终端形式有箭头和斜线两种形式，但在同一张图样中( )形式。
A.只能采用其中一种B.可以同时采用两种C.只能采用第一种D.只能采用第二种7.铅垂面的水平投影与X轴的夹角，反映了铅垂面与（）A.V面的倾角B.H面的倾角C.W面的倾角D. H面与W面的倾角8.一般位置平面内取点的方法是（）。
A.辅助素线法B.辅助圆法C.辅助直线法D.积聚性法9.体表面取点，应（）。
A.首先判定点所在面的位置B.直接画出助直线C.直接画出辅助圆线D.直接求点的投影10.不能用积聚性法取点的面是（）。
A.圆锥面B.特殊位置平面C.圆柱面D.特殊位置平面和圆柱面11.圆锥面上的点（）。
A.都必须用辅助圆法求B.都必须用辅助直线法求C.都必须作辅助线求D.在轮廓素线上时可直接求12.三视图采用的投影方法是（）。
A.斜投影法B.中心投影法C.多面正投影法D.单面投影法13.当直线、平面与投影面平行时，在该投影面上的投影具有（）。
A.积聚性B.真实性C.类似收缩性D.收缩性14.正投影法中，投影面、观察者、物体三者相对位置是（）。
A.人—面—物B.物—人—面C.人—物—面D.面—人—物15.三面投影体系中， H投影面展开的方向是（）。
ZZ006 水利工程制图与应用赛题第3套
水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.标题栏的外框线和内分格线分别用什么线型绘制（）。
A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线2.在线性尺寸中尺寸数字200毫米代表（）。
A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍3.国家标准规定，A0图汉字最小字高不宜小于（）mm。
A、3B、2C、3.5D、 54.图样上标注的尺寸，一般应由（）组成。
A、尺寸界线、尺寸箭头、尺寸数字B、尺寸线、尺寸界线、尺寸数字C、尺寸数字、尺寸线及其终端、尺寸箭头D、尺寸界线、尺寸线及起止符号、尺寸数字5.A2图幅中的e值是（）mm。
A、10B、5C、20D、256.假想用剖切平面将物体剖开，移去剖切平面前面的部分，剩余部分向投影面投影，并画出剖面材料符号，所得的图形称（）。
A.视图B.主视图C.剖视图D.局部视图7.若俯视图作剖视图，应该在哪个视图上标注剖切位置. 投影方向和剖切符号的编号？( )。
A.主视图或左视图B.俯视图C.仰视图D.任意视图8.假想用侧平剖切面将物体剖开，移去物体右边的部分，将剩余部分向投影面投影，并画出剖面符号的图形是（）。
A.左视图作剖视B.主视图作剖视C.右视图作剖视D.后视图作剖视9.投影线互相平行，且垂直于投影面的投影方法称为（）。
A.斜投影B.中心投影C.正投影D.平行投影10.当直线与投影面平行时，该直线在投影面上的投影具有（）。
A.积聚性B.真实性C.类似性D.平行性11.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。
A.点B.直线C.实形的平面D.缩小的平面12.左视图的投影方向是（）。
A.由前向后B.由左向右C.由右向左D.由上向下13.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。
水利工程制图-习题集(考试试卷A卷)-文本
系别：__________ 班次：____________ 姓名：___________ 学号：____________ 。
装。
订。
线。
兰州资源环境职业技术学院2011—2012学年第二学期《水利工程制图》期末考试试卷(A)注意：本试卷共五大题，总分 分，考试时间 分钟。
本试卷适用于 水利施工（ ）、（ ）、（ ）班， 水利工程（ ）、（ ）、（ ）班，六个班，共需印制 份。
．根据投射线的类型， 投影法可分为 和。
✌ 中心投影法 平行投影法 中部投影法 平行投影法 中央投影法 平行投影法 中心投影法 平面投影法根据投射线与投影面是否垂直，平行投影法又可分为和 。
✌．正面投影法 斜面投影法 ．正投影法 斜投影法 ．正投影法 斜面投影法．正面投影法 斜投影法． 是工程中应用最广泛的一种图示方法。
✌．三面正投影图 ．单多面正投影图 ．多面正投影图．六面正投影图．空间两直线的相对位置可分为 、、和四种。
✌．平行 、 相贯 、 交叉 和 垂直 ．平行 、 相交 、 交叉 和 铅垂 ．平行 、 相交 、 相叉 和 垂直 ．平行 、 相交 、 交叉 和 垂直 空间两直线互相平行，则它们的。
✌．同面投影也一定平行 ．同面投影也一定不 ．异面投影也一定平行一、单选题 每题 分，共 个题，共 分。
将正确选项填入答题卡栏的表格中，在题上直接选不给分。
．同面投影也一定不平行空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 。
✌．不同面投影．同面投影．异面投影．同三面投影互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影 。
✌．也反映钝角．也不反映直角．也反映直角．也反映锐角在三投影面体系中平面与投影面的相对位置可分 、 和 。
✌．不一般位置平面 、 投影面垂直面 和投影面平行面。
．一般位置平面 、 投影面垂直面 和投影面平行面。
．一般位置平面 、 投影面倾斜面 和投影面平行面。
水利工程制图理论考核试题
水利工程制图水利工程制图选择题一选择题1.制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是（）。
A. 420×594B. 210×297C. 594×841D. 841×11892.制图标准规定，铅直尺寸线上的尺寸数字字头方向是（）。
A. 向上B. 向左C. 保持字头向上的趋势D. 任意3.制图标准中规定A0图幅大小是A3图幅大小的（）。
A. 2倍B. 4倍C. 8倍D. 1/2倍4.分别用下列比例画同一个物体，画出图形最大的比例是（）。
A. 1:100B. 1:10C. 1:50D. 1:2005.标题栏的外框线和内分格线分别用什么线型绘制（）。
A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线6.制图标准中规定，不说明的情况下，标高、桩号及规划图的尺寸的单位是（）。
A. mB. mmC. cmD.以上均可7.在线性尺寸中尺寸数字200毫米代表（）。
A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍8.《水利水电工程制图标准》规定，尺寸起止符号必须采用箭头的是（）。
A. 弧长B. 半径C. 角度D. 以上都是9.投影线互相平行，且垂直于投影面的投影方法称为（）。
A. 斜投影B. 中心投影C. 正投影D. 平行投影10.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。
A. 点B. 直线C. 实形的平面D. 缩小的平面11.左视图的投影方向是（）。
A. 由前向后B. 由左向右C. 由右向左D. 由上向下12.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。
A. 投影面B. H面C. W面D. V面13.在绘制三视图时，物体的宽度规定为（）。
A. X轴方向的尺寸B. Y轴方向的尺寸C. Z轴方向的尺寸D. 都不正确14.当直线垂直于V面时，则其在H面上的投影是（）。
水利工程制图理论考核试题(一)
水利工程制图理论考核试题(一)一、考核范围水利工程制图理论考核试题主要考察学生在水利工程制图方面的基本理论知识、制图技能和制图能力，包括水利工程制图的基本概念、制图方法、符号用法、制图规范等内容。
二、试题构成考核试题主要分为两个部分，其中第一部分为选择题，第二部分为主观题。
1. 选择题选择题主要考察学生对于水利工程制图基本概念、符号用法、制图规范等方面的掌握程度。
试题包括单选题和多选题两种形式，具体包括以下内容：（1）基本概念：例如水利工程制图的定义、分类、制图对象、制图目的，等等。
（2）符号用法：例如实线、虚线、点线、箭头的使用方式和含义，等等。
（3）制图规范：例如图幅的选取、标题的编写、比例尺、坐标系、符号的搭配等制图规范。
（4）制图技能：例如准确测量、绘制、标注和修订制图等技能操作。
2. 主观题主观题主要考查学生对于水利工程制图理论知识的理解和运用能力，试题形式包括论述题和计算题两种形式。
具体试题包括以下内容：（1）制图方法：例如平面图、立面图、剖面图等制图方法。
（2）使用软件：例如AutoCAD等计算机辅助绘图软件的使用方法和操作技巧。
（3）制图技巧：例如制图的比例尺变化、图形自相似性的处理以及标注与符号的结合等。
（4）水利工程制图标准：例如国家《水利水电工程制图标准》(GB/T 50137)等标准的熟练掌握和运用。
三、考核重点1. 制图基础知识的掌握：学生应具备较为扎实的制图基础知识，包括实线、虚线、点线、箭头的使用方法和含义，以及比例尺、坐标系等必备的制图知识。
2. 制图技能的实践能力：学生应具备制图技能的实践能力，包括准确测量、绘制、标注和修订制图等技能操作。
3. 制图规范的掌握：学生应熟悉制图规范的内容，包括图幅的选取、标题的编写、比例尺、坐标系、符号的搭配等制图规范，以此来保证制图的准确和标准化。
四、考核方法为了考查学生在水利工程制图方面的综合能力和实践能力，采用分级考核方式：1. 考试采用笔试的方式进行考试，包括选择题和主观题两部分，总分为100分。
水利工程制图-复习题
水利工程制图-复习题第六单元组合体1. 画组合体视图应先进行A尺寸分析B线型分析C视图选择D形体分析2. 识读三视图首先使用的读图方法是A线面分析法B形体分析法C线型分析法D综合分析法3. 识读组合体视图中形体较复杂的细部结构应进行A形体分析B线面分析C投影分析D尺寸分析4. 选择组合体主视图的投影方向应A尽可能多的反映组合体的形状特征及各组成部分的相对位置B使它的长方向平行于正投影面C 使其它视图呈现的虚线最少D前三条都要考虑5. 柱体需要标注的尺寸是A两个底面形状尺寸和两底面间的距离B所有线段的定形尺寸C一个底面形状尺寸和两底面间的距离D底面形状尺寸6. 台体需要标注的尺寸是A两个底面形状尺寸和两底面间的距离B所有线段的定形尺寸C一个底面形状尺寸和两底面间的距离D底面形状尺寸7. 切割体需要标注的尺寸是A原体尺寸和截平面的形状尺寸B原体尺寸和截平面的位置尺寸C原体尺寸和截平面的形状与位置尺寸D所有线的定形尺寸及定位尺寸8. 大半圆柱直径尺寸数字前应标注的符号是A ?B RC S?D SR9. 大半圆柱应标注的尺寸是A 2个B 3个C 4个D 5个10. L形应标注的尺寸是A 4个B 5个C 6个D 7个第七单元轴测图（单选题）1. 获得正轴测图的投影方法是A 中心投影法B 正投影法C 斜投影法D 平行投影法2. 斜二等轴测图的轴间角是A都是90° B 都是120° C 90°,135°，135° D 90°,90°，135°3. 斜二等轴测图的轴向伸缩系数是A p=q=r=1B p=q=r=0.82C p=r=1,q=0.5D p=q=1,r=0.54. 形体只在正平面上有圆、半圆、圆角时，作图简单的轴测图是A 正等侧B 斜二测C 正二测D 前三者都一样5. 平行于正面的正方形，对角线平行于X轴、Z轴，它的正等轴测图是A 菱形B 正方形C 多边形D 长方形6. 轴测图具有的基本特性是A 平行性，可量性B 平行性，收缩性C 可量性，积聚性D可量性，收缩性7. 画正等测图一般采用的轴向伸缩系数是A p=q=r=0.82B p=q=r=1C p=r=q=1.22D p=q=1,r=0.58. 画侧平面圆的正等测图应选用的轴测轴是A X、Y轴B X、Z轴C Y、Z轴D 任意两轴第八单元视图、剖视图、断面图（单选题）1. 六个基本视图的名称A 标注后视图B只标注右视图C都不标注D不标注主视图2. 向视图的名称A 可标注B 必须标注C 不能标注D 可不标注3. 基本视图的方位与空间相反的视图是A 主视图B 后视图C 俯视图D 仰视图4. 画局部视图时，应在基本视图上标注出A 投射方向B 名称C 投射方向和相应字母D 不标注5. 斜视图是向A 不平行与任何基本投影面的辅助平面投影B 基本投影面投影C水平投影面投影D正投影面投影6. 局部视图与斜视图的实质区别是A 投影部位不同B 投影面不同C 投影方法不同D画法不同7. 假想用正平面剖切面将物体剖开，移去物体前面的部分，将剩余部分向投影面投射，并画出断面符号的图形是A 左视图B 主视图C 剖视图D 断面图8. 选择全剖视图的条件是A 外形简单内部复杂的物体B 非对称物体C 外形复杂内部简单的物体D 对称物体9. 若主视图作剖视，应该在哪个视图上标注剖切位置和投影方向A 主视图B 俯视图或左视图C 后视图D 任意视图10. 同一物体各图形中的剖面符号A 间距可不一致B 无要求C 必须方向一致D 方向必须一致并要间隔相同11. 半剖视图中视图部分与剖视部分的分界线是A 点画线B 波浪线C 粗实线D 虚线12. 阶梯剖视图所用的剖切平面是A 一个剖切平面B 两个相交的剖切平面C 两个剖切平面D 几个平行的剖切平面13. 移出断面图在下列哪种情况下要全标注A 按投影关系配置的断面B 放在任意位置的对称断面C 配置在剖切位置延长线上的断面D 不按投影关系配置也不配置在剖切位置延长线上的不对称断面14. 重合断面图应画在A 视图的轮廓线以外B 剖切位置线的延长线上C 视图轮廓线以内D 按投影关系配置第九单元标高投影（单选题）1.标高投影是A 多面投影B 单面正投影C 平行投影D 中心投影2. 标高投影图的要素不包括A 水平投影B 绘图比例C 高程数值D 高差数值3. 水工图中的绝对高程所用的基准面是A 黄海平均海平面B 东海平均海平面C 建筑物开挖面D自然地面4. 建筑物上相邻两面交线上的点是A 不同高程等高线的交点B 等高线与坡度线的交点C 同高程等高线的交点D 坡度线上的点5. 已知直线上两点的高差是3，两点间的水平投影长度是9，该直线的平距为A 1/3B 3C 9D 1/96. 平面上的示坡线A 与等高线平行B 是一般直线C是正平线 D 与等高线垂直7. 平面的坡度是指平面上A 任意直线的坡度B 边界线的坡度C 坡度线的坡度D 最小坡度8. 在标高投影中，两坡面坡度的箭头方向一致且互相平行，但坡度值不同，两坡面的交线A 是一条一般位置直线B 是一条等高线C 与坡度线平行D 没有交线9. 正圆锥面上等高线与素线的相对位置关系是A 平行B 相交C 交叉D 垂直相交第十单元水工建筑物中常见的曲面（单项选择题）1. 柱面和锥面是以A 正截面（垂直于轴线的截面）的形状命名B底面与轴线的相对位置命名C截面的形状和底面与轴线的相对位置命名D正截面的形状和底面与轴线的相对位置命名2. 实际绘图中柱面上素线的画法是A大致控制从轴线到轮廓素线之间，由稀到密平行轴线画实线B大致控制从轴线到轮廓素线之间，由密到稀平行轴线画细实线C大致控制，按视图中间密两边稀画素线D大致控制，按视图中间稀两边密画素线3. 正截面为圆，底面与轴线倾斜的锥面是A 正圆锥面B 正椭圆锥面C 斜椭圆锥面D 斜圆锥面4. 锥面上的素线应该是A 都不过锥顶B 都通过锥顶C 半通过锥顶D 部分通过锥顶5. 方圆渐变段长度1/2出断面的圆弧半径是A 圆形的半径B 方形的边长C 圆形半径的1/2D 圆形半径的1/46. 扭面上的素线有A 一组B 两组C 三组D 四组7. 规定扭面侧面投影上绘制的素线是A 正平线B 水平线C 侧平线D 一般位置直线8. 扭面翼墙的横断面形状是A 矩形B 三边形C 菱形D 梯形第十一单元水利工程图（单项选择题）1. 表达水利工程的布局、位置、类别等内容的图样是A 建筑物结构图B 规划图C 施工图D 下游立面图2. 根据投射方向，枢纽布置图应该是A 立面图B 平面图C 主视图D 左视图3. 表达水工建筑物形状、大小、构造、材料等内容的图样是A 轴测图B 施工导流图C 枢纽布置图D 建筑物结构图4. 施工阶段绘制的图样是A 地形图B 枢纽布置图C 基础开挖图D 规划图5. 反映建筑物高度的视图，在水工图中称为A 立面图B 平面图C 左视图D 俯视图6. 在水工图中，将视向顺水流方向所得到的立面图称为A 上游立面图B 下游立面图C 合成视图D 纵剖视图7. 平行水闸轴线剖切得到的剖视图是A 横剖视图B 局部剖视图C 纵剖视图D 纵断面图8. 垂直土坝坝轴线剖切得到的断面图是A 横剖视图B 纵剖视图C 纵断面图D 横断面图9. 下列哪些图样中需要画出详图A 枢纽布置图B 建筑物结构图C规划图D地形图10. 挡水建筑物平面布置图上的水流方向应该是A 从左到右B 自下而上C 自上而下D 任意方向11. 水闸平面图上的水流方向应该是A 从左到右B 自下而上C 自上而下D 任意方向12. 水闸的一半画上游半立面，一半画下游半立面得到的图样是A 阶梯视图B 半剖视图C 纵剖视图D 合成视图13. 水闸的平面图以对称线为界只画一半采用的是A 省略画法B 简化画法C 示意画法D 半剖视图14. 某水闸上消力池的排水孔，只画出几个圆孔，其余的均画出中心线，采用的是什么画法A 省略画法B 简化画法C 连接画法D 示意画法15. 某溢流坝的立面图上画出了闸门，采用的画法是A 简化画法B 示意画法C 详图D 拆卸画法16. 隧洞的桩号0+000应该标注在什么位置A 隧洞的尾端B 隧洞的中间C 闸门槽处D 隧洞的起始端17. 某桩号为1+130.00，则表示A 长度1130mB 宽度130mC 该桩号处距离起点1130mD 高程1130.000m18. 某对称水闸宽度方向水平尺寸基准的位置是A 水闸对称轴线B 闸门槽处C 水闸起始端D 水闸尾端19. 土坝的定位基准是A 上游坝脚B 上游坝坡C 坝轴线D 下游马道20. 在水工图中需要画出地形、方位、河流方向的图样是A详图 B 纵剖视图 C 横断面图 D 枢纽平面布置图21. 钢筋图中的断面图上应该A 画材料符号B 把结构轮廓画成粗实线C 把钢筋投影画成虚线D 把结构轮廓画成细实线22. ⑥4Ф8@200中的⑥表示A 间隔为6B 钢筋直径为6C 编号为6D 6根钢筋第十二单元房屋建筑学（单选题）1. 下列图中不是建筑施工图的是A 总平面图B 建筑立面图C 配筋图D 阳台详图2. 下列立面图的命名错误的是A 左侧立面图B I-I立面图C 南立面图D ①~⑤立面图3. 下列图中不需要标注定位轴线的是A 建筑平面图B 建筑立面图C 总平面图D 建筑详图4. 建筑物的平面形状用图例表示的图是A 总平面图B 底层平面图C 详图D 标准层平面图5. 在建筑立面图中，为了使立面层次分明，绘图时用A 一种实线B 两种实线C 三种实线D 四种实线6. 绘制详图不能采用的图示方法是A 视图B 剖视图C 断面图D 示意画法7. 总平面图中的室内地面高程指的是A 底层窗台的高度B 二层楼板的高程C屋顶的高程 C 底层室内地面的高程8. 建筑平面图中定位轴线的位置指的是A 墙、B 柱中心位置C 外墙的轮廓线D 墙的轮廓线柱的轮廓线9. 为了便于施工在建筑平面图的外部通常标注A 一道尺寸B 二道尺寸C 三道尺寸D 四道尺寸10. 在建筑平面图中，门、窗应A 画出实形B 标注代号和编号 C用图例表示并标注门、窗的代号和编号11. 建筑立面图中，外墙面的装修做法，应该A 画出详图B 用图例表示C 注写文字D 画出建筑材料符号。
ZZ006 水利工程制图与应用赛题第7套
水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.标注圆的直径尺寸时，一般（）应通过圆心，尺寸箭头指到圆弧上。
A．尺寸线B．尺寸界线C．尺寸数字D．尺寸箭头2.标注（）尺寸时，应在尺寸数字前加注直径符号“φ”。
A．圆的半径B．圆的直径C．圆球的半径D．圆球的直径3.不可见轮廓线采用（）来绘制。
A．粗实线B．虚线 C.细实线 D.点划线4.下列比例当中表示放大比例的是（）A．1：1 B．2：1 C.1：2 C.1：105.在标注球的直径时应在尺寸数字前加（）。
A．R B．Φ C.SΦ D.D6.下列比例当中表示缩小比例的是（）。
A．1：1 B．2：1 C.1：2 D.10：17.下列尺寸正确标注的图形是()8.角度尺寸在标注时，文字一律（）书写。
A．水平B．垂直 C.倾斜 D.任意位置9.标题栏一般位于图纸的（）。
A．右下角B．左下角C．右上角D．任意位置10.绘制平面图形时，布图画基准线后，首先绘制（）A．中间线段B．已知线段C．连接线段D．哪部分都可以11.P平面于投影面，在正立投影面上的投影反映实形。
（）A.平行、侧立B.垂直、水平C.垂直、正立D.平行、正立12.Q平面于投影面，在该正立投影面上的投影具有积聚性。
( )A.平行、侧立B.垂直、水平C.垂直、正立D.平行、正立13.AB直线于投影面，在正立投影面上的投影反映实长。
（）A.平行、侧立B.垂直、水平C.垂直、正立D.平行、正立14.P平面于投影面，在正立投影面上的投影为类似形。
（）A.倾斜、正立。
B.平行、水平。
C.垂直、正立。
D.倾斜、侧立。
15.Q平面于投影面，在正立投影面上的投影积聚成直线。
（）A.倾斜、正立。
B.平行、水平。
C.平行、正立。
D.倾斜、侧立。
16.Q平面于投影面，在正立投影面上的投影反映实形。
（）A.倾斜、正立。
B.平行、正立。
C.垂直、正立。
D.倾斜、侧立。
17.P平面于投影面，在正立投影面上的投影为类似形。
水利工程识图考试题及答案
水利工程识图考试题及答案一、选择题（每题2分，共20分）1. 水利工程中，用于测量水位的仪器是（）。
A. 水准仪B. 经纬仪C. 测距仪D. 测高仪答案：A2. 以下哪项不是水库大坝的主要类型？（）。
A. 土石坝B. 混凝土坝C. 重力坝D. 悬索坝答案：D3. 水利工程中，用于控制水流的建筑物是（）。
A. 溢洪道B. 引水渠C. 闸门D. 导流渠答案：C4. 以下哪项是水利工程中常见的水质监测指标？（）。
A. pH值B. 温度C. 流速D. 风速5. 以下哪项不是水利工程中常用的建筑材料？（）。
A. 混凝土B. 钢材C. 木材D. 塑料答案：D6. 水利工程中，用于测量水流量的仪器是（）。
A. 流速仪B. 压力计C. 温度计D. 湿度计答案：A7. 以下哪项是水利工程中常见的水工建筑物？（）。
A. 水塔B. 水坝C. 水泵站D. 水处理厂答案：B8. 水利工程中，用于提高水位的建筑物是（）。
A. 闸门B. 溢洪道C. 泵站D. 导流渠答案：C9. 以下哪项不是水利工程中常见的水文现象？（）。
B. 干旱C. 潮汐D. 地震答案：D10. 水利工程中，用于测量水深的仪器是（）。
A. 水位计B. 流速仪C. 测距仪D. 测高仪答案：A二、填空题（每空1分，共20分）1. 水利工程的主要目的是______、______和______。
答案：防洪、灌溉、发电2. 水库的容量通常用______和______来表示。
答案：库容、有效库容3. 水利工程中，______是指水坝上游的水位。
答案：正常蓄水位4. 溢洪道的主要作用是______和______。
答案：泄洪、控制水位5. 水利工程中，______是指水流的垂直落差。
答案：水头6. 水利工程中，______是指水流的平面投影。
答案：水道7. 水利工程中，______是指水流的速度。
答案：流速8. 水利工程中，______是指水流的流量。
答案：流量9. 水利工程中，______是指水流的深度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六单元组合体1. 画组合体视图应先进行A尺寸分析B线型分析C视图选择D形体分析2. 识读三视图首先使用的读图方法是A线面分析法B形体分析法C线型分析法D综合分析法3. 识读组合体视图中形体较复杂的细部结构应进行A形体分析B线面分析C投影分析D尺寸分析4. 选择组合体主视图的投影方向应A尽可能多的反映组合体的形状特征及各组成部分的相对位置B使它的长方向平行于正投影面C 使其它视图呈现的虚线最少D前三条都要考虑5. 柱体需要标注的尺寸是A两个底面形状尺寸和两底面间的距离B所有线段的定形尺寸C一个底面形状尺寸和两底面间的距离D底面形状尺寸6. 台体需要标注的尺寸是A两个底面形状尺寸和两底面间的距离B所有线段的定形尺寸C一个底面形状尺寸和两底面间的距离D底面形状尺寸7. 切割体需要标注的尺寸是A原体尺寸和截平面的形状尺寸B原体尺寸和截平面的位置尺寸C原体尺寸和截平面的形状与位置尺寸D所有线的定形尺寸及定位尺寸8. 大半圆柱直径尺寸数字前应标注的符号是A ϕB RC SϕD SR9. 大半圆柱应标注的尺寸是A 2个B 3个C 4个D 5个10. L形应标注的尺寸是A 4个B 5个C 6个D 7个第七单元轴测图（单选题）1. 获得正轴测图的投影方法是A 中心投影法B 正投影法C 斜投影法D 平行投影法2. 斜二等轴测图的轴间角是A都是90° B 都是120° C 90°,135°，135° D 90°,90°，135°3. 斜二等轴测图的轴向伸缩系数是A p=q=r=1B p=q=r=0.82C p=r=1,q=0.5D p=q=1,r=0.54. 形体只在正平面上有圆、半圆、圆角时，作图简单的轴测图是A 正等侧B 斜二测C 正二测D 前三者都一样5. 平行于正面的正方形，对角线平行于X轴、Z轴，它的正等轴测图是A 菱形B 正方形C 多边形D 长方形6. 轴测图具有的基本特性是A 平行性，可量性B 平行性，收缩性C 可量性，积聚性D可量性，收缩性7. 画正等测图一般采用的轴向伸缩系数是A p=q=r=0.82B p=q=r=1C p=r=q=1.22D p=q=1,r=0.58. 画侧平面圆的正等测图应选用的轴测轴是A X、Y轴B X、Z轴C Y、Z轴D 任意两轴第八单元视图、剖视图、断面图（单选题）1. 六个基本视图的名称A 标注后视图B只标注右视图C都不标注D不标注主视图2. 向视图的名称A 可标注B 必须标注C 不能标注D 可不标注3. 基本视图的方位与空间相反的视图是A 主视图B 后视图C 俯视图D 仰视图4. 画局部视图时，应在基本视图上标注出A 投射方向B 名称C 投射方向和相应字母D 不标注5. 斜视图是向A 不平行与任何基本投影面的辅助平面投影B 基本投影面投影C水平投影面投影D正投影面投影6. 局部视图与斜视图的实质区别是A 投影部位不同B 投影面不同C 投影方法不同D画法不同7. 假想用正平面剖切面将物体剖开，移去物体前面的部分，将剩余部分向投影面投射，并画出断面符号的图形是A 左视图B 主视图C 剖视图D 断面图8. 选择全剖视图的条件是A 外形简单内部复杂的物体B 非对称物体C 外形复杂内部简单的物体D 对称物体9. 若主视图作剖视，应该在哪个视图上标注剖切位置和投影方向A 主视图B 俯视图或左视图C 后视图D 任意视图10. 同一物体各图形中的剖面符号A 间距可不一致B 无要求C 必须方向一致D 方向必须一致并要间隔相同11. 半剖视图中视图部分与剖视部分的分界线是A 点画线B 波浪线C 粗实线D 虚线12. 阶梯剖视图所用的剖切平面是A 一个剖切平面B 两个相交的剖切平面C 两个剖切平面D 几个平行的剖切平面13. 移出断面图在下列哪种情况下要全标注A 按投影关系配置的断面B 放在任意位置的对称断面C 配置在剖切位置延长线上的断面D 不按投影关系配置也不配置在剖切位置延长线上的不对称断面14. 重合断面图应画在A 视图的轮廓线以外B 剖切位置线的延长线上C 视图轮廓线以内D 按投影关系配置第九单元标高投影（单选题）1.标高投影是A 多面投影B 单面正投影C 平行投影D 中心投影2. 标高投影图的要素不包括A 水平投影B 绘图比例C 高程数值D 高差数值3. 水工图中的绝对高程所用的基准面是A 黄海平均海平面B 东海平均海平面C 建筑物开挖面D自然地面4. 建筑物上相邻两面交线上的点是A 不同高程等高线的交点B 等高线与坡度线的交点C 同高程等高线的交点D 坡度线上的点5. 已知直线上两点的高差是3，两点间的水平投影长度是9，该直线的平距为A 1/3B 3C 9D 1/96. 平面上的示坡线A 与等高线平行B 是一般直线C是正平线 D 与等高线垂直7. 平面的坡度是指平面上A 任意直线的坡度B 边界线的坡度C 坡度线的坡度D 最小坡度8. 在标高投影中，两坡面坡度的箭头方向一致且互相平行，但坡度值不同，两坡面的交线A 是一条一般位置直线B 是一条等高线C 与坡度线平行D 没有交线9. 正圆锥面上等高线与素线的相对位置关系是A 平行B 相交C 交叉D 垂直相交第十单元水工建筑物中常见的曲面（单项选择题）1. 柱面和锥面是以A 正截面（垂直于轴线的截面）的形状命名B底面与轴线的相对位置命名C截面的形状和底面与轴线的相对位置命名D正截面的形状和底面与轴线的相对位置命名2. 实际绘图中柱面上素线的画法是A大致控制从轴线到轮廓素线之间，由稀到密平行轴线画实线B大致控制从轴线到轮廓素线之间，由密到稀平行轴线画细实线C大致控制，按视图中间密两边稀画素线D大致控制，按视图中间稀两边密画素线3. 正截面为圆，底面与轴线倾斜的锥面是A 正圆锥面B 正椭圆锥面C 斜椭圆锥面D 斜圆锥面4. 锥面上的素线应该是A 都不过锥顶B 都通过锥顶C 半通过锥顶D 部分通过锥顶5. 方圆渐变段长度1/2出断面的圆弧半径是A 圆形的半径B 方形的边长C 圆形半径的1/2D 圆形半径的1/46. 扭面上的素线有A 一组B 两组C 三组D 四组7. 规定扭面侧面投影上绘制的素线是A 正平线B 水平线C 侧平线D 一般位置直线8. 扭面翼墙的横断面形状是A 矩形B 三边形C 菱形D 梯形第十一单元水利工程图（单项选择题）1. 表达水利工程的布局、位置、类别等内容的图样是A 建筑物结构图B 规划图C 施工图D 下游立面图2. 根据投射方向，枢纽布置图应该是A 立面图B 平面图C 主视图D 左视图3. 表达水工建筑物形状、大小、构造、材料等内容的图样是A 轴测图B 施工导流图C 枢纽布置图D 建筑物结构图4. 施工阶段绘制的图样是A 地形图B 枢纽布置图C 基础开挖图D 规划图5. 反映建筑物高度的视图，在水工图中称为A 立面图B 平面图C 左视图D 俯视图6. 在水工图中，将视向顺水流方向所得到的立面图称为A 上游立面图B 下游立面图C 合成视图D 纵剖视图7. 平行水闸轴线剖切得到的剖视图是A 横剖视图B 局部剖视图C 纵剖视图D 纵断面图8. 垂直土坝坝轴线剖切得到的断面图是A 横剖视图B 纵剖视图C 纵断面图D 横断面图9. 下列哪些图样中需要画出详图A 枢纽布置图B 建筑物结构图C规划图D地形图10. 挡水建筑物平面布置图上的水流方向应该是A 从左到右B 自下而上C 自上而下D 任意方向11. 水闸平面图上的水流方向应该是A 从左到右B 自下而上C 自上而下D 任意方向12. 水闸的一半画上游半立面，一半画下游半立面得到的图样是A 阶梯视图B 半剖视图C 纵剖视图D 合成视图13. 水闸的平面图以对称线为界只画一半采用的是A 省略画法B 简化画法C 示意画法D 半剖视图14. 某水闸上消力池的排水孔，只画出几个圆孔，其余的均画出中心线，采用的是什么画法A 省略画法B 简化画法C 连接画法D 示意画法15. 某溢流坝的立面图上画出了闸门，采用的画法是A 简化画法B 示意画法C 详图D 拆卸画法16. 隧洞的桩号0+000应该标注在什么位置A 隧洞的尾端B 隧洞的中间C 闸门槽处D 隧洞的起始端17. 某桩号为1+130.00，则表示A 长度1130mB 宽度130mC 该桩号处距离起点1130mD 高程1130.000m18. 某对称水闸宽度方向水平尺寸基准的位置是A 水闸对称轴线B 闸门槽处C 水闸起始端D 水闸尾端19. 土坝的定位基准是A 上游坝脚B 上游坝坡C 坝轴线D 下游马道20. 在水工图中需要画出地形、方位、河流方向的图样是A详图 B 纵剖视图 C 横断面图 D 枢纽平面布置图21. 钢筋图中的断面图上应该A 画材料符号B 把结构轮廓画成粗实线C 把钢筋投影画成虚线D 把结构轮廓画成细实线22. ⑥4Ф8@200中的⑥表示A 间隔为6B 钢筋直径为6C 编号为6D 6根钢筋第十二单元房屋建筑学（单选题）1. 下列图中不是建筑施工图的是A 总平面图B 建筑立面图C 配筋图D 阳台详图2. 下列立面图的命名错误的是A 左侧立面图B I-I立面图C 南立面图D ①~⑤立面图3. 下列图中不需要标注定位轴线的是A 建筑平面图B 建筑立面图C 总平面图D 建筑详图4. 建筑物的平面形状用图例表示的图是A 总平面图B 底层平面图C 详图D 标准层平面图5. 在建筑立面图中，为了使立面层次分明，绘图时用A 一种实线B 两种实线C 三种实线D 四种实线6. 绘制详图不能采用的图示方法是A 视图B 剖视图C 断面图D 示意画法7. 总平面图中的室内地面高程指的是A 底层窗台的高度B 二层楼板的高程C屋顶的高程 C 底层室内地面的高程8. 建筑平面图中定位轴线的位置指的是A 墙、B 柱中心位置C 外墙的轮廓线D 墙的轮廓线柱的轮廓线9. 为了便于施工在建筑平面图的外部通常标注A 一道尺寸B 二道尺寸C 三道尺寸D 四道尺寸10. 在建筑平面图中，门、窗应A 画出实形B 标注代号和编号 C用图例表示并标注门、窗的代号和编号11. 建筑立面图中，外墙面的装修做法，应该A 画出详图B 用图例表示C 注写文字D 画出建筑材料符号。
