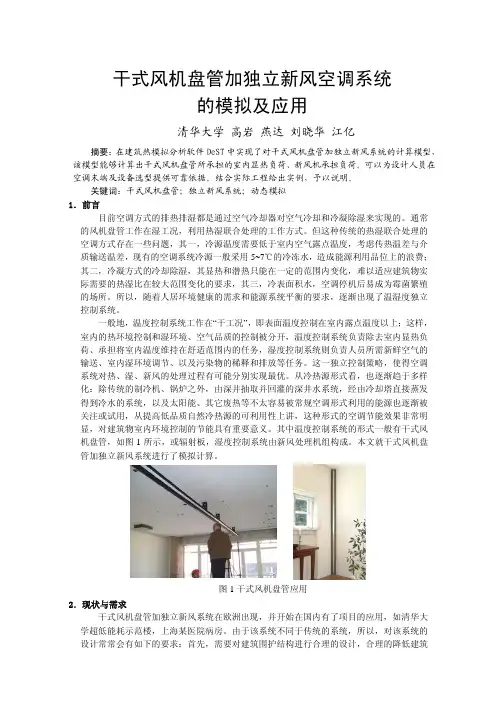

干式风机盘管加独立新风空调系统 的模拟及应用
势必造成设备的浪费或不满足各个房间的要求。所以利用这些数据可以为各个房间干式风
机盘管末端的容量选型提供依据。
最后，还可以计算得到新风机组所承担的负荷结果，如图 10，该数据也可以为新风机 组的选型及运行提供基础数据。
30
Байду номын сангаас
20
新风负荷（kW）
10
0
-10
-20
-30
5.结论
-40 1
1001 2001 3001 4001 5001 6001 7001 8001 时间（h）
接下来，我们给出几个房间全年峰值负荷的计算结果，房间的建筑平面如图 8，其中 的五个房间干式风机盘管峰值冷热负荷结果如图 9。
热负荷
冷负荷
140
124
120
【精品】风机盘管加新风系统—风机盘管加新风系统介绍
暖通知识中央空调能够有效解决室内温度问题，虽然风机盘管有一定的除湿功能，但是效果不是很明显。
想要彻底解决室内空气湿度问题,改善空气质量，还是需要借助新风系统。
风机盘管加新风系统有效解决了室内空气温度与湿度问题，下面就带大家了解下风机盘管加新风系统.风机盘管加新风系统安装效果图风机盘管加新风系统—什么是风机盘管加新风系统风机盘管加新风系包括两部分，一部分是中央空调的风机盘管，负责室内温度的调节；另一部分是新风系统，提高室内空气质量.风机盘管加新风系统—风机盘管加新风系统优点与全空气系统相比，风机盘管加新风系统有以下特点:1。
控制灵活，具有个别控制的优越性，可灵活地调节各房间的温度，根据房间的使用状况确定风机盘管的启停.2.风机盘管机组体型小，占地小，布置和安装方便。
3。
容易实现系统分区控制，冷热负荷能够按房间朝向、使用目的、使用时间等把系统分割为若干区域系统，实施分区控制。
风机盘管加新风系统—风机盘管加新风系统注意事项首先，要保持新风入口清洁，不被污染。
要注意取风口的位置,不要使其吸入建筑排风。
此外,新风过滤网也要作到定时清洗.新风竖井或者新风风道要注意清洁通畅.最后，风机盘管的凝结水盘要保持清洁。
凝结水盘是污垢存积的地方，要及时清洗,消灭病毒生存的载体。
以上是舒适100网专家总结的风机盘管加新风系统的特点和注意事项，风机盘管加新风系统能轻松解决室内空气问题。
舒适100拥有专业的设计团队，提供免费设计服务，为您量身打造最合适的方案，让您轻松享受舒适、健康的现代家居生活.相关内容风机盘管加新风系统设计原理及特点风机盘管加新风系统优缺点地暖最早出现在我国要追溯到明朝时期，地暖使用历史非常久远，当然，现代地暖已经被赋予了更多的含义，不单只是解决室内温度而已，地暖还代表了一种时尚舒适的家庭采暖方式.地暖在我国北方地区使用广泛，很多人对地暖也有一定的认知度，但是也有很多人,特别是中南部地区不知道什么是地暖，也不清楚地暖的工作原理，下面我们就为大家一一说明。
地源热泵风机盘管加独立新风系统方案报告
某别墅地源热泵空调系统技术方案2009年7月目录第一章工程概况及方案设计依据 (1)1、工程概况 (1)2、设计依据 (1)第二章室外地埋管系统设计方案说明 (5)1、系统设计思路 (5)2、土壤换热器换热参数 (7)第三章地源热泵系统机房设计方案 (11)1、机房配置说明 (11)第四章地源热泵系统末端设计方案 (13)1、风机盘管加独立新风系统特点及应用 (13)2、风机盘管选型 (13)第一章工程概况及方案设计依据1、工程概况本项目位于浙江绍兴，该建筑—E10#楼主要以居住为主，建筑面积为303.4m2。
由于本项目暂未提供冷热负荷，考虑浙江绍兴气候特点，按照负荷指标法进行空调冷热负荷计算（包括新风冷负荷）。
具体数据如下表：空调冷负荷一层115.9m2 二层118m2 三层62.2 总和17.4kw 17.7kw 9.4kw 44.5kw空调热负荷一层115.9m2 二层118m2 三层62.2 总和15.1kw 15.3kw 8.1kw 38.5kw2、设计依据2.1、设计所采用的相关规范和技术标准：《采暖通风与空气调节设计规范》GB50019－2003《高层民用建筑设计防火规范》GB50045-95 (2005年版)《通风与空调工程施工质量验收规范》GB50243-2002《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《给排水管道工程施工及验收规范》GB50268-97《埋地聚乙烯给水管道工程技术规程》CJJ101-2004 J362-2004《地源热泵供暖空调技术规程》GB50366-20052.2、室外设计参数1、夏季空调室外计算干球温度：32.1℃2、夏季空调室外计算湿球温度：28.0℃3、夏季平均日较差：3.8℃4、冬季空调室外计算干球温度：-4℃5、冬季采暖室外计算干球温度：-2℃6、冬季通风室外计算干球温度：3℃7、室外平均风速：夏季 3.8m/s 冬季 3.8m/s3、技术方案附件附一、地源热泵空调系统与传统空调系统运行费用比较1运行费用分析计算约定1、能效比cop=制冷（热）量/输入功率2、每年制冷4个月120天，平均每天工作10小时共计1200小时3、每年制热4个月120天，平均每天工作10小时共计1200小时4、约定电价0.60元/kW.h ，天然气价格2.7元/立方米2 运行费用计算分析（1）地源热泵空调系统运行费用季节 负荷百分比主机输入功率kW 停机率辅助设备功率kW 时间百分比 时间（h ） 电费 运行费用 （元/度） （元） 夏季制冷30% 2.31 0.8 2.1 20% 240 0.6 568.51 70% 5.39 0.8 2.1 50% 600 0.6 2,308.32 100% 7.7 0.8 2.1 30% 360 0.6 1,784.16 冬季制热 30% 3.24 0.5 2.1 20% 240 0.6 535.68 70% 7.56 0.5 2.1 50% 600 0.6 2,116.80 100% 10.8 0.5 2.1 30% 360 0.6 1,620.00 总计8,933.47使用地源热泵机组，夏季制冷季节得到的生活热水是完全免费的，其他季节制取生活热水的时间为8个月，也就是240天，生活热水为0.3M3/天，则制取生活热水的费用为0.3M3/天 *240天 *35℃*0.17元(每M3的水温度升高1℃)=428.4元，所以采用地源热泵机组系统，一年中空调部分加生活热水部分运行费用为：8,933.47+428.4=8827.87元（2）传统空调系统运行费用季节负荷百分比主机输入功率kW停机率辅助设备功率kW时间百分比时间（h）电费运行费用（元/度）（元）夏季制冷30% 7.35 0.8 2.1 20% 240 0.6 1,149.12 70% 17.15 0.8 2.1 50% 600 0.6 5,695.20 100% 24.5 0.8 2.1 30% 360 0.6 4,687.20冬季制热30% 7.35 0.5 2.1 20% 240 0.6 831.60 70% 17.15 0.5 2.1 50% 600 0.6 3,843.00 100% 24.5 0.5 2.1 30% 360 0.6 3,099.60总计19,305.72 使用传统空调系统时，一年365天都要使用传统设备制取生活热水，设定使用燃气锅炉热水器，则制取生活热水的费用为0.3M3/天 *365天 *35℃*0.38元（每M3的水温度升高1℃）=1456.35元，所以采用传统空调系统，一年中空调部分加生活热水部分运行费用为：19,305.72+1456.35=20762.07元 19,305.72*0.6+1456.3*0.45=12238.3元综上所述：一年中，地源热泵空调系统比传统空调系统运行费用节约20762.07-8827.87=11934.2元。
风机盘管加新风系统示例讲课教案
风机盘管加新风系统示例风机盘管加新风系统计算示例一、空气处理过程如图所示：室内状态点N（26℃，60%相对湿度）、室外状态点W（34.9℃，76%相对湿度）二、处理过程：S点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N的等焓线与相对湿度90%的焦点S就是新风机组处理后的状态点。
L点的确定：风机盘管露点送风，并认为处理后的状态点L与室内状态点N的温差为10℃（规范规定温差在10℃范围内，由设计人员自行选择），所以，L点就是温度为16℃的等温线与相对湿度90%的焦点。
O点的确定：O点在L点和S点的连线上，由新风和回风的比值确定。
三、计算过程以面积为38㎡的包厢为例，包厢人数为19人，设计参数见下表。
民用建筑空调冷负荷估算指标房间名称室内人数建筑负荷人体负荷照明负荷新风量人/m2W/m2W/m2W/m2m3/(人·h) 包厢0.5 40 84 17 151、新风机组的计算及选型新风量：31519285/xfM m h=⨯=新风负荷：1.2285 1.2()(105.1158.45) 4.4336003600xfxf w sMQ h h kw⨯⨯=-=-=由于新风机组一般为一层选择一台，本例题为一单独房间，没有这么小的型号，所以把计算值扩大5倍，以示例如何选择机组。
扩大5倍后，新风量为1425，新风负荷为22.15。
选择天津天大胜远中央空调有限公司的吊顶新风机组，型号为DX1.5*6。
性能参数如下表：2、风机盘管的计算及选型由于是等焓处理，所以风机盘管的负荷就等于室内冷负荷。
室内冷负荷：(408417)385358snQ w=++⨯=风机盘管风量：336003600 5.358976/1.2() 1.2(58.4541.98)snsnn LQM m hh h⨯==--选择贝莱特空调有限公司的风机盘管，型号为FP-136，性能指标见下图：（选择时以中速为标准）3、风量比值总送风量：39762851261/sn xfM M M m h=+=+=所以，新风占总风量的比值为285/1261=23%，回风占的比值为77%由于送风点O在L和S的连线上，由风量比值可以确定混合后的送风点O的状态参数。
风机盘管加新风系统—风机盘管加新风系统介绍
风机盘管加新风系统—风机盘管加新风系统介绍暖通知识中央空调能够有效解决室内温度问题，虽然风机盘管有一定的除湿功能，但是效果不是很明显。
想要彻底解决室内空气湿度问题，改善空气质量，还是需要借助新风系统。
风机盘管加新风系统有效解决了室内空气温度与湿度问题，下面就带大家了解下风机盘管加新风系统。
风机盘管加新风系统安装效果图风机盘管加新风系统—什么是风机盘管加新风系统风机盘管加新风系包括两部分，一部分是中央空调的风机盘管，负责室内温度的调节；另一部分是新风系统，提高室内空气质量。
风机盘管加新风系统—风机盘管加新风系统优点与全空气系统相比，风机盘管加新风系统有以下特点：1. 控制灵活，具有个别控制的优越性，可灵活地调节各房间的温度，根据房间的使用状况确定风机盘管的启停。
2. 风机盘管机组体型小，占地小，布置和安装方便。
3. 容易实现系统分区控制，冷热负荷能够按房间朝向、使用目的、使用时间等把系统分割为若干区域系统，实施分区控制。
风机盘管加新风系统—风机盘管加新风系统注意事项首先，要保持新风入口清洁，不被污染。
要注意取风口的位置，不要使其吸入建筑排风。
此外，新风过滤网也要作到定时清洗。
新风竖井或者新风风道要注意清洁通畅。
最后，风机盘管的凝结水盘要保持清洁。
凝结水盘是污垢存积的地方，要及时清洗，消灭病毒生存的载体。
以上是舒适100网专家总结的风机盘管加新风系统的特点和注意事项，风机盘管加新风系统能轻松解决室内空气问题。
舒适100拥有专业的设计团队，提供免费设计服务，为您量身打造最合适的方案，让您轻松享受舒适、健康的现代家居生活。
相关内容风机盘管加新风系统设计原理及特点风机盘管加新风系统优缺点地暖最早出现在我国要追溯到明朝时期，地暖使用历史非常久远，当然，现代地暖已经被赋予了更多的含义，不单只是解决室内温度而已，地暖还代表了一种时尚舒适的家庭采暖方式。
地暖在我国北方地区使用广泛，很多人对地暖也有一定的认知度，但是也有很多人，特别是中南部地区不知道什么是地暖，也不清楚地暖的工作原理，下面我们就为大家一一说明。
办公楼中央空调设计(风机盘管加新风系统毕业设计)
办公楼中央空调设计摘要本设计为天津市XX公司办公楼中央空调系统,拟为之设计合理的中央空调系统,为室内工作人员提供舒适的工作环境。
建筑共四层，总面积为4446.9m²，首层净高4.2m，其他三层净高均为3.9m。
要求采用空调夏季制冷冬季供暖。
设计的空调系统采用风机盘管—新风系统,选用水冷机组制冷冻水供冷，冬季依靠市政集中供热采暖。
设计的内容包括：选定合适空调系统的类型并确定设计方案，计算部分也十分重要，例如：空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算；风管系统与水管系统保温层的设计等内容。
除此之外，还需要进行空调末端处理设备及机房辅助设备及的选型。
需要结合所选择的空调系统的特点及办公楼的建筑结构选择合适的空调机组及末端设备，合理的布置吊顶内风管与水管的位置。
并根据所选择的空调机组选配合适的辅助设备：冷冻水循环水泵，冷却水循环水泵，开式水箱，冷却水塔，及相应的水管风管阀门等。
关键词：办公楼，中央空调，水冷机组，风机盘管—新风系统THE CENTRAL AIR-CONDITION OFOFFICIAL BUILDINGABSTRACTThe design of central air-conditioning system for the building of a Tianjin company is aimed to get a comfortable working condition indoors. The total area of the building is 4446.97 m². The height of the first floor is 4.2 meters,and the other three floor’heights are all 3.9 meters. The air-condition system is designed to supply cool air in summer, and a fan coil units (FCUs)--fresh air system is selected and central screw water chillers are used to provide the chilling water needed. In winter, the municipal central heating system is used to supply heat and keep official room warm.Some of the main points in this design are given as follows:To design an appropriate air-conditioning system for the building, the overall analysis is important. This includes the calculation, such as cooling load calculation, the estimation of system zoning; the design of air duct system and calculation; the estimation of air distribution method and the selection of relevant equipments; the design of water system and the analysis of its resistance losses; the plan of the insulation of air duct and chilled water pipes; etc.. Meanwhile, equipment selection is also an essential part of the design. According to the requirement, a fan coil units (FCUs)--fresh air system is appropriate. Thus，the main process equipment, i.e. the chiller, the fancoil units, the circulating water pumps, the cooling tower, are also determined in the design considering their characteristics and working conditions.KEY WORDS:official building, central air conditioning, cooling water chillerfan coil units (FCUs)--fresh air system目录第一章绪论 (1)第二章系统方案的选择确定 (3)第三章工程概况 (5)§ 3.1建筑特点 (5)§ 3.2建筑相关资料 (5)§ 3.3室外设计参数 (6)§ 3.4室内设计参数 (7)第四章空调负荷计算 (8)§ 4.1围护结构瞬变冷负荷计算原理 (8)§ 4.1.1外墙和屋面瞬变传热引起的冷负荷 (8)§ 4.1.2室内传热维护瞬时冷负荷 (8)§ 4.1.3外窗瞬变传热引起的冷负荷 (9)§ 4.1.4设备散热形成的冷负荷 (9)§ 4.1.5新风冷负荷 (11)§ 4.2办公楼围护结构冷负荷计算 (12)§ 4.3各房间送风方式的确定 (15)§ 4.4 办公楼新风量和新风负荷的确定 (15)§ 4.4.1新风负荷计算举例 (15)§ 4.4.2办公楼新风冷负荷计算书 (16)第五章风机盘管加新风系统选型计算 (22)§ 5.1风机盘管系统选型计算 (22)§ 5.2新风机组的选型 (27)第六章空调风系统 (28)§ 6.1空调房间气流组织 (28)§ 6.2风口的布置 (28)§ 6.2.1新风入口注意事项 (28)§ 6.2.2风道的布置和制作要求 (28)§ 6.2.3新、排风口的防雨百叶尺寸的确定 (29)§ 6.2.4风管阀门的选择 (30)§ 6.2.5送风口的布置原则 (30)§ 6.3 风口的选择 (30)§ 6.4 新风管的设计计算 (31)§ 6.6 办公区及卫生间排风 (33)第七章空调水系统 (35)§ 7.1 空调水系统的选型比较 (35)§ 7.2 空调水系统的布置 (36)§ 7.3风机盘管水系统水力计算 (37)§ 7.3.1基本公式 (37)§ 7.3.2标准层的冷冻水供水管路水力计算 (38)§ 7.4 办公楼水管最不利循环水利计算 (40)§ 7.5 空调风机盘管水系统供、回、凝水管 (43)§ 7.6 水管系统中的阀门 (44)第八章机房布置与设备选择 (45)§ 8.1机房布置原则 (45)§ 8.2机房的设备选择 (46)§ 8.2.1冷水机组的选择 (46)§ 8.2.2水泵的选择 (47)§ 8.2.3定压补水水箱选择 (49)§ 8.2.4冷却水塔、水箱的选择计算 (50)第九章管道保温、防腐 (52)结论 (53)参考文献 (54)致谢 (55)附录 (56)第一章绪论本篇文章是对天津某机关办公楼中央空调的设计计算说明。
第九章 风机盘管加新风系统的设计
风机盘管加新风系统的设计
风机盘管加新风系统的设计
组成 分区
空气调节房间较多，空间较小，且各房间要求单独调 节的建筑物，宜采用风机盘管加独立新风系统。宾馆 式建筑和高层多功能综合楼的客房部分、办公部分、 餐厅或娱乐厅中贵宾房部分等，多采用此系统。
风机盘管加新风系统的设计
组成 分区
1）空气处理设备 风机盘管和新风机都是非独立式空调器。 风机盘管分散设置在各空调房间，小房设置一台，大 房间可设置多台。接风管时只能接短管。 新风机一般单独集中设置，经新风机处理后的新风通 过风道送到各房间，所以新风机要有较高的压头。系 统规模较大时可将整个系统分区处理，例如按楼层水 平分区或按朝向垂直分区。
风机盘管加新风系统的设计
组成 分区
4）冷热源设施 冷水机组的冷凝器，若采用风冷式则必须布置在室外 ；若采用水冷式时，则应将冷凝器的冷却水管与冷却 水泵、冷却塔用管道串接成冷却水循环系统。
风机盘管加新风系统的设计
组成 分区
5）冷热水输送设施 制冷机组产生的冷、热水必须经过冷、热水泵加压后 ，由供水管送至风机盘管和新风机（若建筑物内同时 设有集中式系统时，还应送至非独立式风柜），处理 完空气后回到主机。 对于既有集中系统，又有风机盘管加新风系统，且作 分区处理的中、大型中央空调系统，可以设置集水器 和分水器，便于控制和管理。 为适应水温导致的水体积变化和便于补水，在系统的 最高处应设置膨胀水箱并与冷热水闭式系统相连。 为便于清洗、补水和保证效果，空调循环水系统应在 适当位置设放污阀，在最高处设置放空气阀。
风机盘管加新风系统的设计
组成 分区
2）回风组成 分区
